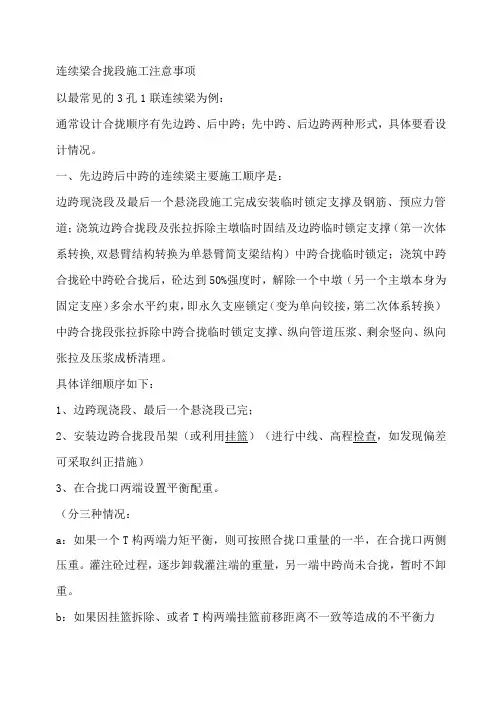

连续梁合拢段施工注意事项以最常见的3孔1联连续梁为例：通常设计合拢顺序有先边跨、后中跨；先中跨、后边跨两种形式，具体要看设计情况。
一、先边跨后中跨的连续梁主要施工顺序是：边跨现浇段及最后一个悬浇段施工完成安装临时锁定支撑及钢筋、预应力管道；浇筑边跨合拢段及张拉拆除主墩临时固结及边跨临时锁定支撑（第一次体系转换,双悬臂结构转换为单悬臂简支梁结构）中跨合拢临时锁定；浇筑中跨合拢砼中跨砼合拢后，砼达到50%强度时，解除一个中墩（另一个主墩本身为固定支座）多余水平约束，即永久支座锁定（变为单向铰接，第二次体系转换）中跨合拢段张拉拆除中跨合拢临时锁定支撑、纵向管道压浆、剩余竖向、纵向张拉及压浆成桥清理。
具体详细顺序如下：1、边跨现浇段、最后一个悬浇段已完；2、安装边跨合拢段吊架（或利用挂篮）（进行中线、高程检查，如发现偏差可采取纠正措施）3、在合拢口两端设置平衡配重。
（分三种情况：a：如果一个T构两端力矩平衡，则可按照合拢口重量的一半，在合拢口两侧压重。
灌注砼过程，逐步卸载灌注端的重量，另一端中跨尚未合拢，暂时不卸重。
b：如果因挂篮拆除、或者T构两端挂篮前移距离不一致等造成的不平衡力矩，需要在力矩小的一端进行平衡配重，具体配重量需要根据堆载的位置力臂长度计算得来。
）c：合拢口边跨现浇段与最后一个悬浇段测量高程超限，高程相对偏差大于15mm时，需要采取压重纠正措施。
可采取施加压重对标高偏高的一端进行压重纠正。
（但是纠正偏差方案须经设计和监理同意。
纠偏措施的压重必须在合拢段预应力张拉完毕才能解除。
4、安装边跨合拢段钢筋及预应力管道（临时预应力索根据实际情况可先穿进去，当然也可后穿）；5、安装边跨合拢口临时锁定（刚性支撑+临时预应力索）型钢支撑抵抗已成型梁段因升温膨胀产生的压应力，临时预应力索抵抗已成型梁段因降温产生的拉应力，做到“又拉又撑”刚性支撑根据设计分“体内”和“体外”两种支撑形式，一般应在一日之晨温度最低时锁定。
连续刚构桥合拢段施工方案
连续刚构桥合拢段施工方案连续刚构桥作为建筑工程中一种常见的桥梁结构形式，其施工过程涉及复杂的工艺和流程。
其中合拢段施工是整个连续刚构桥建设过程中至关重要的环节之一，对于保证桥梁结构的稳固性和安全性具有重要意义。
本文将从连续刚构桥合拢段施工方案的制定、具体施工步骤、注意事项等方面进行详细介绍。
1. 施工方案制定在进行连续刚构桥合拢段的施工前，首先需要制定详细的施工方案。
该方案应当包括施工计划、工序安排、施工工艺、材料准备、设备使用等内容。
在施工方案制定过程中，需要考虑各种不同情况可能遇到的应对措施，确保施工过程的顺利进行。
2. 具体施工步骤2.1 模板及支撑安装在进行合拢段施工前，需要先完成模板及支撑的安装工作。
模板的质量和准确性对后续的施工影响巨大，因此在安装过程中需特别注意。
支撑结构的稳定性也是非常重要的，必须保证支撑结构能够承受合拢段混凝土浇筑的重量。
2.2 钢筋加工与安装在模板及支撑安装完成后，进行钢筋加工与安装工作。
钢筋的质量和安装位置直接影响桥梁的承载能力和使用寿命，因此在这一环节需严格按照设计要求进行操作。
2.3 混凝土浇筑钢筋安装完成后，进行混凝土的浇筑工作。
在浇筑过程中，需要注意控制浇筑质量和混凝土的坍落度，确保混凝土浇筑后的凝固效果符合要求。
2.4 合拢段处理待混凝土凝固后，进行合拢段的处理工作。
合拢段的处理是整个施工过程中的关键环节，必须确保合拢段处于合适的位置且与周围结构连接紧密。
3. 注意事项在进行连续刚构桥合拢段施工时，需注意以下事项：•施工过程中保持施工现场整洁，确保周围环境安全。
•严格按照设计要求进行施工，不得擅自更改。
•注意材料的质量控制，确保使用材料符合相关标准。
•合拢段施工过程中，需配合专业施工人员进行操作，确保施工质量。
结语连续刚构桥合拢段施工是一项技术要求较高的工程，施工过程中需严格按照设计要求进行操作，确保桥梁结构的安全性和稳定性。
只有严格遵守施工规范和注意事项，才能顺利完成合拢段的施工工作，保障连续刚构桥的使用寿命和安全性。
连续梁合拢施工注意事项
巴准线连续梁合拢施工注意事项
1、连续梁的合拢顺序、工艺以及预应力张拉顺序，应严格按照设计文件和交代文件办理，当设计文件与交代文件不符时，按交底文件办理。
2、现场采用的合拢工艺与设计不符时，应及时与设计院联系。
3、合拢时间选择时，应参考一周内的天气情况，避免出现大风、降温和降雨天气。
4、合拢前，应清除T构上的杂物，尽量保证T构两端平衡。
5、合拢段浇筑混凝土应选择在一天之内温度最低时进行，一般在零晨，同时温度应满足大于施工规范规定的最低施工温度。
合拢段混凝土浇筑前，应提前做试件，确定养护条件下，混凝土12小时内的抗压强度、24小时抗压强度。
6、纳林川特大桥边跨直线段施工时，应在底模上铺设镀锌钢板，尽量减小混凝土梁体与模板间的摩阻，从而减少体系升降温对边跨直线段的影响。
7、合拢束张拉前，应做孔道摩阻实验，并将实验数据报设计单位以确定是否调整张拉控制应力。
钢结构合拢段安装工艺
钢结构合拢段的安装工艺一、合拢段的安装质量不仅影响结构安装过程中的安全，而且影响最终的合拢和结构的总体施工质量及结构使用过程中的安全，因此，必须采取合理的安装工艺措施，确保合拢段与相关构件的安装及结构的顺利合拢。
具体工艺措施如下：（1）为控制合拢时合拢口的间隙大小，减少合拢口的焊接量和焊接残余应力，确保合拢口的焊接质量，如达不到预定的要求，可调整合拢段先焊一端的坡口间隙。
同时，对合拢口的错边量也要加以严格控制，保证合拢的顺利进行。
（2）为确保合拢段施工过程中的安全，合拢段安装就位后，除设计要求的合拢口不进行焊接连接外，其它接口部位均需及时焊接完毕，以增强结构的整体稳定性。
（3）为确保合拢口在施工过程中因温度变化而自由伸缩，合拢口采用卡马搭接连接，卡马的大小和数量需根据该接口部位的受力计算确定。
（4）为确保安全，合拢段安装就位后，非合拢口要及时进行焊接，待焊接完成2/3以上后方可松钩，同时，合拢口卡马需按要求设置好。
松钩时，速度要缓慢平稳，并注意观测合拢口的变化情况，如无异常，可继续松钩。
当合拢段跨中安装连接侧向构件时，也应进行合拢口的观测。
（5）在整个安装过程中，要定时进行合拢口的跟踪检查工作，一是检查卡马的连接焊缝和变形情况，确保卡马的安全；二是检查合拢口的间隙情况。
（6）尽量选择在与合拢时相近的温度条件下或低于该温度的条件下进行安装，以方便构件的进裆。
（7）尽量采用小间隙安装法，避免合拢时合拢口间隙过大。
二、钢结构合拢段合拢时间控制由于设计要求的合拢温度是一个温度范围，故实际合拢时，合拢温度可在设计要求的温度范围内选取，但合拢时间应根据温度监测资料、气象信息资料及天气预报情况选定，并尽量安排在夜间温度相对稳定的时间段及后半夜进行，以避免合拢过程中合拢口出现过大的温度应力，特别是拉应力。
施工时，先根据气象台提供的实时气象监测资料提前进行温度监测，然后根据温度监测结果和收集的气象资料，联合各相关单位，确定初步的合拢时间。
连续刚构箱梁桥合拢段施工
谢 谢！
合拢口的临时锁定 1、内外刚性支撑锁定措施 在箱梁顶、底板顶面预埋钢
板，将刚性支撑焊接(或 栓结)在预埋钢板上；并 在箱梁顶、底板中央纵向 设置内刚性支撑共同锁定 合拢口。
内外刚性支撑锁定措施
连续刚构桥的施工方法——合拢段施工
2、外(或内)刚性支撑和张拉临时束共同锁定
即除用外(或内)刚性支撑锁定外，再利用部分 预应力束临时张拉，以抵抗降温时产生的收 缩变形
4. 合拢口的锁定，应迅速、对称地进行。
连续刚构桥的施工方法——合拢段施工注意要 点
5. 合拢口混凝土宜比梁体提高一级，并要求早 强，最好采用微膨胀混凝土，并须作特殊配 比设计，浇注时应认真振捣和养护。
6. 为保证浇筑混凝土过程中，合拢口始终处于 稳定状态，必要时浇注之前可在各悬臂端配 重，加、卸载均因对称梁轴线进行。
连续刚构桥的施工方法——合拢段施工
3500
6000
9000
6000
3500
5号台 4号墩
3号墩
2号墩
1号墩 0号台

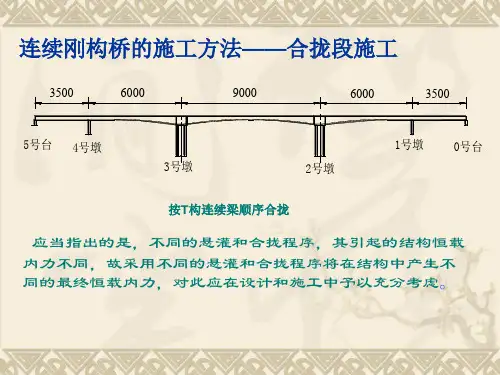

按T构连续梁顺序合拢
应当指出的是，不同的悬灌和合拢程序，其引起的结构恒载 内力不同，故采用不同的悬灌和合拢程序将在结构中产生不 同的最终恒载内力，对此应在设计和施工中予以充分考虑。
连续刚构桥的施工方法——合拢段施工
3、仅设刚性外（或内）刚性撑锁定 即根据实际受力要求，仅布置外（或内）刚 性支撑即可满足要求。
连续刚构桥的施工方法——合拢段施工注意要 点
1. 掌握合拢期间的气温预报情况，测试分析气 温变化规律。
2. 根据结构情况及梁温的可能变化情况，选定 适宜的合拢方式并作力学计算。
3. 选择日气温较低、温度变化幅度较小时锁定 合拢口并灌注合拢段混凝土。
连续刚构合拢段注意要点

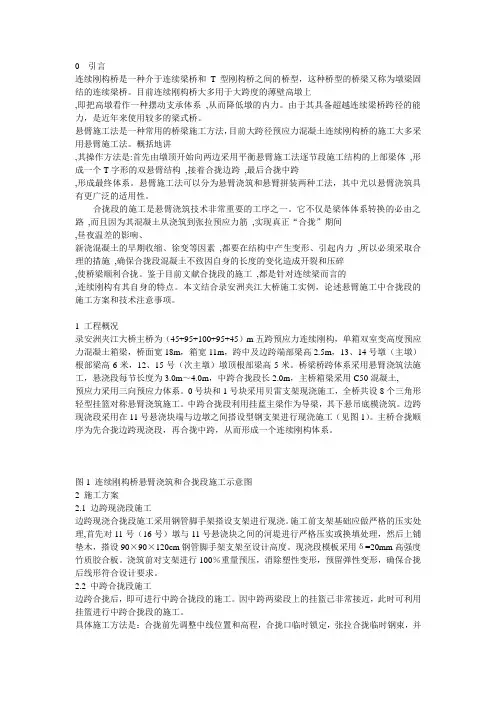

0引言连续刚构桥是一种介于连续梁桥和T型刚构桥之间的桥型，这种桥型的桥梁又称为墩梁固结的连续梁桥。
目前连续刚构桥大多用于大跨度的薄壁高墩上,即把高墩看作一种摆动支承体系,从而降低墩的内力。
由于其具备超越连续梁桥跨径的能力，是近年来使用较多的梁式桥。
悬臂施工法是一种常用的桥梁施工方法，目前大跨径预应力混凝土连续刚构桥的施工大多采用悬臂施工法。
概括地讲,其操作方法是:首先由墩顶开始向两边采用平衡悬臂施工法逐节段施工结构的上部梁体,形成一个T字形的双悬臂结构,接着合拢边跨,最后合拢中跨,形成最终体系。
悬臂施工法可以分为悬臂浇筑和悬臂拼装两种工法，其中尤以悬臂浇筑具有更广泛的适用性。
合拢段的施工是悬臂浇筑技术非常重要的工序之一。
它不仅是梁体体系转换的必由之路,而且因为其混凝土从浇筑到张拉预应力筋,实现真正“合拢”期间,昼夜温差的影响、新浇混凝土的早期收缩、徐变等因素,都要在结构中产生变形、引起内力,所以必须采取合理的措施,确保合拢段混凝土不致因自身的长度的变化造成开裂和压碎,使桥梁顺利合拢。
鉴于目前文献合拢段的施工,都是针对连续梁而言的,连续刚构有其自身的特点。
本文结合录安洲夹江大桥施工实例，论述悬臂施工中合拢段的施工方案和技术注意事项。
1 工程概况录安洲夹江大桥主桥为（45+95+100+95+45）m五跨预应力连续刚构，单箱双室变高度预应力混凝土箱梁，桥面宽18m，箱宽11m，跨中及边跨端部梁高2.5m，13、14号墩（主墩）根部梁高6米，12、15号（次主墩）墩顶根部梁高5米。
桥梁桥跨体系采用悬臂浇筑法施工，悬浇段每节长度为3.0m～4.0m，中跨合拢段长2.0m，主桥箱梁采用C50混凝土,预应力采用三向预应力体系。
0号块和1号块采用贝雷支架现浇施工，全桥共设8个三角形轻型挂篮对称悬臂浇筑施工。
中跨合拢段利用挂蓝主梁作为导梁，其下悬吊底模浇筑。
边跨现浇段采用在11号悬浇块端与边墩之间搭设型钢支架进行现浇施工（见图1）。
连续钢构合拢段施工技术要点难点小结
1.3预应力体系
主梁纵向顶板预应力钢束采用12和15股Φs15.2mm高强低松弛钢绞线，纵向腹板预应力钢束采用12股Φs15.2mm高强低松弛钢绞线；边跨底板采用12股Φs15.2mm高强低松弛钢绞线；中跨底板采用17股Φs15.2mm高强低松弛钢绞线。钢绞线抗拉强度标准值fpk＝1860MPa，钢束均采用两端张拉。顶板钢束布置以平弯线型为主，锚固端附近采用局部竖弯；腹板钢束布置在锚固端附近，局部采用竖弯；底板钢束采用平、竖弯结合布置。预应力管道均采用塑料波纹管，内径分别为Φ75、Φ90mm，采用真空压浆工艺灌浆。
（9）、拆除模板及吊架，拆除全部挂篮。
2.3合拢段施工的注意事项
（1）、在合拢前对箱梁顶面的标高及轴线进行联测，并连续观测气温变化及梁体相对标高的变化和轴线偏移量，观测合拢段在温度影响下的梁体长度变化。连续观测时间不少于48h，观测间隔根据温度变化和梁体构造而定，一般可间隔3h观测一次。
（2）、全桥必须同时均衡对称合拢，必须清除T构上不必要的施工荷载；T构上的施工荷载应处于相对平衡状态，合拢时也必须对称同步进行，避免在合拢段端部造成相对变形，产生“剪力差”变位，影全桥受力状态和线型的关健工序。在合拢段施工过程中，由于受昼夜温度变化、新浇混凝土的凝固收缩、先浇混凝土的收缩与徐变、新浇混凝土的水化热、结构体系的变化以及施工荷载等等因素，对尚未达到强度的合拢段混凝土的质量均可能产生直接的影响，因此合拢顺序和工艺都必须严格控制。
合拢段技术要求
高程及合拢段长度变化与温度变化情况；
连续量测桥梁关键断面应力变化与温度 变化情况；
②根据测试数据，与设计、监控及
监理单位确定合拢及体系转换顺序、合 拢段临时锁定方法(含合拢温度)； ③复查合拢段两端的施工机具、材 料，不必要的应撤出； ④合拢段两端换重应在合拢段临时 锁定之前完成。
三、施工技术控制
合拢段施工工艺流程
合拢准备：桥面清理、测量观测、 安装支架、内外模板、设置压重、钢 筋绑扎及预应力穿束 合拢前：合拢时机选定、合拢口 锁定、测量检查复核 合拢中：浇注砼、等荷卸载、过
程测量观测
合拢后：拆除锁定体系转换、预 应力施加完成合拢，卸架
7
三、施工技术控制
1.合拢前的施工技术准备
进行；压浆后三天内不得承载。
三、施工技术控制
7.体系转换施工
桥梁体系转换施工主要包括滑动支座约束解除、临时支座拆除（预应力混凝土连续刚构桥
无临时支座）和后期预应力张拉等内容，其施工顺序应严格按照设计文件规定进行。在桥梁合
拢段施工过程中，主梁由悬臂状态向固定状态转变，桥梁体系转换施工也同步进行，此时梁段 是处于比较复杂的受力状态，其施工的好坏将直接影响到整个桥梁的结构安全和质量，因此在
3.合拢段施工的支架及模板系统：
（1）边跨合拢段支架及模板系统 边跨合拢段支架系统一般有三种方案可供选择:挂篮、吊架和落地支架，我分部采用吊架施工。 采用吊架作为合拢段施工支架时，①处理好挂篮底模系统与边跨现浇段支架的干扰；②处理好 合拢段底模与边跨现浇段、悬灌段梁底之间的紧密接触；③在最后一个悬灌段和边跨现浇段施工时 应注意预留孔道。
⑤劲性骨架和临时预应力束施工前必须按设计解除有关约束。
