cdly2006型裂缝导流能力测试
硝酸钠加重海水基压裂液性能评价
第36卷第1期2019年3月25日油田化学Oilfield ChemistryVol.36No.125Mar，2019文章编号：1000-4092（2019）01-043-05硝酸钠加重海水基压裂液性能评价*熊俊杰1，赵战江1，安琦1，王世彬2（1.中海油能源发展股份有限公司工程技术分公司，天津300452；2.西南石油大学石油与天然气工程学院，四川成都610500）摘要：为满足海上油气田深井、超深井压裂需要，用NaNO 3加重海水与两性离子胍胶稠化剂、有机硼锆交联剂及其他添加剂配制压裂液，研究了NaNO 3加重海水基压裂液密度，溶胀性能，耐剪切性能，滤失性能，破胶性能，破胶液对岩心渗透率及对支撑剂导流能力的伤害。
结果表明，35%NaNO 3加重海水与0.52%两性离子胍胶稠化剂及其他添加剂配制的压裂液密度为1.20g/cm 3（20℃），NaNO 3海水溶液对两性离子胍胶稠化剂溶胀性能的影响大于海水，NaNO 3加重海水基压裂液耐剪切性能、降滤失性能等各项性能良好。
在150℃、170s -1下连续剪切120min 后的黏度为76mPa ·s ；压裂液在80℃下的动态滤失系数为2.81×10-4m/min 0.5；在60℃和80℃下，压裂液在3数4h 完全破胶，破胶液黏度小于5mPa ·s ；压裂液对岩心基质渗透率损害率为23.3%；在82.7MPa 闭合压力下对支撑剂导流能力伤害率为41.89%；满足压裂施工要求。
图4表3参15关键词：加重压裂液；海水；硝酸钠；性能评价中图分类号：TE357.1+2：TE39文献标识码：ADOI：10.19346/ki.1000-4092.2019.01.009*收稿日期：2018-05-22；修回日期：2018-06-21。
作者简介：熊俊杰（1985-），男，工程师，西南石油大学应用化学专业硕士（2011），从事油气田压裂酸化技术研究等工作，通讯地址：300452天津市塘沽区滨海新村西区滨海合作楼620室，E-mail ：xiongjj@ 。

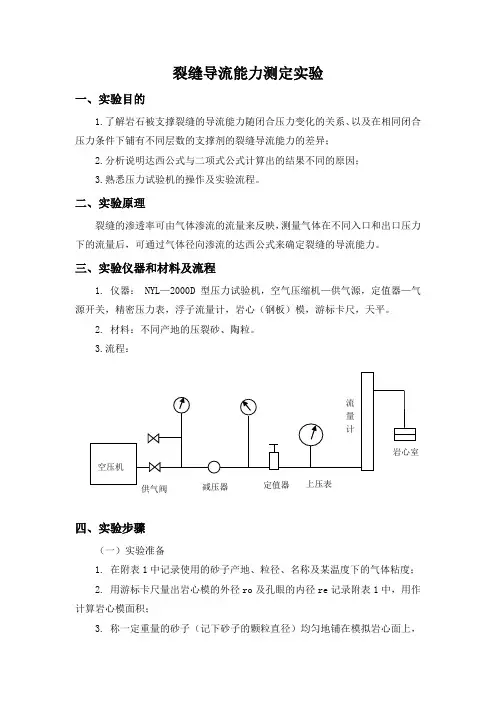

裂缝导流能力测定实验指导书(1)
裂缝导流能力测定实验一、实验目的1.了解岩石被支撑裂缝的导流能力随闭合压力变化的关系、以及在相同闭合压力条件下铺有不同层数的支撑剂的裂缝导流能力的差异；2.分析说明达西公式与二项式公式计算出的结果不同的原因；3.熟悉压力试验机的操作及实验流程。
二、实验原理裂缝的渗透率可由气体渗流的流量来反映，测量气体在不同入口和出口压力下的流量后，可通过气体径向渗流的达西公式来确定裂缝的导流能力。
三、实验仪器和材料及流程1. 仪器： NYL—2000D型压力试验机，空气压缩机—供气源，定值器—气源开关，精密压力表，浮子流量计，岩心（钢板）模，游标卡尺，天平。
2. 材料：不同产地的压裂砂、陶粒。
3.流程：四、实验步骤（一）实验准备1. 在附表1中记录使用的砂子产地、粒径、名称及某温度下的气体粘度；2. 用游标卡尺量出岩心模的外径ro及孔眼的内径re记录附表1中，用作计算岩心模面积；3. 称一定重量的砂子（记下砂子的颗粒直径）均匀地铺在模拟岩心面上，要保持单层，铺完后用放大镜检查一下砂子是否铺的均匀和紧密。
然后称剩余砂子的重量，二者之差即为铺在岩心上的砂重，并按下式计算出支撑剂的浓度：2cm g ，铺有支撑剂岩心的面积单层支撑剂的重量支撑剂（砂子）的浓度将此浓度值记入表1中。
4. 将上岩心片（孔眼向下）放于下岩心片的上方，然后上下岩心片放在试验机下承压板中心位置。
5. 认真记录试验机载荷数显表上显示的加载值。
（二）岩心加压法1. 岩心放在下承压板上，用手旋转螺杆将上承压板合并，压住岩心模型，准备加载。
2. 旋紧回油阀，按绿钮开机器，用送油阀慢慢加压，通过控制送油阀开启程度控制加压速度，当主动指针（黑针）转到1.5吨（或1KN ）时,将送油阀放慢关闭维持此点上，将定值器打开使气体进入浮子流量计中，同时浮子上升，调节定值器旋钮,使浮子指示到流量计刻度的最高度值。
3. 送油阀继续开动，当指针加到所规定的吨数时，保持指针示数不变。
支撑剂长期导流能力的测试与评价
支撑剂长期导流能力的测试与评价支撑剂是石油和天然气储量压裂过程中的关键因素。
本文是依据美国1989年制定的APIRP61标准，选用API导流夹持器，在铺砂浓度为10Kg/m2，闭合压力为0—100MPa，流量5ml/min的条件下，测试支撑剂的长期导流能力。
支撑剂的长期导流能力实验是各大研究机构筛选支撑剂、提高采收率等必要实验，为现场的压裂开采提供有效可靠的数据，具有很强的指导意义。
标签：支撑剂；长期导流能力；实验测试；分析评价0 引言支撑剂在石油天然气深井开采时，压裂处理后使含油气岩层裂开，油气从裂缝形成的通道中汇集而出，此时需要流体注入岩石基层，以超过地层破裂强度的压力，使井筒周围岩层产生裂缝，形成一个具有高层流能力的通道。
1 实验准备（1）实验设备。
本次实验选用了山东中石大石仪科技有限公司生成的CDL Y-2000型长期导流能力测试系统，能够模拟地层温度（室温-120℃）和地层闭合压力（0-120MPa）的情况下测试。
（2）实验原理。
它是根据达西定律来测试支撑剂的长期导流能力。
达西定律公式为：2 实验结果支撑剂随着闭合压力的增加，渗透率和导流能力逐渐变小，从图2和图3中明显可以看到闭合压力和渗透率、导流能力的关系及降低速率。
3 评价分析经过大量的实验数据可以看出，闭合压力和支撑剂的导流能力成反向趋势。
数据及曲线上的波动点是真实存在的，因为在流体的流动下除了有支撑剂颗粒的运移之外，还有部分支撑剂在压力中破碎。
4 结论（1）支撑剂的导流能力随闭合压力的增加而减小；（2）提高支撑剂导流能力的方法有：降低作业时的闭合压力、选用破碎强度高的支撑剂、提高支撑剂的球度和均匀度等。
参考文献：[1]埃克诺米德斯M J（蔓），诺尔谛K G等著，康德泉，周眷虎等译.油藏增产措施[J].北京：石油工业出版社，1991（06）.[2]林启才，张士诚，潘正富.川西侏罗系低渗气藏压裂增产措施中地层损害研究[J].天然气工业，2005，25（07）：86—88.[3]温庆志，张士诚，王雷等.支撑剂嵌人对裂缝长期导流能力的影响研究[J].天然气工业，2005，25（05）：65—68.[4]王雷，张士诚，张文宗等.复合压裂不同粒径支撑剂组合长期导流能力实验研究[J].天然气工业，2005，25（09）：64-66.[5]J.L吉德利.水力压裂技术新发展[M].北京：石油工业出版社，1995：35-60.作者简介：宋树才（1983-），男，安徽蒙城人，本科，助理工程师，主要从事石油仪器仪表产品研发工作。
CDLY-2006型裂缝导流能力测试
CDLY-2006型裂缝导流能力测试技术说明江苏华安科研仪器有限公司地址:江苏省海安开发区鑫港路8号CDLY-2006型裂缝导流能力测试一、仪器对油田增产的意义压裂作业是油田生产中对低渗油藏增产改造的主要手段之一。
压裂作业的增产效果与支撑裂缝的导流能力密切相关，导流能力取决于裂缝的宽度和裂缝闭合后支撑剂的渗透率。
因此，只有对不同来源的支撑剂在压裂作业前进行优选和质量控制，才能保证最佳的施工设计，导流能力测量仪是对不同的支撑剂在压裂作业前进行优选和质量控制测试的仪器。
二、仪器基本原理裂缝导流仪是按照API标准研制的。
它可在标准实验条件下评价裂缝支撑剂的导流能力，从而对各种支撑剂进行性能对比，测试方法如下：1．用液压机对装有支撑剂的测试室施加不同的闭合压力，使支撑剂处半稳定状态；2．对支撑剂层注入试验液，对每一闭合压力下的裂缝宽度、压差等进行计量；3．用达西公式计算支撑剂层的渗透率和裂缝导流能力；4．重复此过程直到所要求的各种闭合压力和流速都被评估；5．将测试室加热到油藏温度，再对支撑剂层进行测试。
三、仪器系统流程本仪器由以下各部件组成：1．符合API标准的线性流导流室（径向流导流室）；2．液压机及压力补偿系统；3．线性位移传感器；4. 试验液体驱替系统，包括驱替泵及脉冲压力阻尼器等；5. 压差计、压力传感器；6．回压调节系统；7．天平；8．加热及温控系统；9．真空系统；10．自动控制系统；11．数据采集与处理系统。
流程如图所示：支撑裂缝导流仪流程图四、主要技术指标1．液体流速范围：0～20mL/min；2．测试压力：最大20MPa；3．操作温度：室温～180℃；4．闭合压力：0～100MPa；5．支撑剂厚度：0.25～1.27cm；6. 液体压差：ΔP(0- 6Kpa)、精度0.25%F.S;7. 气体流量计量程： 0-3000ml/min8. 导流能力：0-2000µm2·cm9. 渗透率: 0-4000µm2五、主要技术特点1．仪器自动采集压差、位移、流量、温度等参数，并能自动进行数据处理，计算不同闭合压力下的导流能力。
煤岩压裂裂缝长期导流能力的实验研究与评价
煤岩压裂裂缝长期导流能力的实验研究与评价胡世莱;李俊;严文德;李西宁;程柯扬【摘要】当前煤岩长期导流能力测试实验受人为因素影响,不能完全反映煤岩自身的物理性质,实验中无统一单点承压测试时间,支撑剂组合选择单一.针对这些不足,运用裂缝导流仪对煤岩裂缝长期导流能力进行实验研究与分析,确定长期导流能力实验研究中单点的最佳承压时间.研究认为长期导流能力受铺砂浓度和支撑剂类型影响很大,受支撑剂粒径影响较小:其中石英砂类支撑剂导流能力好,但却存在砂堵的缺陷;树脂包砂类支撑剂抗压性能良好,和石英砂配合使用既能增加导流能力,也能降低出砂的损害.【期刊名称】《重庆科技学院学报（自然科学版）》【年(卷),期】2016(018)002【总页数】4页(P40-43)【关键词】煤岩;裂缝;长期导流能力;实验研究;支撑剂【作者】胡世莱;李俊;严文德;李西宁;程柯扬【作者单位】重庆科技学院复杂油气田实验室,重庆401331;重庆科技学院复杂油气田实验室,重庆401331;重庆科技学院复杂油气田实验室,重庆401331;中国石油集团测井有限公司,西安710200;重庆科技学院复杂油气田实验室,重庆401331【正文语种】中文【中图分类】P618全球煤层气分布广泛，储存量巨大。
据国际能源机构(缩写为IEA)估算，全球煤层气资源总量可达260×1012m3。
其中，我国煤层气资源总量高达36×1012m3，居全球第三[1]。
2011年，我国煤层气产量首次突破百亿立方米，这标志着国内煤层气产业已开始高速发展。
但是在现有开发技术水平下，多数资源仍未得到充分利用[2]。
我国的煤岩层比较致密，煤岩渗透性差,孔隙度较低[3]，煤层气在煤岩中流动能力不强，因而煤层气开发产量偏低。
在进行煤层气开发时，一般采用人工压裂的方式为煤层气提供良好的渗流通道，以提高采收率。
煤岩自身物性的特殊性决定了其压裂实验评价方法及结论的特殊性。
目前，煤岩裂缝导流能力的实验评价主要包括短期导流能力测试和长期导流能力测试[4]。
