2.3.4 空气流量传感器

合集下载

建筑围护结构节能现场检测技术

建筑围护结构节能现场检测技术

热工缺陷检测技术
隔热性能检测技术
1、检测时间; 2、气候条件; 3、房间条件 ; 4、测点布置; 5、数据记录; 6、结果判定。 结果判定。
隔热性能检测技术
外表面吸收系数检测技术
1、试样选取; 2、太阳光反射比测试; 3、吸收系数计算。 吸收系数计算。
外表面吸收系数检测技术
遮阳装置检测技术
门窗气密性现场检测技术
操作流程: 3) 油膜安装与密封 3.1) 确认窗扇正常关闭。 3.1) 3.2) 清扫窗洞周围墙面 3.2) 3.3) 密封室内侧窗洞。从室内侧将整个窗洞用 3.3) 油膜覆盖,用透明胶带固定并将全部缝隙密封 (为避免油膜在检测过程中脱落,建议油膜周围 用透明胶带压缝粘贴3 用透明胶带压缝粘贴3-5次)。 3.4) 密封室外侧窗洞。 3.4)
一般规定
节能现场检测基础: 1、节能设计文件和审查备案登记表; 2、检测报告; 3、保温施工方法; 4、隐蔽工程施工质量验收报告。
一般规定
节能现场检测项目: 1、围护结构传热系数; 2、围护结构热工缺陷; 3、围护结构隔热性能; 4、外门窗整体气密性; 5、外保温层厚度和抗冲击性能 6、门窗玻璃性能 7、外墙保温系统粘结强度 8、锚栓抗拉拔强度
门窗气密性现场检测技术
操作流程:
5) 检测 5.1) 开启工控机,打开动力箱电源。 5.1) 5.2) 进入三性测控系统界面,设定门窗气密性现场检测各项参数。 5.2) 5.3) 正式开始正负加压检测前,分别进行正负压150pa预备;预备 5.3) 正式开始正负加压检测前,分别进行正负压150pa预备;预备 加压、泄压结束后,检查检测设备自身以及油膜密封状态并做好记录。 5.4) 门窗附加渗透量检测。 5.4) 5.5) 拆除室外侧油膜。 5.5) 5.6) 门窗总渗透量检测。 5.6) 5.7) 软件数据处理;记录门窗附加渗透量、总渗透量、单位缝长渗 5.7) 透量、单位面积渗透量,并由检测人员签字确认。 5.8) 试件一检测完毕,关闭电源,拆除设备。 5.8) 5.9)选取试件二、试件三,重复步骤1-步骤5。 5.9)选取试件二、试件三,重复步骤1 步骤5

任务二空气流量传感器的检测与维修

任务二空气流量传感器的检测与维修
在汽车空气流量计中测量涡流频率的方法有两种:光电式和超声波式。
(1)光电式空气流量计:
结构:涡流发生器、整流栅、发光二极管、光敏晶体管、反射镜。
反光镜
01
发光二极管
02
板弹簧
03
涡流发生器
04
导压孔
05
光敏晶体管
06
进气流
07
空气流过涡流发生器时,在其后面产生卡尔曼涡
流。这时,涡流发生器两侧的压力会发生变化,通过导
1.热线式空气流量计的常规检测方法(5线)
第一步:MAF供电电压检测
断开空气流量计连接器。
将点火开关扭置ON位置。
测量空气流量计线束连接器的端子+B的电压,应为9~14V。
03
第二步:内部搭铁检测
第三步:VG信号检测。取下,提供电源并搭铁,用吹风机模拟进行检测。
添加标题
带有加热清洁功能的热线式空气流量计的电路
发动机工作时,超声波发生器就不断地向超声波接收
器发出一定频率的超声波。与此同时,进气流通过涡流
发生器,并在其后产生涡流。
当由发射器发射的超声波通过进气流到达接收器
时,由于涡流的影响,使接收器接收到超声波信号的时
间和时间差(相邻波间的相位差)发生变化,且此变化
与涡流频率成正比。集成控制电路据此可计算出涡流的
在多点燃油喷射系统(MPI)中,检测进气量的方法,在“D”型和“L”型两种燃油喷射系统中各不相同。
“L”型燃油喷射控制系统中,进气量的测量是通过直接测量法,即利用空气流量传感器,直接测量进气管内被吸入发动机气缸内的空气量,因此,这种检测进气量方法的精度较高,控制效果优于“D”型燃油喷射系统,但成本较高。
3
在急加速时波形中的小尖峰是由于叶片过量摆动造成的

节气门开度位置传感器

节气门开度位置传感器

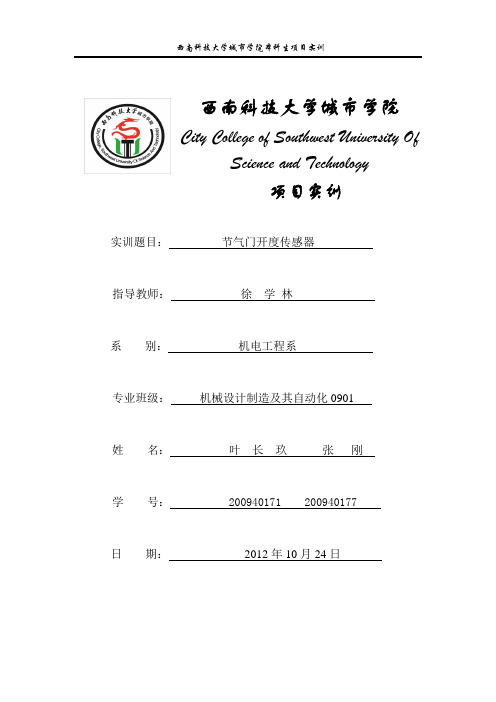

西南科技大学城市学院本科生项目实训西南科技大学城市学院City College of Southwest University OfScience and Technology项目实训实训题目:节气门开度传感器指导教师:徐学林系别:机电工程系专业班级:机械设计制造及其自动化0901姓名:叶长玖张刚学号: 200940171 200940177日期:2012年10月24日目录目录 (I)第1章绪论 (1)第2章ECU的简介 (2)2.1概述 (2)2.2发动机控制系统的主要装置 (2)2.2.1各种传感器和开关信号 (2)2.2.2执行器 (2)2.3控制功能说明 (3)2.3.1喷油量控制 (3)2.3.2起动喷油量控制 (3)2.3.3运动喷油控制 (4)2.3.4断油控制 (5)2.3.5反馈控制 (6)2.3.6喷油正时控制 (7)2.3.7点火控制 (7)2.4 ECU的介绍 (8)2.4.1 ECU作用 (9)2.4.2 ECU升级 (9)2.4.3 ECU的构成: (9)第3章传感器的分类及功用 (10)3.1空气流量传感器(MAF) (10)3.2进气歧管压力传感器(MAP) (10)3.3曲轴位置传感器(CKP) (10)3.4凸轮轴位置传感器(CMP) (10)3.5温度传感器 (11)3.6节气门开度传感器 (11)3.7氧传感器(O2S) (11)3.8爆震传感器 (11)3.9可变电阻器型传感器 (11)3.10车速传感器(VSS) (12)第4章节气门开度传感器介绍 (13)4.1节气门在汽车中的安装位置 (13)4.2节气门位置传感器的分类介绍 (13)4.2.1触点开关式节气门位置传感器(TPS)结构及工作原理 (13)4.2.2复合式节气门位置传感器结构及工作原理 (14)4.3.3加速踏板位置传感器结构及工作原理 (16)4.3.4霍尔效应式节气门位置传感器 (16)第5章节气门开度传感器的检测 (18)5.1节气门传感器的作用 (18)5.2结构和电路 (18)5.3线性输出型节气门位置传感器 (19)5.4触点式节气门位置传感器 (20)5.5传感器的结构特点 (20)5.6实验设计器材 (21)5.7实验步骤 (21)5.7.1测量ECU提供给触点的信号参考电压和搭铁线的搭铁情况215.7.2测量搭铁线的搭铁情况 (21)5.7.3测量节气门位置传感器触点情况 (21)5.7.4测量传感器中IDL触点情况 (22)5.7.5测量传感器中滑线电阻器的情况 (22)5.8检测说明 (22)致谢 (25)参考文献 (26)第1章绪论最早的燃油喷射系统式纯机械式的,也称K—Jetronic系统,1972年由德国博世公司推出。

喷油器专业知识

喷油器专业知识

起动力不足。
《汽油发动机微机控制系统检修》
学习单元2.3 喷油器的检修
案 案例2:喷油器线路连接不良。


车型:帕萨特1.8T轿车搭载AWL发动机。 症状:该车行驶里程8000km,车主反应发动机偶尔起动困难及自动熄火,
析 曾维修过,没有发觉故障点。
诊疗:初检发动机,一切正常。问询曾经维修过该车旳师傅,得知该车第
喷油器脏堵。更换一套 新旳喷油器后,故障排 除。
《汽油发动机微机控制系统检修》
学习单元2.3 喷油器的检修
学 习 要 求
1.了解喷油器旳作用、类型、构造、原理、特征。 2.正确读识喷油器控制电路图。 3.掌握万用表、示波器、故障诊疗仪旳正确使用。 4.掌握喷油器控制电路故障分析措施。
5.掌握喷油器故障旳检修措施。
《汽油发动机微机控制系统检修油器旳检修
故障分析
电路故障、机械故障 堵、漏、线圈故障
喷油器故障
影响混合气成份,起动困难,排气 冒黑烟,工作不稳
《汽油发动机微机控制系统检修》
学习单元2.3 喷油器的检修
2.3.4 喷油器旳检修 (1)检测喷油器是否动作
发动机怠速,用手触摸喷油器,应有振动感; 用起子接触喷油器,应有“嗒嗒”声。 诊疗仪执行器检验。

《汽油发动机微机控制系统检修》
学习单元2.3 喷油器的检修
2.3.4 喷油器旳检修
波形分析
最高电压大约 在30V~100V
最小电压 大约在0V
喷油连续时间大约在怠速时l ms~6 ms到冷起动或节气门全 开时大约6 ms~35 ms之间变化。
故障波形
《汽油发动机微机控制系统检修》
学习单元2.3 喷油器的检修

基于STM32G474和物联网的养鸡场环境监测系统研究

基于STM32G474和物联网的养鸡场环境监测系统研究

基于STM32G474和物联网的养鸡场环境监测系统研究目录1. 内容概括 (2)1.1 研究背景 (2)1.2 研究目的 (3)1.3 研究意义 (4)1.4 国内外研究现状 (5)1.5 本文结构 (7)2. 系统设计与实现 (8)2.1 系统架构设计 (10)2.1.1 硬件设计 (11)2.1.2 软件设计 (13)2.2 传感器选型与连接 (13)2.2.1 温度传感器 (15)2.2.2 湿度传感器 (16)2.2.3 光照传感器 (18)2.2.4 氧气传感器 (18)2.3 通信模块设计与实现 (20)2.3.1 WiFi模块设计 (21)2.3.2 LoRa模块设计 (22)2.4 STM32G474主控程序设计 (23)2.5 数据处理与展示 (25)2.5.1 数据采集与存储 (26)2.5.2 数据分析与处理 (28)2.5.3 结果展示与可视化 (29)3. 实验与测试 (31)3.1 硬件连接与调试 (32)3.2 软件编程与调试 (34)3.3 功能测试与性能评估 (35)4. 结果分析与讨论 (36)4.1 环境参数实时监测结果分析 (37)4.2 系统稳定性与可靠性评估 (39)4.3 与其他类似系统的比较分析 (40)5. 结论与展望 (41)5.1 主要工作总结 (42)5.2 进一步研究方向与展望 (43)1. 内容概括随着智慧化农业的发展,养鸡场环境监测的需求日益增长。

本论文针对养鸡场环境监测问题,设计并实现了一个基于STM32G474微控制器和物联网技术的自动化监测系统。

该系统主要完成温度、湿度、二氧化碳浓度、氨气浓度、光照强度等关键环境参数的实时监测和数据传输,并结合物联网技术实现远程监控与数据分析。

通过STM32G474微控制器的快速处理能力和丰富的外设接口,系统能够有效采集和处理传感器数据。

物联网平台则负责数据存储、分析和可视化展示,为养鸡场管理提供科学依据,帮助提高养殖效益。

燃油修正偏高的原因-概述说明以及解释

燃油修正偏高的原因-概述说明以及解释

燃油修正偏高的原因-概述说明以及解释1.引言1.1 概述燃油修正偏高是指汽车在行驶过程中,传感器检测到引擎所需的燃油量与实际喷油量之间存在偏差,导致燃油修正值过高的现象。

这种现象常见于一些老旧车型或者发动机存在故障的情况下。

燃油修正偏高会导致燃油效率低下,损耗更多的燃油,并且可能会对车辆的排放产生负面影响。

在汽车燃油系统中,传感器起着关键作用。

引擎控制单元(ECU)通过传感器来监测引擎的工作状态,如空气流量、氧气浓度、水温等等。

这些传感器将获取到的信息反馈给ECU,以便ECU进行燃油喷射的控制。

然而,传感器也会受到一些因素的影响,导致其读数失真。

修正值的偏高可能源于多方面的原因。

首先,传感器的老化或损坏可能导致其读数不准确。

例如,氧气传感器在一段时间后会失去敏感度,导致测量到的氧气浓度偏高,从而引起燃油修正偏高。

其次,进气系统的堵塞或漏气可能导致空气流量测量错误,进而影响燃油喷射量的计算。

此外,火花塞的性能下降、油门踏板传感器的故障等都可能导致燃油修正偏高。

燃油修正偏高不仅会增加车辆的燃油消耗,还可能导致排放超标。

过多的燃油进入燃烧室可能导致未燃烧的燃油残留,增加尾气中的碳氢化合物和一氧化碳含量,从而污染环境。

此外,燃油修正偏高还可能导致发动机工作不稳定、动力下降等问题,影响车辆的性能。

为了解决燃油修正偏高的问题,首先需要对故障进行排除和定位。

检查传感器的工作状态,确保传感器的读数准确。

清洁或更换发动机进气系统的零部件,以确保空气流量的准确测量。

检查火花塞和油门踏板传感器的性能,确保它们工作正常。

在必要时,可以通过重新调整ECU的参数使修正值恢复正常。

总之,燃油修正偏高是一种常见的汽车故障现象。

在修正值偏高的情况下,我们应该及时检查可能导致这种现象的原因,并采取相应的措施进行修复和调整,以确保汽车的燃油效率和性能得到恢复。

1.2 文章结构文章结构部分主要是要说明文章将会按照什么样的顺序来呈现内容。

呼吸机流量传感器的原理和应用

呼吸机流量传感器的原理和应⽤呼吸机流量传感器的原理和应⽤西南医院设备科王义辉何⾦环[摘要]本⽂介绍了呼吸机使⽤的流量传感器的原理、结构、种类及应⽤。

[关键词]传感器;热丝;热膜;1 流量传感器在呼吸机中的作⽤流量传感器在呼吸机中的应⽤已有近30年的历史,在中⾼档呼吸机中被普遍使⽤。

它作为呼吸机⽓路系统的重要部件,负责将吸⼊和呼出的⽓体流量转换成电信号,送给信号处理电路完成对吸⼊和呼出潮⽓量、分钟通⽓量、流速的检测和显⽰。

根据呼吸机功能和设计的不同,流量传感器的检测值不仅仅提供显⽰,还对呼吸机的控制、报警等起着决定作⽤,如流量传感器将测量到的实际值馈送到电⼦控制部分与⾯板设置值⽐较,利⽤两者间的误差控制伺服阀门来调节吸⼊和呼出⽓体流量;安装在吸⽓系统前端的空⽓和氧⽓流量传感器⽣成的信号能帮助微处理器对阀门进⾏控制,以提供病⼈所需要的氧浓度;流速和流量的检测值还直接影响到呼⽓与吸⽓时相的切换、分钟通⽓量上下限的报警、流量触发灵敏度、⽓流实时波形和P-V-环的监测显⽰等等,流量传感器性能的好坏直接影响到呼吸机参数的准确性和可靠性。

2 流量传感器的原理和应⽤⽬前呼吸机的种类和型号很多,采⽤的流量传感器也各不相同,主要有热丝式、晶体热膜式、超声式、压⼒感应式、压差式。

2.1 热丝式流量传感器:基本原理是将⼀根细的⾦属丝(在不同的温度下⾦属丝的电阻不同)放在被测⽓流中,通过电流加热⾦属丝,使其温度⾼于流体的温度,当被测⽓体流过热丝时,将带⾛热丝的⼀部分热量,使热丝温度下降,热丝在⽓体中的散热量与流速有关,散热量导致热丝温度变化⽽引起电阻变化,流速信号即转变成电信号,经适当的信号变换和处理后测量出⽓体流量的⼤⼩。

测量原理图如图1:图1:热丝式流量传感器原理图在图1中,放置于测量通道中的热丝Rh作为惠斯登电桥的⼀个桥臂,由运算放⼤器A1差分放⼤电桥输出的电压信号;运算放⼤器A2提供三极管T⼯作所需要的偏置电压,并使A1 输出信号能够叠加在三极管T的偏置电位上,并被T放⼤给电桥供电。

流量传感器PD340使用说明书

流量传感器PD 340 使用说明目录1 概述 (5)1.1 引言 (5)1.2 特征 (5)1.3 构造 (6)1.4 工作原理 (8)2 功能描述 (9)2.1 流量测量 (9)2.1.1 测试模式 (9)2.2 容量计数器 (9)2.3 自动功能 (9)2.3.1 批量控制 (9)2.3.2 流量控制 (10)2.3.3 限制点开关 (10)2.4 温度测量 (10)2.5 Output 1(输出1) (10)2.6 Output 2(输出2) (10)2.7 Output 3(输出3) (10)2.8 Input(输入) (11)2.9 P-NET接口 (11)2.10 PD 210显示装置 (11)3 显示 (12)3.1 就地显示装置PD 210 (12)3.1.1 寄存器显示 (12)3.1.2 更改寄存器 (13)3.1.3 用PD 210配置和校准 (13)3.1.4 错误读出 (13)3.1.5 构造 (13)3.1.6 PD210装配图 (13)4 安装 (15)4.1 选择适当的仪表尺寸 (15)4.2 安装传感器 (15)5 电气连接 (17)5.1 电源 (18)5.2 输出1 (18)5.3 数字输出信号 (18)5.3.1 输出2 (19)5.3.2 输出3 (19)5.3.3 OUTPUT 3电流输出 (20)5.4 输入信号 (21)5.5 温度信号Pt-100 (21)5.6 连接显示单元PD 210 (21)5.7 P-NET连接 (21)7 应用 (23)7.1 流量控制 (23)7.2 用PD 210进行投配量控制 (25)8 故障查找 (28)8.1 错误检测 (28)8.2 典型错误 (28)8.2.1 带有PD 210显示单元的流量传感器 (28)8.2.2 未连接显示单元的流量传感器 (29)9 备件清单 (30)9.1 尺寸和负载量 (31)9.2 原材料 (31)9.3 连接 (31)10 规范 (32)10.1 流量测量 (32)10.2 电源 (32)10.3 液体 (32)10.4 温度测量 (33)10.5 环境 (33)10.6 认证 (33)1 概述1.1 引言PD 340流量传感器是一种用于导电液体容积测量的精密仪表。

FAM氧操作手册

FAM OXYTRACE溶解氧测量仪操作手册ANAL YT ICAL INST RUM ENT SSwan Analytical Instruments AG CH-8616 Riedikon/UsterPhone: ++41 1 943 63 00 / Fax: ++41 1 943 63 01质保条件我们可以向用户保证FAM Oxytrace测量仪在正常使用过程中,仪表变送器在36个月内、仪表的其他部件在12个月内,不会出现任何由劣质原料或生产工艺而引起的故障和问题。

在正常使用的前提下,仪表出现故障,可以得到免费的修理、更换部件、服务和建议,甚至可以更换产品。

所有的更换部件都可以从厂家在当地的代理商直接获得。

质保期从交货之日起。

以下不在质保范围内:●由于非正确使用和缺乏维护、尤其是手工误操作而导致的损坏。

●由于事故、浸入水中或淋水、触电、化学药品、灰尘、过热等原因而导致的损坏。

●由误操作、堵塞、非授权修理或修改而引起的故障。

●由于正常磨损而引起的故障。

●严禁非正常操作,所有操作过程均按操作手册进行。

任何由于运输合同、质保条件或其他商务问题而引起的争议,可以通过法庭解决。

目录绪论与警告1 概述11.1 操作原理 11.2 显示值 21.3 系统描述 32 安装 42.1 仪器的安装 52.2 接线图 62.3 电气连接72.4 与其它仪器的连接103 操作113.1 显示和按键113.2 校准123.3 设置报警值和极限值143.4 编程和密码154 编程165 错误信息275.1 报警275.2 系统故障275.3 操作错误276 非连续测量287 维护288 更换保险管30 附录:维护规程31 初次启动步骤32绪论:FAM系列仪器采用了最先进的技术,操作十分简便。

本手册提供了大量信息即使经验不多的用户也能方便地掌握仪器的操作。

操作时你只需参考手册提供的一张速查表即可。

FAM系列仪器是一个完整的系统,传感器Swan sensor OXYTRACE SC、流通池B-Flow、变送器FAM Oxytrace均装在一个盘上。

汽车传感器常见故障及维修技术探究

AUTO AFTERMARKET | 汽车后市场1 汽车传感器发展现状传感器是一种能够感知和响应外部环境变化,并将其转换为可读和可用的信号的设备。

在汽车工业中,传感器、能够监测车辆的运行状态,提高车辆的性能和安全性。

随着技术的发展,汽车传感器的种类和功能也在不断增加和改进[1]。

目前,汽车传感器市场已经进入了快速发展阶段,据市场研究公司预测,未来几年全球汽车传感器市场将以每年约5%的速度增长,到2025年有望达到约400亿美元的市场规模,这一增长的主要推动力是汽车行业的发展以及人们对车辆安全和环保性能的需求不断提高。

在汽车传感器市场中,最主要的传感器类型包括压力传感器、温度传感器、速度传感器、位置传感器和加速度传感器等,其中,压力传感器和温度传感器是市场需求最大的两类传感器,其主要用于监测汽车发动机、制动系统和空调系统的运行状态。

随着汽车智能化和电动化的发展,新型的汽车传感器也在不断涌现,例如:用于监测电池状态的电池传感器、用于监测空气质量的空气质量传感器、用于监测车速和位置的GPS传感器等,这些新型传感器的出现,为汽车的设计和性能提升提供了更多的可能性。

在技术方面,汽车传感器也在不断改进,一方面,传感器技术的进步使得传感器的精度和可靠性不断提高;另一方面,随着人工智能和物联网技术的发展,传感器数据的处理和传输速度也在不断加快,其的进步,为汽车智能化和电动化的发展提供了有力的支持。

陈一明1 王骏2 董雪强21.秦皇岛工业职业技术学院 河北省秦皇岛市 066002.秦皇岛圈云科技有限公司 河北省秦皇岛市 066000摘 要:随着汽车工业的发展,传感器在汽车系统中的应用越来越广泛。

然而,传感器的故障是导致汽车性能下降甚至安全隐患的主要原因之一,降低了汽车的使用寿命。

文章针对汽车传感器的常见故障及维修技术进行探究,旨在为汽车维修人员提供有效的解决方案。

文章首先对汽车传感器的发展现状进行了概述,然后分析了传感器的常见故障模式,最后提出了针对性的维修技术。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

模拟控制系统
数字控制系统
叶片式空气流量传感器的检测
叶片式空气流量传感器的故障
• 当其出现故障时,ECU就接收不到正确的 当其出现故障时, 就接收不到正确的 进气量信号来控制喷油量, 进气量信号来控制喷油量,混合气就会过 浓或过稀,从而导致发动机运转失常。 浓或过稀,从而导致发动机运转失常。 • 叶片式空气流量传感器常见故障有叶片总 成摆动卡滞、 成摆动卡滞、电位计滑动触点磨损而与镀 膜电阻接触不良、油泵触点烧蚀而接触不 膜电阻接触不良、 良等。 良等。
• 波形的幅值在气流不变时应保持稳定,一 波形的幅值在气流不变时应保持稳定, 定的空气流量应有相对的输出电压。 定的空气流量应有相对的输出电压。当输 出电压与气流不符时,应更换传感器。 出电压与气流不符时,应更换传感器。 • 若波形中有间断性的毛刺出现,说明传感 若波形中有间断性的毛刺出现, 器可变电阻器的碳刷有小的磨损, 器可变电阻器的碳刷有小的磨损,应更换 传感器。 传感器。 • 若波形中除了最高点和最低点以外,在平 若波形中除了最高点和最低点以外, 稳加速过程中有波形平台( 稳加速过程中有波形平台(电压值在某处 出现停顿), ),则说明发动机运转时叶片有 出现停顿),则说明发动机运转时叶片有 间歇性卡滞现象,应更换传感器。 间歇性卡滞现象,应更换传感器。
类型
•体积流量型:叶片式、量芯式、涡流式; 体积流量型:叶片式、量芯式、涡流式; 体积流量型 •质量流量型:热丝式、热膜式。 质量流量型: 质量流量型 热丝式、热膜式。
热丝(膜)式空气流量传感器 热丝(
• 传感器内部套装 有一个取样管, 有一个取样管, 取样管中设有一 根直径约70微米 根直径约 微米 的铂金属丝作为 发热元件, 发热元件,并制 成“Π”形张紧在 形张紧在 取样管内。 取样管内。 • 工作时,铂金属 工作时, 丝将被控制电路 提供的电流加热 到高于进气温度 120℃(称为热 ℃ 丝)。
进气温度传感器
• 进气温度传感器由负温度系数型热敏电阻 套装在塑料壳体内构成, 套装在塑料壳体内构成,安装在主进气道 的进气口上, 的进气口上,电阻两端的引线分别与接线 插座上的搭铁端子E 插座上的搭铁端子 2和温度信号输出端子 THA连接。 连接。 连接
接线插座
• 端子代号标示在插座护套的相应位置上。 端子代号标示在插座护套的相应位置上。
卡门涡旋式空气流量传感器
内部电路
工 作 原 理
•通过控制发热元件温 通过控制发热元件温 度与空气温度之差为 一恒定值, 一恒定值,可根据发 热元件的加热电流求 得空气气流的流量。 得空气气流的流量。
信号特征
通过热丝的电流是 空气质量流量的单 一函数, 一函数,电流与进 气质量成正比。 气质量成正比。
工作情况
• 当空气流经热丝使其冷却时,热丝温度降低,阻值 当空气流经热丝使其冷却时,热丝温度降低, 减小,电桥电压失去平衡, 减小,电桥电压失去平衡,控制电路将增大供给发 热元件的电流, 热元件的电流,使其温度保持高于温度补偿电阻温 度120℃。电流增量的大小,取决于发热元件受到冷 ℃ 电流增量的大小, 却的程度,即取决于流过传感器的空气量。 却的程度,即取决于流过传感器的空气量。 • 当电桥电流增大时,精密电阻 上的电压就会升高, 当电桥电流增大时,精密电阻RA上的电压就会升高 上的电压就会升高, 从而将空气流量的变化转换为电压信号Us的变化 的变化。 从而将空气流量的变化转换为电压信号 的变化。 信号电压输入ECU后,ECU便可根据信号电压的高 信号电压输入 后 便可根据信号电压的高 低计算出空气质量流量的大小。 低计算出空气质量流量的大小。 • 工作情况flash 工作情况 • 输出信号变化情况
• 出现图示的向 下的毛刺, 下的毛刺,则 表示传感器中 有与搭铁短路 或可变电阻器 碳刷有间歇性 的开路故障, 的开路故障, 应更换传感器。 应更换传感器。
• 在急加速时波形中的小尖峰是由于叶片过量摆动造 成的, 成的,控制电控单元正是根据这一点来判定加速加 浓信号的,这不是故障,而是正常波形。 浓信号的,这不是故障,而是正常波形。
热膜式空气流量传感器
热膜 式空 气流 量传 感器
• 是热丝式传感器的改进产品,其发热元件采用平面 是热丝式传感器的改进产品, 形铂金属膜电阻器,增加了发热体的强度, 形铂金属膜电阻器,增加了发热体的强度,提高了 工作可靠性,且无需加热清洁电路。 工作可靠性,且无需加热清洁电路。 • 1-控制电路 2-通往发动机 3-热膜 4-上流温度传感 控制电路 通往发动机 热膜 上流温度传感 器 5-金属护网 金属护网
各端子间的电阻( 各端子间的电阻(就车检测 )
端子 VS-E2 VC-E2 THA-E2 标准电阻( Ω 标准电阻(kΩ) 0.2-0.60 0.20-0.60 2.00-3.00 0.90-1.30 0.40-0.70 不定 温度( 温度(℃) 20 40 60 -
FC-E1
各端子间的电阻( 各端子间的电阻(单件检测 )
• THA-进气温度传感器信号、VS-空气流量传 进气温度传感器信号、 空气流量传 进气温度传感器信号 感器输出信号、 基准电压、 电源电压 电源电压、 感器输出信号、VC-基准电压、VB-电源电压、 基准电压 E2-搭铁、FC-燃油泵开关、E1-搭铁。 搭铁、 燃油泵开关 燃油泵开关、 搭铁 搭铁。 搭铁
2. 3. 4 空气流量传感器
功用
• 检测发动机进气量大小,并将进气量 检测发动机进气量大小, 信息转换成电信号输入电控单元 ),以供 (ECU),以供 ),以供ECU计算确定喷油时 计算确定喷油时 即喷油量)和点火时间。 间(即喷油量)和点火时间。 • 进气量信号是控制单元计算喷油时间 和点火时间的主要依据。 和点火时间的主要依据。
叶片式空气流量传感器的万用表检测
• 用万用表测 量各端子之 间的电阻值 与维修手册 提供的标准 电阻值比较 进行判断。 进行判断。
叶片式空气流量传感器的检测 丰田PREVIA大霸王 大霸王2TZ-FE) (丰田 大霸王 )
• 其检测方法有就车检测和单件检测两种。 其检测方法有就车检测和单件检测两种。
• 热丝(膜)式空气流量传感器没有任何运动部件, 热丝( 式空气流量传感器没有任何运动部件, 它能快速的对空气流量的变化做出反应。 它能快速的对空气流量的变化做出反应。所以当 发动机运转时,波形的幅值看上去在不断地波动。 发动机运转时,波形的幅值看上去在不断地波动。 • 如果信号波形与上述情况不符 或空气流量传感器 如果信号波形与上述情况不符,或空气流量传感器 在怠速时输出信号电压太高(应为0.25V),而节 ),而节 在怠速时输出信号电压太高(应为 ), 气门全开时输出信号电压又达不到4V, 气门全开时输出信号电压又达不到 ,则说明空 气流量传感器已经损坏。 气流量传感器已经损坏。 • 如果在车辆急加速输出信号电压波形上升缓慢, 如果在车辆急加速输出信号电压波形上升缓慢, 而在车辆急减速时输出信号电压波形也下降缓慢, 而在车辆急减速时输出信号电压波形也下降缓慢, 则说明传感器的热丝( 脏污。 则说明传感器的热丝(膜)脏污。
电位计: 电位计: 1-空气进口 空气进口 2-油泵触点 油泵触点 3-平衡片 平衡片 4-回位弹簧 回位弹簧 5-电位计 电位计 6-空气出口 空气出口
• 在测量片轴上连着一 个电位计, 个电位计,其滑动臂 与测量片同轴同步转 动,把测量片开启角 度的变化( 度的变化(即进气量 的变化) 的变化)转换为电阻 值的变化。 值的变化。
端子 FC-E1 VS-E2 标准电阻( 标准电阻(Ω) ∞ 0 20-600 20-1200 测量片位置 测量片全关 闭测量片开 启全关闭 从全关到全开
叶片式空气流量传感器波形分析
• 连接好波形测试设 备,探针接信号输 出端子, 出端子,鳄鱼夹搭 铁,关闭所有附属 电气设备。 电气设备。 • 起动发动机,并使 起动发动机, 其怠速运转, 其怠速运转,当怠 速稳定后, 速稳定后,检查怠 速时输出信号电压 波形, 波形,应有类似图 中左段的波形出现。 中左段的波形出现。
叶片式空气流量传感器
组成部分: 组成部分: • 旋转叶片 • 电位计 • 进气温度传 感器 • 接线插座
旋转叶片: 旋转叶片: •在进气通道内有一个 在进气通道内有一个 可绕轴摆动的旋转叶片 测量片)。 (测量片)。 •发动机工作时,进气 发动机工作时, 发动机工作时 量愈大, 量愈大,测量片的开启 角度也就愈大。 角度也就愈大。
内部电路
热丝( 热丝(膜)式空气流量 传感器信号波形分析
• 波形检测方法 同叶片式空气 流量传感器。 流量传感器。 • 热丝(膜)式 热丝( 空气流量传感 器信号实测波 形如右图所示。 形如右图所示。
波形的含义及相关说明
正常波形
• 通常热丝(膜)式空气流量传感器输出信号电压范 通常热丝( 围是从怠速时超过0.2V变至节气门全开时超过 , 变至节气门全开时超过4V, 围是从怠速时超过 变至节气门全开时超过 当急减速时输出信号电压应比怠速时的电压稍低。 当急减速时输出信号电压应比怠速时的电压稍低。
桑塔纳2000GSi AJR型发动机 桑塔纳 型发动机 空气流量传感器( 空气流量传感器(G70)的检测 )
• 检查供电电压 1. 用发光二极管试灯连接 插头端子2和搭铁点 和搭铁点, 插头端子 和搭铁点,起 动发动机,灯应亮。 动发动机,灯应亮。 2. 测量空气流量计插头端 子4对发动机搭铁点电压 对发动机搭铁点电压 约为5V。 约为 。 • 发动机怠速运转,读测 发动机怠速运转, 量数据块显示组02, 量数据块显示组 ,检 查进气质量。 查进气质量。标准值应 为2.0~4.0g/s。 ~ 。
• 进气量越大,叶片偏转角度也就越大。 进气量越大,叶片偏转角度也就越大。 • 信号电压上升型(随着进气量的增大信号 信号电压上升型( 电压升高),丰田皇冠2.8 ),丰田皇冠 电压升高),丰田皇冠 5M-E、丰田大 、 霸王2TZ-FE发动机。 发动机。 霸王 发动机 • 和信号电压下降型(随着进气量的增大信 和信号电压下降型( 号电压降低),如丰田凌志ES300。 ),如丰田凌志 号电压降低),如丰田凌志 。
