迈达斯预应力混凝土T梁的分析与设计
北京迈达斯技术有限公司目录概要 (2)设置操作环境 (6)定义材料和截面 (7)建立结构模型 (12)PSC截面钢筋输入 (17)输入荷载 (18)定义施工阶段 (26)输入移动荷载数据 (31)运行结构分析 (35)查看分析结果 (36)PSC设计 (51)概要本例题使用一个简单的预应力混凝土两跨连续梁模型（图1）来重点介绍MIDAS/C ivil软件的施工阶段分析功能、钢束预应力荷载的输入方法以及查看分析结果的方法、移动荷载的输入方法和查看分析结果的方法、PSC截面钢筋的输入方法、设计数据的输入方法和查看分析结果的方法等。
图1. 分析模型桥梁概况及一般截面分析模型为一个两跨连续梁，其钢束的布置如图2所示，分为两个阶段来施工。
桥梁形式：两跨连续的预应力混凝土梁桥梁长度：L = 30@2 = 60.0 m图2. 立面图和剖面图注：图2中B表示设置的钢绞线的圆弧的切线点。
预应力混凝土梁的分析与设计步骤预应力混凝土梁的分析步骤如下。
1.定义材料和截面2.建立结构模型3.输入PSC截面钢筋4.输入荷载恒荷载钢束特性和形状钢束预应力荷载5.定义施工阶段6.输入移动荷载数据定义车道定义车辆移动荷载工况7.运行结构分析8.查看分析结果9.PSC设计PSC设计参数确定运行设计查看设计结果使用的材料及其容许应力❑混凝土采用JTG04（RC）规范的C50混凝土❑钢材采用JTG04（S）规范，在数据库中选Strand1860荷载❑恒荷载自重在程序中按自重输入❑预应力钢束(φ15.2 mm×31)截面面积: Au = 4340 mm2孔道直径: 130 mm钢筋松弛系数(开),选择JTG04和0.3(低松弛)超张拉(开)预应力钢筋抗拉强度标准值(fpk):1860N/mm^2预应力钢筋与管道壁的摩擦系数:0.25管道每米局部偏差对摩擦的影响系数:1.5e-006(1/mm)锚具变形、钢筋回缩和接缝压缩值:开始点:6mm结束点:6mm张拉力:抗拉强度标准值的75%❑徐变和收缩条件水泥种类系数(Bsc): 5 (5代表普通硅酸盐水泥)28天龄期混凝土立方体抗压强度标准值,即标号强度(fcu,f):5000tonf/m^2长期荷载作用时混凝土的材龄:=t5天o混凝土与大气接触时的材龄:=t3天s相对湿度: %=RH70大气或养护温度: CT=°20构件理论厚度:程序计算适用规范:中国规范(JTG D62-2004)徐变系数: 程序计算混凝土收缩变形率: 程序计算❑移动荷载适用规范：公路工程技术标准(JTG B01-2003)荷载种类：公路I级，车道荷载，即CH-CD设置操作环境打开新文件(新项目)，以 ‘PSC Beam ’ 为名保存(保存)。
预应力混凝土简支T形梁桥设计
桥梁工程课程设计计算说明书题目:预应力混凝土T形简支梁桥设计说明书姓名： * * *班级：道桥**-*班学号：2015年00月00日目录一、设计资料及构造布置11.设计资料 (1)1.1 桥梁跨径及桥宽11.2 设计荷载11.3 材料规格11.4 设计依据11.5 根本计算数据12.横截面布置22.1主梁间距与主梁片数22.2 主梁跨中截面主要尺寸拟订43.横隔梁沿跨长的变化 (6)4.横隔梁的设置 (6)二、主梁作用效应计算62.1永久作用效应计算62.2可变作用效应计算92.3主梁作用效应组合19三、横隔梁计算193.1确定作用在跨中横隔梁上的可变作用193.2跨中横隔梁的作用效应影响线20四、行车道板的计算244.1悬臂板荷载效应计算254.2连续板荷载效应计算26五、支座计算315.1选定支座的平面尺寸315.2确定支座的厚度315.3验算支座的偏转 (32)5.4验算支座的抗滑稳定性 (32)参考文献33预应力混凝土T 形简支梁桥设计说明书一、设计资料及构造布置 1.设计资料 1.1 桥梁跨径及桥宽标准跨径：36m 〔墩中心距离〕 主梁全长：35.96m 计算跨径：35.00m桥面净空：净—14+2×1.75m=17.5m1.2 设计荷载汽车：公路—∏级，人群：23.0/KN m ,每侧人行栏、防撞栏重力的作用力分别为1.52/,4.99/KN m KN m 。
1.3 材料规格混凝土：主梁用50C ，栏杆及桥面铺装用30C 。
预应力钢筋采用"公路钢筋混凝土及预应力混凝土桥涵设计规"〔JTG D62-2004〕的15.2s φ钢绞线，每束6根，全梁配7束，标准强度1860pk f MPa =。
普通钢筋直径大于和等于12mm 采用HRB335级钢筋；直径小于12mm 的均用R235钢筋。
1.4 设计依据"公路工程技术标准"〔JTG B01-2003〕 "公路桥涵设计通用规"〔JTG D60-2004〕"公路钢筋混凝土及预应力混凝土桥涵设计规"〔JTG D62-2004〕1.5 根本计算数据表1-1 根本数据计算表注：考虑混凝土强度到达90%时开场拉预应力钢束。
预应力混凝土梁的分析与设计步骤

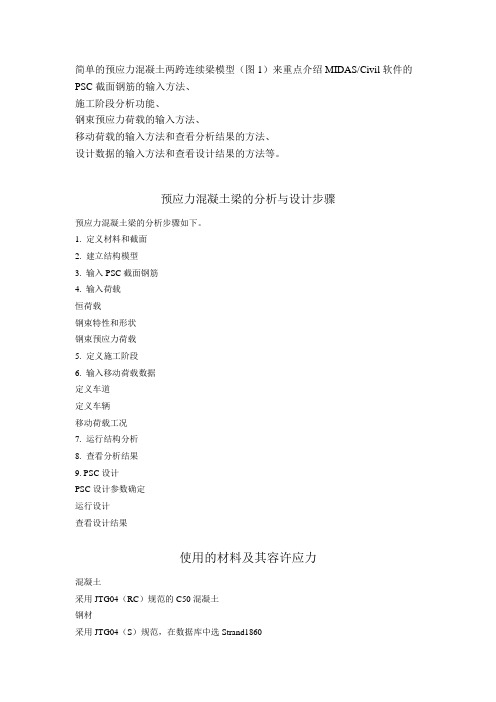

简单的预应力混凝土两跨连续梁模型（图1）来重点介绍MIDAS/Civil软件的PSC截面钢筋的输入方法、施工阶段分析功能、钢束预应力荷载的输入方法、移动荷载的输入方法和查看分析结果的方法、设计数据的输入方法和查看设计结果的方法等。
预应力混凝土梁的分析与设计步骤预应力混凝土梁的分析步骤如下。
1. 定义材料和截面2. 建立结构模型3. 输入PSC截面钢筋4. 输入荷载恒荷载钢束特性和形状钢束预应力荷载5. 定义施工阶段6. 输入移动荷载数据定义车道定义车辆移动荷载工况7. 运行结构分析8. 查看分析结果9. PSC设计PSC设计参数确定运行设计查看设计结果使用的材料及其容许应力混凝土采用JTG04（RC）规范的C50混凝土钢材采用JTG04（S）规范，在数据库中选Strand1860荷载恒荷载自重在程序中按自重输入预应力钢束(φ15.2 mm×31)截面面积: Au = 4340 mm2孔道直径: 130 mm钢筋松弛系数(开),选择JTG04和0.3(低松弛)超张拉(开)预应力钢筋抗拉强度标准值(fpk):1860N/mm^2预应力钢筋与管道壁的摩擦系数:0.25管道每米局部偏差对摩擦的影响系数:1.5e-006(1/mm)锚具变形、钢筋回缩和接缝压缩值:开始点:6mm结束点:6mm张拉力:抗拉强度标准值的75%徐变和收缩条件水泥种类系数(Bsc): 5 (5代表普通硅酸盐水泥)28天龄期混凝土立方体抗压强度标准值,即标号强度(fcu,f):50N/mm^2 长期荷载作用时混凝土的材龄: t o=5天混凝土与大气接触时的材龄: t s=3天相对湿度: RH=70%大气或养护温度: T=20°C构件理论厚度:程序计算适用规范:中国规范(JTG D62-2004)徐变系数: 程序计算混凝土收缩变形率: 程序计算移动荷载适用规范：公路工程技术标准(JTG B01-2003)荷载种类：公路I级，车道荷载，即CH-CD。
迈达斯Midas-civil梁格法建模实例
迈达斯技术目录概要 (2)设置操作环境 (6)定义材料和截面 (7)建立结构模型 (11)PSC截面钢筋输入 (13)输入荷载 (19)定义施工阶段 (33)输入移动荷载数据 (39)输入支座沉降 (43)运行结构分析 (45)查看分析结果 (46)PSC设计 (64)概要梁格法是目前桥梁结构分析中应用的比较多的在本例题中将介绍采用梁格法建立一般梁桥结构的分析模型的方法、施工阶段分析的步骤、横向刚度的设定以及查看结果的方法和PSC设计的方法。
本例题中的桥梁模型如图1所示为一三跨的连续梁桥，每跨均为32m。
图1. 简支变连续分析模型桥梁的基本数据为了说明采用梁格法分析一般梁桥结构的分析的步骤，本例题采用了比较简单的分析模型——预应力T梁，可能与实际桥梁设计的容有所不同。
