悬臂梁挠度计算公式
均布荷载悬臂梁挠度计算公式

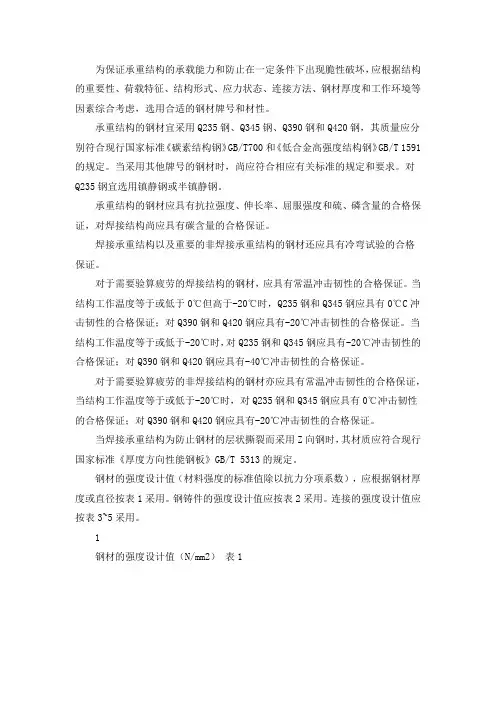

为保证承重结构的承载能力和防止在一定条件下出现脆性破坏,应根据结构的重要性、荷载特征、结构形式、应力状态、连接方法、钢材厚度和工作环境等因素综合考虑,选用合适的钢材牌号和材性。
承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢,其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T 1591的规定。
当采用其他牌号的钢材时,尚应符合相应有关标准的规定和要求。
对Q235钢宜选用镇静钢或半镇静钢。
承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。
焊接承重结构以及重要的非焊接承重结构的钢材还应具有冷弯试验的合格保证。
对于需要验算疲劳的焊接结构的钢材,应具有常温冲击韧性的合格保证。
当结构工作温度等于或低于0℃但高于-20℃时,Q235钢和Q345钢应具有0℃C冲击韧性的合格保证;对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。
当结构工作温度等于或低于-20℃时,对Q235钢和Q345钢应具有-20℃冲击韧性的合格保证;对Q390钢和Q420钢应具有-40℃冲击韧性的合格保证。
对于需要验算疲劳的非焊接结构的钢材亦应具有常温冲击韧性的合格保证,当结构工作温度等于或低于-20℃时,对Q235钢和Q345钢应具有0℃冲击韧性的合格保证;对Q390钢和Q420钢应具有-20℃冲击韧性的合格保证。
当焊接承重结构为防止钢材的层状撕裂而采用Z向钢时,其材质应符合现行国家标准《厚度方向性能钢板》GB/T 5313的规定。
钢材的强度设计值(材料强度的标准值除以抗力分项系数),应根据钢材厚度或直径按表1采用。
钢铸件的强度设计值应按表2采用。
连接的强度设计值应按表3~5采用。
1钢材的强度设计值(N/mm2)表1注:表中厚度系指计算点的钢材厚度,对轴心受力构件系指截面中较厚板件的厚度。
2钢铸件的强度设计值(N/mm2)表23焊缝的强度设计值(N/mm2)表3注:1.自动焊和半自动焊所采用的焊丝和焊剂,应保证其熔敷金属的力学性能不低于现行国家标准《碳素钢埋弧焊用焊剂》GB/T 5293和《低合金钢埋弧焊用焊剂》GB/T 12470中相关的规定;2.焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定。
梁的刚度计算范文

梁的刚度计算范文梁的刚度是指材料在受到外力作用时的抵抗变形的能力。
在工程中,刚度是一个非常重要的参数,它决定了梁的强度和稳定性。
梁的刚度计算可以通过不同的方法进行,下面将介绍两种常用的计算方法:简支梁的刚度计算和悬臂梁的刚度计算。
一、简支梁的刚度计算简支梁是指两个端点都可以转动的梁,它的刚度可以通过弯曲刚度来计算。
弯曲刚度是指单位长度下的梁的抵抗弯曲变形的能力。
1.简支梁的弯曲刚度公式简支梁的弯曲刚度可以通过以下公式进行计算:EI=(WL^3)/(48D)其中,EI为弯曲刚度,W为作用在梁上的力或负荷,L为梁的长度,D为梁的挠度。
2.弯曲刚度的单位和性质弯曲刚度的单位是N.m^2,它的数值越大,梁的刚度越高。
弯曲刚度与梁的材料属性有关,即与材料的弹性模量E和惯性矩I有关。
E表示材料的刚度,单位为N/m^2,I表示梁的惯性矩,单位为m^4、弯曲刚度EI 的数值越大,表示材料的刚度越高。
二、悬臂梁的刚度计算悬臂梁是指只有一个端点可以转动的梁,它的刚度可以通过挠度和力矩进行计算。
1.悬臂梁的挠度计算悬臂梁的挠度是指梁在受到外力作用时的弯曲变形。
悬臂梁的挠度可以通过以下公式进行计算:δ=(FL^3)/(3EI)其中,δ为悬臂梁的挠度,F为作用在梁上的力或负荷,L为梁的长度,E为梁的弹性模量,I为梁的惯性矩。
2.悬臂梁的刚度计算悬臂梁的刚度可以通过力矩和挠度的比值来计算:K=M/δ其中,K为悬臂梁的刚度,M为悬臂梁上的力矩,δ为悬臂梁的挠度。
总结:梁的刚度是指梁在受到外力作用时的抵抗变形的能力。
梁的刚度可以通过弯曲刚度和挠度进行计算。
简支梁的刚度可以通过弯曲刚度进行计算,悬臂梁的刚度可以通过力矩和挠度的比值进行计算。
两种方法都可以用来计算梁的刚度,根据具体的梁结构和受力情况选择适当的计算方法。
简支梁和悬臂梁的弯矩挠度计算

0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
0
0
0
#DIV/0!
工程力学挠度计算公式

工程力学挠度计算公式在工程力学领域中,挠度是一个重要的参数,用来描述结构在受力作用下的变形情况。
挠度计算公式是工程师在设计和分析结构时必须掌握的基本知识之一。
通过挠度计算公式,可以帮助工程师预测结构在实际工作中的变形情况,从而确保结构的安全性和稳定性。
挠度计算公式的推导通常是基于梁的弹性理论。
在弹性理论中,假设结构受到的载荷是小幅度的,且结构材料具有线弹性特性。
根据这些假设,可以得到梁的挠度计算公式,其基本形式为:δ = (F * L^3) / (3 * E * I)其中,δ表示梁的挠度,F表示作用在梁上的外力,L表示梁的长度,E表示梁的弹性模量,I表示梁的惯性矩。
这个公式是工程力学中常用的简化形式,适用于许多工程实际问题的分析。
在实际工程中,为了更准确地计算结构的挠度,有时还需要考虑结构的边界条件、截面形状等因素。
对于不同形状和受力条件的结构,挠度计算公式可能会有所差异。
例如,对于悬臂梁、简支梁、悬臂梁等不同类型的梁,其挠度计算公式会有所不同。
除了梁的挠度计算公式外,对于其他类型的结构如板、壳、柱等,也有相应的挠度计算公式。
这些公式通常是基于结构的几何形状、材料性质和受力条件等因素推导而来的。
工程师在实际工作中需要根据具体情况选择合适的挠度计算公式,并结合有限元分析等方法进行结构的挠度分析。
总的来说,挠度计算公式是工程力学中的重要概念,对于工程师设计和分析结构具有重要意义。
掌握挠度计算公式可以帮助工程师更好地理解结构的变形特性,从而设计出更安全、稳定的工程结构。
在工程实践中,工程师需要灵活应用挠度计算公式,结合实际情况进行分析,确保结构的安全性和可靠性。

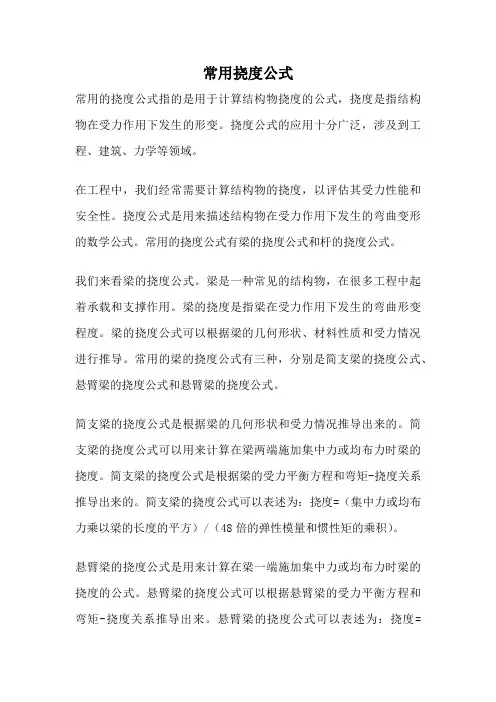

常用挠度公式

常用挠度公式常用的挠度公式指的是用于计算结构物挠度的公式,挠度是指结构物在受力作用下发生的形变。
挠度公式的应用十分广泛,涉及到工程、建筑、力学等领域。
在工程中,我们经常需要计算结构物的挠度,以评估其受力性能和安全性。
挠度公式是用来描述结构物在受力作用下发生的弯曲变形的数学公式。
常用的挠度公式有梁的挠度公式和杆的挠度公式。
我们来看梁的挠度公式。
梁是一种常见的结构物,在很多工程中起着承载和支撑作用。
梁的挠度是指梁在受力作用下发生的弯曲形变程度。
梁的挠度公式可以根据梁的几何形状、材料性质和受力情况进行推导。
常用的梁的挠度公式有三种,分别是简支梁的挠度公式、悬臂梁的挠度公式和悬臂梁的挠度公式。
简支梁的挠度公式是根据梁的几何形状和受力情况推导出来的。
简支梁的挠度公式可以用来计算在梁两端施加集中力或均布力时梁的挠度。
简支梁的挠度公式是根据梁的受力平衡方程和弯矩-挠度关系推导出来的。
简支梁的挠度公式可以表述为:挠度=(集中力或均布力乘以梁的长度的平方)/(48倍的弹性模量和惯性矩的乘积)。
悬臂梁的挠度公式是用来计算在梁一端施加集中力或均布力时梁的挠度的公式。
悬臂梁的挠度公式可以根据悬臂梁的受力平衡方程和弯矩-挠度关系推导出来。
悬臂梁的挠度公式可以表述为:挠度=(集中力或均布力乘以梁的长度的平方)/(3倍的弹性模量和惯性矩的乘积)。
杆的挠度公式是用来计算杆在受力作用下发生的挠度的公式。
杆的挠度公式可以根据杆的几何形状、材料性质和受力情况进行推导。
常用的杆的挠度公式有两种,分别是短杆的挠度公式和长杆的挠度公式。
短杆的挠度公式是用来计算短杆在受力作用下发生的挠度的公式。
短杆的挠度公式可以根据短杆的受力平衡方程和弯矩-挠度关系推导出来。
短杆的挠度公式可以表述为:挠度=(集中力或均布力乘以杆的长度的平方)/(2倍的弹性模量和截面面积的乘积)。
长杆的挠度公式是用来计算长杆在受力作用下发生的挠度的公式。
长杆的挠度公式可以根据长杆的受力平衡方程和弯矩-挠度关系推导出来。

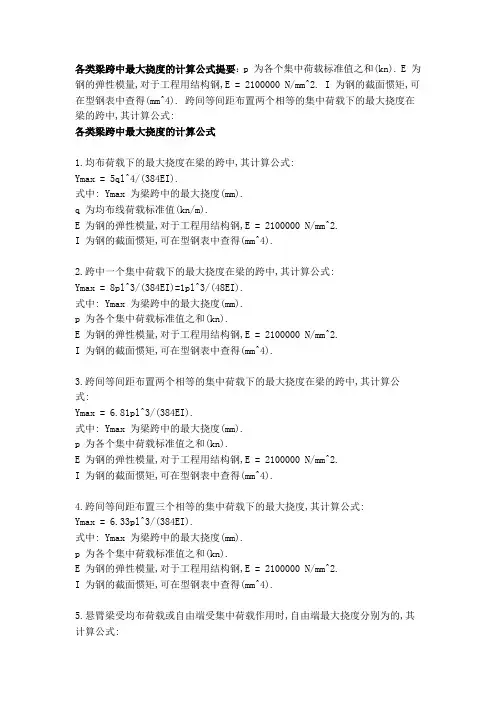

各类梁跨中最大挠度的计算公式

各类梁跨中最大挠度的计算公式提要:p 为各个集中荷载标准值之和(kn). E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2. I 为钢的截面惯矩,可在型钢表中查得(mm^4). 跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:各类梁跨中最大挠度的计算公式1.均布荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 5ql^4/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).q 为均布线荷载标准值(kn/m).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).2.跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 8pl^3/(384EI)=1pl^3/(48EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).3.跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 6.81pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).4.跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式:Ymax = 6.33pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).5.悬臂梁受均布荷载或自由端受集中荷载作用时,自由端最大挠度分别为的,其计算公式:Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).你可以根据最大挠度控制1/400,荷载条件25kn/m以及一些其他荷载条件进行反算,看能满足的上部荷载要求!。
各类梁跨中最大挠度的计算公式

各类梁跨中最大挠度的计算公式提要:p 为各个集中荷载标准值之和(kn). E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2. I 为钢的截面惯矩,可在型钢表中查得(mm^4). 跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:各类梁跨中最大挠度的计算公式1.均布荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 5ql^4/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).q 为均布线荷载标准值(kn/m).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).2.跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 8pl^3/(384EI)=1pl^3/(48EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).3.跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 6.81pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).4.跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式:Ymax = 6.33pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).5.悬臂梁受均布荷载或自由端受集中荷载作用时,自由端最大挠度分别为的,其计算公式: Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).你可以根据最大挠度控制1/400,荷载条件25kn/m以及一些其他荷载条件进行反算,看能满足的上部荷载要求!。
悬臂梁受三角形荷载时的挠度和弯矩公式

悬臂梁受三角形荷载时的挠度和弯矩公式一、概述悬臂梁是一种常见的结构工程中使用的梁形式,其受力情况复杂多样。
本文将讨论悬臂梁在受到三角形分布荷载时的挠度和弯矩计算公式,为工程设计和分析提供参考。
二、三角形分布荷载的数学表达1. 三角形分布荷载可用数学函数表达,通常采用线性函数。
其一般形式为:\[ q(x) = kx + b \]式中,q(x)为位置x处的荷载大小,k为斜率,b为截距。
2. 一般情况下,三角形分布荷载的斜率k可表示为:\[ k = \frac{q_b - q_a}{c} \]其中,q_a和q_b分别为荷载作用起始和终止位置的荷载大小,c为荷载作用的距离。
三、悬臂梁受三角形分布荷载的挠度计算1. 悬臂梁在受到三角形分布荷载作用时,其挠度可根据悬臂梁的弯曲方程和边界条件进行计算。
一般情况下,悬臂梁的挠度计算需要考虑均匀荷载的影响,而在受到三角形分布荷载时,需要针对荷载分布进行积分求解。
2. 三角形分布荷载的挠度计算公式可表示为:\[ \delta(x) = \frac{1}{EI} \int_{0}^{x} q(x)(L-x)^2 dx \]式中,δ(x)为位置x处的挠度,E为梁的弹性模量,I为梁的截面惯性矩,L为悬臂梁的长度。
3. 根据上述公式,可以通过对三角形分布荷载进行积分,得到悬臂梁在任意位置的挠度大小。
这为工程设计和分析提供了重要的理论支持。
四、悬臂梁受三角形分布荷载的弯矩计算1. 悬臂梁在受到三角形分布荷载作用时,其弯矩分布可以通过梁的受力分析和力学平衡方程求解。
2. 三角形分布荷载在悬臂梁上的弯矩计算公式可表示为:\[ M(x) = \frac{1}{2} q(x)(L-x)x \]式中,M(x)为位置x处的弯矩大小。
3. 通过对三角形分布荷载进行弯矩计算,可以得到悬臂梁在各个位置上的弯矩大小。
这对于梁的抗弯设计和受力分析具有重要的意义。
五、结论本文对悬臂梁受三角形分布荷载的挠度和弯矩进行了详细的讨论和推导,给出了相应的数学计算公式。
