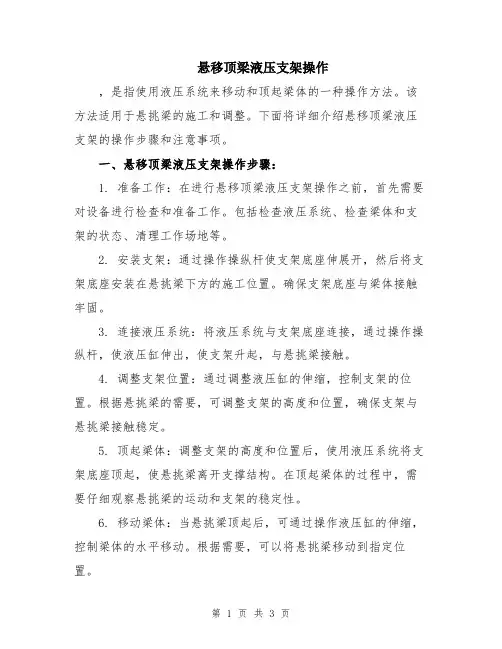

悬移顶梁液压支架操作
悬移顶梁液压支架操作，是指使用液压系统来移动和顶起梁体的一种操作方法。
该方法适用于悬挑梁的施工和调整。
下面将详细介绍悬移顶梁液压支架的操作步骤和注意事项。
一、悬移顶梁液压支架操作步骤：1. 准备工作：在进行悬移顶梁液压支架操作之前，首先需要对设备进行检查和准备工作。
包括检查液压系统、检查梁体和支架的状态、清理工作场地等。
2. 安装支架：通过操作操纵杆使支架底座伸展开，然后将支架底座安装在悬挑梁下方的施工位置。
确保支架底座与梁体接触牢固。
3. 连接液压系统：将液压系统与支架底座连接，通过操作操纵杆，使液压缸伸出，使支架升起，与悬挑梁接触。
4. 调整支架位置：通过调整液压缸的伸缩，控制支架的位置。
根据悬挑梁的需要，可调整支架的高度和位置，确保支架与悬挑梁接触稳定。
5. 顶起梁体：调整支架的高度和位置后，使用液压系统将支架底座顶起，使悬挑梁离开支撑结构。
在顶起梁体的过程中，需要仔细观察悬挑梁的运动和支架的稳定性。
6. 移动梁体：当悬挑梁顶起后，可通过操作液压缸的伸缩，控制梁体的水平移动。
根据需要，可以将悬挑梁移动到指定位置。
7. 固定梁体：当悬挑梁移动到指定位置后，使用螺栓或其他固定材料，将悬挑梁固定在支撑结构上。
确保悬挑梁的稳定性和安全性。
8. 检查工作：在完成悬移顶梁液压支架操作后，需要对设备进行检查并进行必要的保养和维修工作。
另外，还需要对支架和梁体进行检查，确保其安全可靠。
二、悬移顶梁液压支架操作的注意事项：1. 安全第一：在执行悬移顶梁液压支架操作过程中，安全是首要考虑的因素。
操作人员需要具备相关的安全知识和经验，并严格按照操作规程和标准进行操作。
2. 设备检查：在进行悬移顶梁液压支架操作之前，需要检查设备的状态和性能。
如液压系统的压力、电气设备的线路连接、支架的完整性等。
3. 操纵杆操作：操作悬移顶梁液压支架时，需要熟练掌握操作操纵杆的方法和技巧。
操作人员应该根据需要，适时地调整液压缸的伸缩，控制支架的位置和高度。

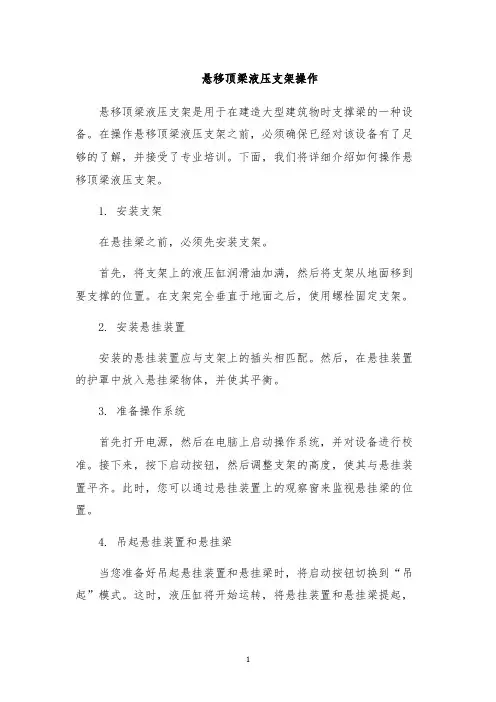

悬移顶梁液压支架操作
悬移顶梁液压支架操作悬移顶梁液压支架是用于在建造大型建筑物时支撑梁的一种设备。
在操作悬移顶梁液压支架之前，必须确保已经对该设备有了足够的了解，并接受了专业培训。
下面，我们将详细介绍如何操作悬移顶梁液压支架。
1. 安装支架在悬挂梁之前，必须先安装支架。
首先，将支架上的液压缸润滑油加满，然后将支架从地面移到要支撑的位置。
在支架完全垂直于地面之后，使用螺栓固定支架。
2. 安装悬挂装置安装的悬挂装置应与支架上的插头相匹配。
然后，在悬挂装置的护罩中放入悬挂梁物体，并使其平衡。
3. 准备操作系统首先打开电源，然后在电脑上启动操作系统，并对设备进行校准。
接下来，按下启动按钮，然后调整支架的高度，使其与悬挂装置平齐。
此时，您可以通过悬挂装置上的观察窗来监视悬挂梁的位置。
4. 吊起悬挂装置和悬挂梁当您准备好吊起悬挂装置和悬挂梁时，将启动按钮切换到“吊起”模式。
这时，液压缸将开始运转，将悬挂装置和悬挂梁提起，直到它们达到所需的高度。
在这个过程中，您应该通过操作系统来监测液压缸的运行状态，以确保其工作正常。
5. 调整悬挂装置和悬挂梁一旦悬挂装置和悬挂梁达到所需的高度，您可以切换到“调整”模式。
在这个模式下，您可以使用操作系统来调整液压缸的高度，以使悬挂梁在正确的位置。
此时，您可以使用悬挂装置上的观察窗来确保悬挂梁正确地平衡。
6. 固定悬挂装置和悬挂梁当您已经确定悬挂装置和悬挂梁在正确的位置时，您可以切换到“固定”模式。
在这个模式下，您可以使用操作系统来将悬挂装置和悬挂梁固定在正确的位置。
此时，您需要使用螺栓将悬挂装置和悬挂梁固定，以确保它们不会移动。
7. 检查并维护设备在操作完悬移顶梁液压支架后，必须对设备进行检查和维护。
您应该检查所有连接点是否紧固，并检查液压缸的工作状态。
如果发现设备有问题，则需要对其进行维修或更换。
总而言之，操作悬移顶梁液压支架需要经过专业的培训和充分的了解。
在操作过程中，一定要小心谨慎，并注意操作系统所提供的任何警告信息。
悬移液压支架ZH16001624ZL说明书
ZH1600/16/24ZL型整体顶梁组合悬移液压支架执行标准： MT458-1995Q/MCB01-LC02-2008使用说明书北京蓝畅机械有限公司（2015年04月）目录第一章概述 (4)第二章技术数据 (5)2.1型号说明 (5)2.2主要技术参数 (5)2.3产品特征 (6)2.3.１技术特征 (6)2.3.2支架特点 (6)第三章工作原理及主要结构 (7)3.1工作原理 (7)3.2主要结构 (8)3.2.1顶梁 (9)3.2.2推进千斤顶 (9)3.2.3托梁 (9)3.2.4滑动梁 (9)3.2.5双向液压立柱 (9)3.2.6档矸板 (10)3.2.7前伸梁 (10)3.2.8液压管路系统 (10)第四章安装及调试 (11)4.1准备工作 (11)4.2安装 (12)第五章使用与维护 (12)5.1正常使用 (12)5.2特殊使用要求 (13)5.3维护 (14)5.4采煤工艺 (14)5.4.1炮采采煤工艺 (15)第六章配置简介 (17)6.1泵站 (17)6.2运输机 (18)6.3采煤机 (19)6.4铺网 (20)6.5炮采工作面前柱的柱型选择 (21)第七章故障及处理 (23)附录 (24)1.我公司系列组合顶梁液压支架已获国家多项专利 (24)2.技术加工执行标准 (24)3.技术要求 (24)4.包装运输 (24)5.公司承诺 (25)第一章概述ZH1600/16/24ZL系列整体组合悬移液压支架,是一种介于悬移顶梁液压支架与综采支架之间的自移式轻型液压支架。
整体组合悬移液压支架既保持了综采支架安全、支护强度大、移架速度快的特点，又具有适应性强、结构合理、稳定性好、体积小、重量经、易维护、易操作、移动灵活、运输方便，安全、高效、对操作工人的素质要求不高等特点。
整体组合悬移液压支架的主要技术特点是：1.工作面所有支架通过移动梁和悬挂系统全部连为一个整体；2.置于顶梁前后两侧的悬挂系统可使顶梁移步时平稳运行，避免了其它同类型支架的倒架现象；3.托梁带有移动倒向杆，既可避免支架的咬架现象，又可以适应带有倾角的工作面作业；4.使用中移架时,所移支架的立柱可全部同时提起；组合顶梁液压支架除可用于地质条件较好的工作面外，还可用于：直接顶、老顶、压力变化较大的工作面。
液压支架工安全操作规程(6篇范文)
液压支架工安全操作规程（6篇范文）第1篇液压支架工安全操作规程准备、检查与处理12、准备:1)工具:扳手、钳子、螺丝刀、套管、小锤、手把等。
2)备品配件:u型销、高低压密封圈、高低压管、常用接头、弯管等。
13、检查:1)支架前端、架间有无冒顶、片帮的危险。
2)支架有无歪斜、倒架、咬架,架间距离是否符合规定,顶梁与顶板接触是否严密,支架是否成一直线或甩头摆尾,顶梁与掩护梁工作状态是否正常等。
3)结构件:顶梁、掩护梁、侧护板、千斤顶、立柱、推移杆、调度座箱等是否开焊、断裂、变形,有无联结脱落,螺钉是否松动、压卡、钮歪等。
4)液压件:高低压胶管有无损伤、挤压、扭曲、拉紧、破皮断裂,阀组有无滴液,操作手柄是否齐全、灵活可靠,是否置于中间停止位置,管接头有无断裂,u型销子是否合格。
5)千斤顶与支架、刮板输送机的联接是否牢固可靠。
前部刮板输送机严禁软联接。
6)检查电缆槽(挡煤板)到支架前梁的高度是否能保证煤机顺利通过。
7)照明灯、信号闭锁、洒水喷雾装置等是否齐全、灵活可靠。
8)支架有无严重漏液卸载现象,有无立柱伸缩受阻使前梁不接顶现象。
9)铺网工作面,铺网的质量是否影响移架,联网铁丝接头是否伤人。
10)坡度较大的工作面,端(排)头支架及刮板输送机防滑锚固定是否符合质量要求。
14、处理:1)顶板与煤帮存在问题,应及时自行接顶或采取超前维护等方法处理。
2)支架歪架、倒架、咬架时,应立即进行调整处理。
3)更换、处理液压系统中损坏的胶管,插牢u型销。
4)清理支架前,两侧及座箱的障碍物,将管、线、通讯设施吊挂、绑扎整齐。
5)上述4方面存在的问题应及时处理,否则不得移架。
6)支架上的立柱、千斤顶、活塞不符合“作业规程”规定时,应采取措施进行处理。
三、移架操作及注意事项15、移架前预先发出警告,被移支架周围不得有人停留或通过。
16、正确选择适宜的拉架方式,顶破碎时要进行超前支护,并尽可能采用擦顶移架。
17、正常移架操作顺序:1)收回伸缩梁、护帮板、侧护板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作规程编号：LX-FS-A33824 悬移顶梁液压支架操作范本
In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior
Can Reach The Specified Standards
编写：_________________________
审批：_________________________
时间：________年_____月_____日
A4打印/ 新修订/ 完整/ 内容可编辑
悬移顶梁液压支架操作范本
使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
悬移顶梁液压支架是由数根单体液压支柱和两个箱形梁体组合而成，支架的两个箱型梁并排布置，是靠千斤顶的伸缩和滑杆导向机构来实现移动架，一梁支撑，一梁悬下前移。
所有的滑移型顶梁支架，其稳定性是依靠对顶底板的支撑实现的，因此，工作面的工程质量因素是非常重要的。
首先，在移架时要严格遵循操作规程，防止顶梁下滑歪斜，及时调整架间距，移架结束后要进行检查，并及时调整，以保证支护质量。
其次，要保证泵站压力在20MPa以上，并保证足够的注液时间来确保支架的初撑力。
一、操作准备
1、备齐注液枪、卸荷手把、锨、镐、锤、斧子、锯等工具，并检查工具是否完好、牢固可靠。
2、检查液压管路是否完好。
3、检查工作地点的顶板、煤帮和支护是否符合质量要求，发现问题及时处理。
二、操作顺序
悬移支架移架操作顺序：
收回前探梁→将主梁支柱卸荷提起→给水平缸注液移动主梁达到规定距离→给主梁支柱注液达到初撑力→升起前探梁→将副梁支柱卸荷提起→给水平缸注液移动副梁与主梁平齐→给副梁支柱注液达到初撑力。
三、操作时注意事项
1、移架前，必须观察顶板状况，进行敲帮问顶，摘除悬矸危岩和松动的煤帮，检查支架有无歪
斜、倒架、咬架现象，柱腿是否漏液，发现问题及时处理，并对所移区段内所有支架进行注液。
2、随时观察工作面动态，发现异常现象（如：巨大的震顶声、大量支柱卸荷或钻底严重、顶板来压显现强烈或出现台阶下沉现象等），必须立即发出警报，撤离所有人员，待顶板稳定后，由班（组）长按规定处理。
3、顶梁与顶板应紧密接触。
若顶板不平或局部冒顶时，必须用木料备实。
联网时不得出现空联。
4、严禁同时移相邻的两架支架。
5、移架时，必须一次移完整架支架，严禁只移主梁不移副
6、不准将支架的支柱支于浮煤（歼）上，坚硬底板要刨柱窝、见麻面；底板松软时，支柱必须穿鞋。
7、必须掌握好支架的支撑高度：最大支撑高度应小于支架设计最大高度0.1米，最小支撑高度应大于支架设计最小高度0.2米。
当工作面实际情况无法符合上述要求时，必须报告班（组）长，按规定进行处理。
四、收尾工作
1、清理好现场，整理好架内的管线；将工具、备件等运送到指定地点。
2、按规定进行交接班。
