不同直径冲头对薄膜冲击性能测试结果的影响
不同直径冲头对薄膜冲击性能测试结果的影响
摘要：薄膜的抗冲击性能是反映其柔韧性的一项重要的性能指标，是评价薄膜质量优劣的重要依据。
本文利用Labthink兰光FIT-01薄膜冲击试验仪的不同直径冲头对同一薄膜样品的抗摆锤冲击能进行检测，并对试验原理、设备参数及试验过程进行了描述，试验结果证明不同直径的冲头其测试结果并不相同。
企业在比较包材的抗冲击性能时，应使用同一直径的冲头，以防止因冲头直径的不同，对试验结果产生影响。
关键词：抗摆锤冲击能、薄膜冲击试验仪、冲头、直径、柔韧性、薄膜
1. 意义
薄膜的抗摆锤冲击能是衡量其抗冲击性能的物理量，一般来说，抗摆锤冲击能越高，薄膜的抗冲击性能越好，柔韧性越好。
薄膜在用于包装产品后，在后期的运输、存储过程中难免会受到外力的冲击、撞击，若薄膜的抗冲击性能较差，则易在这种冲击或撞击作用下发生破袋，故良好的抗冲击性能是薄膜材料必备的性能之一。
薄膜的抗摆锤冲击能一般通过薄膜冲击试验仪进行测试，检测的是冲头冲破试样时消耗的能量值。
一般来说，直径小的冲头在冲击薄膜时与薄膜的接触面积较小，而直径较大的冲头与薄膜的接触面积大，理论上而言，这种接触面积的不同使得冲头冲破试样时消耗的能量是不同的，为了验证这一结论，本文分别利用不同直径的冲头测试薄膜的抗摆锤冲击能。
2. 试验样品
本次试验所采用的试验样品为包装用单层聚乙烯(PE)薄膜材料。
3. 依据标准
目前，国内薄膜材料抗摆锤冲击能量的检测标准为GB 8809-1988《塑料薄膜抗摆锤冲击试验方法》。
4. 试验设备
本文检测样品抗摆锤冲击能的试验设备为济南兰光机电技术有限公司自主研发生产的FIT-01薄膜冲击试验仪。
4.1 试验原理
本试验的基本试验原理为能量守恒，并忽略了试验过程中空气等阻力消耗的能量。
试验时，将摆锤从某一高度释放，使冲头以一定的速度冲破试样后，并继续向上运动一定高度后回落。
通过测试冲头在冲破试样前后的能量变化，得到试样的抗摆锤冲击能。
图1 FIT-01薄膜冲击试验仪
4.2 设备参数
●冲击能量为1 J、2 J、3 J（可扩展到5 J），分辨率为0.001 J。
●冲头直径尺寸分为25.4 mm、19 mm、12.7 mm三种，其余非标尺寸可定制。
●设备上试样夹口直径分别为89 mm、60 mm可选。
●量程可调，电子式测量轻松准确地实现各种测试条件下的试验。
●试样气动夹紧，摆锤气动释放以及水平调整辅助系统有效地避免了人为因素引起的系统误差。
●系统自动统计试验数据，直观地将测试结果展示给用户。
●支持Lystem TM实验室数据共享系统，统一管理试验报告和试验结果。
4.3 适用范围
(1) 本设备专业适用于塑料薄膜、薄片、复合膜、金属箔片等材料抗摆锤冲击性能的精确测定，还可用于纸张、纸板的抗摆锤冲击性能测试，如烟包镀铝纸、利乐包装铝塑纸复合材料等。
(2) 该设备满足多项国家和国际标准：GB 8809、ASTM D3420、NF T54-116。
5. 试验过程
(1) 沿样品卷膜表面的宽度方向随机裁取10 cm × 10 cm的试样片20片, 将试样放置在温度23±2 ℃、45% ~ 55%RH环境下状态调节至少4 h，并在此环境下试验。
(2) 利用测厚仪测试试样的厚度，测试10点，取10点测试结果的算术平均值。
(3) 选择直径为12.7 mm的冲头进行试验，试样的夹口直径均选择89 mm。
(4) 按照设备的要求进行设备校准。
(5) 将试样平展的装夹到设备的试样夹持器中，试样不应有皱折或张力过大的现象。
图2 试样装夹过程
(6) 进入试验界面，将摆锤固定好，点击试验按钮，摆锤自动落下，冲击试样，设备显示试样的抗摆锤冲击能。
(7) 依次对随机抽取的10片试样进行抗摆锤冲击能的测试。
(8) 换成直径19 mm的冲头，按照(4) ~ (7)的步骤测试剩余10片试样的抗摆锤冲击能。
6. 试验结果
试样的厚度为79.6 μm，采用直径为12.7 mm的冲头试验时，10片试样抗摆锤冲击能的平均值为0.863 J，采用直径为19 mm的冲头试验时，10片试样抗摆锤冲击能的平均值为1.731 J。
7. 结论
在检测薄膜的抗摆锤冲击能时，使用不同直径的冲头其对应的试验结果相差较大，试验结果间无可比性，因此，企业在通过检测薄膜的抗摆锤冲击能对比分析包装材料的抗冲击性能及柔韧性能时，应使用同一直径的冲头进行试验。
FIT-01薄膜冲击试验仪在测试薄膜的抗摆锤冲击能方面具有测试精度高、试验结果准确、适用范围广、智能化程度高等优点，是一款实用性极强的检测设备。
济南兰光机电技术有限公司是一家专业从事包装检测设备研发与生产的高新技术企业，在为客户提供先进、高精度的检测设备的同时，还可提供高效、贴心、准确、及时的包装检测服务，涉及的检测设备与服务范围涵盖了包装的阻隔性、物理机械性能、卫生性能等全方位性能指标，欲了解相关的设备与服务信息，您可登陆济南兰光公司网站查看具体信息或直接致电咨询。
愈了解，愈信任！Labthink兰光愿借此与行业中的企事业单位增进技术交流与合作。
Labthink兰光，专业致力于为包装、食品、医药、日化、印刷、胶粘剂、汽车、石化、生物、建
筑及新能源等领域客户提供行业咨询、产品销售、售后服务、风险控制解决方案。
Labthink兰光目前生产销售的设备百余款，检测仪器涉及包装材料的阻隔性能检测、厚度检测、物理机械性能检测、包装容器的密封性能检测等方面，致力于为客户提供全面、专业、精湛的包装安全解决方案，帮助客户从风险控制入手，提高企业质量安全意识，减少企业成本流失。
Labthink兰光包装检测设备有：透气度仪、等圧法透氧测试仪、水蒸气透过率测定仪、蒸发残渣恒重仪、食品包装反压蒸煮锅、汽车内饰材料雾化仪、摩擦系数检测仪、迁移量及不挥发物测定仪、压差法透气性测试仪、透光率雾度测定仪、揉搓试验仪、迁移测试池、包装热封性测试仪、薄膜厚度仪、光泽度仪、纸箱抗压机、锂电隔膜透气度测定仪、密封性能测试仪、瓶盖扭力仪、电子剥离试验机、薄膜拉力试验仪、薄膜纸张撕裂度仪、落镖冲击测试仪、持粘力测试仪、摆锤式冲击试验机、落球冲击试验仪、标准对色灯箱、包装顶空气体分析仪、薄膜热收缩仪、初粘力测试仪、持粘力测试仪、油墨耐磨测试仪、纸箱堆码试验机、溶剂残留测定仪、胶带保持力测试仪、胶塞穿刺力测试仪、包装印刷气相色谱仪、摆锤式冲击试验机等。
如需了解更多检测仪器的详细信息与操作方法，可直接登录济南兰光公司网站或致电咨询！济南兰光机电技术有限公司愿借此与行业中的企事业单位增进技术交流与合作。
GBT 1732-93 漆膜耐冲击测定法
GBT 1732-93 漆膜耐冲击测定法的制备5.1试板应选用平整、清洁、无锈蚀、无凹凸不平的金属板材，如钢板、铝板等。
5.2试板的尺寸为100mm×150mm×（0.5～1.0）mm。
5.3试板表面应清洁干燥，涂布前不得用手触摸试板表面。
6试验步骤6.1将试板平放在铁砧上，试板边缘与铁砧凹槽边缘保持平行，试板中心与铁砧凹槽中心对准。
6.2将冲头中心与铁砧凹槽中心对准，使冲头与试板中心重合。
6.3将重锤从滑筒的最高位置自由落下，落下高度为50cm。
6.4观察试板表面，如出现漆膜破坏，则将落下高度减小，反之，将落下高度增加，直到落下高度与试板表面无漆膜破坏为止。
7结果表示7.1试验结果以最后一次落下高度为试板漆膜耐冲击性能的指标。
7.2试验结果应报告落下高度及试验结果。
和地点；f.试验结果及分析；g.结论和建议。
5.1试板的材料和尺寸应符合GB 9271和GB708的技术要求。
马口铁板的尺寸为50mm×120mm×0.3mm，薄钢板的尺寸为65mm×150mm×0.45～0.55mm（用于测腻子耐冲击性）。
5.2试验样板的处理和涂装应按照GB1727的规定制备试板。
5.3试板应按照产品标准规定的条件和时间进行干燥和状态调节。
除非另有规定，干燥试板应在温度为23±2℃和相对湿度为50%±5%的环境条件下至少调节16小时。
5.4漆膜厚度应按照GB 1767的规定测定漆膜厚度。
6测试步骤6.1测试条件应在温度为23±2℃和相对湿度为50％±5％的条件下进行测试。
6.2冲击试验步骤如下：将涂漆试板漆膜朝上平放在铁贴上，试板受冲击部分距边缘不少于15mm，每个冲击点的边缘相距不得少于15mm。
重锤借控制装置固定在滑筒的某一高度（其高度由产品标准规定或商定），按压控制钮，重锤即自由地落于冲头上。
提起重锤，取出试板。
薄膜检测标准与方法简介

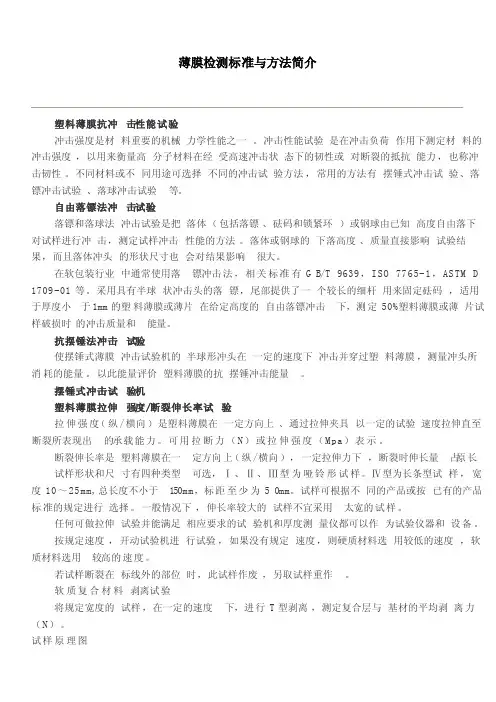

薄膜检测标准与方法简介塑料薄膜抗冲击性能试验冲击强度是材料重要的机械力学性能之一。
冲击性能试验是在冲击负荷作用下测定材料的冲击强度，以用来衡量高分子材料在经受高速冲击状态下的韧性或对断裂的抵抗能力，也称冲击韧性。
不同材料或不同用途可选择不同的冲击试验方法，常用的方法有摆锤式冲击试验、落镖冲击试验、落球冲击试验等。
自由落镖法冲击试验落镖和落球法冲击试验是把落体（包括落镖、砝码和锁紧环）或钢球由已知高度自由落下对试样进行冲击，测定试样冲击性能的方法。
落体或钢球的下落高度、质量直接影响试验结果，而且落体冲头的形状尺寸也会对结果影响很大。
在软包装行业中通常使用落镖冲击法，相关标准有GB/T 9639，I SO7765-1，AS TM D 1709-01等。
采用具有半球状冲击头的落镖，尾部提供了一个较长的细杆用来固定砝码，适用于厚度小于1mm的塑料薄膜或薄片在给定高度的自由落镖冲击下，测定50%塑料薄膜或薄片试样破损时的冲击质量和能量。
抗摆锤法冲击试验使摆锤式薄膜冲击试验机的半球形冲头在一定的速度下冲击并穿过塑料薄膜，测量冲头所消耗的能量。
以此能量评价塑料薄膜的抗摆锤冲击能量。
摆锤式冲击试验机塑料薄膜拉伸强度/断裂伸长率试验拉伸强度（纵/横向）是塑料薄膜在一定方向上、通过拉伸夹具以一定的试验速度拉伸直至断裂所表现出的承载能力。
可用拉断力（N）或拉伸强度（M pa）表示。
断裂伸长率是塑料薄膜在一定方向上（纵/横向），一定拉伸力下，断裂时伸长量占原长试样形状和尺寸有四种类型可选，Ⅰ、Ⅱ、Ⅲ型为哑铃形试样。
Ⅳ型为长条型试样，宽度10～25mm,总长度不小于150mm，标距至少为50mm。
试样可根据不同的产品或按已有的产品标准的规定进行选择。
一般情况下，伸长率较大的试样不宜采用太宽的试样。
冲击性能
1 Zi (M i M a ) M
i
为落锤质量等级顺序号； ni为落锤质量为 Mi 破坏或不
破坏的试样数； Zi为从 M0 开始质量增加的次数。
例 题
固定试验高度H＝ 1.5m ，落锤质量改变△M=0.2Kg,对20个试样 进行冲击试验，结果如图示：
计算A、N等值如表
i 1 2 3 4(=k) 锤的质量 Kg 1.6 1.4 1.2 1.0 ni （0） 0 2 6 3 11 (n0) ni， （X） 1 5 3 0 9 (nx) ni 1 5 3 0 9 (N=nx) zi 3 2 1 0 nizi 3 10 3 0 16 (A)
使用范围
拉伸剪切都适用于胶接材料；
单面和双面压缩剪切适用于层压材料和取向材料； 短梁剪切适用于各种纤维材料和层压材料；
一、概念及原理
（一）测试原理
试样在受剪切力作用时，作用在试样两侧面上外力的合力大 小相等，方向相反，作用线相隔较远，并将各自推着所作用 的试样部分沿着与合力作用线平行的受剪面发生位移，直至
试样制备
试样可以模塑成型或机械加工制备。
各向异性的板材试样，纵横各特征方向切割样条；
1型板材试样
厚度大于10.2mm，单面加工成(10.0±0.2)
mm；
2型板材试样
厚度小于12.9mm时，取原厚度试验； 厚度大于12.9时，单面加工成（12.7±0.2）mm。
试验时加工面背向冲锤。
ｈ——试样的厚度，mm
ｂ——试样宽度或缺口试样的剩余宽度，mm
（四）影响因素
（1）冲击过程的能量消耗
当能量达到产生裂纹和裂纹扩展所需要的能量时，试样便开始破裂直到完
漆膜冲击试验机使用说明 冲击试验机技术指标
漆膜冲击试验机使用说明冲击试验机技术指标漆膜冲击试验机使用说明：■漆膜的冲击强度以1公斤重锤冲击漆膜而不致使其引起损坏的最大高度以厘米表示之。
两次测定之差应在 /—1厘米范围之内。
■在空气温度25 /—1C和相对湿度70%以下条件进行试验。
■依照产品标准所规定制备样板；底材使用50mmx120mmx0.3mm 的马口铁或符合GB708技术要求的薄钢板，尺寸为65mmx150mmx0.45～0.55mm（供测腻子时使用）。
■把样板放置在枕垫上紧贴与凹孔上，漆膜朝上，受冲击点距样板边缘不少于15毫米；一个样板测量多次时，应使每个冲击点边缘相距不少于15毫米；■用掌控器螺钉固定好高度，按压掌控螺钉，重锤即自由落在冲杆上，冲杆将冲击力传到样上。
■将重锤升起，重锤的挂钩自动被掌控器挂住，取出样板，用四倍放大镜或目测（假如标准允许目力察看），当漆膜没有裂纹，皱皮或剥落现象时，可增大重锤下落高度，直至漆膜破坏，或能经受50厘米高度的冲击为止。
每次试验都应在不同的样板位置进行。
依据漆膜的坚牢程度，每次重复时加添高度2～10米。
相关设备低温试验箱漆膜冲击试验机用途：该产品测定漆膜在不同冲击力作用下不被破坏的耐冲击强度。
漆膜冲击试验机使用前的检查与调整：■检查冲杆中心是否与枕垫块凹孔中心一致，若有偏差时，可调整冲击块紧母上的内六方镙钉。
■检查定位标是否对零线：将重锤放下察看定位标上刻线是否与零线重合，有偏差时可调整定位标两侧的螺钉。
漆膜冲击试验机参数：■导管刻度：120 /—0.5cm。
■冲锤质量：1.0, 1.36, 2.0kg。
■冲头直径：8, 15.87, 20 毫米。
■高度范围：冲锤下落高度0－120、■冲击高度： O～50cm。
■重锤重量： 10001g。
■冲头钢球直径：ф8毫米。
■执行指标：GB/T1723—93 ASTMD2794 ASTMG14 IBCI5C139、弹性冲击试验器标准与用途：该仪器是依据ASTMD2794、ISO6272标准要求设计制造的。
摆锤法测试塑料薄膜的抗冲击能量的原理
三泉中石sumspring
摆锤法测试塑料薄膜的抗冲击能量的原理
摆锤的形状大小很多，用于薄膜的抗冲击试验的多半是用圆球形来测试以确保测试值的准确性，国家质检院专业人士一般选用摆锤法智能摆锤冲击测试仪来检测塑料薄膜的抗冲击能量，下面简单阐述一下仪器的性能与测试的原理：
基本简介
适用于测定塑料薄膜、复合膜、片材等材料抗摆锤冲击强度的测定。
满足执行标准GB 8809-88、ASTM D3420、NF T54-116。
参照参数
冲击能量1J，2J，3J（常规）
分辨率0.001J
冲头尺寸Ф25.4mm，Ф19mm，Ф12.7mm（非标可定制）
试样夹口直径Ф89mm，Ф60mm
试样尺寸100 mm x 100 mm 或Ф100mm
外型尺寸540mm×430mm×630mm（长宽高）
重量47kg
环境要求
环境温度15-35℃
相对湿度最高80%，无凝露
气源压力0.6 MPa （气源用户自备）
电源AC 220V 50Hz
测试原理
通过摆锤法半圆球型的冲头以一定的冲击速度冲击并冲破试样，从而测量出冲头所消耗的能量，以此能量来评价薄膜试样的抗摆锤冲击能量值。
仪器规格：摆锤冲击测试仪ZJM-60。
cmt冲击实验报告

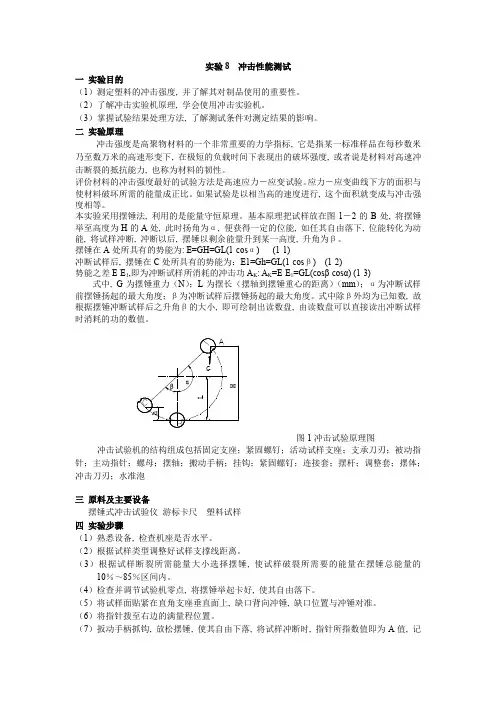

实验8冲击性能测试一实验目的（1）测定塑料的冲击强度, 并了解其对制品使用的重要性。
（2）了解冲击实验机原理, 学会使用冲击实验机。
（3）掌握试验结果处理方法, 了解测试条件对测定结果的影响。
二实验原理冲击强度是高聚物材料的一个非常重要的力学指标, 它是指某一标准样品在每秒数米乃至数万米的高速形变下, 在极短的负载时间下表现出的破坏强度, 或者说是材料对高速冲击断裂的抵抗能力, 也称为材料的韧性。
评价材料的冲击强度最好的试验方法是高速应力－应变试验。
应力－应变曲线下方的面积与使材料破坏所需的能量成正比。
如果试验是以相当高的速度进行, 这个面积就变成与冲击强度相等。
本实验采用摆锤法, 利用的是能量守恒原理。
基本原理把试样放在图1－2的B处, 将摆锤举至高度为H的A处, 此时扬角为α, 便获得一定的位能, 如任其自由落下, 位能转化为动能, 将试样冲断, 冲断以后, 摆锤以剩余能量升到某一高度, 升角为β。
摆锤在A处所具有的势能为: E=GH=GL(1-cosα) (1-1)冲断试样后, 摆锤在C处所具有的势能为：E1=Gh=GL(1-cosβ) (1-2)势能之差E-E1,即为冲断试样所消耗的冲击功A K: A K=E-E1=GL(cosβ-cosα) (1-3) 式中, G为摆锤重力（N）；L为摆长（摆轴到摆锤重心的距离）（mm）；α为冲断试样前摆锤扬起的最大角度；β为冲断试样后摆锤扬起的最大角度。
式中除β外均为已知数, 故根据摆锤冲断试样后之升角β的大小, 即可绘制出读数盘, 由读数盘可以直接读出冲断试样时消耗的功的数值。
图1冲击试验原理图冲击试验机的结构组成包括固定支座；紧固螺钉；活动试样支座；支承刀刃；被动指针；主动指针；螺母；摆轴；搬动手柄；挂钩；紧固螺钉；连接套；摆杆；调整套；摆体；冲击刀刃；水准泡三原料及主要设备摆锤式冲击试验仪游标卡尺塑料试样四实验步骤（1）熟悉设备, 检查机座是否水平。
冲击试样尺寸的变化对冲击试验功的影响
不同尺寸试样与冲击吸收功试验结果之间的关系摘要：对Q370R不同尺寸试样在室温下进行冲击试验，研究了试样宽度、厚度与冲击吸收功之间的关系。
得出以下结论：关键词：不同尺寸冲击吸收功线性分布1、前言压力容器用钢板是国民经济建设中一类重要的钢铁材料，普遍应用于化工原料储罐、石油和液化天然气储罐等承压容器方面[1,2]，而冲击性能是此类钢的一项重要力学性能。
我们在长期大量的试验中发现冲击试样的尺寸变化对冲击吸收功影响较大，且冲击功与承载面积间并非成线性关系，因此研究大小冲击试样冲击功的变化及关联具有现实意义。
本文通过采用几种不同尺寸的试样进行常温冲击试验，统计分析大量数据，揭示了不同尺寸试样对冲击功变化的等效比值，为我们以后在实际工作中提供原则依据。
2、试样材料和试样方法Q370R（原牌号为15MnNbR）钢是国内近年研制出来的一种新型钢材，具有耐高温，抗低温等优良的综合性能，可用于制造大型液化石油气球罐、锅炉容器，热能设备，造桥，重型机械等等。
我们用兰石球罐公司提供的同一炉批次板厚δ=42mm的Q370R试板作为试验材料，加工成10×10×55mm，10×7.5×55 mm，10×5.0×55 mm三种尺寸的横向夏氏V型缺口试样，每批10组，每组3件，共计90件。
冲击试验在常温下、按照GB/T229-2007进行，测定了试样的冲击功A。
k冲击试样的尺寸和冲击功见表一、表二、表三.3、试验用钢Q370的力学性能ReL/MPa Rm/MPa A/%350 520 334、kA值与S的关系对Q370R钢板三种尺寸的夏氏V型缺口试样的进行冲击试验，结果见表1，图1表1 试样尺寸不同，面积与kA统计结果序号试样尺寸（mm）平均宽度（mm）平均厚度（mm）平均面积（mm2）平均kA比值（k iA/k10A）1 10×10×55.0 10.00 10.00 100.00 215.833 12 10×7.5×55.0 10.05 7.52 75.64 162.9667 0.7553 10×5.0×55.0 10.03 5.02 50.30 104.69 0.4855、不同面积下的冲击功的变化曲线见图1从图1中可以看出随着试样面积增加，kA值也在一定范围非线性的增加。
塑料薄膜抗冲击性能测试你知多少
塑料薄膜抗撞击性能测试你知多少在包装和料子工业中，塑料薄膜的抗撞击性能是一个至关紧要的料子特性。
了解料子在撞击下的表现有助于确保其在实际应用中的可靠性和安全性。
本文将介绍两种常用的塑料薄膜抗撞击性能测试方法：自由落镖法和抗摆锤撞击法。
这些方法可以用来评估料子在不同条件下的抗撞击本领。
自由落镖法自由落镖法是一种测试料子抗撞击性能的方法，它通过自由落镖的撞击来测定塑料薄膜或薄片试样的破损能量。
这种方法通常适用于厚度小于1mm的薄片试样。
【试验原理】试验的原理是当自由落镖从确定高度自由下落时，它具有确定的动能，当撞击试样时，会将一部分动能传递给试样。
试样的抗撞击本领取决于其能够经受的动能大小。
假如试样破损，动能将被部分吸取，从而使试样受到撞击的质量越大，动能越大，抗撞击本领越高。
【试验设备】自由落镖法所需的测试设备包含撞击试验机、试样夹具、电磁铁、定位装置、缓冲和防护装置、锁紧环等。
试验中使用的落镖通常由铝、酚醛塑料或其他硬度相像的低密度料子制成，具有半球形的头部和一根圆柄，圆柄用于安装和卸载砝码。
【测试方法】实在的测试步骤包含将试样夹紧在环形夹具之间，加上适当的砝码，提升自由落镖到规定的高度，然后释放自由落镖，使其自由下落撞击试样。
假如试样未破损，可以重新测试。
试验结束后，依据试样的破损率计算抗撞击强度。
抗摆锤撞击法抗摆锤撞击法是另一种常用的测试塑料薄膜抗撞击性能的方法，它通过使用摇摆的锤头来撞击试样来评估其抗撞击本领。
这种方法适用于撞击破损质量大于50g的料子。
【试验原理】在抗摆锤撞击法中，试样被固定在一个特定的位置，而摇摆的锤头被释放，击中试样。
试样的抗撞击性能取决于它能够经受的撞击力。
【试验设备】抗摆锤撞击法所需的测试设备包含摆锤撞击试验机、试样夹具、摆锤系统和撞击锤头。
试验机的设计允许锤头以确定速度摇摆，并撞击试样。
【测试方法】测试方法涉及将试样夹紧在夹具中，然后释放摇摆的锤头，使其摇摆并撞击试样。
1mm厚的薄片冲击测试标准
1mm厚的薄片冲击测试标准
薄片冲击测试是一种常见的材料力学测试方法，用于评估材料
在受到冲击载荷时的性能和耐久性。
对于1mm厚的薄片冲击测试，
通常会参考国际标准化组织（ISO）或者美国材料和试验协会（ASTM）等相关标准。
首先，ISO 7765-2标准涉及了薄片材料的冲击试验方法。
该标
准包括了不同类型的冲击试验方法，例如冲击弯曲试验、Charpy冲
击试验等，可以根据具体的应用需求选择适当的试验方法进行测试。
另外，ASTM D3763-18标准则是关于高速冲击试验方法的标准
指南。
该标准适用于测定材料在高速冲击载荷下的性能，可以帮助
评估材料的韧性和抗冲击能力。
在进行1mm厚薄片的冲击测试时，需要根据具体材料的特性和
使用环境选择合适的测试标准，并严格按照标准规定的试验方法和
条件进行测试。
测试过程中需要注意样品的制备、试验设备的校准
和试验条件的控制，以确保测试结果的准确性和可靠性。
此外，还需要考虑冲击测试的数据分析和结果解读，以便对材
料的性能进行评估和比较。
因此，在进行薄片冲击测试时，需要综合考虑材料的力学性能、试验标准要求和实际应用需求，以确保测试结果能够准确反映材料在冲击载荷下的性能表现。
薄膜摆锤冲击试验机校准报告
薄膜摆锤冲击试验机校准报告1.引言薄膜摆锤冲击试验机广泛应用于塑料、橡胶、纸张等材料的冲击强度测试。
为确保测试结果的准确性和可靠性，对薄膜摆锤冲击试验机进行定期校准十分重要。
本报告旨在对薄膜摆锤冲击试验机进行校准，并详细描述校准方法和结果。
2.校准方法本次薄膜摆锤冲击试验机的校准采用以下步骤：(1)检查试验机的外观是否完好，并清除可能影响测试精度的脏污。
(2)采用标准质量块校准摆锤的质量。
标准质量块需要具备稳定的质量值和精确的标定值。
(3)校准冲击能量的传递系统。
在测试过程中，冲击能量的传递系统的准确性对测试结果有重大影响。
(4)测试不同质量的标准质量块，记录冲击能量的测量结果并与标定值对比。
(5)若测量结果与标定值存在差异，对摆锤冲击试验机进行调整，使测量结果与标定值达到一致。
3.校准结果(1)外观检查表明，薄膜摆锤冲击试验机外观完好，没有脏污影响测试结果的问题。
(2) 标定的质量块稳定质量为5kg，精确标定值为50J。
(3)在校准冲击能量传递系统过程中，发现部分连接件存在松动现象，对其进行了紧固处理。
(4)测试了5个不同质量的标准质量块，测量结果如下表所示：质量块质量（kg）测量结果（J）标定值（J）差异（%）110.20102%220.10200.5%330.05300.17%440.15400.38%549.80500.4%根据以上校准结果，可以得出以下结论：-薄膜摆锤冲击试验机经过校准后，测试结果与标定值基本吻合，在可接受范围内。
-校准结果表明，薄膜摆锤冲击试验机的测量精度较高，适用于精确的冲击强度测试。
4.结论经过本次校准，薄膜摆锤冲击试验机的测量结果与标定值基本吻合，在可接受范围内，证明试验机的测量精度较高。
校准结果表明，该薄膜摆锤冲击试验机适用于精确的冲击强度测试。
在日常使用过程中，应定期进行校准，以确保测试结果的准确性和可靠性。
5.建议为了进一步提高薄膜摆锤冲击试验机的测试精度，建议在校准过程中注意以下几点：-定期检查试验机的外观，并及时清除可能影响测试精度的脏污和污染物。
