离心通风机叶轮的设计方法简述
离心通风机设计方法
离心通风机设计方法
首先，在机械设计方面，需要确定通风机的型号和规格。
根据具体的使用需求和风量计算，选用适当的型号。
通风机的型号大小直接影响到其性能和功耗。
同时，需要确定通风机的转速和功率。
转速的选择需要平衡风量、静压、效率和噪音等方面的要求。
功率的大小是决定驱动设备的能力。
其次，在流体动力学方面，需要对通风机的叶轮进行设计。
叶轮的设计是通风机性能的关键。
首先需要确定叶轮的几何参数，包括叶片数、倾角、展弦比等。
这些参数的选择取决于需要的风量、静压和效率。
同时，还需要对叶轮进行流场分析和优化设计，以提高流体的流通性能，并减小能量损失。
此外，材料的选用也是设计离心通风机时需要考虑的重要因素之一、离心通风机在使用中会受到较大的载荷和振动，因此需要选择具有足够强度和刚度的材料。
常见的材料包括铁、钢、铝和合金等。
选择适当的材料可以提高通风机的可靠性和使用寿命。
除了上述三个方面的设计，还需要考虑其他一些因素。
例如，通风机的噪音控制。
通风机在工作过程中会产生噪音，因此需要采取一定的措施进行噪音控制，如通过降低转速、增加隔音材料等。
另外，还需要考虑通风机的安装和维护。
通风机的安装需要保证其与周围环境的良好密封性，以避免泄漏和能量损失。
维护方面，要定期对通风机进行清洁和检测，保持其良好的工作状态。
总之，离心通风机的设计涉及到机械设计、流体动力学和材料选用等方面。
通过合理的设计和选择，可以提高通风机的性能和使用寿命，提供良好的通风效果。
离心泵的设计叶轮的设计
概述
1982 年，A．布斯曼较早地在离心泵叶轮上采用对数螺旋线。1961 年，J． 郝比奇在“模型挖泥泵特性”一文中，通过实验指出，采用对数螺旋线叶形叶轮 的泵，其输送清水和浆体时的效率均高于渐开线等叶形的叶轮。目前渣浆泵叶轮 叶片型线设计中，比较广泛地采用对数螺旋线。本次的叶轮设计是以劳学苏以及 何希杰提出的螺旋离心泵叶轮叶片工作面和负压面空间曲线方程为依据进行的 设计，叶轮叶片型线为对数螺旋线。
订做机械设计（有图纸ＣＡＤ和ＷＯＲＤ论文） ＱＱ １００３４７１６４３ 或ＱＱ ２４１９１３１７８０
θ r Z N θ r Z
67.6 8.4 97.1 22 495 12.5 59.8 63.1 26.3 92.9 23 517.5 12.2 55.7 58.7 24.3 88.8 24 520 12 55.2 54.4 22.4 84.7 50.4 21.1 80.5 405 20.3 76.4 427.5 16.3 72.2 450 14.1 68.1 472.5 13 64
（5） b2 b3 曲面螺线方程：
2
θ = −150� ～ − 100�
订做机械设计（有图纸ＣＡＤ和ＷＯＲＤ论文） bb
（6）
3 4
r = 99.8[1 − 0.006θ ] Z = 186.41[1 − 0.006θ ]
θ = −100� ～86�
曲面螺线方程：
θ = 86 ～520 ＱＱ １００３４７１６４３ 或ＱＱ ２４１９１３１７８０ r Z
取 α 2 =45 � 11．叶轮出口倾角 α 3 ：
α 3 =7.79 × ln n s − 24.03
=7.79 × ln 115.244 − 24.03 =12.95 � 取 α 3 =13 � 12．叶轮出口最小直径 D2 min ：
离心风机叶轮制作工艺流程

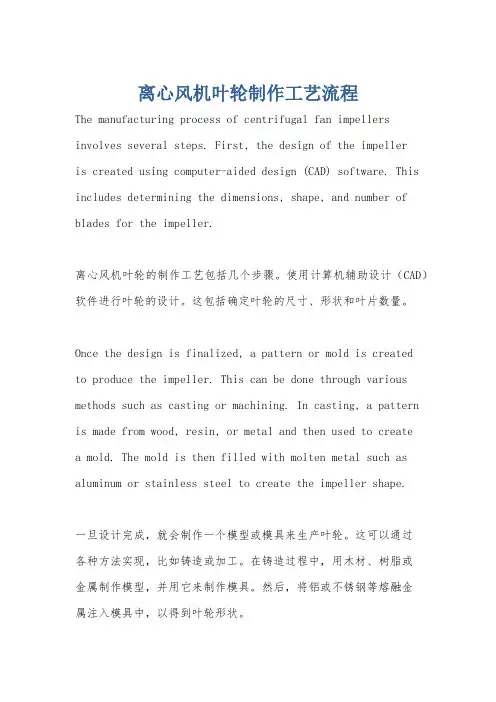

离心风机叶轮制作工艺流程The manufacturing process of centrifugal fan impellers involves several steps. First, the design of the impelleris created using computer-aided design (CAD) software. This includes determining the dimensions, shape, and number of blades for the impeller.离心风机叶轮的制作工艺包括几个步骤。
使用计算机辅助设计（CAD）软件进行叶轮的设计。
这包括确定叶轮的尺寸、形状和叶片数量。
Once the design is finalized, a pattern or mold is createdto produce the impeller. This can be done through various methods such as casting or machining. In casting, a pattern is made from wood, resin, or metal and then used to createa mold. The mold is then filled with molten metal such as aluminum or stainless steel to create the impeller shape.一旦设计完成，就会制作一个模型或模具来生产叶轮。
这可以通过各种方法实现，比如铸造或加工。
在铸造过程中，用木材、树脂或金属制作模型，并用它来制作模具。
然后，将铝或不锈钢等熔融金属注入模具中，以得到叶轮形状。
After casting, the impeller may go through additional processes such as heat treatment to improve its strength and durability. This involves subjecting the impeller to controlled heating and cooling cycles to modify its microstructure.在铸造完成后，叶轮可能需要经过其他工艺处理，比如热处理，以提高其强度和耐久性。
离心风机设计技巧
离心风机设计技巧离心风机是一种常见的工业设备，其主要用途是将气体或颗粒物质从一个区域输送到另一个区域。
离心风机的设计技巧对于其性能和效率至关重要，下面将介绍一些关键的设计技巧。
离心风机的叶轮是其最关键的部件之一。
叶轮的设计必须充分考虑气体流动和压力分布。
在设计叶轮时，需要考虑叶轮的尺寸、形状、叶片数量和角度等因素。
此外，叶片的厚度和倾斜角度也会影响叶轮的性能。
在进行叶轮设计时，需要使用计算机模拟和实验验证来评估其性能。
离心风机的进气口和出气口也是设计的关键因素之一。
进气口的设计应充分考虑气体的流动和压力分布，以确保气体能够顺畅地进入叶轮。
出气口的设计应使气体能够平稳地离开离心风机，并避免出现任何不必要的涡流或湍流。
第三，离心风机的驱动系统也是设计的重要因素之一。
驱动系统应能够为叶轮提供足够的动力，以确保离心风机能够高效地工作。
在选择驱动系统时，需要考虑其功率、效率和可靠性等因素。
通常，离心风机的驱动系统会选择电机或内燃机。
第四，离心风机的材料选择也是设计的关键因素之一。
材料的选择应基于离心风机的使用环境和要求。
例如，在高温或高压环境下使用时，需要选择能够耐受这些条件的材料。
另外，材料的选择还会影响离心风机的重量和成本。
离心风机的维护和保养也是设计的重要因素之一。
离心风机在工作过程中会受到磨损和腐蚀等影响，需要定期进行维护和保养，以确保其性能和寿命。
在设计离心风机时，需要考虑到维护和保养的难易程度，以便在使用过程中尽可能降低成本和时间。
离心风机的设计技巧涉及到叶轮设计、进气口和出气口设计、驱动系统选择、材料选择以及维护保养等方面。
在进行设计时，需要充分考虑这些因素，并使用计算机模拟和实验验证来评估其性能和效率。
(来自泵企业)离心泵叶轮设计步骤
离心泵叶轮设计步骤第一步：根据设计参数，计算比转速 ns 第二步：确定进出口直径 第三步：汽蚀计算 第四步：确定效率 第五步：确定功率 第六步：选择叶片数和进、出口安放角 第七步：计算叶轮直径 D2 第八步：计算叶片出口宽度 b2 第九步：精算叶轮外径 D2 到满足要求 第十步：绘制模具图离心泵设计参数作为一名设计人员，在设计一台泵之前，需要详细了解该泵的性能参数、使用场合、特殊要求等。
下表为本章中叶轮水力设计教程中使用的一组性能要求。
流量 Q 扬程 H 转速 n 效率 介质 装置汽蚀余量 特性曲线 37 60 2900 65 清水 3.3 高效率 单位：m^3/h 单位：m 单位：rpm （转/分） 设计工况的效率:% 温度、重度、含杂质情况、腐蚀性等 或给定几何吸入高度,单位：m 要求平坦、陡降，无过载（全扬程）、高效等确定泵进出口直径右图为一台 ISO 单级单吸悬臂式离心泵的实物图和装配图。
对于新入门的学习者， 请注意泵的进出口位置， 很多人会混淆。
确定泵的进口直径 泵吸入口的流速 取到 1.0-2.2m/s。
进口直径计算公式 一般取为 3m/s 左右。
从制造方便考虑，大型泵的流速取大些，以减小泵的体积，提高过流能力。
而从提高泵的抗汽蚀性能考虑，应减小吸入流速；对于高汽蚀性能要求的泵，进口流速可以此处下标 s 表示的是 suction（吸入）的意思 本设计例题追求高效率，取 Vs=2.2m/sDs=77,取整数 80确定泵的出口直径对于低扬程泵，出口直径可取与吸入口径相同。
高扬程泵，为减小泵的体积和排出管直径，可小于吸入 口径。
一般的计算公式为： Dd=(0.7-1.0)Ds此处下标 d 表示的是 discharge(排出)的意思 本设计例题中，取 Dd = 0.81Ds = 65泵进口速度进出口直径都取了标准值，和都有所变化，需要重新计算。
Vs = 2.05泵出口速度同理，计算出口速度= 3.10详细计算可参考江苏大学关醒凡教授编写的《现代泵技术手册》。
离心通风机设计方法
图 3-4 叶片进口处和分布不均匀
图 3-5 进口速度三角
3. 当气流进入叶片时有预旋，即 C1u ≠ 0 ：
由图 3-5 进口速度三角形可以得出：
w1
=
u1 − C1u Cosβ1A
= u1 (1− C1u )
Cosβ1A
u1
C1u = C1m tgα1
w1 = u1
⎜⎜⎝⎛ Cosβ1 A
+
Sinβ1A tgα1
下表所示：
b1 r1 : 0.2 0.4 1.0 2.0 3.0 4.0 1 k : 0.952 0.88 0.74 0.58 0.472 0.424
β 1A :
那么
34o 31.9o 27.7o 22.3o 18.5o 16.7o
D1
=3
240Qthξ1 π 2ntg β 1A
(3-7b)
式中 β 1A 为 β1A 的平均值。

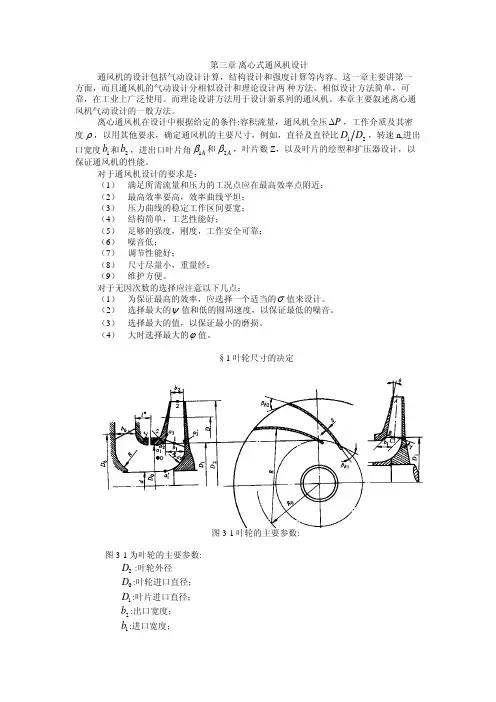

离心通风机在设计中根据给定的条件:容积流量，通风机全压 ΔP ，工作介质及其密 度 ρ ，以用其他要求，确定通风机的主要尺寸，例如，直径及直径比 D1 D2 ，转速 n,进出
口宽度 b1 和 b2 ，进出口叶片角 β1A 和 β2A ，叶片数 Z，以及叶片的绘型和扩压器设计，以
保证通风机的性能。 对于通风机设计的要求是： （1） 满足所需流量和压力的工况点应在最高效率点附近； （2） 最高效率要高，效率曲线平坦； （3） 压力曲线的稳定工作区间要宽； （4） 结构简单，工艺性能好； （5） 足够的强度，刚度，工作安全可靠； （6） 噪音低； （7） 调节性能好； （8） 尺寸尽量小，重量经； （9） 维护方便。 对于无因次数的选择应注意以下几点：
出口角小时，叶道较长，应采用较少叶片。同时 D1 D2 较小时，Z 也少一些为好，以免进
离心叶轮设计流程
离心叶轮设计流程Designing a centrifugal impeller involves a complex process that requires careful consideration of various factors. From conceptualization to final production, each step plays a critical role in ensuring the efficiency and performance of the impeller. The design process typically begins with an in-depth analysis of the requirements and constraints, which helps in defining the key parameters for the impeller.离心叶轮设计涉及到一个复杂的过程，需要仔细考虑各种因素。
从概念化到最终生产，每个步骤都在确保叶轮的效率和性能方面发挥着关键作用。
设计过程通常从对要求和约束的深入分析开始，这有助于定义叶轮的关键参数。
One of the crucial aspects of centrifugal impeller design is the aerodynamic performance. Engineers need to optimize the impeller geometry to achieve the desired pressure rise and flow rate while minimizing losses. Computational Fluid Dynamics (CFD) simulations are commonly used to analyze the fluid flow within the impeller and evaluate different designs before prototyping.离心叶轮设计的一个关键方面是空气动力性能。
叶轮机械原理作业
叶轮机械原理作业张硕 201520503005离心通风机设计设计一台离心通风机，其流量Q=90000m³/h ，压力P=4000pa ，介质为空气，进气状态为通风机的标准状态。
要求确定流通部分的形状和尺寸，并进行主要零部件的强度计算和材料选用。
一、叶轮设计制定390000/360025/Q m s ==；P=4000pa;进口压力pa P in 101325=，进口温度︒=20in t ，空气密度3/205.1m kg air =ρ(1)转速、叶片出口角和轮径的确定 选取转速n=1300r/min ， 比转速为6.71400025130054.554.5n 4343=⨯⨯=⨯=PQ s根据比转速值，由图5-5预选8.0=ψ，根据比转速和压力系数估算出叶片出口角2b β：︒---=⨯-⨯⨯+=⨯-⨯+=3.32107966.23835.06.711044.128.0107966.23835.0n 1044.1232532s 5-b 2ψβ 2b β值与通风机的压力P 关系密切。
经过多次试算，为了保证获得所需要的通风机压力，确定︒=352b β。
压力系数为：()815.06.711044.135107966.23835.02253=⨯⨯-⨯⨯+⨯=--ψ圆周速度为：()s m Pu 44.90815.02.14000222=⨯⨯==ρψ329.114.3130044.906013006022=⨯⨯==πu D取整，确定m D 3.12=()s m u 44.8860130014.33.16013003.12=⨯⨯=⨯=π853.044.8822.140002222=⨯==u P ρψ(2)确定叶轮入口参数。
由式（7-10），叶轮入口喉部直径为：330110)1(25.3vn n Q D ηνμτξ-=，由于是径向自由入口，轮毂比0d0==D ν。
采用锥弧形集流器，叶轮入口截面气流充满系数10=μ。
