红绿灯plc控制
1 编程练习1
十字路口红绿灯控制，东西绿、南北红亮30秒后，交换为东西红、南北绿亮30秒，如此往复循环。
编程练习2
可控的三盏红绿灯的亮灭。
绿
灯亮30秒后灭同时黄灯亮起10
秒后灭，同时红亮起，20秒后灭；再绿灯亮，如此往复循环。
由启动、停止按钮电路的工作。
若将其改为绿灯亮的最后10秒，黄灯一同亮10秒；而后绿黄灯同时灭，红灯亮起20秒，再循环。
程序如何改进？
编程练习3
程序设计，要求功能:用一个按钮控制组合吊灯的三档亮度：按钮闭合一次灯泡1点亮；闭合二次灯泡2点亮；闭合三次灯泡3点亮；再次闭合2次三个灯泡全灭；如此循环。
一个控制按钮，三个输出点分别控制三个灯。
编程练习4任务：电动机的起停控制。
三台电动机M1～M3，具有两种起停工作方式。
1．手动操作方式：分别用每个电动机各自的起停按钮控制起停状态。
2．自动操作方式：按下起动按钮，M1～M3每间隔5s 依次起动；按下停止按钮，M1～M3同时停止。
0501000000010500
0502....
3s 1s 2s。

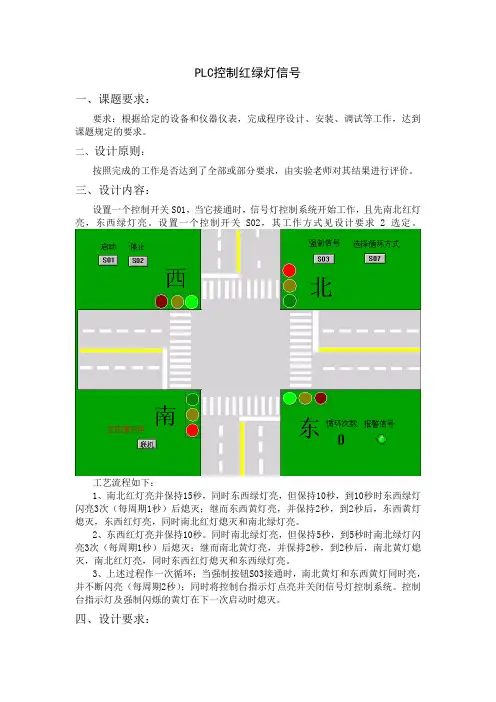

PLC控制红绿灯信号
PLC控制红绿灯信号一、课题要求：要求：根据给定的设备和仪器仪表，完成程序设计、安装、调试等工作，达到课题规定的要求。
二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。
三、设计内容：设置一个控制开关S01，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。
设置一个控制开关S02，其工作方式见设计要求2选定。
工艺流程如下：1、南北红灯亮并保持15秒，同时东西绿灯亮，但保持10秒，到10秒时东西绿灯闪亮3次（每周期1秒）后熄灭；继而东西黄灯亮，并保持2秒，到2秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。
2、东西红灯亮并保持10秒。
同时南北绿灯亮，但保持5秒，到5秒时南北绿灯闪亮3次（每周期1秒）后熄灭；继而南北黄灯亮，并保持2秒，到2秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮。
3、上述过程作一次循环；当强制按钮S03接通时，南北黄灯和东西黄灯同时亮，并不断闪亮（每周期2秒）；同时将控制台指示灯点亮并关闭信号灯控制系统。
控制台指示灯及强制闪烁的黄灯在下一次启动时熄灭。
四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC简易编程器编程⑵用计算机软件编程2、工作方式：A．红绿灯连续循环与单次循环可按S07自锁按钮进行选择，当S07为0时红绿灯连续循环，当S07为1时红绿灯单次循环；B．红绿灯连续循环，按停止按钮S02红绿灯立即停止；当再按启动按钮S01红绿灯重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02红绿灯完成一次循环后才能停止。
3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮S01 0000 SO1停止按钮S02 0001 SO2 选择循环方式按钮S07 0002 S07 强制按钮S03 0003 S03输出设备输出端口编号接考核箱对应端口南北红灯1000 H01东西绿灯1001 H02东西黄灯1002 H03东西红灯1003 H04南北绿灯1004 H05南北黄灯1005 H06 控制台指示灯1006 H07六、问题：红绿灯工作方式由实验老师设定：A．红绿灯连续循环与单次循环可按S07自锁按钮进行选择，当S07为0时红绿灯连续循环，当S07为1时红绿灯单次循环；B．红绿灯连续循环，按停止按钮S02红绿灯立即停止；当再按启动按钮S01红绿灯重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02红绿灯完成一次循环后才能停止。
十字路口红绿灯PLC控制
目录1。
项目要求 (1)1。
1十字路口红绿灯PLC控制系统的构成 (1)1。
2控制功能分析 (1)2.总体方案设计 (2)3．硬件电路图 (3)4．PLC的I/O控制点分配 (4)5．软件编制 (5)5.1PLC控制程序流程图如下： (5)5.2 PLC软件编制 (5)5.3组态王界面设计 (6)7软件调试 (7)7。
1PLC及组态王的调试 (7)7.2组态实时监控 (7)7。
3测试结果分析 (9)8。
心得体会 (9)附录 PLC控制程序 (10)十字路口红绿灯PLC控制1.项目要求1.1 十字路口红绿灯PLC控制系统的构成十字路口交通信号灯通常设置红、绿和黄三种颜色，但是有的路口仅设置红、绿两种，如果采用PLC控制则可少用两个控制点.现有一个十字路口，东西和南北方向每个路口都设有红色和绿色指挥信号灯，其示意图如下：图1—1十字路口交通信号灯示意图1。
2控制功能分析1.2.1 工作过程(1）接通启动开关后，信号灯系统开始工作，且以南北方向红灯先亮、东西方向绿灯才亮作为初始状态。
当断开启动开关时，全部信号灯熄灭。
(2）南北绿灯东西绿灯不能同时亮，否则系统自动熄灭信号灯并报警。
（3） 南北红灯持续25s ，与此同时东西绿灯亮维持20s ，然后闪烁3s 后熄灭。
接着东西黄灯亮2s ，然后南北绿灯亮。
(4） 东西红灯持续亮30s ，同时南北绿灯亮25s ，然后闪亮3s 后熄灭。
接着南北黄灯又亮2s ，然后东西绿灯亮。
南北和东西的信号灯,就这样按控制要求周而复始的进行工作. 1。
2。
2 控制要求要求采用PLC 作为控制中心,采用触摸屏或上位机(组态软件编程)监控。
（1). 控制系统应有电路联锁和保护功能。
（2）。
操作界面要求有动作效果，可以显示操作的进度。
（3）。
检测、控制信号要准确，安全、可靠。
1.2.3 硬件设计根据控制要求，主控设备选用PLC ，信号灯采用红、黄、绿灯泡(各4个),启动采用单刀开关实现。
欧姆龙plc交通信号灯的自动控制
欧姆龙plc交通信号灯的自动控制
实验九交通信号灯的自动控制
一、实验目的
1、掌握PLC功能指令的用法
2、掌握用PLC控制交通灯的方法
二、实验器材
1、PC机一台
2、PLC实验箱一台
3、演示屏——交通灯控制模块
4、编程电缆一根
5、导线若干
三、实验内容及步骤
1、设计要求
设计一个十字路口交通信号灯的控制程序。
要求为：南北向红灯亮10秒，东西向绿灯亮4秒闪3秒，东西向黄灯亮3秒，然后东西向红灯亮10秒，南北向绿灯亮4秒闪3秒，南北向黄灯亮3秒，并不断循环反复。
绿灯灭。
2、确定输入输出地址、并编写程序。
3、编译程序，无误后下载至PLC主机的存储器中，并运行程序。
4、调试程序，直至符合设计要求。
5、参考程序（交通灯.cxp）及接线表
输入输出
主机实验模块注释主机实验模块注释0000 K1 启动1002 SNG、PSNG 南北绿灯
0001 K2 停止1003 SNY 南北黄灯
1004 SNR、PSNR 南北红灯
1005 EWG、PEWG 东西绿灯
1006 EWY 东西黄灯
1007 EWR、PEWR 东西红灯
COM 24V COM2 24V
KCOM GND COM3 24V
欧姆龙ＰＬＣ交通信号灯的自动控制梯形图仿真。
用PLC实现交通红绿灯控制
01
02
03
维持交通秩序
红绿灯是交通信号控制的 重要工具，能够有效地控 制车辆和行人的通行，减 少交通事故的发生。
提高交通效率
通过合理的红绿灯控制， 可以优化交通流量，提高 道路的通行效率，缓解交 通拥堵。
保障行人安全
红绿灯的存在使得行人能 够在过街时得到有效的保 护，确保行人的安全。
红绿灯控制系统的基本原理
自动化调整
根据交通流量的变化，PLC可以自动调整信号灯 的配时方案，提高道路的通行效率。
交通流量的实时监测与控制
流量监测
通过安装于道路上的传感器，PLC可以实时监测道路的交通流量， 为交通管理部门提供决策依据。
流量控制
根据监测到的交通流量数据，PLC可以自动调整交通信号灯的配 时方案，实现交通流量的优化控制。
发展趋势
未来，随着物联网、大数据等技术的普及，PLC在智能交通系统中的 应用将更加广泛和深入，推动交通行业的智能化发展。
06
未来交通控制技术的发展趋势
物联网技术在交通控制中的应用
01
物联网技术通过传感器和通信设 备，实现交通信号灯、车辆、行 人的信息采集和互联互通，提高 交通管理效率和安全性。
02
01
02
03
04
信号灯
包括红灯、绿灯和黄灯等，用 于指示车辆和行人通行或等待
。
控制器
用于控制红绿灯的时序切换， 接收感应器信号并进行处理。
感应器
检测车辆和行人的流量及需求 ，将信号传输给控制器。
通讯模块
实现红绿灯控制器与上位机之 间的数据传输，便于远程控制
和管理。
03
PLC实现红绿灯控制的方法
PLC的选型与配置
十字路口交通灯PLC控制
I/O分配 7-2表
返回
实际接线图
根据I/O地址分 配，可画出PLC 的实际接线图如 图7-25所示。
图7-25 交通灯的实际接线图
返回
梯形图程序设计
根据定时器的功能明细表和I/O分配，设计的梯形图如图7-26所示。 ⑴程序使用IL/ILC指令控制系统的起停。当00000为ON时执行程序，否
图7-24 交通灯工作时序图 下一页
控制要求
4个时间段必须使用4个定时器来控制。为了明确各定时器的作用，以便于理解各个灯的状态转换的准
确时间，列出定时器的功能明细表如表7-1所示。
定时器
T0
T1
T2
TIM000 开始定时、
定时到，输出
ON
定时 南北绿灯、东
ON且保持。
30s
西红灯亮
南北绿灯灭；
下一页
梯形图程序设计
图7-26 交通灯梯形图
返回
时序图设计法
十字路口交通灯控制系统采用时序图设计法。时序图设计法的设计方法 归纳如下：
⑴详细分析控制要求，明确各输入/输出信号个数，合理选择机型； ⑵明确各输入和各输出信号之间的时序关系，画出各输入和输出信号的
工作时序图； ⑶把时序图划分成若干个时间区段，确定各区段的时间长短。找出区段
同时，01003 为ON使东西绿灯、南北红灯亮。 ⑸当TIM002定时时间到时，01003为OFF，使东西绿灯灭；01004为ON
使东西黄灯闪烁，南北红灯也闪烁。 ⑹TIM003记录一个循环的时间。当TIM003定时时间到时，01004为
OFF使东西黄灯、南北红灯灭；同时TIM000~TIM003全部复位，并开 始下一个循环过程。由于TIM000为OFF，所以南北绿灯亮、东西红灯 也亮。并重复上述过程。
红绿灯的PLC控制实验报告
一、红绿灯十字路口交通灯模拟控制实验区完成本实验。
1.1实验目的1、熟练使用各基本指令，根据控制要求，掌握PLC的编程方法和程序调试方法。
2、了解交通灯的控制规律，完成十字路口交通灯控制的编程与调试。
1.2实验原理十字路口交通灯控制的实验面板图，如下图所示：图 1 实验原理图如图所示，下框中的南北红、黄、绿灯R、Y、G分别接主机的输出点O/0.2、O/0.1、O/0.0，东西红、黄、绿灯R、Y、G分别接主机的输出点O/0.5、O/0.4、O/0.3，模拟南北向行驶车的灯接主机的输出点O/0.6，模拟东西向行驶车的灯接主机的输出点O/0.7；下框中的SD接主机的输入端I0.0。
上框中的东西南北三组红绿黄三色发光二极管模拟十字路口的交通灯。
I/O端子分配如下表所示。
表 1 I/O端子分配表输入输出启动按钮I0.0 南北绿灯0/0.0 南北黄灯0/0.1 南北红灯0/0.2 东西绿灯0/0.3 东西黄灯0/0.4 东西红灯0/0.5 南北车0/0.6 东西车0/0.71.3实验内容1、控制要求信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。
当启动开关断开时，所有信号灯都熄灭。
南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持15秒。
到15秒时，东西绿灯闪亮，闪亮8秒后熄灭。
在东西绿灯熄灭时，东西黄灯亮，并维持2秒。
到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。
东西红灯亮维持30秒。
南北绿灯亮维持20秒，然后闪亮8秒后熄灭；同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。
周而复始。
2、按要求分配PLC的I/O 地址，正确连接实验线路；3、编写实验程序并运行；1.4实验结果1.4.1顺序输出器顺序输出器的输出顺序如下表所示。
表格 1 顺序输出器输入数据文件数值数据文件数值B3:00000 0000 0000 0000B9:00 (秒)B3:10000 0000 1000 1100B9:115 (秒)B3:20000 0000 1000 0100B9:2 1 (秒)B3:30000 0000 1000 1100B9:3 1 (秒) B3:40000 0000 1000 0100B9:4 1 (秒) B3:50000 0000 1000 1100B9:5 1 (秒) B3:60000 0000 1000 0100B9:6 1 (秒) B3:70000 0000 1000 1100B9:7 1 (秒) B3:80000 0000 1000 0100B9:8 1 (秒) B3:90000 0000 1000 1100B9:9 1 (秒) B3:100000 0000 1001 0100B9:10 2 (秒) B3:110000 0000 0110 0001B9:1120 (秒) B3:120000 0000 0110 0000B9:12 1 (秒) B3:130000 0000 0110 0001B9:13 1 (秒) B3:140000 0000 0110 0000B9:14 1 (秒) B3:150000 0000 0110 0001B9:15 1 (秒) B3:160000 0000 0110 0000B9:16 1 (秒) B3:170000 0000 0110 0001B9:17 1 (秒) B3:180000 0000 0110 0000B9:18 1 (秒) B3:190000 0000 0110 0001B9:19 1 (秒) B3:200000 0000 0110 0010B9:20 2 (秒)1.4.2梯形图程序工作原理：按下启动按钮，系统开始工作，南北红灯亮25秒，同时东西绿灯亮15秒。
基于PLC控制的十字路口红绿灯信号系统(带左转)设计
基于PLC控制的十字路口红绿灯系统设计（带左转）一、十字路口红绿灯控制系统简介：本设计是针对车流量较大的十字路口信号灯控制系统，控制系统有两种模式，正常模式和减速慢行模式；白天或高峰时段采用正常的红绿灯模式，夜间少车时段可切换成减速慢行模式，双向不限行，增加流通速度。
二、运行过程简介1、系统的启动：按下启动开关K1，所有黄灯开始闪烁3秒后，自动启动正常模式；2、系统运行时，可由开关K3将信号灯系统切换成减速慢行模式，所有黄灯闪烁，红、绿灯不亮；3、减速慢行模式运行时，可由开关K4将信号灯系统切换成正常模式。
4、系统终止运行：任何状态下按下K2按钮，系统停止运行，所有信号灯熄灭。
三、可编程控制器选择及I/O点分配根据运行模式及输出要求，有4个输入点,分别是：启动K1、停止K2、切换减速慢行模式K3、切换正常模式K4；有12个输出点：东西、南北、东西左转、南北左转，四个方向，每个方向红、黄、绿灯共三个输出点，共计12个输出点。
根据输入、输出点数要求，选择具有16点输出的FX2N-32MT。
具体I/O分配表如下：四、正常模式时输出点时序状态图五、P LC外部接线图:六、程序梯形图及说明1、梯形图2、正常红绿灯模式运行过程说明：2.1正常模式启动后，东西直行绿灯Y4先亮，东西左转向Y11、南北直行Y10、南北左转向红灯Y12亮起；2.2东西直行绿灯Y4亮22秒后开始闪烁，闪烁3秒，灯灭，东西直行黄灯Y0亮起；2.3东西直行黄灯Y0亮2秒后灯灭，东西直行红灯Y13亮，东西左转绿灯Y6亮；2.4东西左转绿灯Y6亮12秒后开始闪烁，闪烁3秒，灯灭，东西左转黄灯Y2亮起；2.5东西左转黄灯Y2亮2秒后灯灭，东西左转红灯Y11亮，南北直行绿灯Y5亮；2.6南北直行绿灯Y5亮17秒后开始闪烁，闪烁3秒，灯灭，南北直行黄灯Y1亮起；2.7南北直行黄灯Y1亮2秒后灯灭，南北直行红灯Y10亮，南北左转绿灯Y7亮；2.8南北左转绿灯Y7亮12秒后开始闪烁，闪烁3秒，灯灭，南北左转黄灯Y3亮起；2.9南北左转黄灯Y3亮2秒后灯灭，东西直行绿灯Y4亮，重复步骤2.1依次循环。
《电气控制及Plc应用技术》课件——项目19 十字路口红绿灯控制
项目分析
控制要求如下： 1．南北方向绿灯和东西方向绿灯不能同时亮，如果同时亮则应用自动 立即关闭信号灯系统，并立即发出报警信号。 2．南北红灯亮维持30s，在此同时东西绿灯也亮，并维持25s时间， 到25s时，东西绿灯闪亮，闪亮3s后熄火，在东西绿灯熄灭时，东西黄 灯亮并维持2s。到2s时，东西黄灯熄灭，东西红灯亮，同时南北红灯熄 灭，南北绿灯亮。 3．东西红灯亮维持30s，在此同时南北绿灯亮维持25s，然后闪亮3s 熄灭，接着南北黄灯亮维持2s后熄灭．同时南北红灯亮，东西绿灯亮。 4．两个方向的信号灯，按上面的要求周而复始地进行工作。
按控制要求进行模拟调试，达到设计要求。
思考题
❖ 1．使用步进指令应注意哪些问题？ ❖ 2．顺序功能图是由那几部分组成？ ❖ 3．绘制顺序功能图时应注意哪些问题？
项目十九 十字路口红绿灯控制
1
项目目标
❖ 知识目标：1、掌握PLC的编程技巧和程序调试方法。 2、掌握步进指令的应用。
❖ 能力目标：1、掌握PLC的步进梯形指令编程技巧和程序调 试方法。 2、能用PLC构成交通信号灯控制系统。
项目分析
城市交通道路十字 路口是靠交通指挥信号 来维持交通秩序的。在 每个方向都有红、黄、 绿三种指挥灯，信号灯 的动作受开关总体控制， 当按下启动按钮，信号 灯系统开始工作，并周 而复始地循环动作；按 下停止按钮开关，系统 停止工作。
2、将程序写入PLC，学生完成连线并启动PLC观-4-22所
SQ1 压钳
示。开始时压钳和剪刀在上限位置，
限位开关SQ1和SQ2闭合。按下启 动按钮后，板料右行至限位开关SQ3 板料
处，然后压钳下行，压紧板料后压力
继电器吸合，压钳保持压紧，剪刀开
始下行。剪断板料后，压钳和剪刀同
十字路口交通灯PLC控制系统课件
逻辑算法
根据交通规则和控制要求，设计红 、绿、黄灯的逻辑切换算法，确保 交通流畅且安全。
程序实现
使用PLC编程语言（如Ladder Logic、Structured Text等）编写 控制程序，并进行仿真测试和调试 。
人机交互界面的设计与实现
01
02
03
界面设计
设计易于操作的人机交互 界面，包括主界面、参数 设置界面和故障诊断界面 。
PLC的CPU根据预设的程序对 输入信号进行处理，输出控制 信号。Fra bibliotek反馈调节
根据实际交通情况，通过编程 调整控制逻辑，实现交通灯的 自动调节。
交通灯PLC控制系统的编程语言与实现方式
编程语言
常用的PLC编程语言有Ladder Logic（梯形图）、Structured Text（结构化文 本）、Function Block Diagram（功能块图）等。
交通灯PLC控制系统的重要性在于能 够实现智能化、自动化的交通管理， 提高城市交通运行效率，保障交通安 全。
交通灯PLC控制系统的历史与发展
早期的交通灯控制系统采用机械式控制方式，随着技术的发展，逐渐被电子式控制 系统取代。
PLC技术的出现使得交通灯控制系统的可靠性和稳定性得到了极大的提高，目前已 经成为城市交通信号控制的主流技术。
输入模块
接收来自现场的各种输入信号， 如按钮、传感器等。
存储器
存储程序和数据。
外设
如键盘、显示器等。
交通灯PLC控制系统的信号处理流程
信号输入
将采集的信号输入到PLC的输 入模块。
信号输出
控制信号通过PLC的输出模块 输出，控制交通灯的亮灭。
信号采集
通过传感器检测路口的车流量 、人流量等信息。
PLC控制交通灯实例
99%的电气人都学过PLC如何控制交通灯十字路口车辆穿梳，行人熙攘，车行车道，人行人道，居然能够有条不紊进行？那么靠什么来实现这井然秩序呢？靠的是交通信号灯的自动指挥系统。
交通信号灯控制方式很多，本文介绍利用步进梯形指令单流程编程实现的控制系统。
交通灯的控制要求如下：►控制开关信号灯受启动及停止按钮的控制，当按动启动按钮时，信号灯系统开始工作，并周而复始地循环工作，当按动停止按钮时，系统将停止在初始壮态，即南北红灯亮，禁止通行；东西绿灯亮，允许通行。
►控制要求1、北红灯亮维持30秒，在南北红灯亮的同时，东西绿灯也亮，并维持25秒，到25秒时，东西方向绿灯闪，闪亮3秒后，绿灯灭。
在东西绿灯熄灭的同时，东西黄灯亮，并维持2秒，到2秒时，东西黄灯灭，东西红灯亮。
同时，南北红灯熄灭，南北绿灯亮。
2、西红灯亮维持30秒。
南北绿灯亮维持25秒，然后闪亮3秒，再熄灭。
同时南北方向黄灯亮，并维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。
接下去周而复始，直到停止按钮被按下为止。
信号灯动作系统可用图1状态图表示。
图1交通指挥信号灯状态图♦硬件及接线根据上述要求可见，系统所需红、绿、黄各4只信号灯，本案由两个信号灯箱实现；系统需要启动和停止两个按钮，由按钮箱实现。
可编程控制器的输入/输出端子分配及硬件连接分别由表1及图2所示。
其中SA开关代表可编程控制器自身的运行开关。
图2 PLC输入/输出接线图交通信号灯的软件设计在本文中，我们采用步进梯形指令单流程编程实现，其状态转移图如图3所示。
由图可知，我们把东西和南北方向信号灯的动作视为一个顺序动作，每一个时序同时有两个输出，一个输出控制东西方向的信号灯，另一个输出控制南北方向的信号灯。
状态转移图对应的步进梯形图如图4所示，现简单分析一下工作原理。
当启动按钮SB1按下时，X0接通，S0置1，系统进入S0状态，驱动Y6、Y0，使南北红灯及东西绿灯同时亮，Y0接通，状态转移条件满足，系统将转移到S20状态，在S20状态下，Y6、Y0仍被驱动，即南北方向的红灯及东西方向的绿灯继续亮，同时驱动定时器T0，定时器的设定时间为25秒，25秒后，状态转移到S21，在S21状态下，Y6继续保持，但Y0受控于M1，而M1是由两个定时器T6和T7控制，T6、T7组成一个1秒的震荡器，即东西方向的绿灯闪亮。
