燃气轮机的原理与结构介绍
燃气轮机简介
西门子SIEMENS 燃气轮机 ❖ we
GE 燃气轮机
1、燃气轮机基本原理
❖ 地面燃气轮机旳评价参数：
效率：42.9% ，联合循环效率高达58%；（油耗率、热耗） 功率： 最大334MW； 涡轮前温度、压比； 寿命：50000~100000小时； 停机检验时间：4000~8000小时； 单位功率旳重量：重型旳一般不小于2～5kg/kW，轻型则
在1872瑞士人Stole取得了一种燃气轮机旳专利，他设计 旳燃气轮机涉及多级轴流式压气机、反动式涡轮、燃烧 室、回热器等部件。
1895年,美国人 Charles提出了完整旳燃气轮机旳设计专 利。
2、燃气轮机发展史
❖ 在1923年，法国人 Stolze制造了第一台“真正”
旳燃气轮机，而且进行了试验，但是成果却是失败 了。装置除了带动本身旋转外，几乎不能对外输出 功。 ❖ 同步，其他旳人也尝试制造燃气轮机，但是几乎都 失败了。 ❖ 失败旳主要原因有两个：
部件旳效率偏低（主要是压气机，当初旳压气机效率只有 60%左右）。
材料旳限制（没有耐热钢和冷却技术，涡轮前温度只有 740K左右，在后来旳学习中会发觉涡轮前温度循环效率旳 影响最大）。
2、燃气轮机发展史
❖ 到了20世纪30年代，因为空气动力学旳发展应用在 压气机设计领域，使得压气旳效率和压比均得到了 提升；同步冶金技术旳发展出现了耐热钢，能够承 受500~600摄氏度左右旳高温。为燃气轮机旳制造成 功提供了基本旳确保。
一、燃气轮机简介
1. 燃气轮机基本原理 2. 燃气轮机发展史 3. 燃气轮机旳特点 4. 燃气轮机旳应用 5. 发展前景
燃气轮机的设计和结构特征
燃气轮机的设计和结构特征燃气轮机作为一种重要的能源装置，广泛应用于发电、船舶、飞行器和海洋平台等多个领域。
它具有高效、环保、可靠等优点，被誉为“能源转化的明珠”。
在这篇文章中，我们将从设计和结构特征两个方面来探讨燃气轮机的工作原理及其应用。
燃气轮机的工作原理燃气轮机是一种利用燃气推动涡轮转动的装置，其工作原理基于一定的热力学循环。
燃气轮机的主要构造包括压气机、燃烧室、涡轮及排气系统。
其基本工作原理如下：1. 压气机：首先，高速旋转的压气机将进入的空气压缩至高压状态，提高了热力学循环的效率，使其具有更好的效率和更好的经济性。
2. 燃烧室：压缩后的空气经过燃烧室，与燃料混合燃烧，形成高温、高压的燃气，使发电机等设备转动。
3. 涡轮：燃气轮机的动力输出是由涡轮转动所产生的。
在燃气的冲击下，涡轮叶片自然转动。
4. 排气系统：燃烧后的高温、高压燃气从涡轮排出，经过排气管冷却后，可以进一步转化为蒸汽，这样可以利用回收能源，提高热效率。
燃气轮机的结构特征燃气轮机的设计和结构是其能够工作的关键。
为了达到更高的效率和可靠性，燃气轮机必须具备以下几个特点。
1. 高温压缩：为了使轮机达到更高的效率，高度压缩空气是非常必要的。
但是，由于高度压缩的过程会产生大量的热量，因此轮机涉及到的空气温度可以达到500摄氏度以上。
这种高温压缩会对引擎的耐热性能提出更高的要求。
2. 复杂的涡轮结构：为了减少轮机的工作过程中的功率损失，轮机必须具备复杂的涡轮结构。
轮机涡轮叶片的组合设计和材质选择可以对轮机转速、输出功率和效率产生显著影响。
3. 精密的燃烧室：燃烧室是轮机中最关键的模块之一，负责将空气和燃料混合、燃烧行程。
为了达到更高的效率，燃烧室必须具备以下几个特点：高速、高压喷嘴、自动调节的燃料供应系统和触发器保护装置等。
4. 先进的监控系统：为了确保燃气轮机的安全，轮机必须具备一套高效可靠的监控系统，通过实时监测和数据分析，为轮机维护、故障排查和灾难防范提供动力支持。
燃气轮机介绍
西门子 燃气轮机
，
GE 燃气轮机
，
三菱燃气轮机
，
2、燃气轮机结构组成
❖ 2.1轴流式压气机
❖ 压气机负责从周围大气中吸入空气，增压 后供给燃烧室，分轴流式压气机与离心式压 气机（应用较少），这里介绍轴流式压气机。
❖ 轴流式压气机的叶轮由叶片与叶盘组成， 工作原理如同电风扇的叶片，叶片旋转时拨 动空气，流动产生风；压气机的叶轮旋转把空 气推进气缸压缩。
❖ 理论上进入燃烧室的空气压力越高越好，实际上综合各 种因素，，压比较多为 12 至 20。燃气轮机的压气机由本身 的涡轮机带动，燃气轮机启动时，先使用外动力带动压气 机旋转，把空气压入燃烧室。燃气轮机点火后进入运转状 态，则转变至由涡轮带动压气机旋转压气。
西门子 燃气轮机
西门子 燃气轮机
西门子 燃气轮机
1、燃气轮机基本原理
❖ 电站燃气轮机循环主要性能指标：
压比：压气机出口的气体压力P2*与进口的气体压力P1* 之比值，反映工质被压缩的程度。 温比：循环最高温度t3*（燃气初温：第一级喷嘴后缘 平面处的燃气的平均滞止温度）与最低温度t1*之比值。 比功：是指相应于进入燃气轮机的每lkg空气，在燃气 轮机中完成一个循环后所能对外输出的功。 单机功，率：燃气轮发电机组的输出电功率PGTG，为主要的 性能指标。 热效率：当工质完成一循环时，把外界加给工质的热量 转化成为机械功或电功的百分数。
❖ 燃气轮机定义：燃气轮机是将燃料（石油、天然 气）的能量转化为某种形式的有用功，例如机械 功或者高速喷气式动力装置的推力。
❖ 最简单的燃气轮机包括三部分：压气机、燃烧室、 涡轮。
❖压气机——压缩空气（消耗功） ❖燃， 烧室——燃料与空气燃烧（化学能转化为热能） ❖涡 轮——燃气膨胀做功，一部分功用来带动压
燃气轮机的工作原理分析
燃气轮机的工作原理分析燃气轮机是一种将燃气能转换为机械能的热动力装置。
它通过燃烧燃气，并利用高温高压气体的膨胀驱动涡轮机运转，从而将热能转化为机械能。
本文将对燃气轮机的工作原理进行深入分析。
一、燃气轮机的基本构造燃气轮机主要由压气机、燃烧室、涡轮机和辅助系统等组成。
压气机负责将大气中的空气压缩，提高压气机出口的压力和温度；燃烧室将燃料与压缩空气混合并燃烧，产生高温高压的燃气；涡轮机则利用高温高压燃气的膨胀作用，转动轴，输出机械能。
二、燃气轮机的工作过程1. 压缩过程在压气机中，压气机叶片将空气压缩，并不断增加其压力和温度。
由于压缩过程中涡轮机的功率输入，工作流体的压力会急剧增加，温度也会相应上升。
2. 燃烧过程压缩后的空气进入燃烧室，与喷入的燃料充分混合并燃烧。
在燃烧过程中，燃气的温度急剧升高，压力也随之上升。
在燃烧过程中，燃气释放的热能被吸收，并驱动涡轮机的转动。
3. 膨胀过程高温高压的燃气进入涡轮机，通过叶轮的高速旋转，将热能转化为机械能。
涡轮机的转动使得轴上的负载得以工作，产生功率输出。
4. 排气过程经过涡轮机的工作后，燃气温度和压力均下降。
排气系统将残余燃气排出燃气轮机，进入大气中。
三、燃气轮机的特点与优势1. 高效率：相比于蒸汽轮机，燃气轮机拥有更高的实际功率和热效率，能够更充分地利用燃气的能量。
2. 快速启动：燃气轮机的启动时间相对较短，可以在数分钟内达到额定工况。
3. 灵活性：燃气轮机由于结构简单，响应速度快，适用于大范围的负荷变化，具有较好的负载调节性能。
4. 环保性：燃气轮机燃烧过程中的烟气排放较少，对环境污染较低。
四、燃气轮机的应用领域燃气轮机由于其高效率、快速启动和灵活性的优势，广泛应用于各个领域。
以下是燃气轮机的几个主要应用领域：1. 发电行业：燃气轮机广泛用于电力厂的发电设备，可以有效提供稳定可靠的电力供应。
2. 航空航天产业：燃气轮机被用于飞机、火箭等航空航天器的推进系统，提供动力支持。
燃气轮机手册
燃气轮机手册燃气轮机是一种热力机械，将燃料的化学能转化为机械能。
下面是一份简要的燃气轮机手册，介绍燃气轮机的基本原理、类型、应用和维护。
一、燃气轮机基本原理燃气轮机的工作原理是基于热力学循环，通常采用布雷顿循环。
在布雷顿循环中，气体在高温高压条件下膨胀，产生动力，然后通过冷却在低压低温条件下收缩，形成一个闭合的循环。
燃气轮机的四个主要部分是：燃烧室、喷嘴、涡轮和压缩机。
1. 燃烧室：燃烧室是将燃料和空气混合并燃烧的地方。
燃料可以是天然气、石油气、煤炭气等多种形式。
2. 喷嘴：喷嘴是将高温高压的气体排放到涡轮的地方。
喷嘴的设计对燃气轮机的性能至关重要。
3. 涡轮：涡轮是燃气轮机的核心部分，利用高温高压气体的能量驱动。
涡轮的叶片设计要承受高速气流的冲击，因此需要高温合金等先进材料。
4. 压缩机：压缩机是将空气压缩并送入燃烧室的地方。
压缩机的工作效率直接影响到燃气轮机的性能。
二、燃气轮机类型1. 轴流式燃气轮机：轴流式燃气轮机的气体流动方向与轴线平行，具有结构简单、体积小、重量轻、维护方便等优点。
2. 径流式燃气轮机：径流式燃气轮机的气体流动方向与轴线呈径向，具有效率高、抗振性能好等优点。
3. 反动式燃气轮机：反动式燃气轮机在涡轮后方设有反作用轮，可以提高输出功率和效率。
三、燃气轮机应用燃气轮机广泛应用于电力、石油、化工、航空、航天等领域。
在电力领域，燃气轮机主要用于应急发电、调峰发电和热电联产等。
在航空航天领域，燃气轮机是飞机和火箭的动力装置。
四、燃气轮机维护1. 定期检查：定期对燃气轮机进行检查，确保各部件工作正常，及时发现并排除故障。
2. 清洁保养：保持燃气轮机清洁，避免灰尘和污物进入机内，影响性能和寿命。
3. 燃料系统维护：定期检查燃料系统，确保燃料供应稳定，防止泄漏。
4. 冷却系统维护：保持冷却系统畅通，避免过热损坏。
5. 润滑系统维护：定期更换润滑油，保证各部件润滑良好。
燃气轮机是一种高效、环保的热力机械，具有广泛的应用前景。

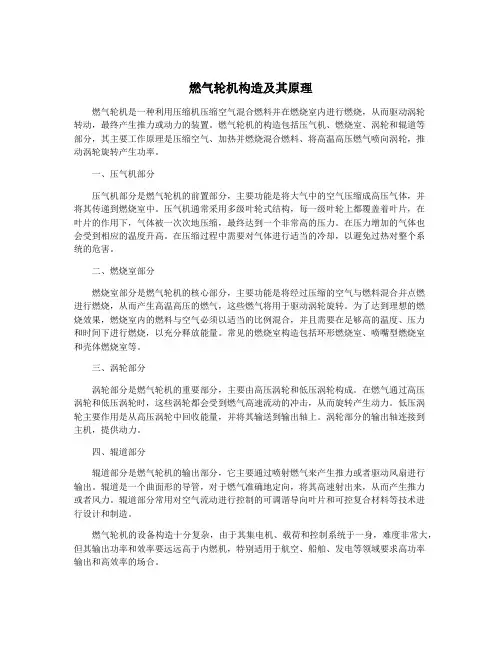

燃气轮机构造及其原理
燃气轮机构造及其原理燃气轮机是一种利用压缩机压缩空气混合燃料并在燃烧室内进行燃烧，从而驱动涡轮转动，最终产生推力或动力的装置。
燃气轮机的构造包括压气机、燃烧室、涡轮和辊道等部分，其主要工作原理是压缩空气、加热并燃烧混合燃料、将高温高压燃气喷向涡轮，推动涡轮旋转产生功率。
一、压气机部分压气机部分是燃气轮机的前置部分，主要功能是将大气中的空气压缩成高压气体，并将其传递到燃烧室中。
压气机通常采用多级叶轮式结构，每一级叶轮上都覆盖着叶片，在叶片的作用下，气体被一次次地压缩，最终达到一个非常高的压力。
在压力增加的气体也会受到相应的温度升高。
在压缩过程中需要对气体进行适当的冷却，以避免过热对整个系统的危害。
二、燃烧室部分燃烧室部分是燃气轮机的核心部分，主要功能是将经过压缩的空气与燃料混合并点燃进行燃烧，从而产生高温高压的燃气，这些燃气将用于驱动涡轮旋转。
为了达到理想的燃烧效果，燃烧室内的燃料与空气必须以适当的比例混合，并且需要在足够高的温度、压力和时间下进行燃烧，以充分释放能量。
常见的燃烧室构造包括环形燃烧室、喷嘴型燃烧室和壳体燃烧室等。
三、涡轮部分涡轮部分是燃气轮机的重要部分，主要由高压涡轮和低压涡轮构成。
在燃气通过高压涡轮和低压涡轮时，这些涡轮都会受到燃气高速流动的冲击，从而旋转产生动力。
低压涡轮主要作用是从高压涡轮中回收能量，并将其输送到输出轴上。
涡轮部分的输出轴连接到主机，提供动力。
四、辊道部分辊道部分是燃气轮机的输出部分，它主要通过喷射燃气来产生推力或者驱动风扇进行输出。
辊道是一个曲面形的导管，对于燃气准确地定向，将其高速射出来，从而产生推力或者风力。
辊道部分常用对空气流动进行控制的可调谐导向叶片和可控复合材料等技术进行设计和制造。
燃气轮机的设备构造十分复杂，由于其集电机、载荷和控制系统于一身，难度非常大，但其输出功率和效率要远远高于内燃机，特别适用于航空、船舶、发电等领域要求高功率输出和高效率的场合。
燃气轮机工作原理与应用技术
燃气轮机工作原理与应用技术燃气轮机是一种能够将燃料的热能转化为动能的发电机组，被广泛应用于发电、航空、船舶等领域。
本文旨在介绍燃气轮机的工作原理和应用技术。
一. 燃气轮机的工作原理燃气轮机的基本构成包括压气机、燃烧室、涡轮和发电机。
其工作原理可以简单概括为：压缩来自空气压力机的压缩空气，送入燃烧室燃烧燃料，产生高温高压气流，通过涡轮转子驱动发电机发电，同时排出尾气。
1. 压气机压气机的作用是将空气压缩并提高压力，为下一步的燃烧提供充足的氧气。
一般情况下，燃气轮机会使用多级离心式压气机，它的作用是将来自空气压力机的空气进行多级压缩，以达到较高的压力和温度。
2. 燃烧室燃烧室是将燃料燃烧，产生高温高压气流的空间。
在燃烧室中，燃料喷射器将燃料喷入燃烧室中，随后点火引燃。
经过燃烧后，气流温度达到1000℃以上，并且压力增加。
3. 涡轮涡轮是燃气轮机中最重要的组成部分之一。
涡轮的作用是将由燃烧室排出的高温高压气流转化为机械能，启动发电机转子，发电机转子通过旋转发电。
通常，燃气轮机会采用多级叶轮式涡轮，不同级数叶片的转速和角度不同，以适应不同的压力和温度。
4. 发电机发电机是将涡轮输出的机械能转化为电能的装置。
发电机一般采用在转子上安装绕组的感应式发电机。
整个燃气轮机的工作过程，最终会输出电能。
二. 燃气轮机的应用技术燃气轮机作为一种高效能、节能、环保的发电机组，具有着广泛的应用领域。
1. 发电在发电领域，燃气轮机可以单独或者联合热电联产的方式来输出电能和热能，具有高效能、低污染等优点。
另外，由于其响应速度较快，可以在短时间内投入运行，满足紧急情况下的电力需求。
2. 航空领域燃气轮机在航空领域中可以作为飞机推进装置，为飞机提供动力。
燃气轮机具有高可靠性、高效能、快速响应等优点，很好地满足了航空领域对发动机的高要求。
3. 船舶领域燃气轮机在船舶领域中可以作为动力装置，为船只提供足够的动力。
燃气轮机具有启动响应快、可调速、低振动、低噪音等优点，非常适合船舶的工作环境。
燃气轮机的原理与结构介绍
燃气轮机的原理与结构介绍燃气轮机是一种利用燃气燃烧产生高温高压气流，通过推动涡轮转动，进而驱动发电机或其他机械装置的热动力装置。
其工作原理主要包括燃气燃烧、能量转换和工作过程三个方面。
1.压缩机：压缩机是燃气轮机的核心部件之一，以提高压气机进气流动的动能，同时将气体压力提升至燃烧室所需的压力值。
压缩机通常由多级叶轮设计，叶片与壳体之间的间隙很小，以确保气流的紧凑状态。
气流在各级叶轮中加速，并在每个级别后面的导向叶片中改变流向，最终进入燃烧室。
2.燃烧室：燃烧室是将燃气和空气混合并进行燃烧的部分。
压缩机泵入的气体首先通过燃气轮机喷油器喷入燃烧室，混合燃气在点火器的点火下燃烧。
在燃烧的过程中，燃气内部的化学能被释放出来，产生高温高压的气流。
3.涡轮：涡轮是燃气轮机中的另一个关键部件，由高压涡轮和低压涡轮组成。
高温高压的燃气通过高压涡轮的叶片，使涡轮快速旋转。
旋转的涡轮通过轴向传递的力量，带动高速旋转的低压涡轮，最终推动轴线上的装置工作。
涡轮通常由高温合金材料制成，以保证在高温高压的环境下的耐磨、耐腐蚀性能。
4.排气系统：排气系统主要用于将燃气轮机的废气排放到大气中。
排气管在涡轮后面连接，将排放的废气引导出燃气轮机。
同时，排气管内部还设置了一些降温装置，以降低排气温度，减少对环境的污染。
1.压缩：压缩机将大量的空气吸入，通过多级叶轮的旋转将气体压缩成高压气体。
在此过程中，气体的体积减小，温度和压力增加。
2.燃烧：压缩后的高压气体进入燃烧室，在燃料的点火下燃烧。
这些燃烧物质会释放出大量的热能，将气体的温度提高到非常高的程度。
3.膨胀：高温高压的气体通过高温涡轮的叶片，使涡轮快速旋转。
涡轮通过轴向传递的力量带动低压涡轮旋转，同时提供给发电机或其他机械装置所需的动力。
4.排气：膨胀后的废气通过排气管排出，同时通过降温装置冷却后排放到大气中。
排气管内设有减震器和消声器，以减少噪音和震动对环境和设备的影响。
总而言之，燃气轮机利用压缩、燃烧、膨胀和排气等过程，将燃气燃烧产生的高温高压气体转化为机械能或电能。
