中考物理第一轮专项复习测试卷：作图(含答案)
专题八作图题
一、光学部分(25分)
1．(4分)物体AB放在平面镜前，AB的像．
2．(3分)物体AB放在平面镜前，画出能看到AB像的范围．
3．(3分)在图中画出合适的透镜．
4．(3分)利用三种不同的光学透镜改变光线OA的方向，在图中画出合适的光学元件．
5．(4分)图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′．
6．(8分)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a、b、c、d和e点，如图所示，同时调整光屏的位置，那么
(1)把烛焰放在______点，图上出现的像最小；
(2)把烛焰放在______点，屏上出现的像最大；
(3)把烛焰放在______点，屏上不出现烛焰的像；
(4)如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”)
二、力学部分(35分)
7．(5分)沿斜面用50 N的力拉重为100 N的小车，用力的图示法表示所受的拉力和重力．
8．(5分)如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示．
9．(5分)一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况．(g＝10 N/kg)
10．(5分)重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力．
11．(5分)小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？
12．(5分)要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
13．(5分)在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
三、电学部分(电和磁、家用电路设计题) (40分)
14．(5分)请在图中标出条形磁体的两极．
15．(5分)已知通电螺线管中的电流方向，标出小磁针的N极．
16．(5分)图中小磁针静止在通电螺线管旁，请你在图上标明：
(1)电源的正负极；
(2)通电螺线管的N、S极；
(3)磁感线的方向．
17．(5分)将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示．
18．(5分)把螺口灯泡、开关和保险丝正确地接入家庭电路中去．
19．(5分)根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．
20．(5分)画出如图所示实物图的电路图．
21．(5分)下图是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程)
专题八答案
1．略 2．略
3．
4．
5．
6．(1)a (2)d (3)e (4)变大变小
7．
8．
9．
10．
11．3个，装配图如下
12．
13．
14．
15． 16．
17．
18．
19．
20．
21．。
2024年中考物理一轮复习++微专题(一) 光路作图
微专题(一) 光路作图
类型一 光的反射作图 1.如图所示，入射光线AO射向平面镜，画出反射光线OB并 标出反射角的大小。
类型二 平面镜成像作图 2.请在图中画出直杆AB在平面镜M中所成的像。
3.“仙女飞天”魔术表演中，位于P点的观众看到云雾中漫舞 的仙女A'，实质是挡板后的演员A在平面镜中的虚像，如图 所示。请作出平面镜的位置，并完成P点观众看到仙女的光 路图。
4.如图所示，一束光从空气斜射入玻璃砖时，请画出光穿过 玻璃砖的折射光线。
类型三 光的折射作图
5.如图所示，一束光沿AO方向从水中射向空气中，请画出 它的反射光线和折射光线。
类型四 透镜作图 6.如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画 出两条入射光线通过凸透镜后的折射光线。
7.请画出图中对应的入射光线和出射光线。
8.如图所示，OO'是凸透镜的主光轴，A'B'是蜡烛AB通过凸透镜 成的像，试在图中画出入射光线经过凸透镜后的折射光线，并 用作示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水 下有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入 水中，再经水中的平面镜反射后恰过P点，请将光路图补充完整。

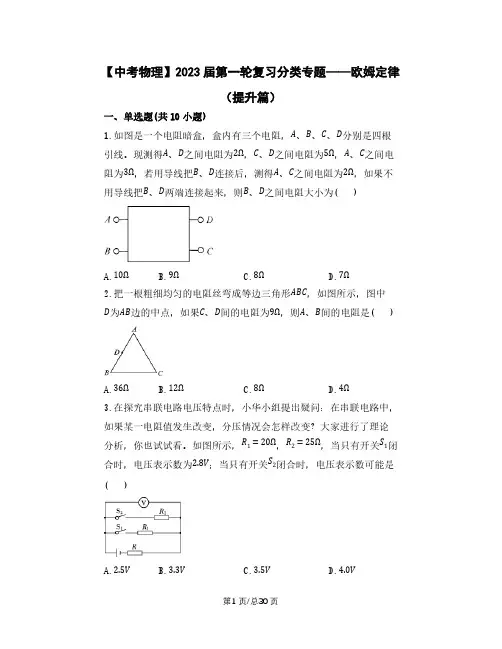

【中考物理】2023届第一轮复习分类专题——欧姆定律(提升篇)含解析
【中考物理】2023届第一轮复习分类专题——欧姆定律（提升篇）一、单选题(共10小题)A B C D1.如图是一个电阻暗盒，盒内有三个电阻，、、、分别是四根A D2ΩC D5ΩA C引线。
现测得、之间电阻为，、之间电阻为，、之间电3ΩB D A C2Ω阻为，若用导线把、连接后，测得、之间电阻为，如果不B D B D用导线把、两端连接起来，则、之间电阻大小为( )10Ω9Ω8Ω7ΩA. B. C. D.ABC2.把一根粗细均匀的电阻丝弯成等边三角形，如图所示，图中D AB C D9ΩA B为边的中点，如果、间的电阻为，则、间的电阻是( )36Ω12Ω8Ω4ΩA. B. C. D.3.在探究串联电路电压特点时，小华小组提出疑问：在串联电路中，如果某一电阻值发生改变，分压情况会怎样改变？大家进行了理论R1=20ΩR2=25ΩS1分析，你也试试看。
如图所示，，，当只有开关闭2.8V S2合时，电压表示数为；当只有开关闭合时，电压表示数可能是( )2.5V3.3V 3.5V4.0VA. B. C. D.4.如图所示电路中，电源电压保持不变，滑动变阻器的滑片处在中P 点位置。
闭合电键后，电流表示数为，电压表示数为。
当滑片S I U 移至右端时( )PA.电流表示数可能是B.电流表示数可能是I 2I 3C.电压表示数可能是D.电压表示数可能是2U 1.5U5.如下图所示四个电路中，电阻的阻值和电源电压已知，根据已知R 条件和电表的示数能测出电阻阻值的电路是( )R x A. B. C. D.6.如图所示，六根完全一样的电阻丝，电阻值均为，依次连接构成R 一个正六边形，连接处接触良好并形成六个接线柱．任意两个接线柱之间都可以构成一个电阻．现在给你一个电阻值忽略不计的导线，要求你每次将其中的任意两个接线柱短接，在各种情况下，利用上述方法能得到的所有电阻中，最大值和最小值分别是（不包括零电阻）( )A.，B.，C.，D.，53R 13R 32R 56R 32R 12R 65R 12R 7.标有“”的小灯泡“”是指灯泡的安全电压不超过和4V 5Ω(4V 4V )标有“”的滑动变阻器连接在如图所示的电路中，其中电源20Ω 0.5A 电压为电流表的量程为电压表的量程为假设小4.5V ，0～0.6A ，0～3V ，灯泡的电阻不变。

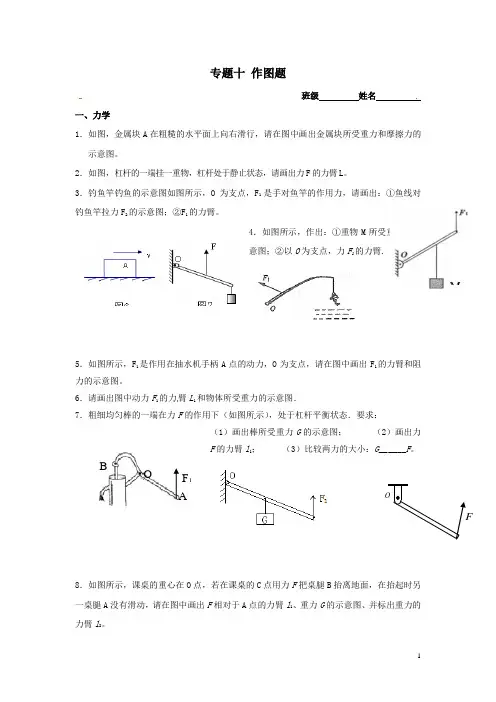

中考物理第一轮专项复习测试卷：作图题
专题十 作图题班级 姓名 一、力学1．如图，金属块A 在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。
2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F 的力臂L 。
3．钓鱼竿钓鱼的示意图如图所示，O 为支点，F 1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F 2的示意图；②F 1的力臂。
4．如图所示，作出：①重物M 所受重力的示意图；②以O 为支点，力F 1的力臂.5．如图所示，F 1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F 1的力臂和阻力的示意图。
6．请画出图中动力F 1的力臂L 1和物体所受重力的示意图．7．粗细均匀棒的一端在力F 的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G 的示意图； （2）画出力F 的力臂l 1； （3）比较两力的大小：G ______F 。
8．如图所示，课桌的重心在O 点，若在课桌的C 点用力F 把桌腿B 抬离地面，在抬起时另一桌腿A 没有滑动，请在图中画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。
MF 1 ABO9．图所示是能绕O 点转动的杠杆，请画出足球受到的重力G 和力F 的力臂L.10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。
支架可以看作杆杠，以O 为支点，在支架P 孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P 孔处画出铁线到墙的方向。
并画出铁线拉力F 的力臂l ．12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．AB乙FOA14．为使杠杆ON 在图中位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；15．图6中AB 是用软绳悬挂的杠杆，请在A 点画出能使杠杆在图示位置平衡的最小拉力的示意图。
中考物理复习《电路作图》专项测试卷(带答案)
中考物理复习《电路作图》专项测试卷(带答案)学校:___________班级：___________姓名：___________考号：___________1．图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。
2．按家庭电路要求完成作图．3．请用笔画线代替导线，将图中的元件接入家庭电路中。
4．如图所示，请把该实物图转换成电路图．( )5．延时开关常用于控制楼道照明．为方便找到开关的位置，延时开关面板上配有电阻很大、功率很小的指示灯．指示灯在开关闭合、照明灯发光时会自动熄灭；在开关断开、照明灯熄灭时又会自动发光．请按要求在图中设计出楼道的照明电路．( )6．小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便．( )7．小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。
（碳膜电位器拥有开关的功能）8．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．9．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。
10．按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）．( )11．如图所示是某款装修用切割机的电路简化示意图的一部分，为了保证工作人员的安全，只有当工作人员左手按下开关S1且右手同时按下开关S2时切割机才能工作，请用笔画线将电路图补充完整。
12．请按题目要求作答：（1）如图甲所示，请画出使轻质杠杆保持平衡的最小的力F的示意图；（2）如图乙所示，请在图中标出小磁针的N极和电源的正、负极；（3）如图丙所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。

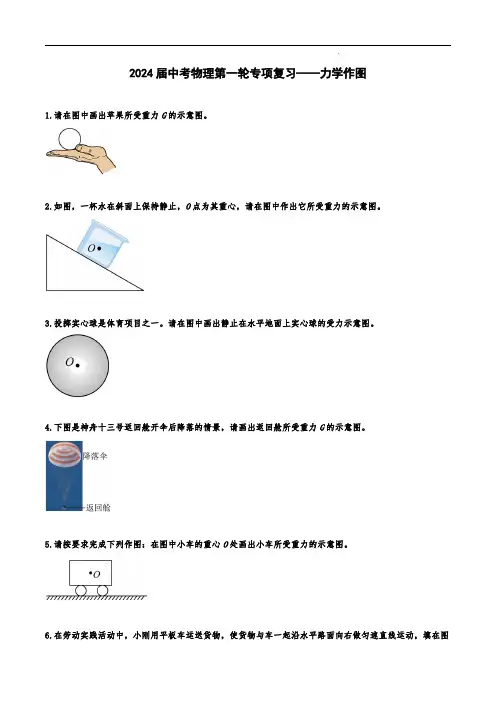

2024届中考物理第一轮专项复习——力学作图(含解析)
2024届中考物理第一轮专项复习——力学作图1.请在图中画出苹果所受重力G的示意图。
2.如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。
3.投掷实心球是体育项目之一。
请在图中画出静止在水平地面上实心球的受力示意图。
4.下图是神舟十三号返回舱开伞后降落的情景，请画出返回舱所受重力G的示意图。
5.请按要求完成下列作图：在图中小车的重心O处画出小车所受重力的示意图。
6.在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，填在图中以O为作用点，画出该货物的受力示意图。
7.如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图中画出手提箱此时受力的示意图。
8.如题图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。
9.如图所示，斜面的正前方有一块磁铁，小铁球从斜面滚落到水平桌面上，在靠近磁铁时运动越来越快。
请画出此时小铁球在水平方向受力示意图（O点为小铁球的重心）。
的示意图。
10.如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F111.如图是锅炉上的安全阀门示意图。
请画出物体A的重力示意图及F的力臂L。
12.如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮他组装最省力的滑轮组。
13.生活中常用“磁块”这种小物件，把它吸在铁质板上可以固定图纸或卡片等。
如图一个磁块吸在水平放置的铁板下表面，已知铁板对磁块的吸引力大约是磁块重力的3倍。
请画出磁块受力的示意图并用汉字标出各力的名称（O。
14.如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。
正因如此，避险车道被称为高速公路上的“救命道”。
请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
15.思考乐的小白同学用斜向右上的拉力拉动物体向右做匀速运动，请在图中：①画出绳子对手的拉力F ，②物块受到的摩擦力f 。

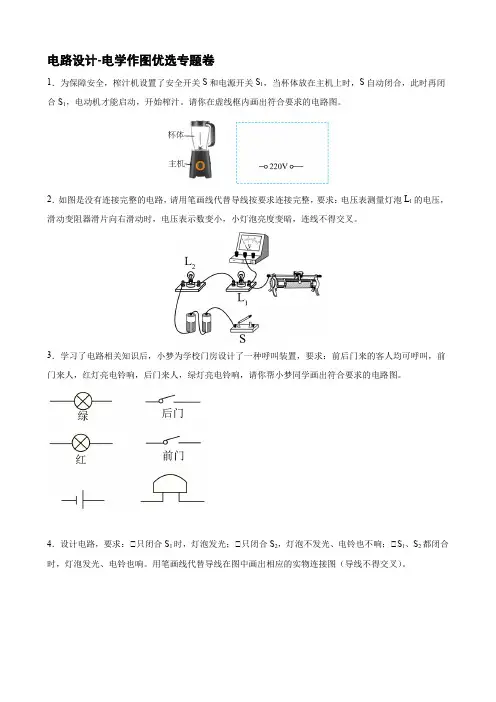

2022年中考物理一轮复习作图专题 电路设计-电学作图【含答案】
电路设计-电学作图优选专题卷1．为保障安全，榨汁机设置了安全开关S和电源开关S1，当杯体放在主机上时，S自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。
请你在虚线框内画出符合要求的电路图。
2．如图是没有连接完整的电路，请用笔画线代替导线按要求连接完整，要求：电压表测量灯泡L1的电压，滑动变阻器滑片向右滑动时，电压表示数变小，小灯泡亮度变暗，连线不得交叉。
3．学习了电路相关知识后，小梦为学校门房设计了一种呼叫装置，要求：前后门来的客人均可呼叫，前门来人，红灯亮电铃响，后门来人，绿灯亮电铃响，请你帮小梦同学画出符合要求的电路图。
4．设计电路，要求：①只闭合S1时，灯泡发光；①只闭合S2，灯泡不发光、电铃也不响；①S1、S2都闭合时，灯泡发光、电铃也响。
用笔画线代替导线在图中画出相应的实物连接图（导线不得交叉）。
5．楼道里，当晚上有人走动并发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开，而白天即使有人走动灯也不亮。
请在图中设计电路满足要求。
6．如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。
要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
请虚线框内设计出电路图______，并在实物图中连线（导线不要交叉）______。
7．如图甲是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
为了确保安全，该单轮平衡车的电路部分安装2个开关——电源开关S1和压力开关S2，当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上后S2自动闭合，电动机才能正常启动，平衡车才开始运动。
未闭合S1或骑行者未站立于踏板上，电动机都无法启动。
请根据上述要求将图乙电路图连接完整。
8．如图所示是知识竞赛抢答器的简明电路图，请将电路图连接完整，并符合下列要求：①甲（红色）、乙（黄色）、丙（绿色）三个抢答人员，无论哪一个闭合开关，裁判台上的电铃都会响；①不同颜色的灯泡能够区分是哪个抢答人员。
中考物理总复习《作图题》专项检测卷(带答案)
中考物理总复习《作图题》专项检测卷(带答案)学校:___________姓名：___________班级：___________考号：___________一、光学作图类型1光里反射作图1.如图所示，一束光线与镜面成30°角射向平面镜．请作出反射光线并标出反射角的度数．第1题图2.如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请利用光的反射定律在图中作出点光源S.(保留作图痕迹)第2题图3.如图所示，斜射向平面镜的一束光线经镜面反射后沿水平方向射出．请在图中画出平面镜放置的位置并标出入射角i.第3题图4.如图所示，F处的点光源发出的任意一条光线FO经凹面镜反射后沿与主光轴CC′平行的方向射出．现有一条与CC′平行的光线AO′射向凹面镜．请作出AO′的反射光线，并用“r”标出其反射角，“中国天眼”就是利用这种原理来接收宇宙的电磁波．第4题图类型2 光的折射作图(黔西南州2考，黔东南州2考，贵阳2考)__5.一束光从空气斜射到水面上，折射光线如图所示，请画出入射光线．第5题图6.如图所示，水池的侧壁上安装了一盏小射灯A，B点是它在水中像的位置，A发出的一束光经水面折射后在池底C点形成光斑．请画出水面的位置及在C点形成光斑的大致光路．第6题图7.如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置．第7题图类型3平面镜成像特点作图(黔西南州2考，黔东南州2考)8.小华购买了“绘图投影仪”，它主要由支架和玻璃板组成，图甲是小华利用它练习画画时的情景，图乙是简化图，已知A′是手机画面上一点A通过玻璃板成的像点，请你画出A 的位置．第8题图9.小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景．请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图．第9题图10.如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图．第10题图类型4光的反射、折射综合作图_11.如图，请作出入射光线在玻璃砖AC面上的反射光线和大致的折射光线．第11题图12.如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图．第12题图类型5透镜作图(黔西南州2考，黔东南州2考，贵阳2021.21)13.请在图中画出从光源S射向透镜的两束光的折射光路．第13题图14.请在图中画出光线经过凹透镜后的光路图．(F为焦点)第14题图15.请在图中的实线框内填上一个合适的透镜．第15题图二、力学作图类型1画指定力的示意图(黔西南州3考，黔东南州2考)1.如图所示，画出大象所受重力的示意图．第1题图2.图中手沿水平方向拉弹簧一端，弹簧伸长．请在O点画出弹簧对手的拉力F的示意图．第2题图3.如图所示，若某同学在平直的公路上用力蹬自行车前进，请找出自行车前轮所受路面摩擦力的作用点，并画出前轮所受路面摩擦力的示意图．第3题图4.质量均匀的小球a从地面冲上弧形轨道，如图所示，是小球a向上运动的某一状态，请画出此时小球对弧形轨道压力的示意图．第4题图5.如图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图．第5题图6.如图所示，一木块从斜面上滑下，在粗糙的水平面上继续滑行一段距离后才停下来．请在图中画出木块在水平面上向右滑行时所受到的支持力和摩擦力．第6题图类型2受力分析作图7.如图所示，茶壶静止在水平桌面上，请画出它所受力的示意图(将力的作用点画在茶壶的重心O点上)．第7题图8.如图所示，小红站在某商场匀速向上运动的电动扶梯上．请画出小红所受力的示意图(小红身上的O点为其重心)．第8题图9.请补全图中由于惯性冲上粗糙斜面的物体受力的示意图．第9题图10.如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图(不计空气阻力)．第10题图11.如图，利用轻杆将小球A固定在小车上，整体静止在水平面上．以球心为作用点，作出小球A所受力的示意图．第11题图类型3杠杆相关作图12.如图是撑杆跳运动员起跳动作示意图，请在图中画出运动员对撑杆A点竖直向下的拉力及其力臂．第12题图13.过去农村用的舂米工具是一个杠杆，如图是它的结构示意图．O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷．请在图中画出动力F1的力臂和石球所受重力G的示意图．第13题图14.如图所示，轻质杠杆的A点挂一个重物G，绳的拉力为F2，O为杠杆的支点．请在杠杆B端画出最小的动力F1并画出其力臂l1，使杠杆在图中位置平衡．第14题图15.如图所示，O为支点，请在A点作出人用木棒撬动石头的最小作用力F的示意图，并标出其力臂l.第15题图类型4滑轮组相关作图16.如图所示，在建筑工地上，工人师博利用一根绳子和两个滑轮运送建筑材料．请在图中画出最省力的滑轮组绕绳方法．第16题图17.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．第17题图三、电磁学作图类型1通电螺线管作图(黔西南州4考，黔东南州5考)1.如图所示为一个磁悬浮地球仪的内部结构示意图．开关闭合后，请在图中的括号内标出电源的正、负极及电磁铁的N极．第1题图2.如图所示，开关闭合的瞬间，位于螺线管右侧的小磁针发生顺时针旋转．请在图中合适的位置标出通电螺线管的“N”、“S”极和电源的“＋”、“－”极．第2题图3.如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线．第3题图4.如图所示，请用笔画线代替导线将实物图补充完整．要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱．第4题图类型2根据实物图画电路图_5.根据实物图在虚线框内画出与之对应的电路图．第5题图类型3根据电路图连接实物图(黔西南州3考)6.如图甲所示是测量定值电阻阻值的电路图，请按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接(要求：电流表量程取0～0.6 A，电压表取0～3 V)．第6题图类型4根据要求连接实物图(黔西南州2考，黔东南州3考，贵阳2考)7.在“探究电流与电阻的关系”实验中，实验器材有：电源(电压恒为4.5 V)、电流表、电压表、滑动变阻器(标有“20 Ω 2 A”字样)和开关各一个，请将图中实验电路连接完整．第7题图8.请在图中以笔画线添加一根导线，使灯L1与灯L2并联．第8题图9.请按要求正确连接实物图．要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉．第9题图类型5电路图纠错10.某同学用下列器材测量定值电阻的阻值：干电池2节，电流表，电压表，滑动变阻器(规格“30 Ω 2 A” )，开关及导线．他连接了如图所示的电路，接错了一根导线，请你在这根导线上打“”，并补画出正确的那根导线．第10题图类型6家庭电路连接11.图中已经正确连接好了部分电路，将其余部分连接完整．第11题图12.小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装．第12题图13.如图为冰箱工作时的部分电路示意图．冰箱内照明灯由开关S1控制，压缩机由开关S2控制．根据题意，将图连接完整，并符合安全用电原则．第13题图四、曲线图像作图（新考法，贵阳近3年考查）1.如图甲所示，小球从离地足够高的O点以速度v0竖直向上抛出，上升h后到达最高位置A点，随即竖直下落到地面B点，它运动的总路程为H.已知小球受到的空气阻力随速度的增大而增大，且抛出时受到空气阻力和重力的大小相等．请在图乙中画出小球从O点抛出到刚接触地面B点的过程中，其速度v的大小随路程s变化关系的大致图像．第1题图2. 如图所示，相同的甲、乙两木块用一无弹性的细线相连后静置于粗糙水平地面，橡皮筋的两端分别与墙面和甲木块相连，图中橡皮筋松弛而细线处于绷直状态．现用水平力F 拉动乙木块沿直线向右运动时开始计时，0～t 1时间内橡皮筋逐渐被拉直至原长；t 2时刻细线恰好被拉断；t 2～t 3乙木块继续向右运动，整个过程乙木块的速度始终保持不变，请在坐标中画出0～t 3时间内，力F 的大小随时间t 变化关系的大致图像．第2题图3. 如图甲所示，质地均匀的长方体木块在水平向右的拉力F 作用下，匀速向右移动，从图示位置开始至木块有13离开桌面为止，请你在图乙中作出木块对桌面的压强随时间变化的大致图像．第3题图4. 如图甲所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止．请在图乙中画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p 随碗底位置s 变化关系的大致图像．(下压过程碗口始终向上，不考虑筷子浸入水中的体积)第4题图5.如图所示，一铁块悬挂在氢气球下端(此操作存在一定的危险，请勿模仿)，铁块的质量远大于氢气球的质量，铁块的体积远小于氢气球的体积．在空旷无垠的区域，不计横风的影响，当铁块随氢气球一起沿竖直方向匀速上升至足够高的高空时，悬挂铁块的细绳突然断裂了．已知物体受到的空气阻力随速度的增大而增大，氢气球在整个过程中均未破裂，铁块安全着陆．当铁块落地之前，请在图中坐标中画出铁块以及氢气球从细绳突然断裂至足够长时间内的动能大小随时间变化的大致图像，并在相应的图像上标注“铁块”或“氢气球”．第5题图6.如图甲所示，铁皮小车在水平地面上向右做匀速直线运动，一重为G的磁铁吸附在竖直的车厢壁上，并且以速度v0匀速下滑．t1时刻小车开始减速，t2时刻起小车保持静止，整个过程磁铁始终沿车厢壁下滑．图乙是磁铁所受摩擦力f的大小随时间t变化关系的图像，请你在图丙中画出此过程中磁铁下滑速度v的大小随时间t变化关系的大致图像．(假设车厢壁足够长)第6题图参考答案一、光学作图1.如答图所示2.如答图所示第1题答图第2题答图3.如答图所示 4.如答图所示第3题答图第4题答图5.如答图所示6.如答图所示第5题答图第6题答图7.如答图所示8.如答图所示第7题答图第8题答图9.如答图所示10.如答图所示第9题答图第10题答图11.如答图所示12.如答图所示第11题答图第12题答图13.如答图所示14.如答图所示第13题答图第14题答图15.如答图所示第15题答图二、力学作图1.如答图所示2.如答图所示第1题答图第2题答图3.如答图所示 4.如答图所示第3题答图第4题答图5.如答图所示 6.如答图所示第5题答图第6题答图7.如答图所示8.如答图所示第7题答图第8题答图9.如答图所示10.如答图所示第9题答图第10题答图11.如答图所示12.如答图所示第11题答图第12题答图13.如答图所示14.如答图所示第13题答图第14题答图15.如答图所示16.如答图所示第15题答图第16题答图17.如答图所示第17题答图三、电磁学作图1.如答图所示2.如答图所示第1题答图第2题答图3.如答图所示 4.如答图所示第3题答图第4题答图5.如答图所示 6.如答图所示第5题答图第6题答图7.如答图所示8.如答图所示第7题答图第8题答图9.如答图所示10.如答图所示第9题答图第10题答图11.如答图所示12.如答图所示第11题答图第12题答图13.如答图所示第13题答图四、曲线图像作图1.如答图所示2.如答图所示第1题答图第2题答图3.如答图所示4.如答图所示第3题答图第4题答图5.如答图所示6.如答图所示第5题答图第6题答图。
【中考物理】2023届第一轮复习分类专题——简单机械(提升篇)含解析
【中考物理】2023届第一轮复习分类专题——简单机械（提升篇）一、单选题(共7小题)1.如图所示的滑轮组中，提升重物的重力为，不计摩擦和滑轮重及G 绳重，则拉力为( )FA. B. C. D.G 8G 6G 5G 42.如图是胖子和瘦子两人用滑轮组锻炼身体的简易装置(不考虑轮重和摩擦），使用时：瘦子固定不动，胖子用力拉绳使匀速上升；(1)F A G 胖子固定不动，瘦子用力拉绳使匀速上升；(2)F B G 下列说法中正确的是( )A. B.F A <GF A >F B C. D.以上说法都不对F B =2G 3.用如图所示的滑轮组从水中打捞一块重为，体积为的1250N 25dm 3重物。
当重物和动滑轮都还在水中时，绳子自由端的拉力为，500N取，以下说法正确的是 ( )g 10N /kgA.重物露出水面前后，滑轮组的机械效率不变B.重物露出水面前，动滑轮重力为500NC.重物露出水面前，滑轮组的机械效率为83.3%D.重物露出水面前，滑轮组的机械效率为66.7%4.下列说法正确的是( )A.机械效率高的机械，做功一定快B.机械效率高的机械，做的有用功一定多C.功率大的机械，做功一定快D.功率大的机械，做功一定多5.如图所示，作用在杠杆一端且始终与杠杆垂直的力，将杠杆缓慢F 地由位置经过拉至位置，在这个过程中动力( )A B C FA.变大B.变小C.先变小后变大D.先变大后变小6.如图所示，密度、粗细均匀的木棒，一端悬挂重为的小物块(体G 积忽略不计)，棒的体积浮出水面，则棒所受重力的大小为( )1nA. B. C. D.nG (n +1)G (n−1)G (n +1)G n−17.小红在探究“影响滑轮组机械效率高低的因素”时，提出下列假设：①机械效率可能跟动滑轮重有关②机械效率可能跟被拉物体重有关③机械效率可能跟被拉物体上升的高度有关④机械效率可能跟承重绳子的段数有关然后小婷设计了如图所示的实验验证，进行对比来验证小红提出的假设，则该实验验证的假设是( )A.①B.②C.③D.④二、填空题(共7小题)8.如图，甲、乙杠杆的质量和长度均相同．分别使用甲乙杠杆将物体提升相同的高度，则在工作过程中甲、乙杠杆的机械效率相比A （选填“”、“”或“”）．η甲η乙>=<9.某同学家新房装修时，在地面与窗台间放置一斜木板，将瓷砖沿木板从地面匀速拉上窗台．如图所示，已知窗台高，木板长，3m 5m 瓷砖重，沿斜面所用拉力，则此过程中所做的有用功为 ，500N 400N JN斜面的机械效率是，瓷砖与木板间的摩擦力为．O 10.如图所示，是某护城河上的一座吊桥。
中考物理一轮复习专题练习3-光现象之光的反射作图题(解析版)
2023届中考物理一轮复习专题练习3-光现象之光的反射作图题1．太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。
【答案】【解析】由光的反射定律可知，反射角等于入射角，反射光线和入射光线分居法线两侧，作出入射光线，如下图所示：2．如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。
【答案】【解析】将正午时分直射的太阳光引入一根水平管道，可知入射光线向下、反射光线水平向左，根据光的反射定律可知，法线垂直于平面镜，根据图中法线的位置，过入射点作法线的垂线得到平面镜的位置，如图所示：3．小丽站在落地镜前看到了自己的全身像。
根据平面镜成像特点，画出她的眼睛E通过平面镜看到自己右脚上P点像的光路图。
【答案】【解析】过物点P作垂直于镜面的直线（虚线）PQ（Q点为垂足），延长PQ到点P′，使PQ P Q此时P′即是P在平面镜中的像的位置。
连接P′E，与镜面的交点为入射点O，再连接PO，即为入射光线，OE为反射光线。
如下图所示4．请在图中画出入射光线相应的反射光线。
【答案】【解析】在做光的反射图像时，反射角等于入射角，故如图所示中的像，并画出演员通过平面镜看见头饰上A点的光路图。
【答案】称图即AB的像；A点的光线经过平面镜反射进入演员的眼睛。
如图：图，其中A点表示水中“塔尖”的位置。
【答案】【解析】首先找到A关于水面的对称点A’，即为塔尖，连接A和眼睛，与水面的交点O，在水面以下用虚线，水面以上用实线，并标上指向眼睛的箭头，即为反射光线，连接塔尖A’与O点并标上向下的箭头，即为入射光线，故如下图所示：。
7．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
【答案】【解析】先作出法线，根据反射角等于入射角作出反射光线，因为入射光线和平面镜夹角30°，所以入射角为60°，反射角为60°。
8．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．【答案】如图所示【解析】方法一：将两条反射光线反向延长交于一点S′，作出S′关于平面镜镜面的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：方法二：分别过反射点垂直镜面作出法线，根据反射角等于入射角画出两条入射光线，两条入射光线的交点S即为发光点的位置，如图所示：9．如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线．()【解析】作出像点S′的对称点，即为发光点S，连接S′P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线．如下图所示：【答案】10．自行车的尾灯能将照射过来的光反射回去。
2024年中考物理画图题专项训练带解析
中考物理画图题专项训练1、如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。
【分析】依据平面镜的成像特点，分别做出A、B、C点关于镜面的对称点，然后连接，就是△ABC在镜中的像。
【解答】解：①作A点关于镜面的对称点A′；（做对称点留下的作图痕迹是对应点的虚线连线和垂直符号）②作B点关于镜面的对称点B′；③作C点关于镜面的对称点C′；④用虚线连接A′B′，B′C′，A′C′，△A′B′C′就是△ABC 在平面镜MN中的像。
作图如下：【点评】在作出物体在平面镜中所成的像时，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧。
2、如图所示，一个绕O点的转动的杠杆，已知动力F1的方向和阻力F2的力臂L2，请画出动力F1的力臂L1以及阻力F2。
【分析】已知支点、阻动力的方向和阻力臂，根据力臂的画法，过支点作阻力作用线的垂线段，即动力臂；然后过阻力臂的末端作垂直于阻力臂的作用力，即阻力。
【解答】解：过支点O作动力F1作用线的垂线段，即为动力臂L1；根据力和力臂的垂直关系，过力臂L2的上端，作垂直于力臂L2的直线，与杠杆的交点为力F2的作用点，已知阻力F1的方向向上，为使杠杆平衡，则力F2的方向应斜向下，由此画出阻力F2，作图如下：【点评】会根据力与力臂的关系画出相应的力臂或作用力，要求作图规范。
3、请在图中用笔画线代替导线，将电灯、开关连入照明电路中【解答】解：火线首先进入开关，然后接到灯泡顶端的金属点；零线直接接在灯泡的螺旋套上；这样在开关断开时，电灯灯座上没有电，接触或更换灯泡不会触电。
如图所示：4、如图是生活中常用的杆秤，杆秤可以绕支点O转动，请在图中作出F1和F2的力臂L1、L2。
【解答】解：图中O为支点，从支点O分别作F1、F2作用线的垂线段，支点到垂足的距离为相应的力臂L1、L2．如图所示：5、如图所示，一束激光从空气中射到半圆形玻璃砖上（O为圆心），发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
