XRD 第五章：衍射线指标化和晶胞参数的精确测定
用X 射线衍射方法测定晶体的晶 胞参数是一种间接的方法，需要首先 在衍射花样上求出某一晶面（hkl） 反射线条的位置θ ，利用Bragg 定律 求出dhkl，再根据晶面间距d与晶胞 参数的关系，求出该晶体的晶胞参数 值。在布拉格定律中是用sin θ值去求 d值，因此要得到精确的d 值及晶胞 参数值，首先需要得到精确的sin θ值。
由三角函数表上可以看出，当θ 越接近 90°时，sin θ 的变化越慢。因此在θ接 近90°的范围内测定θ 的值，尽管精确 度并不特别高，但是仍然可以得到精确 的sin θ值。这个论点可以由布拉格定律 得到证明：
cos
n 2d
2
d
sin d
d
sin θ = nλ/2d
③ 衍射线对法 2δ=2θ2－2θ1＞300 4Sin2δ=(λ1/d1)2+(λ2/d2)2-2(λ1/d1) (λ2/d2)Cosδ
返回
θ 是测量θ 时的误差。 由上式可见，由于θ→ 90°时， ctgqθ → 0，即当θ→ 90°时， a 的相对误差趋于极小。所以 测量时用θ 值靠近90°时的数 据，精确度要高得多。通常求 精确的晶胞参数时，要注意高 角度的衍射点。
在不同 Δθ条件下θ (d) ~ Δd 关系(Cu Ka辐射)
1.θ角测量误差分析
① 相机半径不准和底片伸缩 ② 试样偏心误差 ③ 试样吸收误差 综合得出： Δd/d=ΚSin2Φ=ΚCos2θ
2．误差校正方法
① 图解外推法 1) 测量各衍射线θ值，用相应公式算出晶胞参数的测量 值aobs； 2) 再算出相应的外推函数Cos2θ； 3) 将相对应的值绘成aobs ~Cos2θ曲线； 4) 将直线外推到Cos2θ=0处，所得的纵坐标值就是精 确值ac ② 最小二乘法 图解外推法是通过选择适当的外推函数消除系统误差， 但这种方法中同一实验数据由不同的人来作图外推直线， 所得的结果不一定一样，这就是又引入偶然误差所致。而 最小二乘法可以避免这偶然误差。
由于晶胞体积随温度升高而增大，因此当精确测定 晶胞参数时，必须说明测试时的试样温度。此外由于常 用表列的X 射线波长数值也稍有不同，说明所用波长的 确切数值也很必要。 从以上分析可以看出，要得到精确的晶胞参数，首 先取决于得到高精度的d 值。在测定d 值的实验中，必 须设法消除实验结果的一切误差。误差可以分为偶然误 差及系统误差两类。偶然误差没有一定的规律，主要由 于人在测量衍射线位置时所引起，可以通过仔细的重复 多次的测量，将它减少到一定程度。在聚焦照相法中的 系统误差主要来源于照相机半径的误差、底片的收缩或 伸长及试样的吸收。
§5－1 粉晶法衍射线的指标化
1．指标化的解析法 2．指标化的图解法 3．指标化的倒易点阵解析法
请同学们看书上P49－P50 返回
§5－2 晶胞参数的精确测定
晶胞参数是决定晶体结构的重要参 数之一，随着晶体化学组成上的某些 变异以及外界条件的改变，晶胞参数 会相应地发生有规律的微小变化，所 以精确地测定它们在特定条件下的晶 胞参数值，对于研究结晶物质的键能、 晶体结构的缺陷、固溶体的性质，对 于精确测定分子量以及晶体的密度和 膨胀系数等都有重要意义。
微分得：
d d
ctg
上式代表了晶面间距的误差与θ误差的关系。以立方晶系为例，
a
a d
a a
2 2
h k
2
2
2
ቤተ መጻሕፍቲ ባይዱ
l
2
是晶胞参数a 的相对误差，
a
h k l d h k l d
2 2 2
d d
ctg
a a
d d
ctg
第五章 衍射线的指标化及晶胞 参数的精确测定 §5－1 粉晶法衍射线的指标化 §5－2 晶胞参数的精确测定
§5－1 粉晶法衍射线的指标化
衍射线的指标化也称标定衍射线指数。 进行未知相衍射线指标化的前提是得到 单一的纯未知相及一套精确的衍射线位 置。因为如果存在第二相，或由于Ka2， Kb峰未去除，就有可能产生外来的衍射 线。即使有一条不应该出现的衍射线， 也会使大部分指标化方法难以顺利进行。
南京大学物化实验系列X射线粉末衍射法测定晶胞常数
实验二十九X射线衍射法测定晶胞常数一粉末法一.实验目的和要求1、了解X射线衍射仪的基本原理、简单结构和操作方法。
2、掌握X射线粉末法的原理，测定NaCl或NH4C1的晶体点阵形式、晶胞参数以及晶胞中内含物的个数。
二.XRD技术的原理和仪器简单介绍1、X射线的产生在抽至真空的X射线管中，鸨丝阴极通电受热发射电子，电子在几万伏的高压下加速运动，打在由金属Cu （Fe、Mo）制成的阳靶上，在阳极产生X射线, 如书上P256图III-8-1 所示。
众所周知，X射线是一种波长比较短的电磁波。
由X射线管产生的X射线，根据不同的实验条件有两种类型：（1）连续X射线（白色X射线）：和可见光的白光类似，由一组不同频率不同波长的X射线组成，产生机理比较复杂。
一般可认为高速电子在阳靶中运动，因受阻力速度减慢，从而将一部分电子动能转化为X射线辐射能。
（2）特征X射线（标识X射线）：是在连续X射线基础上叠加的若干条波长一定的X射线。
当X光管的管压低于元素的激发电压时，只产生连续X射线；当管压高于激发电压时，在连续X射线基础上产生标识X射线；当管压继续增加，标识X射线波长不变，只是强度相应增加。
标识X射线有很多条，其中强度最大的两条分别称为Ka和仆线，其波长只与阳极所用材料有关。
X射线产生的微观机理：从微观结构上看，当具有足够能量的电子将阳极金属原子中的内层电子轰击出来，使原子出于激发态，此时较外层的电子便会跃迁至内层填补空位，多余能量以X射线形式发射出来。
阳极金属核外电子层K-L-M-N…，如轰击出来的是K层电子（称为K系辐射），由L层电子跃迁回K层填补空穴，就产生特征谱线Ka,或由M层电子跃迁回K层填补空穴，就产生特征谱线K B。
当然，往后还有L系、M系辐射等，但一般情况下这些谱线对我们的用处不大。
2、X射线的吸收在XRD实验中，通常需要获得单色X射线，滤去仆线，保留Ka线。
［提问：为什么不能用含有多种波长的多色X射线？事实上就是通过提问对后面的思考题第1题作适当提示。
无机材料测试技术习题库
无机材料测试技术习题库第一章X射线物理学基础一、名词解释1、特征X射线2、连续X射线3、吸收限（λk）4、光电效应5、俄歇电子6、质量吸收系数7、相干散射8、非相干散射9、荧光X射线10、X射线强度11、AES二、填空1、产生X射线的基本条件、、。
2、X射线的强度是指内通过垂直于X射线方向的单位面积上的。
3、探测X射线的工具是：。
4、影响X射线强度的因素是：。
5、检测X射线的方法主要有：。
6、X射线谱是的关系。
7、吸收限的应用主要是、、。
8、当X射线的或吸收体的愈大时X射线愈容易被吸收。
9、一束X射线通过物质时，它的能量可分为三部分：、和。
10、X射线与物质相互作，产生两种散射现象，即和。
11、物质对X射线的吸收主要是由引起的。
三、判断1、入射X射线光子与外层电子或自由电子碰撞时产生相干散射。
2、由X射线产生X射线的过程叫做光电效应。
3、X射线与物质作用，有足够能量的X射线光子激发原子K层的电子，外层电子跃迁填补，多余的能量使L2、L3、M、N等层的电子逸出，这个过程叫做光电效应。
4、由X射线产生X射线的过程叫俄歇效应。
5、连续谱中，随V增大，短波极限值增大。
6、当X射线的波长愈短，或者穿过原子序数愈小的物质时，其吸收就愈大。
7、具有短波极限值的X射线强度最大。
8、具有短波极限值的X射线能量最大。
9、X射线成分分析的理论基础是同种原子发出相同波长的连续X射线。
10、当高速电子的能量全部转换为X射线光子的能量时产生λ0，此时强度最大，能量最高。
11、当高速电子的能量全部转换为X射线光子的能量时产生λ0，此时强度最大。
四、简答及计算：1、什么是莫赛莱定律，莫赛莱定律的物理意义是什么？2、简述特征X射线产生的机理。
3、简述衍射定性物相鉴定的程序。
4、X射线定量分析的基础是什么？5、X射线物相分析有哪些特点？6、试计算空气对CrKα辐射的质量吸收系数和线吸收系数。
假定空气中含有80％（重量）的氮和20％（重量）的氧，空气密度ρ＝0.0013g/cm3。
衍射指标化解析
符合要求的试样指： 一、多晶结构测定的一般步骤：
★获得衍射花样→相对强度
2
常称为 不计衍 射强度 的相结 构分析
可获得多晶 衍射谱，结 构类型，甚 至空间群， 粗略的点阵 参数
1、获得衍射花样→相对强度 2、对衍射花样进行分析，尽可能的判断未 知相的晶系。 3、标定各衍射线的指标，获得各衍射线的 面网指数。 4、根据指标化结果，总结衍射消光规律， 查阅系统消光规律表：决定多晶花样所属点 阵类型和空间群。 5、精确测定点阵参数和该物质的密度。 6、测定晶胞中原子（或分子）的数目。 7、测定晶胞中原子的位置。
1 2 2 2 2 h k l a 2 d hkl
e) 三斜晶系 f) 三方及六方晶系 按六方指标化）
2 1 3 2 l 2 2 h hk k a 2 2 dhke 4 c
4
晶胞参数末知时 ???
二、衍射线指数标定和晶胞参数确定 1.立方晶系： 1 h2 k 2 l 2 a 2
金刚石 3 8 4 11 16 199 24 27 32 35 约 2 后： 1 2 3 5 6 7 8 10 12… （无7,无15，无23） （有 7无11 ） 40 43 48 hkl全奇或全偶且
h+k+l=2n+1
11、12、13、14、16、…
h k 4n
8
例：闪锌矿（ZnS）粉未图指标化
得出的整数定（hkl），结合消光规律。并 可求出晶胞参数。
7
如： h k l 为下列数据
(100)（110）(111) (200) (210) (211) (220) (221) (300) (310) (311) (222) (320) (321) (400)

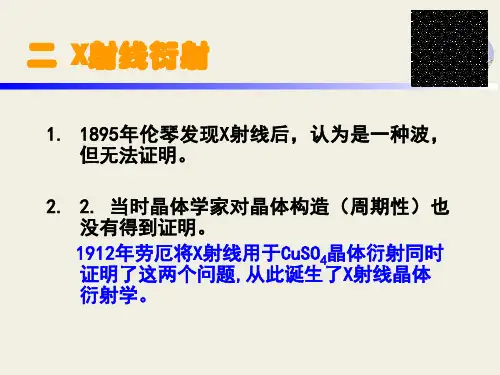

XRD衍射仪法测定晶体课件
粉末粒度也要在这个范围内，一般要求能通过325目的筛
子为合适。试样的厚度也有一个最佳值，大小为：
t
3.4
5
'
sin
实验条件选择 （二）实验参数选择
• 防散射光栏与接收光栏应同步选择。 • 选择宽的狭缝可以获得高的X射线衍射强度，但
分辨率要降低；若希望提高分辨率则应选择小的 狭缝宽度。 • 扫描速度是指探测器在测角仪圆周上均匀转动的 角速度。扫描速度对衍射结果的影响与时间常数 类似，扫描速度越快，衍射线强度下降，衍射峰 向扫描方向偏移，分辨率下降，一些弱峰会被掩 盖而丢失。但过低的扫描速度也是不实际的。
四 X射线衍射方法的实际应用
(一）X射线物相分析
• 材料或物质的组成包括两部分： 一是确定材料的组成元素及其含量； 二是确定这些元素的存在状态，即是什么物相。
• 材料由哪些元素组成的分析工作可以通过化学分析、 光谱分析、X射线荧光分析等方法来实现，这些工作 称之成份分析。
• 材料由哪些物相构成可以通过X射线衍射分析加以确 定，这些工作称之物相分析或结构分析。
• 衍射仪试样可以是金属、非金属的块状、片状或各种粉末。 对于块状、片状试样可以用粘接剂将其固定在试样框架上， 并保持一个平面与框架平面平行；粉末试样用粘接剂调和 后填入试样架凹槽中，使粉末表面刮平与框架平面一致。 试样对晶粒大小、试样厚度、择优取向、应力状态和试样 表面平整度等都有一定要求。
• 衍射仪用试样晶粒大小要适宜，在1μm-5μm左右最佳。
X射线物相定性分析原理
• X射线物相分析是以晶体结构为基础，通过比较晶体 衍射花样来进行分析的。
• 对于晶体物质中来说，各种物质都有自己特定的结 构参数（点阵类型、晶胞大小、晶胞中原子或分子 的数目、位置等），结构参数不同则X射线衍射花样 也就各不相同，所以通过比较X射线衍射花样可区分 出不同的物质。
第6章XRD：衍射线指标化和晶__...
6.1 衍射数据的指标化
能核对上JCPDS卡片的衍射数据的指标化
220 222
311
333
111
320 420
531 311 422
440
600,442
不能核对上JCPDS卡片的衍射数 据的指标化？
a 5.4308 5.4309 5.4310 5.4308 5.4308 5.4310 5.4310 5.4311 5.4309 5.4309 5.4309 5.4310
例4 Galena (PbS)
is Cubic, a=0.5931nm, Fe Kα (0.193728nm), following data were obtained, please index them and determine the type of lattice. Ni=sin2θi/K ，K=0.1937282/(4×0.593172)=0.0267
×3 integer 3 8 11 16 19 24 27 32 35
hkl 111 220 311 400 331 422 333 440 531
练习： 1、某方铅矿a=5.931Ǻ，在Fe
Kα（λ=1.93728Ǻ）下得到如下数
据，将其指标化。
Θ
16.56 19.00 27.37 32.24 34.24 40.40 45.00
2 2 2
二、最小二乘法 最小二乘法使用数学方法从 实验点出发寻求最佳直线或曲线 的方法，原则上它可用来寻找任 何曲线，但先决条件是曲线的函 数形式是已知的。
6.3 X射线衍射分析的其他应用
实验4 X射线衍射法测定晶胞常数—粉末法
实验4 X 射线衍射法测定晶胞常数—粉末法实验目的1掌握晶体对X 射线衍射的基本原理和晶胞常数的测定方法。
2了解X 射线衍射仪的基本结构和使用方法。
3 掌握X 射线粉末图的分析和使用。
实验原理 1 Bragg 方程晶体是由具有一定结构的原子、原子团(或离子团)按一定的周期在三维空间重复排列而成的。
反映整个晶体结构的最小平行六面体单元称晶胞。
晶胞的形状和大小可通过夹角α、β、γ的三个边长a 、b 、c 来描述。
因此, α、β、γ和a 、b 、c 称为晶胞常数。
一个立体的晶体结构可以看成是由其最邻近两晶面之间距离为d 的这样一簇平行晶面所组成, 也可以看成是由另一簇面间距为dˊ的晶面所组成……其数无限。
当某一波长的单式X 射线以一定的方向投射晶体时, 晶体内这些晶面像镜面一样发射入射X 光线。
只有那些面间距为d, 与入射的X 射线的夹角为θ且两邻近晶面反射的光程差为波长为的整数倍n 的晶面簇在反射方向的散射波,才会相互叠加而产生衍射如图1所示。
光程差λn BC AB =+=∆,而θsin d BC AB ==, 则 λθn d =sin 2上式即为布拉格(Bragg)方程。
如果样品与入射线夹角为θ, 晶体内某一簇晶面符合Bragg 方程, 那么其衍射方向与入射线方向的夹角为2θ。
对于多晶体样品(粒度约0.01mm), 在试样中的晶体存在着各种可能的晶面取向, 与入射X 线成θ角的面间距为d 的晶簇面不止一个, 而是无穷个,且分布在以半顶角为2θ的圆锥面上, 见图2。
在单色X 射线照多晶体时, 满足BragG 方程的晶面簇不止一个, 而是有多个衍射圆锥相应于不同面间距d 的晶面簇和不同的θ角。
当X 射线衍射仪的计数管和样品绕试样中心轴转动时(试样转动θ角,计数管转动2θ), 就可以把满足Bragg 方程的所有衍射线记录下来。
衍射峰位置2θ与晶面间距(即晶胞大小和形状)有关, 而衍射线的强度(即峰高)与该晶胞内(原子、离子或分子)的种类、数目以及它们在晶胞中的位置有关。
南京大学物化实验系列X射线粉末衍射法测定晶胞常数
实验二十九X射线衍射法测定晶胞常数—粉末法一．实验目的和要求1、了解X射线衍射仪的基本原理、简单结构和操作方法。
2、掌握X射线粉末法的原理，测定NaCl或NH4Cl的晶体点阵形式、晶胞参数以及晶胞中内含物的个数。
二．XRD技术的原理和仪器简单介绍1、X射线的产生在抽至真空的X射线管中，钨丝阴极通电受热发射电子，电子在几万伏的高压下加速运动，打在由金属Cu (Fe、Mo) 制成的阳靶上，在阳极产生X射线，如书上P256图III-8-1所示。
众所周知，X射线是一种波长比较短的电磁波。
由X射线管产生的X射线，根据不同的实验条件有两种类型：(1) 连续X射线(白色X射线)：和可见光的白光类似，由一组不同频率不同波长的X射线组成，产生机理比较复杂。
一般可认为高速电子在阳靶中运动，因受阻力速度减慢，从而将一部分电子动能转化为X射线辐射能。
(2) 特征X射线(标识X射线)：是在连续X射线基础上叠加的若干条波长一定的X射线。
当X光管的管压低于元素的激发电压时，只产生连续X射线；当管压高于激发电压时，在连续X射线基础上产生标识X射线；当管压继续增加，标识X射线波长不变，只是强度相应增加。
标识X射线有很多条，其中强度最大的两条分别称为Kα和Kβ线，其波长只与阳极所用材料有关。
X射线产生的微观机理：从微观结构上看，当具有足够能量的电子将阳极金属原子中的内层电子轰击出来，使原子出于激发态，此时较外层的电子便会跃迁至内层填补空位，多余能量以X射线形式发射出来。
阳极金属核外电子层K-L-M-N…，如轰击出来的是K层电子(称为K系辐射)，由L层电子跃迁回K层填补空穴，就产生特征谱线Kα，或由M层电子跃迁回K层填补空穴，就产生特征谱线Kβ。
当然，往后还有L系、M系辐射等，但一般情况下这些谱线对我们的用处不大。
2、X射线的吸收在XRD实验中，通常需要获得单色X射线，滤去Kβ线，保留Kα线。
[提问：为什么不能用含有多种波长的多色X射线? 事实上就是通过提问对后面的思考题第1题作适当提示。
实验三十 X射线衍射法测定晶胞常数——粉末法
南京大学化学实验报告实验题目：X射线衍射法测定晶胞常数——粉末法姓名：院系：日期：一.实验目的1.熟悉X射线衍射仪的基本结构并掌握其使用方法2.掌握X射线粉末法进行物相鉴定二.实验原理晶体是由具有一定结构的原子、原子团（或离子团）按一定的周期在三维空间重复排列而成的。
反映整个晶体结构的最小平行六面体单元称为晶胞。
晶胞的形状和大小可通过夹角和三个边长来描述，因此和称为晶胞常数。
一个立体的晶体结构可以看成是由其最邻近两晶面之间距为d的这样一簇平行晶面所组成，也可以看成是由另一簇面间距为d’的晶面所组成……其数无限。
当某一波长的单色X射线一一定的方向投射到晶体上时，晶体内的晶面像镜面一样反射入射线。
但不是任何的反射都是衍射，只有那些面间距为d，与入射的X射线的夹角为，且两相邻晶面反射的光程差为波长的整数倍n的晶面簇在反射方向的散射波，才会相互叠加而产生衍射，如下图所示。
光程差，而上式即为Bragg方程，其中n称为衍射级数。
如果样品与入射线夹角为，晶体内某一簇晶面符合Bragg方程，那其衍射方向与入射线方向的夹角为2，如图。
对于多晶样品，，在样品中的晶体存在着各种可能概率的晶面取向，拥有与入射X射线成角且面间距为d的晶面簇的晶体不止一个，而是无穷个，且分布在以半顶角为2的圆锥面上，如图。
在单色X射线照射多晶体时，满足Bragg方程的晶簇面不止一个，而是有多个衍射圆锥对应于不同面间距d的晶面簇和不同的角。
当X射线衍射仪的计数管和样品绕样品中心轴转动时，就可以把，满足Bragg方程的所有射线记录下来。
衍射峰位置2与间距（晶胞大小与形状）有关，而衍射线的强度（即峰高）与该晶胞内原子的种类、数目以及他们在晶胞中的位置有关。
由于任何两种晶体其晶胞形状、大小和内含物总存在着差异，所以2和相对强度可作物相分析的依据。
对于绝大多数物质而言，其2角都大于，通常称为广角XRD。
晶胞大小的测定。
以晶胞常数结晶学可推出：对于四方晶体，因，，上式可化简为对于立方晶系，因晶胞参数，从衍射普中各衍射峰所对应的2，通过Bragg方程求得的只是相对的各的值。
XRD(5-应用)
37
例：用萤石作为内标物质，测定工业粉尘中石英 含量的定标曲线。
配置一系列标准样品，样品 中包含已知量的石英（20%、 40%、60%、80%、100%、）和 恒定质量比（如20%）的内标 物质萤石，然后用衍射仪测 量并计算I石英/I萤石，作图：
27
平板状粉晶试 样的衍射强度:
Ij
I0
e4 m4C 2
3 32R
V
F2
V
2 0
P
1 sin
cos2 2 2 cos
e 2 M 2
1
Ij
I0
e4 m4C 2
3 32R
v
jV
F2
V
2 0
P
1 sin
cos2 2 2 cos
e 2 M 2
1
I0
e4 m4C 2
3
V
32R
F2 V 02
P
1 sin
Ij、Is分别为混入标准物质后，第j相、标准物质的一条衍射线强度；
wj为原混合物中第j相的质量分数；C为常数（难求）；
wj’和ws是加入内标物后,第j相,第s相在混合物中的质量分数
36
内标法定量分析的具体做法
（1）制作定标曲线： 配置一系列标准样品，其中包含已知量的待测相j和
恒定质量百分比的标准物质s 用衍射仪测量掺入了标准物质后的第j相和标准相S的
BCj
j /j m
Ij：第j相的某根衍射线强度 B：只与实验条件有关的常数
Cj：只与第j相的结构及实验条件有关的常数 Vj、ωj：第j相的体积百分数、质量百分数 ρj ：第j相的密度 ρ：混合物的密度； μ、μm：混合物的线吸收系数、质量吸收系数
衍射指标化
符合要求的试样指： 一、多晶结构测定的一般步骤：
★获得衍射花样→相对强度
2
常称为 不计衍 射强度 的相结 构分析
可获得多晶 衍射谱，结 构类型，甚 至空间群， 粗略的点阵 参数
1、获得衍射花样→相对强度 2、对衍射花样进行分析，尽可能的判断未 知相的晶系。 3、标定各衍射线的指标，获得各衍射线的 面网指数。 4、根据指标化结果，总结衍射消光规律， 查阅系统消光规律表：决定多晶花样所属点 阵类型和空间群。 5、精确测定点阵参数和该物质的密度。 6、测定晶胞中原子（或分子）的数目。 7、测定晶胞中原子的位置。
d
2 hkl
1 d
2 hi ki li
1
2 dh 1k1l1
h k l h k l
2 i 2 1 2 i 2 1
2 i 2 1
应为整数
1 hi2 ki2 li2 1
2 dh i ki li
2 2 2 h k l 1 1 1
5
d
2 h1k1l1
方法和步骤
a 、根据实验得到相应的d，并由低角度 开始设第一条线为d1，第i条线为di， 1 1 计算所有比值 2 2 2 2 2
1
（ h k l）
12
例：软锰矿粉未指数标定（四方）
MnO2
13
1 1 d实测 2 d100 a2
1/d2
4.398 0.0517 1 1 2 =1/c2 (L=1), h=1,k=0,or h=0 ,k=1 1/d 001 3.11 0.1034 2 2 2.40 0.1736 0.1219 0.0702 3 2.20 0.2066 4 4 2 2.11 0.2246 0.1729 0.1212 0 0200 5 ． 6 1.967 0.2585 5 1.623 0.3796 0.3280 0.2762 0．1728 7 2 0.1211 2 1.556 0.4130 8 8 2 1.466 0.4653 9 9 0.4319 0.3802 0．2770 10 1.434 0.4863 2-9/a2=0.1239 1/d 11 1.392 0.5161 10 0.5323 12 1.301 0.5908 2 0.4874 0．3824 0.3307 0.1756 1.22 0.673 13 13 0.6393 0.5876 0．4867 14 1.201 0.6933 0.6915 0.6394 0．5349 0.4847 15 1.161 0.7432 0.7441 0.6924 2 0． 2 5895 1/d2-13/a2=0.1218 16 1.121 0.7958 17 1.100 0.8264 16 2- 1/a2 ） (2) 列差值表 , 找以（ 1/d 0．6730 18 1.066 0.8800 17 0.8273 0.7764 19 1.054 0.9002 为因子即为 1/c2 0.8485 0.7968 0.6932 0.0415 0.4868 1.037 0.9299 18 20 1.001 0.998 0.9383 0.8866 0.7832 1/d2-18/a2=0.1214 21
