软土深水护筒埋深计算
钢护筒工程量
对于钢护筒应注意以下5点：
①由于定额中钢护筒在干处考虑了周转摊销，水中则按全部设计质量计算，并根据设计规定的回收量计算回收金额。
所以必须根据实地调查的水位计算出钢护筒在干处和水中的数量及质量。
②如果在水中采用围堰，则按陆地情况考虑，不再全长使用钢护筒。
③一般情况下，每节护筒长按2m制作（使用长度根据需要拼表），当在干处埋护筒时，设计上一般要求入土深为1.8m，四周夯填0.2m粘土，总长为1.8m+0.2m=2m。
所以，干处埋护筒时，其长度按2m计算。
④水中埋护筒时，当水深为5m 以内时，一般设计要求入土深度为3m，护筒实际长度为5m+3m=8m。
因此，水中埋护筒且当水深为5m以内时，其护筒实际长度应按8m计算。
来源：考试大
⑤护筒直径的确定。
护筒直径可参照桥梁施工规范的有关规定确定。
护筒直径与钻机类型、地质情况有关，一般情况下，按桩径加0.2m左右即可。
如溪尾大桥17根水中梳子地的施工，原设计按水深3.51m布置4m高的竹笼围堰筑岛作为施工作业平台，但实测水位达到6.51m。
因此，设计变更改为采用“水中平台”施工方案，搭设水中钻孔作业平台，埋设整体式钢护筒（采用DZJ60型振动式沉拔桩锤沉埋，进入风化层50cm以上），十字型钻头冲击钻机或牙轮钻循环机成孔。
在设计变更金额计算中，水中钢护筒按全部设计质量计算，仅此护筒一项就增加金额53万元。
问题：钢筒使用在哪些类型的桩基？钢筒工程量如何计算？干处与水中工程量如何确定？设计没有给出回收量时，如何考虑回收金额？。

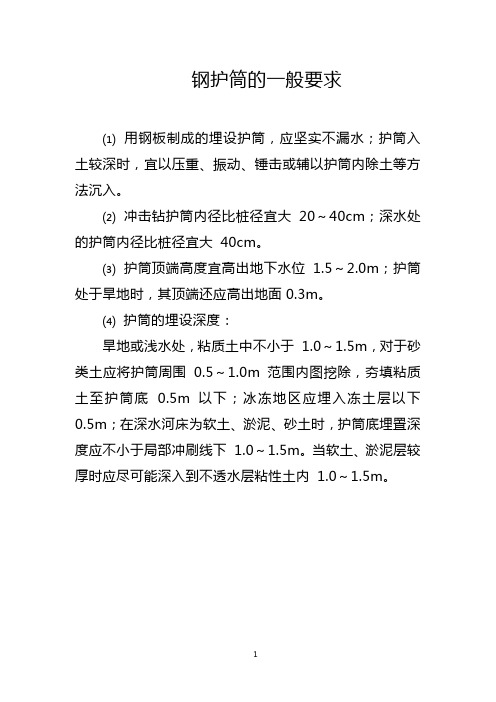

钢护筒的一般要求
钢护筒的一般要求
⑴用钢板制成的埋设护筒，应坚实不漏水；护筒入土较深时，宜以压重、振动、锤击或辅以护筒内除土等方法沉入。
⑵冲击钻护筒内径比桩径宜大20～40cm；深水处的护筒内径比桩径宜大40cm。
⑶护筒顶端高度宜高出地下水位1.5～2.0m；护筒处于旱地时，其顶端还应高出地面0.3m。
⑷护筒的埋设深度：
旱地或浅水处，粘质土中不小于1.0～1.5m，对于砂类土应将护筒周围0.5～1.0m 范围内图挖除，夯填粘质土至护筒底0.5m 以下；冰冻地区应埋入冻土层以下0.5m；在深水河床为软土、淤泥、砂土时，护筒底埋置深度应不小于局部冲刷线下1.0～1.5m。
当软土、淤泥层较厚时应尽可能深入到不透水层粘性土内1.0～1.5m。
1。
护筒计算
内径2.8m的钢护筒计算一、已知参数：1、护筒参数：内径D=2800mm臂厚t=6mm外径D=2812mm2、水深度：h=13m二、模板受力计算：1、混凝土侧压力1）混凝土侧压力标准值F1=0.22*γc*t0*β1*β2*V^0.5=121.4KN/m2混凝土重力密度γc=24KN/m3新浇混凝土的初凝时间t0=200/(T+15)新浇混凝土的初凝时间=10.00hT=10℃外加剂影响修正系数β1=1混凝土坍落度影响修正系数β2=1.15混凝土浇注速度V=4m/hF2=γc*H=312.0KN/m2混凝土侧压力计算位置处至新浇筑混凝H=13m土顶面的总高度混凝土侧压力标准值F1标=min(F1,F2)=121.4KN/m22）混凝土侧压力设计值Fa=F1标*γ1*γ2=123.9KN/m2荷载分项系数γ1=1.2荷载折减系数γ2=0.853）倾倒混凝土时产生的水平力标准值F2标=6设计值Fb=F2标*γ1*γ2=7.1KN/m2γ2=0.85 4）荷载组合F'=Fa+Fb=131.0KN/m2 2、水对模板产生的侧压力：混凝土的计算高度：h=F1标/γc=5.1m 砼计算高度处水产生产侧压力：Fh=γc*h=50.6KN/m2 3、模板所受最大侧压力：P=F'-Fh=80.4KN/m2三、结构选型与检算:1、面板检算：按三跨连续梁进行计算：1）面板选型及参数：面板：δ=6mm截面惯性矩I=18.00mm4截面抵抗矩W=6.0mm3 2）计算取值：板宽取值：B=1mm跨度：a=320mm则面板所受荷载：q=0.080N/mm 3）受力计算及检算：（1）强度检算：支座最大弯矩：M=0.08*q*a^2=658.7N.mm 跨中最大弯矩：M=0.1*q*a^2=823.4N.mm 面板最大内力为σ=1.5*M/W=164.7N/mm2所选面板或肋间距满足条件。
最大剪力：V=0.6*q*a=15.44N=5.1N/mm2所选面板或肋间距满足条件。
大直径钢护筒入土深度计算
大直径钢护筒入土深度计算摘要：诸永高速温州段延伸工程第二合同段主桥桩基础采用φ2.8m的钻孔桩。
钢护筒直径为3.1m，长度为36m。
结合工程实例，重点介绍钢护筒入土深度的计算理念。
关健词：大直径桩钢护筒;入土深度Abstract: the high speed wenzhou period for the second extension project contract period of the bridge, the pile foundation φ 2.8 m drilling pil e. The steel tube diameter of 3.1 m, length of 36 m. Combined with the engineering practice, the paper focuses on the grandest of the depth of steel tube calculation concept.Key words: large diameter cylinder pile steel armor; Depth of soil into1、工程概况及地质特征瓯江大桥主桥90#和91#墩采用2.8m大直径嵌岩桩，桩基长度分别为88m 和94m，共计24根，桩端持力层为中风化凝灰岩，采用KP3500气举反循环钻机施工。
根据地质勘察报告，主桥桥位处地质层分布情况参见表（一）。
2、确定钢护筒参数根据地质勘察报告揭示，细砂层特性为：浅黄色，饱和、松散，主要成分为石英，含粘粒20%~30%，局部夹薄层淤泥。
属液化土，物理性质较差，在桩基施工过程中稍有不甚极易发生塌孔。
钢护筒设计时直接穿越细砂层，确保施工过程中的桩基成孔质量。
2.1护筒入黏土层深度确定护筒入土深度不仅要保证护筒自身的稳定，还要保证渗透稳定和不出现管涌现象。
当护筒入土深度不足时，由于护筒内外泥浆柱水头差的存大，导致护筒内的地下水绕过护筒下端向海里渗透，这种渗透力大于土的水下重度时，土颗粒就会随水流向上喷涌而导致护筒失稳。

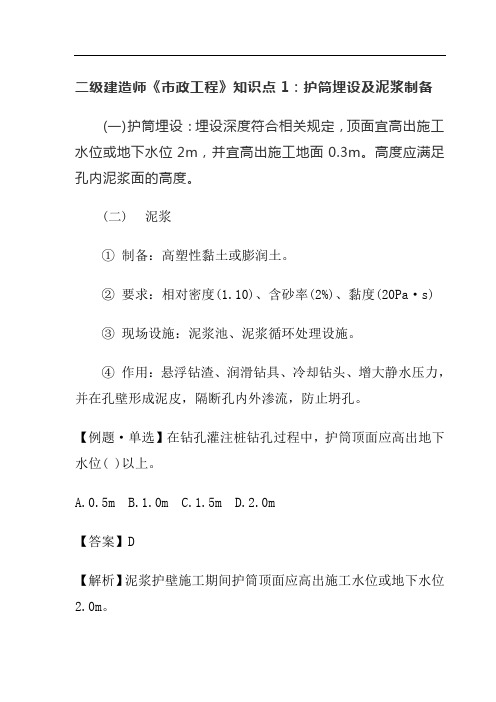

二级建造师《市政工程》知识点1：护筒埋设及泥浆制备
二级建造师《市政工程》知识点1：护筒埋设及泥浆制备
(一)护筒埋设：埋设深度符合相关规定，顶面宜高出施工水位或地下水位2m，并宜高出施工地面0.3m。
高度应满足孔内泥浆面的高度。
(二)泥浆
①制备：高塑性黏土或膨润土。
②要求：相对密度(1.10)、含砂率(2%)、黏度(20Pa·s)
③现场设施：泥浆池、泥浆循环处理设施。
④作用：悬浮钻渣、润滑钻具、冷却钻头、增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔。
【例题·单选】在钻孔灌注桩钻孔过程中，护筒顶面应高出地下水位( )以上。
A.0.5m
B.1.0m
C.1.5m
D.2.0m
【答案】D
【解析】泥浆护壁施工期间护筒顶面应高出施工水位或地下水位2.0m。

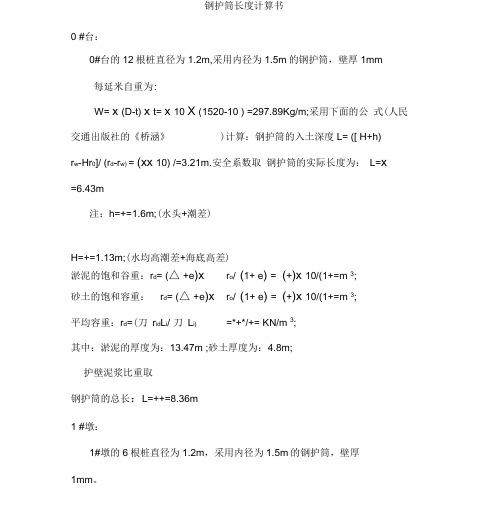

钢护筒的计算书
钢护筒长度计算书0 #台：0#台的12根桩直径为1.2m,采用内径为1.5m的钢护筒，壁厚1mm每延米自重为:W= x (D-t) x t= x 10 X (1520-10 ) =297.89Kg/m;采用下面的公式(人民交通出版社的《桥涵》)计算：钢护筒的入土深度L= ([ H+h)r w-Hr0]/ (r d-r w) = (xx 10) /=3.21m.安全系数取钢护筒的实际长度为：L=x=6.43m注：h=+=1.6m;(水头+潮差)H=+=1.13m;(水均高潮差+海底高差)淤泥的饱和谷重：r d= (△ +e)x r o/ (1+ e) = (+)x 10/(1+=m 3;砂土的饱和容重：r d= (△ +e)x r o/ (1+ e) = (+)x 10/(1+=m 3;平均容重：r d=(刀r id L i/ 刀L i) =*+*/+= KN/m 3;其中：淤泥的厚度为：13.47m ;砂土厚度为：4.8m;护壁泥浆比重取钢护筒的总长：L=++=8.36m1 #墩：1#墩的6根桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚1mm。
每延米自重为：W=x (D-t) x t= x 10x (1520-10)=297.89Kg/m ;采用下面的公式(人民交通出版社的〈〈桥涵》)计算：钢护筒的入土深度L 二[(H+h) r w-Hr o]/ (r d-r w) =(xx 10) /=3.27m.安全系数取钢护筒的实际长度为：L=x =6.53m注：h=+=1.6m;(水头+潮差)H=+=2.24m;(水均高潮差+海底高差)淤泥的饱和容重：r d= (△+e)x r o/ (1+ e) = (+)x 10/(1+ 二m3；砂土的饱和容重：r d= ( △+e)x r。
/ (1+ e) = (+)x 10/(1+=m 3;平均容重：r d=(刀r id L i/ 刀L i) =*+*/=KN/m 3 ;其中：淤泥的厚度为：8.76m;砂土厚度为：5.6m;护壁泥浆比重取钢护筒的总长：L=++=9.57m2-10#墩：桩直径为1.2m，采用内径为1.5m的钢护筒，壁厚10mm,每延米自重为297.89Kg/m。
灌注桩护筒埋设深度计算
灌注桩护筒埋深计算1.摘要 (2)2.护筒的作用和一般要求 (2)2.1作用 (2)2.2一般要求 (2)3.护筒的种类和制作 (3)3.1木护筒 (3)3.2钢筋混凝土护筒 (4)3.3钢护筒 (6)3.4护筒盖 (9)4.护筒底端埋置深度 (10)1.摘要本文介绍灌注桩护筒的作用、一般要求、种类、制作、埋设计算，为陆上、内河、近海灌注桩施工护筒计算提供必要的参考。
2.护筒的作用和一般要求2.1作用护筒有固定桩位，引导钻头（锥）方向，隔离地面水免其流入井孔，保护孔口不坍塌，并保证孔内水位（泥浆）高出地下水或施工水位一定高度，形成静水压力（水头），以保护孔壁免于坍塌等作用。
2.2一般要求(1)用钢板或钢筋混凝制成的埋设护筒应实不漏水；护筒入土较深时，宜以压重、振动、锤击或辅以筒内除上等方法沉放。
(2)护筒内径应比桩径稍大；当护筒长度在2m~6m时，有钻杆导向的正、反循环回转钻护筒内径比桩径宜大20~30cm，无钻杆导向的正反潜水电钻和冲抓冲击锤护筒内径比桩径宜大30cm~40cm；深水处的护筒内径至少应比桩径大40cm。
(3)护筒顶端高度：①当采用反循环回转方法（包括反循环潜水电钻）钻孔时，护筒顶端应高出地下水位 2.0m以上，使护筒内水头产生20kPa以上的静水压力；②采用正循环回转方法（包括正循环潜水电钻）钻孔时，护筒顶端的泥浆溢出口底边，当地质良好、不易坍孔时，宜高出地下水位1.0m~1.5m以上；当地质不良、容易坍孔时，应高出地下水位 1.5m-2.0m以上；③采用其它方法钻孔时，护筒顶端宜高出地下水位1.5m~2.0m；④当护筒处于旱地时，除了满足①至③项要求外，还应高出地面0.3m；⑤孔内有承压水时，应高于稳定后的承压水位2.0m以上，若承压水位不稳定或稳定后承压水位高出地下水位很多，应先作试桩，鉴定在高承压水地区采用钻孔灌注桩基的可能性；⑥处于潮水影响地区时，应高于最高水位1.5m~2.0m以上，并须采用稳定护筒内水头的措施。
灌注桩钢护筒计算规则
灌注桩钢护筒计算规则
1. 灌注桩钢护筒的长度计算可不能马虎呀！就好比你要建一座高楼，那基础得打牢吧。
比如说在松软的土地上施工，那护筒就得长一些，不然怎么能稳稳地护住呢？
2. 护筒的直径计算也很重要哦！这不就像你挑鞋子，得合脚才行呀。
如果直径不合适，那不是大了就是小了，怎么能起到好作用呢？比如桩径大，护筒直径自然也要相应大一些啦。
3. 计算钢护筒的壁厚可不能随便呀！这就好像给战士选铠甲，得够坚固吧。
在复杂的地质条件下，壁厚就得厚点，不然能抗住压力吗？像遇到坚硬的岩石层，就得选厚壁厚的护筒啦。
4. 别小看了钢护筒数量的计算呀！这就跟你准备食材做饭一样，得量够呀。
一个工程需要多少个护筒，得算清楚，不然不够用可就麻烦大了！要是多个桩同时施工，那护筒数量肯定得多准备些呀。
5. 还要考虑钢护筒的入土深度计算呢！这就好像船要下锚，得下到合适的深度才有稳定效果。
遇到水流急的地方，入土就得深一些，不然护筒不就被冲走了吗？比如在河边施工，就得好好算算入土深度啦。
6. 计算钢护筒的重量也不容忽视呀！这跟你扛东西一样，得知道有多重才好使劲呀。
不同规格的护筒重量不一样，不精确计算怎么行呢？就像那个大工程用的护筒，那重量可不得了啊！
我的观点结论就是：灌注桩钢护筒的计算规则真的超级重要，每一项都得仔细去算，这样才能保证工程的顺利进行呀！。
护筒埋设
护筒埋设方案由于工程土层属于典型的软土层，桩较大且深，场地的地下水主要为潜水，主要含水层为粉土、粉砂和细砂，其渗透性良好，地下水位深１ｍ左右，地下水位的变化受孔目江水位的变化较明显，具有微承压性。
根据试成孔的实际情况，为满足工程实际需要护筒选择了特制的6米的超长护筒，内径8００ｍｍ，壁厚１０ｍｍ。
开挖土坑前，护筒工应先用线绳过桩位中心点，作十字交叉外引点复位测量标志设定，然后再撒灰定圆挖坑。
所挖上坑半径应在护筒筒径基础上放大１５０ｍｍ，以保证护筒掩土固正需要。
土坑开挖时，应尽量保持坑壁顺直和无过大凹凸。
遇废弃管线通道用粘性土进行封堵处理，以防日后成孔时漏浆跑浆。
护筒底口埋入原土不宜小于５００ｍｍ，护筒埋设前，用十字钢筋环架扣在筒顶，通过原复位测量标志设定的外引点，拉十字交叉点，对环心进行桩位偏差调整，平面偏差在２０ｍｍ以内。
护筒定位完毕，周边用粘性土回填和分层夯实，测量筒顶水平面标高做好相关记录。
埋设护筒护筒用10mm钢板制作,在护筒的上、下段及中部外侧各焊一道加劲肋增加刚度。
根据桩基孔径为800mm，护筒直径为1000mm，高度为6m。
护筒加工好后，定桩位、挖坑埋护筒、对中，底部用水泥砂浆处理后，钻孔偏斜1．问题：成孔后桩孔出现较大垂直偏差或弯曲。
2．造成原因：钻机安装就位稳定性差，作业时钻机安装不稳或钻杆弯曲所致；地面软弱或软硬不均匀；土层呈斜状分布或土层中夹有大的孤石或其它硬物等情形。
3．处理措施：先将场地夯实平整，轨道枕木宜均匀着地；安装钻机时要求转盘中心与钻架上起吊滑轮在同一轴线，钻杆位置偏差不大于20cm。
在不均匀地层中钻孔时，采用自重大、钻杆刚度大的钻机。
进入不均匀地层、斜状岩层或碰到孤石时，钻速要打慢档。
另外安装导正装置也是防止孔斜的简单有效的方法。
钻孔偏斜时，可提起钻头，上下反复扫钻几次，以便削去硬土，如纠正无效，应于孔中局部回填粘土至偏孔处0.5m以上，重新钻进。
软土深水护筒埋深计算
式中：L实-------护筒的实际埋置深度，m;
L算-------按公式（7-30）计算护筒的埋置深度，m。
从公式可以看ቤተ መጻሕፍቲ ባይዱ，护筒内水头越高，河床中水深越深，泥浆容重越大，土的空隙比越大，需要的埋置深度越深。
r0-------水的容重，KN/m³；
rd-----护筒外河床土的饱和容重，KN/m³；
0
其中： -----土粒的相对密度，砂土平均取2.65，粘性土平均取2.7
-----饱和土的空隙比，砂土为0.33～1.0，粘性土为0.17～0.43，软土为1～2.3.
当护筒穿过几种不相同的土质时，护筒外河床的饱和容重取平均值，即
护筒底端埋置深度
1、旱地或浅水处：对于不透水的粘性土护筒埋深为其直径的1.0-1.5倍，不得少于1.0m；对于砂上可将护筒周围0.5-1.0米范围的砂土挖除，夯填粘性土至护筒底下0.5m以下。
2、深水及河床软土、淤泥层较厚处，应尽可能沉入到不透水层粘性土内；河床内无粘性土时，应沉入到大砾石、卵石层内0.5-1.0m；河床为软土、淤泥、砂土层时，埋置深度可按公式（7-30～7-33）确定。
3、有冲刷影响的河床应埋入局部冲刷线以下不小于1.0～1.5m。
4、冰冻地区应埋入冰冻层以下0.5m。
对于深水河床护筒底端埋置深度的计算公式如下：
式中：L——护筒埋置深度m;
H------施工水位至河床表面深度，m；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从公式可以看出，护筒内水头越高，河床中水深越深，泥浆容重越大，土的空隙比越大，需要的埋置深度越深。
r0-------水的容重，KN/m³；
rd-----护筒外河床土的饱和容重，KN/m³；
0
其中： -----土粒的相对密度，砂土平均取2.65，粘性土平均取2.7
-----饱和土的空隙比，砂土为0.33～1.0，粘性土为0.17～0.43，软土为1～2.3.
当护筒穿过几种不相同的土质时，护筒外于不透水的粘性土护筒埋深为其直径的1.0-1.5倍，不得少于1.0m；对于砂上可将护筒周围0.5-1.0米范围的砂土挖除，夯填粘性土至护筒底下0.5m以下。
2、深水及河床软土、淤泥层较厚处，应尽可能沉入到不透水层粘性土内；河床内无粘性土时，应沉入到大砾石、卵石层内0.5-1.0m；河床为软土、淤泥、砂土层时，埋置深度可按公式（7-30～7-33）确定。
3、有冲刷影响的河床应埋入局部冲刷线以下不小于1.0～1.5m。
4、冰冻地区应埋入冰冻层以下0.5m。
对于深水河床护筒底端埋置深度的计算公式如下：
式中：L——护筒埋置深度m;
H------施工水位至河床表面深度，m；
h ------护筒内水头，即护筒内水位与施工水位差，m；
rw------护筒内泥浆容重，KN/m³；
按公式7-31计算后的结果小于3m时，采用3m。处于潮汐影响和水流冲刷影响处，护筒埋深应考虑其影响。由于河床上不匀质而引起局部渗透，为防止护筒底端向外发生流动、管涌，而使护筒倾斜、沉陷，按公式7-30计算的L值应乘以安全系数1.5～2后作为埋置深度，即护筒的实际埋置深度为：L实=（1.5～2）L算
式中：L实-------护筒的实际埋置深度，m;
