4.文字标注的调整 文字标注调整的目的是让文字排列整齐，字体一致，使加工出的PCB板美 观，并且利于元件安装。 元件自动重新编号：执行Tools→Re-Annotate，选择元件重新编号的方式。 系统自动进行重新编号后，产生一个*.WAS文件，显示编号的变化情况。
厚德博学 筑基建业
7.4 设计规则检查
设计规则检查有报表输出（Report）和在线检测（On-line）两种方式， 执行Tools→Design Rule Check，选择设计规则检查方式。 1.报表输出方式（Report）的设计规则检查
按下【Run DRC】按钮进行DRC检查，检查完毕后，将给出一个检查报告。
•
作业标准记得牢，驾轻就熟除烦恼。2 020年1 0月22 日星期 四2时3 分51秒0 2:03:51 22 October 2020
•
好的事情马上就会到来，一切都是最 好的安 排。上 午2时3 分51秒 上午2时 3分02:03:5120 .10.22
•
一马当先，全员举绩，梅开二度，业 绩保底 。20.10. 2220.1 0.2202:0302:03 :5102:0 3:51Oc t-20
1.Clearance Constraint（间距限制规则） 该规则用来限制具有导电特性的图件之间的最小间距。
厚德博学 筑基建业
2.Routing Corners（拐弯方式规则） 此规则主要是在自动布线时，规定印制导线拐弯的方式。
厚德博学 筑基建业
3.Routing Layers（布线层规则） 此规则用于规定自动布线时所使用的工作层，以及布线时各层上印制导线 的走向。
厚德博学 筑基建业
2.PCB中违规错误的浏览 DRC检查后，系统给出检查报告，违规的图件将高亮显示，利用违规浏览
电子CAD技术项目七 任务7.6
任务7.6放置标注字符和尺寸标注
任务描述:
放置标注字符VCC、GND、IN、OUT和PCB板边界的尺寸标注。
任务目标:
掌握放置标注字符和尺寸标注的方法。
任务实施:
以放置标注字符VCC为例来学习放置的方法，然后依次放置 其他标注字符，最后在PCB板边界的放置尺寸标注。
一、放置标注字符 第一步：选择层Top Overlay。
第二步：插入文字注释。
ቤተ መጻሕፍቲ ባይዱ
二、放置尺寸标注

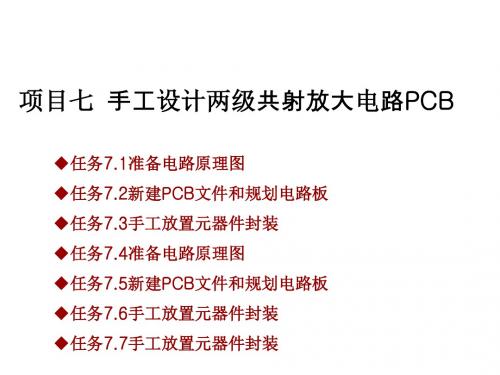

项目七 手工设计两级共射放大电路PCB
◆任务7.1准备电路原理图
◆任务7.2新建PCB文件和规划电路板
◆任务7.3手工放置元器件封装 ◆任务7.4准备电路原理图 ◆任务7.5新建PCB文件和规划电路板 ◆任务7.6手工放置元器件封装 ◆任务7.7手工放置元器件封装
项目描述
本项目以手工设计两级共射放大电路的单面 PCB为例，主要介绍手动规化PCB的方法，手工放 置元器件封装、焊盘和其他设计对象并手工进行 元器件布局调整以PCB的手工布线。通过项目的 学习，掌握PCB的手工设计方法。
2024年CAD实训课件
CAD实训课件一、引言二、实训目标1.熟练掌握CAD软件的基本操作，包括绘图、修改、标注等；2.学会使用CAD进行二维和三维图形设计；3.了解CAD在工程领域的应用，提高实际操作能力；4.培养学员的团队协作和沟通能力。
三、实训内容1.CAD软件概述介绍CAD技术的发展历程、分类及主流CAD软件的特点，使学员对CAD技术有一个全面的了解。
2.CAD基本操作讲解CAD软件的基本操作，包括绘图环境的设置、绘图命令的使用、对象的选择与编辑、图层管理、视图控制等。
3.二维图形绘制与编辑介绍二维图形的绘制方法，包括点、线、圆、矩形、多边形等基本图形的绘制；讲解二维图形的编辑操作，如移动、复制、旋转、镜像、缩放等。
4.尺寸标注与文字注释讲解尺寸标注的规范和技巧，使学员能够准确、规范地进行尺寸标注；介绍文字注释的添加方法，包括字体、字号的设置等。
5.三维图形设计与编辑介绍三维图形的绘制方法，包括基本三维图形的创建、三维实体的编辑、三维视图的等；讲解三维图形的渲染和动画制作。
6.CAD在工程领域的应用分析CAD技术在机械设计、建筑设计、电子设计等领域的应用案例，使学员了解CAD在实际工作中的重要作用。
7.实训项目安排具有针对性的实训项目，使学员在实际操作中巩固所学知识，提高设计能力。
四、实训方法1.理论讲解：通过PPT、视频等形式进行理论知识的讲解；2.实例演示：结合实际案例，演示CAD软件的操作方法和技巧；3.上机操作：学员在计算机上进行实际操作，巩固所学知识；4.课后作业：布置课后练习题，检验学员的学习效果；5.交流讨论：组织学员进行交流讨论，分享学习心得和经验。
五、实训评价1.平时成绩：根据学员的出勤、课堂表现、课后作业等方面进行评价；2.实训报告：学员提交实训报告，评价其实训成果；3.操作考试：组织学员进行操作考试，检验其CAD软件的操作能力。
六、总结通过本课件的实训，学员应掌握CAD软件的基本操作和高级应用，具备一定的二维和三维图形设计能力。
《电子CAD》项目七 D1800型对讲收音机电路板制作
中的错误信息，同时还可利用导航栏【Navigator】 找到违规对象并进行修改。
任务二 绘制对讲收音机PCB板图
【活动七】 DRC检查和违规错误排除 (1)打开导航栏【Navigator】，查找违规对象。如图 7-17所示。
任务二 绘制对讲收音机PCB板图
【活动八】 保存文件 保存好所有文件，退出DXP 2004，并提交作业。
