7.1.2.6、室内热水系统管道及配件安装检验批质量验收记录
室内热水供应管道及配件安装检验批质量验收记录要点
室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□1室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□2室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□3室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□3室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□4室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□5室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□6室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□7室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□8室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□0□9室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□1□1室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□1□2室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□1□3室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□1□4室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□1□5室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□0□1□6。
室内热水供应管道及配件安装检验批质量验收记录要点
量 验 收 规 范 的 规 定 保温之前应进行水压试验。 （6.2.1 条）
补偿器型式、规格、位置应符合要求。(6.2.3 条)
施工单位自检记录
监理（建设）单位验收记录
主 控 项 目
竣工后必须冲洗。
（6.2.1 条）
1 管道安装坡度应符合设计要求。 （6.2.4 条） 2 控制器及阀门的位置 （6.2.5 条）
施工单位检查 结 果 评 定
项目专业 质量检查员：
监理（建设） 单位验收结论
专业监理工程师： （建设单位项目专业技术负责人） 年 月 日
室内热水供应管道及配件安装检验批质量验收记录

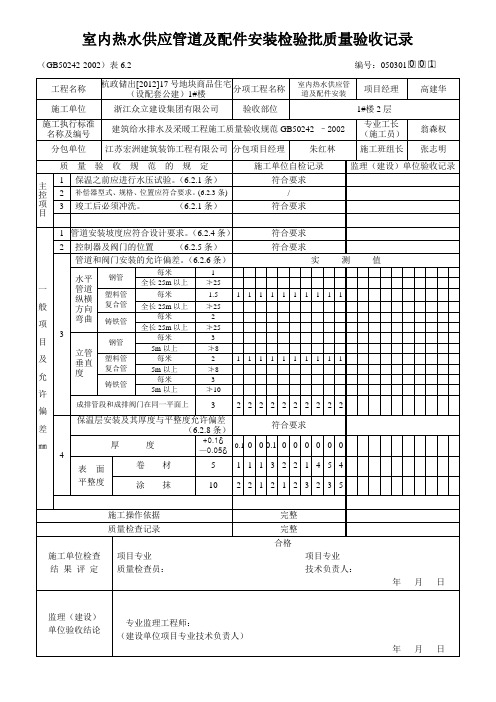

（GB50242-2002）表 6.2 工程名称 施工单位 施工执行标准 名称及编号 分包单位 质 1 2 3 杭政储出[2012]17 号地块商品住 分项工程名称 宅（设配套公建）1#楼 浙江众立建设集团有限公司 验收部位
量 验 收 规 范 的 规 定 保温之前应进行水压试验。 （6.2.1 条）
补偿器型式、规格、位置应符合要求。(6.2.3 条)
施工单位自检记录
监理（建设）单位验收记录
主 控 项 目
竣工后必须冲洗。
（6.2.1 条）
1 管道安装坡度应符合设计要求。 （6.2.4 条） 2 控制器及阀门的位置 （6.2.5 条）
室内热水供应管道及配件安装检验批质量验收记录
（GB50242-2002）表 6.2 工程名称 施工单位 施工执行标准 名称及编号 分包单位 质 1 2 3 杭政储出[2012]17 号地块商品住宅 分项工程名称 （设配套公建）1#楼 浙江众立建设集团有限公司 验收部位
室内热水供应管 道及配件安装
0□ 0□ 1 编号：050301□
室内热水系统管道及配件安装检验批质量验收记录
单位（子单位） 工程名称 施工单位 分包单位 施工依据 验收项目 1 主 控 项 2 目 3 热水供应系统管道水压试 验 热水供应系统管道安装补 偿器 热水供应系统管道冲洗 分部（子分部） 建筑给水排水及供 分项工程名称 工程名称 暖(室内热水系统) 项目负责人 分包单位项目 负责人 建筑给水排水及供暖施工方案 设计要求及 规范规定 设计要求 设计要求 第6.2.3条 设计规定 第6.2.5条 1mm ≯25mm 1.5mm ≯25mm 2mm ≯25mm 3mm ≯8mm 2mm ≯8mm 3mm ≯10mm +0.1δ -0.05δ 5mm 10mm 验收依据 最小/实际 抽样数量 / / / / / / / / / / / / / / / / / / / / 检验批容量 室内热水系统管道及 配件安装检验批质量 验收记录 《建筑给水排水及采暖工程质量验收 规范》GB50242-2002 检验批部位 检查记录 检查结果
一 般 3 项 目
厚度δ 保温层 4 允许偏 表面 卷材 差 平整 涂抹 度
施工单位 检查结果
专业工长： 项目专业质量检查员： 年 月 日
监理单位 验收结论
专业监理工程师： 年 月 日
0
1
管道及配件安装
1 管道安装坡度 2 温度控制器和阀门安装 每米 钢管 全长25m 以上 水平 管道 塑料 每米 纵横 管复 全长25m 方向 合管 以上 管 弯曲 每米 铸铁 道 管 全长25m 安 以上 装 每米 偏 钢管 差 5m以上 立 管 塑料 每米 垂 管复 直 合管 5m以上 度 每米 铸铁 管 5m以上
室内热水管道及配件安装工程检验批质量验收记录(1)
主
控 项
2
目
热水供应系统管道补偿温差 伸缩变形装置的型式、规格 、安装位置，以及预拉伸的 要求
第6.2.2 条
施工单位检查评定记录 水压试验结果符合设计要求
/
监理(建 设)
单位验收
3 热水供应系统管道冲洗
第6.2.3 条
已进行冲洗，冲洗结果符合要求
1
热水供应系统管道安装坡度 符合设计规定
第6.2.4 条
许偏
铸铁 每m
≯2mm
差（Βιβλιοθήκη 目第6.管
全长25m 以上
≯25mm
2.6
条) 立管
每m
≯3mm
垂直 钢管
度
5m以上 ≯8mm
施工执行的技术标准(含企 业的工艺规程、工法等)名 称及编号
/
项目负责人
/
建筑给水排水及采暖工程施工质量验收规范 GB50242-2002
相关施工图名称及其图号
水施 SS-05 SS-12
建筑给水排水及采暖工程施工质量验收规范 (GB50242-2002)的检查项目
1
热水供应系统管道水压试验
第6.2.1 条
管道安装坡度符合设计规定。
2
温度控制器和阀门的安装位 置(便于观察、操作与维修)
第6.2.5 条
阀门安装位置正确
一
每m
≯1mm
钢管
般 项
3
热水 供应 系统 管道 和阀 门安 装允
水平 管道 纵横 方向 弯曲
全长25m 以上
塑料 管
每m
复合 全长25m
管 以上
≯25mm ≯1.5mm ≯25mm
0.9 0.6 0.7 1.2 1.5 0.4 1.3 1.4 1.3 1.6 17 25 19 14 13 23 18 15 16 23
01.室内热水系统管道及配件安装检验批质量验收记录
陕西省建设工程质量安全监督总站编印编写说明：一、验收依据：1、《建筑给排水及采暖工程施工质量验收规范》GB50242-2002二、规范摘要：6.2 管道及配件安装主控项目6.2.1 热水供应系统安装完毕，管道保温之间前应进行水压试验。
试验压力应符合设计要求。
当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
检验方法：钢管或复合管道系统试验压力下10min内压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，且不渗不漏；塑料管道系统在试验压力下稳压1h压力降不得超过0.05MPa，然后在工作压力1.5倍状态下稳压2h，压力降不得超过0.03MPa，连接处不得渗漏。
说明：6.2.1 《验评标准》第4.2.2条经过多年使用未出现问题，只是增加了新的材料。
热水供应系统安装完毕，管道保温前进行水压试验，主要是防止运行后漏水不易发现和返修。
6.2.2 热水供应管道应尺量利用自然弯补偿热伸缩，直线段过长则应设置补偿器。
补偿器型式、规格、位置应符合设计要求，并按有关规定进行预拉伸。
检验方法：对照设计图纸检查。
说明：6.2.2 为保证使用安全，热水供应系统管道热伸缩一定要考虑。
补偿器部分沿用《验评标准》第4。
1。
4条，主要防止施工单位不按设计要求位置安装和不作安装前的预拉伸，致使补偿器达不到设计计算的伸长量，导致管道或接口断裂漏水漏汽。
6.2.3 热水供应系统竣工后必须进行冲洗0。
检验方法：现场观察检查。
说明：6.2.3 要求基本同本规范第4。
2。
3条，只是可以不消毒，不必完全达到国家《生活饮用水标准》。
一般项目6.2.4 管道安装坡度应符合设计规定。
检验方法：水平尺、拉线尺量检查。
说明：6.2.4 为保证热水供应系统运行安全，有利于管道系统排气和泄水。
6.2.5 温度控制器及阀门应安装在便于观察和维护的位置。
检验方法：观察检查。
说明：6.2.5 温度控制器和阀门是热水制备装置中的重要部件之一，其安装必须符合设计要求，以保证热水供应系统的正常运行。
室内热水管道及配件安装工程检验批质量验收记录
室内热水管道及配件安装工程检验批质量验收记录项目名称：室内热水管道及配件安装工程验收单位：（填写具体单位名称）施工单位：（填写具体单位名称）施工日期：（填写具体施工日期）一、工程概况本次工程是对室内热水管道及配件进行安装，主要包括水管布置、管道连接、热水器安装等内容。
1.检验时间：（填写具体检验时间）2.检验人员：（填写具体检验人员姓名）3.检验设备：（填写具体检验设备名称）4.检验内容及验收标准：4.1水管布置：-检查水管布置是否符合设计要求，管道是否平直、平稳。
-检查水管是否有过度弯曲或过度拉伸现象。
-确认水管是否固定牢固，且固定点距离符合要求。
4.2管道连接：-检查管道连接处是否密封良好，无漏水现象。
-检查连接管件、阀门等是否正确安装，是否有松动现象。
-检查连接处是否有异常现象，如变形、裂缝等。
-检查连接管是否安装牢固，是否固定整齐。
4.3热水器安装：-检查热水器是否牢固安装，无晃动现象。
-检查热水器与管道连接处是否密封良好，无漏水现象。
-检查热水器是否正确接通电源，电源插座是否符合安全标准。
5.检验结果：-经过以上内容的检验，本次室内热水管道及配件安装工程通过了验收。
-所有管道连接处无漏水现象，无明显异常。
热水器安装牢固，与管道连接处密封良好，无漏水现象。
-现场整洁，施工质量满足设计要求。
三、存在的问题及处理意见-在检验过程中，未发现明显的质量问题或不合格项。
-对于已发现的质量问题或不合格项，经施工单位整改后，再行验收。
四、其他事项-验收单位对本次室内热水管道及配件安装工程表示满意，并确认施工单位已按照设计要求进行了施工。
-验收单位对施工单位的辛勤工作表示感谢，并希望施工单位保持良好的工作态度，继续发扬工匠精神。
五、验收人员签字施工单位负责人签字：。
《室内热水管道及配件安装工程检验批质量验收记录》填写说明与依据
《室内热水管道及配件安装工程检验批质量验收记录》填写说明与依据一、总说明(1)适用范围，适用于工作压力不大于1.0MPa,热水温度不超过75C的室内热水供应管道安装工程的质量检验与验收。
（2)检验批的划分:室内热水管道及配件安装分项工程应按系统、区城、施工段或楼层等划分。
分项工程应划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。
二、表格项目填写说明1，主控项目(1)热水供应系统管道水压试验1)规范要求:热水供应系统安装完毕，管道保温之前应进行水压试验。
试验压力应符合设计要求。
当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa,同时在系统顶点的试验压力不小于0.3MPa。
2)检查方法:钢管或复合管道系统试验压力下10min 内压力降不大于0.02MPa,然后降至工作压力检查，压力应不降，且不渗漏;塑料管道系统在试验压力下稳压2h,压力降不得超过0.03MPa，连接处不得渗漏。
检查数量:全部系统或分区(2)热水供应系统管道安装补偿器1)规范要求:热水供应管道应尽量利用自然弯补偿热伸缩,直线段过长则应设置补偿器。
补偿器型式、规格、位置应符合设计要求,并按有关规定进行预拉伸。
2)检查方法:对照设计图纸检查。
检查数量:全数检查。
3)填写说明与依据:①方形补偿器制作时,应用整根无缝钢管煨制，如需查接口，其接口应设在垂直臂的中间位置，且接口必须焊接。
②方形补偿器应水平安装,并与管道的坡度一致;如其臂长方向垂直安装必须设排气及泄水装置。
③补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必须符合设计要求。
(3)热水供应系统管道冲洗1)规范要求:热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa;热水部分应不低于0.4MPa。
06室内热水管道及配件安装工程检验批质量验收记录
管
全长25m 以上
≯25mm
2.6
条) 立管
每m
≯3mm
垂直 钢管
度
5m以上 ≯8mm
项目负责人 项目负责人
施工单位检查评定记录
监理(建 设)
单位验收
室内热水管道及配件安装工程检验批质量验收记录(一)
GB50242－2002
单位(子单位)工程名称
所属子分部(系统)工程名称 /分项(子系统）工程名称
相关的验收部位 (层、区、段、房、室)
总承包施工单位
专业承包安装单位 施工执行的技术标准(含企 业的工艺规程、工法等)名 称及编号
相关施工图名称及其图号
第6.2.4 条
2
温度控制器和阀门的安装位 置(便于观察、操作与维修)
第6.2.5 条
一
每m
≯1mm
钢管
般 项
3
热水 供应 系统 管道 和阀 门安 装允
每m
复合 全长25m
管 以上
≯25mm ≯1.5mm ≯25mm
许偏
铸铁 每m
≯2mm
差（
目
第6.
建筑给水排水及采暖工程施工质量验收规范 (GB50242-2002)的检查项目
1
热水供应系统管道水压试验
第6.2.1 条
主
控 项
2
目
热水供应系统管道补偿温差 伸缩变形装置的型式、规格 、安装位置，以及预拉伸的 要求
第6.2.2 条
3 热水供应系统管道冲洗
第6.2.3 条
1
热水供应系统管道安装坡度 符合设计规定
室内热水供应管道及配件安装检验批质量验收记录
室内热水供应管道及配件安装检验批质量验收记录一、项目概述热水供应是室内生活中不可或缺的一个环节，为了保证热水供应的正常运行，需要对热水供应管道及配件进行质量验收。
本项目为室内热水供应管道及配件的安装工程，旨在确保热水供应的安全、可靠和高效。
下面是本次工程的质量验收记录。
二、质量验收内容本次质量验收的内容包括：室内热水供应管道及配件的安装情况、管道的封堵和保温情况、配件的固定与连接、工程的清洁以及验收所需文件的齐全。
三、质量验收结果1.热水供应管道及配件的安装情况：（1）检查管道布局是否符合设计要求，是否保持水平、竖直、整齐、稳固。
（2）检查管道安装是否按照标准施工，包括管道的安装间距、固定件的安装和紧固。
（3）检查管道的精封处理情况，是否存在渗漏。
（4）验收使用的管道材质是否符合要求，是否存在明显缺陷。
2.管道的封堵和保温情况：（1）检查管道的封堵情况，是否符合设计要求。
（2）检查管道的保温材料的安装情况，是否严密、牢固。
3.配件的固定与连接：（1）检查配件的选择是否合适，连接是否紧固、固定是否牢固。
（2）检查配件的加工质量是否符合要求，是否存在明显缺陷。
4.工程的清洁：（1）清理工程现场，清除杂物和垃圾。
（2）检查工程设备是否清理干净，无油污、尘土等。
5.验收所需文件的齐全：（1）提供工程图纸和设计文件。
（2）提供材料合格证明和产品检验报告等。
四、质量验收结论经过对热水供应管道及配件的安装质量进行全面检查和验收，结果如下：1.管道及配件的安装情况良好，符合设计要求。
2.管道的封堵和保温情况良好，符合设计要求。
3.配件的固定与连接牢固可靠，符合要求。
4.工程现场清洁整洁，无杂物和垃圾。
5.所需验收文件齐全，包括图纸、设计文件、材料合格证明和产品检验报告等。
综上所述，本次室内热水供应管道及配件安装工程质量符合要求，可以顺利验收通过。
五、质量验收意见和建议1.维持管道及配件的良好状态，定期检查和保养，确保其正常运行。
室内热水管道及配件安装工程检验批质量验收记录表
第6.2.3条
一般项目
1
管道安装坡度
设计规定
2
温度控制器和阀门安装
第6.2.5条
3
管道安装允许偏差
水平管道纵横方向弯曲
钢管
每m
1mm
全长25m以上
≯25mm
塑料管复合管
每m
1.5mm
全长25m以上
≯25mm
立管垂直度
钢管
每m
3mm
全长25m以上
≯8mm
塑料管复合管
每m
2mm
全长25m以上
室内热水管道及配件安装工程检验批质量验收记录表
工程名称
分项工程名称
验收部位
施工单位
专业工长
项目经理
施工执行标准名称及编号
分包单位
分包项目经理
施工班组长
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
热水供应系统管道水压试验
设计要求
2
热水供应系统管道补偿器安装
第6.2.2条
3
≯8mm
成排管道和成排阀门
在同一平面上间距
3mm
4
保温层允许偏差
厚度
+0.1δ、-0.05δ
表面平整度
卷材
5mm
涂沫
10mm
施工单位检查评定结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
