4.2.2 由视图到立体图形 课件 (共20张PPT)华东师大版数学七年级上册
长方形、长方形、 长方形
圆、圆、圆
长方体 球
预习导学
2.由此可知，如果知道三视图中的一个或两个，一般 不能 (填“能”或“不能”)确定该立体图形的形状. ·导学建议·
教师出示正方体、球、圆柱、圆锥等几何模型，帮助学生 体会由已知视图判断立体图形的形状.
预习导学
归纳总结:常见三视图与立体图形的对应关系:三视图都是 长方形的立体图形是 长方体 ；三视图都是 圆 的立体图 形是球；主视图和左视图都是 长方形 ，俯视图是 圆 的 立体图形是圆柱；主视图和左视图都是 三角形 ，俯视图是 带有圆心的圆 的立体图形是圆锥.
预习导学
组合体的三视图与立体图形的关系 阅读课本“试一试”的内容，体会如何由组合体的三视图 确定立体图形. 1.主视图反映了立体图形 正 面的形状，俯视图反映了立 体图形 上 面的形状，左视图反映了立体图形 左 面的形 状.
预习导学
2.已知三视图确定正方体的组合体的形状，要从 主 视图 或 左 视图确定层数，通过三视图确定每一层的形状. ·导学建议·
4.由若干个完全相同的小正方体组成一个立体图形，它的左
视图和俯视图如图所示，则小正方体的个数不可能是( A )
A.5
B.6
C.7
D.8
合作探究
【变式演练】一个几何体由若干个相同的正方体组成，其 主视图和俯视图如图所示，则这个几何体中正方体的个数最多 是( C )
A.3
B.4
C.5
D.6
合作探究
【方法归纳交流】主视图确定立体图形的 长 和 高 ， 左 视图确定立体图形的宽和高， 俯 视图确定立体图形的 长和宽.
第4章 图形的初步认识
4.2 立体图形的视图 2.由视图到立体图形
华东师大版七年级上册数学《立体图形的视图》精品课件
3＋2＋1＋1＋1＋1＋1＝10
3＋3＋3＋2＋2＋2＋1＝16
小结
1、画几何体组合的三视图。 2、根据俯视图及小立方块的个数，
画其他两种视图。 3、已知三视图，求小立方块的总个数。 4、已知两种试图，求小立方块的最多、
最少时的个数。
4.2 立体图形的视图
你搭我画
问题探究
【例1】如图是由几个小立方体块所搭几何体的俯视图， 小正方形中的数字表示在该位置小立块的个数，请画出 这个几何体的主视图和左视图。
做一做
1、如图所示的两幅图分别是几个小立方块所搭几何体 的俯视图，小正方形中的数字表示在该位置小立方块的 个数，请画出相应几何体的主视图、左视图。
主视图
左视图
3 31
12
俯视图
3 22
22
俯视图
俯视图
3 21
12
俯视图
猜一猜
三视图相同，立体物体的形状是否唯一定？
主视图
左视图
俯视图
试试看
用小立方块搭一个几何体，使得它的主视图和俯视图如图所示。
这样的几何体只有一种吗？它最少需要多少个小立 方块？最多需要多少个多时所需小立方块个数：
2、如图所示，是由几个小立方体搭成的几何体的俯
视图，小正方形中的数字表示在该位置上的小立方 体的个数。请画出几何体的主视图和左视图。
1 2 3 12
3 41 12
主视图 左视图
▪1、人才教育不是灌输知识，而是将开发文化宝库的钥匙，尽我们知道的交给学生。 ▪2、一个人的知识如果只限于学校学习到的那一些，这个人的知识必然是十分贫乏的2021/10/142021/10/142021/10/1410/14/2021 5:37:35 PM ▪3、意志教育不是发扬个人盲目的意志，而是培养合于社会历史发展的意志。 ▪4、智力教育就是要扩大人的求知范围 ▪5、最有价值的知识是关于方法的知识。 ▪6、我们要提出两条教育的诫律，一、“不要教过多的学科”；二、“凡是你所教的东西，要教得透彻”2021年10月2021/10/142021/10/142021/10/1410/14/2021 ▪7、能培养独创性和唤起对知识愉悦的，是教师的最高本领2021/10/142021/10/14October 14, 2021 ▪8、先生不应该专教书，他的责任是教人做人；学生不应该专读书，他的责任是学习人生之道。2021/10/142021/10/142021/10/142021/10/14
华师大版数学七年级上册课件4.2_画立体图形_课件4
正视图 左视图
俯视图
从视图画立体图形的思维方式
从主视图观察，画出物体的前面。 从俯视图观察，画出物体的上面。 从左（右）视图观察，画出物体的左（右面）。
三视图的对ห้องสมุดไป่ตู้规律
主视图和俯视图长对正 主视图和左视图高平齐 俯视图和左视图宽相等
画出下面三视图所示的立体图形。 （1） 正 视 图
左视图 俯视图
（2）
俯视图 正视图 左视图
（3）
从正面看
从左面看
从上面看
奥迪在中国已经成功地打造了豪华车品 牌形象。从奥迪进入中国汽车市场的过程来 看，有着特定的历史原因。中国的轿车市场 起源于公务车市场，奥迪因历史原因在公务 车市场具有很大的优势。不仅如此，奥迪携 此优势也在进一步扩大市场，瞄准商务用户 和私人用户。随着奥迪Ａ４的正式上市，奥 迪加强了其在私人用户领域的地位。
由视图到立体图形
就是根据视图来描述物体的形状。
例1 根据下面的三视图确定物体的形状
正 视 图
左 视 图
正 视 图
左 视 图
俯
俯
视
视
图
图
正视图 左 视 图
俯视图
正视图
左视图
俯视图
正视图
左视图
俯视图
正视图
左视图
●
俯视图
正视图
左视图
俯视图
示 例
正视图
左视图 俯视图
正视图
左视图 俯视图
F-22，是美国空军委托洛克希德、 波音以及通用动力公司合作研制的新一代 战斗机，也是专家们所指的目前唯一面世 的“第四代战斗机”，它将成为本世纪初 叶的主战机种。主要用途是压取战区制空 权，因而也是F-15的后继型号。
华师大版七年级数学上册4.2立体图形的视图课件(共63张PPT)
主视图要在左上边 它的下方应是俯视图 左视图坐落在右边
俯视图
3.三视图的对应规律
高平齐
主视图和俯视图 ----长对正
主视图和左视图 ----高平齐
长对正
主视图 高 长
左视图
宽
宽
俯视图
俯视图和左视图 ----宽相等
宽相等
试一试：你能画出正方体和的三视图吗？
想一想,再动手画一画：
高平齐
主视图
左视图
解:如图是钢管的三视图,其中的虚线表示 钢管的内壁.
小结
反馈
三视图
1、三视图：主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 2、画物体的三视图时,要符合如下原则: 位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等. 虚实:在画图时,看的见部分的轮廓通常画 成实线,看不见部分的轮廓线通常画成虚线.
圆锥的三视图：
主视图
左视图
点不要漏画哦！
俯视图
圆锥的三视图：
主视图
左视图
点不能画哦！
俯视图
挑战自我
画出如图所示四棱锥的三视图。
四菱锥的三视图：
正视图
左视图
俯视图
我相信你一定能 画出这个复杂几 何体的三视图！
随堂练习
• 1找出图中每一物品所对应的主视图。
（A）
（B）
（C）
（D）
正视图（
B
1
3 2
用小正方体搭一个几何体，它的主视图 和俯视图如图所示，最多要多少个小正方体？ 最少呢？
1 1 1 1 1 1 2 3
主视图 ∴最小为11 俯视图
由物知图——利用正方体组合提升空间想象力 如图都是由7个小立方体搭成的几何体，从不 同方向看几何体，分别画出它们的主视图、左视 图与俯视图，并在小正方形内填上表示该位置的 小正方体的个数.
华师大版七年级上册数学作业课件：4.2 立体图形的视图(共14张PPT)
4.2 立体图形的视图

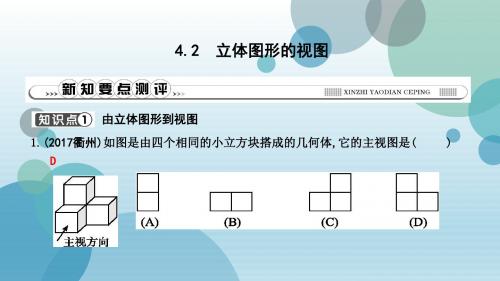

由立体图形到视图 1.(2017衢州)如图是由四个相同的小立方块搭成的几何体,都为矩形的是( B )
