VKCQ-C3-GCGL-005消防管道安装作业指导
消防管道安装方案(精编文档).doc

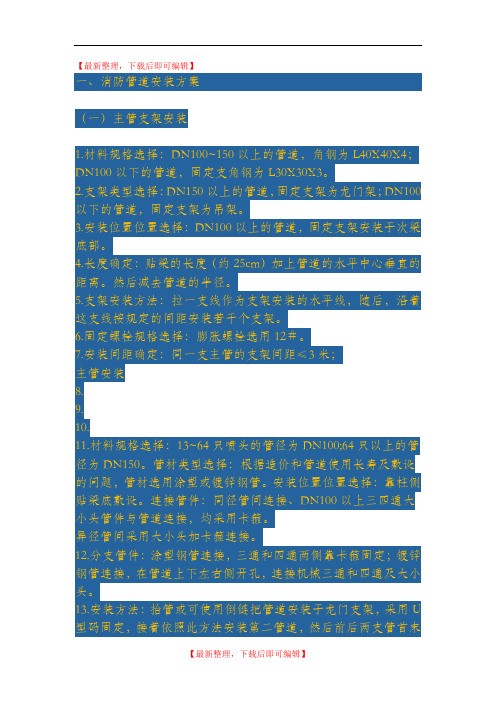

【最新整理，下载后即可编辑】一、消防管道安装方案（一）主管支架安装1.材料规格选择：DN100~150以上的管道，角钢为L40X40X4；DN100以下的管道，固定支角钢为L30X30X3。
2.支架类型选择：DN150以上的管道，固定支架为龙门架；DN100以下的管道，固定支架为吊架。
3.安装位置位置选择：DN100以上的管道，固定支架安装于次梁底部。
4.长度确定：贴梁的长度（约25cm）加上管道的水平中心垂直的距离。
然后减去管道的半径。
5.支架安装方法：拉一支线作为支架安装的水平线，随后，沿着这支线按规定的间距安装若干个支架。
6.固定螺栓规格选择：膨胀螺栓选用12＃。
7.安装间距确定：同一支主管的支架间距≤3米；主管安装8.9.10.11.材料规格选择：13~64只喷头的管径为DN100;64只以上的管径为DN150。
管材类型选择：根据造价和管道使用长寿及敷设的问题，管材选用涂塑或镀锌钢管。
安装位置位置选择：靠柱侧贴梁底敷设。
连接管件：同径管间连接、DN100以上三四通大小头管件与管道连接，均采用卡箍。
异径管间采用大小头加卡箍连接。
12.分支管件：涂塑钢管连接，三通和四通两侧靠卡箍固定；镀锌钢管连接，在管道上下左右侧开孔，连接机械三通和四通及大小头。
13.安装方法：抬管或可使用倒链把管道安装于龙门支架，采用U 型码固定，接着依照此方法安装第二管道，然后前后两支管首末端连接。
14.连接方法：连接方法有三种，法兰连接，焊接、卡箍连接。
根据设计要求，可先用其中一种连接方法。
（二）支管安装15.材料规格选择：1只喷头的管径为DN25;2只喷头的管径为DN32；3~4只喷头的管径为DN40；5~6只喷头的管径为DN50；7~8只喷头的管径为DN65；9~12只喷头的管径为DN80；16.管材类型选择：根据造价和管道使用长寿及敷设的问题，管材选用涂塑或镀锌钢管。
17.安装位置位置选择：按图纸的位置敷设。
18.安装方法：支管首末端连接，然后与主管连接。
消防管道安装
消防管道安装1）管道支架制作安装安装前各专业进行内部会审：根据管道分布的空间位置和规范要求，设计管道支吊架的形式和位置，支架的制作选用图集Ｓ161，对同一支架，规格应相对应。
制作时下料、钻孔均不得气割、气烧。
电焊条全部采用T420-T425号。
支架制作完后要进行除锈，并刷防锈漆。
管道支架、吊架、防晃支架的形式、材质、加工尺寸及连接质量等应符合设计要求和国家现行有关标准的规定。
2）钢管管道支架的最大间距3）断管、套丝根据现场测绘草图，在选好的管材上画线，按线断管，断管后要将断口飞刺、铁屑等清除干净。
将断好的管材，按管径尺寸分次套制丝扣，一般按管径15-32mm套2次，40-50套3次，70以上套3-4次为宜。
用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。
用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2－3扣，再站到侧面扳转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度，套丝过程中，应在板牙上浇少量机油，以润滑降温，且套丝板只准正转，不得反转。
4）配装管件根据现场测绘草图，将已套好丝扣的管材，配装管件。
装管件时，应将管件带入管丝扣，试试松紧度（一般用手带入三扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。
5）管段调直将已装好管件的管段在安装前进行调直。
在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。
消防管道安装作业指导
消防管道安装作业指导1. 安装前准备工作1.1 材料准备在进行消防管道安装工作前，需要检查材料是否达标，包括管道、接头、卡箍、弯头等。
同时也需要准备好所需的工具，如扳手、锯等。
1.2 搭设脚手架在进行消防管道安装工作前，需要搭设好脚手架。
脚手架的高度要符合作业要求，并保持其稳定。
1.3 确定安装位置在进行消防管道安装工作前，需要确定好安装位置，并对位置进行标记。
2. 安装步骤2.1 确定管道走向在安装消防管道时，需要确定管道的走向，避免出现不必要的曲折转弯。
同时在走向上也要考虑到消防水源点。
2.2 切割管道根据安装位置的要求，使用锯等工具切割管道。
切割时要注意垂直及完整切割管道，避免管道两端不平行产生安全隐患。
2.3 安装弯头在管道需要拐弯时，需要安装适合的弯头。
安装时要确保弯头方向与管道方向一致，卡箍卡紧。
弯头数量应尽量减少，以减小水流阻力。
2.4 安装接头在进行管道连接时，需要安装金属接头。
使用塑料接头会影响消防水流量，不利于消防工作。
接头需要紧密连接，保证不漏水。
2.5 安装卡箍在管道连接完成后，需要使用卡箍将管道卡紧，防止管道脱落。
卡箍安装时需要紧密卡紧，力度要适中，避免管道被挤变形。
3. 安装后检查3.1 检查管道连接安装完成后，需要对管道连接部分进行检查，确保连接紧密，无漏水现象。
3.2 检查弯头检查拐弯的弯头部分是否安装正确，方向一致，连接处是否卡紧。
3.3 检查卡箍安装检查卡箍安装是否牢固，紧密卡紧管道。
4. 安全注意事项4.1 注意脚手架安全在工作中需要保持脚手架稳定，注意防止意外翻倒。
同时，作业人员需要佩戴安全带，防止高处坠落。
4.2 操作规范作业人员需要严格遵守操作规范，服从指挥。
避免操作失误引发安全事故。
4.3 材料检查在进行消防管道安装工作前，需要对材料进行检查，避免使用不符合规格的材料，影响安全及消防效果。
5. 总结消防管道安装工作需要严格遵守安全规范，确保安装的准确性及牢固性。
消防管道安装
消防管道安装(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除消防管道安装（1）概述一般室内消防管管径小于等于DN100选用镀锌钢管，大于DN100选用无缝钢管镀锌。
管径小于DN100，丝扣连接，大于等于DN100，卡箍连接。
（2）施工流程1）消火栓系统施工工艺流程图消火栓系统施工流程图2）消防喷淋施工工艺流程图消防喷淋施工流程图（3）技术措施1）施工前应熟悉施工图、有关技术要求和验收标准，各类管道安装的施工方法与技术要领，编制详细的施工方案，指导施工；建立施工质量保证体系，控制施工过程中各道工序质量，从而保证管道工程施工达到设计与验收规范要求；2）管道切割：镀锌钢管的切割应采用砂轮切割机切断；无缝钢管当管径大于DN80时，可采用氧乙炔气体切割，管道断口应平整、无毛刺等缺陷，并用角向砂轮打磨光洁，清除氧化物。
3）管道进行预制前，需对管口的平整度进行检查，平整度须符合规范要求。
4）管道穿墙或楼板时应加设套管，管道与套管间的间隙应填塞柔性不燃材料。
5）支架安装：垂直安装的总（干）管，其下端应设置承重固定支架，上部末端设置防晃支架固定。
管道的干管三通与管道弯头处应加设支架固定，管道支吊架应固定牢固。
喷淋管道支吊架的间距不应大于下表：6）喷淋系统管道支吊架安装时，支吊架与喷嘴间距不宜小于300mm，与末端喷嘴间距不宜大于750mm，配水支管上每一直管段相邻两喷嘴间至少设置一只支吊架，喷淋及气体灭火系统管道的防晃支架的设置，当管径大于等于DN50时，每段管道至少应设置一个防晃支架.当管道改变方向时应加置一个防晃支架.7）消防系统供水设备、泄压阀、报警阀、水流阀、监控阀、实验阀等的安装，必须严格按照（GB50261-96）《自动灭火系统施工和验收规范》要求和设计要求施工。
8）管道的三通、接口与弯头等管件应避开支架、墙壁与楼板。
管道的加工预制应集中在加工棚平台内，严格控制加工质量，发现问题及时整改调正，以确保管道预制加工、安装的质量处于受控状态。

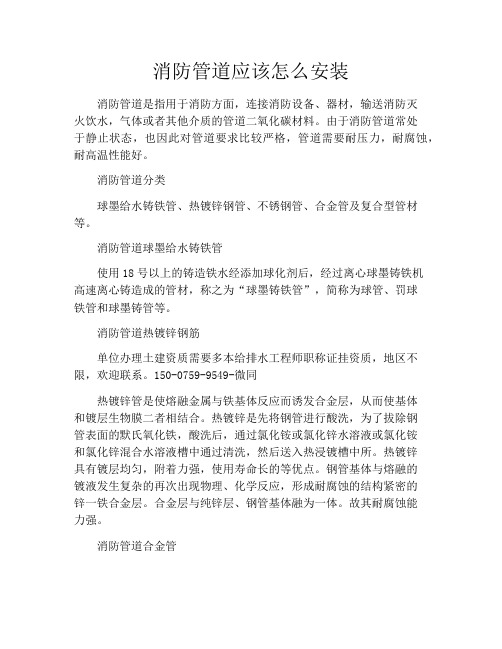

消防管道应该怎么安装
消防管道应该怎么安装消防管道是指用于消防方面，连接消防设备、器材，输送消防灭火饮水，气体或者其他介质的管道二氧化碳材料。
由于消防管道常处于静止状态，也因此对管道要求比较严格，管道需要耐压力，耐腐蚀，耐高温性能好。
消防管道分类球墨给水铸铁管、热镀锌钢管、不锈钢管、合金管及复合型管材等。
消防管道球墨给水铸铁管使用18号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁机高速离心铸造成的管材，称之为“球墨铸铁管”，简称为球管、罚球铁管和球墨铸管等。
消防管道热镀锌钢筋单位办理土建资质需要多本给排水工程师职称证挂资质，地区不限，欢迎联系。
150-0759-9549-微同热镀锌管是使熔融金属与铁基体反应而诱发合金层，从而使基体和镀层生物膜二者相结合。
热镀锌是先将钢管进行酸洗，为了拔除钢管表面的默氏氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中通过清洗，然后送入热浸镀槽中所。
热镀锌具有镀层均匀，附着力强，使用寿命长的等优点。
钢管基体与熔融的镀液发生复杂的再次出现物理、化学反应，形成耐腐蚀的结构紧密的锌一铁合金层。
合金层与纯锌层、钢管基体融为一体。
故其耐腐蚀能力强。
消防管道合金管合金管是无缝钢管的一种，其性能要比一般的无缝钢管高很多，因为这种钢管里面含Cr比较多，其耐高温、耐低温、耐腐蚀的性能是其他比不上的，所以合金管在石油、航天、化工、电力、锅炉、军工等行业的用途比较广泛。
救护管道复合型管材复合型管材）是由两种或多种材料组合而成的物料管材，是以金属管材为基础,内、外焊接聚乙烯、交联聚乙烯等助剂成型，具有金属管材和非金属管材的优点消防管道安装工艺流程安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管装配→水流指示器、消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试消防管道连接技术要点1、一般要求（1）消火栓给水系统管道当采用内外壁热浸镀锌钢管时，不应采用焊接。
消防系统安装作业指导书
消防系统安装作业指导书1. 引言本文档旨在提供消防系统安装作业的指导，确保消防设备安装过程的高效性和安全性。
2. 作业准备在开始安装作业之前，确保以下准备工作已完成：- 工作人员已具备相关技术知识和安全意识；- 确保所需的消防设备已到位，并检查其完整性和质量；- 确保所需的材料和工具清单已准备好；- 确保安装现场满足消防系统的安装要求。
3. 安装步骤3.1 安装位置选择根据设计方案和消防系统要求，选择适当的位置进行设备安装。
确保位置合理、易于维修和操作。
3.2 设备安装根据设备的安装说明书，按照以下步骤进行安装：1. 清洁安装位置并确保其无尘、无油污；2. 依据设备图纸标明的连接方式，正确地连接电源线、信号线等；3. 遵循设备安装说明，进行固定和连接；4. 完成安装后，进行设备的功能测试和调试。
3.3 系统联动与调试根据设计方案和系统要求，进行系统联动与调试：1. 各设备之间的联动关系按照设计要求进行连接；2. 进行系统的整体测试，确保各设备正常工作和相互协调。
4. 安全措施在进行消防系统安装作业时，务必遵守以下安全措施：- 佩戴个人防护装备，如安全帽、安全鞋等；- 注意安装现场的通风与照明，确保工作环境舒适和安全；- 遵守相关法律法规和操作规程，确保工作符合标准和规范；- 配备消防器材，预防和应对突发事件。
5. 安装验收安装完成后，进行系统的验收测试和记录，确保系统符合设计要求和相关标准。
同时，确保相关文件和报告的准备和归档。
6. 总结本文档提供了消防系统安装作业的指导，强调了安装准备、设备安装步骤、系统联动与调试、安全措施和安装验收等关键要点。
在进行安装作业时，务必严格按照相关要求操作，保证作业的高效性和安全性。
消防管系统作业指导书
消防管系统作业指导书1目的规范消防管道安装，控制安装过程，保证安装质量，同时对消防管道安装的重要环境因素进行控制，减少对环境的影响。
2依据2.1《建筑给水排水及采暖工程施工质量验收规范》2.2《自动喷水灭火系统施工及验收规范》；2.3《建筑工程施工质量验收检查用表》；2.4工程建设标准强制性条文；2.5公司综合管理体系文件。
3施工准备3.1作业条件3.1.1主体结构已验收，现场已清理干净。
3.1.2管道安装所需的基准线应测定并标明，如吊顶标高、地面标高、内墙位置线等。
3.1.3预留孔洞位置已检查完毕且位置正确。
3.1.4喷洒头安装找建筑装修图确定位置，吊顶龙骨安装完毕，吊顶材料厚度确定喷洒头的标高。
3.2主要工具套丝机、套丝板、管钳、压力钳、链钳、电锤、切割机、电焊机、钢锯4施工方法4.1工艺流程1.1.1消防管道安装安装准备一预制加工一干管安装一支管安装一卡件固定一设备安装一封墙洞一水压试验一管道冲洗一单机试运转一系统调试一竣工验收1.2.2喷洒管道安装安装准备一预制加工一干管安装一立管安装一支管安装一设备安装一水压试验一管道冲洗f喷洒头安装一单机试运转一系统调试一竣工验收4.2技术要求4.2.1安装准备根据设计图纸、技术交底、检查核对预留空洞及管道定位线。
4.2.2管道预制按照图纸要求下料、套丝并编号，码放整齐。
4.2.3需要加工镀锌的管道在其他管道未安装前采用法兰安装减压后，拆除，镀锌后进行二次安装。
4.2.4干管安装按照图纸位置编号安装管道，做好支吊架，安装完毕后认真检查安装完的管道。
4.2.5支管安装施工人员核对图纸，搭好操作平台，按照设计要求位置打好膨胀螺栓，按编号依次安装管道，安装完毕后按图纸要求核对标高位置。
4.2.6喷洒头安装在管道减压冲洗完毕后安装。
4.2.7消火栓安装5质量要求5.1保证项目5.1.1隐蔽管道的水压试验和冲洗必须符合设计要求和施工规范要求。
5.1.2自动喷洒和水幕消防装置的喷头位置、间距和方向必须符合施工规范要求。
消防管道安装作业指导
消防管道安装工程管理作业指导书修改记录：1.管材选择及材质要求1.1消防管材：一般选用镀锌碳素钢管及管件。
1.2材质要求：管材：管道内外镀锌均匀、无飞刺，管件无偏扣、丝扣不全、角度不准等现象，不得有弯曲、锈蚀、重皮及凸凹不平的情况。
喷头：规格、型号、动作温度应符合设计要求，外型铸造规矩、表面光洁、无裂纹、动作灵敏，有产品出厂合格证。
丝扣完整，成温包、易熔片无破碎和松动。
消火栓箱体：规格类型应符合设计要求，箱体表面平整、光洁，无锈蚀和划伤，箱门开启灵活，箱体方整，箱内配件齐全。
消火栓及阀件：外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
所有消防系统的组件应符合设计要求和国家现行有关标准的规定，经国家消防产品质量监督检验中心检测合格，并应具有出厂合格证。
2.作业条件及作业流程2.1作业条件：2.2.1现场已清理、室内装修设计基本完成。
2.2.2各楼层地面标高线、吊顶标高线、间隔墙位置线已测定标明。
2.2.3必须具备经消防主管部门审批的设计施工图，并经过图纸会审和设计交底，施工方案已编制。
2.2.4施工技术人员向班组作了图纸和施工方案交底，并填写了交底单。
2.2.5安装消防设备前，应先将图纸、消防器材样品或样本等送交当地消防部门审核认可。
2.2作业流程：2.2.1楼层消火栓箱安装：墙面抹灰施工、提供建筑1米线（总包）→进行消火栓箱洞口测量（总包、分包联合进行）→洞口移交（由分包出具测量报告、不合格洞口总包处理）→消火栓箱安装→消火栓箱固定→消火栓箱检查验收→移交总包边角找补抹灰。
2.2.2喷淋管安装：喷淋管与其他水电管线的综合布置→进行喷淋管支架安装→喷淋主管安装→报警控制阀安装→配水立管安装→分层配水干管、干支管安装→管道试压、冲洗→喷淋头短支管安装→报警控制阀其他组件安装、喷头安装→系统通水调试。
3.管道布置原则在有集中空调设备和有防排烟风管的建筑内，消防管道一般与空调风管、空调水管、给排水管道、防排烟管道、电缆桥架、通讯及自控线路、照明线路等共同安装在吊顶空间内，各专业管线相互“打架”现象必然发生，这就要求安装工程师根据现场实际，统筹布置、合理布局、尽量减少返工。
(完整版)消防管道安装施工方案
(完整版)消防管道安装施工方案消防管道安装施工方案1. 背景本文档旨在介绍消防管道安装的施工方案。
消防管道是建筑物中重要的消防设施之一，安装施工工作的质量将直接影响消防系统的稳定性和可靠性。
2. 施工前准备在开始施工之前，应进行以下准备工作：- 与相关部门（如消防部门）取得联系，了解相关法规和标准要求；- 编制详细的施工方案，包括施工流程、工期计划、施工图纸等；- 购买符合标准要求的消防管道材料和设备；- 组织专业团队，确保施工人员具备相关技能和经验。
3. 施工流程消防管道安装的一般施工流程如下：1. 定位和测量：根据施工图纸和设计要求，确定消防管道的位置和尺寸，并进行准确的测量。
2. 预埋件安装：根据设计要求，在建筑结构中进行预埋件（如吊杆、支架等）的安装，为后续的管道安装做好准备。
3. 管道安装：按照施工图纸和设计要求，进行消防管道的安装。
包括管道的连接、焊接、固定等工作。
4. 管道测试：在安装完成后，进行管道的压力测试和漏水测试，确保管道的完整性和密封性。
5. 防腐处理：对消防管道进行防腐处理，以提高其使用寿命和抗腐蚀能力。
6. 系统调试：对整个消防系统进行调试，确保其正常运行和联动效果。
4. 施工注意事项在进行消防管道安装施工时，需要注意以下事项：- 施工人员应穿戴好个人防护装备，确保施工过程的安全性；- 施工现场应保持整洁，避免杂物堆放和火源；- 施工人员应按照相关施工规范和要求进行操作，不得擅自修改设计和施工方案；- 施工过程中发现的问题和隐患应及时报告相关责任人，并采取措施予以解决。
5. 施工验收施工完成后，应进行施工验收。
主要包括以下内容：- 检查消防管道的安装质量和工艺要求是否符合相关标准和规范；- 进行系统测试，确保消防系统的正常运行；- 编制施工验收报告，记录施工情况和存在的问题，并提出改进建议。
6. 安全保障在整个施工过程中，需重视安全保障工作，确保施工人员和周边人员的安全。
消防管道安装施工方法及质量要求
消防管道安装施工方法及质量要求消防管道安装施工方法及质量要求提要：所有材料使用前应做好产品标识，注明产品名称、规格型号、批号、数量、生产日期和检验代码等，并确保材料具有可追溯性于消防管道安装施工方法及质量要求[1施工准备1作业条件1)设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
2)设计单位应向施工单位进行技术交底。
3)系统组件、管件及其它设备、材料，应能保证正常施工。
4)检查管道支架、预留孔洞的位置、尺寸是否正确。
2、材料要求1)所有材料使用前应做好产品标识，注明产品名称、规格型号、批号、数量、生产日期和检验代码等，并确保材料具有可追溯性。
2)主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
3)消火栓系统管材采用内喷塑钢管；自动喷洒系统采用热镀锌钢管。
4)管材、管件应进行现场外观检查，并应符合下列要求：表面应无裂纹、缩孔、夹渣、折叠和重皮。
螺纹密封面应完整、无损伤、无毛刺。
镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象。
非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷。
法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。
5)阀门及其附件的现场检验应符合下列要求：阀门的型号、规格应符合设计要求。
阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。
报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志。
报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁、无异物堵塞。
水力警铃的铃锤应转动灵活，无阻滞现象。
报警阀应逐个进行渗漏试验。
试验压力应为额定工作压力的2倍，试验时间为5min。
阀瓣处应无渗漏。
对于在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格者不得使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防管道安装工程管理作业指导书修改记录：1.管材选择及材质要求1.1消防管材：一般选用镀锌碳素钢管及管件。
1.2材质要求：管材：管道内外镀锌均匀、无飞刺，管件无偏扣、丝扣不全、角度不准等现象，不得有弯曲、锈蚀、重皮及凸凹不平的情况。
喷头：规格、型号、动作温度应符合设计要求，外型铸造规矩、表面光洁、无裂纹、动作灵敏，有产品出厂合格证。
丝扣完整，成温包、易熔片无破碎和松动。
消火栓箱体：规格类型应符合设计要求，箱体表面平整、光洁，无锈蚀和划伤，箱门开启灵活，箱体方整，箱内配件齐全。
消火栓及阀件：外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
所有消防系统的组件应符合设计要求和国家现行有关标准的规定，经国家消防产品质量监督检验中心检测合格，并应具有出厂合格证。
2.作业条件及作业流程2.1作业条件：2.2.1现场已清理、室内装修设计基本完成。
2.2.2各楼层地面标高线、吊顶标高线、间隔墙位置线已测定标明。
2.2.3必须具备经消防主管部门审批的设计施工图，并经过图纸会审和设计交底，施工方案已编制。
2.2.4施工技术人员向班组作了图纸和施工方案交底，并填写了交底单。
2.2.5安装消防设备前，应先将图纸、消防器材样品或样本等送交当地消防部门审核认可。
2.2作业流程：2.2.1楼层消火栓箱安装：墙面抹灰施工、提供建筑1米线（总包）→进行消火栓箱洞口测量（总包、分包联合进行）→洞口移交（由分包出具测量报告、不合格洞口总包处理）→消火栓箱安装→消火栓箱固定→消火栓箱检查验收→移交总包边角找补抹灰。
2.2.2喷淋管安装：喷淋管与其他水电管线的综合布置→进行喷淋管支架安装→喷淋主管安装→报警控制阀安装→配水立管安装→分层配水干管、干支管安装→管道试压、冲洗→喷淋头短支管安装→报警控制阀其他组件安装、喷头安装→系统通水调试。
3.管道布置原则在有集中空调设备和有防排烟风管的建筑内，消防管道一般与空调风管、空调水管、给排水管道、防排烟管道、电缆桥架、通讯及自控线路、照明线路等共同安装在吊顶空间内，各专业管线相互“打架”现象必然发生，这就要求安装工程师根据现场实际，统筹布置、合理布局、尽量减少返工。
在统筹布置各管道的安装位置时，对于消防管道，要重点考虑以下布置原则：3.1高层建筑消防箱安装在满足规范的前提下，尽量不要放在主要通道上，宜放在人不易看到的地方，并且宜暗装。
3.2大堂内如果必须安装消防箱，箱体尽量暗装，箱门用与大堂同样的材料装饰隐蔽，标志出消防箱字样。
3.3如果箱门框采用铝合金或不锈钢，框体应扣压在墙体上，利于装饰材料收口。
3.4消防箱的安装应横平竖直，整个箱面与墙体平行，注意安装时与装饰施工的配合。
3.5独立前室的消火栓立管应考虑暗装，可将管道隐蔽在墙体里，注意加强防腐。
3.6消防立管不应放置在电梯前室，有专门管道井的除外，消防立管尽量放在电梯前室以外的部位，通过支管与消防箱连接。
3.7高层住宅大堂的烟感、喷头、消防广播位置应结合吊顶与灯具一同考虑，布置时尽量对称。
3.8湿式报警阀处应考虑排水问题，湿式报警阀最好集中设置。
3.9地下室泡沫罐的放置位置应综合考虑，注意不得影响挤占车道。
3.10暗装消火栓箱背面的土建处理：一般消火栓箱暗装时，其背面的墙体只有4-6CM厚，土建抹灰时应考虑挂钢筋网片等防裂措施。
3.11注意箱体内消防管安装完后，原留洞的防水封堵。
3.12消防分区的环管位置应考虑穿梁的预埋，避免影响前室的吊顶，其吊顶应预留阀门管线的检修孔。
3.13屋面的消防环管如影响屋面花园效果，可考虑将环管放置在顶层的吊顶内。
3.14消防给水管道布置应符合如下要求：3.14.1建筑面积较大的建筑物，消防管道应环状布置。
3.14.2消防给水管道应用阀门分成苦干独立段，如某段损坏时，停止给水的消火栓在一层中不应超过5个。
3.14.3消防立管检修时，该立管可独立闭路检修。
3.14.4在环状管道上需引出枝状管道时，枝状管道上的消火栓数量不应超过1个。
3.14.5立管宜靠近消火栓安装。
4.安装质量控制消防系统所有管道及设备的连接，应采用丝扣、法兰或卡箍连接，不宜采用焊接（如消火栓系统镀锌管道采用焊接，必须二次镀锌）。
4.1箱式消火栓安装：4.1.1消火栓通常安装在消防箱内。
消火栓安装高度为栓口中心距地面1.1米，允许偏差20mm；栓口出水方向朝外与设置消防箱的墙相互垂直。
4.1.2在一般建筑物内，消火栓及消防给水管道均采用明装。
室内消防给水立管从下到上一种规格不变，安装时只需注意消火栓箱及其附件的安装位置以及与管道之间的位置关系。
消防立管的底部距地面500mm处应设置阀门，阀门经常处于全开启状态，阀门上应有明显的启闭标志。
4.1.3消火栓应安装在建筑物内取用方便的地方。
在多层建筑物内，消火栓布置在耐火的楼梯内；在公共建筑物内，消火栓布置在每层的楼梯处、走廊或大厅的出入口处。
4.1.4消火栓箱一般分明装、暗装或半明装三种型式。
若采用暗装或半明装时，在土建砌砖时，应留好消火栓箱洞，留洞尺寸为：单栓暗装750（宽）×1000（高）×240（深），双栓暗装800（宽）×1200（高）×240（深），单栓半暗装750（宽）×1000（高）×120（深），双栓半暗装800（宽）×1200（高）×120（深），洞底离地面均为800mm。
4.1.5水龙带与消火栓及水枪连接时，采用16号铜丝缠2-3道，每道不少于2-3圈，绑扎好后，将水龙带及水枪挂在箱内支架上。
4.1.6安装室内消火栓时，必须取出箱内的水龙带、水枪等全部配件，箱体安装好后再复原。
进水管的公称直径不小于50mm，消火栓应安装平整牢固，各零件等齐全可靠。
4.2消防水泵、消防水箱、消防水池、消防气压给水设备、消防水泵结合器等供水设施及其附属管道的安装，应清除其内部污垢和杂物，安装中断时其敞口处应封闭。
4.3管道应固定牢固，管道支架、吊架之间的距离不应小于有关规范的规定。
管道支架、吊架、防晃支架的形式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定。
4.4管道穿过建筑物的变形缝时应设置柔性短管。
穿过楼板或墙体时应加设套管，套管长度不得小于墙体厚度，或应高出楼面或地面50mm，管道的焊接环缝不得位于套管内。
套管与管道的间隙应采用不燃烧材料填塞密实。
4.5室内自动喷水灭火系统，安装时应符合如下要求：4.5.1在与室外地下给水管连接前，室外地下管道宜放水冲洗干净。
4.5.2室内管道安装前，每根管子应检查清理，管内应无杂物泥垢。
4.5.3安装中断时，敞口及时封堵。
4.6喷头的连接支管管径不小于DN25，喷淋横支管吊架间距应不大于3.6m，吊架与喷头距离不小于300mm，距末端喷头的距离不大于750mm。
4.7喷头安装：4.7.1喷头应在出水管安装好后，并且待建筑物内装修完成后进行安装。
4.7.2管道安装时应有一定的坡度，充水系统应小于0.002；充气系统和分支管应不小于0.004。
管道变径时，应尽量避免用内外接头（补心）而应采用异径管（大小头）。
4.8报警阀组的安装应先安装水源控制阀、报警阀，然后应再进行报警阀辅助管道的连接。
水源控制阀、报警阀与配水干管的连接，应使水流方向一致。
报警阀组安装的位置应符合设计要求；当设计无要求时报警阀组应安装在便于操作的明显位置，距室内地面高度为1.2m，两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于1.2m。
安装报警阀组的室内地面应有排水设施。
4.9水力警铃和报警阀的连接应采用镀锌钢管，当镀锌钢管为DN15时长度不应大于6m，当镀锌钢管为DN20时长度不应大于20m，水力警铃启动压力不应小于0.05Mpa。
水流指示器的安装应在管道试压和冲洗合格后进行，应竖直安装在水平管道上侧，其动作方向应和水流方向一致。
信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。
4.10管网安装完毕后，应对其进行强度试验、严密性试验和冲洗。
强度试验、严密性试验宜用水进行。
干式喷水灭火系统、预作用喷水灭火系统应做水压试验和气压试验。
4.11管网冲洗所采用的排水管道应与排水系统可靠连接，其排放应畅通和安全。
排水管道的截面积不小于被冲洗管道截面积的60%。
管网冲洗应连续进行，水流方向应与灭火时管网的水流方向一致，当出口处水的颜色、透明度与入口处水的颜色基本一致时冲洗方可结束。
冲洗完成后应将管网内的水排除干净。
4.12系统调试应在系统施工完成后进行，并应具备条件：消防水池、消防水箱已储备设计要求的水量；系统供点正常；消防气压给水设备的水位、气压符合设计要求；湿式喷水灭火系统管网内已充满水，干式、预作用喷水灭火系统管网内的气压符合设计要求，阀门均无泄露；与系统配套的火灾自动报警系统处于工作状态。
系统调试应包括内容：水源测试；消防水泵调试；稳压泵调试；报警阀调试；排水装置调试；联动试验。
4.13水消防系统安装质量控制要点及检查方法如下：5.成品保护5.1消防管道安装完成后，应尽早通水（一般在消防验收前一个月通水），以便发现和解决因施工过程和成品保护不当造成的漏水问题。
5.2贯彻施工方案规定的成品保护措施，对安装的消防管、箱、阀等进行必要的包裹保护。
5.3喷头、水龙带一般在交验时再行安装，以免过早安装时，容易损坏或丢失。
5.4施工过程中严禁破坏镀锌层。
5.5管道预制场内的管材应按规格、尺寸分类堆放并及时组对安装。
安装过程中停顿后应做好管口临时封堵。
5.6严禁踩踏碰撞成品管道及喷头等零部件。
