第1篇一、工程概况消防管工程施工主要包括消防水管道、消防喷淋管道、消防排水管道等。
在施工过程中，应严格按照国家相关规范、标准和设计要求进行，确保消防管路系统的安全、可靠、高效。
二、施工准备1. 施工人员：组织一支具备消防管路施工经验的施工队伍，包括项目经理、技术负责人、施工员、质检员等。
2. 施工材料：根据设计要求，准备消防管道、阀门、接头、三通、弯头等材料，确保材料质量符合国家标准。
3. 施工工具：准备切割机、焊机、扳手、钳子、水平尺、线锤等施工工具。
4. 施工方案：编制详细的施工方案，明确施工流程、技术要求、质量标准、安全措施等。
三、施工工艺1. 消防管道安装：根据设计图纸，按照管径、管材、连接方式等要求进行管道安装。
管径不大于100mm时，采用螺纹连接；管径大于100mm时，采用法兰或沟槽式卡箍连接。
2. 管道焊接：对于管道焊接，应选用合适的焊接材料和方法，确保焊接质量。
焊接完成后，进行无损检测，确保焊接部位无缺陷。
3. 阀门安装：根据设计要求，选择合适的阀门，安装位置应符合规范要求。
安装过程中，确保阀门与管道连接紧密，无泄漏。
4. 消防喷淋管道安装：消防喷淋管道安装应符合设计要求，喷头布置应均匀，水平距离根据火灾危险等级确定。
5. 消防排水管道安装：消防排水管道应按照设计要求进行安装，确保排水畅通，无堵塞。
四、质量控制1. 材料质量：确保消防管道、阀门、接头等材料符合国家标准，严禁使用不合格产品。
2. 施工质量：严格按照施工方案和规范要求进行施工，确保管道安装牢固、连接紧密、无泄漏。
3. 隐蔽工程验收：在消防管道安装过程中，对隐蔽工程进行验收，确保工程质量。
4. 检验检测：对消防管道系统进行检验检测，包括管道压力测试、喷淋系统试验等，确保系统运行正常。
五、安全措施1. 施工现场安全：施工现场应设置安全警示标志，施工人员必须佩戴安全帽、手套等防护用品。
2. 高空作业：高空作业时应采取安全措施，如使用安全带、脚手架等。
工程消防管道施工方案(3篇)
第1篇一、工程概况本工程为某大型商业综合体消防管道安装工程，包括消防给水管道、消防喷淋管道、消防自动报警管道等。
工程总建筑面积约10万平方米，共分为A、B、C三个区，消防管道安装工程覆盖整个建筑群。
施工周期为6个月。
二、施工准备1. 技术准备：熟悉消防管道安装的相关规范和标准，制定详细的施工方案和施工组织设计。
2. 材料准备：根据设计图纸和施工方案，准备各类消防管道、管件、阀门、消防设备等材料，确保材料质量符合国家标准。
3. 人员准备：组织施工队伍，进行专业培训，确保施工人员具备消防管道安装的技能和知识。
4. 施工机械准备：准备消防管道安装所需的各类施工机械，如管道切割机、焊接机、压力试验机等。
三、施工工艺1. 施工流程：材料准备→施工放样→管道安装→管道试压→管道冲洗→系统调试。
2. 管道安装：（1）根据设计图纸和施工方案，确定管道走向、支吊架位置。
（2）对管道进行切割、焊接，确保管道连接牢固、密封性好。
（3）安装支吊架，确保管道固定牢固、无变形。
（4）安装阀门、管件等，确保连接处无渗漏。
3. 管道试压：（1）对安装完成的消防管道进行水压试验，试验压力为系统工作压力的1.5倍。
（2）检查管道及附件是否有渗漏现象，如有，及时修复。
4. 管道冲洗：（1）对消防管道进行冲洗，确保管道内部无杂质、污物。
（2）冲洗水量应大于管道设计流量，冲洗时间不少于30分钟。
5. 系统调试：（1）对消防系统进行功能调试，确保系统运行正常。
（2）对消防设备进行性能测试，确保设备符合设计要求。
四、质量保证措施1. 材料质量控制：严格按照国家标准和设计要求，选用合格的材料。
2. 施工过程质量控制：严格执行施工工艺，确保施工质量。
3. 检验检测：对施工完成的消防管道进行检验检测，确保符合设计要求。
4. 施工记录：详细记录施工过程中的各项数据，为工程验收提供依据。
五、安全文明施工措施1. 施工现场布置合理，确保施工安全和文明施工。
消防管高空安装施工方案
一、工程概况1. 工程名称：XX建筑物消防管道高空安装工程2. 施工单位：XX建筑工程有限公司3. 施工地点：XX市XX区XX路XX号4. 施工日期：2023年X月X日至2023年X月X日二、编制目的为确保消防管道高空安装工程的安全、顺利进行，提高工程质量，特制定本施工方案。
三、施工前准备1. 技术准备：组织施工人员学习消防管道高空安装的相关技术规范、操作规程和安全知识。
2. 材料准备：确保消防管道、管件、阀门、支架等材料符合设计要求，并做好验收工作。
3. 工具准备：准备必要的施工工具，如扳手、螺丝刀、切割机、焊机等。
四、施工方法及措施1. 施工顺序：按照图纸设计要求，先进行消防管道主干线的安装，然后依次进行立管、支管和末端消防设施的安装。
2. 施工方法：a. 确定安装位置：根据图纸设计要求，确定消防管道的安装位置，并做好标记。
b. 安装支架：根据管道的直径和长度，选择合适的支架类型，并按照规定间距进行安装。
c. 安装管道：将管道按照设计要求进行切割、焊接，然后安装到支架上，确保管道水平、垂直度符合要求。
d. 安装阀门、管件：按照设计要求，安装阀门、管件等附件，并进行试压、调试。
e. 安装末端消防设施：安装消火栓、喷淋头、水流指示器等末端消防设施，并确保其功能正常。
3. 安全措施：a. 高空作业人员必须佩戴安全帽、安全带等个人防护用品。
b. 施工现场设置安全警示标志，确保施工人员安全。
c. 施工过程中，严格执行操作规程，防止火灾事故发生。
d. 施工现场配备消防器材，确保一旦发生火灾，能够迅速进行扑救。
五、质量控制1. 材料质量：严格按照设计要求，选用符合国家标准的消防管道、管件、阀门等材料。
2. 施工质量：按照施工规范和操作规程进行施工，确保工程质量。
3. 工程验收：按照国家相关标准和规范进行工程验收，确保消防管道高空安装工程合格。
六、安全生产管理1. 施工单位建立健全安全生产责任制，确保施工过程中安全生产。
消防管线施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX小区消防管线施工工程2. 工程地点：XX市XX区XX小区3. 工程规模：占地面积约XX万平方米，建筑面积约XX万平方米4. 工程内容：消防管线设计、施工、调试及验收5. 施工周期：预计XX个月二、施工方案概述1. 本方案遵循国家有关消防法规、标准及设计要求，确保工程质量、安全、环保。
2. 施工过程中，严格按照施工规范、工艺要求进行操作，确保施工质量。
3. 施工现场实行封闭式管理，确保施工安全、文明施工。
4. 施工过程中，加强质量、进度、安全、环保等方面的管理，确保工程顺利进行。
三、施工准备1. 技术准备（1）组织技术人员对施工图纸进行审核，明确施工内容、技术要求及施工难点。
（2）组织施工人员学习消防法规、标准及设计要求，提高施工人员的业务水平。
2. 材料准备（1）根据设计要求，准备各类消防管道、阀门、接头、管件等材料。
（2）对材料进行检验，确保材料质量符合要求。
3. 人员准备（1）组织施工队伍，明确各岗位人员职责。
（2）对施工人员进行岗前培训，提高施工技能。
4. 设备准备（1）准备施工所需的各类设备，如切割机、焊接机、钻机、起重设备等。
（2）对设备进行检查、调试，确保设备正常运行。
四、施工工艺1. 施工流程（1）施工测量：根据设计图纸进行现场测量，确定管道走向、位置及埋深。
（2）管道安装：按照设计要求，进行管道的安装、焊接、试压等工序。
（3）管道调试：对安装完成的管道进行试压、冲洗、检测等调试工作。
（4）管道验收：对施工完成的消防管线进行验收，确保工程质量。
2. 施工要点（1）管道安装1）管道安装前，对管道进行清洗、检查，确保管道内部无杂物。
2）管道安装时，严格按照设计要求进行，确保管道的平直、垂直、水平。
3）管道焊接时，采用双面焊接，确保焊接质量。
（2）管道试压1）试压前，对管道进行吹扫、检查，确保管道内部无杂物。
2）试压时，采用清水试压，试压压力应符合设计要求。
消防管道及安装施工方案
一、工程概述1. 工程名称：某建筑物消防管道安装工程2. 工程地点：XX市XX区XX街道XX号3. 工程规模：总建筑面积为XX平方米，共XX层，地下室1层。
4. 工程内容：消防管道安装、消防设备安装、消防系统调试等。
二、施工依据1. 《建筑设计防火规范》（GB50016-2014）2. 《消防给水及消火栓系统技术规范》（GB50974-2014）3. 《自动喷水灭火系统设计规范》（GB50084-2017）4. 相关施工图纸及设计文件。
三、施工材料及设备1. 消防管道：采用镀锌钢管，管壁内外镀锌均匀，无锈蚀、无飞刺，符合国家标准。
2. 管件：采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
3. 消防设备：消防泵、消防喷淋头、消火栓、报警阀、水流指示器等。
4. 施工设备：套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等。
四、施工工艺及措施1. 施工准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
（2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不合理。
（3）施工前，对施工人员进行技术交底和安全教育。
2. 消防管道安装（1）管材、管件及配件到货后，严格检查质量，确保符合国家标准。
（2）按照图纸要求，进行管道的预制加工，确保管道的长度、角度、坡度等符合设计要求。
（3）管道安装时，采用卡箍连接，确保连接牢固，密封性良好。
（4）管道安装后，进行水压试验，确保管道的强度和密封性。
3. 消防设备安装（1）按照图纸要求，进行消防设备的安装，确保设备的位置、角度、高度等符合设计要求。
（2）安装消防泵、消防喷淋头、消火栓、报警阀、水流指示器等设备时，注意设备的水平、垂直度，确保安装牢固。
（3）设备安装完成后，进行系统调试，确保设备运行正常。
4. 消防系统调试（1）对消防系统进行全面检查，确保管道、设备、阀门等无泄漏、无损坏。

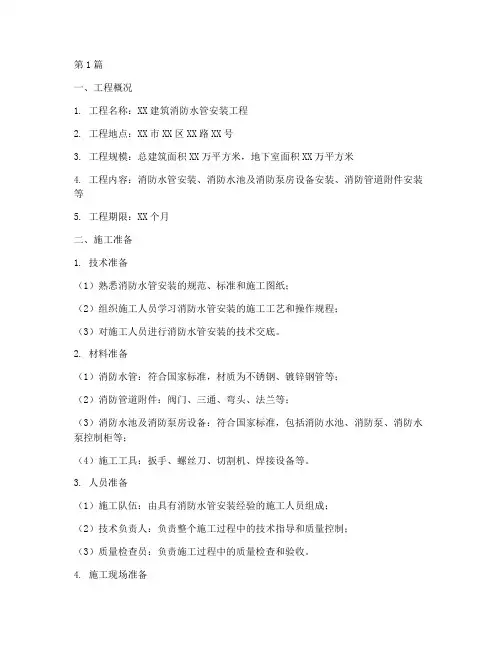

安装消防水管施工方案(2篇)
第1篇一、工程概况1. 工程名称：XX建筑消防水管安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积XX万平方米，地下室面积XX万平方米4. 工程内容：消防水管安装、消防水池及消防泵房设备安装、消防管道附件安装等5. 工程期限：XX个月二、施工准备1. 技术准备（1）熟悉消防水管安装的规范、标准和施工图纸；（2）组织施工人员学习消防水管安装的施工工艺和操作规程；（3）对施工人员进行消防水管安装的技术交底。
2. 材料准备（1）消防水管：符合国家标准，材质为不锈钢、镀锌钢管等；（2）消防管道附件：阀门、三通、弯头、法兰等；（3）消防水池及消防泵房设备：符合国家标准，包括消防水池、消防泵、消防水泵控制柜等；（4）施工工具：扳手、螺丝刀、切割机、焊接设备等。
3. 人员准备（1）施工队伍：由具有消防水管安装经验的施工人员组成；（2）技术负责人：负责整个施工过程中的技术指导和质量控制；（3）质量检查员：负责施工过程中的质量检查和验收。
4. 施工现场准备（1）施工现场清理：确保施工现场无杂物、无障碍物；（2）施工道路：确保施工车辆和人员进出畅通；（3）施工用电：确保施工现场用电安全可靠。
三、施工工艺1. 消防水管安装工艺流程（1）施工前准备：熟悉施工图纸，确定消防水管安装位置和走向；（2）消防水管铺设：根据施工图纸，进行消防水管铺设；（3）消防管道附件安装：按照施工图纸，安装消防管道附件；（4）消防水池及消防泵房设备安装：按照施工图纸，安装消防水池及消防泵房设备；（5）消防水管系统调试：进行消防水管系统调试，确保系统运行正常；（6）施工验收：对消防水管安装工程进行验收。
2. 消防水管安装要点（1）消防水管铺设：确保消防水管铺设平整、牢固，无扭曲、变形；（2）消防管道附件安装：确保消防管道附件安装位置准确，连接牢固；（3）消防水池及消防泵房设备安装：确保消防水池及消防泵房设备安装位置准确，连接牢固；（4）消防水管系统调试：确保消防水管系统运行正常，无泄漏、无堵塞；（5）施工验收：确保消防水管安装工程符合国家标准和规范。
消防水管施工方案范文
一、工程概况本项目位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
建筑结构为框架结构，层数XX层。
根据《建筑设计防火规范》（GB50016-2014）的要求，为确保建筑物的消防安全，特制定本消防水管施工方案。
二、施工依据1. 《建筑设计防火规范》（GB50016-2014）2. 《消防给水及消火栓系统技术规范》（GB50974-2014）3. 《消防工程施工及验收规范》（GB50251-2015）4. 《建筑给水排水及采暖工程施工及验收规范》（GB50242-2002）三、施工范围1. 消防水管系统安装2. 消防水泵房建设3. 消防水箱安装4. 消防栓系统安装四、施工准备1. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。
2. 材料准备：根据设计图纸和施工规范，准备消防水管、消防泵、消防水箱、消防栓等材料。
3. 施工机具准备：准备切割机、电焊机、水泵、潜水泵、扳手、螺丝刀等施工机具。
4. 施工场地准备：清理施工现场，确保施工环境安全、整洁。
五、施工工艺1. 消防水管安装（1）根据设计图纸，确定消防水管安装位置，进行测量放线。
（2）对消防水管进行切割、打磨、清洗等处理。
（3）采用焊接或螺纹连接方式，将消防水管与消防泵、消防水箱、消防栓等设备连接。
（4）对连接处进行试压，确保无泄漏。
2. 消防水泵房建设（1）根据设计图纸，确定消防水泵房的位置和尺寸。
（2）进行基础施工，确保地基稳定。
（3）进行墙体和顶板施工，确保结构安全。
（4）安装消防水泵、配电柜等设备。
3. 消防水箱安装（1）根据设计图纸，确定消防水箱的位置和尺寸。
（2）进行基础施工，确保地基稳定。
（3）进行墙体和顶板施工，确保结构安全。
（4）安装消防水箱，连接消防水管。
4. 消防栓系统安装（1）根据设计图纸，确定消防栓的位置和数量。
（2）安装消防栓，连接消防水管。
（3）对消防栓系统进行试压，确保无泄漏。
六、施工质量控制1. 严格按照施工规范和设计要求进行施工。
安装消防水管施工方案
一、工程概况本工程为某建筑项目消防给水系统管道安装工程，包括消防给水管、消防喷淋管道、消火栓管道等。
施工地点位于XX市XX区，建筑总面积约为XX平方米。
工程内容包括管道的铺设、连接、试验及调试等。
二、施工准备1. 技术准备（1）熟悉消防给水系统设计图纸，了解消防管道的布置、管径、材质等要求。
（2）了解相关规范、标准，如《消防给水及消火栓系统技术规范》（GB 50974-2014）等。
（3）组织施工人员学习消防管道安装工艺，确保施工质量。
2. 材料准备（1）消防管道：内外涂环氧复合钢管、镀锌钢管、无缝钢管等。
（2）管道配件：阀门、三通、弯头、法兰、螺纹接头等。
（3）其他材料：紧固件、密封垫、焊条、保温材料等。
3. 人员准备组织具备消防管道安装资质的施工队伍，明确各工种人员职责。
三、施工工艺1. 沟槽开挖（1）根据设计图纸，确定消防管道走向，开挖沟槽。
（2）沟槽深度应满足消防管道埋设要求，一般不低于0.6m。
（3）沟槽底部平整，坡度符合要求。
2. 管道铺设（1）按照设计要求，将消防管道铺设在沟槽内。
（2）管道应平直、顺直，避免扭曲、弯曲。
（3）管道接口严密，不得有渗漏。
3. 管道连接（1）管道连接方式：焊接、螺纹连接、法兰连接等。
（2）焊接连接：严格按照焊接工艺要求进行，确保焊接质量。
（3）螺纹连接：螺纹连接处应涂抹适量密封胶，确保连接严密。
（4）法兰连接：法兰连接处应涂抹适量密封胶，确保连接严密。
4. 管道试验（1）管道安装完成后，进行管道强度试验和严密性试验。
（2）强度试验压力为管道设计压力的1.5倍，试验时间为2小时。
（3）严密性试验压力为管道设计压力，试验时间为24小时。
（4）试验过程中，若发现管道泄漏，应立即进行处理。
5. 管道调试（1）根据消防给水系统设计要求，进行管道调试。
（2）确保消防给水系统各部分运行正常。
四、施工注意事项1. 施工过程中，严格按照施工图纸和规范要求进行。
2. 确保消防管道安装质量，避免出现渗漏、扭曲等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作行为规范系列
消防管道安装施工方法、
质量要求
（标准、完整、实用、可修改）
编号：FS-QG-91657消防管道安装施工方法、质量要求Fire pipe installation and construction methods, quality requirements 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
消防管道安装施工方法及质量要求
[1施工准备
1作业条件
1)设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
2)设计单位应向施工单位进行技术交底。
3)系统组件、管件及其它设备、材料，应能保证正常施工。
4)检查管道支架、预留孔洞的位置、尺寸是否正确。
2、材料要求
1)所有材料使用前应做好产品标识，注明产品名称、规格型号、批号、数量、生产日期和检验代码等，并确保材料具有可追溯性。
2)主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
3)消火栓系统管材采用内喷塑钢管;自动喷洒系统采用热镀锌钢管。
4)管材、管件应进行现场外观检查，并应符合下列要求:
(1)表面应无裂纹、缩孔、夹渣、折叠和重皮。
(2)螺纹密封面应完整、无损伤、无毛刺。
(3)镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象。
(4)非金属密封垫片应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹等缺陷。
(5)法兰密封面应完整光洁，不得有毛刺及径向沟槽;螺纹法兰的螺纹应完整、无损伤。
5)阀门及其附件的现场检验应符合下列要求:
(1)阀门的型号、规格应符合设计要求。
(2)阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。
(3)报警阀除应有商标、型号、规格等标志外，尚应有水
流方向的永久性标志。
(4)报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象;阀体内应清洁、无异物堵塞。
(5)水力警铃的铃锤应转动灵活，无阻滞现象。
(6)报警阀应逐个进行渗漏试验。
试验压力应为额定工作压力的2倍，试验时间为5min。
阀瓣处应无渗漏。
(7)对于在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
(8)压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书;水流指示器尚应有水流方向的永久性标志;安装前应逐个进行主要功能检查，不合格者不得使用。
(9)消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。
喷淋头符合要求。
3主要机具
1)套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。
2)套丝板，管钳、台钳、压力钳、链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。
[2质量要求
1主控项目
室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。
检验方法:实地试射检查。
2一般项目
1)安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。
检验方法:观察检查。
2)箱式消火栓的安装应符合下列规定:
(1)栓口应朝外，并不应安装在门轴侧。
(2)栓口中心距地面为1.1m，允许偏差±20mm。
(3)阀门中心箱侧面为140mm，距箱后内表面为100mm，允许偏差±5mm。
(4)消火栓箱体安装的垂直度允许偏差为3mm。
检验方法:观察和尺量检查。
[3工艺流程
1消防系统工艺流程
安装准备→干管安装→立管安装→消火栓箱体安装→消火栓及支管安装→消防水泵、水箱、稳压设备安装→管道试压及冲洗→消火栓配件安装→通水调试验收
2自动喷淋工艺流程
主干管安装→立管安装→喷淋分层干支管安装→水泵配管→管道试压→管道冲洗→喷淋头支管安装→冲洗喷头安装→系统通水试验
[4操作工艺
1预制加工
根据施工图纸和土建专业给定的层高及现场实测尺寸，逐一确定各层横支管的标高位置和中心线，按量好的各层立管尺寸下料。
预制加工应方便施工和安装时尽量少上管件，
并考虑成品美观。
2立管安装
每层从上至下统一吊线安装立管的固定卡子，将预制好的立管按编号分层排出，顺序安装。
立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支吊架要牢固，防止立管下坠。
立管明装时每层楼板要预留孔洞，立管随结构施工穿入，以减少立管接口。
3支管安装
消火栓支管应以栓阀的坐标、标高定位甩口。
根据横支管设计排列情况及施工规范，确定支吊架的位置和数量。
将预制好的支吊架按照规范要求加以固定。
4消火栓安装
室内消火栓是室内管网向着火区域供水的带有阀门的接口，是室内重要的固定消防设施。
安装时，先稳固好消火栓箱，箱体找正稳固后再安装消火栓，栓阀应在消火栓箱门开启的一侧;消火栓栓口应朝外，栓口中心安装高度为距地面1.1米。
5消火栓箱体安装
消火栓箱体是将室内消火栓，消防水枪，水带及电气设备集装于一体，并安装在建筑物内的具有给水、灭火、控制、报警等功能的固定式消防装置。
室内消火栓箱体的安装方式一般分为明装、暗装和半暗装。
消火栓箱体应符合设计要求，产品均应有消防主管部门的制造许可证及合格证方可使用。
箱体应安装牢固，箱门应开启灵活。
安装在轻体墙上，应有加固措施。
箱体应有明显警示标志，以防被损坏。
6消火栓配件安装
消火栓箱内配件应在整体工程交工前进行，消防水龙带应折好放在挂架上或双头外卷卷实盘紧放在箱体搁板上，消防水枪应竖放在箱体内侧，自救水枪和软管应放在挂卡上。
消防水龙带与水枪、快速接头的连接使用卡箍，应在里侧加一道铅丝。
设有电控按钮时，应注意与电气专业配合施工。
7喷淋管道及配件安装
1)变径时采用异径接头，在转弯处不得采用补芯。
当须要采用补芯时，三通上可用1个，四通上不应超过2个。
公称直径大于50mm的管道不应采用活接头。
2)管道支
架、吊架的安装位置不应妨碍喷头的喷水效果;管道支架、吊架与喷头之间的距离不宜小于300mm;与末端喷头之间的距离不宜大于750mm。
配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于一个;当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。
当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个;当管道改变方向时，应设置防晃支架。
竖井安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼板的距离宜为1.5-1.8m。
系统组件的安装:
3)喷头安装在系统试压、冲洗合格后进行;喷头安装时，不能对喷头进行拆装、改动，严禁给喷头加任何装饰性涂层;喷头安装使用专用扳手，严禁利用喷头的框架施拧;当有的框架、溅水盘产生变形，应采用规格、型号相同的喷头更换。
向上喷洒的喷头距顶板为75-150mm。
4)报警阀组的安装应先安装水源控制阀、报警阀，然后再进行报警阀组辅助管道的连接。
水源控制阀、报警阀与配水干管的连接，应使水流方向一致。
报警阀组的安装位置应
符合设计要求。
5)水流指示器的安装应在系统试压、冲洗合格后进行，水流指示器的规格、型号应符号设计要求;水流指示器应安装在水平管道上侧，其动作方向应和水流方向一致;安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。
排气阀的安装应在管网系统试压、冲洗合格后进行，排气阀应安装在配水干管顶部、配水管的末端，且应确保无渗漏。
信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应少于300mm。
末端试水装置安装在系统管网末端或分区管网末端。
[5成品保护
1管道不得用于挂、攀、支吊件，不得用于系安全带、搭搁脚手架，也不得有其他有可能损伤管道的行为。
2管道在喷浆前要加以保护，防止灰浆污染管道。
3阀门的手轮在安装时应卸下，交工前统一安装好。
4交工前，要严格执行成品保护值班制度。
5消防系统施工完毕后，各部位的设备组件要有保护措施，防止碰水跑水，损坏装修成品。
6喷洒头安装时不得污染和损坏装饰面。
[6安全和环保措施
1使用电气设备时应由专业人员接通、拆除线路，不可自行违章操作。
2试验用水不得排放在被试验的管段(沟)内。
