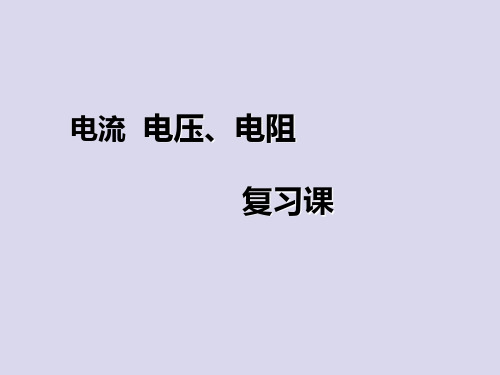

第六章 电压_电阻复习课件1

电压知识结构
电压概念 电压是形成电流的原因 电源是提供电压的装置
电 压
电压单位 伏（V) 千伏(KV) 毫伏（mV） 一节干电池:1.5V 常见电压值 安全的电压：不高于36V 家庭电路的：220V 工具：电压表 电压的测量 电压表的使用方法 电压、 串联电路：U=U1+U I=I1=I2 电流规律 并联电路：U=U =U I=I ＋I 1 2 1 2
12、在做“研究电阻大小的因素”的实验时，为了便于研究，采 用控制变量的方法，每次需挑选两根合适的导线，测出通过它们 的电流，然后进行比较，最后得出结论。 （1）为了研究电阻与 横截面积 的关系，应选用导线A和导线D （2）为了研究电阻与长度的关系，应选用导线C和导线 G ； （3）为了研究电阻与材料的关系，应选用的两根导线是 C 和 F ；
2、图所示的电路中，当开关S闭合后，要使电阻R1、 R2串联，甲、乙应该接入的是: （ C） A.甲接电压表，乙接电流表 B.甲接电流表，乙接电压表 C.甲、乙都接电压表 D.甲、乙都接电流表.
3、下图是直接用电压表测电灯L2两端电压的电路 图，其中正确的是 （ D ）
4、在图7甲的电路中，当闭合开关S后，电路正常工 作。两只电压表指针位置均为图乙所示，则电阻 R1、R2两端电压分别是: （ A ） A.4.8 V 1.2 V; B.6 V 1.2 V; C.1.2 V 6 V; D.1.2 V 4.8 V.
7、如下图所示，（甲）中M、N跟废日灯管中的钨丝连接，闭合 开关S后，用酒精灯给钨丝加热，观察到电流表示数变小，这说 明了 钨丝的电阻随温度的升高而增大 ； （乙）中给玻璃珠加热到红织状态时，发现灯会亮起来，这说明 了玻璃在高温下能变成导体,说明导体和绝缘体之间没有绝对界限 。
8、下图所示是一种调节收音机音量兼开关的调节器， 它实际上是一个旋钮型变阻器．若接线片A、B巳接 入了电路，则顺时针转动旋钮触片时，收音机的音 量将变 小 ．
9、LED灯是一种新型的高效节能光源，它的核心元件 是发光二极管。二极管由下列哪种材料制成（ C ） A.陶瓷材料 ； B.金属材料； C.半导体材料； D.超导材料 10、关于材料的性质及其应用，下列说法错误的是( B ) A．有的半导体对光比较敏感，可以用来制造光敏电阻 B．铜的导电性较好，可以用来制造保险丝 C．金刚石的硬度比较大，可以用来做钻头 D．超导材料在低于临界温度时电阻为零，将来可能用 于远距离输电
7、如下图所示，A、B、C、D中所示的为滑线变阻器 的结构和连入电路情况示意图，当滑片向右滑动 时，连入电路的电阻变小的为: ( A )
图4
8、某滑动变阻器铭牌上标有“100Ω ，5A”字样。其 中100Ω表示的是 该滑动变阻器的最大阻值是100Ω ， 5A表示的是 该滑动变阻器允许通过的最大电流是5A 。
9、家庭用的白炽灯的灯丝断了，有时适当动一动灯泡可以将 灯丝搭上。接上电路后，灯泡的亮度将变 亮 些（选填 “亮”或“暗”），原因是灯丝的电阻变 小 。（选填 “大”或“小”） 10、若将一根金属丝均匀拉长时，金属丝的电阻会变 大 （选填 金属丝的长度变长了，横截面积变小了 。 “大”或“小”）。原因是： 11、下面有关导体电阻的说法中正确的是（ C ） A、导体没有电阻，绝缘体才有电阻 B、铜的电阻比铁小 C、粗细、长短都相同的铜丝和铁丝相比，铁丝的电阻大 D、要改变导体的电阻，可以通过改变电阻两端的电流来改变
1、如图6-5所示电路，将开关闭合后， 电压表V1和V2的 示数分别为10V和4V，则此时L2两端的电压为( B ) A．4V B．6V C．10V D．14V
2、仔细观察下面电路图，若开关S由断开到闭合，电压 表的示数变化情况为（ B ）
A.不变 C.减小 B.增大 D.无法确定
3、图所示的各种电路，同种元件的参数均相等，不能利用滑 动变阻器调节电灯从亮到熄灭的电路是 （ B ）
4、有两只定值电阻，上面分别标有“2A 10Ω ”和“1A 5Ω ”的字样，若将它们串联在电路中使用，则电路中 允许通过的最大电流为（ A ） A．1A B．2A C．3A D．不能确定
5、关于电压，下列说法正确的是 ( C ) A．有电源就一定有电压且有电流 B．同一个小灯泡在不同的电压下的亮度是一样的 C．电压是形成电流的条件之一 D．有电压就一定能形成电流 6、如图所示，灯L1与灯L2串联，先用电压表测 灯L1两端电压，再测灯L2两端电压时，开关闭合， 小明和小丽用了二种不同的方法，请你对他们的 做法作一个评价． 小明：只将电压表接A的一端改接C，这种接法正 这种接法会造成电压表正负接线柱接反 确吗： 不正确 ，理由：＿＿＿＿＿＿ 小丽：只将电压表接B的一端改接C，这种接法正 这样通过测出总电压，然后再求出L2的电压 确吗： 正确 ，理由：＿＿＿＿＿＿＿＿＿
她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填 序号）： (1)要验证猜想①，小芳同学应选择的两段导体是 A 和 D ； (2)要验证猜想②，小芳同学应选择的两段导体是 C 和 D ； (3)要验证猜想③，小芳同学应选择的两段导体是 B 和 C ； (4)这种物理研究方法，通常叫做 控制变量法 。
电阻知识结构
电阻概念 导体对电流的阻碍作用叫做电阻 电阻单位 欧（Ω)千欧（KΩ）兆欧（MΩ） 导体的电阻是导体本身的一种 影响电阻 性质，它的大小决定于导体的 大小的因素 材料、长度和横截面积。 温度对电阻大小也有影响。 原理：改变连入电路中的电阻线长度 变阻器 连接方法：“一上一下”的连入电路 导体和绝缘体 善于导电和不善于导电的物体 半导体 导电能力介于导体和绝缘体之间的物体 超导体 某些物质在低温时电阻变为零的现象
14、小明在“探究串联电路中电压规律”的实验中， 按照如图所示的电路图，分别测出AB间的电压是2.5V， BC间的电压是3.5V，AC间的电压是6V，由此他得出了 “串联后的总电压等于各用电器电压之和”的结论。 他这种分析、归纳得出结论的方法科学吗？为什么？
答：不科学。小明的结论是建 立在一组实验数据的基础上， 具有偶然性，应该进行多次测 量，再分析、归纳。
电 阻
1、导体的 电阻是导体本身的一种性质，物理学中电阻用 字母 R 表示，单位是 Ω ，它的大小与导体两端的电 压和通过导体电流的大小 无关 ，决定于导体的材料长度 、 和 横截面积 ，导体的电阻还与 温度 有关；当温度降 到足够低时，某些导体的电阻会变为零，这种现象称为 超导现象，有的导电性能介于导体和绝缘体之间的叫半 导体．金属、石墨、塑料、铅笔芯、油、陶瓷、大地中， 金属、石墨、铅笔芯、大地 是导体的有 。 2、滑动变阻器是改变接入电路中电阻丝的 长度来改变电 路中的 电阻 ，从而改变电路中的 电流 ，进而改变部分 电路的电压 ；还能起到 保护电路 的作用．在接线时要 采取“ 一上一下 ”的连接方法．
练习：电压表的读数
1.5V
12.5V
练习：电压表的读数
如图所示的两个电压表，它们的读数分别为 2.5V U甲= 1 .5V ，U乙= 11V 。
1、 电源 是提供电压的装置，电压的国际单位 是 V ． 2、在使用电压表测电压时，电压表应与被测用 电器 并联 ，必须使电流从 “+” 接线柱流入， “－” 接线柱流出，被测电压不能超过电压表 的 量程 ．注意与电流表对比． 3、串联电路两端的总电压等于各部分电路两端 的电压 之和 ；并联电路中各支路两端的电 压 相等 ．
第六章
电压
电阻
本章考点
1、认识导体和绝缘体，知道常见的导体和绝缘体。 2、初步了解半导体的一些特点，了解半导体材料的发展对社会的 影响。 3、初步了解超导体的一些特点，了解超导体对人类生活和社会 发展可能带来的影响。 4、理解串联电路和并联电路，会连接简单的串联电路和并联电路， 会画简单的串、并中干路电流等于各 支路电流之和。 6、知道电压及其单位，会用电压表测电压，知道干电池及家庭照 明电路电压值。 7、理解串联电路中总电压等于各部分电路上的电压之和。理解 并联电路中各支路上的电压相等。 8、知道电阻及其单位，知道决定电阻大小的因素。 9、知道滑动变阻器和电阻箱的构造，会用滑动变阻器改变电路中 的电流。
5、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想： 猜想①：在温度不变时，导体的电阻与导体的材料有关； 猜想②：在温度不变时，导体的电阻与导体的长度有关； 猜想③：在温度不变时，导体的电阻与导体的横截面积有关． 供她选择的导体如下表所示：
序号 A B C D 材料 镍铬合金 锰铜 锰铜 锰铜 长度（m） 1.2 0.8 0.8 1.2 横截面积（mm2） 0.5 1 0.5 0.5
15、用滑动变阻器改变小灯泡的亮度实验室中，有一 铭牌上标有“20Ω 2A”字样的滑动变阻器，如图所示， 若要把它其中的两个接线柱连接到电路中去，共有 4 种接法；“20Ω ”指的是 A、B 接线柱间的电阻值， “2A”指的是：___ 滑动变阻器允许通过的最大电流值为2A ．
导线代号 长度/米 横截面积/ 毫米2 材料
A 1 3.2 锰 铜
B 0.5 0.8 钨
C 1.5 1.2 镍 铬
D 1 0.8 锰 铜
E 1.2 1.2 钨
F 1.5 1.2 锰 铜
G 0.5 1.2 镍 铬
13、设计题：如图所示，有灯泡L1、L2，开关S，电 源，电压表、电流表，滑动变阻器和导线若干，要 求：L1、L2并联，开关控制整个电路，电流表测总 电流，电压表测L1的电压，滑动变阻器改变通过L2 的电流。请画出电路图并连接实物图。
8、下图所示为用电流表测量通过灯泡电流的实验
电路，连接正确的是（ B ）
9、两只灯泡连接后接到二节干电池的电路上，用电 流表测得通过它们的电流相等，那么（ C ） A、这两只灯泡一定是串联的 Ｂ、这两只灯泡一定是并联的 Ｃ、这两只灯泡可能是串联，也可能是并联的 Ｄ、无法确定
并 10、如图２所示，两个小灯泡是____联 L1 L2 的．A1测量______的电流，A2测_____的 电流，A3测______的电流。若A1的读数 干路 为0.3 A，A3的读数为0.5 A，则通过灯L2 的电流为_____A，如果灯L2短路，电流 0.2 A2、A 表______ 3 将可能会烧坏。 11、如下图所示的电路中，开关S断开时，两灯 都发光．当开关S闭合时( D ) A、电流表一定被烧坏。 B、两灯仍然发光。 C、L1熄灭，L2发光。 D、L1发光，L2熄灭。
