盾构机的构成和工作原理
盾构机的工作原理介绍怎么写
盾构机的工作原理介绍
盾构机是一种用于地下隧道挖掘的特殊机器设备，它的工作原理是通过同时掘进和支护地下隧道的工具。
盾构机在地下工程中起着重要的作用，下面将介绍盾构机的工作原理。
1. 盾构机的基本结构
盾构机主要由盾构壳体、刀盘、推力系统、控制系统和支撑系统组成。
盾构壳体是盾构机的外壳，内部装有刀盘和支撑系统。
刀盘是盾构机的主要工具，通过刀盘旋转挖掘地下土壤和岩石。
推力系统用于推动盾构机前进，控制系统则负责监控和操作盾构机的运行。
2. 盾构机的工作原理
盾构机工作时，首先将机器放入地下隧道的起点位置，然后启动推力系统，使盾构机开始向前推进。
同时，刀盘开始旋转，将土壤和岩石切割成小块并将其推出隧道。
支撑系统则用来支撑隧道周围的土壤和岩石，以防止塌方。
在盾构机推进的过程中，控制系统会根据地下情况调整刀盘的旋转速度和推力的大小，以确保隧道的顺利开挖。
盾构机可以根据需要进行曲线和斜坡的挖掘，以满足工程设计要求。
3. 盾构机的应用范围
盾构机广泛应用于地铁、隧道、管道等地下工程领域。
由于其高效、安全和精密的特点，盾构机在城市地下工程中得到越来越广泛的应用。
盾构机的工作原理使其可以适应不同地质条件下的隧道开挖，提高了工程的质量和效率。
总的来说，盾构机的工作原理是通过刀盘切割土壤和岩石，同时支撑隧道周围的结构。
盾构机在地下工程中扮演着重要的角色，为城市发展和基础设施建设提供了重要支持。
盾构机构造及工作原理简介解析
盾构机构造及工作原理简介解析盾构机构造及工作原理简介第二部分四、盾构机的主控系统及工作原理下图是天地重工生产的土压平衡盾构机示意图，通过这台土压平衡盾构来简单介绍盾构机的构造及工作原理。
盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。
这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，同时还能够承受来自地层的压力，防止地下水或流沙的入侵，这个钢质组件被称为盾构。
而盾构的主要组成部分即为盾体。
盾尾刷和同步注浆系统管片拼装机前盾中盾后盾推进油缸人行闸排土系统刀盘1. 盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状筒体。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推进油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。
承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有推进油缸。
中盾的后边是尾盾，尾盾末端装有密封用的盾尾刷。
2. 刀盘和刀盘驱动刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘通过安装在前盾承压隔板上的法兰上的刀盘电机来驱动。
它可以使刀盘在顺时针和逆时针两个方向上实现无级变速。
刀盘电机的变速齿轮箱内需设置制动装置，用于制动刀盘。
电机的防护等级需大于IP55。
为了适用于不同的土质条件，刀盘上安装了多种类型和功能的刀具，所有刀具都由螺栓连接，可以从刀盘后面的泥土仓中进行更换。
刀盘(中交天和14.93米泥水气压平衡复合式盾构机)滚刀与推出式滚刀铲刀切削刀仿形刀与超挖刀铲刀:铲刀可以双向进行开挖，主要用于保证开挖直径的稳定不变。
铲刀切削刀:切削刀主要用于切削软土、泥砂地层。
其中刀口与刀盘旋转方向水平的称为切刀，刀口与刀盘旋转方向垂直的称为削刀切削刀滚刀与推出式滚刀:滚刀用于砂卵石、硬岩地层，它可以将大块的岩石打碎，分成小块。
科普盾构知识点总结
科普盾构知识点总结一、盾构机的分类及工作原理：1.盾构机的分类：盾构机主要分为普通盾构机和土压平衡盾构机两种类型。
根据不同的地质条件和工程要求，选择合适类型的盾构机是非常重要的。
（1）普通盾构机：普通盾构机是最常见的盾构机类型，适用于地质较好的地质条件，一般用于软土层、砂质土层和松散砂岩等地层的隧道开挖。
它的工作原理是通过施加液压推进力，推动盾构机前进并进行土层的开挖，然后在推进的同时进行隧道衬砌的施工，最后形成一个完整的隧道结构。
（2）土压平衡盾构机：土压平衡盾构机适用于地质较差的地质条件，例如黏土、软弱砂岩和黏壤等地层。
它的工作原理是通过施加与地层土压相平衡的土压平衡力，防止地下水和土层的涌入，从而保证安全稳定地进行隧道开挖。
土压平衡盾构机在处理软弱地层时具有较大的优势，可以有效避免地面沉降和地下水涌入等问题。
2.盾构机的工作原理：盾构机的工作原理主要包括土层开挖、隧道衬砌和推进三个阶段。
（1）土层开挖：盾构机在进行隧道开挖时，首先需要进行土层的开挖工作。
它通过刀具和刀盘对地层进行切割和掘进，将土层从隧道工作面上切削下来，并通过输送设备将土层带至隧道后部的料斗中。
在这个过程中，盾构机需要施加一定的推进力以克服土层的阻力，并同时进行隧道衬砌施工，确保隧道结构的稳定和安全。
（2）隧道衬砌：隧道衬砌是盾构机工作中非常重要的一个环节，它直接影响到隧道的质量和安全性。
在盾构机进行土层开挖的同时，需要同时进行隧道衬砌的施工，一般采用预制节段和喷射混凝土两种方式。
预制节段是通过现场浇筑或预制成形的隧道衬砌节段，用于保护地下结构和确保隧道的稳定。
（3）推进：在进行土层开挖和隧道衬砌之后，盾构机需要进行推进工作，将盾构机推向下一工作环节。
推进是盾构机工作的重要环节，通过施加一定的推进力，盾构机可以快速地前进，并在此过程中进行土层开挖和隧道衬砌工作，最终完成整个隧道结构的施工。
二、盾构机的主要构成和关键部件：1.主要构成：（1）盾构机主要由刀盘、主机、推进系统、控制系统、料斗、隧道衬砌系统以及供电和供水系统等组成。
《盾构法施工 》课件
欢迎来到《盾构法施工 》PPT课件。让我们一起探索盾构法施工的原理、工作 流程和工程示例，以及施工安全与环保。
施工原理和概述
1 盾构法施工原理
通过隧道盾构机在地下掘进，以构建新的隧 道结构。
2 概述
探索盾构法施工的基本概念、应用领域以及 与传统施工方法的比较。
盾构机构成和工作原理
3 质量控制
盾构法施工可在整个过程 中实施有效的质量控制， 提高了工程的质量。
盾构法施工流程
1
勘察和设计
对施工区域进行勘察，规划隧道的设计。
2
设备准备
购置和调试盾构机，准备其他所需的施工设备和材料。
3
施工实施
开始盾构法施工，掘进地下隧道并进行必要的支护措施。
4
质量检验
对隧道结构进行质量检验，确保其符合规范和安全要求。
盾构法施工的工程示例
பைடு நூலகம்城市地铁
探索城市地铁中使用盾构法施工 的案例，如上海地铁、伦敦地铁 等。
挑战性的隧道
了解在复杂地质条件下使用盾构 法施工的隧道案例，如海底隧道 和山区隧道。
长距离隧道
介绍长达数十公里的盾构法施工 隧道，如英吉利海峡隧道。
施工安全与环保
1 安全措施
详细阐述盾构法施工过程中采取的安全措施，以保护工人和周围环境。
2 环境保护
探讨盾构法施工过程中的环保措施，如噪音控制和水土保持。
总结和展望
总结
回顾盾构法施工的主要内容和优势，强调其在 现代建筑中的重要性。
展望
展望未来盾构法施工的发展趋势和应用领域， 如地下交通、地下储存等。
机械结构
深入了解盾构机的构成，包括推进系统、控制 室、刀盘和尾部支撑系统。
盾构机的工作原理
盾构机的工作原理
盾构机是一种专门用于地下隧道施工的机械设备。
它主要由掘进部分和支持系统两部分组成。
盾构机的工作原理是通过推进机构将盾构机推入地下，同时进行土层的掘进和支撑。
掘进部分主要由刀盘、刀盘驱动装置、土压平衡系统和脱土输送系统等组成。
刀盘是盾构机的核心部分，它由锋利的刀片和刀盘主体组成，能够将土层削切成块状物质。
刀盘驱动装置通过电机或液压系统提供转动力，使刀盘能够旋转并推进盾构机。
土压平衡系统是盾构机的重要部分，它通过控制泥浆的注入和排出，形成背力，平衡土层的压力。
这样，盾构机在掘进时不会因为土层压力的差异而被推出或被土层阻挡。
脱土输送系统用于将掘进的土层通过输送带或螺旋输送机移出盾构机。
支持系统主要是为了保证盾构机在施工过程中的安全和稳定。
它通常由隧道衬砌、尾部支撑、注浆等组成。
隧道衬砌是为了保护地下结构，减少地面沉降和地质灾害的可能性。
尾部支撑用于支撑并稳定盾构机的尾部，防止塌方和倒塌。
注浆则是通过注入混凝土浆液来加固周围土层，提高隧道的稳定性。
总的来说，盾构机通过刀盘掘进和土压平衡系统的配合工作，将地下土层削切掉并推进盾构机，同时使用支持系统保证施工的安全和稳定。
这种工作原理使盾构机成为地下隧道施工的重要设备。

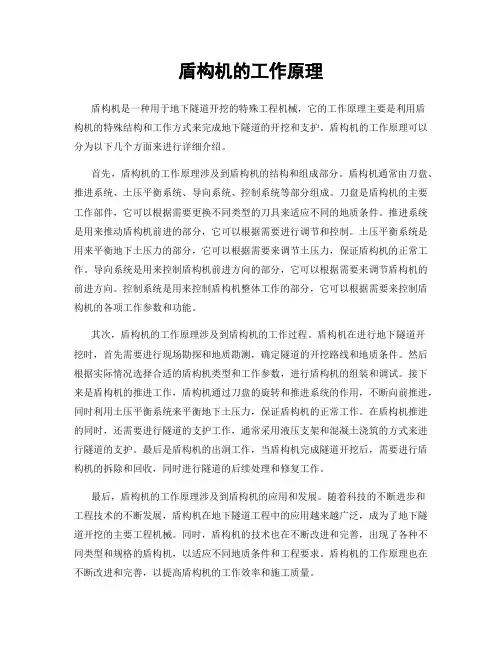

盾构机的工作原理
盾构机的工作原理盾构机是一种用于地下隧道开挖的特殊工程机械，它的工作原理主要是利用盾构机的特殊结构和工作方式来完成地下隧道的开挖和支护。
盾构机的工作原理可以分为以下几个方面来进行详细介绍。
首先，盾构机的工作原理涉及到盾构机的结构和组成部分。
盾构机通常由刀盘、推进系统、土压平衡系统、导向系统、控制系统等部分组成。
刀盘是盾构机的主要工作部件，它可以根据需要更换不同类型的刀具来适应不同的地质条件。
推进系统是用来推动盾构机前进的部分，它可以根据需要进行调节和控制。
土压平衡系统是用来平衡地下土压力的部分，它可以根据需要来调节土压力，保证盾构机的正常工作。
导向系统是用来控制盾构机前进方向的部分，它可以根据需要来调节盾构机的前进方向。
控制系统是用来控制盾构机整体工作的部分，它可以根据需要来控制盾构机的各项工作参数和功能。
其次，盾构机的工作原理涉及到盾构机的工作过程。
盾构机在进行地下隧道开挖时，首先需要进行现场勘探和地质勘测，确定隧道的开挖路线和地质条件。
然后根据实际情况选择合适的盾构机类型和工作参数，进行盾构机的组装和调试。
接下来是盾构机的推进工作，盾构机通过刀盘的旋转和推进系统的作用，不断向前推进，同时利用土压平衡系统来平衡地下土压力，保证盾构机的正常工作。
在盾构机推进的同时，还需要进行隧道的支护工作，通常采用液压支架和混凝土浇筑的方式来进行隧道的支护。
最后是盾构机的出洞工作，当盾构机完成隧道开挖后，需要进行盾构机的拆除和回收，同时进行隧道的后续处理和修复工作。
最后，盾构机的工作原理涉及到盾构机的应用和发展。
随着科技的不断进步和工程技术的不断发展，盾构机在地下隧道工程中的应用越来越广泛，成为了地下隧道开挖的主要工程机械。
同时，盾构机的技术也在不断改进和完善，出现了各种不同类型和规格的盾构机，以适应不同地质条件和工程要求。
盾构机的工作原理也在不断改进和完善，以提高盾构机的工作效率和施工质量。
综上所述，盾构机的工作原理主要涉及到盾构机的结构和组成部分、工作过程以及应用和发展等方面。
(完整版)土压平衡盾构课件
• 超挖刀照片
2、刀盘支撑：
• 构造：由固定部(齿轮箱部分)、回转部、主轴承和 密封部分构成，固定部由盾构主机前侧切口环支撑 固定。
• 主轴承承受切削刀盘的轴向、径向负荷和力矩，支 撑刀盘的回转及传动。
1、切削刀盘
• 形式：平面面板式、顺、逆时针回转方向掘削。 • 构造：钢板焊接结构。 • 刀盘前面设有5处注泥口，刀盘背面设有搅拌棒。 • 切削刀盘由6根圆柱形中间悬梁通过主轴承由刀
盘支撑结构支撑。由8台减速变频电机驱动。
• 刀盘面装备有切削刀、边刀、箭形刀等，刀盘配备有2套 超挖刀(1套为预备)。
• 切削刀、刮刀的安装采用辐条二侧螺栓连接、背装式设 计，方便作业人员在刀盘背后（土仓内）进行刀具的拆 装工作。
中心切削刀
正面切削刀
周边刮刀
先行刀
• 超挖刀：
• 形式：液压油缸驱动式。
• 构造：由超挖刀、驱动油缸、导向滑动机构构成，可 对盾构机外周土体进行超挖。以圆周的16分之 1(22.5゜) 为设定单位，在0゜～359゜超挖范围内进 行设定。超挖刀配备有2套(其中一套为预备用)。
四、土压平衡盾构机构造 （以小松TMX634为例）
• 土压平衡盾构机主要由盾壳、开挖系统、推 进系统、排土系统、管片拼装系统、油压、 电气、控制系统、姿态控制装置、导向系统、 壁后注浆装置、后拖台车、集中润滑装置、 超前钻机及预注浆、铰接装置、通风装置、 碴土改良装置及其他一些重要装置如人闸等 组成。
所有盾构的形式，其本体从工作面开始均可分 为切口环（前体）、支承环（中体）和盾尾三部 分，借以外壳钢板联成整体。
盾构主机
1、 盾构机本体：
❖ 在切口环部设有安装刀盘及刀盘支撑的结构，在土仓胸板下 部安装有螺旋机。
盾构的工作原理
盾构的工作原理
盾构机（Shield tunneling machine）是一种用于隧道开挖的特殊工程机械，采用盾构法进行施工。
其工作原理如下：
1. 起始施工：首先，在地面附近的起始坑口位置，将盾构机的总体组合体降下并固定在起始坑中。
通常，起始坑位于隧道的入口处。
2. 推进机构：盾构机具有先进的推进机构，通常由大型液压缸或盾构机背部的液压顶推装置构成。
这些机械装置的作用是向前推进盾构机，使其在地下前进。
3. 轮式刀盘：盾构机的前端通常配备了一个巨大的圆形刀盘，刀盘上安装有切削工具，如刀片或钻头。
盾构机通过转动这个刀盘，以及同时施加推力，在地下顺利切削土壤或岩石。
4. 支护结构：同时，盾构机的尾部会设置一个支护结构，将已经开挖过的地下空间加固起来，以防止坍塌。
这些支护结构通常由隧道衬砌机械进行安装。
5. 排土系统：在盾构机切削土壤或岩石时，产生的废弃物会通过管道或传送带系统传送出盾构机。
这样可以避免堵塞和阻碍盾构机的工作。
6. 施工过程：盾构机会一直向前推进，同时切削土壤或岩石，并在尾部安装支护结构。
随着盾构机的推进，隧道壁会逐渐被衬砌机械进行衬砌，形成一个完整的隧道结构。
7. 监控和导航系统：为了确保盾构机在准确的方向上进行推进，以及避免遇到障碍物，盾构机通常配备了精确的监控和导航系统。
这些系统使用激光或GPS技术，监测盾构机的位置和方向。
总的来说，盾构机通过推进机构、切削刀盘、支护结构和排土系统的协同工作，实现了隧道的开挖和加固。
这种先进的施工方法在地下工程中具有重要的作用，广泛应用于隧道建设、地铁、管道等工程项目中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盾构机的构成和工作原理
盾构机是一种用于地下隧道开挖和施工的特种设备。
其构成部分和工作原理如下：
1. 盾构机的构成：
a. 圆柱形盾构壳：盾构机的外壳，由多个圆环相连而成，一端封闭，另一端开放用于出土。
b. 推进系统：推进装置用于推动盾构机向前推进，在推进过程中稳定土壤，防止塌方。
c. 扩展系统：类似于伞状刀片，用于开挖土壤，由推进盾构机向前扩展，形成地下空间。
d. 排土系统：用于排出开挖出的土壤，通常通过输送带或螺旋输送机将土壤运出盾构机。
2. 盾构机的工作原理：
a. 准备工作：在开始施工之前，需要进行地质勘探和隧道设计，确定隧道的位置和尺寸，并选择合适的盾构机。
b. 钻爆预处理：对于硬质地层，需要先进行钻爆预处理，通过钻孔和爆破炸药将地层破碎，以便盾构机进入施工。
c. 施工阶段：盾构机通过推进系统、扩展系统和排土系统的配合工作，进行隧道的开挖和施工。
推进系统推动盾构机向前推进，同时扩展系统展开，用于开挖土壤。
开挖后，排土系统将土壤运出盾构机。
盾构机的推进速度和施工步骤根据隧道设计和地质条件进行控制。
d. 补强和封固：开挖完成后，需要对隧道进行补强和封固，通常采用喷射混凝土或支护结构，以增强隧道的稳定性和安全性。
总结起来，盾构机通过推进系统、扩展系统和排土系统的协同作业，实现了隧道的快速开挖和施工。
它具有高效、安全、环保等优点，在城市地下工程和交通建设中得到广泛应用。
