超声引导下胸椎旁阻滞
超声引导下胸椎旁阻滞

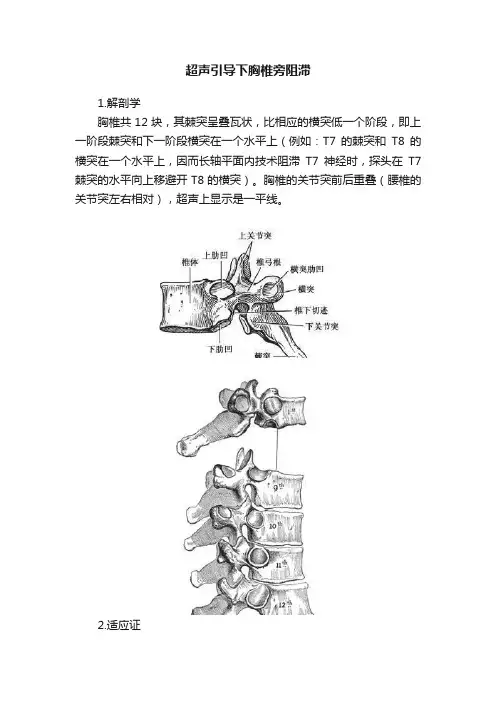

1.解剖学
胸椎共12块，其棘突呈叠瓦状，比相应的横突低一个阶段，即上一阶段棘突和下一阶段横突在一个水平上（例如：T7的棘突和T8的横突在一个水平上，因而长轴平面内技术阻滞T7神经时，探头在T7棘突的水平向上移避开T8的横突）。
胸椎的关节突前后重叠（腰椎的关节突左右相对），超声上显示是一平线。
2.适应证
胸壁、乳房区域手术操作，肩胛骨、肋骨骨折手术操作，镇痛。
3.患者体位
坐位或侧卧位。
4.探头类型
高频线阵探头或低频凸阵探头。
索诺声高频线阵探头HFL38x
索诺声低频凸阵探头C60x
5.扫查和进针方法
（1）长轴平面内法：探头在目标阶段的棘突垂直于背正中线放置，探头内侧端在背正中线上，显示目标阶段的棘突和下一阶段的横突。
向上移动探头，避开下一阶段横突，即探头位于两个横突之间并平行于横突，关节突深部和其外侧（1cm左右）与胸膜围成的空间即为胸椎旁间隙。
从探头外侧进针，避开胸膜，将针头放置在胸椎旁间隙内。
（2）短轴平面外法：探头在目标阶段的棘突水平平行于背正中线放置，探头和背正中线距离为2-3cm，此时垂直于横突且探头中间位
于两个横突之间。
从探头外侧中点（横突之间）进针，针尖深度在横突表面深部1cm。
