凝汽器的结构
汽轮机原理第四章
（2）海勒式间接空冷系统
缺点：系统结构 复杂，设备多， 投资大；系统容 易发生冰冻；化 学水耗水大。
海勒式间接空冷机组
第一节
凝汽设备的工作原理、任务和类型
（3）哈蒙式间接空冷系统
优点：节约厂用 电、设备少、冷 却水系统与汽水 系统分开，两者 水质均可保证、 冷却水系统防冻 性能好。
缺点：空冷塔占 地大，基建投资 多；系统中要进 行两次表面式换 热，使全厂热效 率有所降低。
多区域汽向侧流动
凝汽设备的结构模型
600MW凝汽器三维结构图
600MW凝汽器三维结构图
600MW凝汽器三维结构图
凝汽器冷却管束隔板
凝汽器冷却管束隔板
凝汽器冷却管的安装
第一节
凝汽设备的工作原理、任务和类型
（2）表面式凝汽器的类型
汽流向下式 汽流方向 单流程 冷却水流程 双流程
汽流向上式
1000Dwcp (tw2 tw1 )
第二节
凝汽设备的真空与传热
循环水泵容量
循环倍率m：m Dw Dc 冷却水量与被凝结蒸汽量之比。 初投资 m
t 真空
循环水管路阻力
末级叶片长度
m=50~120
循环水泵电耗 双流程（水阻大）
开启台数
单流程（水阻小） m取较 m取较 (4.2.3) 大值 小值 直流（开式）供水 循环（闭式）供水
第二节
凝汽设备的真空与传热 A.由新蒸汽带入汽轮机
三、空气对凝汽器工作的影响
1.凝汽器的空气来源：
B.由设备不严密处漏入 管表面附近聚积形成气膜阻碍了蒸汽的凝结放热 2.危害： 凝结水过冷度增大
过冷现象:凝水温度低于凝汽器入口蒸汽温度的现象。 所低的度数称为过冷度
第22课时单元_电厂热力设备及运行_第11章_凝汽设备与冷却装置
四、供水系统的组成
供水系统由三部分组成：
水源
取供水设备 连接管路
五、供水系统的形式
发电厂供水系统主要有三种： 直流供水系统：也称开式供水系统。 循环供水系统：也称闭式供水系统。 混合供水系统：直流供水与循环供水混合构成的系 统。
1.直流供水系统
定义：电厂从河流上游取水，冷却水流经汽轮机凝汽
华北电力大学环境科学与工程学院
电厂热力设备及运行
任课教师：杨官平
二○一一年一月
第十一章 凝汽设备的运行
凝汽设备的组成、结构和作用 发电厂的供水系统 凝汽设备的运行
干式冷却系统
第一节 凝汽设备的组成、结构和作用
凝汽设备的任务 凝汽设备的组成
凝汽设备的工作原理
凝汽器 抽气器
一、凝汽设备的任务
• 搜集和研究水质、水量、水温、含沙量、河川和河
岸的稳定性及坚固性等水文气象资料。
三、对供水系统的要求
保证不间断地供给足够的水量。
进入凝汽器的冷却水最高温度一般不应超过制造厂
的规定值。
最大限度地清除冷却水中的杂质，以免堵塞冷却设 备。 供水系统必须可靠，否则会直接影响汽轮发电机组 的正常运行。
3.表面式凝汽器
工作原理：排汽在冷却表面一侧凝结，而冷却工质在
另一侧流动，互不接触。
优点：
• 传热系数高。
• 能建立高真空。
• 能保持凝结水洁净。
缺点：换热面大，消耗大量有色金属，制造成本高。
适用范围：现代火力发电厂和核电厂的汽轮机组绝大
多数采用。
3.表面式凝汽器
图11-12 表面式凝汽器示意图
一、供水系统的作用
供给凝汽器所需的循环冷却水。
锅炉给水的补充用水。
汽轮机凝结水系统设备介绍
汽轮机凝结水系统设备介绍1、凝汽器1）概述凝汽器的主要功能是在汽轮机的排汽部分建立一个较低的背压，使蒸汽能最大限度地做功，然后冷却成凝结水，回收至热井内。
凝汽器的这种功能需借助于真空抽气系统和循环水系统的配合才能实现。
真空抽气系统将不凝结气体抽出；循环水系统把蒸汽凝结热及时带走，保证蒸汽不断凝结，既回收了工质，又保证排汽部分的高真空。
凝汽器除接受主机排汽、小汽机排汽、本体疏水以外，还接受低压旁路排汽，高、低加事故疏水及除氧器溢流水。
我公司的凝汽器为双壳体、单流程、双背压表面式凝汽器，并列横向布置。
由两个斜喉部、两个壳体（包括热井、水室、回热管系）、循环水连通管及底部的滑动、固定支座等组成的全焊接钢结构凝汽器。
（见图10－2）凝汽器喉部上布置组合式7、8号低压加热器、给水泵汽轮机排汽管、汽轮机旁路系统的三级减温器等。
在高压凝汽器和低压凝汽器喉部分别布置了喷嘴，当低压缸排汽温度高于80℃时保护动作。
汽轮机的5、6、7、8段抽汽管道及轴封回汽、送汽管道从喉部顶部引入，5、6段抽汽管道分别通过喉部壳壁引出，7、8段抽汽管接入布置在喉部内的组合式低压加热器。
壳体采用焊接钢结构，分为高压壳体和低压壳体，内有管板、冷却管束、中间隔板和支撑杆等加强件。
管板与端盖连接，将凝汽器壳体分为蒸汽凝结区和循环水进出口水室；中间隔板用于管束的支持和固定。
管束采用不锈钢管，布置方式见图10－3。
这种布置方式的特点是换热效果好，汽流在管束中的稳定性强。
由于布置合理，凝结水下落时可破坏下层管束的层流层，改善传热效果。
凝汽器壳体下部为收集凝结水的热井，凝结水出口设置在低压侧壳体热井底部，凝结水出口处设置了滤网和消涡装置。
循环水室内表面整体衬天然橡胶并整体硫化。
凝汽器循环水采用双进双出形式，前水室分为四个独立腔室，低压侧两个水室为进水室，高压侧两个水室为出水室；后水室为四个独立腔室，均为转向水室。
凝汽器与汽轮机排汽口采用不锈钢膨胀节挠性连接（图10－4），凝汽器下部支座采用PTFE（聚四氟乙烯）滑动支座，并设有膨胀死点及防上浮装置，补偿运行中凝汽器及低压缸的膨胀差，并避免凝结水和循环水的载荷对汽轮机低压缸的影响。
汽轮机凝汽器
7、冷却水管
（1）冷却管材料:对海水用钛管,对其它冷却水用不 锈钢冷却管 。
安装中的不锈钢多向扰流管凝汽器内部
改造后的不锈钢多向扰流强化换热管
换管后 的汽室 照片 （中部）
（2）管子的排列方式
三角形：换热效果 好，布置紧凑，但 汽阻大； 正方形：布置稀疏， 汽阻小，但换热效 果差； 辐向排列：介于二 者之间。 后两种用于凝汽器 进口处，第一种用 于其他空间。
加强型钢与支撑杆
9、抽气口和管束的布置
抽气口的布置：基本上有汽流向心、向侧、向上、 向下四种。
汽流向侧下
汽流 向心
汽流向上
多区域汽流向心
10、空气冷却区
凝汽器的传热面分为主凝结区和空气冷 却区两部分，这两部分之间用档板隔开， 空气冷却的面积约占凝汽器面积的5％10％。 （1）设置空气冷却区的目的：主要是 冷却空气，使其容积流量减小，进而减 轻抽气设备的负荷，有利于提高抽气效 果。
汽轮 机排 汽口
汽轮机排汽口
东电清河电厂7、8号低压加热器穿装
（2）凝汽器水幕保护
A.安装位置：水幕保护在凝汽器喉部，低旁排汽口上部， 环绕喉部一圈。 B.作用：凝汽器水幕保护装置的喷水形成水幕，可以防 止低旁蒸汽进入凝汽器后引起低压缸升温，保护低压汽 缸。另外在低负荷、空负荷时排汽温度高，也可防止高 温排汽直接冲刷凝汽器冷却水管。 C.控制:凝汽器温度测点在凝汽器内二级低旁排汽口上 方附近（#7、8低加上方），用它来监视凝汽器低旁排 汽口的温度，用这里的温度代表凝汽器的温度，以决定 能否开启低旁和是否需要开启凝汽器水幕保护。若该处 高时快关低旁且闭锁（85℃报警，100℃快关低旁）， 也可以根据此处温度开、关凝汽器水幕保护阀。
60MW发电机组凝汽器原理、结构、安装工艺及运行

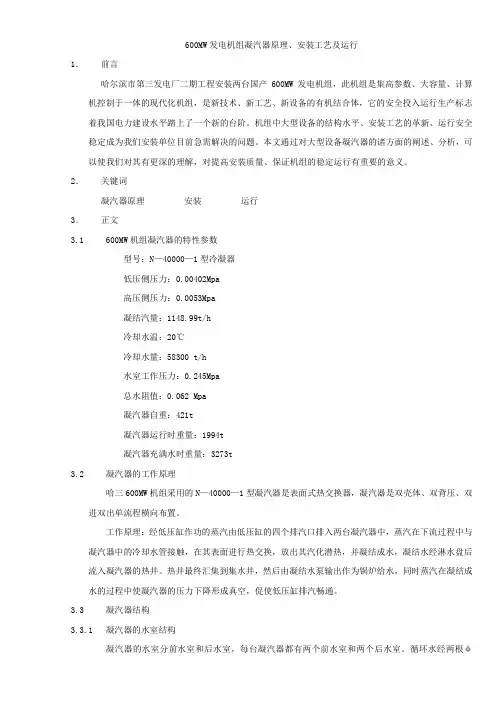

600MW发电机组凝汽器原理、安装工艺及运行1．前言哈尔滨市第三发电厂二期工程安装两台国产600MW发电机组，此机组是集高参数、大容量、计算机控制于一体的现代化机组，是新技术、新工艺、新设备的有机结合体，它的安全投入运行生产标志着我国电力建设水平踏上了一个新的台阶。
机组中大型设备的结构水平、安装工艺的革新、运行安全稳定成为我们安装单位目前急需解决的问题。
本文通过对大型设备凝汽器的诸方面的阐述、分析，可以使我们对其有更深的理解，对提高安装质量、保证机组的稳定运行有重要的意义。
2．关键词凝汽器原理安装运行3．正文3.1 600MW机组凝汽器的特性参数型号：N—40000—1型冷凝器低压侧压力：0.00402Mpa高压侧压力：0.0053Mpa凝结汽量：1148.99t/h冷却水温：20℃冷却水量：58300 t/h水室工作压力：0.245Mpa总水阻值：0.062 Mpa凝汽器自重：421t凝汽器运行时重量：1994t凝汽器充满水时重量：3273t3.2 凝汽器的工作原理哈三600MW机组采用的N—40000—1型凝汽器是表面式热交换器，凝汽器是双壳体、双背压、双进双出单流程横向布置。
工作原理：经低压缸作功的蒸汽由低压缸的四个排汽口排入两台凝汽器中，蒸汽在下流过程中与凝汽器中的冷却水管接触，在其表面进行热交换，放出其汽化潜热，并凝结成水，凝结水经淋水盘后流入凝汽器的热井。
热井最终汇集到集水井，然后由凝结水泵输出作为锅炉给水，同时蒸汽在凝结成水的过程中使凝汽器的压力下降形成真空，促使低压缸排汽畅通。
3.3 凝汽器结构3.3.1 凝汽器的水室结构凝汽器的水室分前水室和后水室，每台凝汽器都有两个前水室和两个后水室。
循环水经两根φ2020×12的管子进入低压凝汽器的两个前水室，流经低压凝汽器的两个管束区后进入两后水室，然后再经两根联络管进入高压凝汽器的两个后水室流经高压凝汽器的两个管束后进入高压凝汽器的两前水室，最后由两根φ2020×12的管子引出，前水室装有可拆卸的盖板，盖板上设有两个人孔和牵条，水室外围焊有加强筋，后水室与凝汽器管板之间通过膨胀节连接，高低压凝汽器的两个后水室由后水室都开有人孔，以便检修使用，汽室中间由14块中间管板分割成15个空间，在管板上钻有管孔，中间管板中心线由进水侧向出水侧按千分之四抬高。
汽封冷却器的原理和结构

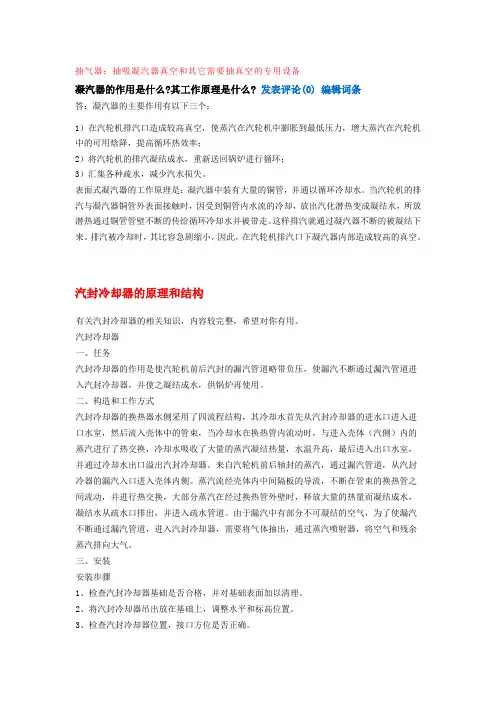

抽气器：抽吸凝汽器真空和其它需要抽真空的专用设备凝汽器的作用是什么?其工作原理是什么? 发表评论(0)编辑词条答：凝汽器的主要作用有以下三个：1）在汽轮机排汽口造成较高真空，使蒸汽在汽轮机中膨胀到最低压力，增大蒸汽在汽轮机中的可用焓降，提高循环热效率；2）将汽轮机的排汽凝结成水，重新送回锅炉进行循环；3）汇集各种疏水，减少汽水损失。
表面式凝汽器的工作原理是：凝汽器中装有大量的铜管，并通以循环冷却水。
当汽轮机的排汽与凝汽器铜管外表面接触时，因受到铜管内水流的冷却，放出汽化潜热变成凝结水，所放潜热通过铜管管壁不断的传给循环冷却水并被带走。
这样排汽就通过凝汽器不断的被凝结下来。
排汽被冷却时，其比容急剧缩小，因此，在汽轮机排汽口下凝汽器内部造成较高的真空。
汽封冷却器的原理和结构有关汽封冷却器的相关知识，内容较完整，希望对你有用。
汽封冷却器一、任务汽封冷却器的作用是使汽轮机前后汽封的漏汽管道略带负压，使漏汽不断通过漏汽管道进入汽封冷却器，并使之凝结成水，供锅炉再使用。
二、构造和工作方式汽封冷却器的换热器水侧采用了四流程结构，其冷却水首先从汽封冷却器的进水口进入进口水室，然后流入壳体中的管束，当冷却水在换热管内流动时，与进入壳体（汽侧）内的蒸汽进行了热交换，冷却水吸收了大量的蒸汽凝结热量，水温升高，最后进入出口水室，并通过冷却水出口溢出汽封冷却器。
来自汽轮机前后轴封的蒸汽，通过漏汽管道，从汽封冷器的漏汽入口进入壳体内侧。
蒸汽流经壳体内中间隔板的导流，不断在管束的换热管之间流动，并进行热交换，大部分蒸汽在经过换热管外壁时，释放大量的热量而凝结成水，凝结水从疏水口排出，并进入疏水管道。
由于漏汽中有部分不可凝结的空气，为了使漏汽不断通过漏汽管道，进入汽封冷却器，需要将气体抽出，通过蒸汽喷射器，将空气和残余蒸汽排向大气。
三、安装安装步骤1、检查汽封冷却器基础是否合格，并对基础表面加以清理。
2、将汽封冷却器吊出放在基础上，调整水平和标高位置。
凝汽器水室结构
凝汽器水室结构
凝汽器是一种用于将蒸汽冷凝为水的设备，常见于蒸汽发电厂和工业生产中。
凝汽器的水室结构通常包含以下主要部分：
1.凝汽器壳体：通常采用圆筒形或方形的钢制或铸铁制壳体，用于容纳凝汽器内部的水和蒸汽。
2.凝汽器管束：位于水室内部，用于传递和分布蒸汽，并提供大面积的冷凝表面。
通常由许多平行排列的管子构成，管子内部流通冷却水。
3.凝汽器水箱：位于凝汽器底部，用于收集冷凝后的水和不凝的气体。
水箱通常具有底部的排水口，用于排除凝结的水。
4.冷却水系统：用于从凝汽器管束中吸收热量，并冷却蒸汽以使其凝结为水。
冷却水可以是来自自然水源的河水或海水，也可以是循环的工业冷却水。
5.排气系统：用于排出凝汽器中不凝的气体，通常是通过排气管或管道将其排放到大气中。
以上是凝汽器水室结构的一般组成部分。
不同类型和规模的凝汽器可能会有一些结构上的差异，但基本原理是相同的。
凝汽器设备结构及工作原理1
凝汽器结构：凝汽器的主要功能是在汽轮机的排汽部分建立低背压，使蒸汽能最大限度地做工，然后冷却下来变成凝结水，并予以回收。
凝汽器的这种功能由真空抽气系统和循环冷却水系统给予配合和保证，真空抽气系统的正常工作，将漏入凝汽器的气体不断抽出，循环冷却水系统的正常工作，确保了进入凝汽器的蒸汽能够及时地凝结变成凝结水，体积大大缩小（在0.0049Mpa 的条件下，单位质量的蒸汽与水的体积比约为2800），既能将水回收，又保证了排汽部分的高真空。
凝汽器主要由壳体、管板、管束、中间管板等部件组成。
管板将凝汽器壳体分割为蒸汽凝结区和循环冷却水进出口水室；中间管板用于管束的支持和定位。
凝汽器下部还设有收集凝结水的空间，称为热井。
凝结水汇集到热井之后，由凝结水泵输送到回热加热系统。
由于管束的布置得合理，凝结水下落时不断冲击下排管束的外表面，使管子外表面的层流层不断受到破坏，始终不能增厚，从而改善传热效果。
在凝汽器中，有一部分蒸汽直接从管束底部向上进入管束，这部分蒸汽不断地对自上而下流动的凝结水产生较剧烈的扰动，加热凝结水。
这样，一方面可使凝结水脱氧，另一方面还可以减小凝结水的过冷度。
凝结水系统的主要功能是将凝汽器热井中的凝结水由凝结水泵送出，经除盐水装置、轴封冷凝器、低压加热器输送至除氧器，期间还对凝结水进行加热、除氧、化学、处理和除杂质。
此外，凝结水系统还向各有关用户提供水源，如有关设备的密封水、减温器的减温水、各有关系统的补给水以及汽轮机低压缸喷水等。
凝结水系统的最初注水及运行时的补给水来自汽轮机的凝结水储存水箱。
凝结水系统主要包括凝汽器、凝结水泵、凝结水储存水箱、凝结水输送泵、凝结水收集箱、凝结水精除盐装置、轴封冷凝器、低压加热器、除氧器及水箱以及连接上述各设备所需要的管道、阀门等。
工作过程如下：机组在正常运行时，利用凝汽器内部的真空将凝结水储存水箱内的除盐水通过水位调节自动地向凝汽器热井补水，当正常补水不足或凝汽器真空较低时，事故电动补水阀打开，当凝汽器处于高水位时，气动放水阀打开，将系统内多余的凝结水排至凝结水储存水箱。
