第二章Verilog基本知识
verilog数字系统设计教程习题答案
verilog 数字系统设计教程习题答案第二章HDL 既是一种行为描述语言，也是一种结构描述语言。
如果按照一定的规则和风格编写代码，就可以将功能行为模块通过工具自动转化为门级互联的结构模块。
这意味着利用Verilog 语言所提供的功能，就可以构造一个模块间的清晰结构来描述复杂的大型设计，并对所需的逻辑电路进行严格的设计。
2.模块的基本结构由关键词module和endmodule构成。
3.一个复杂电路系统的完整Verilog HDL 模型是由若干个VerilogHDL模块构成的，每一个模块又可以由若干个子模块构成。
其中有些模块需要综合成具体电路，而有些模块只是与用户所设计的模块交互的现存电路或激励信号源。
利用Verilog HDL语言结构所提供的这种功能就可以构造一个模块间的清晰层次结构来描述极其复杂的大型设计，并对所作设计的逻辑电路进行严格的验证。
HDL和VHDL乍为描述硬件电路设计的语言，其共同的特点在于：能形式化地抽象表示电路的结构和行为、支持逻辑设计中层次与领域的描述、可借用高级语言的精巧结构来简化电路的描述、具有电路仿真与验证机制以保证设计的正确性、支持电路描述由高层到低层的综合转换、硬件描述与实现工艺无关（有关工艺参数可通过语言提供的属性包括进去）、便于文档管理、易于理解和设计重用。
5.不是6.将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
7.综合工具可以把HDL变成门级网表。
这方面Synopsys工具占有较大的优势，它的Design Compile 是作为一个综合的工业标准，它还有另外一个产品叫Behavior Compiler ，可以提供更高级的综合。
另外最近美国又出了一个软件叫Ambit ，据说比Synopsys 的软件更有效，可以综合50万门的电路，速度更快。
今年初Ambit 被Cadence 公司收购，为此Cade nee放弃了它原来的综合软件Syn ergy。
verilog 基本语法
verilog 基本语法Verilog基本语法Verilog是一种硬件描述语言，用于描述数字电路的行为和结构。
它具有强大的建模能力，能够描述复杂的数字系统，并用于逻辑设计和硬件验证。
本文将介绍Verilog的基本语法，以帮助读者对这种语言有一个基本的了解。
1. 模块声明在Verilog中，所有的设计都是通过模块来实现的。
模块是Verilog 的基本组织单位，类似于其他编程语言中的函数或类。
模块声明由关键字module开头，后面跟着模块的名称和输入输出端口的定义。
例如：module my_module(input a, b, output c);// 模块的主体endmodule2. 端口声明在模块声明中，使用关键字input和output来声明输入和输出端口。
输入端口用于接收信号，输出端口用于输出信号。
端口可以是单个的信号，也可以是信号的数组。
例如：input a, b; // 单个输入端口output c; // 单个输出端口input [7:0] d; // 输入信号的数组3. 信号声明在Verilog中，使用关键字wire、reg、integer等来声明信号。
wire用于声明连续的信号，reg用于声明时序的信号，integer用于声明整数变量。
例如：wire a, b; // 连续信号reg [7:0] c; // 时序信号，有8位integer d; // 整数变量4. 时钟和复位在数字电路中，时钟和复位信号是非常重要的。
在Verilog中，可以使用关键字input来声明时钟和复位信号，并在模块的输入端口中定义。
例如：input clk; // 时钟信号input rst; // 复位信号5. 运算符Verilog支持各种运算符，包括算术运算符、逻辑运算符、位运算符等。
算术运算符用于执行加减乘除等操作，逻辑运算符用于执行与或非等逻辑操作，位运算符用于执行位操作。
例如：a =b + c; // 加法运算d = ~(a & b); // 与运算和非运算6. 控制结构在Verilog中，可以使用if语句、case语句等控制结构来实现条件判断和多路选择。
verilog教程
verilog教程Verilog是一种硬件描述语言（HDL），用于描述数字系统的行为和结构。
它是一种流行的HDL，广泛用于硬件设计和验证领域。
本教程将介绍Verilog的基本概念和语法，以帮助初学者入门。
一、Verilog的基本概念1.1 什么是VerilogVerilog是一种描述数字系统的语言，它可以用来描述硬件电路、验证设计的正确性以及进行电路仿真。
1.2 Verilog的应用领域Verilog广泛应用于硬件设计和验证领域，包括用于开发ASIC（应用特定集成电路）、FPGA（现场可编程门阵列）以及其他数字系统的设计。
1.3 Verilog的版本Verilog有多个版本，包括Verilog-1995、Verilog-2001以及最新的Verilog-2005、这些版本之间有一些语法和功能上的差异。
二、Verilog的语法结构2.1模块和端口在Verilog中，所有的电路描述都是由模块（module）组成的。
模块是电路的基本组成单元，可以看作是一个黑盒子，它接受一些输入，产生一些输出。
2.2信号声明在Verilog中，我们需要声明所有的输入和输出信号。
可以使用`input`和`output`关键字来声明这些信号。
2.3电路实现Verilog允许使用多种语句和结构来描述电路的行为和结构。
这些语句包括顺序语句、条件语句、循环语句以及层次结构。
2.4实例化模块在一个模块中，我们可以实例化其他的模块。
这样可以将一个大的电路拆分成多个小的模块，方便编写和测试。
三、Verilog的仿真和验证3.1静态验证Verilog语言本身提供了很多语法和语义层面的验证功能，对于语法和类型错误会有相应的提示。
3.2激励设计在进行电路验证时，我们需要为输入信号提供激励。
Verilog提供了一种称为`testbench`的特殊模块，用于生成输入信号并将其应用到待验证的电路中。
3.3波形仿真在Verilog中，我们可以使用仿真器来模拟电路的行为，并生成波形图来验证电路是否按预期工作。

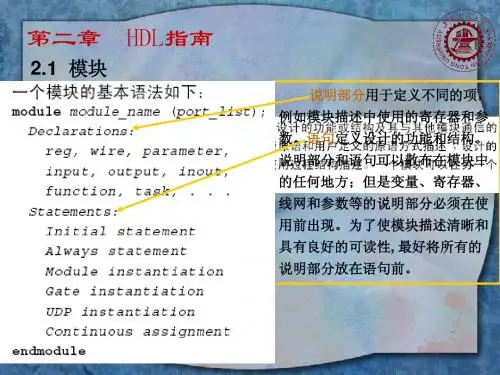

Verilog HDL2指南
2.6 混合设计描述方式
在模块中，结构的和行为的结构可以自由混合。也
就是说，模块描述中可以包含实例化的门、模块实例化
语句、连续赋值语句以及always语句和initial语句的混 合。它们之间可以相互包含。来自always语句和initial
语句（切记只有寄存器类型数据可以在这两种语句中赋
值）的值能够驱动门或开关，而来自于门或连续赋值语 句（只能驱动线网）的值能够反过来用于触发always语 句和initial语句。
下面几节通过实例讲述这些设计描述方式。不过有必要首先对
Verilog HDL的时延作简要介绍。
2.2 时延
Verilog HDL模型中的所有时延都根据时间单位定义。下面是带时延
的连续赋值语句实例。
使用编译指令将时间单位与物理时间相关联。这样的编译器指令需在 2个时间单位延时 模块描述前定义，如下所示:
仿真的工作量。 自顶向下的设计方法方便了从系统划分和管理整个项目使得几
十万门甚至几百万门规模的复杂数字电路的设计成为可能，并可减少
设计人员避免不必要的重复设计，提高了设计的一次成功率。
缺点
得到的最小单元不标准，需要有精确的工艺库的支持，并且依赖 EDA设计工具的支持。 制造成本高。
验证与非门交叉连接构成的RS_FF模块的测试模块如图2-8所示。
2.8 设计流程
Bottom-up 的设计流程
流程
1.选择具体的元器件 2.通过逻辑电路设计，完成系统中各独立功能模块的设计 3.把各功能模块连接起来，组成整个硬件系统
优点
������ 符合硬件设计传统的设计习惯，设计人员对于用这种方法进 行设计比较熟悉。
以反引号“ ` ”开始的 第一条语句是编译器指令, 编译器指令` timescale 将
Verilog语言基础知识
在Verilog HDL中，用parameter来定义常量，即用parameter来定义一个标志符，代表一个常量，称为符号常量。其定义格式如下:
parameter 参数名1=表达式，参数名2=表达式，参数名3=表达式……;
例如:
parameter sel=8，code=8'ha3;
//分别定义参数sel为常数8(十进制)，参数code为常数a3(十六进制)
Verilog HDL中共有19种数据类型。数据类型是用来表示数字电路中的数据存储和传送单元的。在此介绍4个最基本的数据类型:integer型、parameter型、reg型和wire型。
Verilog HDL中也有常量和变量之分，他们分属以上这些类型。
6.2.1 常量
在程序运行过程中，其值不能被改变的量称为常量。
assign {cout,sum}=ina+inb+cin;//全加
endmodule
【例6.2】一个8位计数器的Verilog HDL源代码
module counter8(out,cout,data,load,cin,clk);
output[7:0]out;
output cout;
input[7:0] data;
6.1.2 Verilog HDL模块的结构
Verilog HDL的基本设计单元是"模块(block)"。一个模块是由两部分组成的，一部分描述接口;另一部分描述逻辑功能，即定义输入是如何影响输出的。下面举例说明，图6.1示出了一个"与-或-非"门电路。
图6.1"与-或-非"电路
该电路表示的逻辑函数可以写为:
6.2.2 变量
Verilog所有知识点
Verilog基础：1.间隔符：空格〔\b〕，Tab〔\t〕，换行符〔\n〕，换页符。
2.注释：/**/ //3.标识符，关键词：标识符由英文字母、数字、$符、下划线组成，以英文字母或下划线开头。
4.逻辑值：0：逻辑假1：逻辑真x或X：不确定状态z或Z：高阻态5.常量：<1>格式：<+/-><位宽>’<基数符号><数值>b/o/d/h:二、八、十、十六进制<2>数字可加下划线：8’b1001_1001表示8位二进制数10011001<3>科学计数：5E-4: 5*10^4<4>利用参数定义语句来定义一个标识符表示常量：parameter 参数名1=常量1，参数名2=常量2；例：parameter BIT=1,BYTE=8;6.字符串：双撇号内的字符序列，不能分多行书写，表达式或赋值语句中字符串要换成无符号整数，用8位ASCII码表示，一个8位ASCII码表示一个字符变量的数据类型：1.线网〔net type〕类型：线网类被定义后假设没有被元件驱动，则默认值为高阻态关键词：wire：wire[n-1:0]变量名1，变量名2，…，变量名n；除wire外还有wand、wor、tri、triand、trior、trireg2.寄存器类型：寄存器型变量只能在initial或always内被赋值，没被赋值默认为x状态。
4种类型的寄存器变量：<1>reg：行为描述中对寄存器型变量说明<2>integer：32位有符号整数型<3>real：64位有符号实型变量〔默认值是0〕<4>time：64位无符号时间型①reg：格式：reg[n-1:0]变量名1，…，变量名n；例：integer counter；initial //initial是过程语句结构，赋值给寄存器类型变量counter=-1;③real：通常用于对实数型常量进行储存运算例：real delta;initialbegindelta=4e10;delta=2.13endinteger i;initial i=delta; //i得到的值为2④time：主要用于储存仿真时间，只储存无符号整数，常调用系统函数$time例：time current_time;initialcurrent_time=$time;Verilog 基本结构module 模块名〔端口名1，端口名2，…〕端口类型说明〔input，output，inout〕//inout是双向端口参数定义；//将常量用符号常量代替，非必须结构数据类型定义〔wire，reg等〕实例化底层模块和基本门级元件；连续赋值语句〔assign〕；过程块结构〔initial和always〕；行为描述语句；endmodule描述方式：①结构描述方式：调用其他已定义好的底层模块对整个电路进行描述，或直接调用基本门级元件描述。
Verilog-HDL中的基本语法
一个完整的源程序都应当加上需要的注释， 以加强程序的可读性。
2.2 Verilog HDL的语法
2.2.1 空白符和注释
Verilog HDL的空白符包括空格、tab符号、换行 和换页。
空白符如果不是出现在字符串中，编译源程序 时将被忽略。
8. 条件操作符(Conditional operators)
条件操作符为：？：
条件操作符的操作数有3个，其使用格式为
操作数 = 条件 ？ 表达式1：表达式2；
即当条件为真（条件结果值为1）时，操作数 = 表达式1；为假（条件结果值为0）时，操作数 = 表达 式2。
9. 位并接操作符（Concatenation operators） 并接操作符为：｛｝ 并接操作符的使用格式： ｛操作数1的某些位，操作数2的某些位，…，操作数n 的某些位｝；
位运算操作符包括：~（按位取反）、&（按位与）、 |（按位或）、^（按位异或）、^~或~^（按位同或）。
在进行位运算时，当两个操作数的位宽不同时， 计算机会自动将两个操作数按右端对齐，位数少的操 作数会在高位用0补齐。
4. 关系操作符（Pelational operators）
关系操作符有：
<（小于）、<=（小于等于）、>（大于）、>=（大 于等于）。
② 每个模块首先要进行端口定义，并说明输入 （input）、输出（output）或双向（inouts），然 后对模块的功能进行逻辑描述。
③ Verilog HDL程序的书写格式自由，一行可以一 条或多条语句，一条语句也可以分为多行写。
④ 除了endmodule语句外，每条语句后必须要有 分号“；”。
EDA verilog知识点
第1章：EDA（Electronic Design Automation）即电子设计自动化，是指利用计算机完成电子系统的设计。
（以填空题的形式出题）狭义的EDA技术是指以大规模可编程逻辑器件为载体，以硬件描述语言HDL为系统逻辑的主要表达方式，借助功能强大的计算机，在EDA工具软件平台上，对用HDL描述完成的设计文件，自动完成用软件方式设计的电子系统到硬件系统的设计工作，最终形成集成电子系统或专用集成芯片ASIC的一门新技术。
(以简答题的形式出题)EDA的实现目标：完成专用集成电路（ASIC）或印制电路板（PCB）的设计和实现。
作为EDA技术最终实现目标的ASCI可以通过以下3种途径完成：（要知道它们三种途径之间的区别）1）可编程逻辑器件FPGA/CPLD（直接面向用户、具用极大的灵活性和通用性）2）半定制或全定制ASCI（用户提要求，厂家设计生产，出厂后用户不可更改）3）混合ASCI（既具有面向用户的FPGA可编程功能和逻辑资源，同时也含有可方便调用和配置的硬件标准单元模块）EDA主要内容1）可编程逻辑器件可编程逻辑器件是一种由用户编程以实现某种逻辑功能的新型件。
可编程逻辑器件也称为可编程ASIC，它是EDA技术的物质基础。
2）硬件描述语言HDLHDL语言是EDA技术的重要组成部分，它是一种用于描述硬件电子系统的计算机语言，它用软件编程的方式来描述电子系统的逻辑功能、电路结构和连接形式。
软件开发工具3）软件开发工具EDA软件开发工具是EDA技术的强有力支持。
EDA软件开发工具是指以工作站或者高档计算机为基本工作平台，利用计算机图形学、拓扑逻辑学、计算数学和人工智能等多种应用学科的最新成果而开发出来的一套软件工具，它是一种帮助设计工程师进行电子系统设计的辅助工具。
在EDA中首选的设计方法是：自顶向下第2章：实践中发现：任何组合逻辑都可化成“与-或”表达式；任何时序电路都可由组合电路加上存储元件组成。
Verilog硬件描述语言与设计
精彩摘录
“Verilog是一种硬件描述语言，它允许设计师使用简洁的文本描述来描述 复杂的数字系统。这种语言被广泛用于电子设计自动化（EDA）工具链中，用于 描述和模拟数字电路设计。”
“在Verilog中，我们可以使用模块（module）来定义一个电路功能。模块 是Verilog中最基本的结构单元，它包含一组输入、输出和内部信号，以及描述 模块行为的Verilog代码。”
《Verilog硬件描述语言与设计》这本书的精彩摘录可以帮助读者更好地了 解Verilog语言和数字电路设计的基础知识。
阅读感受
《Verilog硬件描述语言与设计》读后感
在当今的电子设计自动化（EDA）领域，Verilog硬件描述语言与设计的重要 性不言而喻。这本书的，无疑为广大的电子设计工程师提供了一个全面的、权威 的学习资源。我怀着对Verilog的热爱和对电子设计的追求，认真地阅读了这本 书，以下是我对这本书的一些感想和思考。
作者简介
这是《Verilog硬件描述语言与设计》的读书笔记，暂无该书作者的介绍。
谢谢观看
《Verilog硬件描述语言与设计》这本书是一本非常值得一读的书。它不仅 让我深入理解了Verilog语言的基础知识和设计方法，更重要的是，它让我学会 了如何用Verilog进行高效的电子系统设计和建模。我相信，这本书对于所有对 电子设计感兴趣的读者来说，都会是一本非常有价值的参考书。
目录分析
《Verilog硬件描述语言与设计》是一本全面介绍Verilog HDL（硬件描述 语言）及其相关设计和验证技术的书籍。以下是该书的目录分析，旨在帮助读者 更好地了解其结构和内容。
Verilog硬件描述语言与设计
读书笔记
01 思维导图
03 精彩摘录 05 目录分析
Verilog-HDL基础知识
Verilog-HDL基础知识第⼆章 Verilog-HDL基础知识1.Verilog-HDL概述1.1 什么是硬件描述语⾔（HDL）HDL：Hardware Description Language硬件描述语⾔HDL是⼀种⽤形式化⽅法描述数字电路和系统的语⾔，可以描述硬件电路的功能、信号连接关系和定时关系。
1.2 使⽤HDL的优点电路的逻辑功能容易理解；便于计算机对逻辑进⾏分析处理；把逻辑设计与具体电路的实现分成两个独⽴的阶段来操作；逻辑设计与实现的⼯艺⽆关；逻辑设计的资源积累可以重复利⽤；可以由多⼈共同更好更快地设计⾮常复杂的逻辑电路（⼏⼗万门以上的逻辑系统）。
1.3 Top_Down设计思想1.4 Verilog-HDL简介1.4.1 Verilog HDL的发展1.4.2 Verilog-HDL与VHDL的⽐较☆ VHDL－VHSIC Hardware Description Language。
VHDL于 1987年成为IEEE标准。
☆ Verilog-HDL简单易学，语法⽐较灵活。
VHDL语法严谨，需要较长的时间学会。
☆ Verilog-HDL在系统抽象⽅⾯⽐VHDL略差，但在门级开关电路描述⽅⾯⽐VHDL强。
1.4.3 Verilog-HDL 的应⽤ASIC和FPGA设计师可⽤它来编写可综合的代码。
描述系统的结构，做⾼层次的仿真。
验证⼯程师编写各种层次的测试模块对具体电路设计⼯程师所设计的模块进⾏全⾯细致的验证。
库模型的设计：可以⽤于描述ASIC 和FPGA的基本单元（Cell）部件，也可以描述复杂的宏单元（Macro Cell）。
1.4.4 Verilog-HDL的抽象级别⽤Verilog-HDL描述的电路设计就是该电路的Verilog HDL模型，这些模型可以是实际电路的不同级别的抽象，这些抽象的级别和它们对应的模型类型共有以下五种：?系统级(system): ⽤⾼级语⾔结构实现设计模块的外部性能的模型。
