武汉科技大学施工课程设计任务书2013
露天爆破设计
武汉科技大学理学院课程设计课程名称：露天开采学生姓名：周华专业班级：十五冶采矿培训班指导老师：马建军2013年 1 月23 日目录露天开采爆破课程设计任务书 (1)露天开采爆破课程设计说明书 (2)一、工程概况 (2)二、设计依据 (2)三、设计方案选择 (2)3.1 开采规模与方式 (2)3.2凿岩工作 (3)四、岩石爆破参数选择 (3)4.1岩石中深孔爆破的凿岩施工参数： (3)4.2岩石爆破设计验算 (7)五、矿石爆破参数选择 (8)5.1矿石中深孔爆破的凿岩施工参数： (8)5.2岩石爆破设计验算 (12)六、主要技术经济指标 (12)6.1岩石爆破主要技术经济指标 (12)6.2矿石爆破主要技术经济指标 (13)七、爆破安全允许距离 (14)7.1爆破安全性评估 (14)7.2爆破振动 (15)7.3实际施工时应采取的主要措施是 (15)八、爆破安全警戒和安全保卫 (16)8.1警戒范围 (16)8.2爆破信号 (16)九、安全技术及防护措施 (16)9.1安全防护措施 (16)9.2个别飞石的防护措施 (17)9.3施工安全措施 (17)十、爆破施工组织 (18)10.1凿岩 (18)10.2验孔 (19)10.3装药 (19)10.4堵塞 (19)10.5爆破 (19)10.6倒运和装矿 (20)十一、爆破应急预案 (20)露天开采爆破课程设计任务书1 工程概况某深凹露天铁矿，生产规模为年产铁矿石150万吨，剥采比1.7 t/t，台阶高度12m，年工作330天，两个台阶生产，每天工作2班制；矿石体重4.12吨/m3，坚固性系数f=12~16；岩石体重2.7吨/m3，坚固性系数f=8~10，松散系数为1.5。
爆破点300m外有居民房屋（砖房）。
2 设计内容（1）钻孔设备与爆破方案选择（2）爆破参数设计与计算（3）装药结构与起爆网路设计（4）爆破安全设计与校核（5）安全施工技术措施及注意事项（6）爆破组织工作（7）主要技术经济指标（8）参考资料附图：炮孔布置图（平面图、剖面图）装药结构图；起爆网路图。

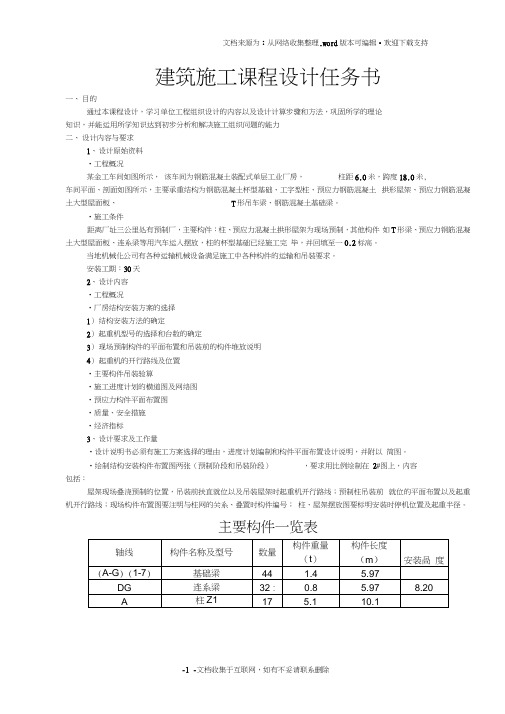

建筑施工课程设计任务书.doc
建筑施工课程设计任务书一、目的通过本课程设计，学习单位工程组织设计的内容以及设计计算步骤和方法，巩固所学的理论知识，并能运用所学知识达到初步分析和解决施工组织问题的能力二、设计内容与要求1、设计原始资料•工程概况某金工车间如图所示，该车间为钢筋混凝土装配式单层工业厂房，柱距6.0米，跨度18.0米,车间平面、剖面如图所示，主要承重结构为钢筋混凝土杯型基础、工字型柱、预应力钢筋混凝土拱形屋架、预应力钢筋混凝土大型屋面板、T形吊车梁、钢筋混凝土基础梁。
•施工条件距离厂址三公里处有预制厂，主要构件：柱、预应力混凝土拱形屋架为现场预制，其他构件如T形梁、预应力钢筋混凝土大型屋面板、连系梁等用汽车运入摆放，柱的杯型基础已经施工完毕，并回填至一0.2标高。
当地机械化公司有各种运输机械设备满足施工中各种构件的运输和吊装要求。
安装工期：30天2、设计内容•工程概况•厂房结构安装方案的选择1）结构安装方法的确定2）起重机型号的选择和台数的确定3）现场预制构件的平面布置和吊装前的构件堆放说明4）起重机的开行路线及位置•主要构件吊装验算•施工进度计划的横道图及网络图•预应力构件平面布置图•质量、安全措施•经济指标3、设计要求及工作量•设计说明书必须有施工方案选择的理由，进度计划编制和构件平面布置设计说明，并附以简图。
•绘制结构安装构件布置图两张（预制阶段和吊装阶段），要求用比例绘制在2#图上，内容包括：屋架现场叠浇预制的位置，吊装前扶直就位以及吊装屋架时起重机开行路线；预制柱吊装前就位的平面布置以及起重机开行路线；现场构件布置图要注明与柱网的关系、叠置时构件编号；柱、屋架摆放图要标明安装时停机位置及起重半径。
主要构件一览表设计计算书一、工程概况某金工车间如上图所示，该车间为钢筋混凝土装配式单层工业厂房， 柱距6.0米, 跨度18.0米。
车间平面、剖面如上图所示，主要承重结构为钢筋混凝土杯型基础、 工字型柱、预应力钢筋混凝土拱形屋架，预应力钢筋混凝土大型屋面板、T 形吊车梁、 钢筋混凝土基础梁。
10级土木工程施工课程设计任务书.doc
《土木工程施工》课程设计任务书学年学期：2012-2013-3专业班级：10级土木工程1、2、3班指导教师：王甲村、吴昌兴设计时间：学时周数：1周一、设计目的《土木工程施工》课程设计是在土木工程施工学习结束后, 学生运用所学的知识，在教师指导下，独立地进行土木工程单位工程施工组织设计工作，使学生了解单位工程施工组织设计的作用，熟悉单位工程施工组织设计的内容、编制依据、编制原则、编制方法和步骤；熟悉施工定额的使用；掌握施工组织设计的全过程，培养学生运用所学知识独立分析和解决工程施工组织问题的能力；训练学生严谨求实的工作作风。
二、设计任务及要求任务书：某小区住宅楼工程施工组织设计1、设计资料：详见附件1 某小区住宅楼设计资料2、设计成果：（1）单位工程施工组织设计计算书：工程概况、施工方案的选择、单位工程施工准备工作计划、单位工程施工进度计划、资源需要量计划编制、质量、安全和工期等技术组织保证措施、主要技术经济指标。
（2）图表：施工进度横道图或网络图、施工平面布置图3、设计要求：（1）按任务书提供的具体数据资料独立完成设计任务，不得抄袭；（2）单位工程施工组织设计计算书内容完整，条理清晰，计算过程详实、正确。
（3）图表要求：所有图纸、汉字均要按照规范要求采用工程字体；采用A3号图纸；图面清晰,布置合理,内容正确。
三、设计时间进度安排四、成绩考核1、考核内容：设计说明书的编写是否符合规范，施工方案是否合理，计算是否正确，图纸绘制是否符合要求等。
2、成绩评定：课程设计成绩根据平时考勤、设计成果质量按五级记分评定方法评定。
凡成绩不及格者，必须重修；平时考查主要检查学生的出勤情况、学习态度、是否独立完成设计等的目的要求，突出学生独立解决工程实际问题的能力和创新性的评定。
课程设计的成绩按优秀、良好、中等、及格和不及格五级评定。
五、报告书写格式设计计算说明书要求：目次分明，内容翔实，各项参数、指标选择合理。
书写工整，文笔流畅，插图整洁。
13级施工技术课设任务书
西安工业大学13级土木工程施工技术课程设计任务书一、课程设计目的课程设计是培养学生运用所学课程的理论和技术知识，解决实际问题，进一步提高综合技能的重要环节。
通过本次课程设计，使学生在《土木工程施工技术》课程理论学习的基础上，进行一层现浇框架-剪力墙结构施工方案设计训练，逐步树立正确的施工工艺流程概念和方案设计思想，培养学生独立工作能力。
要求学生在课设过程中，严格按任务书的要求，全面收集资料，认真调查研究，分析并比较多种设计方案，认真、独立地完成任务。
二、课程设计题目现浇框架结构工程施工方案的编写。
本工程为一幢框架-剪力墙结构办公楼，施工图见附图所示。
该工程地址地形平坦，土质为亚粘土，最高地下水位在室外地坪下15.0m。
三、时间安排学分：1.0学分。
考查，合计5天（2016年1月4日~8日第18周）。
1.资料熟悉及准备工作：0.5天。
2.施工部署：0.5天。
3.施工方法及相关参数计算：3天。
4.质量要求、常见质量问题及预防：1天。
交成果时间：2016年1月12日10:00点。
交成果地点：工4-209四、课程设计内容及质量要求课程设计内容：进行高层现浇框架-剪力墙结构工程施工方案的编写。
成果至少应包括以下内容，但不限于以下内容。
工程概况；施工准备工作；施工工艺流程；施工施工操作方法及要点；施工质量要求；常见质量问题分析与预防。
质量要求：方案要详细具体，具有针对性和可操作性，能够指导工程施工。
五、目录顺序及编写要求1．工程概况工程名称、建筑面积、高度、结构形式等2. 编制依据教材、图纸、规范、法律法规等3. 施工方法3.1 施工准备工作：各工种工程施工的材料准备、作业条件准备、施工机具准备等。
3.2 工艺流程：用箭线法表示所编分部工程的各工种工程施工从施工准备工作开始至施工完毕全过程的各工序名称。
3.3 施工操作方法及要点：根据施工规范编写各工种工程工艺流程中涉及的各工序施工操作要点及施工操作注意事项。

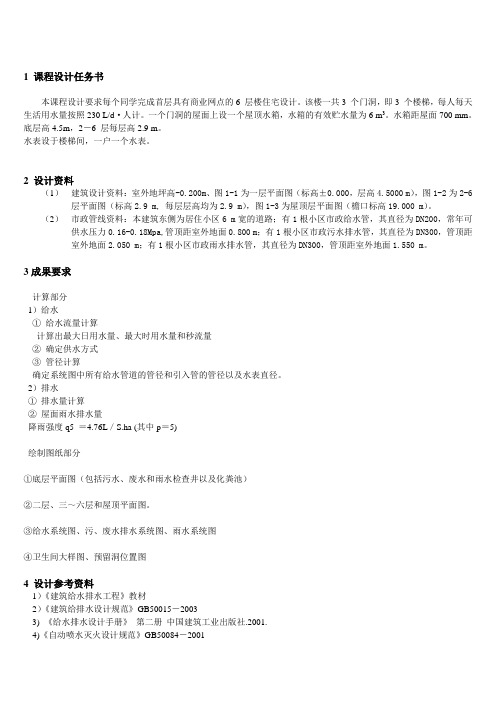

课程设计任务书2013A
1 课程设计任务书本课程设计要求每个同学完成首层具有商业网点的6 层楼住宅设计。
该楼一共3 个门洞，即3 个楼梯，每人每天生活用水量按照230 L/d·人计。
一个门洞的屋面上设一个屋顶水箱，水箱的有效贮水量为6 m3。
水箱距屋面700 mm。
底层高4.5m，2－6 层每层高2.9 m。
水表设于楼梯间，一户一个水表。
2 设计资料（1）建筑设计资料：室外地坪高-0.200m、图1-1为一层平面图（标高±0.000，层高4.5000 m），图1-2为2-6层平面图（标高2.9 m, 每层层高均为2.9 m），图1-3为屋顶层平面图（檐口标高19.000 m）。
（2）市政管线资料：本建筑东侧为居住小区6 m宽的道路；有1根小区市政给水管，其直径为DN200，常年可供水压力0.16-0.18Mpa,管顶距室外地面0.800 m；有1根小区市政污水排水管，其直径为DN300，管顶距室外地面2.050 m；有1根小区市政雨水排水管，其直径为DN300，管顶距室外地面1.550 m。
3成果要求计算部分1）给水①给水流量计算计算出最大日用水量、最大时用水量和秒流量②确定供水方式③管径计算确定系统图中所有给水管道的管径和引入管的管径以及水表直径。
2）排水①排水量计算②屋面雨水排水量降雨强度q5 ＝4.76L／S.ha (其中p＝5)绘制图纸部分①底层平面图（包括污水、废水和雨水检查井以及化粪池）②二层、三～六层和屋顶平面图。
③给水系统图、污、废水排水系统图、雨水系统图④卫生间大样图、预留洞位置图4 设计参考资料1）《建筑给水排水工程》教材2）《建筑给排水设计规范》GB50015－20033) 《给水排水设计手册》第二册中国建筑工业出版社.2001.4)《自动喷水灭火设计规范》GB50084－2001设备间模板二建筑给水排水工程课程设计2设计任务武汉市拟建一座18层高层住宅，总建筑面积约7000㎡，每层有四套，全楼共72套。

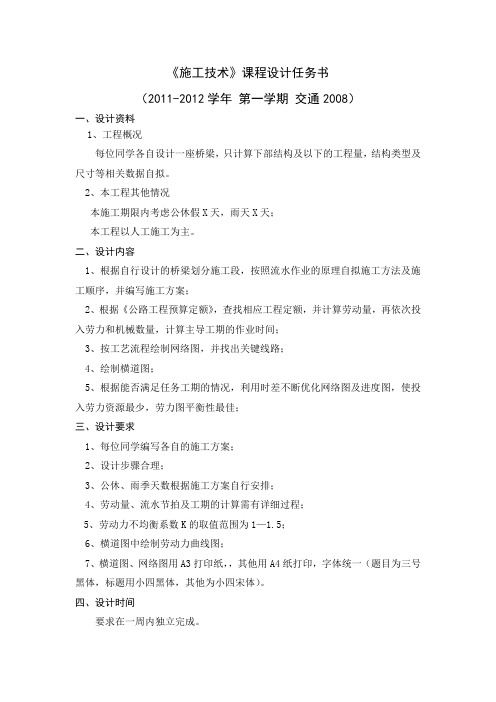

施工技术课程设计任务书
《施工技术》课程设计任务书（2011-2012学年第一学期交通2008）一、设计资料1、工程概况每位同学各自设计一座桥梁，只计算下部结构及以下的工程量，结构类型及尺寸等相关数据自拟。
2、本工程其他情况本施工期限内考虑公休假X天，雨天X天；本工程以人工施工为主。
二、设计内容1、根据自行设计的桥梁划分施工段，按照流水作业的原理自拟施工方法及施工顺序，并编写施工方案；2、根据《公路工程预算定额》，查找相应工程定额，并计算劳动量，再依次投入劳力和机械数量，计算主导工期的作业时间；3、按工艺流程绘制网络图，并找出关键线路；4、绘制横道图；5、根据能否满足任务工期的情况，利用时差不断优化网络图及进度图，使投入劳力资源最少，劳力图平衡性最佳；三、设计要求1、每位同学编写各自的施工方案；2、设计步骤合理；3、公休、雨季天数根据施工方案自行安排；4、劳动量、流水节拍及工期的计算需有详细过程；5、劳动力不均衡系数K的取值范围为1—1.5；6、横道图中绘制劳动力曲线图；7、横道图、网络图用A3打印纸，，其他用A4纸打印，字体统一（题目为三号黑体，标题用小四黑体，其他为小四宋体）。
四、设计时间要求在一周内独立完成。
课 程 设 计二．计算工程量下部结构详细表 墩号墩高（m ） 截面尺寸（m ×m ） 承台尺寸 （m ×m ×m ） 桩径×根数 （m ×根） 桩长（m ） A10 8×4 8.4×4.4×2 1×4 10 B15 15 C 10 10 工程量为：墩身31120481524810m Q =⨯⨯+⨯⨯⨯=桩 325.27)101510()21(m Q =++⨯÷⨯=π承台376.221324.44.8m Q =⨯⨯⨯=桩长140)151010(4=++⨯m三．桥梁下部结构施工方发墩身施工方法墩身采用整体拉杆式钢模施工，一次浇筑10～15m ，墩身周围拼装钢管脚手架，供钢筋与模板安装用,以汽车吊或卷扬机作为起吊设备，砼灌注采用吊斗或输送泵。
14-15施工组织课程设计任务书(完整版)
《施工组织课程设计》任务书课程设计是对学生所学课程进行综合训练的实践性教学环节，是紧密联系工程实践，培养学生独立工作能力的重要步骤。
课程设计必须按照指导书认真执行。
指导教师应加强指导，严格把关。
一、课程设计的目的工程管理专业的学生在学完《工程估价》、《施工技术》、《施工组织》等有关专业课程后，在教师的指导下，应具备独立完成建筑工程项目施工组织文件的编制的能力。
本课程设计是工程管理专业必修的与理论课教学紧密联系的一个实践环节，是以房屋建筑工程为对象，编制单位工程施工组织设计的一次演练。
本课程设计的目的是通过工程实践的训练，使学生加深对理论知识的理解，增强学生的动手能力和知识的应用能力。
二、课程设计的要求1. 按照指导教师规定的设计内容（任务书）的具体要求，认真、独立完成课程设计任务。
2. 搜集、分析和整理有关资料，查阅有关文献。
3. 遵守纪律，出勤与平时上课同样对待。
4. 选题要求：尽可能选择最大限度满足教学要求、学生可综合运用所学知识、在课程设计中能够得到全面训练的题目，选择题目要考虑时间性、实践性。
三、设计内容及成果1单位工程概况2. 单位工程施工方案与施工方法选择3. 施工准备工作4. 编制单位工程施工进度表（横道图计划）1 ）熟悉图纸，划分施工过程2 ）计算工程量：注意工程量单位应与定额保持一致3）计算劳动量4）确定各施工过程的施工天数5）编制施工进度计划的初始方案6）检查与调整7）绘制正式进度计划5. 资源需要量计划6. 单位工程施工平面布置图1）确定垂直运输机械的布置2）确定搅拌站，仓库,材料,构件堆场以及加工厂的位置3）现场运输道路4）临时设施布置5）水电管网布置7. 技术措施1）保证工程质量措施2）保证施工安全措施3）冬雨季施工措施4）降低成本措施5）文明施工措施8. 主要技术经济指标1）工期指标2）劳动生产指标3）质量优良率指标4）降低成本率指标5）主要材料节约指标6 ）机械化程度指标9. 其他有关说明四、提交成果要求1. 建筑施工组织课程设计的成果包括：1 ）单位工程施工组织设计1份2）单位工程施工平面布置图1张3）单位工程施工进度表（横道图、网络图计划各1张）2. 对设计成果的要求：（1 ）单位工程施工组织设计说明书1）设计说明书封面：封面上应写明设计题目，学生姓名，专业,年级,指导教师姓名，完成日期•2）目录3）正文正文格式要求：纸张大小:A4复印纸；页边距：上，下2.54厘米，左,右3.17厘米；行间距:1.5倍行距；字体：宋体；字号：标题用”小三"加粗，正文用”小四”；文档格式：WORE文档。
建艺1101班景观设计课程任务书-A
武汉科技大学城市建设学院
作业任务书及评分标准
课程名称：景观设计授课学期：2013-2014-2
专业班级：建艺1101班任课教师：秦宗秀
一、作业内容及要求
1．设计任务概况：
随着武汉市花博会的召开，黄家湖湿地公园也将开建，本课程设计，拟选在黄家湖湿地公园西岸规划设计一处婚庆小游园，要求在湖周边约35600㎡的场地上设计一个主题‘幸福港湾’的小游园。基地地形起伏较大，西高东低，与黄家湖路高差有3-4米。
景观场地现状地形图（已传）
2.设计内容：
设计目标是建立具有时代特色和休闲文化特色的广场与緑地。要求因地制宜，要从实际出发，重视利用周边现有自然地形、地貌和植物，并要考虑广场周边的区位环境和浓郁的校园文化特点，合理规划布局和统筹安排。
区内建筑小品要求：
1）婚庆小礼堂一处：建筑面积400-500㎡左右,
3．设计图及表现手法
（1）电脑表现
彩色平面方案设计图（1张）1：200（加长A2或A1表现手法不限
表达设计构思的图解和文字说明（可安排于方案图内说明）
分析图（若干）；
二、成绩组成（考勤、平时作业、大作业所占百分比）
平时成绩20%
考查作业80%
（含门厅80-100㎡、会堂+舞台200-300㎡、卫生间80㎡）
2）300㎡的香草制品展览馆一处
展示空间（廊、房）；制作DIY房间（了解香草制品的流程）；休息品尝室；
3）约1000㎡的室外广场一个。
功能限定：活动、演讲、室外展示活动硬质铺地面积为55～65％（铺装材质包括步行砖、花岗岩、木栈台等材质不少于10种）
武科大地基处理课程设计
六、任务分组： 各土层情况如下（自天然地面算起）：
淤 泥 层 ③ 水 平 固 结 系 数 平 均 值 为 2.43103cm2 / s ， 垂 直 固 结 系 数 平 均 值 为 2.00103cm2 / s 。地基处理后淤泥固结度达 90%以上。
基础底埋深 2.5m，基底压力：140kPa。
武汉科技大学城市建设学院
地基处理
课 程 设 计
设计题目：某中学体育场地基处理设计
专业班级：土木工程（岩土方向）13 级
学 号：
201308141193
姓 名：
何兴强
指导教师：
杨泰华
日 期： 2015 年 12 月
——— 地 基 处 理 课 程 设 计 ——
1
武汉科技大学城市建设学院
目录
第一单元 课程设计任务书 3 ........................................................................................................... 4 《地基处理》课程设计任务书 ..................................................................................................
——— 地 基 处 理 课 程 设 计 ——
5
武汉科技大学城市建设学院
三、提交的课程设计成果及考核方法 1. 设计说明书 要求写出完整的计算说明书，内容可参考上述要求，讲述清楚设计的每个过程，要求用
A4 幅面打印。 2. 图纸 图纸要求（要求 CAD 绘图，A4 页面）。 3. 考核办法 成绩考核按照优，良，中，及格，不及格五级给分。特别强调自我设计的独创性。
武科大-2013《自动控制原理课程设计》任务书 2013.12)
二○一三～二○一四学年第一学期信息科学与工程学院课程设计报告书课程名称：自动控制原理课程设计班级：学号：姓名：指导教师：二○一三年十二月《自动控制原理课程设计》任务书一、 基本情况课程代码：0403035 课程类别：必修课 课程学分：1学分 课程学时：1周 课程对象：自动化二、时间安排三、 题目、任务及要求已知：某负反馈系统的开环传递函数 ()()()⎪⎭⎫ ⎝⎛++=1101s s s Ks H s G ，利用时域分析法，根轨迹法和频率分析法分析系统，并用频域法设计控制器。
一、根轨迹法1）.绘制系统根轨迹图。
2）利用根轨迹图，求系统临界稳定时的K 值。
3）应用主导极点的概念，计算ξ=1/2时，系统的超调量和调节时间。
二、时域分析法1）.利用劳斯判据，判断K 的稳定域。
2）计算当K=5时，将此三阶系统近似为二阶系统，并计算系统的暂态特性指标，超调量，调节时间。
3）当输入为单位斜坡信号时，计算系统的稳态误差。
三、频域分析法1）当K=5时，绘制系统开环幅相特性，应用奈氏判据判定系统的稳定性。
2）当K=5时，绘制系统对数频率特性曲线，并计算相应裕量和增益裕量，并根据相位裕量和增益裕量判定系统稳定性。
四、频域法设计要求系统在单位斜坡输入下稳态误差小于0.02，且相位裕量()︒≥45cωγ，请利用串联校正方法，设计控制器()sG C,并写出控制器的实现方式。
四、设计报告及书写内容要求课程设计任务完成后，每位同学必须独立书写一份课程设计报告，注意：不得抄袭他人的报告（或给他人抄袭），一旦发现，成绩为零分。
1)分析过程完整，计算正确，利用MATLAB进行结果验证；2)设计要求，说明串联校正的设计思路（滞后校正，超前校正或滞后-超前校正）；3)详细设计（包括的图形有：串联校正结构图，校正前系统的Bode图，校正装置的Bode图，校正后系统的Bode图）；4)MATLAB编程代码及运行结果（包括图形、运算结果）；5)校正实现的电路图及仿真实验结果（校正前后系统的阶跃响应图－MATLAB或SMULINK辅助设计）；6)校正前后的系统性能指标的计算；7)总结（包括课程设计过程中的学习体会与收获、对本次课程设计的认识等内容）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土木11级施工课程设计任务书
一、目的与要求
通过本课程设计，达到学习结构吊装工程内容、设计计算步骤和方法的目的，巩固所学的理论知识，从而培养学生具有分析解决施工组织问题的能力。
二、课程设计内容
1.工程概况
该厂房由21米及18米两跨组成，柱间距皆为6米，21米跨设有6米跨天窗。
主要承重结构采用装配式钢筋混凝土工字柱，预应力钢筋混凝土18米及21米折线型屋架，均为现场预制。
预应力吊车梁、基础梁、天沟板及15×6米预应力大型屋面板均在预制构件加工厂制作，用汽车运入现场并排放，天窗架在现场附近开辟的预制场地制作后，安装时运入现场拼装及排放。
车间位于厂区内，三面是围墙，一面是原有厂房装配车间，距离修理车间50米，附近已有永久性道路可直接进入汉阳鹦鹉大道，柱的杯型基础已施工完毕，基础杯底标高-1.15米，杯口表面标高-0.50米，场地已回填平整至-0.15米。
2.设计内容：
（1）列出主要承重结构一览表
（2）选择起重机型号及计算参数
a）最小起重杆长的计算与选择；
b）起重高度的核算；
c）列出结构吊装工作参数；
（3）现场预制构件的平面布置图（2#图纸1：300）；
（4）构件就位布置图；
（5）起重机开行路线示意图；
3.要求：有设计说明，其中必须有施工方案选择的理由，分析计算工程以及必要的简图。
图纸（附后）
三、课程设计步骤与方法
本课程设计必须在认真学习教材有关章节的基础上，仔细阅读单层工业厂房课程设计任务书，根据所提供的设计条件，包括工程概况，施工技术经济条件及有关设计参考资料，确定设计步骤，进行设计。
主要包括：
（1）首先通过读图确定主要承重构件；
（2）根据主要承重构件的特点选择起重机的类型，通过主要工作参数的计算确定起重机的型号；（3）根据所选的起重机确定起重机按分件吊装法吊装各种构件的开行路线，绘制现场构件的平面布置图及构件的就位图.
具体步骤如下：
（一）起重机械的选择：起重机械的选择，包括起重机的类型，型号及数量等内容。
（1）起重机类型的选择：考虑技术上的合理性与先进性，经济性及现实的可能性；根据厂房的跨度，构件重量，吊装高度及现场的条件确定。
（2）起重机型号及起重臂长度的选择：当起重机类型确定之后，还需要进一步选择起重机的型号及起重机的臂长，使所选起重机的三个工作参数：起重量、起重高度、起重半径（工作幅度）满足结构吊装的要求。
a、起重量 Q ：
所选起重机的起重量必须大于所吊装构件的重量与索具重量之和。
即：Q ≥ Q 1 +Q 2
其中： Q 2 为索具重量，取为0.3t ；
b、起重高度 H
所选起重机的起升高度必须满足所吊构件的吊装高度要求。
c 、起重半径（工作幅度） R
当起重机可以不受限制地开到构件吊装位置附近去吊装构件时，对起重半径没有什么要求，计算了起重量 Q 及起重高度 H 后，即可查阅起重机工作性能表或曲线来选择起重机型号及起重臂长度，并可查得在一定起重量 Q 及超重高度 H 下的工作半径 R ，作为确定起重机开行路线及停机位置时的参考。
（二）确定厂房结构的吊装方法：
确定构件的吊装工艺：分别作图并说明柱、吊车梁、屋架、屋面板的绑扎、加固等详细内容；柱：各列柱均要求以一点绑扎（斜吊绑扎法或直吊绑扎法）采甩旋转法吊装的方法；屋架：18m 跨采用四点绑扎；21M 跨采用横吊梁四点绑扎。
（三）现场预制构件的平面布置与起重机开行路线：
构件采用分件吊装法，柱与屋架在现场预制，其余构件由预制厂制作，运到现场排放后吊装。
（1）起重机开行路线
根据所选取的吊装各列柱的起重半径，均小于所在跨度的一半，所以，吊装柱时需跨边开行，吊装梁系时，亦在跨边开行。
吊装屋面结构时则在跨中开行。
（2）构件的平面布置：按设计要求分别考虑预制阶段及吊装阶段的布置。
a 、预制阶段平面布置：
柱：柱的现场预制位置，即为吊装阶段就位排放位置，所以应按吊装工艺要求进行平面布置，各列柱均按旋转法吊装，斜向跨内式跨外排放；抗风性可根据现场的实际情况排放。
屋架：在跨内平卧叠层预制，每叠三 ~ 四榀，尽可能考虑现场的实际情况，满足预应力屋架抽管，穿筋及张拉所需场地要求，为了便于屋架的扶直排放，常考虑采用斜向布置。
b 、构件吊装前的排放平面布置：
由于柱在预制阶段即已按吊装阶段的排放要求进行布置，当预制柱的混凝土强度达到吊装要求后，即可先行吊装，以便空出场地布置其它构件，故吊装阶段的排放布置是指柱已吊装完毕，其它构件如屋架的扶直排放，吊车梁和屋面板的运输排放等。
屋架：屋架扶直后应立即进行排放。
吊车梁、连系梁可在其吊装位置的柱列附近排放，可跨内或跨外。
亦可考虑随运随吊。
根据以上方案，分别绘制起重机吊装柱，梁系及屋盖系统的开行路践，并表示出停机点。
四、课程设计说明书与图纸
1.本设计完成后要求编写单层工业厂房结构吊装设计说明书一份(A4纸)，内容包括设计依据，起重机的选择、厂房结构的吊装方案，结构构件的吊装工艺及预制阶段，吊装阶段平面布置的依据及草图，计算书中必要的计算要准确，图要按比例绘制，书写工整。
2.完成预制阶段及吊装阶段平面布置图一张（ 2 # 图 1:300）图中除明确构件布置位置外，尚应表示出起重机的开行路线及停机点。
在吊装阶段平面布置图中另用小比例表示屋架扶直及起重机吊装吊车梁梁的行走路线示意图。
3.设计完成后，说明书及图纸一张装订成册。
日期：2013-12-2。
