高效率开关电源设计思路
开关电源设计方案
开关电源设计方案1. 导言开关电源是一种将交流电转换为直流电的电源设备。
它具有高转换效率、小体积、轻重量等特点，被广泛应用于电子设备中。
本文将介绍开关电源的基本工作原理、设计流程以及几个常见的开关电源设计方案。
2. 开关电源的工作原理开关电源的工作原理包括输入滤波、整流、能量存储、调节和输出等步骤。
以下是一个典型的开关电源的工作原理图：开关电源工作原理图开关电源工作原理图1.输入滤波：交流电通过电源的输入端，首先经过输入滤波电路。
该电路使用电容和电感元件，去除交流电中的高频噪声和干扰，使得电源输入的电流更加稳定。
2.整流：经过滤波的交流电信号，经过整流桥或整流管，被转换为一个较高的直流电压。
整流桥通常由4个二极管组成，它们交替导通，使得输入交流电的正半周和负半周都能够被转换为正向的直流电。
3.能量存储：整流后的直流电压通过电容器进行存储。
电容器的作用是储存电荷以平滑输出电压，防止输出电压的波动。
4.调节：开关电源通常具有可调节输出电压的功能。
这是通过调整开关管的导通和截止时间来实现的。
调节电路通常由一片PWM控制芯片和电路反馈元件（如电感、变压器等）组成，以控制开关频率和占空比。
5.输出：经过调节后的直流电压，通过输出滤波电路去除残余的高频噪声，然后供给电子设备的负载。
3. 开关电源设计流程设计一个功能稳定、安全可靠的开关电源需要经过以下几个步骤：3.1 确定设计规格在开始设计之前，需要明确电源的输入和输出要求。
输入要求包括交流电的电压范围、频率、输入的稳定性等；输出要求包括直流电的电压、电流、纹波与噪声等。
3.2 选择拓扑结构常见的开关电源拓扑结构有多种，如Boost、Buck、Buck-Boost、Flyback等。
根据实际需求选择最适合的拓扑结构。
3.3 确定主要元件参数根据设计规格和拓扑结构，确定主要元件的参数，如开关管、变压器、电感、电容等。
3.4 确定控制策略根据实际需求，选择合适的控制策略，如PWM控制、电流模式控制等。

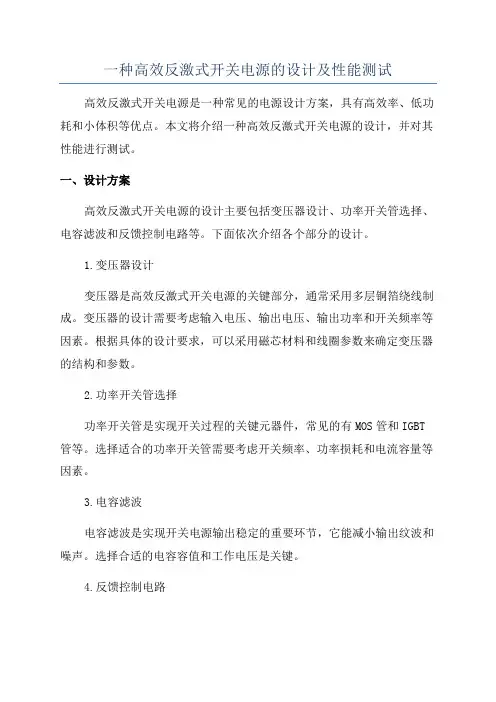

一种高效反激式开关电源的设计及性能测试
一种高效反激式开关电源的设计及性能测试高效反激式开关电源是一种常见的电源设计方案，具有高效率、低功耗和小体积等优点。
本文将介绍一种高效反激式开关电源的设计，并对其性能进行测试。
一、设计方案高效反激式开关电源的设计主要包括变压器设计、功率开关管选择、电容滤波和反馈控制电路等。
下面依次介绍各个部分的设计。
1.变压器设计变压器是高效反激式开关电源的关键部分，通常采用多层铜箔绕线制成。
变压器的设计需要考虑输入电压、输出电压、输出功率和开关频率等因素。
根据具体的设计要求，可以采用磁芯材料和线圈参数来确定变压器的结构和参数。
2.功率开关管选择功率开关管是实现开关过程的关键元器件，常见的有MOS管和IGBT 管等。
选择适合的功率开关管需要考虑开关频率、功率损耗和电流容量等因素。
3.电容滤波电容滤波是实现开关电源输出稳定的重要环节，它能减小输出纹波和噪声。
选择合适的电容容值和工作电压是关键。
4.反馈控制电路反馈控制电路可以通过对输出电压进行实时监测和控制，实现电压的稳定输出。
常见的反馈控制电路有电流反馈和电压反馈。
二、性能测试对高效反激式开关电源的性能进行测试，可以从以下几个方面进行评估。
1.效率测试高效反激式开关电源的一个主要特点是高效率，因此需要测试其输入功率和输出功率，从而计算出电源的转换效率。
2.输出稳定性测试输出稳定性是衡量开关电源性能的关键指标之一，可以通过在不同负载条件下测量输出电压的波动情况来评估。
3.过载和短路保护测试过载和短路保护是开关电源的常见功能，需要测试电源在负载过载和短路情况下的响应速度和保护能力。
4.温升测试温升测试是为了评估开关电源在高负载和长时间运行时的热耗能力，通过测量电源的温度变化来评估其散热效果。
5.器件可靠性测试开关电源的器件可靠性测试是为了评估电源的长期稳定性和可靠性，可以通过长时间运行和负载周期测试等方法进行。
通过以上测试，可以全面评估高效反激式开关电源的性能，从而为其后续的生产和应用提供参考。
基于单管正激式的高效率开关电源的设计
基于单管正激式的高效率开关电源的设计高效率开关电源是一种能够将输入电源有效地转换为所需输出电源的电力转换装置。
在实际应用中，高效率开关电源已经取代了传统的线性电源，更广泛地应用于各个领域。
一种常见的高效率开关电源设计是基于单管正激式的设计。
该设计方案具有简单、成本低廉、效率高等特点。
该设计方案的核心元件是一只功率MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）。
该MOS管作为开关，能够根据控制信号开启或关闭，从而实现电源的稳定输出。
MOS管的导通损耗较小，能够在高频率下工作，因此能够提高电源的转换效率。
设计方案的第一步是根据需要确定输入电源的范围和输出电源的需求。
通过采集输入电源的直流电压，可以确定MOS管的工作区间，从而选择合适的MOS管。
接下来，设计师需要根据输出电源的需求确定转换电路。
转换电路的核心是开关频率发生器，用于控制MOS管的开关频率。
开关频率的选择需要考虑到输出电源的负载特性和所需的转换效率。
通常情况下，开关频率越高，转换效率越高，但开关损耗也会增加。
在设计过程中，还需要考虑到输出电源的稳定性和电源滤波的问题。
稳压器是非常重要的一个模块，用于确保输出电压的稳定性。
电源滤波是为了减少开关频率带来的干扰和噪音，提高输出电源的纯净度。
最后，设计师需要进行电路模拟和实验验证。
通过电路模拟软件，可以模拟不同工作条件下的电源转换效率和稳定性。
随后，可以通过实验验证电路的性能，并对其进行调整和优化。
总结起来，基于单管正激式的高效率开关电源设计是一项复杂但非常有挑战性的任务。
设计师需要充分了解输入电源和输出电源的需求，合理选择核心元件和电路拓扑，进行模拟和实验验证，最终实现高效率的电源转换。
这种设计方案在各个领域中都有着广泛的应用前景。

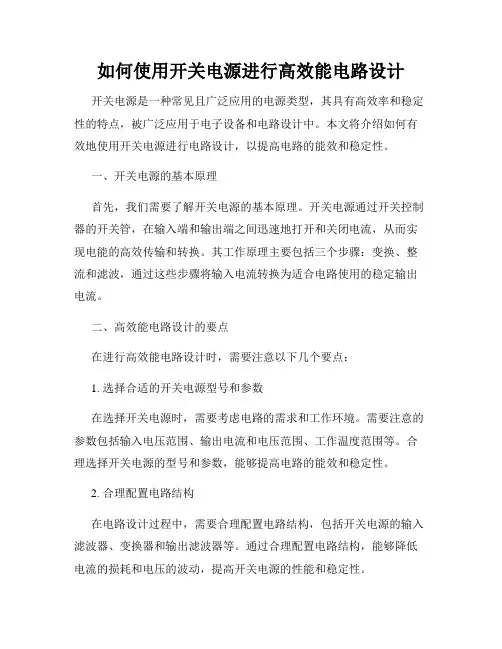

如何使用开关电源进行高效能电路设计
如何使用开关电源进行高效能电路设计开关电源是一种常见且广泛应用的电源类型，其具有高效率和稳定性的特点，被广泛应用于电子设备和电路设计中。
本文将介绍如何有效地使用开关电源进行电路设计，以提高电路的能效和稳定性。
一、开关电源的基本原理首先，我们需要了解开关电源的基本原理。
开关电源通过开关控制器的开关管，在输入端和输出端之间迅速地打开和关闭电流，从而实现电能的高效传输和转换。
其工作原理主要包括三个步骤：变换、整流和滤波，通过这些步骤将输入电流转换为适合电路使用的稳定输出电流。
二、高效能电路设计的要点在进行高效能电路设计时，需要注意以下几个要点：1. 选择合适的开关电源型号和参数在选择开关电源时，需要考虑电路的需求和工作环境。
需要注意的参数包括输入电压范围、输出电流和电压范围、工作温度范围等。
合理选择开关电源的型号和参数，能够提高电路的能效和稳定性。
2. 合理配置电路结构在电路设计过程中，需要合理配置电路结构，包括开关电源的输入滤波器、变换器和输出滤波器等。
通过合理配置电路结构，能够降低电流的损耗和电压的波动，提高开关电源的性能和稳定性。
3. 选择高效能的元器件在电路设计中，选择高效能的元器件对于提高电路的能效至关重要。
例如，选择低电阻、低损耗的电容和电感器件，能够降低电路的功耗和损耗。
选择高效能的开关管、二极管和磁性元件等，能够提高电路的转换效率和稳定性。
4. 进行合理的功率管理在高效能电路设计中，进行合理的功率管理是关键。
通过设计合理的电流和电压反馈回路，控制开关电源的输出功率，能够使电路在不同负载情况下保持高效能的工作状态，并提高电路的稳定性和可靠性。
5. 加强电路的散热和保护由于开关电源在工作时会产生较多的热量，因此需要加强电路的散热和保护措施。
选择合适的散热器和散热风扇，保证电路温度正常工作范围内。
同时，设计合理的过流、过压和过温保护电路，保护开关电源和相关元器件的安全和可靠。
三、实例分析：用开关电源设计LED照明电路以设计LED照明电路为例，来说明如何使用开关电源进行高效能电路设计。
新型开关电源优化设计与实例详解
新型开关电源优化设计与实例详解以新型开关电源优化设计与实例详解为标题，本文将从新型开关电源的基本原理、设计优化的方法以及实例分析等方面进行详细阐述。
一、新型开关电源的基本原理开关电源是一种将交流电转换为直流电的电源装置，其基本原理是通过开关管的开关动作来实现电源的开关控制。
传统的开关电源在工作过程中存在一些问题，如功率损耗大、效率低、噪声大等。
为了克服这些问题，新型开关电源采用了一些优化设计方法。
二、新型开关电源的设计优化方法1. 降低功率损耗：通过采用功率开关管的低导通电阻材料和优化电路设计，降低功率开关管的导通电阻，从而减少功率损耗。
2. 提高效率：采用高效的开关控制器和高效的变压器设计，减少能量的损耗，提高开关电源的转换效率。
3. 降低噪声：通过优化电路布局和选择低噪声元件，减少开关电源的噪声产生，提高工作环境的舒适性。
4. 提高稳定性：采用先进的控制算法和稳压电路设计，提高开关电源的稳定性，减少输出波动。
5. 减小体积：通过优化元件布局和采用高集成度的芯片设计，减小开关电源的体积，提高电源的集成度和便携性。
三、新型开关电源的实例分析以一款新型开关电源为例进行分析，该开关电源采用了先进的控制算法和高效的变压器设计，具有以下特点：1. 高效率：通过优化的开关控制器和变压器设计，该开关电源的转换效率达到了90%以上，相比传统开关电源提高了20%以上。
2. 低噪声：采用低噪声元件和优化的电路布局，该开关电源的噪声水平明显低于传统开关电源，提高了工作环境的舒适性。
3. 稳定性强：通过先进的控制算法和稳压电路设计，该开关电源的输出稳定性非常好，输出波动小于1%。
4. 小巧便携：采用高集成度的芯片设计和优化的元件布局，该开关电源的体积明显减小，非常适合便携式设备的使用。
以上是对新型开关电源优化设计与实例的详细阐述。
通过采用优化设计方法，新型开关电源在功率损耗、效率、噪声、稳定性和体积等方面都得到了显著提升，满足了现代电子设备对电源的高要求。

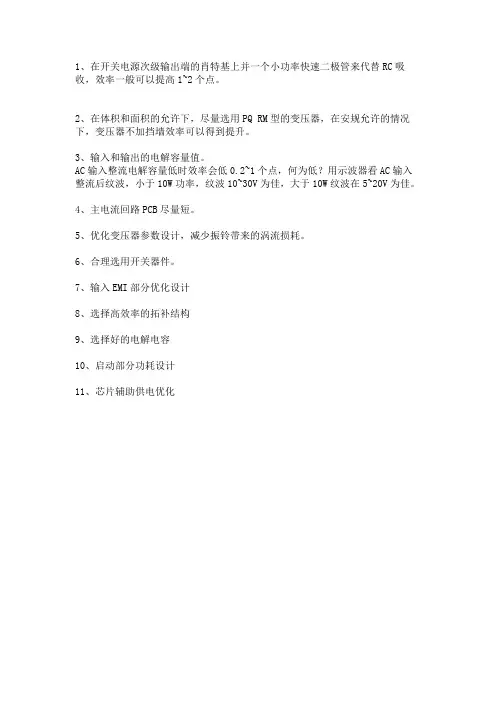

11个提高开关电源效率的小技巧
1、在开关电源次级输出端的肖特基上并一个小功率快速二极管来代替RC吸收，效率一般可以提高1~2个点。
2、在体积和面积的允许下，尽量选用PQ RM型的变压器，在安规允许的情况下，变压器不加挡墙效率可以得到提升。
3、输入和输出的电解容量值。
AC输入整流电解容量低时效率会低0.2~1个点，何为低？用示波器看AC输入整流后纹波，小于10W功率，纹波10~30V为佳，大于10W纹波在5~20V为佳。
4、主电流回路PCB尽量短。
5、优化变压器参数设计，减少振铃带来的涡流损耗。
6、合理选用开关器件。
7、输入EMI部分优化设计
8、选择高效率的拓补结构
9、选择好的电解电容
10、启动部分功耗设计
11、芯片辅助供电优化。
高效率开关电源设计分解
状态4：初级电流转换到主开关
状态4：初级电流转换到主开关
如图4(d)，Q2关断，箝位电容C终止充电， 漏感、激磁电感的能量释放到CA并在主开 关Q1导通前降到低电压，这样可以使主开 关在零电压开通。 状态2到状态4的转移时间由电路参数的选 择和工作条件决定，这要求一个可设置一 个开关导通另一个开关关断之间的延时的 控制器适应这些瞬变。
5. 有源箝位变换器的设计实例
优点
1、在整个输入电压范围内箝位主开关电压接近恒 值，因而减小了主开关的应力。 2、提供有源通道以循环变压器中的漏感和激磁电 感能量，改进功率变换效率。 3、正激变换器的变压器铁心在箝位期间的复位可 使变压器工作在BH曲线的第一和第三象限以获得 更高的磁利用率。 4、对于宽的输入电压范围，可以有更高的占空比 并增加变压器初/次级的匝比。减小了初级侧元件 的电流应力和次级侧元件的电压应力，导致了更 低的工作损耗。 5、如果激磁电路能量充足，主开关的零电压开关 是可能的。 6、允许更高的工作频率以获得更高的功率密度并 减小产品体积。
3.3V输出整流电路部分
PFC电感
4A有效值、6A峰值、600μH； 磁芯：PQ3230，气隙：1.9mm 骨架：PC-B3230（12管脚） 电感量：550~650 μH； 匝数：74匝、26号线4股并饶；
待机电源变压器
开关频率：65kHz； 磁芯：E25/10/6； 气隙：0.25mm； 电感量：2.5~2.8mH； 骨架：E24-25PCB-10
5V输出卸载的测试波形
5V输出加载的测试波形
12V（V1）输出卸载的测试波形
12V（V1）输出加载的测试波形
12V（V2）输出卸载的测试波形
12V（V2）输出加载的测试波形
双管正激开关电源的设计理念
双管正激开关电源的设计理念
双管正激开关电源是一种高效节能的电源设计，其设计理念包括以下几个方面：
1. 高效能：双管正激开关电源采用了双管拓扑结构，通过两个开关管之间的协同工作，有效地减小了功率开关管的损耗，从而提高了整体的转换效率。
这种设计能够使电源在保持稳定工作的同时，大幅度降低功率损耗，提高了能源利用率。
2. 稳定性：双管正激开关电源通过合理的电路设计和控制算法，能够保持输出电压的稳定性和精准性，有效地避免了电压波动和脉动等问题，保证了供电的稳定性和可靠性。
这种设计理念在工业控制、通信设备等对电源稳定性要求高的领域具有很大的应用潜力。
3. 节能环保：双管正激开关电源在设计中注重了节能环保的理念，通过高效的转换结构和控制算法，可以降低功耗，减少能源浪费。
同时，该设计还采用了环保材料和生产工艺，尽可能减少对环境的污染，符合可持续发展的要求。
4. 可靠性：双管正激开关电源在设计中考虑了系统的可靠性和稳定性，采用了多重保护机制和自动故障诊断功能，能够及时发现并处理电路中的故障，确保电源运行的安全可靠。
这种设计理念在需要长时间连续工作和高稳定性要求的应用场景中具有很大的优势。
总的来说，是以高效能、稳定性、节能环保和可靠性为核心，通过合理的电路结构和控制算法，充分发挥开关电源的优势，为各种应用领域提供稳定可靠的电力支持。
这种设计思路不仅满足了现代电子产品对电源性能的要求，还有助于提高整体能源利用效率，促进清洁能源的发展和利用。
