SMT组装系统
2、点胶机
点胶机是用于将固定SMC/SMD用的粘接剂涂敷到 PCB上的粘接剂涂敷设备，由于其涂敷工艺采用的是注射 点涂（焊胶）技术而得名，是组成SMT组装系统或SMT 生产线的主要设备之一。与点胶机原理相类似的还有点膏 机，用于焊膏的点涂。点膏机与焊膏印刷机相比，有涂敷 效率低、涂敷质量低的缺陷，实际生产中很少采用。点胶 机有手动、半自动、全自动和高速、低速等类型，目前， 在SMT组装系统或SMT生产线中配置的点胶机一般均为 全自动高速点胶机。峰焊炉、清洗设备、测试设备以及返 修设备等。一般以丝网印刷机、贴片机、再流焊炉等主要 设备组成SMT生产线或生产系统。
1、焊膏印刷机
焊膏印刷机是组成SMT组装系统或SMT生产线的主要设备， 用于将焊膏涂敷在未贴装有元器件的PCB的焊盘上。它也可 用于在PCB上涂敷固定SMC/SMD用的粘接剂，但很少采用。 早期的焊膏印刷机大多采用丝网印刷涂敷工艺，因此，习 惯上也称其为焊膏丝网印刷机，简称丝印机。焊膏印刷机 有手动、半自动、全自动等类型，目前，在SMT组装系统或 SMT生产线中配置的焊膏印刷机一般均为全自动印刷机。
焊膏印刷机的基本功能是：采用丝网印刷或网板印刷
技术，将定量的焊膏，精确、均匀、快速地涂敷在PCB的各
个指定位置上。全自动焊膏印刷机具有较强的功能，它可
自动完成一系列的自动操作。如图2.1所示，全自动焊膏印
刷机基本功能主要有：
（1）在线接受控制程序或调用系统已存储控制程序； （2）将PCB自动传送到待涂敷位置，并用光学自动检测系统进 行精确定位； （3）将焊膏自动填加至丝网或网板上； （4）按控制程序自动完成刮刀刮印等印刷涂敷系列动作； （5）将涂敷完毕的PCB自动送出。
采用注射点涂技术，将定量的粘接剂准确、快速地涂 敷到PCB的各个指定位置上。全自动点胶机可完成包 含PCB自动传送与定位在内的一系列自动操作
SMT自动化生产线方案
SMT自动化生产线方案一、引言随着电子产品的不断发展和智能化的进步，SMT（表面贴装技术）自动化生产线在电子创造行业中扮演着重要的角色。
本文将详细介绍SMT自动化生产线的方案，包括生产线的组成、工作流程、设备选型和优势等方面。
二、生产线组成1. 贴片机贴片机是SMT自动化生产线的核心设备，用于将元器件精确地贴装到PCB（印刷电路板）上。
贴片机的选择应根据生产需求、贴装速度和精度等因素进行，常见的贴片机有XX型号和XX型号。
2. 过程检测设备为确保贴装质量，SMT自动化生产线需要配备过程检测设备。
这些设备可以对贴装过程进行实时监测和检测，如SMT AOI（自动光学检测）设备、X光检测设备等。
3. 焊接设备在贴装完成后，需要进行焊接操作。
常见的焊接设备有回流焊炉和波峰焊设备，用于实现元器件与PCB之间的可靠焊接。
4. 输送设备为了实现生产线的连续运行，需要配备输送设备，如传送带、自动搬运机器人等。
这些设备能够将PCB从一个工作站传送到下一个工作站，提高生产效率。
5. 辅助设备除了以上主要设备外，SMT自动化生产线还需要配备一些辅助设备，如元器件供料机、PCB切割机、清洗设备等。
这些设备能够提供必要的支持，保证生产线的正常运行。
三、工作流程SMT自动化生产线的工作流程普通包括以下几个步骤：1. 元器件准备在生产开始之前，需要准备好所需的元器件。
这包括检查元器件的质量、数量和型号等，并将其储存在适当的容器中，以便后续使用。
2. PCB准备接下来，需要准备PCB。
这包括清洁PCB表面、检查PCB的质量和尺寸等。
确保PCB的良好状态，以便贴装过程的顺利进行。
3. 贴装操作贴装操作是整个生产线的关键步骤。
在这个步骤中，贴片机会根据预先设定的程序，将元器件精确地贴装到PCB上。
过程检测设备会实时监测和检测贴装过程，确保贴装质量。
4. 焊接操作在贴装完成后，需要进行焊接操作。
焊接设备会根据设定的参数，将元器件与PCB之间进行焊接，以确保它们的可靠连接。
SMT设备简介
对YAMAHA机的简单介绍： YAMAHA机型我们新购进的比较多，其贴片速度较快，但 操作相对JUKI机有点复杂，其YG200机型有四个贴装头， 分为A、B、C、D四个桌面，每个贴装头装有六个吸嘴； 而YV100Xg只有一个贴装头，不过它可装有八个吸嘴 其中2、4、6、8是飞行吸嘴，在运行过程中根据需要可以 自动换嘴，可自行更换配置的3种吸嘴（71、72、73）. 下面是机器的外部结构图：
图二
图三
如图所示，图一是劲拓回流焊，图二是HELLER回流焊， 目前我们内销工厂使用的是这两种焊接炉。下面大致介绍 焊接原理：当PCB进入预热区时，焊膏中的溶剂、气体蒸 发掉，焊膏软化、塌落、覆盖了焊盘，将焊盘、元件焊端 与氧气隔离；PCB进入恒温区时，使PCB和元器件得到充分 的预热，以防PCB突然进入焊接高温区而损坏PCB和元器件； 在助焊剂活化区，焊膏中的助焊剂润湿焊盘、元件焊端， 并清洗氧化层；当PCB进入回流区时，温度迅速上升使焊 膏达到熔化状态，液态焊锡润湿PCB的焊盘、元件焊端， 同时发生扩散、溶解、冶金结合，漫流或回流混合形成焊 锡接点；PCB进入冷却区，使焊点凝固。此时便完成了整 个焊接。
3.在对机器生产程序中物料使用完更换物料时，必须要将 机器的安全盖打开。 4.对机器上贴有警告标示，必须确认标示内容并无条件服 从标示中的指示。（如下图）
• 第三章 回流焊简介
回流焊（Reflow soldring），通过重新熔化预先分配到 印制板焊盘上的膏状软钎焊料，实现表面。回流 焊接是表面组装技术的关键核心技术，焊接工艺质量的优 劣不仅影响正常生产，也影响最终产品的质量和可靠性。 回流焊接中的焊接温度曲线是指测试点处温度随时间变化 的曲线，按照焊接过程各区段的作用，一般将其分为预热 区、恒温区、回流区和冷却区等四段。下面是回流焊炉的 外部实物图：

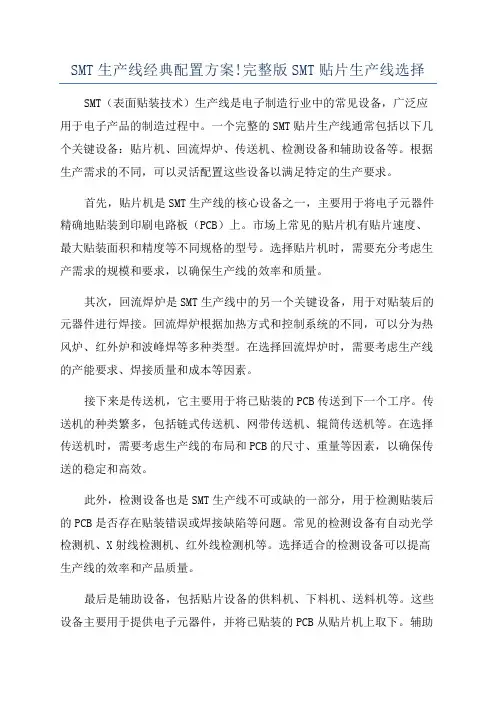

SMT生产线经典配置方案!完整版SMT贴片生产线选择
