数控铣床面板操作与对刀
数控铣床面板操作与对刀知识点：1、数控铣床操作面板的功能与使用方法；2、数控铣床操作说明书；3、对刀的方法4、刀具补偿概念技能点：1、能按照操作规程启动和停止机床；2、正确使用操作面板上的常用功能键；3、通过各种途径输入加工程序；4．进行对刀并确定相关参数坐标；5．正确地设置刀具参数；一、任务引入数控铣床的操作面板是由系统操作面板（CRT/MDI操作面板）和机械操作面板（也称为用户操作面板）组成。
面板上的功能开关和按键都有特定的含义。
由于数控铣床配用的数控系统不同，其机床操作面板的形式也不相同，但其各种开关、按键的功能及操作方法大同小异。
结合本校实际情况,以JM-850M数控铣床/加工中心上的Fanuc-Oi MC系统为例介绍数控铣床的操作。
二、任务分析要掌握数控铣床的操作，机床的操作面板的操作是关键，熟悉数控铣床的控制面板是操作机床的的基础，掌握操作面板上的常用功能键的使用以及机床的加工控制，是后续任务的基础。
三、相关知识（一）、Fanuc-Oi MC数控系统简介图2-1 Fanuc-Oi MC数控系统CRT/MDI面板Fanuc Oi Mate-MC数控系统面板由系统操作面板和机床控制面板三部分组成。
1、系统操作面板系统操作面板包括CRT显示区、MDI编辑面板。
如图2-1。
（1）、CRT显示区：位于整个机床面板的左上方。
包括显示区和屏幕相对应的功能软键（图2-2）。
（2）、编辑操作面板（MDI面板）：一般位于CRT显示区的右侧。
MDI面板上键的位置（如图:2-3）和各按键的名称及功能见表2-1和表2-2。
图2-2 Fanuc Oi Mate-MC数控系统CRT显示区1、功能软键2、扩展软键图2-3 MDI面板表2-1 Fanuc Oi MC系统MDI面板上主功能键与功能说明序号按键符号名称功能说明1位置显示键显示刀具的坐标位置。
2程序显示键在“edit”模式下显示存储器内的程序；在“MDI”模式下，输入和显示MDI数据；在“AOTO”模式下，显示当前待加工或者正在加工的程序。
3 参数设定/显示键设定并显示刀具补偿值、工件坐标系已经及宏程序变量。
4系统显示键系统参数设定与显示，以及自诊断功能数据显示等。
5 报警信息显示键显示NC报警信息6 图形显示键显示刀具轨迹等图形。
表2-2 Fanuc Oi MC系统MDI面板上其他按键与功能说明按键符号名称功能说明序号1 复位键用于所有操作停止或解除报警，CNC复位。
2 帮助键提供与系统相关的帮助信息。
3 删除键在“Edit”模式下，删除以输入的字及CNC中存在的程序。
4 输入键加工参数等数值的输入。
5 取消键清除输入缓冲器中的文字或者符号。
6 插入键在“Edit”模式下，在光标后输入的字符。
7 替换键在“Edit”模式下，替换光标所在位置的字符。
8 上档键用于输入处在上档位置的字符。
9 光标翻页键向上或者向下翻页10 程序编辑键用于NC程序的输入。
11 光标移动键用于改变光标在程序中的位置。
2、机床控制面板Fanuc Oi Mate-MC数控系统的控制面板通常在CRT显示区的下方（如图：2-3），各按键（旋钮）的名称及功能见表2-3。
图2-3 Fanuc Oi Mate-MC数控系统的控制面板表2-3 Fanuc Oi Mate-MC数控系统的控制面板各按键及功能序号按键、旋钮符号按键、旋钮名称功能说明1 系统电源开关按下左边绿色键，机床系统电源开；按下右边红色键，机床系统电源关。
2急停按键紧急情况下按下此按键，机床停止一切的运动。
3 循环启动键在MDI或者MEM模式下，按下此键，机床自动执行当前程序。
序号按键、旋钮符号按键、旋钮名称功能说明4循环启动停止键在MDI或者MEM模式下，按下此键，机床暂停程序自动运行，直接再一次按下循环启动键。
5 进给倍率旋钮以给定的F指令进给时，可在0—150％的范围内修改进给率。
JOG方式时，亦可用其改变JOG速率。
6 机床的工作模式1) DNC：DNC工作方式2) EDIT：编辑方式3) MEM：自动方式4) MDI：手动数据输入方式5) MPG：手轮进给方式6) RAPID：手动快速进给方式7) JOG：手动进给方式8) ZRN：手动返回机床参考零点方式7 快速倍率旋钮用于调整手动或者自动模式下快速进给速度：在JOG模式下，调整快速进给及返回参考点时的进给速度。
在MEM模式下，调整G00、G28\G30指令进给速度。
8 主轴倍率旋钮在自动或者手动操作主轴时，转动此旋钮可以调整主轴的转速。
序号按键、旋钮符号按键、旋钮名称功能说明9 轴进给方向键在JOG或者RAPID模式下，按下某一运动轴按键，被选择的轴会以进给倍率的速度移动，松开按键则轴停止移动。
10 主轴顺时针转按键按下此键，主轴顺时针旋转。
11 主轴逆时针转按键按下此键，主轴逆时针旋转。
12 机床锁定开关键在“MEM”模式下，此键ON时（指示灯亮），系统连续执行程序，但机床所有的轴被锁定，无法移动。
13 程序跳段开关键在“MEM”模式下，此键ON时（指示灯亮），程序中“/”的程序段被跳过执行：此键“off”时（指示灯灭），完成执行程序中的所有程序段。
14 Z轴锁定开关键在“MEM”模式下，此键ON时（指示灯亮），机床Z轴被锁定。
15 选择停止开关键在“MEM”模式下，此键ON时（指示灯亮），程序中的M01有效，此键OFF时（指示灯灭），程序中M01无效。
序号按键、旋钮符号按键、旋钮名称功能说明16 空运行开关键在“MEM”模式下，此键ON时（指示灯亮），程序以快速方式运行；此键OFF时（指示灯灭），程序以F所指令的进给速度运行。
17 单段执行开关键在“MEM”模式下，此键ON时（指示灯亮），每按一次循环启动键，机床执行一段程序后暂停；此键OFF时（指示灯灭），每按一次循环启动键，机床连续执行程序段。
18 辅助功能开关键在“MEM”模式下，此键ON时（指示灯亮）机床辅助功能指令无效。
19 空气冷气开关键按此键可以控制空气冷却的打开或者关闭。
20 冷却液开关键按此键可以控制冷却液的打开或者关闭。
21 机床润滑键按一下此键，机床会自动加润滑油。
序号按键、旋钮符号按键、旋钮名称功能说明22 机床照明开关键此键ON时，打开机床的照明灯；此键OFF时，关闭机床照明灯。
（二）、机床操作1、开机在操作机床之前必须检查机床是否正常，并使机床通电，开机顺序如下：（1）、先开机床总电源；（2）、然后开机床稳压器电源；（3）、开机床电源；（4）、开数控系统电源（按控制面板上的POWER ON按钮）；（5）、最后把系统急停键旋起。
2、机床手动返回参考点CNC机床上有一个确定的机床位置的基准点，这个点叫做参考点。
通常机床开机以后，第一件要做的事情就是使机床返回到参考点位置。
如果没有执行返回参考点就操作机床，机床的运动将不可预料。
行程检查功能在执行返回参考点之前不能执行。
机床的误动作有可能造成刀具、机床本身和工件的损坏，甚至伤害到操作者。
所以机床接通电源后必须正确的使机床返回参考点。
机床返回参考点有手动返回参考点和自动返回参考点两种方式。
一般情况下都是使用手动返回参考点。
手动返回参考点就是用操作面板上的开关或者按钮将刀具移动到参考点位置。
具体操作如下：（1）、先将机床工作模式旋转到方式；（2）、按机床控制面板上的+Z轴，使Z轴回到参考点（指示灯亮）。
（3）、再按+X轴和+Y轴，两轴可以同时进行返回参考点。
自动返回参考点就是用程序指令将刀具移动到参考点。
例如执行程序：G91 G28 Z0;（Z轴返回参考点）X0 Y0;（X、Y轴返回参考点）注意：为了安全起见，一般情况下机床回参考点时，必须先使Z轴回到机床参考点后才可以使X、Y返回参考点。
X、Y、Z三个坐标轴的参考点指示灯亮起时（图2-4），说明三条轴分别回到了机床参考点。
图2-4 参考点指示灯3、关机关闭机床顺序步骤如下：（1）、首先按下数控系统控制面板的急停按钮；（2）、按下POWER OFF按钮关闭系统电源；（3）、关闭机床电源；（4）、关闭稳压器电源；（5）、关闭总电源。
注：在关闭机床前，尽量将X、Y、Z轴移动到机床的大致中间位置，以保持机床的重心平衡。
同时也方便下次开机后返回参考点时，防止机床移动速度过大而超程。
4、手动模式操作手动模式操作有手动连续进给和手动快速进给两种。
在手动连续（JOG）方式中，按住操作面板上的进给轴（+X、+Y、+Z或者-X、-Y、-Z），会使刀具沿着所选轴的所选方向连续移动。
JOG进给速度可以通过进给速率按钮进行调整，如（图2-5）。
图2-5 JOG进给速率按钮图2-6 RIPID快速进给速率在快速移动（RIPID）模式中，按住操作面板上的进给轴及方向，会使刀具以快速移动的速度移动。
RIPID移动速度通过快速速率按钮进行调整。
（图2-6）手动连续进给（JOG）操作的步骤如下：（1）、按下方式选择开关的手动连续（JOG）选择开关；（2）、通过进给轴（+X、+Y、+Z或者-X、-Y、-Z），选择将要使刀具沿其移动的轴和方向。
按下相应的按钮时，刀具以参数指定的速度移动。
释放按钮，移动停止。
快速移动进给（RIPID）的操作与JOG方式相同，只是移动的速度不一样，其移动的速度跟程序指令G00的一样。
注：手动进给和快速进给时，移动轴的数量可以是XYZ中的任意一个轴，也可以是XYZ三个轴中的任意2个轴一起联动，甚至是3个轴一起联动，这个是根据数控系统参数设置而定。
5、手轮模式操作在Fanuc Oi Mate-MC数控系统中，手轮是一个与数控系统以数据线相连的独立个体。
它由控制轴旋钮、移动量旋钮和手摇脉冲发生器组成（如图2-7）所示。
图2-7 手轮在手轮进给方式中，刀具可以通过旋转机床操作面板上的手摇脉冲发生器微量移动。
手轮旋转一个刻度时，刀具移动的距离根据手轮上的设置有3种不同的移动距离，分别为：0.001mm、0.01mm、0.1mm。
具体操作如下：（1）、将机床的工作模式拧到手轮（MPG）模式；（2）、在手轮中选择要移动的进给轴，并选择移动一个刻度移动轴的移动量。
（3）、旋转手轮的转向想对应的方向移动刀具，手轮转动一周时刀具的移动相当于100个刻度的对应值。
注：手轮进给操作时，一次只能选择一个轴的移动。
手轮旋转操作时，请按每秒5转以下的速度旋转手轮。
如果手轮旋转的速度超过了每秒5转，刀具有可能在手轮停止旋转后还不能停止下来或者刀具移动的距离与手轮旋转的刻度不相符。
6、手动数据输入（MDI模式）在MDI方式中，通过MDI面板，可以编制最多10行的程序并被执行，程序的格式和普通程序一样。
MDI运行使用于简单的测试操作，比如：检验工件坐标位置，主轴旋转等一些简短的程序。
铣床对刀详细图解与手动编程斯沃数控仿真软件
铣床对刀详细图解与手动编程斯沃数控仿真软件Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#，F A N U C O i M为铣床。
是铣床加工中心。
右下方面板，一、基础设置：1、机床开关，程序保护，1行5 （第一行第5个按钮）归零，点X轴归零，Y轴归零，Z 轴归零，右上面板出现显示模式-床身显示模式，切换三种模式。
2、更换刀架类型：最上面的命令栏：机床操作，机床参数，。
3、机床操作，刀具管理，或左边命令栏的图标，选中编号001，添加到刀盘，1号刀位。
MDI手动输入方式（1行3），点右上角操作面板的程序，左边界面窗口，点MDI下面的按键，，输入M06T01；，(记得点EOB键，最后加分号“；”），插入，注意：接着把光标移动到程序的开头，不然会出现无法换刀。
再回到右下面板，循环启动（5行2）。
装刀完毕，工件操作-工件放置，调节工件在托架的位置。
工件操作-工件装夹-平口钳装夹，加紧上下调整，使工件突出平口钳。
二、开始对刀1、 MDI手动输入方式（1行3），点右上角操作面板的程序，左边界面窗口，点MDI下面的按键，，输入MO3S500,(M03为主轴正转，转速S为500r/min),回车换行，得到，插入。
（点，可选择上下指令。
输错编程字母就取消，删除，替换，选择上下字母）。
回到右下面板。
循环启动（5行2）2、点击上方第二栏，XZ平面视图。
JOG手动进给（1行6），点，使工件的中点大概对正刀具的中心。
如果觉得速度太慢，可点快速进给。
点，把刀往下走。
调整X、Y和Z方向（注意不要漏了Y方向，如果显示刀已切入工件，但没出现铁屑，则检查Y方向）。
微调时用（1行8）手轮进给，再点击机床界面左上角，，打开手轮界面，方向指向Z，倍率为X100。
直到轻轻碰到工件的左侧面。
选右上面板的，点相对，再点，左边面板显示，点击下方的ORIGIN，，清零。
把刀移动到工件的右侧，轻轻碰一下。
数控铣床对刀的步骤与方法
数控铣床对刀的步骤与方法1、首先对z轴对刀：将主轴上刀上相应的刀具——手动方式下启动主轴——用JOG方式和V AR方式让刀具正好停在工作的上表面上——记下此进机床坐标系下Z轴的坐标值。
2、再对Y轴进行对刀：将刀具向X轴向的工件外边缘上靠——用JOG方式和V AR方式让刀具正好停在X方向的工件外边缘上——记下此时的坐标值——将坐标值加上刀具的半径值。
3、再对X轴进行对刀：将刀具向Y轴向的工件外边缘上靠——用JOG方式和V AR方式让刀具正好停在Y方向的工件外边缘上——记下此时的坐标值——将坐标值加上刀具的半径值。
4、将上述XYZ的坐标输到参数的零点偏置的G54下。
5、验证对刀是否正确：选用MDA工作方式——输入程序段“G54 G0 X0 Z0”——看是否刀具停在编程坐标称的原点位置。
主程序XING.MPFN01 G54 建立工件坐标系N02 G0G94G90F200S300M3T4D1 确定工艺参数N03 X60Y40Z5 设定钻削循环参数N04 R101=5R102=2R103=9R104=-17.5R105=2 调用钻削循环N05 LCYC82N06 M6T01 换刀N07 R116=60R117=40R118=60R119=40N08 R120=8 R121=4 R122=120 R123=300N09 R124=0.75 R125=0.5 R126=2 R127=1N10 LCYC75 调用加工循环N11 M2 程序结束G54G90G94M03S1200M6T1G0Z100X0 Y0G0Z10R101=10.000 R102=5.000R103=0.000 R104=-17.500R116=0.000 R117=0.000R118=100.000 R119=80.000R120=8.000 R121=1.000R122=100.000 R123=1000.000R124=0.100 R125=0.100R126=2.000 R127=1.000LCYC75G0Z100M30。

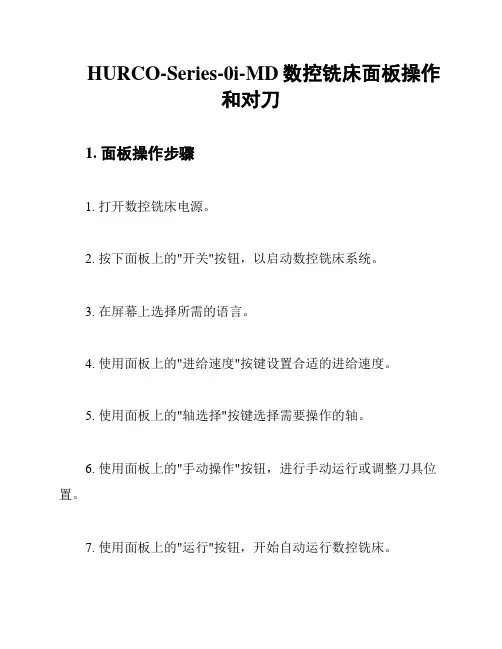

HURCO-Series-0i-MD数控铣床面板操作和对刀
HURCO-Series-0i-MD数控铣床面板操作和对刀1. 面板操作步骤1. 打开数控铣床电源。
2. 按下面板上的"开关"按钮，以启动数控铣床系统。
3. 在屏幕上选择所需的语言。
4. 使用面板上的"进给速度"按键设置合适的进给速度。
5. 使用面板上的"轴选择"按键选择需要操作的轴。
6. 使用面板上的"手动操作"按钮，进行手动运行或调整刀具位置。
7. 使用面板上的"运行"按钮，开始自动运行数控铣床。
8. 在运行过程中，可使用面板上的"停止"按钮，停止运行或进行紧急停机。
9. 在操作完成后，按下面板上的"关机"按钮，关闭数控铣床电源。
2. 对刀方法1. 安装合适的刀具，并确保其牢固固定在刀柄上。
2. 打开数控铣床电源，并按照面板操作步骤中的指示启动系统。
3. 选择对刀模式，并选择所需的轴进行对刀。
4. 进行粗调对刀：使用手动操作按钮将刀具移动到参考位置，并通过调整刀柄位置，使其与工件表面接触。
5. 进行精细调对刀：使用面板上的微调按钮，逐渐调整刀具位置，直到达到所需的对刀精度。
6. 使用面板上的"保存"功能，将对刀参数保存到系统中。
7. 测试对刀结果，确保刀具位置正确且准确。
8. 对刀完成后，按照面板操作步骤中的指示关闭数控铣床。
请注意，以上仅为HURCO-Series-0i-MD数控铣床面板操作和对刀的基本步骤和方法。
操作人员应详细阅读数控铣床的操作手册，并在实际操作中遵循相关的安全注意事项和操作规程。
数控铣床对刀操作方法
数控铣床对刀操作方滕一、FANUC绻统对刀操作、设置方滕 工件帺寸100*100，选用Ф10刀具1、必须完成回零操作。
2、装夹好刀具、工件。
3、选择手动方式（JOG），使刀具接近工件。
4、选择MDI方式，输入转速如M3S400，按下启动键 。
5、选择手轮方式，选择合适的位移速度。
6、选择X轴，使刀具侧刃刚好切到工人件右侧面。
7、抬起主轴（X向不能移动）。
8、按下 键进入坐标绻设定界面，接着再按下 ，此时CRT显示如下：9、帆光标移动到G54后X上，如上图，输入X55再按 软键，完成X方向对刀。
（55＝50+5，即工件宽度一半加上刀具半径，如在左侧对刀输入X－55，再测量）10、用同样的方滕试切工件里侧（Y轴正方向），帆光标移到G54后Y上，输入Y55再按键。
（如在靠近自己一侧，即Y轴负方向，输入Y－55，再测量）11、当X、Y轴设置完成后，用刀具端面轻轻接触工件上表面，当刀具刚好碰到工件时停止移到。
帆光标移到G54后Z 上，输入Z0后按下 ，完成Z方向对刀设置。
12、帆主轴抬起，把刀具移至安全位置。
二、SIEMENS绻统对刀操作、设置方滕工件帺寸100*100，选用Ф10刀具1、必须完成回零操作。
2、装夹好刀具、工件。
3、选择手动方式（JOG），使刀具接近工件。
4、选择MDI方式，输入转速如M3S400，按下启动键 。
5、选择手轮方式，选择合适的位移速度。
6、选择X轴，使刀具侧刃刚好切到工人件右侧面。
7、抬起主轴（X向不能移动）。
8、按下―→进入坐标绻设定界面，此时CRT显示如下：9、按下软健，进入X轴设定状态，①、帆光标移到“存储在”后面的上，再用进行选择，使Basic变为G54。
②、帆光标移到“方向”后的 上，再用进行选择，使左侧刀具与工件示意图上的刀具在工件的右侧，即X轴正方向（如在左侧对刀用“选择/切换键”，帆刀具示意图上的刀具变换在左侧，即X轴负方向）③、帆光标移到“设置位置到”后 上，输入55后按 软键，完成X设定。
FANUC数控铣床对刀操作步骤
FANUC数控铣床对刀操作步骤
1.准备工作
在进行对刀操作之前，需要准备好以下工具和材料：对刀仪、螺丝刀、日光灯、底座块、对刀块、校验块、刀柄和对刀块夹紧螺丝等。
2.将对刀仪安装在机床上
将对刀仪安装在机床的主轴上，并用螺丝刀固定好。
3.安装刀柄和刀具
将刀柄和刀具正确安装在主轴上，并用螺丝刀夹紧。
4.移动主轴至刀具测量点
根据加工程序要求，使用机床的手动模式将主轴移动至刀具测量点，
即刀具尖端的位置。
5.设置对刀块
将底座块和校验块放置在工件上，然后将对刀块放到刀具尖端上，并
用对刀块夹紧螺丝将其固定住。
6.开启对刀程序
在机床的控制面板上选择对刀程序，并按照提示操作，开始对刀操作。
7.确认对刀结果
对刀程序运行结束后，查看对刀仪的显示结果，确认刀具尖端与刀具
所在位置的偏差。
8.调整刀具偏差
根据对刀结果，调整刀具的位置，确保刀具尖端的位置准确无误。
9.完成对刀操作
当确认刀具尖端位置准确无误后，即完成了对刀操作。
10.完善记录
在对刀操作完成后，及时将对刀结果记录下来，并保存到相应的文件中，以备将来查阅。
总结起来，FANUC数控铣床对刀操作步骤包括准备工作、安装对刀仪、安装刀柄和刀具、移动主轴至刀具测量点、设置对刀块、开启对刀程序、
确认对刀结果、调整刀具偏差、完成对刀操作和完善记录。
通过严格按照
以上步骤进行对刀操作，可以确保刀具正确安装，提高加工效率和精度，
保证产品质量。
数控铣床面板操作与对刀
数控铣床面板操作与对刀简介数控铣床是一种能够实现高精度铣削加工的机床设备。
它通过电子技术和计算机控制技术来实现对工件的精确切削。
在使用数控铣床进行加工操作时，正确的面板操作和对刀是至关重要的。
本文将介绍数控铣床面板操作的基本知识和对刀的步骤。
数控铣床面板操作数控铣床的面板上通常装有操作按钮、旋钮、显示屏等控制元件。
通过这些面板上的控制元件，我们可以对数控铣床进行各种操作。
开机与关机在使用数控铣床之前，首先要进行开机操作。
通常情况下，数控铣床面板上有一个开关按钮，通过按下开关按钮将数控铣床的电源打开。
同样，在不使用数控铣床时，我们也需要进行关闭操作。
按下开关按钮将数控铣床的电源关闭，以节省能源和延长设备寿命。
程序输入与编辑数控铣床一般通过输入或编辑程序来控制加工过程。
在面板上，通常有相关的操作按钮或旋钮用于程序输入和编辑。
程序输入程序输入是将加工程序输入到数控铣床中的过程。
数控铣床面板上通常有一个输入按钮或输入键，通过按下该按钮可以进入程序输入模式。
在程序输入模式下，我们可以通过面板上的键盘或其他输入设备将加工程序输入到数控铣床中。
程序编辑程序编辑是对已输入的程序进行修改或编辑的过程。
在数控铣床面板上，通常有相关的编辑按钮或编辑键，通过按下该按钮可以进入程序编辑模式。
在程序编辑模式下，我们可以对已输入的程序进行修改、添加或删除操作，以满足具体加工需求。
运行与暂停在数控铣床面板上，通常有运行按钮或运行键，通过按下该按钮可以启动加工程序的执行。
在加工过程中，有时我们可能需要进行暂停操作。
数控铣床面板上通常有一个暂停按钮或暂停键，通过按下该按钮可以使数控铣床暂停加工程序的执行。
喂进与步进喂进和步进是数控铣床常用的两种工作模式。
喂进喂进是让刀具按照一定速度和方向移动到指定位置的过程。
在数控铣床面板上，通常有一个喂进按钮或喂进键，通过按下该按钮可以启动喂进功能。
在喂进功能下，我们可以调节刀具的喂给速度和喂给方向，以实现精确的切削加工。
数控铣床面板操作与对刀
数控铣床面板操作与对刀知识点：1、数控铣床操作面板的功能与使用方法；2、数控铣床操作说明书；3、对刀的方法4、刀具补偿概念技能点：1、能按照操作规程启动和停止机床；2、正确使用操作面板上的常用功能键；3、通过各种途径输入加工程序；4．进行对刀并确定相关参数坐标；5．正确地设置刀具参数；一、任务引入数控铣床的操作面板是由系统操作面板〔CRT/MDI操作面板〕和机械操作面板〔也称为用户操作面板〕组成。
面板上的功能开关和按键都有特定的含义。
由于数控铣床配用的数控系统不同，其机床操作面板的形式也不相同，但其各种开关、按键的功能及操作方法大同小异。
结合本校实际情况,以JM-850M数控铣床/加工中心上的Fanuc-Oi MC系统为例介绍数控铣床的操作。
二、任务分析要掌握数控铣床的操作，机床的操作面板的操作是关键，熟悉数控铣床的控制面板是操作机床的的根底，掌握操作面板上的常用功能键的使用以及机床的加工控制，是后续任务的根底。
三、相关知识〔一〕、Fanuc-Oi MC数控系统简介图2-1 Fanuc-Oi MC数控系统CRT/MDI面板Fanuc Oi Mate-MC数控系统面板由系统操作面板和机床控制面板三局部组成。
1、系统操作面板系统操作面板包括CRT显示区、MDI编辑面板。
如图2-1。
〔1〕、CRT显示区：位于整个机床面板的左上方。
包括显示区和屏幕相对应的功能软键〔图2-2〕。
〔2〕、编辑操作面板〔MDI面板〕：一般位于CRT显示区的右侧。
MDI面板上键的位置〔如图:2-3〕和各按键的名称及功能见表2-1和表2-2。
图2-2 Fanuc Oi Mate-MC数控系统CRT显示区1、功能软键2、扩展软键图2-3 MDI面板表2-1 Fanuc Oi MC系统MDI面板上主功能键与功能说明序号按键符号名称功能说明1位置显示键显示刀具的坐标位置。
2程序显示键在“edit〞模式下显示存储器内的程序；在“MDI〞模式下，输入和显示MDI数据；在“AOTO〞模式下，显示当前待加工或者正在加工的程序。
数控铣床对刀方法
数控编程与操作数控铣床对刀方法.1.开机。
（总电源总闸，机床侧面电闸）2.回参考点。
（开机必须回零，否则运行程序时会报警）方法：按[回参考点]→按[+Z]→按[+X]→按[+Y]→机床一般会先快速再慢速接近回零位置→耐心等待[+Z][+X][+Y]零点灯全部亮起则完成回零操作。
3.对刀：（1）对X轴：第一步：在[ MDI ]中输入“M03S600”回车，按 [循环启动] 按钮。
[增量]灯亮用手轮用x100档将寻边器移近工件左侧，再用x10档将寻边器移至工件左侧如图状态。
工件寻边器第二步：X坐标相对清零[设置F5]→[相对清零F8]→[x轴清零F1] → [F10返回]第三步：将寻边器+Z提起，并移到工件右侧，工件寻边器同第一步方法相同将寻边器移至工件右侧如图状态。
第四步：观察此时相对坐标X 的数值（如右图中为-120），将这个数除以2就是X轴原点。
用手轮将寻边器移至这个数（图中例就是移到-60）处。
工件寻边器第五步：设置X坐标。
G54抄数：按[坐标系设定F1]→[G54坐标系F1]→进入自动坐标系G54画面。
在坐标值中输入机床坐标系中的X数值后enter回车。
第六步：G54确定。
按[返回F10]进入主菜单画面。
按[MDI F3]进入“MDI 运行画面”。
按[单段] 按钮灯亮，在“MDI运行”中输入“G54”enter回车，按 [循环启动] 按钮。
则X轴对刀完成。
然后[F10返回]，观察工件坐标系位置中X变成0。
（3）对Z轴：第一步：将寻边器更换为铣刀，主轴旋转，[增量]灯亮用手轮将铣刀移至贴住工件上表面铣刀（2）对Y轴：同X轴对刀方法对Y轴。
第二步：设置Z坐标。
G54抄数：按[坐标系设定F1]→[G54坐标系F1]→进入自动坐标系G54画面。
在坐标值中输入机床坐标系中的Z数值后enter回车。
第三步：G54确定。
按[返回F10]进入主菜单画面。
按[MDI F3]进入“MDI 运行画面”。
按[单段] 按钮灯亮，在“MDI运行”中输入“G54”enter回车，按 [循环启动] 按钮。
数控铣床对刀操作方法
数控铣床对刀操作方法数控铣床对刀操作是指在进行切削加工之前，调整刀具位置和角度，使其符合加工要求，从而保证加工工件的质量和精度。
下面将详细介绍数控铣床对刀操作的步骤和方法。
1. 确认刀具类型和尺寸：根据加工工件的要求和加工方案，选择适合的刀具进行加工。
确认刀具的型号、直径、长度等尺寸数据。
2. 准备对刀工具：对刀工具一般由对刀铜条、对刀夹具等组成。
对刀铜条是一种长条形的工具，用于支撑和测量刀具的位置和角度。
3. 选择合适的对刀位置：对刀位置是指在数控铣床刀库中选择一把刀具，并安装到主轴上进行对刀。
根据加工工件的特点，选择合适的对刀位置，通常是在工件表面的中心位置。
4. 安装对刀工具：将对刀铜条安装到主轴上，并用夹具将其固定好。
将铜条后端与刀具接触并调整合适的位置。
5. 粗调对刀位置：选择一个合适的基准面，使其与刀具的刃尖或刀具刃面接触。
通过调整对刀铜条的位置，使其与刀具刃尖或刀具刃面相切，并调整铜条的位置，使其与基准面平行。
6. 细调对刀位置：使用专用的测量工具，例如千分尺、外径卡尺等，测量刀具的长度、直径和刀具的位置。
根据测量结果，通过微调对刀铜条和刀具的相对位置和角度，以达到精确的对刀要求。
7. 检查对刀结果：完成对刀操作后，使用专用的测量工具对刀具的位置和角度进行检查。
检查刀具的水平度、垂直度和位置偏差等指标，确保对刀结果满足加工要求。
8. 记录对刀数据：将对刀结果记录在工艺文件或数控程序中，包括刀具的编号、对刀位置和对刀角度等数据。
方便后续的加工操作和对刀调整。
数控铣床对刀操作的关键在于准确测量和调整刀具的位置和角度，以确保刀具与工件接触点的精确定位和角度，避免因刀具误差而导致的加工不良和工件损坏。
对刀操作需要经验丰富的操作人员进行，熟练掌握对刀工具和测量工具的使用方法，准确测量和调整刀具的位置和角度，以获得稳定的加工质量和高精度的加工效果。
此外，在对刀操作中还需要注意安全事项，例如切勿将手指放置在刀具附近，避免发生意外伤害；在更换刀具时，确保机床电源已关闭，并按照正确的操作顺序进行刀具更换，避免发生事故。
数控铣床面板操作与对刀
数控铣床面板操作与对刀数控铣床是一种高精度加工设备，通过电脑程序来控制刀具的运动轨迹和加工深度等参数，实现高精度的铣削加工。
而数控铣床面板操作和对刀是使用数控铣床的基本技能之一，下面我们就来详细了解一下数控铣床的面板操作和对刀技巧。
一、数控铣床面板操作步骤：1、开机：先检查数控铣床的电源是否接通，然后按下电源开关，等待机床启动，直到出现“等待界面”或“主界面”。
2、选择程序：按照加工工艺要求，先选择好程序，输入程序名字或程序号，然后按下“程序选择”键，就可以将程序加载到数控系统中。
3、加载工件坐标：工件坐标主要是指横、纵、高度三个坐标的位置信息，这个坐标信息需要先通过测量或者外部文件加载的方式导入到数控系统中，以便数控系统确定机械手的移动路线，继而控制加工过程。
4、输入刀具信息：刀具信息也需要提前输入到数控系统中，包括刀具半径、刀长、刀具编号等信息，以便系统根据刀具信息来确定加工路线和刀具运动轨迹。
5、设定加工参数：按照加工工艺要求，设定好加工速度、送料速度、进给速度等加工参数。
6、手动操作调整工件位置：用手把工件轻轻推动，同时按下“手动”按钮进入手动操作模式，然后手动调整工件的位置，直到位置达到加工要求。
7、启动加工：在保证加工条件安全的前提下，按下“开始”按钮启动自动加工模式，并观察加工过程是否顺畅。
8、停止加工：在加工完成之后，按下“停止”按钮停止自动加工，然后将切削头移动至安全位置，以便较好地检查加工结果。
二、数控铣床对刀技巧：1、对刀前准备：先拿出红胶布、白胶布和刀具，准备好对刀仪或者千分尺，然后将刀具插入刀夹中，并用胶布固定牢固。
2、对刀方式：用对刀仪或千分尺依次测量三个方向的位置，确定X、Y、Z三个方向的偏差，然后将每个方向的偏差值输入到数控铣床系统中，以便系统进行自动校正。
对于千分尺对刀方式，需要依次测量高度、横向、纵向的偏差值，并手动调整刀具位置。
3、注意事项：在对刀过程中，需要注意刀具是否牢固，是否对着工件的正确位置进行加工，对于新的刀具需要先测量其尺寸参数，并在加工之前进行校正，以便得到更加精确的加工效果。
