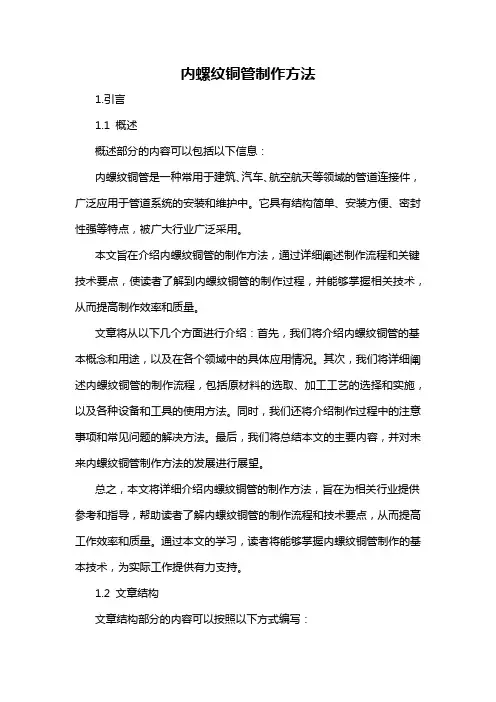

内螺纹铜管制作方法1.引言1.1 概述概述部分的内容可以包括以下信息：内螺纹铜管是一种常用于建筑、汽车、航空航天等领域的管道连接件，广泛应用于管道系统的安装和维护中。
它具有结构简单、安装方便、密封性强等特点，被广大行业广泛采用。
本文旨在介绍内螺纹铜管的制作方法，通过详细阐述制作流程和关键技术要点，使读者了解到内螺纹铜管的制作过程，并能够掌握相关技术，从而提高制作效率和质量。
文章将从以下几个方面进行介绍：首先，我们将介绍内螺纹铜管的基本概念和用途，以及在各个领域中的具体应用情况。
其次，我们将详细阐述内螺纹铜管的制作流程，包括原材料的选取、加工工艺的选择和实施，以及各种设备和工具的使用方法。
同时，我们还将介绍制作过程中的注意事项和常见问题的解决方法。
最后，我们将总结本文的主要内容，并对未来内螺纹铜管制作方法的发展进行展望。
总之，本文将详细介绍内螺纹铜管的制作方法，旨在为相关行业提供参考和指导，帮助读者了解内螺纹铜管的制作流程和技术要点，从而提高工作效率和质量。
通过本文的学习，读者将能够掌握内螺纹铜管制作的基本技术，为实际工作提供有力支持。
1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构部分的主要目的是为读者提供对文章内容的整体框架和组成部分有一个清晰的了解。
本篇文章分为引言、正文和结论三个主要部分。
引言部分是文章的开篇之处，旨在引导读者对内螺纹铜管制作方法的背景和意义有一个初步的了解。
在概述部分，可以简要介绍内螺纹铜管制作方法的概念和应用领域。
接下来，在文章结构部分的第二部分是正文部分。
正文部分是整篇文章的核心内容，主要涵盖了内螺纹铜管制作方法的各个要点。
具体来说，第一个要点可以包括内螺纹铜管的材料选择、尺寸设计和制作工艺等方面的内容。
第二个要点可以介绍内螺纹铜管的组装方法、质量控制和使用注意事项等方面的内容。
在每个要点中，可以根据需要进行更详细的描述和阐述，以便读者能够全面了解内螺纹铜管制作方法的具体步骤和技术要求。
2024年铜管市场发展现状
2024年铜管市场发展现状引言铜管是一种重要的金属材料，广泛应用于建筑、工业、电气等领域。
本文将对铜管市场的发展现状进行综合分析和总结。
市场规模铜管市场在过去几年中稳步增长。
根据行业数据，预计到2025年，全球铜管市场规模将超过1000亿美元。
此外，亚太地区是铜管市场的主要消费地区，占据全球市场份额的30%以上。
市场驱动因素铜管市场的发展受到多个因素的驱动。
建筑行业需求建筑业是铜管市场的主要需求方。
随着全球城市化进程的不断加快，建筑业在许多地区都处于蓬勃发展阶段。
铜管作为建筑中的重要材料，用于供暖、给水和空调系统等。
因此，建筑行业对铜管的需求将继续增长。
工业应用铜管在各类工业领域中也得到广泛应用。
例如，汽车制造、电子设备、化工等行业都需要大量的铜管。
随着这些行业的不断发展，铜管市场也将获得稳定增长。
新兴市场需求一些新兴市场对铜管的需求也在不断增长。
例如，可再生能源行业和航空航天领域对铜管的需求逐渐提升。
这些新的市场机会将进一步推动铜管市场的发展。
市场竞争格局目前，铜管市场存在着激烈的竞争格局。
主要的铜管供应商包括全球范围内的大型制造商和地区性的中小型企业。
竞争主要集中在产品质量、供应能力、价格和服务等方面。
市场挑战铜管市场面临一些挑战，可能对其发展产生影响。
高成本铜管的生产成本较高，主要受到原材料价格和能源成本的影响。
原材料价格的波动和能源成本的上升都可能给企业带来一定的压力。
环境压力铜管的生产和使用过程中可能会对环境造成一定的影响。
随着环保意识的增强，政府对环境保护的要求也越来越高。
这对铜管产业来说是一个挑战，需要加强环境管理和技术创新。
市场前景尽管面临一些挑战，但铜管市场具有广阔的前景。
技术创新随着科技的进步，铜管的制造工艺和技术在不断改进和创新。
新型铜管材料的研发以及制造工艺的改进将进一步提升产品质量和性能，满足市场需求。
发展新兴市场新兴市场对铜管的需求在增长，这为铜管市场提供了新的增长机遇。
内螺纹铜管成型的工艺设计

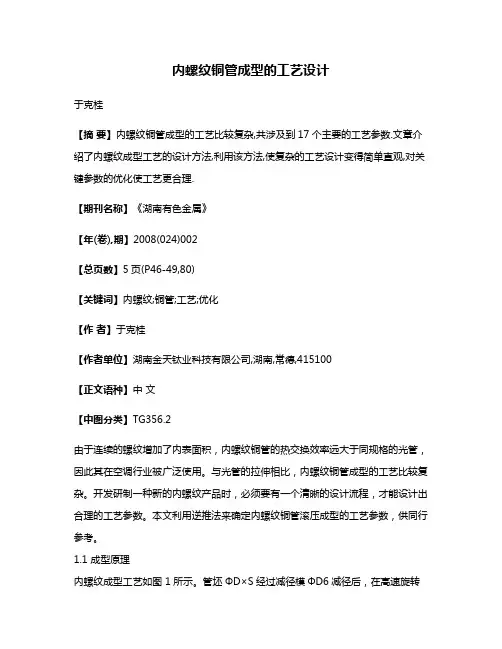

内螺纹铜管成型的工艺设计于克桂【摘要】内螺纹铜管成型的工艺比较复杂,共涉及到17个主要的工艺参数.文章介绍了内螺纹成型工艺的设计方法,利用该方法,使复杂的工艺设计变得简单直观,对关键参数的优化使工艺更合理.【期刊名称】《湖南有色金属》【年(卷),期】2008(024)002【总页数】5页(P46-49,80)【关键词】内螺纹;铜管;工艺;优化【作者】于克桂【作者单位】湖南金天钛业科技有限公司,湖南,常德,415100【正文语种】中文【中图分类】TG356.2由于连续的螺纹增加了内表面积，内螺纹铜管的热交换效率远大于同规格的光管，因此其在空调行业被广泛使用。
与光管的拉伸相比，内螺纹铜管成型的工艺比较复杂。
开发研制一种新的内螺纹产品时，必须要有一个清晰的设计流程，才能设计出合理的工艺参数。
本文利用逆推法来确定内螺纹铜管滚压成型的工艺参数，供同行参考。
1.1 成型原理内螺纹成型工艺如图 1所示。
管坯ΦD×S经过减径模ΦD6减径后，在高速旋转的钢球ΦD3的滚压下，铜管内表面的金属被压进螺纹芯头ΦD5的齿槽，在铜管内表面形成齿高为 H0的齿型（底壁厚为S0）。
在拉拔力 F的作用下，铜管不断向前运动，在铜管内壁形成连续的螺纹。
最后通过定径模ΦD1定径后，成为符合用户要求的螺纹管ΦD0×S0×H0。
1.2 模具组合减径模ΦD6、滚压环ΦD4、钢球ΦD3、定径模ΦD1等称为外模，外模的参数决定了成型过程中铜管外径的变化过程。
螺纹芯头ΦD5与游动芯头ΦD7称为内模。
内模通过工艺杆连接在一起，这种连接方式使螺纹芯头在纵向可以保持稳定而在轴向可以自由地转动，这种纵向的稳定及轴向的转动是滚压成型能够实现的关键。
螺纹芯头的作用是通过其外表面的齿槽在滚压时形成铜管内壁的螺纹，游动芯头的作用是固定螺纹芯头，使螺纹芯头在滚压成型时不会前后串动。
假设要开发的螺纹管规格为ΦD0×S0×H0（外径×底壁厚×齿高），根据图 1，必须要设计出管坯、减径模、游动芯头、滚压环、钢球、螺纹芯头、定径模的参数。
5mm管径内螺纹铜管换热器分析
Ф5与Ф7换热器比较分析背景：近年来，由于国际铜价节节攀升且居高不下，如果降低空调器铜用量各大厂家也是八仙过海，比如铝制换热器，ACC管，小管径铜管替代原有较大管径的铜管等。
随着环保节能的考虑，家用空调用冷媒逐渐由R22过渡到R410A，整机中R410A运行压力要比R22高出60%，因此系统性能受冷媒压力损失的影响较小，更适合于采用小管径铜管换热器。
空调换热器采用小管径铜管后，管内换热和压降特性会随之改变，根据换热器试验研究表明：在冷媒质量流量相同情况下，Ф5铜管管内制冷剂的摩擦压降比Ф7的大20-40%。
因此在实际应用Ф5铜管时，需要针对Ф5铜管的换热和压降特性，对换热器型式进行优化调整，如翅片或流路，同时制冷剂充注量可以减少了10-20%，需要对系统的其他部件，如膨胀阀的开度进行调整，以求系统的性能接近甚至优于原有系统性能。
一、行业Ф5翅片方面的应用情况：1）日本应用情况小结：◆换热器越来越细管径化，Φ5换热器在室内机上有4家公司使用。
2家是跟其他管径的组合构成的圆弧换热器。
大金使用的更细的φ4。
◆φ5以下的細管各公司几乎都是用在能力2.2～7.1kW的室内机上。
这是因为室内机箱体从小到大共都是通用的，φ5可以使用在家用空调上限7.1kW。
◆作为日本冷暖变频室外机，各企业的设计中没有使用φ5换热器，一般是Φ7或φ7.94。
因为用φ5的话分流回路数多分流太复杂。
φ7换热器在4.0kW机上都要分4路，φ5的就太复杂了。
◆室内机的φ5换热器几种管径（φ5和φ6.35等）组合，可以简化分流并提高性能。
2）韩国应用情况3）国内应用情况Ф5管技术在2005年以后引入国内，在2007年国内相应的产品设计和生产工艺已经成熟。
经向冲床及模具厂家调研，近3年以来美的、格力在Ф5换热器设备方面投入较大，Ф5换热器的产能各达到100万件/月的大批量生产规模。
◆美的2009年以前陆续购入5条Ф5换热器生产线，2009~2010年进口了10条日本日高公司Ф5换热器生产线，已经在今年旺季实现规模效益。
内螺纹铜管
简介2发展简史3传热性能4生产过程▪生产工艺▪生产标准▪应用领域1简介内螺纹铜管又称非平滑管，英文名称INNER GROOVED COPPER TUBE(IGT)，是指外表面光滑，内表面具有一定数量，一定规则螺纹的内螺纹TP2紫铜管。
由于内螺纹铜管内表面积的增加，所以它的导热性能要比光管提高百分之二十到三十。
随着世界能源紧张和国内能效比空调准入制度的实行，内螺纹铜管将会被广泛应用到空调制冷行业中。
2发展简史内螺纹铜管的发展大致经历了如下几个发展阶段：（1）山型齿内螺纹管；（2）梯型槽内螺纹管；（3）顶角型内螺纹管；（4）细高齿型内螺纹管。
（又称瘦高齿内螺纹铜管）目前，国外又陆续推出了高低齿齿型、齿顶开槽、双旋向等内螺纹管。
3传热性能按照国标GB/T20928-2007中的要求，内螺纹铜管产品按照产品名称、牌号、状态、外径、底壁厚、齿高加齿顶角、螺旋角、螺纹数和标准编号的顺序表示：示例1：TP2 M2 φ9.52×0.30+0.20-53-18/60 GB/T20928-20072、（用TP2制造的，供应状态为M2，外径为9.52mm，底壁厚为0.30mm，齿高为0.20mm，齿顶角为53度，螺旋角为18度，螺纹数为60的无缝内螺纹盘管，）标记为：无缝内螺纹盘管TP2 M2 φ9.52×0.30+0.20-53-18/60 GB/T20928-20072、内螺纹铜管尺寸参数及对其传热性能的影响（1）外径早期空调换热器中使用得较普遍的铜管直径为9.52mm左右，进入1990年以后一些空调器生产企业已经将换热器的传热管管径细化成7.0mm，其中蒸发器管径细化的现象最为普遍。
这种细管径的换热器，由于管与管之间距离缩小，使得肋片效率提高、传热有效面积增加、空气流过时的流动阻力减小，强化传热。
1995年以后，一些家用空调器生产企业又将传热管的管径进一步细化为6mm，甚至5mm，传热效率又进一步提高，尤其是在应用于替代制冷剂R410A的室内机时，由于R410A制冷剂系统的压力比R22的高1.6倍左右，使用细径管有利于提高安全可靠性。
