人教版 九年级物理 第17章 欧姆定律 培优训练
人教版九年级物理第17章欧姆定律培优训
练
一、选择题（本大题共10道小题）
1. 关于欧姆定律，下列说法中正确的是( )
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，导体的电阻也为零
2. 图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是( )
3. 在“伏安法测电阻”的实验中，下列操作有问题的是( )
A．连接电路过程中，开关应断开
B．电流表与被测电路串联，电压表与被测电路并联
C．闭合开关前，滑动变阻器阻值要调到最大
D．试触时发现电流表指针反向偏转，电压表正常，只需断开电路，将电源正、负极对调
4. 如图是研究并联电路电流特点的实物图．电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时()
A. 甲表示数不变，乙表示数变大
B. 甲表示数变小，乙表示数变大
C. 甲表示数变大，乙表示数不变
D. 甲表示数变小，乙表示数不变
5. (多选)如图所示，电源电压为5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则对甲、乙两表及其示数推断正确的是( )
A．甲是电压表，乙是电流表
B．甲是电流表，乙是电压表
C．甲的示数是1 A，乙的示数是5 V
D．甲的示数是5 V，乙的示数是1.5 A
6. 如图所示电路，电源电压保持不变。
当开关S闭合时，电流表示数为0.8 A；开关S断开后，电流表的示数改变了0.5 A。
则R1与R2的阻值之比为( )
A．13∶5 B．3∶5
C．5∶3 D．5∶8
7. 如图所示的电路，电源电压保持不变，R1=10 Ω。
闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25 A;把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是()
A.滑片P在最右端时，通过R1、R2的电流之比为5∶8
B.滑片P在最右端时，R1、R2两端电压之比为3∶1
C.滑动变阻器的最大阻值为40 Ω
D.电源电压为10 V
8. 如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为ΔU1、ΔU2，电流表示数的变化量为ΔI，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为ΔP1、ΔP2。
则下列判断正确的是()
A.ΔP1+ΔP2=ΔI2(R1+R2)
B.|ΔU1|>|ΔU2|
C.+=R1+R2
D.|ΔU1|<|ΔU2|
9. (多选)如图所示电路中，电源电压U保持不变，当滑动变阻器的滑片P从a端向b端移动的过程中，两只电压表V1、V2的示数变化量的绝对值分别为ΔU1、ΔU2。
电流表示数变化量的绝对值为ΔI。
则下列说法不正确的是()
A.ΔU1与ΔU2的数值相同
B.ΔU1与ΔI的比值变小
C.ΔU1与ΔI的比值变大
D.ΔU2与ΔI的比值不变
10. 如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后．判断正确的是()
A. 同时闭合S1、S2，电流表示数变大，灯变亮
B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变
C. 同时闭合S1、S3，电压表示数不变
D. 断开S1，只闭合S2，电流表、电压表示数都变大
二、填空题（本大题共7道小题）
11. 如图甲所示电路，电源电压保持不变，闭合开关S，滑动变阻器R′的滑片P 在a点时，电流表示数为0.5 A，将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示，则R＝________Ω，电路消耗的最小功率为P＝________W.
12. 串联电路中，若R1∶R2＝5∶2，则通过两个电阻的电流之比是________，R1与R2两端的电压之比是________．
13. 如图是甲、乙两导体的电流与电压关系图像，由图可得乙的电阻是______Ω，
若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U
甲∶U
乙
＝
________.
14. 如图2所示，电源电压U保持不变。
当滑动变阻器的滑片在a端时，电压表的示数为2 V；当滑片滑到b端时，电压表的示数为1 V。
则电阻R1的阻值与滑动变阻器R2的最大阻值之比为________。
15. 在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤，原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。
在秤盘上增加重物后，电流表示数，电压表示数。
(均选填“变大”“变小”或“不变”)
16. 甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2 Ω。
现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图17－2－1所示的电路进行测量。
当电压表的示数为3.0 V时，电流表的示数为0.5 A，则短路位置到甲地的距离为______
__m。
17. 有一个阻值看不清的电阻R x，要测出它的电阻值，如图所示是小虎做这个实验所连接的实物图，请你指出其中的三个错误或不妥之处。
①__________________________________________________________________ _；
②________________________________________________________________；
③____________________________________________________________。
三、实验题（本大题共2道小题）
18. 小明同学用如图所示的电路做“伏安法测电阻”的实验。
请你帮他完成下列内容：
(1)电源电压为3 V，R的阻值约为5 Ω，滑动变阻器两只，规格分别是R1“0.2 A 50 Ω”和R2“1 A 20 Ω”，电流表一只(量程为0～0.6 A和0～3 A)，电压表一只(量程为0～3 V和0～15 V)。
实验时，为了使测量更精确，电压表应选______ __量程，电流表应选________量程，滑动变阻器应选用_____________________ ____________________________。
(2)伏安法测电阻实验中，滑动变阻器起到的作用有________。
A．保护电路
B．改变电路中的电流
C．改变待测电阻阻值
D．改变待测电阻两端的电压
(3)实验中进行多次测量并求平均值作为测量结果，这样做的目的是___________ _。
19. 有两只阻值未知的定值电阻R1、R2。
(1)图甲是用伏安法测R1阻值的实物电路，电源电压恒为3 V，滑动变阻器最大阻值为10 Ω。
①图甲中有一根导线连接错误，请在该导线上画“×”并在图上改正。
(所画的导线用实线且不能交叉)
②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是(填字母)。
A.滑动变阻器断路
B.R1断路
C.R1短路
③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2 V时，电流表示数如图乙所示，则待测电阻R1=Ω。
④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有(填序号)。
实验序
U/V I/A R1/Ω
号
1 0.8 0.2
2 1.6 0.4
3 1.9 0.475
(2)图丙是能巧测R2阻值的实验电路图。
图中R为电阻箱，R0为定值电阻(阻值
未知)。
要求仅利用电阻箱示数表示R2的阻值。
请在空白处填上适当内容。
①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下;
②将开关接b，调节，保持不变，记下;
③则R2=。
四、解答题（本大题共2道小题）
20. 如图所示电路中，电源电压恒为30 V，电阻R1为15 Ω.同时闭合开关S1、S2时，电流表的示数为2.5 A．求：
(1)通过电阻R1的电流；
(2)电阻R2的阻值．
21. 有两只灯泡，A灯“6 V 6 W”、B灯“6 V 3 W”，A和B中电流随两端电压变化关系的图像如图甲所示．
(1)将A、B并联后接在6 V电源两端，求干路上的电流；
(2)将A、B串联后接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；
(3)将A与一个滑动变阻器R(20 Ω 2 A)串联后接在6 V电源两端，如图乙所示，
调节滑动变阻器，当滑动变阻器的功率为A灯功率的两倍时，求滑动变阻器的功率．。

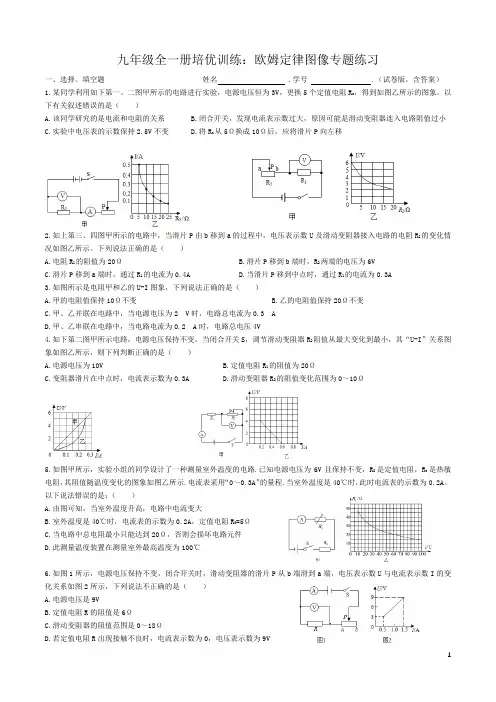

人教版九年级全一册培优训练第十七章欧姆定律图像专题练习(试卷版含答案)
九年级全一册培优训练：欧姆定律图像专题练习一、选择、填空题姓名 .学号 .（试卷版，含答案）1.某同学利用如下第一、二图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。
以下有关叙述错误的是（）A.该同学研究的是电流和电阻的关系B.闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小C.实验中电压表的示数保持2.5V不变D.将R x从5Ω换成10Ω后，应将滑片P向左移2.如上第三、四图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。
下列说法正确的是（）A.电阻R1的阻值为20ΩB.滑片P移到b端时，R2两端的电压为6VC.滑片P移到a端时，通过R1的电流为0.4AD.当滑片P移到中点时，通过R1的电流为0.3A3.如图所示是电阻甲和乙的U-I图象，下列说法正确的是（）A.甲的电阻值保持10Ω不变B.乙的电阻值保持20Ω不变C.甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 AD.甲、乙串联在电路中，当电路电流为0.2 A时，电路总电压4V4.如下第二图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U-I”关系图象如图乙所示，则下列判断正确的是（）A.电源电压为10VB.定值电阻R1的阻值为20ΩC.变阻器滑片在中点时，电流表示数为0.3AD.滑动变阻器R2的阻值变化范围为0～10Ω5.如图甲所示，实验小组的同学设计了一种测量室外温度的电路.已知电源电压为6V且保持不变，R0是定值电阻，R t是热敏电阻，其阻值随温度变化的图象如图乙所示.电流表采用“0～0.3A”的量程.当室外温度是40℃时，此时电流表的示数为0.2A。
以下说法错误的是：（）A.由图可知，当室外温度升高，电路中电流变大B.室外温度是40℃时，电流表的示数为0.2A，定值电阻R0=5ΩC.当电路中总电阻最小只能达到20Ω，否则会损坏电路元件D.此测量温度装置在测量室外最高温度为100℃6.如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是（）A.电源电压是9VB.定值电阻R的阻值是6ΩC.滑动变阻器的阻值范围是0～18ΩD.若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7.如下第一、二图甲所示，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变。
人教版九年级物理上学期培优精练卷第十七章欧姆定律
物理9年级上 第十七章 欧姆定律(说明:本试卷为闭卷笔答,答题时间90分钟,满分80分)题号 一 二 三 总分 得分第Ⅰ卷 选择题(共30分)一、选择题(本大题共10个小题,每小题3分,共30分。
在每小题给出的四个选项中,只有一项符合题目要求,请选出并将其字母标号填入下表相应的方框内)题号 12345678910 选项1.家中每多使用一盏照明灯,则家庭电路的( ) A.总电流变小B.总电流变大C.总电阻变大D.总电阻不变2.关于欧姆定律,下列说法正确的是( )A.当导体两端的电压增大为原来的2倍时,体的电阻也增大为原来的2倍B.当通过导体的电流增大为原来的2倍时,导体的电阻减小为原来的12C.通过导体的电流若为零,该导体的电阻也为零D.对某一段导体来说,通过导体的电流跟导体两端的电压成正比3.已知R 2<R 1,将R 1、R 1按下列选项中的四种不同接法接到同一电源的两极间,则电路中电流最大的是( )4.a 、b 为两段材料、长度均相同,但横截面积不同的电阻丝。
将它们按如图所示串联在电路中,下列说法正确的是( )A.电阻丝a 的阻值较大B.两电阻丝串联后,总阻值变大C.流过电阻丝a 的电流较大D.电阻丝a 两端的电压较大5.在如图所示的电路中,R 1=20Ω,R 2=60Ω。
闭合开关S 后,电压表V 1与V 2的示数之比是( )A.1:3B.3:1C.1:4D.4:16.下列选项中的四个图像,能正确描述电压一定时电流随电阻变化关系的是( )7.在如图所示的电路中,电源电压保持不变。
当开关S闭合,滑动变阻器的滑片P向左移动时,电流表和电压表示数的变化情况是( )A.电流表的示数变小,电压表的示数变小B.电流表的示数变大,电压表的示数不变C.电流表的示数变大,电压表的示数变大D.电流表的示数变小,电压表的示数不变8.灯L1和L2正常工作时的电压均为6V,如图甲是通过两灯的电流随其两端电压变化的曲线。
九年级物理《17.2欧姆定律》状元培优同步训练题(人教版附答案)
九年级物理《17.2欧姆定律》状元培优同步训练题（人教版附答案）一、选择题1、由欧姆定律公式I=变形得R=，结合所学电学知识，判断下列说法正确的是（）A、导体的电阻跟通过导体的电流成反比B、如果导体被拉长，则其电阻将变小。
C、如果通过导体的电流变小，导体的电阻将变大。
D、导体两端电压增大时，电流也增大，但其比值不变2、有两个电阻，阻值分别为30Ω和10Ω，把它们串联起来，其总电阻是（）A．40Ω B．30Ω C．20Ω D．7.5Ω3、由欧姆定律公式可知（）A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示4、如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（）A．灯泡L2灯丝断了 B．滑动变阻器短路了C．灯泡L2短路了D．滑动变阻器接触不良5、如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的 B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大 D．油位越低，R两端的电压越小6、如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大 B．变大，变小 C．变小，变小 D．变小，变大7、压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（）8、在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）A．灯泡L1开路 B．灯泡L2开路 C．灯泡L2短路 D．电流表短路9、如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路10、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小 B．电压表的示数变小 C．电流表的示数不变 D．电压表的示数变大11、如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小12、为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。
2020人教版九年级全一册培优训练：第十七章《欧姆定律》专题练习
九年级全一册培优训练：第十七章《欧姆定律》专题练习1.如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＜R2，E为电压恒定的电源.当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0，A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为△I0、△I1，△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为△U0，△U1、△U2。
则下列说法中正确的是（）A.△U0＞△U1=△U2B.△I0＞△I1＞△I2C.△U0=△U1＞△U2D.△I0＜△I1＜△I22.如图甲是某生产流水线上的产品输送及计数装置示意图.其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响），水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住，若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。
已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω.则（）A.有光照射时光敏电阻R1的阻值为400ΩB.有光照射和无光照射时保护电阻R2两端的电压之比为1：2C.有光照射和无光照射时光敏电阻的阻值之比为1：2D.每0.5h通过S与R1之间的产品个数为3000个3.如图所示的电路，电源电压不变，下列说法错误的是（）A.只闭合S，滑片P向左移，电压表V1示数变大，电路总功率变大B.只闭合S，滑片P向左移，电压表V2示数变化量与电流表A示数变化量的比值不变C.先闭合S，保持滑片在最右端，再闭合S1，电压表V1示数变小，V2示数变大D.先闭合S，保持滑片在最右端，再闭合S1，电压表V2示数与电流表A示数的比值变大4.如图所示的电路中，电路元件及连接均完好，电源电压恒为3V，小灯泡L1、L2和L3各自正常工作时流过的电流均为0.3A，下列说法错误的是（）A.开关S1和S2断开，电压表的示数为3V，再闭合S2，电压表示数不变B.开关S1和S2断开，电流表A1测L2的电流，再闭合S2，A1仍测L2的电流，A1示数不变C.先将开关S1和S2均闭合，再同时断开S1和S2电流表A1和A2示数均变小D.开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，电流表A1的示数为0.6A5.如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。

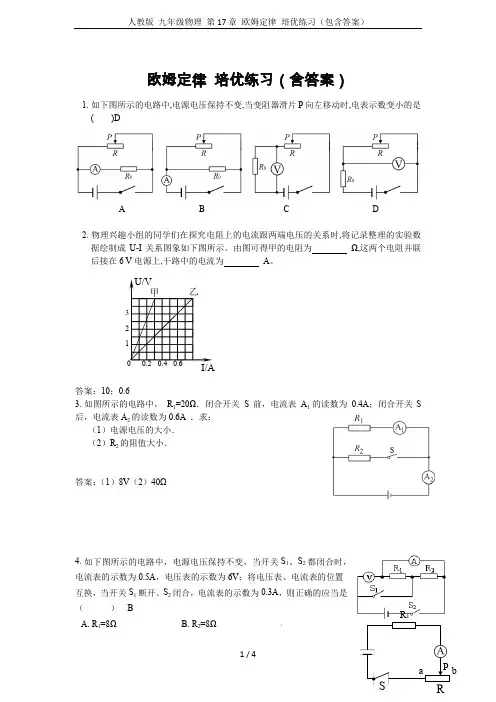

人教版 九年级物理 第17章 欧姆定律 培优练习(包含答案)
