车速表检验台期间核查记录
测量设备标准物质期间核查程序(含表格)
文件制修订记录1目的通过参考标准的使用，实现测量设备（标准物质）的控制，保持其技术指标符合要求，达到检定/检测结果的准确、可靠。
2适用范围本所在用的计量标准装置（器组）、检测仪器设备、标准物质等测量设备在相邻的两次周期检定或校准的时间间隔内进行的运行核查，或期间核查。
3职责3.1 业务办公室负责《期间核查计划》的编制、组织实施和记录的存档。
3.2 检测室负责编制《期间核查方案》，并承担运行检查工作。
3.3 所技术负责人负责审批期间核查的计划、方法和报告，并组织实施。
3.4 所质量负责人负责期间核查工作的质量监督。
4 工作程序4.1 期间核查的条件：a)关键性的测量设备；b)频繁使用的测量设备；c)使用条件恶劣的测量设备；4.2 每年年底业务办公室根据本程序4.1条确定需进行期间核查的测量设备（标准物质），编制《期间核查计划》，计划内容应包括：仪器设备的名称、编号、型号规格，进行期间核查的时间、地点、检查项目、检查方法、结果的判定原则、执行人等经所技术负责人审批后实施。
4.3 检测室主任根据《期间核查计划》组织有关人员编制《期间核查方案》，报所技术负责人审批后实施。
《期间核查方案》中应明确检查方法、检查间隔及测量结果的评价方法。
4.4 期间核查方法可采用下列中的一种:4.4.1 重复性实验法（检查参数可用标准差、极差或平均值）根据测量设备对不确定度的贡献或其计量性能要求，确定规定条件下重复性实验结果的控制限σˆ（将标准差的±2倍设为控制线），用一稳定被测对象（或样品）在规定条件下作重，若满足复性试验，由贝塞尔公式可得到单次实验标准差sis≤σˆi即说明被检查设备受控。
可将该设备的每次检查结果描绘于控制图，以便观察其变化情况。
控制图如下所示：s iσˆ重复性试验法也可采用极差控制限R 或者算数平均值控制限X max 、X min 进行检查，即用一稳定被测对象（样品）在规定条件下作重复性实验得到观测列x i （i ＝1，2，…，n ），若满足x max －x min <R 或者 X min ≤-x ≤X max即说明被检查测量设备受控，也可将每次检查结果描绘于相应的控制图，以便观察其变化情况。
期间核查记录
计量标准器最大允许误差(△)或扩展不确定度 U (k=2)
FJC-V
仪器编号
核查标准
规格型号
仪器编号
1、设备经高一级计量标准检定或校准后,立即进行一组附加测量,将参考值赋予核查标准 ys。 即用被核查对象测量核查标准得到值，由检定证书或校准证书查找到相应的示值误差δ ，用 公式 ys= y 0 -δ 确定参考值 ys
y n -ys ≤U 或Байду номын сангаасy n -ys ≤△为判定依据。
核查人员
核查条件
测量 值y 测量次数 核查 时 间
年 月 日 月
年 日 月
年 日 月
年 日 月
年 日
ys
1 2 3 4 5 6 7 8 9 10 平均值 结果
y1
y2
y3
y4
核查方法
2、三个月后，进行第一次期间核查，测量并记录 10 次重复测量的数据，得到算术平均值 y1 3、每隔三个月重复上述期间核查步骤，直到 n 次检查，取其算术平均值为各次核查数据 yn 4、以被核查的测量仪器的最大允许误差(△)或 计量标准 的扩展不确定度 U (k=2)确定核 查控制的上、下限,用每次核查数据变化量
机动车检验机构检测设备期间核查规范期间核查表格示范
GB/T 37536-2019机动车检验机构检测设备期间核查规范（检测设备期间核查表格示例）车速表检验台期间核查记录编号：轴(轮)重仪期间核查记录编号：滚筒反力式制动检验台期间核查记录平板式制动检验台期间核查记录编号：侧滑检验台期间核查记录编号：前照灯检测仪期间核查记录编号：被核查仪器设备名称前照灯检测仪型号规格出厂编号最大允许误差MPE:±15% 周期检定/校准起止时间其他参加比对仪器设备名称前照灯检测仪型号规格出厂编号准确度等级/不确定度/最大允许误差名称前照灯检测仪型号规格出厂编号准确度等级/不确定度/最大允许误差被测样品名称试验车辆型号规格出厂编号准确度等级/不确定度/最大允许误差测量过程描述：采用多台套比对法核查。
用被核查的前照灯检测仪对试验车辆进行测量，得到测量值I1。
然后用其他几台前照灯检测仪分别对该试验车辆进行测量，得到测量结果I2、I3。
从而得到平均值，计算E n值。
被核查前照灯检测仪测量值I1；其他参加核查的前照灯检测仪测量值I2;其他参加核查的前照灯检测仪测量值I3;数据分析判断及结论：技术负责人签字：年月日底盘测功机期间核查记录汽车排放气体测试仪期间核查记录编号：透射式烟度计期间核查记录编号：传递测量法期间核查报告被核查仪器设备名称型号规格出厂编号最大允许误差周期检定/校准起止时间所使用的高准确度等级仪器设备名称型号规格出厂编号准确度等级/不确定度/最大允许误差测量过程描述：采用传递测量法核查。
使用高等级的仪器设备[其某一参数的示值误差的不确定度（或最大允许误差）小于被核查的仪器设备的不确定度（或最大允许误差）的1/3]对被核查仪器设备进行核查。
本次核查日期核查人核验人核查环境条件温度：℃相对湿度： %高准确度等级核查仪器示值测量值平均值示值误差1 2 3数据分析判断及结论：依据判定。
技术负责人签字：年月日标准物质法期间核查报告被核查仪器设备名称型号规格出厂编号最大允许误差周期检定/校准起止时间所使用的标准物质名称型号规格出厂编号准确度等级/不确定度/最大允许误差测量过程描述：采用标准物质法核查。
GB37536机动车检测设备期间核查记录表格
数据分析判断及结论：
技术负责人签字：
年 月 日
底盘测功机期间核查记录
编号：
被核查
仪器设备
名称
底盘测功机
规格型号
出厂编号
最大允许误差
扭力：MPE：±1.0%
速度：MPE：±0.5%
周期检定/校准起止时间
所使用的高
准确度等级
仪器设备
名称
砝码转速表
型号规格
出厂编号
准确度等级/不确定度/最大允许误差
技术负责人签字：
年 月 日
前照灯检测仪期间核查记录
编号：பைடு நூலகம்
被核查
仪器设备
名称
前照灯检测仪
规格型号
出厂编号
最大允许误差
MPE:±0.2m/km
周期检定/校准起止时间
其他参加比
对仪器设备
名称
前照灯检测仪
规格型号
出厂编号
准确度等级/不确定度/最大允许误差
名称
前照灯检测仪
规格型号
出厂编号
准确度等级/不确定度/最大允许误差
采用传递测量法核查，根据JJG 906-2015要求，使用砝码（或测力仪）对滚筒反力式制动检验台进行示值误差测量，记录核查点左（右）制动台示值误差。
本次核查日期
核查人
核验人
核查环境条件
温度： ℃ 相对湿度： %
1
2
3
示值
误差
平均值
%
砝码/测力仪示值
Kg/KN
制动台示值
DaN
示值
误差
%
砝码/测力仪示值
本次核查日期
核查人
核验人
期间核查记录表
尾气分析仪期间核查记录表制造厂家浙大鸣泉型号规格MQW-50A出厂编号12030049测量范围CO:0.00---15.00(×10-2VOL)CO2: 0.00---18.00(×10-2VOL)HC: 0---9999(×10-6VOL)O2: 0.00---25.00(×10-2VOL)NO: 0---5000(×10-6VOL)分辨力CO:0.01(×10-2VOL)CO2: 0.012VOL)HC: 1(×10-6VOL)O2: 0.022VOL)NO: 1×10-6VOL)制造日期2012.3.16核查日期环境温度℃环境湿度% RH仪器运行□正常，□不正常仪器证书编号有效日期核查使用标准器具名称/型号标准气体编号/计量特性52404121、52404202证书编号/有效日期有效期至2016.7.13通用技术要求铭牌清晰且标明名称、型号、生产单位；外观完好、操作按钮灵活可靠；取样探头、导管无破裂、漏气和堵塞现象；计算机显示、仪表显示与打印机的一致性满足要求计量管理标志、计量性能标志取样探头满足400mm，并且有紧固保持位取样导管4m-6m长测量点校准气体标准值仪表示值示值误差第一次第二次第三次平均值绝对误差相对误差HC201 ppm最大示值误差1CO0.500%CO2 3.60%O2----NO300 ppm2HC3220ppmCO8.00%CO212.0%O2----NO3000ppm结论排气取样系统气密性是否符合技术要求核查结果核查的技术依据：依据JJG688-2007《汽车排放气体测试仪》检定规程制定；核查员：核验员：滤纸式烟度计期间核查记录表制造厂家型号规格YD-1出厂编号测量范围s分辨力制造日期核查日期环境温度℃环境湿度% RH仪器运行□正常，□不正常仪器证书编号有效日期核查使用标准器具名称/型号编号/计量特性证书编号/有效日期通用技术要求铭牌清晰且标明名称、型号、生产单位；计量管理标志、计量性能标志仪表显示清晰，无缺损现象配有计算机控制的仪表示值与计算机示值（或打印值）满足要求方法：将示第零点漂移的标定值调至满量程的4%，每隔20min记录一次烟度计起始值Di连续60min，共记录三次，按下式计算零点漂移So不得±2%，So= (D2-Di)/ A ×100%满量程A(Rb)60min内偏最大示值D2(Rb)第20min的起始示值Di(Rb)第40min的起始示值Di(Rb)60min的起始示值Di(Rb)零点漂移So（%）重复性标定（%）方法：用5Rb左右卡连续测5次（Ci）取其偏离平均值（S）最大的值（C）按下式进行最大偏差计算：不得大于2%Sr=(C-S)/A×100%烟度卡标准值(Rb)Ci(Rb)偏离最大示值重复性误差Sr（%）12345平均方法：经5Rb左右卡校准后，对约Rb：3、5、7烟度卡进行测量，重复3烟度卡标烟度计示值(Rb)示值误差值示值误差标定（%）次，各平均值（Sn）与相应标准值的偏差按下式计算：不得超过±3%（F·S）(Sn-Bn)/A×100%准值(Rb)123平均Sn绝对误差相对误差核查结果核查的技术依据：JJG847-2011《滤纸式烟度计检定规程》制定核查员：核验员：不透光烟度计期间核查记录表制造厂家浙大鸣泉型号规格MQY-200出厂编号12020021测量范围N:0---99.90%K:0---16.08m-1转速:300---9999rpm分辨力N:0.01%K:0.01m-1转速:300---9999rpm制造日期核查日期环境温度℃环境湿度% RH仪器运行□正常，□不正常仪器证书编号有效日期核查使用标准器具名称/型号标准滤光片/ ,电子秒表/编号/计量特性24190/U=0.2Rb，277882/合格，5k23/B级证书编号/有效日期通用技术要求铭牌清晰且标明名称、型号、生产单位；计量管理标志、计量性能标志仪表显示清晰，无缺损现象配有计算机控制的仪表示值与计算机示值（或打印值）满足要求零位漂结果要求零位漂移不得超过±0.08仪器示0 min20 min40 min60min最大判定移值漂移光吸收系数Km-1不透光度N 示值误差结果要求示值误差不得超过±2.0%标准不透光度值N%仪表示值%判定123平均值示值误差核查结果核查的技术依据：JJG976-2010《透射式烟度计检定规程》制定核查员：核验员：底盘测功机期间核查记录表设备生产厂家济南新凌志设备型号设备出厂编号0955核查日期外观及相关技术是□ 否□计量检定序号项目指标合格1底盘测功机自测力传感器校准基本惯量测试寄生功率测试加载滑行测试响应时间测试2滚轴线速度测试设定值（km/h）显示值（km/h）测量值(km/h)均值(km/h)绝对误差(km/h)相对误差（%) 2548结论合格□注：滚轴线速度误差在±0.2 km/h或±0.5%范围内；以上任意检测项目不合格，则结论不合格。
汽车检测仪器设备期间核查

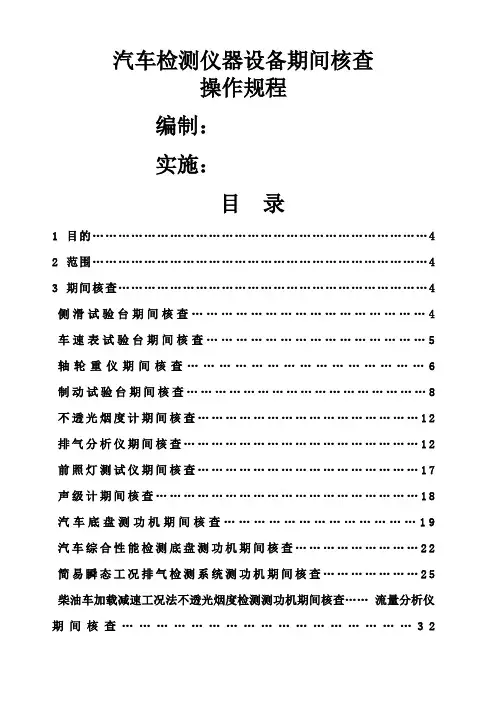

汽车检测仪器设备期间核查操作规程编制：实施：目录1 目的 (4)2 范围 (4)3 期间核查 (4)侧滑试验台期间核查 (4)车速表试验台期间核查 (5)轴轮重仪期间核查 (6)制动试验台期间核查 (8)不透光烟度计期间核查 (12)排气分析仪期间核查 (12)前照灯测试仪期间核查 (17)声级计期间核查 (18)汽车底盘测功机期间核查 (19)汽车综合性能检测底盘测功机期间核查 (22)简易瞬态工况排气检测系统测功机期间核查 (25)柴油车加载减速工况法不透光烟度检测测功机期间核查......流量分析仪期间核查 (32)4 实施 (34)附：期间核查记录表 (35)附录1侧滑检验台核查记录 (35)附录2车速表检验台核查记录 (36)附录3轴轮重仪核查记录 (37)附录4制动检验台核查记录 (39)附录5不透光度计标定核查记录 (39)附录6废气分析仪核查核查记录稳态工况法 (40)废气分析仪核查记录双怠速法 (41)H C/C O气体测试仪 (42)附录7前照灯检测仪核查记录 (43)附录8声计级核查记录 (45)附录9不透光度计核查记录 (46)滤纸烟度计校准A (47)滤纸式烟度计B (48)附录10扭力传感器核查记录A (49)扭力传感器核查记录B (50)附件11温湿度、大气压校准 (51)附件12期间核查记录核查标准法 (52)附件13期间核查记录设备比对法 (53)汽车检测仪器设备期间核查操作规程1 目的为了本检测站主要仪器设备保持正常状态,确保提供给检测结果的质量,本站对所有主要仪器设备实行运行中检查期间核查,特制定本作业指导书;2 范围本作业指导书适合侧滑检验台、车速表检验台、轴轮重仪、制动检验台、不透光烟度计、排气分析仪、测功机等主要仪器设备的运行中检查;规定了每一台仪器核查的技术依据、项目及要求、标准仪器设备、方法、周期;当仪器设备出现异常现象或修理、调整后,必须依照本作业指导书的要求进行核查;3 期间核查侧滑检验台期间核查1 技术依据：国家计量检定规程JJG908-2009滑板式汽车侧滑检验台检定规程;2 核查项目及要求：零值误差：不大于±km;零点漂移：每隔5min观察1次,15min内不大于km; 示值误差不超过±km; 示值重复性误差：不超过km;3 核查用仪器设备：百分表0～10mm,2级±2%4核查方法：在左台或右台安装好百分表和挡板,计算机进入标定界面,选点标定状态,点清零键,用微动工具缓缓推动滑板,当侧滑台示值为3m/k m、5m/km、7m/km时,分别读取百分表示值;向内、向外各重复3次,按下式计算示值误差：△i=xi－Si/L式中：△i——第i测量点的示值误差m/km；xi——第i测量点的侧滑台示值m/km；Si——第i测量点百分表3次示值的平均值mm； L——滑板沿机动车辆行进方向的纵向长度m; 以上各测量点示值误差不超过±km; 左右台分别标定;选点停止状态,结束核查工作;5核查周期侧滑台的核查周期一般为6个月;车速表检验台期间核查1 技术依据：国家计量检定规程JJG909-2009滚筒式车速表检验台检定规程;2 核查项目及要求：零值误差：不大于±h; 零点漂移：15min内不大于±h; 车速台示值误差不超过±3%;3 核查用仪器设备：测转速仪60km/h以上±%2000r/min以上;电子计数4 核查方法：将汽车驱动轮安置在车速台滚筒上,并做好安全防护工作;计算机进入软件标定界面,选中“车速”,点击“标定”,就进入车速标定界面;选中“标定状态”,点击“清零”,由汽车驱动车速台滚筒稳步加速旋转,在车速台示值分别约为40km/h时用测转速仪测量实际速度转速;重复测量3次,按下面公式计算各点每次示值误差：δ=V/Vo－1100%式中：δ——车速台示值误差； V——车速台示值km/h； Vo——测速仪测量速度值km/h;δ=V·105/6πDn－1100%式中：n——转速仪测量转速值r/min；D——车速台主滚筒标称外径mm;将各点3次测量计算出的示值误差取以平均值作为该点核查值,应符合不超过±3%的要求;5 核查周期车速表检验台核查周期一般为6个月;轴轮重仪期间核查(1)技术依据：国家计量检定规程JJG1014-2006轴轮重仪检定规程机动车安全检测设备GB/T 轴轮重仪检定技术条件2 核查项目及要求：空载变动性：不大于%Max; 零点漂移：30min内不大于%Max;示值误差：当测量值不大于10%：±%,测量值大于10%：±2%;重复性误差：不大于该秤量点最大允许误差绝对值的二分之一;示值间差：不大于该秤量点最大允许误差的绝对值;3 核查用仪器设备：用砝码核查的;一组轴轮重仪要求2000kg砝码,准确度±%; 或用测力传感器核查的;压力传感器测量范围不小于轴轮重仪50%,准确度为2级;反力架、千斤顶等核查用辅助工具;4核查方法：进入计算机软件标定界面,选中“制动”轴重与制动在同一标定界面,点击“标定”,就进入轴重标定界面,选中“线性标定”,以及“标定项目”中的左或右重量,然后选中“标定状态”,点击“清零”,接着开始对台体加力,并观察计算机示值;a. 用砝码核查按选定测试点加载砝码,示值误差按下式计算：△i=x i－m i g100%/ m i g式中：△I——第i测量点示值误差；xi——第i测量点轴轮重仪三次示值的平均值N；mi——第i测量点加载砝码质量值kg；g——核查地区重力加速度m/s2;b. 用测力传感器核查;当现场核查条件有限时,允许采用压力传感器核查;安置反力架、压力传感器及千斤顶等; 通过千斤顶施加载荷,在压力传感器示值达到测试点时,读取轮重仪示值;按下式计算轮重仪示值误差：式中：△i——第i测量点示值误差；x i——第i测量点轴轮重仪三次示值的平均值应去除压力传感器、千斤顶、衬板等载荷值N；A i——第i测量点时压力传感器仪表示值N;在轴轮重仪台面上依次叠放千斤顶、压力传感器及反力架,并保持压力通过传感器轴线垂直作用在承载台板上;通过改变千斤顶作用力,读取压力传感器及轴轮重仪示值,按上式计算轴轮重仪示值误差;5核查周期核查周期一般为6个月;制动检验台期间核查1 技术依据：国家计量检定规程JJG 906-2009滚筒反力式制动检验台检定规程;机动车安全检测设备GB/T 滚筒反力式制动试验台检定技术条件2 核查项目及要求：空载变动性：±%额定承载质量≤3t的制动台；±%额定承载质量＞3t的制动台零点漂移：30min内不大于±% ;示值误差：±或各测试点给定植的±3% 额定承载质量≤3t的制动台；±或各测试点给定植的±3%额定承载质量＞3t的制动台; 这里m为额定承载质量,mg为额定载荷; 重复性误差：2%; 示值间差：3%;示值误差制动力不大于4%的：不超过±%；制动力大于4%的：不超过±5%;注：13t制动台满量程为40000N,3t制动台为10000N;3 核查用仪器设备：制动台标定支架及砝码,砝码准确度±%;4核查方法：将标定支架用连接销固定在测力臂上,用调平螺栓调整至支架上平面水平;核查前必须断开滚筒电机的电源以确保安全;计算机进入软件标定界面,选中“制动”轴重与制动在同一标定界面,点击“标定”,就进入制动标定界面,选中“线性标定”,以及“标定项目”中的左或右制动,然后选中“标定状态”,点击“清零”,待计算机显示稳定后,给吊蓝分别逐步加砝码至25kg,50kg,100kg,200kg;然后逐级减载至零;重复3次,分别读取各点相应的制动台示值;或按制动台满量程的4%,20%,100%根据实际使用情况,另选择几个测量点,以保证总测量点数不少于6点逐级加载至满量程；然后逐级减载至零;重复3次,分别读取各点相应的制动台示值;各测量点示值误差的计算：采用测力仪核查时：式中：△i——第i测量点绝对示值误差；f i——第i测量点时制动台3次示值增载减载分别计算的平均值NF i——第i测量点时,测力仪示值NL——测力杠杆等效力臂长mm；R——制动台主滚筒半径mm;a.对不大于4%的测量点计算示值引用误差δ=△/×100%式中：δ——示值误差;b.对大于4%的测量点计算示值相对误差采用砝码核查时：△i=f i－M i·g·L/r式中：M i——第i测量点时,加载砝码质量kg；g——核查地区重力加速度m/s2;对不大于4%的测量点按公式下面计算示值引用误差;以上各核查点示值误差均应分别符合要求;△i=fi －Mi·g·L/r式中：△i——第i测量点绝对示值误差；fi——第i测量点时制动台3次示值增载减载分别计算的平均值NMi——第i测量点时,加载砝码质量kg； g——核查地区重力加速度m/s2;L——测力杠杆等效力臂长mm；r——制动台主滚筒半径mm;5核查周期制动检验台的核查周期一般为6个月;不透光烟度计期间核查1 技术依据：国家计量检定规程JJG976-2010不透光烟度计;2 核查项目及要求：零点漂移：Ns不超过%绝对误差示值误差：不透光烟度计的Ns最大允许测量误差为±2%绝对误差; 重复性误差: Ns不超过%绝对误差;(3)核查用仪器设备：滤光片4核查方法：不透光烟度计在核查前应先用擦镜纸清洁下位机通道两端凸透镜,进入“滤光片检查”界面,按“校准”键,校准后将滤光片插入下位机底部的引导槽中,观察屏幕上显示的不透光度值,重复测量3次,分别求出各平均值与相应标准值之差,并按要求进行判定;5核查周期不透光烟度计核查周期一般为1个星期,烟度计由于使用频次很少时,核查周期可调整为1个月;排气分析仪期间核查1 技术依据：国家计量检定规程JJG688-2007汽车排放气体测试仪检定规程;2 核查项目及要求：示值误差及响应时间组份、误差、响应、相对示值误差、响应时间s、CO、CO2、HC、NO、O2、±3% ≤8s 、±3% ≤8s 、±3% ≤8s 、±4% ≤15s 、±5% ≤12s 零位漂移或量距漂移：1h内应不超过仪器示值允许误差; 重复性误差：重复性误差应不大于其示值允许误差的绝对值的1/2;(3)核查用仪器设备：CO、C3H8、CO2、NO、N2混合气体标准物质包括低量程和高量程O2、N2余量零气(4)核查方法：方法一：1 仪器完成预热后点击进入主菜单界面,选中“日常维护”进入气体校准界面;2 选择主界面—日常维护—分析仪日常鉴定—气体校准,进入气体校准界面a 点击“开始校准”按钮,废气分析仪进行调零；b 按提示将符合d规格要求的高量程气体接到校准气入口,打开标准气瓶上的阀门以及调压器上的阀门,调节其输出压力位;c 校准完成后,将符合d规格要求的低标气体到检查气入口,打开标准气瓶上的阀门以及调压器上的阀门,调节其输出压力为,当读数稳定后从通气开始至少20秒,记录气体读书和PEF;d 检定用标准气体规格如下,准确度一起要求为±1%,配比容许误差范围为±5%;3 完成检查后查看结果是否合格;如果不合格再重复以上步骤4 此方法适用于南华设备5 选择设备标定界面-五气分析仪日常标定检查-输入标称值-标定-输入检查气标称值-开始检查-完成a 点击“开始校准”按钮,废气分析仪进行调零；b 按提示将符合d规格要求的高量程气体接到校准气入口,打开标准气瓶上的阀门以及调压器上的阀门,调节其输出压力位;c 校准完成后,将符合d规格要求的低标气体到检查气入口,打开标准气瓶上的阀门以及调压器上的阀门,调节其输出压力为,当读数稳定后从通气开始至少20秒,记录气体读书和PEF;d 检定用标准气体规格如下,准确度一起要求为±1%,配比容许误差范围为±5%;6 完成检查后查看结果是否合格;如果不合格再重复以上步骤7 本方法适用于汇银设备8 选择设备标定-VMAS日常标定检查-气体标定-单点标定-输入标称值-通入标准气高标气-写标称值浓度-开始标定-气体检查-输入检查气标称浓度-开始读数-查看结果9 完成检查后查看结果是否合格;如果不合格再重复以上步骤10 本方法适用于南华设备不合格12注意事项:abc ;d方法二：仪器调零后,用标准气体对仪器进行最大允许误差核查;重复读取三次,取算术平均值,按下式计算最大允许误差:△a=Ca-Cs △b=Ca-Cs100%/ Cs式中:Ca——实际读数算术平均值；Cs——标准气体浓度值；△a——绝对误差；△b——相对误差;重复性误差是指测量数据的最大值与最小值之差和标准值之比;该计算值均应符合第2条规定的示值误差要求;核查操作步骤：1先连接好标准气瓶与调压阀,为核查作准备;2按“↓”键,进入“动作检查”界面,把光标移动到通空气选项;3按“F”键,通入空气,排净气室内的残留废气,主界面尾气项数据应符合要求; 4按“M”键,停止通入空气,仪器恢复为测量主界面;5按“↓”键,进入“动作检查”界面,把光标移动到通检查气选项,按“F”键; 6把标准气插入通检查气孔,打开标准气瓶阀门至前气压表压力约为2~5Mpa,然后慢慢开启调压阀阀门,使后气压表输出压力调整在左右,观察主界面示值;7当示值稳定后,读取主界面数值,按“M”键,停止通入检查气,仪器恢复为测量主界面,并关闭调压阀,取下通气管;8低量程和高量程分别核查,核查完成后进行一次通空气或空气调零,排净气室内的检查气;5核查周期气体测试仪CO、CO2、HC、NO核查周期一般为3个月,O2由于置信度较高核查周期可调整为6个月;前照灯检测仪期间核查1 技术依据：国家计量检定规程JJG745-2002汽车前照灯检测仪检定规程;2 核查项目及要求：发光强度光轴偏移值角为零时,发光强度的示值误差不大于±12％;光轴偏移值角±／dam±15′3 核查用仪器设备：前照灯仪校准器；钢卷尺,测量范围5m,分度值1 mm;4核查方法：安置前照灯仪校准器;a. 发光强度示值误差的核查光轴偏移值角为零时发光强度示值误差的核查：将校准器光轴偏移值角置于零;校准器的发光强度按8,10,15,20,30kcd逐次改变,并读取前照灯仪相应发光强度5个示值;重复3次,按公式1计算前照灯仪光轴偏移值角为零时的各测量点发光强度示值误差,应符合的要求;式中：δi——第i个测量点发光强度的相对示值误差,i=1, (5)I——第i个测量点前照灯仪发光强度3次读数的平均i值,kcd；I0i——第i个测量点校准器的标准发光强度,kcd;光轴偏移值角不为零时发光强度示值误差的核查b. 光轴偏移值角示值误差将校准器发光强度置于15 kcd,分别设定校准器不同的光轴偏移值角,让前照灯仪自动跟踪测量,示值稳定后读取前照灯仪光轴偏移值角的示值;分别计算示值误差;5核查周期前照灯检测仪核查周期一般为6个月;声级计期间核查1 技术依据：国家计量检定规程JJG188-2002声级计检定规程2 核查项目及要求：整机准确度不超过±2dBA;3 核查用仪器设备：声校准器,标称输出值94 dBA,2级4 核查方法：开启声校准器,置于94 dBA档,连接被核查,读取声级计示值;重复3次,按下式计算声级计整机准确度：△=x－S式中：△——声级计整机准确度,dB；x——声级计示值,dB ；S——校准器输出值,dB整机准确度测量结果不超过±2dBA;5核查周期核查周期一般为6个月;汽车底盘测功机期间核查南华底盘测功机期间核查：1 技术依据：国家计量检定规程JJG865-94汽车底盘测功机检定规程2 核查项目及要求：力检查3 核查用仪器设备：砝码 15kg 个×64 核查方法：仪器完成预热后点击进入主菜单界面,选中“功能选择项”进入功能选择界面;1 选择主界面—日常维护—测功机日常检定—力检查,进入力检查界面a 工具：标定杆,砝码6个b 工具安装：如力校准方式安装检查工具,并进行平衡调整;c 步骤：d 不安装任何校准工具,点击“开始检查”,系统将进行偏差调整；e 安装校准工具荷进行平衡调整,然后点击“下一步”系统将进行校准设备补偿；f 分别放置砝码并记录力的示值,点击“下一步”g 移去砝码荷和校准工具后点击“下一步”,系统将进行偏差调整,完成力检查;2 完成检查后查看结果是否合格;5 注意事项：ab6核查周期核查周期一般为1 技术依据：国家计量检定规程JJG865-94汽车底盘测功机检定规程2 核查项目及要求：扭矩传感器标定3 核查用仪器设备：砝码 10kg 个×94 核查方法：仪器完成预热后点击进入主菜单界面,选中“功能选择项”进入功能选择界面;1 扭力传感器标定a 工具：标定杆,砝码9个,插条b 工具安装注意：插条是否插入校准杆中c 步骤：①不安装任何校准工具,点击“开始标定”,系统将进行偏差调整;②放入拉杆,点击确定;③放入1-9号砝码;④移去1-9号砝码;⑤移去拉杆,标定完成;2 完成检查后查看结果是否合格;流程图：不合格合格5注意事项a 检查过程中对校准工具轻拿轻放;b 记录示值时勿移动校准工具;(6)核查周期核查周期一般为3个月;汽车综合性能检测底盘功机期间核查1 技术依据：国家计量检定规程JJG 653-2003测功装置检定规程;2 核查项目及要求：零值误差：综检底盘测功机不超过±1个字; 速度示值误差：综检底盘测功机不超过测试点给定值的±%; 扭力示值升程误差、回程误差：综合线底盘测功机当测量值小于1400N20%时,不超过测试点给定值的±%；当测量值大于等于1400N20%时,不超过测试点给定值的±%;3 核查用仪器设备：测转速仪60km/h以上±%2000r/min以上;电子计数测功机标定支架及砝码;4核查方法：计算机进入软件标定界面A、对速度转速核查时将汽车驱动轮安置在测功机滚筒上,并做好安全防护工作;由汽车驱动测功机滚筒稳步加速旋转,在测功机示值约为40km/h时用测转速仪测量实际速度转速;重复测量三次,按下面公式计算各点每次示值误差δ=V/Vo－1100%式中：δ——测功机速度示值误差；V——测功机速度示值km/h；Vo——测速仪测量速度值km/h;或δ=V·105/6πDn－1100%式中：n——转速仪测量转速值r/min；D——测功机主滚筒标称外径mm;将各点三次测量计算出的示值误差取以平均值作为该点核查值,应符合第2条规定的示值误差的要求;B、对扭力核查时将标定支架用连接销固定在测力臂上,用调平螺栓调整至支架上平面水平; 按空格键将扭力信号清零,待计算机显示稳定后,给吊蓝分别逐步加砝码至20kg,40kg,60kg,80kg,100kg；然后逐级减载至零,分别读取各点相应的扭力示值; 各测量点示值误差的计算：采用砝码核查时△i=fi －Mi·g·L/r式中：△i——第i测量点绝对示值误差；fi——第i测量点时扭力示值增载减载分别计算N Mi——第i测量点时,加载砝码质量kg；g——核查地区重力加速度m/s2;L——测力杠杆等效力臂长mm；R——测功机主滚筒半径mm;按下面公式计算相对示值误差综合线底盘测功机力臂比k=7 即标定杆长度L/滚动半径r：以上各核查点示值升程误差及回程误差均应分别符合要求;5核查周期测功机的核查周期一般为6个月;汽油车简易瞬态工况排放检测系统测功机1 技术依据：HJ/T 290-2006汽油车简易瞬态工况法排气污染物测量设备技术要求2 核查项目及要求：扭力零值误差：环保底盘测功机不超过±5N; 速度示值误差：环保底盘测功机不超过测试点给定值的±h或±%,取大值; 扭力示值升程误差、重复性误差、回程误差：环保底盘测功机升程误差不超过测试点给定值的±1%,重复性误差、回程误差不超过测试点的1%;环保底盘测功机恒加载滑行时间相对误差：不超过±4%; 环保底盘测功机寄生功率：不大于;3 核查用仪器设备：测转速仪精度：±%以上电子计数测功机标定支架及砝码;4核查方法：计算机进入软件标定界面A、对速度转速核查时在主界面点击“台体校准”→“车速扭力校准”按钮,进入速度转速核查界面,勾上车速信号复选框,点“清零”键将车速信号清零,待计算机显示稳定后,将变频柜置于手动控制模式,点“电机启动”按钮,接通812卡7、8通道控制信号,手动旋转频率调节旋扭,由变频柜驱动测功机滚筒稳步加速旋转,在速度示值分别约为25km/h、48km/h时用测转速仪测量实际速度转速;重复测量三次,按下面公式计算各点每次示值误差δ=V/Vo－1100%式中：δ——测功机速度示值误差；V——测功机速度示值km/h； Vo——测速仪测量速度值km/h;或δ=V·105/6πDn－1100%式中：n——转速仪测量转速值r/min；D——测功机主滚筒标称外径mm;将各点三次测量计算出的示值误差取以平均值作为该点核查值,应符合第2条规定的示值误差的要求;B、对扭力核查时将标定支架用连接销固定在测力臂上,用调平螺栓调整至支架上平面水平;核查前必须断开滚筒电机变频器的电源以确保安全;在主界面点击“台体校准”→“车速扭力校准”按钮,进入扭力核查界面,勾上扭力信号复选框,点“清零”键将扭力信号清零,待计算机显示稳定后,给吊蓝分别逐步加砝码至25kg,50kg;然后逐级减载至零;重复3次,分别读取各点相应的扭力示值; 各测量点示值误差的计算：采用砝码核查时△i=fi －Mi·g·L/r式中：△i——第i测量点升程绝对示值误差；fi——第i测量点时扭力3次示值增载减载分别计算的平均值NMi——第i测量点时,加载砝码质量kg；g——核查地区重力加速度m/s2;L——测力杠杆等效力臂长mm；R——测功机主滚筒半径mm;按下面公式计算升程相对示值误差环保线测功机力臂比k=8 标定杆长度L/滚动半径r：计算重复性误差：同一测量点增载示值最大值与最小值之差除以该测量点的标称值; 计算回程误差：同一测量点增载示值与减载示值之差除以该测量点的标称值;以上各核查点示值误差及重复性误差、回程误差均应分别符合第2条规定的要求;C、对环保线底盘测功机恒加载滑行时间核查时在主界面点击台体校准→加载滑行测试,进入加载滑行测试系统界面,滑行标定测试参数设置为速度下限：32 速度上限：48 单位km/h然后点测试按钮,系统将进行自动测试,测试完毕后点显数据按钮,显示的测量误差必须符合2规定的要求;D、对环保线底盘测功机寄生功率核查时在主界面点击台体校准→寄生功率测试,进入寄生功率测试系统界面,滑行标定测试参数设置为速度上限：56 单位km/h然后点测试按钮,系统将进行自动测试,测试完毕后显示的测量误差必须符合2规定的要求;5核查周期测功机的核查周期一般为6个月;柴油车加载减速工况法不透光烟度检测测功机期间核查1 技术依据：JJF 1221-2006汽车排气污染物检测用底盘测功机校准规范 HJ/T 292-2006柴油车加载减速工况法排气烟度测量设备技术要求 2 核查项目及要求：扭力零值误差：加载减速法底盘测功机不超过±5N; 速度示值误差：加载减速法底盘测功机不超过测试点给定值的±h或±%,取大值;扭力示值升程误差、重复性误差、回程误差：加载减速法底盘测功机升程误差不超过测试点给定值的±1%,重复性误差、回程误差不超过测试点的1%;加载减速法底盘测功机恒加载滑行时间相对误差：不超过±4%; 加载减速法底盘测功机变加载滑行时间相对误差：不超过±4%; 加载减速法底盘测功机寄生功率：不大于;加载减速法底盘测功机加载响应时间：不大于300ms,平均稳定时间：不大于600ms3 核查用仪器设备：测转速仪精度：±%以上电子计数测功机标定支架及砝码;4核查方法：计算机进入软件标定界面A、对速度转速核查时在主界面点击台体校准→车速扭力校准按钮,进入速度转速核查界面,勾上车速信号复选框,点“清零”键将车速信号清零,待计算机显示稳定后,将变频柜置于手动控制模式,点“电机启动”按钮,接通812卡7、8通道控制信号,手动旋转频率调节旋扭,由变频柜驱动测功机滚筒稳步加速旋转,在速度示值约为70km/h时用测转速仪测量实际速度转速;重复测量三次,按下面公式计算各点每次示值误差δ=V/Vo－1100%式中：δ——测功机速度示值误差；。
汽车安检设备期间核查表
编号：STJC-13-D33 重庆顺通汽车检测有限公司汽车检测线检测设备期间核查记录本参加人员:核查时间：年月日编号：STJC-14-D33 序号： 1-1汽车侧滑试验台期间核查一、核查情况：1、被核查设备情况：正常使用中1.1被核查设备名称：滑板式汽车侧滑试验台1.2型号规格：ACCH-101.3出厂编号：13111941.4生产厂家：深圳市安车检测股份有限公司1.5最大允许示值误差：≦±0.2m/km1.6检定有效期：2015年1月1 日2、用于核查的标准设备情况：完好，已检定。
2.1标准设备名称：百分表2.2型号规格：（0-30）mm2.3出厂编号：/2.4生产厂家：哈尔滨量具制造厂2.5检定有效期：2015年1月7日3、通过期间核查的技术要求：两次数据之差小于或等于设备的最大允许误差。
编号：STJC-14-D33 序号：1-2汽车侧滑试验台期间核查4．这次期间核查原始数据（百分表读数）（百分表读数）标准示值(左) 误差示值(右) 误差(m/km) (m/km) (m/km) (m/km) (m/km)±0.2 0.10 -0.10 -0.09 -0.11二、核查结果合格（）不合格（）核查人：技术负责人：编号：STJC-14-D33 序号：2-1汽车侧滑试验台期间核查一、核查情况：1、被核查设备情况：正常使用中1.1被核查设备名称：滑板式汽车侧滑试验台1.2型号规格：ACCH-101.3出厂编号：13111941.4生产厂家：深圳市安车检测股份有限公司1.5最大允许示值误差：≦±0.2m/km1.6检定有效期：2015年1月1 日2、用于核查的标准设备情况：完好，已检定。
2.1标准设备名称：百分表2.2型号规格：（0-30）mm2.3出厂编号：/2.4生产厂家：哈尔滨量具制造厂2.5检定有效期：2015年1月7日3、通过期间核查的技术要求：两次数据之差小于或等于设备的最大允许误差。
试验仪器校验、期间核查记录(全套表格)
精心整理
检(校)验证书
字第号
仪器名称
型号
制造厂
出厂编号
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
规格型号：仪器编号：
检测环境：温度℃，湿度%RH
规格型号：仪器编号：
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH
检测环境：温度℃，湿度%RH。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年月日
本次核查日期
核查人
核验人
核查环境条件
温度：℃相对湿度：%
1
2
3
示值
误差
平均值
%
转速表示值
r/min
车速表检验台示值km/h
示值误差
%
转速表示值r/min
车速表检验台示值km/h
示值误差%
转速表示值r/min
车速表检验台示值km/h
示值误差%
数据分析判断及差为±3%。本次核查的示值误差平均值为。在允许范围内，则该仪器保持检定/校准时状态。
车速表检验台期间核查记录
被核查
仪器设备
名称
车速表检验台
型号规格
出厂编号
最大允许误差
MPE:±3%
周期检定/校准起止时间
所使用的高准确度等级仪器设备
名称
转速表
型号规格
出厂编号
准确度等级/不确定度/最大允许误差
0.1级
测量过程描述：
采用传递测量法核查。根据JJG909-2009要求，使用转速表对车速表检验台示值40km/h点进行测量，记录转速表和车速表检验台示值，计算示值误差。
