结构实体钢筋保护层厚度及间距检测作业指导书2
钢筋保护层、间距、板厚检测方案(模板)

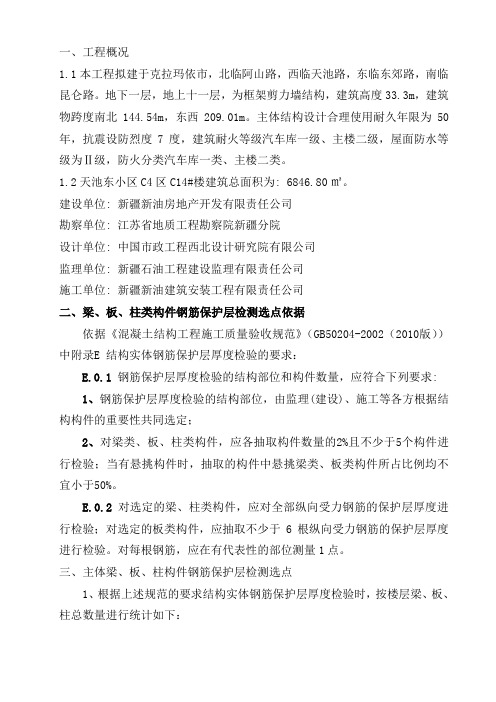

一、工程概况1.1本工程拟建于克拉玛依市，北临阿山路，西临天池路，东临东郊路，南临昆仑路。
地下一层，地上十一层，为框架剪力墙结构，建筑高度33.3m，建筑物跨度南北144.54m，东西209.01m。
主体结构设计合理使用耐久年限为50年，抗震设防烈度7度，建筑耐火等级汽车库一级、主楼二级，屋面防水等级为Ⅱ级，防火分类汽车库一类、主楼二类。
1.2天池东小区C4区C14#楼建筑总面积为: 6846.80㎡。
建设单位: 新疆新油房地产开发有限责任公司勘察单位: 江苏省地质工程勘察院新疆分院设计单位: 中国市政工程西北设计研究院有限公司监理单位: 新疆石油工程建设监理有限责任公司施工单位: 新疆新油建筑安装工程有限责任公司二、梁、板、柱类构件钢筋保护层检测选点依据依据《混凝土结构工程施工质量验收规范》（GB50204-2002（2010版））中附录E结构实体钢筋保护层厚度检验的要求：E.0.1 钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求:1、钢筋保护层厚度检验的结构部位，由监理(建设)、施工等各方根据结构构件的重要性共同选定；2、对梁类、板、柱类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
E.0.2 对选定的梁、柱类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量1点。
三、主体梁、板、柱构件钢筋保护层检测选点1、根据上述规范的要求结构实体钢筋保护层厚度检验时，按楼层梁、板、柱总数量进行统计如下：主体梁、板、柱类构件统计总数2、设计要求钢筋保护层厚度：梁：20mm 板：15 mm 墙、柱：15mm3、为保证梁、柱、板钢筋保护层检测部位具有代表性，根据施工部位的重要性由监理及施工单位按照《混凝土结构工程施工质量验收规范》（GB50204－2002）中附录E的要求对各栋楼的梁、板、柱类构件共同选定并统计如下：板的钢筋保护层检测选点一览表8 8 8 8252022 20mm202516 216板的钢筋直径、间距检测选点一览表8888252022202516216161212121216 楼板厚度检测选点一览表88888四、现场准备工作1、经监理与施工单位共同选定的备检构件已做好标记，悬挑构件上部（地面）清理干净，打磨平整。
钢筋保护层厚度检测能力验证作业指导书
2014年公路水运工程结构混凝土钢筋保护层厚度比对试验作业指导书一、编制目的为保证我省公路水运工程结构混凝土钢筋保护层检测能力比对验证工作的顺利进行和检测操作的一致性，特制定本作业指导书。
二、适用范围本作业指导书适用于用电磁感应法检测钢筋保护层厚度。
三、引用标准《混凝土中钢筋检测技术规程》(JGJ/T152-2008)四、样品描述本次能力验证所用模型为：1、带一根钢筋的水泥混凝土试件，尺寸为150×150×150cm，保护层厚度分别为30mm，40mm，50mm。
钢筋直径为φ10。
2、工程实体构件模型：T梁、圆形立柱、盖梁。
注：每个构件有一个测区，每个测区一个编号，测区内有若干根钢筋。
立柱钢筋竖向主筋为25，箍筋为φ10，本次检测为竖向主筋25；盖梁钢筋竖向主筋为25，纵向箍筋为φ10，本次检测为竖向主筋25；T梁钢筋竖向为12，纵向箍筋为φ10，本次检测为竖向主筋12。
五、准备工作1、参加比对的检测机构派3名持证人员参加；2、参加比对的检测机构可携带多台仪器设备；3、各检测机构领队抽签确定比对顺序。
4、所有参加比对的人员请穿着工作服，保持仪表整洁。
六、比对程序本次比对分两项内容，即设备验证和实际操作。
1、设备验证：参加比对的检测机构按顺序进入检测室内，利用携带的仪器设备对混凝土试件进行检测，重复检测两次，并做好记录（精确到1mm），检测时间不超过5分钟。
携带多台设备的检测机构可分别用每台设备进行检测，检测时间不宜超过10分钟。
各检测机构根据设备验证结果，自行计算仪器设备的修正因子，现场提交检测记录及计算结果（表1）。
2、现场操作：本次比对组织单位将在每个实体构件上划出检测区域，检测机构利用同一台设备分别对3个实体构件的指定区域进行检测，每个测区检测2次，并做好记录（精确到1mm），计算两次的平均值（精确到0.1mm），检测时间不应超过15分钟。
现场完成填写检测记录（表2），提交给现场工作人员后方可离场。
钢筋保护层厚度检测作业指导书
钢筋保护层厚度检测作业指导书浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i =C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，通过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；c——检测环境温度。
T3引用标准3.1《混凝土中钢筋检测技术规程》JGJ/T 152-20083.2《公路工程质量检验评定标准》JTG F80/1-20043.3《水运工程质量检验标准》JTS257-20083.4《公路水运工程质量安全督查办法》交安监发[2014]122号3.5《混凝土结构工程施工质量验收规范》GB 50204-2002（2011版）3.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-20064仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
钢筋保护层作业指导书
1表注：1）、表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离，适用于设计使用年限为50年的混凝土结构。
2）、构建中受力钢筋的保护层厚度不应小于钢筋的公称直径。
3）、设计使用年限为100年的混凝土结构，一类环境中，最外层钢筋的保护层厚度不应小于表中数值的1.4倍；二、三类环境中，应采取专门的有效措施。
4）、混凝土强度等级不大于C25时，表中保护层厚度数值应增加5。
5）、基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40mm。
5.保护层控制要点5.1板保护层控制5.1.1板底保护层板底保护层控制主要采用塑料垫块或预制成品砼垫块，禁止使用砂浆垫块和大理石垫块。
垫块具体厚度根据本工程保护层厚度要求确定。
砼垫块塑料垫块5.1.2板面保护层1）针对厚度为150以上的楼面结构，面层钢筋的位置固定宜采用钢筋马镫。
钢筋马镫从梁边20cm开始进行垫设，铺设间距不大于1m×1m,马镫的高度与马镫的绑扎位置（底筋中的上层钢筋还是下层钢筋）、板厚、板保护层厚度、配筋直径有关。
钢筋马镫的式样可以为包含如下两种形式在内的多种形式。
以厚度400mm地下室顶板面为例，假设其设计保护层为20mm，马镫绑扎在底筋中的上层钢筋上，配筋为C14@150双层双向,钢筋马凳设置为：铺设间距1m×1m,规格Φ14,具体尺寸见下图：400厚板马凳筋的尺寸其中，“几”字形马镫的两个支撑段均需绑扎两处以上。
实例照片：注：钢筋马镫禁止触板或防水卷材层，防止渗漏隐患和返锈。
2）、针对厚度为150以下的楼面结构，面层钢筋的位置固定宜采用塑料马镫。
塑料马镫从梁边20cm开始进行垫设，间距宜为0.8m×0.8m。
塑料马凳的高度与楼板厚度以及配筋直径大小相关。
采用塑料马镫，过程中很容易踩坏，在甲方及及监理单位等验收合格之后，应对被踩坏的马镫予以更换并由项目部验收合格，方可进行混凝土浇筑。
3）、板面保护厚度先通过模板平整标高，控制确保平板整体平顺；再通过马凳高度控制上排筋的高度；最后通过楼层50线标高进行混凝土浇筑板面控制。
钢筋保护层厚度检测作业指导书汇总
浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i =C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，通过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；cT——检测环境温度。
3引用标准3.1《混凝土中钢筋检测技术规程》JGJ/T 152-20083.2《公路工程质量检验评定标准》JTG F80/1-20043.3《水运工程质量检验标准》JTS257-20083.4《公路水运工程质量安全督查办法》交安监发[2014]122号3.5《混凝土结构工程施工质量验收规范》GB 50204-20023.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-20064仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
钢筋保护层厚度检测作业指导书
钢筋保护层厚度检测作业指导书浙江省公路水运工程钢筋保护层厚度检测作业指导书1目的和适用范围1.1为确保混凝土构件中的钢筋保护层厚度检测工作正常进行，取得正确、可靠、有效的检测数据，规范混凝土构件中的钢筋保护层厚度检测工作并有序开展，特制定本作业指导书。
1.2本指导书适用于电磁感应法及雷达法检测公路水运工程中混凝土构件的钢筋保护层厚度。
2术语、符号2.1术语2.1.1钢筋保护层厚度混凝土结构表面到钢筋外侧的距离。
对于光圆钢筋，为混凝土表面到最外层钢筋表面间的最小距离，对于带肋钢筋，为肋外缘到混凝土表面的最小距离，其值如图1中C1所示。
带肋钢筋保护层厚度C ≈C 01图1带肋钢筋保护层厚度C i=C 12.1.2电磁感应法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场范围内，会干扰磁力线使之变形，导致电磁场强度的分布改变，这种改变被探头探测到，经过仪器显示出来，进而检测到钢筋保护层厚度。
2.1.3雷达法由雷达天线发射电磁波，与传递到混凝土中遇电学性质不同的物质（如钢筋等）的界面产生反射，反射波由混凝土表面的天线接收，根据接收到的电磁波来检测混凝土结构中的钢筋保护层厚度。
2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C。
2.2符号D——第i个测点钢筋保护层厚度实测值；niD——构件某处的钢筋保护层厚度平均值；nD——构件某处的钢筋保护层厚度特征值；neS——钢筋保护层厚度实测值标准差；Dc——混凝土保护层厚度修正值；cT——检测环境温度。
3引用标准3.1《混凝土中钢筋检测技术规程》 JGJ/T 152-3.2《公路工程质量检验评定标准》 JTG F80/1-3.3《水运工程质量检验标准》 JTS257-3.4《公路水运工程质量安全督查办法》交安监发[ ]122号3.5《混凝土结构工程施工质量验收规范》 GB 50204-3.6《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-4仪器设备4.1电磁感应式钢筋探测仪或雷达仪①钢筋保护层厚度的测量精度要求如下：I、钢筋保护层厚度在40mm（含）以下时，测量允许偏差为±1mm；II、钢筋保护层厚度在40mm～60mm（含）时，测量允许偏差为±2mm；III、钢筋保护层厚度在60 mm以上时，其测量允许偏差应不大于钢筋保护层厚度设计值的10%。
钢筋保护层厚度施工作业指导书(附细部图 混凝土垫块)_secret
国家高速公路XX至XX线XX陕西境XX至XX公路钢筋保护层厚度施工作业指导书编制：日期：复核：日期：审核：日期：XX局集团XX有限公司XX高速公路XX合同段2011年2月一、编制依据1、业主下发的设计图纸2、《公路工程质量检验评定标准》（JTG F80/1-2004）3、《公路桥涵施工技术规范》（JTJ 041-2000）4、《JGJ18-2003钢筋焊接及验收规程》5、适应高速公路建设现行的规范、规程、检验评定标准以及技术管理规程等。
二、编制目的钢筋保护层的作用不容忽视,对钢筋混凝土结构的受力性能、耐久性具有很大的影响，关系到结构物的安全和使用寿命，因此在施工过程中必须高度重视和加强质量控制。
本工法对施工中混凝土的保护层控制进行了总结。
三、施工准备首先模板的尺寸偏差也会引起保护层的超标，所以模板须制作、安装规范，模板使用前必须进行试拼；其次钢筋绑扎要按图纸、规范操作，钢筋骨架安装必须精确。
保护层垫块采用细石混凝土垫块(可由专业厂家生产），强度不低于结构物设计强度。
施工前根据设计图及施工规范，对不同的工程部位，选择合适的保护层垫块。
如桩基可采用圆型中心有孔、厚度3-5cm左右的垫块、立柱、墩身、预制箱梁、T构等可选用高强蝶型或圆锥体垫块。
垫块类型图四、施工要点安放、绑扎固定钢筋保护层垫块应作为钢筋工程施工中的一个重要环节。
1、预制箱梁、T构腹板处采用蝶形垫块，垫块用扎丝进行绑扎，纵横向间距不得大于1m，即每平方米不少于4个，如下图：腹板垫块布置图底板、顶板下层钢筋保护层采用方形垫块。
布置如下图：底板、顶板下层钢筋垫块布置图底板、顶板上层钢筋保护层采用钢筋马蹬，马蹬钢筋采用Φ12或Φ14钢筋制作，如下图：2、圆柱、桩基垫块采用圆形混凝土垫块，用φ8钢筋穿过垫块圆心，然后点焊在钢筋骨架上，竖向间距不得大于1m，环向间距不得大于1.2m，可根据需要加密。
垫块布置如下图：圆柱、桩基垫块布置图3、墩柱钢筋保护层垫块采用蝶形垫块，垫块用扎丝进行绑扎，纵横向间距不得大于1m，即每平方米不少于4个，如下图：墩柱垫块布置图4、桥面铺装钢筋保护层垫块采用方形垫块，纵横向布置间距不大于1m，垫块绑扎在钢筋交叉点位置上。
作业指导书结构实体钢筋保护层厚度及间距检验按编制
作业指导书结构实体钢筋保护层厚度及间距检验按编制结构实体钢筋保护层厚度及间距检验1适用范围本作业指导书适用于普通混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测，不适用于含有铁磁性物质的混凝土检测。
2 执行标准GB 50204- 《混凝土结构工程施工质量验收规范》GB/T 50344- 《建筑结构检测技术标准》JGJ/T 152- 《混凝土中钢筋检测技术规程》GB/T 50784- 《混凝土结构现场检测技术标准》3仪器设备钢筋探测仪或雷达仪。
检测前首先验证仪器必须检定合格，检定日期在有效期内。
4检测目的检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。
钢筋保护层厚度检验是混凝土结构工程施工质量验收中结构实体检测必检项目。
检验为工程验收提供必要的依据。
本文中钢筋保护层厚度检验的抽样、数据测量、合格评定标准均按《混凝土结构工程施工质量验收规范》GB 50204- 编制。
5资料收集在检测前，应该收集以下资料：1工程名称、结构及构件名称以及相应的钢筋设计图纸；2建设、设计施工及监理单位名称；3混凝土中含有的铁磁性物质；4检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等；5施工记录等相关资料；6检测原因。
6现场检测6.1检验构件的选取规定结构实体钢筋保护层厚度检验的构件应由均匀分布并应符合下列规定1. 对非悬挑梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验。
2.对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检验；当悬挑梁数量少于10个时，应全数检验。
3.对悬挑板，应抽取构件数量的10%且不少于20个构件进行检验；当悬挑板数量少于20个时，应全数检验。
6.2测区、测点的布置6.2.1对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；6.2.2 对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；6.2.3 对每根钢筋，应选择有代表性的不同部位量测3点取平均值（GB 50204- E.0.2）；6.2.4 在测定钢筋保护层厚度时须标记检测范围内设计间距相同的连续钢筋轴线位置，连续量测构件钢筋的间距。
关于结构实体钢筋保护层厚度及间距检测作业指导书
作业指导书批准人：颁布日期：实施日期：审核：编写：目录1适用范围 (3)2 执行标准 (3)3仪器设备 (3)4检测目的 (3)5资料收集 (3)6现场检测 (4)7评定 (7)8检测报告 (8)结构实体钢筋保护层厚度及间距检测1适用范围本作业指导书适用于混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测。
2 执行标准GB 50204-2002 《混凝土结构工程施工质量验收规范》GB/T 50344-2004 《建筑结构检测技术标准》JGJ/T 152-2008 《混凝土中钢筋检测技术规程》3仪器设备钢筋位置测定仪。
4检测目的检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。
5资料收集在检测前，应该收集以下资料：1工程名称、结构及构件名称以及相应的钢筋设计图纸；2建设、设计施工及监理单位名称；3混凝土中含有的铁磁性物质；4检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等；5施工记录等相关资料；6检测原因。
6现场检测6.1抽样原则6.1.1 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定。
6.1.2 对梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类所占比例均不宜小于50%。
6.2测区、测点的布置6.2.1对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；6.2.2 对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；6.2.3 对每根钢筋，应在有代表性的部位测量1点；6.2.4 在测定钢筋保护层厚度时须标记检测范围内设计间距相同的连续钢筋轴线位置，连续量测构件钢筋的间距。
6.2.5 当遇到下列情况之一时，应选取不少于30%的已测钢筋且不应少于6处（当试剂检测数量不到6处时全部选取），采用钻孔、剃凿等方法验证，并填写相应的记录表：①认为相邻钢筋对检测结果有影响时；②钢筋工程直径未知或有异议；③钢筋实际根数、位置与设计有较大偏差；④钢筋以及混凝土材质与校准试件有显著差异。
钢筋位置检测指导书
钢筋位置检测指导书作业指导书混凝土结构钢筋位置检测指导书编制:批准:日期:2008年07月30日实施1、目的明确混凝土构件中钢筋检测的要求，规范检测人员的检测行为，保证检测结果准确。
2、适用范围本方法适用于本公司所配置仪器对现浇混凝土构件钢筋位置(保护层、间距)的检测验收。
不适用于含有铁磁性物质的混凝土检测;不适用于表面已装饰的构件，对于已装饰的构件检测前必须编制专项检测方案，须经公司审批并经委托方认可后方可实施。
3、检测依据GB50204—2002 《混凝土结构工程施工质量验收规范》GB50010—2002 《混凝土结构设计规范》JGJ/T 52-2008 《混凝土中钢筋检测技术规程》连建质[2004]483号《关于加强建筑工程质量实体检验的通知》有关的设计图纸4、检测方法混凝土结构钢筋检测方法有:1) 非破损方法:电磁感应法。
2) 局部破损的方法:钻孔法、凿除法。
3) 采用非破损方法并用局部破损方法进行校准。
5、检测仪器钢筋位置测定仪6、检测人员要求现场检测必须有2人参与，一人检测一人记录，检测人员须持有上岗证。
7、检测工作流程1)接受委托须与委托方签订检测合同或检测委托协议书，明确检测对象、检测依据、检测时间、检测数量等要求。
2)收集资料收集资料主要包括:设计图纸及变更图纸，并了解现场的相关情况，明确是否具备检测条件。
3)制定检测方案检测方案主要确定:检测对象、检测数量、检测部位。
编制检测方案前检测人员仔细的查看设计图纸，看清看懂设计图纸的相关要求。
4)现场实施检测根据委托方要求的时间实施现场检测。
5)编制检测报告现场检测结束后，检测人员必须及时编制检测报告，检测人员编制好检测报告后及时将检测原始记录及检测报告交审核人员审核，签发人员按要求的时间及时签发检测报告。
现场检测结束后3天内必须出具检测报告，检测报告出具好后及时通知委托方。
6)检测资料的存档检测的原始记录、检测报告、设备使用记录按公司的要求及时进行归档。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业指导书
批准人：
颁布日期：
实施日期：
审核：
编写：
目录
1适用范围 (3)
2 执行标准 (3)
3仪器设备 (3)
4检测目的 (3)
5资料收集 (3)
6现场检测 (4)
7评定 (7)
8检测报告 (8)
结构实体钢筋保护层厚度及间距检测
1适用范围
本作业指导书适用于混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测。
2 执行标准
GB 50204-2002 《混凝土结构工程施工质量验收规范》
GB/T 50344-2004 《建筑结构检测技术标准》
JGJ/T 152-2008 《混凝土中钢筋检测技术规程》
3仪器设备
混凝土钢筋检测仪。
4检测目的
检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。
5资料收集
在检测前，应该收集以下资料：
1工程名称、结构及构件名称以及相应的钢筋设计图纸；
2建设、设计施工及监理单位名称；
3混凝土中含有的铁磁性物质；
4检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等；
5施工记录等相关资料；
6检测原因。
6现场检测
6.1抽样原则
6.1.1 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定。
6.1.2 对梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类所占比例均不宜小于50%。
6.2测区、测点的布置
6.2.1对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；
6.2.2 对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；
6.2.3 对每根钢筋，应在有代表性的部位测量1点；
6.2.4 在测定钢筋保护层厚度时须标记检测范围内设计间距相
同的连续钢筋轴线位置，连续量测构件钢筋的间距。
6.2.5 当遇到下列情况之一时，应选取不少于30%的已测钢筋且不应少于6处（当试剂检测数量不到6处时全部选取），采用钻孔、剃凿等方法验证，并填写相应的记录表：
①认为相邻钢筋对检测结果有影响时；
②钢筋工程直径未知或有异议；
③钢筋实际根数、位置与设计有较大偏差；
④钢筋以及混凝土材质与校准试件有显著差异。
6.3技术指标
依据《混凝土结构工程施工质量验收规范》GB 50204-2002，对于纵向受力钢筋保护层厚度的允许偏差，梁类构件为+10mm,-7mm；板类构件允许偏差为+8mm,-5mm。
受力钢筋的间距允许偏差为+10mm,-10mm。
6.4仪器操作
6.4.1仪器连接
用信号电缆连接主机和探头，将插头固定螺丝旋紧。
每次更换探头应在开机前连接好，以便仪器判定探头。
6.4.2开机和预设
按【开/关】键，仪器开机，自动进入选项菜单。
然后预设钢筋直径。
6.4.3清零
拿起探头放在空气中，离开砼构件表面和金属物至少30cm，按【测试】键，仪器检测界面所指的位置显示“？？？”或“===”号时，清零完成。
6.4.4钢筋位置及保护层厚度测定
将探头平行于钢筋，放在测区起始位置砼表面，沿砼表面垂直钢筋方向移动探头，移动过程中，指示条增长，保护层厚度数值减小，说明探头正在向钢筋位置移动，当钢筋轴线和探头中心线重合时，指示条最长，保护层厚度最小，这个最小值就是该根钢筋的保护层厚度，然后按【确定】键，保存一个钢筋的保护层厚度。
同时，将钢筋的轴线位置标记出来。
在测试完该测区钢筋保护层厚度后，依次量测出已经标记的相邻钢筋的间距。
6.5检测过程中注意事项
6.5.1操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
6.5.2检测人员在检测过程中要注意安全，戴好安全帽。
尤其在顶板检测等较高位置检测时，必须保证爬梯等辅助工具的稳固安全。
6.5.3检测过程要做到文明施测。
7评定
应分别对梁类、板类构件纵向受力钢筋的保护层厚度以及对梁类、板类构件纵向受力钢筋的钢筋间距进行评定。
7.1 当全部钢筋保护层厚度检验的合格率为90%及以上时，钢筋保护层厚度的检验结果应判为合格。
7.2 当全部钢筋保护层厚度检验的合格率小于90%但不小于 80%，可再抽取相同数量的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；
7.3 每次抽样检验结果中不合格的最大偏差均不应大于6.3技术指标规定允许偏差的1.5倍。
7.4 检测钢筋间距时，可根据实际需要采用绘图方式给出结果。
当同一构件检测钢筋不少于7根钢筋（6个间隔）时，也可给出被测钢筋的最大间距、最小间距，并按下式计算钢筋平均间距：
n
s
s n
i i
i m ∑==
1
,
式中：i m s,-钢筋平均间距，精确至1mm;
s-第i个钢筋间距，精确至1mm。
i
8检测报告
报告内容包括：
1 委托单位
2 建筑工程概况
3 设计单位、施工单位及监理单位名称
4 检测项目、检测方法及依据标准
5 抽样方案及数量
6 检测日期，报告日期
7 检测项目的主要分类
8 检测数据和汇总结果；检测结果、检测结论
9 主检、审核和批准人员的签名。
