雷达原理
雷达的工作原理
雷达的工作原理雷达是一种利用电磁波进行探测和测量的仪器。
它可以通过发射电磁波并依据波的反射情况来确定目标的位置、速度和其他相关信息。
雷达在军事、气象、导航等领域都有着广泛的应用。
雷达的工作原理基于电磁波的特性。
电磁波是由电场和磁场组成的，通过空间传播，具有一定的速度和频率。
雷达通常使用的是无线电波或者微波作为探测介质。
无线电波是一种电磁波，可以在空气中传播，并且可以被大气中一些物质（如云、水滴等）反射、散射或者吸收。
雷达由三个主要部分组成：发射机、接收机和显示设备。
发射机负责发射电磁波，接收机负责接收反射的波，并将其转化为有用的信息，显示设备则用于显示结果。
当雷达开始工作时，发射机会产生一束电磁波并将其发射出去。
这束电磁波会朝着预定方向传播，直到遇到目标或者被地物等障碍物反射回来。
当反射波回到雷达时，接收机会接收到这些波，并将其转换成电信号。
在雷达中，发射和接收都是由一个共同的天线完成的。
天线既可以用来发射电磁波，也可以用来接收反射回来的波。
雷达系统中的天线通常由一个或多个指向性的发射和接收元件组成，以便能够在特定的方向上进行探测。
接收到的反射波经过放大和处理后，可以提供目标的位置、速度、大小等相关信息。
雷达通过测量从发射到接收的时间来确定目标的距离。
速度可以通过测量反射波的频率变化来确定，而目标的大小和形状可以根据反射波的幅度和形态来推断。
雷达的探测范围受到波的频率、功率和天线的特性等多种因素的影响。
通常来说，更高频率的波具有更高的分辨率，但也更容易被地物散射吸收，限制了其探测范围。
同时，雷达的探测范围还受到天线高度、大气传播条件和目标表面反射能力等因素的影响。
雷达技术的不断发展使其在军事、气象、导航、交通等领域得到了广泛应用。
例如，在军事领域，雷达被用于目标探测、导航、火控等方面。
在气象领域，雷达可以用于检测降水、探测风暴等。
在导航和交通控制中，雷达可以用于飞行器和船只的导航和交通管制。
总之，雷达是一种利用电磁波进行探测和测量的仪器。
雷达的基本工作原理
雷达的基本工作原理
雷达是一种利用电磁波进行探测和测距的设备，其基本工作原理可以分为发射、接收和处理三个步骤。
首先，雷达通过发射器产生一束电磁波。
发射时，雷达通过天线将电磁波传送到空间中。
这些电磁波可以是激光或微波等，具体的频率和波长取决于雷达的用途和工作环境。
接下来，当发射的电磁波遇到一个目标时，一部分电磁波会被目标反射回来。
被反射回来的电磁波会被雷达的接收器检测到。
接收器中的接收天线会接收到这些反射回来的电磁波信号。
随后，接收到的信号会被雷达的接收器放大，并经过滤波和解调等处理步骤。
然后，处理后的信号会被传输给雷达系统的显示器，以展示出目标的位置和其他相关信息。
综上所述，雷达的基本工作原理就是通过发射电磁波，接收并处理目标反射回来的电磁波信号，从而实现目标的探测和测距。
这一原理使雷达在军事、导航、气象和航空等领域起到了重要的作用。
雷达的原理及应用
雷达的原理及应用雷达是一种常用的无线电技术，通过发送射频信号并接收其反射回来的信号，来探测和测量目标物体的位置、速度和其他特征。
雷达的原理主要基于射频信号的传播速度和反射原理。
雷达的工作原理基于以下几个步骤：首先，雷达发射器会向目标物体发送一个短脉冲射频信号。
然后，射频信号会在目标物体上反射，并一部分返回到雷达接收器上。
接收器会通过分析接收到的信号的时间延迟、频率和相位等信息，来计算出目标物体与雷达的距离、速度等特征。
根据接收到的信号强度，雷达还可以判断目标物体的大小和形状等特性。
雷达有广泛的应用领域，下面是一些常见的应用：1.天气预报：气象雷达可以引用雷达原理来探测降水，监测降雨的位置、强度和移动速度。
这对于预测天气变化、洪水预警和农业灌溉等方面都非常重要。
2.航空导航：雷达在航空领域中应用广泛，如飞行器导航和着陆辅助。
它可以帮助飞行员确定飞行器与地面、其他飞行器和障碍物之间的距离，以提供航行和防撞警告。
3.军事应用：雷达在军事领域中被广泛应用于目标侦察、导弹导航和火控系统。
它可以在夜间或恶劣天气条件下探测敌方飞机、船只和地面目标，为军事行动提供重要的情报和战术支持。
4.交通监测：雷达可用于交通监测和管理，如交通流量控制和车辆速度监测。
通过确定车辆之间的间距和速度，雷达可以帮助监测交通流量，减少拥堵和交通事故的发生。
5.障碍物检测：雷达可以用于检测静止或移动的障碍物，如建筑物、山脉、冰山等。
它在船舶、无人机和汽车等的自动导航和避障系统中扮演着重要角色。
总结来说，雷达的原理是利用射频信号的传播和反射来测量目标物体的位置、速度和其他特征。
它的应用广泛，在气象、航空、军事、交通、导航和避障等领域都发挥着重要作用。

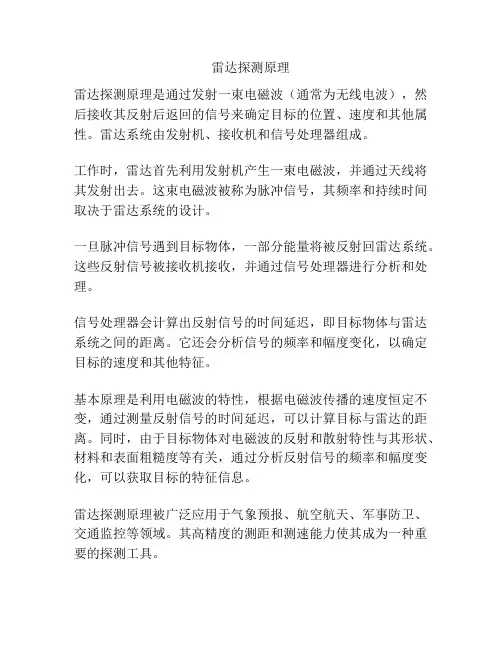

雷达探测原理
雷达探测原理
雷达探测原理是通过发射一束电磁波（通常为无线电波），然后接收其反射后返回的信号来确定目标的位置、速度和其他属性。
雷达系统由发射机、接收机和信号处理器组成。
工作时，雷达首先利用发射机产生一束电磁波，并通过天线将其发射出去。
这束电磁波被称为脉冲信号，其频率和持续时间取决于雷达系统的设计。
一旦脉冲信号遇到目标物体，一部分能量将被反射回雷达系统。
这些反射信号被接收机接收，并通过信号处理器进行分析和处理。
信号处理器会计算出反射信号的时间延迟，即目标物体与雷达系统之间的距离。
它还会分析信号的频率和幅度变化，以确定目标的速度和其他特征。
基本原理是利用电磁波的特性，根据电磁波传播的速度恒定不变，通过测量反射信号的时间延迟，可以计算目标与雷达的距离。
同时，由于目标物体对电磁波的反射和散射特性与其形状、材料和表面粗糙度等有关，通过分析反射信号的频率和幅度变化，可以获取目标的特征信息。
雷达探测原理被广泛应用于气象预报、航空航天、军事防卫、交通监控等领域。
其高精度的测距和测速能力使其成为一种重要的探测工具。

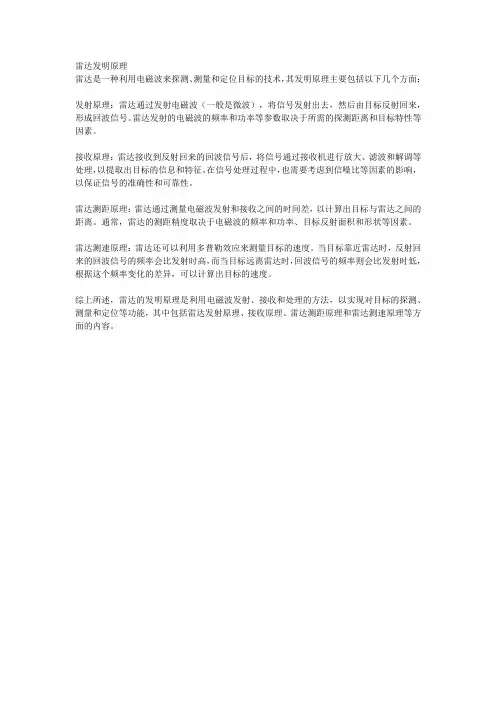

雷达发明原理
雷达发明原理
雷达是一种利用电磁波来探测、测量和定位目标的技术，其发明原理主要包括以下几个方面：
发射原理：雷达通过发射电磁波（一般是微波），将信号发射出去，然后由目标反射回来，形成回波信号。
雷达发射的电磁波的频率和功率等参数取决于所需的探测距离和目标特性等因素。
接收原理：雷达接收到反射回来的回波信号后，将信号通过接收机进行放大、滤波和解调等处理，以提取出目标的信息和特征。
在信号处理过程中，也需要考虑到信噪比等因素的影响，以保证信号的准确性和可靠性。
雷达测距原理：雷达通过测量电磁波发射和接收之间的时间差，以计算出目标与雷达之间的距离。
通常，雷达的测距精度取决于电磁波的频率和功率、目标反射面积和形状等因素。
雷达测速原理：雷达还可以利用多普勒效应来测量目标的速度。
当目标靠近雷达时，反射回来的回波信号的频率会比发射时高，而当目标远离雷达时，回波信号的频率则会比发射时低，根据这个频率变化的差异，可以计算出目标的速度。
综上所述，雷达的发明原理是利用电磁波发射、接收和处理的方法，以实现对目标的探测、测量和定位等功能，其中包括雷达发射原理、接收原理、雷达测距原理和雷达测速原理等方面的内容。

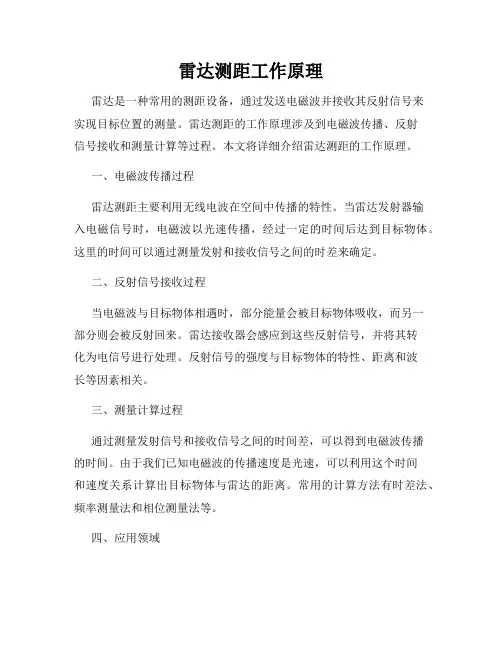

雷达测距工作原理
雷达测距工作原理雷达是一种常用的测距设备，通过发送电磁波并接收其反射信号来实现目标位置的测量。
雷达测距的工作原理涉及到电磁波传播、反射信号接收和测量计算等过程。
本文将详细介绍雷达测距的工作原理。
一、电磁波传播过程雷达测距主要利用无线电波在空间中传播的特性。
当雷达发射器输入电磁信号时，电磁波以光速传播，经过一定的时间后达到目标物体。
这里的时间可以通过测量发射和接收信号之间的时差来确定。
二、反射信号接收过程当电磁波与目标物体相遇时，部分能量会被目标物体吸收，而另一部分则会被反射回来。
雷达接收器会感应到这些反射信号，并将其转化为电信号进行处理。
反射信号的强度与目标物体的特性、距离和波长等因素相关。
三、测量计算过程通过测量发射信号和接收信号之间的时间差，可以得到电磁波传播的时间。
由于我们已知电磁波的传播速度是光速，可以利用这个时间和速度关系计算出目标物体与雷达的距离。
常用的计算方法有时差法、频率测量法和相位测量法等。
四、应用领域雷达测距广泛应用于许多领域。
在军事上，雷达测距可以用于敌我识别、导弹制导和目标跟踪等。
在民用领域，雷达测距可用于航空、航海、交通和天气等领域。
无论是在军事还是民用领域，雷达测距都发挥着重要的作用。
总结：雷达测距的工作原理涉及到电磁波传播、反射信号接收和测量计算等过程。
通过测量发射信号和接收信号之间的时间差，可以计算出目标物体与雷达的距离。
雷达测距广泛应用于军事和民用领域。
这一技术的发展对于提高探测精度、增强安全性和提供实时信息具有重要意义。
雷达系统原理
雷达系统原理
雷达系统是一种基于电磁波的检测和测距技术。
它利用电磁波在空间中的传播特性，通过发射电磁波并接收其反射回来的信号，来确定目标物体的位置、速度和其他相关信息。
雷达系统的工作原理如下：首先，雷达系统会通过一个发射器产生高频率的电磁波。
在大多数应用中，雷达系统通常使用微波作为信号源。
然后，这些电磁波会经过一个天线被辐射出去，形成一个脉冲或连续的波束。
当这些电磁波遇到目标物体时，会发生反射。
目标物体的性质（如材料和形状）会决定反射回来的电磁波的特性。
一部分反射回来的信号会被雷达系统中的接收器接收到。
接收器会将这些信号转化为电信号，并传输给信号处理器进行处理和分析。
信号处理器会分析接收到的信号，通过测量信号的时间延迟（即反射信号的到来时间），来计算物体与雷达系统的距离。
此外，信号处理器还会分析信号的频率变化（即多普勒效应），来计算目标物体的速度。
通过多个信号的接收和处理，系统可以确定目标物体的位置、速度和方向等信息。
雷达系统的工作原理基于物体对电磁波的反射和传播特性。
通过发射和接收电磁波，并利用信号处理技术进行分析和计算，雷达系统可以实现对目标物体的检测和测距。
这使得雷达系统在军事、航空、气象等领域具有广泛的应用。
雷达技术的工作原理
雷达技术的工作原理雷达技术是一种经典的电子技术，用于探测目标物体。
它主要使用电磁波技术，通过发送和接收电磁波，确定目标物体的坐标、速度和其他特征信息。
本文将详细介绍雷达技术的工作原理。
一、雷达的工作原理1.1 发射信号雷达系统的发射装置通常由高功率的放大器、天线、发射器和控制电路等组成。
当雷达系统开始工作时，控制信号将通过放大器控制发射器发射出一个探测信号，这个信号被称为“脉冲”，脉冲通常是已知的电磁波，在频率和波形上有一定的规律性。
1.2 传播和接收信号脉冲信号通过天线向前传播，当它遇到目标物体时，一部分信号会被反射回来，称其为“回波”。
雷达系统的接收器会接收到反射回来的脉冲信号，并将它们转换成相应的电信号。
1.3 处理信号接收到回波信号后，雷达系统需要根据脉冲的传输时间和其他参数来计算目标物体的距离、速度和其他重要参数。
雷达系统的计算机会根据接收到的信号和发射信号之间的时间延迟来计算干涉波程和回波的时间差，进而计算出目标物体的距离。
同时，计算机还会对反射回来的信号进行信号处理，比如增益控制、滤波和压缩等，从而得到更清晰、更准确的目标物体信息。
1.4 显示目标信息雷达系统在计算出目标物体信息后，需要将这些信息展示给操作员，现代雷达系统通常使用计算机技术来进行目标物体的图像化表示。
计算机可以根据雷达检测到的目标物体位置来在显示器上显示出目标物体的位置、轨迹和速度等。
二、雷达技术的分类雷达技术通过发射信号的不同，可以分为两类：连续波雷达和脉冲雷达。
2.1 连续波雷达连续波雷达系统可以不断地发射电磁波，通过接收到的回波来确定目标物体的距离和位置等。
最早的雷达系统就是连续波雷达，但由于其无法确定目标物体的速度和其他特征，因此现在已不常用。
2.2 脉冲雷达脉冲雷达系统则是在发射一个脉冲信号后等待反射信号的回波，从而确定目标物体的距离、速度和其他特征信息。
脉冲雷达可以获得更加准确和丰富的目标物体信息，并已成为现代雷达系统中最常用的一种雷达系统。
雷达工作原理
雷达工作原理
雷达是一种利用无线电波进行探测和测距的设备，它可以在不同天气和光照条
件下工作，并且在航空、航海、军事和气象等领域有着广泛的应用。
雷达的工作原理主要包括发射、接收和信号处理三个方面。
首先，雷达通过发射无线电波来探测目标。
当雷达系统工作时，发射机会产生
一定频率和功率的无线电波，然后将这些无线电波发送到空中或水面上的目标物体。
这些无线电波会以一定的速度在空间中传播，并且在遇到目标物体时会发生反射。
接收机会接收到这些反射回来的无线电波，并将其转化为电信号。
其次，雷达接收到反射回来的无线电波后，会进行信号处理。
接收机会将接收
到的电信号进行放大、滤波和解调等处理，然后将其转化为目标物体的相关信息，如距离、速度、方向等。
这些信息将被传输到雷达显示器上，并显示给操作人员进行观测和分析。
最后，雷达的工作原理还涉及到无线电波的传播特性。
无线电波在空间中传播
时会遇到折射、反射和衍射等现象，这些现象会影响到雷达系统的探测范围、分辨率和精度。
因此，雷达的工作原理还包括对无线电波传播特性的研究和分析，以确保雷达系统能够准确地探测和测距目标物体。
总的来说，雷达的工作原理是通过发射、接收和信号处理来实现对目标物体的
探测和测距。
同时，还需要对无线电波的传播特性进行深入的研究和分析，以确保雷达系统能够在不同环境下稳定、准确地工作。
雷达作为一种重要的探测设备，在各个领域都有着重要的应用价值，其工作原理的深入理解对于提高雷达系统的性能和精度具有重要意义。
雷达技术原理
雷达技术原理雷达技术是一种利用电磁波进行探测和测距的技术，广泛应用于军事、航空、航海、气象等领域。
雷达技术的原理是利用发射的电磁波与目标物体相互作用，通过接收回波信号来获取目标的位置、速度和其他相关信息。
下面我们将详细介绍雷达技术的原理。
首先，雷达系统由发射机、天线、接收机和信号处理系统组成。
发射机产生并发射一定频率和脉冲宽度的电磁波，天线用来发射和接收电磁波，接收机接收并处理回波信号，信号处理系统对接收到的信号进行处理分析。
其次，雷达技术的原理是基于电磁波在空间中的传播和反射特性。
当发射的电磁波遇到目标物体时，部分电磁波被目标物体反射回来，形成回波信号。
雷达系统通过接收天线接收到的回波信号，并利用信号处理系统对回波信号进行分析处理，从而获取目标的位置、速度等信息。
另外，雷达技术的原理还涉及到电磁波的特性和传播规律。
电磁波在空间中传播具有一定的速度和衰减特性，不同频率的电磁波在空间中的传播特性也不同。
雷达系统需要根据目标距离、大小等因素来选择合适的频率和脉冲宽度，以实现对目标的精确探测和测距。
此外，雷达技术的原理还包括目标的探测和识别。
雷达系统通过对接收到的回波信号进行处理分析，可以实现对目标的探测和识别。
根据回波信号的强度、频率、相位等特性，可以判断目标的距离、速度、大小和形状等信息。
最后，雷达技术的原理还涉及到信号处理和数据处理技术。
雷达系统通过信号处理系统对接收到的回波信号进行滤波、放大、解调等处理，提取出目标的信息。
同时，雷达系统还需要对获取的目标信息进行数据处理和分析，以实现对目标的跟踪和识别。
总之，雷达技术的原理是基于电磁波的传播和反射特性，通过发射和接收电磁波来实现对目标的探测和测距。
雷达技术在军事、航空、航海等领域具有重要的应用价值，对于提高信息获取和目标识别能力具有重要意义。
希望本文对雷达技术的原理有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达的发展1886年赫兹采用人工方法产生电磁波
1903年德国人维尔思姆探测到了从船上反射的电磁波
1904年，德国的Huelsmeyer发明了雷达 1922年无线电之父马克尼首次描述了雷达的概念“电磁波能够为导体所反射，可以在船舶上设置一种装置，向任何需 要的方向发射电磁波，若碰到导电物体，它就会被反射到发射电磁波的船上，由一个与发射机相隔离的接收机接收，以 此表明另一船舶是存在的，并确定其位置”。 1922年，美国海军实验室的Taylor和Young用连续波雷达探测到船； 1930年，美国海军实验室的Hyland用连续波雷达探测到飞机； 1941年苏联最早在飞机上装备预警雷达。 1941年，美国军用雷达发现了正在逼近珍珠港的日军飞机； 1943年美国麻省理工学院研制出机载雷达平面位置指示器，可将运动中的飞机拍摄下来，他们发明了可同时分辨几十 个目标的微波预警雷达。 1944年马可尼公司成功设计、开发并生产「布袋式」（Bagful）系统，以及「地毡式」（Carpet）雷达干扰系统。前 者用来截取德国的无线电通讯，而后者则用来装备英国皇家空军（RAF）的轰炸机队。 1945年二次大战结束后，全凭装有特别设计的真空管──磁控管的雷达，盟军得以打败德国。 20世纪50年代，单脉冲、脉冲压缩和SAR（合成孔径雷达）技术； 20世纪60年代，相控阵、MTI（动目标检测）技术； 20世纪70年代，PD（脉冲多普勒雷达）雷达预警机技术。
雷达原理
雷达的发展
雷达（RADAR），是英文“Radio Detection
and Ranging”（无线电侦测和定距）的缩写及音 译。将电磁能量以定向方式发射至空中，接收物体 所反射之电波，以计算出该物体的方向，高度及速 度，并且可以探测物体的形状。以地面为目标的雷 达可以用于探测地面的精确形状。
弱，接收机的灵敏度越高，作用距离越远。 常用最小可检测信号功率Simin表示，当信号功率低 于此值，回波信号将淹没到噪声干扰中。 要提高灵敏度，尽力减少噪声电平，还应使接收机有 足够的增益。噪声主要来自于接收机内部，因此常采 用低噪声高频放大器。 超外差式接收机灵敏度一般为10^-12—10^-14W，（120db—140db）
雷达原理-接收机
雷达接收机的任务是通过滤波将天线上接收到得微
弱高频回波信号从伴随的干扰和噪声中选择出来， 并经过放大和解调，送到显示器或计算机控制的雷 达终端设备。
超外差式接收机组成方框图如下，分为高频部分、
中频放大器、检波和视频放大。
雷达原理-接收机主要质量指标
灵敏度
表示接收机接收微弱信号的能力，能接收的信号越微
HF（3-30MHz） VHF（30-300MHz） UHF（300-1000MHz） L（1000-2000MHz）（Long） S（2000-4000MHz）（short） C（4000-8000MHz） （ Compromise） X（8000-12000MHz）（标示地 点） Ku（12-18GHz）（ K-undown） K（18-27GHz）（ Kurtz） Ka（27-40GHz） （K-above） mm（40-300GHz） 激光雷达（Lidar－LIght Detection And Ranging）
缺点
工艺复杂，成本高。 体积比较大。
雷达原理-发射机主要质量指标
工作频率或波段
工作频率或波段按照雷达的用途确定，为了提高性能或抗干扰，
可能在几个频率上跳变工作，频段决定了发射机的设计方案。 工作频段选择影响发射管种类选择，1000M以下主要用微波三 极四极管，1000M以上使用多腔磁控管、速调管、行波管等。
雷达原理-基本雷达方程
上式经过变形后得到Rmax如下
2 P A 1 r 4 Si min 1 4
Rmax
Rmax
2 P G 1 3 ( 4 ) S i min
1 4
这两种雷达距离方程基本形式，表明了作用距离里
Rmax和雷达参数以及目标特性间的关系。上面第一个 式子中Rmax与λ^1/2成反比，而第二个式子中， Rmax与λ^2成正比，正是由于天线面积不变，波长λ增 加时天线增益下降，导致作用距离减少；而当天线增 益不变，波长增大时要求天线面积也加大，有效反射 面增加，其结果是作用距离加大。
最高，总效率高可以节省能源。 调制形式
由于雷达体制不同，信号调制也不同，图中a为矩形
脉冲调制，b为脉冲压缩雷达的线性调制，c为相位脉 冲压缩雷达使用的相位编码信号。
雷达原理-发射机主要质量指标
信号稳定度
指信号的各项参数如振幅、频率（或相位)、脉宽、
重复频率等是否随时间作不应有的变化，会造成信号 不稳、假目标、旁瓣等。因此要求雷达发射机频谱纯 度要高，多普勒雷达一般要求达到-80db。
雷达的发展
1927年Hans E. Hollmann（汉斯E霍 尔曼）对Huelsmeyer的装置进行改进 的基础上，制造了第一部厘米波段的 发射-接收机，它便是“微波” （Microwave)通讯系统的“祖宗”。 Hollmann等3人完善了该系统，使得 该系统可以探测到8km远的轮船和 30km远在500m高空飞行的飞机。 以后，上述系统分别形成了舰载 （Seetakt) 和地基(Freya)两个系列的 雷达
由式中可以看出，接收回波功率Pr反比与目标离雷
达站距离R的四次方，这是因为一次雷达中，反射 功率经过往返双倍的距离路程，能量衰减很大。
雷达原理-基本雷达方程
接收到得功率Pr必须超过最小可检测信号功率
Simin，雷达才能可靠发现目标，当Pr正好等于 Simin时，就可以得到雷达坚持该目标的最大作用 距离Rmax，如果超过该距离，则接收信号功率Pr 将进一步减少，就不能可靠地检测到该目标。关系 表达式如下。 2 2 P A P G 1 r 1 P S r i min 4 R 4 max (4 )3 R 4 max
炮兵雷达
靶场测量雷达 雷达导引头(寻的器)/雷达引信
民用
雷达概述-分类
平台：陆基，星载，机载，船载等。 应用：侦查，作战，散射计，图像雷达，气象雷达等。 技术：简单脉冲雷达，连续波雷达，真实孔径雷达，合成孔径雷
达，干涉雷达，多普勒雷达，单脉冲雷达等。 按定位方法可分为：有源雷达、半有源雷达和无源雷达。
雷达原理-主振放大式发射机
采用频率合成技术的主振放大式发射机
雷达原理-主振放大式发射机
优点
由于频率的稳定度和精度在低电平决定，较易采取各
种稳频措施，恒温、防震、稳压、晶体滤波、锁相等， 可以得到很高的频率稳定度。 可以发射相位相参信号，可用于脉冲多普勒雷达中。 适用于频率捷变雷达，具有良好的抗干扰能力。 能产生复杂 波形，用于同一部雷达满足多项功能要 求，如既能搜索，又能跟踪，还可以对雷达进行自检 等。
雷达原理-基本雷达方程
如果雷达接收天线有效接收面积为Ar，则在雷达接
收处接收回波功率为Pr
P r Ar S 2
P 1G1Ar ( 4R 2 ) 2
天线增益和有效面积关系如下
G
4A
雷达原理-基本雷达方程
雷达一般为公用天线，则G1=Gr=G，A1=Ar，则
接收回波功率可以为 2 2 P A P G 1 r 1 P r 4 4 R (4 )3 R 4
方程中反射物的有效反射面积和最小可检测信号不可
准确预测，因此该公式常用于估算，并考察雷达参数 对作用距离的影响程度。
雷达原理-雷达发射机
雷达利用物体反射电磁波的特性来发现目标并确定
目标的距离、方位、高度、速度等。 发射机提供一种载波受到调制的大功率射频信号， 经收发开关由天线辐射出去。 发射机分类
雷达原理-基本雷达方程
雷达的工作波长是整机的主要参数，它的选择将影响
到发射功率、接收灵敏度、天线尺寸、测量精度等众 多因素，设计时需要全面考虑衡量。方程给出作用距 离和参数关系，但未考虑损耗和衰减，天线波瓣损耗 La，约2db，传输损耗Lt，约3db，大气吸收损耗Lp， 约1db。因此雷达方程可以改进为 1 2 4 P A R 1 r rL 4 P
功率条件下，定向天线在目标上功率，与理想的不 定向天线辐射功率之比），这样发射天线在目标方 向上产生的功率密度为
P 1G1 S1 G1 S1 2 4R
雷达原理-基本雷达方程
目标受到发射电磁波的照射，将产生散射回波，散
射功率大小与发射功率密度S1和目标散射截面积 σ(一般为平方米）有关，假定目标接收到的功率无 损耗地辐射出来，可以得到目标散射功率（二次辐 射功率）为 P 1G1 P 2 S1 4R 2 假设P2均匀辐射，在接收天线处收到的回波功率 密度为 P P 2 1G 1 S2 2 4R (4R 2 ) 2
雷达原理-雷达组成
雷达原理-测量
测距 r=ct/2
R T
1μs →150米, 1ms →150公里
目标距离 光速 往返时间
测角
Δθ= λ/ d
θ
波长 天线口径
• 测速 fd = 2v / λ
多普勒频率目标径向速度
波束宽度
f0 f0+fd
波长
雷达原理-测量
极坐标：R,
和
圆柱坐标：D , 和H
雷达的发展
1940年，德国GEMA生产出世界上第一部平面位
置指示（Plane Position Lndicator(PPI))雷达。
1944年，对柏林轰炸，PPI雷达在显示屏幕上显示
出400多架轰炸机。
雷达概述-分类
应用场合 军用
