显示屏钢结构施工方案
钢结构施工方案广告牌工程方案LED广告牌：(1）钢结构：钢架XXX宽。
XXX高。
总面积为XXX ㎡一、编制目的：本施工组织设计编制的目的是：为XX市XXXXXX有限公司广告牌轻钢工程项目，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。
二、编制依据：1、施工图纸、等资料。
2、XX市有关建筑工程安装文明施工规范、标准。
3、XXXXXXX钢结构有限公司施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。
4、根据中国现行的有关标准和规范要求：（1）《钢结构工程施工质量验收规范》（GB50205-2001）（2）《建筑钢结构焊接规程》（JGJ81-91）（3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（4）《钢结构制作工艺规程》（DBJ08-216-95）（5）《冷弯薄壁型钢结构技术规范》（GBJ18-87）（6）《压型金属板设计施工规程》（YBJ216-88）（7）《建筑设计防火规范》（GBJ16-87）（8）《钢--砼组合楼盖结构设计与施工规程》（YB9238-92）第二章工程概况及特点一、工程概况（1）建设单位：XX市又旺角室外照明有限公司（2）工程名称：XX市XXXXX有限公司广告牌轻钢工程（3）工程地点: XXX区（4）设计单位: XX市XXXXXXX有限公司（5）总建筑面积：XX m2二、工程特点：1、工期紧：本工程根据计划，从施工到交工验收共计15日历天，所以必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。
2、施工范围：本工程为轻钢结构，各种构件布置必须分类就近堆放，尽量减少材料的二次搬运，须合理安排起重机行走路线，以提高工效，钢结构在安装过程中，须做好雨季施工安全措施。
3、构件品种多：本工程因各种钢构件均需严格采购，然后装箱运输至工地，各种构配件必须有组织、有计划按图纸要求分类编号，小构件须分类打包做到有条不紊。
第三章施工部署一、实施目标为充分发挥企业优势，科学组织安装作业，。
按项目法施工管理，严格执行ISO9001质量保证体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下目标:（1）质量等级：优良。
（2）工期目标：钢结构安装工期15日历天。
（3）安全文明施工：采取有效措施，杜绝工伤、死亡及一切事故的发生，创文明标化工地。
（4）科技进步目标：为实现上述质量、工期、安全文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化管理技术。
二、施工准备工作1、设计阶级：（1）根据建设单位意图，了解其总体设想，并根据XX市设计院的施工图进行施工。
（2）设计过程中，根据建设单位的意图，积极协助建设单位对各种材料进行选型、定货。
2、原材料供应阶段：（1）根据经建设单位审核的施工图纸要求积极采购原材料，所有原材料的供应必须符合ISO9001质量标准要求。
（2）所有采购材料必须索取材料分析单，检验书等合格证明文件。
3、制作运输阶段：（1）钢构件开始制作前，应安排相关人员进行技术交底工作。
（2）技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接材料等工作。
（3）钢结构制作施工过程中，应注意各种资料的收集、整理工作。
4、安装阶段：（1）材料到达工地现场前5天公司将派人进驻现场，联系好各种运输及装卸设备，为工程开工作好充分的机具准备。
（2）因本工程安装原则为厂内技术人员指导，并组织安装力量，故开工前公司将派人作好人力配备计划，精心挑选各种必需工种人员等，并进行施工前安装技术及安全交底工作，并作好记录，同时贯彻落实工程质量与安全目标。
（3）工程开工前，应会同建设单位人员办理好当地工程开工必办的各种手续，并作好施工安装过程策划。
（4）安装过程中，各工序相互交接时应有验收记录，并且对存在的不合格品及时进行返工返修。
5、竣工验收：（1）由现场管理部门作好建设单位及有关部门的协调，确定竣工验收的时间、地点、方式。
（2）竣工验收前现场管理部门做好现场卫生清理工作，安装工程的资料汇总及整理工作并出具《竣工报告》、《工程综合评定表》及其它资料。
（3）竣工验收后，应将竣工资料送交建设单位及质监单位签字确定工程等级，并送至相关部门存档。
三、施工协调管理（1）与设计公司的工作协调①我们将在施工过程中积极与建筑公司配合，解决施工中的疑难问题。
②积极参与施工图会审，充分考虑到施工过程中可能出现的各种结构问题，完善图纸设计。
③主持施工图审查，协助业主会同建筑师、供应商（制造商）提出建议，完善设计内容和设备物资选型。
④对施工中出现的情况，除按建筑师、监理的要求及处理外，还应积极修正可能出现的问题，并会同发包方、建筑师、监理按照进度与整体效果要求进行隐蔽部位验收，中间质量验收、竣工验收等。
⑤根据发包方的指令，组织设计单位、业主参加设备及材料的选型，选材和订货。
（2）与建设单位的协调①按照与建设单位签订的施工合同，精心施工，确保工程中各项技术指标达到建设单位的要求。
②会同建设单位的工程技术人员做好施工过程中技术变更工作。
③主动接受建设单位施工过程中的监督，定期向建设单位汇报工程进度状况；对于施工中需要建设单位协调工作，应立即向有关负责人汇报并请求解决。
（3）与土建、电施工单位的协调①根据建设单位的总体安排，积极与土建单位配合并指导土建单位作好预埋件的埋设、校正、复核工作。
②根据施工图纸及合同要求，向有关单位通报施工计划，并按规定对土建基础进行复测并作好记录。
③施工过程中，积极配合建、电等安装单位作好在钢构件上吊点位置标注的指导工作，监督各吊点焊接情况。
④在施工过程中，还应积极与土建、电安装单位配合作好各种安全防护工作，并且服从建设单位对各施工单位的统一协调指导及监督工作。
（4）与监理公司的配合①监理公司在施工现场中对工程实际全过程监理，在施工过程中如发现材料及施工质量问题及时通知现场监理工程师，处理办法经现场监理工程师签名同意后实施。
②隐蔽工程的验收，提前24小时通知现场监理工程师，验收办妥验收签证后方可进入下一道工序施工。
③安装设备具备调试条件时，在调试前48小时通知现场监理工程师，调试过程由专人作好调试记录，调试通过双方在调试记录上签字后方可进行竣工验收。
④在具备交工验收条件时，应提前10天提交“交工验收报告”通知建设单位及监理公司及有关单位对工程进行全面验收评定。
（5）协调方式①按进度计划制定的控制节点，组织协调工作会议，检查本节点实施的情况，制订、修正、调整下一个节点的实施要求。
②由项目经理部负责施工协调会，以日为单位进行协调。
③本项目管理部门以日为单位编制工程简报，向业主和有关单位反映、通报工程进展及需要解决的问题，使有关各方了解工作进行情况，及时解决施工中出现的困难和问题。
根据工程进展，我们还将不定期地召开各种协调会，协助业主与社会各业务部门的关系以确保工程进度。
四、施工现场平面布置①临时设施及材料堆场布置：工期紧，施工内容多，故合理安排工序、布置现场临设（起重机行走路线）是关键。
由于本工程位于XX市，交通便利，为保证施工过程中不影响市区环境卫生，必须合理布置办公区、材料仓库等临时设施。
②解决临时用水、用电：主要施工机械设备用电设配电箱，电源从业主提供的配电箱中引入；因钢结构工程为干作业，故施工过程中除生活用水（由业主免费提供）外基本无须用水。
五、临时设施占地计划施工临时设施主要有：临时办公和生活用房、临时道路材料堆场等：六、劳动力计划根据本工程特点共安排以下6个工种级别共14人：1、起重工（2人）；2、安装工（3人）；3、电焊工（2人）；4、油漆工（2人）；5、电工（2人）；6、普工（3人）；以上人员不包括项目部管理技术人员在内。
第四章主要项目施工方案一钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机具基础与支承面验收合格测量放线构件验收，并做安装标志清理作业面平台安装构件矫正组拼装施工条件钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→安装→檩条支撑系杆安装→涂料工程→结构系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。
2、屋面系统安装工艺流程：准备工作→结构大梁安装校正→结构檀条压杆支撑安装固定→结构包边→雨排水管道安装固定。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，固定板位置、预埋与混凝土紧贴性进行检查，检测和理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础固定钢板做为梁的支承面，其支承面的允许偏差应符合规范要求。
2、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、以及其他所有钢构件的装卸及安装。
①钢结构架现场拼装，采用立拼。
②吊装采用单榀吊装，吊点采用四点绑扎，绑扎点应用软材料垫至其中以防钢构件受损。
起吊时先将结构架吊离地面50cm左右，使结构架中心对准安装位置中心，然后徐徐升钩，将屋架吊至柱顶以上，再用溜绳旋转屋架使其对准柱顶，以使落钩就位，落钩时应缓慢进行，并在屋架刚接触柱顶时即刹车对准预留螺栓孔，并将螺栓穿入孔内，初拧作临进固定，同时进行垂直度校正和最后固定，结构架垂直度用挂线锤检查，应于抗风柱相连接并用四根溜绳从两边把屋架拉牢，屋架经校正后，即可安装各类支撑及檩条等，并终拧螺栓作最后固定。
钢梁安装允许误差：序号项目标准1梁两端顶面高差L/100且≤10mm2主梁与梁面高差±2.0mm3跨中垂直度H/5004挠曲（侧向）L/1000且≤10.0mmB、高强度螺栓的连接和固定①钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不得在雨中作业。
②高强度螺栓在大六角头上部有规格和螺栓号，安装时其规格和螺栓号要与设计图上要求相同，螺栓应能自由穿入孔内，不得强行敲打，并不得气割扩孔，穿放方向符合设计图纸的要求。
③从构件组装到螺栓拧紧，一般要经过一段时间，为防止高强度螺栓连接副的扭矩系数、标高偏差、预拉力和变异系数发生变化，高强度螺栓不得兼作安装螺栓。
④为使被连接板叠密贴，应从螺栓群中央顺序向外施拧，即从节点中刚变大的中央按顺序向下受约束的边缘施拧。
咸阳国际机场LED显示屏钢结构施工方案1(精)
钢结构施工方案(一、施工准备（1）施工现场水、电供应情况。
（2）地方材料供应情况和当地协作条件。
（3）根据施工组织设计和材料设备计划要求，材料人员尽快进行材料调对设备型号性能进行核准，保证设备善良好。
（二）、施工现场准备(1 按照施工组织设计要求和安排，配合建设单位搞好场地的原有建设物拆除，了解并处理施工场地内地下的水管、电缆等障碍物。
(2 进行测量放线，搭建临时设施。
(3 对土建单位施工的钢柱基础杯底进行抄平复验。
(4 确定材料进场后的摆动放区域。
（5）确定配电柜的布置及吊车的行走路线。
(三）、工艺流程：（四）、质量保证施工措施（1）本工程的钢结构安装质量，按照国家标准《钢结构工程施工及验收规范》（GB5025）执行。
（2）钢构件要按分类、型号、安装顺序进行堆放，一个型号放一个地点，以方便取用。
上下重叠堆入构件时，垫木要结实，并垫在同一垂线上，防止因堆入不当而引起构件变形。
（3）钢构件在安装前必须对编号、外形尺寸、焊缝质量、螺孔位置等进行全面检查、完全符合设计要求后才能进行安装。
（4）钢构件在运输过程中发生的变形应予修复，不能修复的杆件，应该更换。
（5）钢结构的定位轴线要精心测量，去座放线时要用整根尺丈量，防止因分尺丈量产生积累误差。
（6）钢构件要严格按照安装顺序进行，不能任意变更，校正时必须校到±0.00。
每根一个构件都进行精心校正，这一点是可以做到的。
（7）喷砂后的磨擦面要认真检查，不能漏喷，喷过折磨擦面不得沾上污垢脏物。
高强螺栓的扭矩要保证达到750N.m ，不得欠拧和超拧。
拧完后要做好记录。
（8）安装焊缝应按图纸要求施焊，主要构件的焊缝焊完后，应打上焊工代号，并做好书面记录。
（9）钢结构安装完工后，要事理出全部质量记录的技术资料，作为竣工验收的主要文件。
（五）、保证安全措施（1）、安全目标确保安全文明生产牌，争创安全文明施工示范工地。
杜绝因工死亡及重大死亡事故，杜绝重大火灾事故，杜绝重大效能事故，年重伤率控制在0.4‰以内负伤率控制在3‰以内。
户外立柱led显示屏钢结构基础
户外立柱led显示屏钢结构基础户外立柱LED显示屏的钢结构搭建方法如下:一、确定安装地点和尺寸首先，需要确定户外立柱LED显示屏的安装地点和尺寸。
根据实际需求，选择一个合适的位置，并测量出显示屏的尺寸和高度。
二、设计钢结构框架根据显示屏的尺寸和高度，设计一个稳固的钢结构框架。
可以考虑使用角钢或型钢制作框架，确保坚固和稳定。
三、制作和装配框架根据设计图纸，将角钢或型钢进行切割和焊接，制作出框架的主体。
将各个部件进行装配，确保连接牢固。
四、安装基础根据显示屏的尺寸和重量，选择一个合适的基础材料，如混凝土或钢筋水泥。
按照设计图纸，挖掘基础坑，并将基础材料浇筑入坑中。
等待基础完全干燥和固化。
五、安装钢结构框架将制作好的钢结构框架放置在基础上，并使用螺栓或焊接将其固定在基础上。
确保框架平整且垂直。
六、安装支撑结构根据设计图纸，制作出支撑结构，并将其安装在钢结构框架上。
确保支撑结构坚固和稳定。
七、连接电源和控制系统将电源线和控制系统线路连接到户外立柱LED显示屏上。
确保连接正确并紧固。
八、安装LED显示屏将LED显示屏放置在钢结构上，并按照制造商提供的安装步骤进行安装。
确保显示屏固定牢固和平整。
九、测试和调试连接电源并进行测试和调试。
确保显示屏正常工作，并检查图像和声音效果。
十、完善细节对钢结构框架进行涂漆或防锈处理，以确保其长久的使用寿命和美观度。
最后，在完成所有安装和调试工作后，对整个户外立柱LED显示屏的钢结构进行检查，确保其稳定牢固，并符合安全标准。
如发现任何问题，及时修复。
这样，户外立柱LED显示屏的钢结构搭建工作就完成了。
LED显示屏钢结构解决方案
LED显示屏钢结构解决方案LED显示屏在室内和室外广告、会议场所等各种场合中得到了广泛应用。
由于其高亮度、高清晰度和广视角等特点，它已成为现代信息传播的重要媒介。
然而，LED显示屏的钢结构设计方案也成为了制约其应用的一个关键问题。
1.结构材料选择钢结构是具有高强度、抗震性能和较长寿命的优质材料，因此在LED显示屏的钢结构设计中可以采用Q235钢材作为主要结构材料。
同时，根据实际需要，可以根据不同的场合选择不同规格和厚度的钢材，以满足结构的设计要求。
2.结构形式设计在设计LED显示屏的钢结构时，主要有单柱、双柱和悬挑式等多种结构形式。
根据LED显示屏的具体尺寸和使用环境，可以选择合适的结构形式。
例如，对于较大尺寸的LED显示屏，可以采用双柱结构或悬挑式结构，以增加结构的稳定性和承重能力。
3.线条设计钢结构的线条设计不仅影响到显示屏整体的美观度，还会对结构的强度和稳定性产生影响。
在设计线条时，需要考虑到结构的刚度和稳定性，避免出现过于复杂或过于细长的线条，以确保结构的整体性能。
4.细节处理在设计LED显示屏的钢结构时，还需要考虑到细节处理，以增加结构的可靠性和安全性。
例如，可以在顶部设置防水设施，以防止雨水渗入结构内部；可以在底部设置固定设施，以增加结构的稳定性和抗震性能。
5.其他考虑因素在LED显示屏钢结构的设计中，还需要考虑到其他因素，如风压、重量和振动等。
可以通过进行结构风洞试验，以评估结构在不同风压条件下的抗风能力；可以通过进行模拟分析，以评估结构在不同负载条件下的稳定性和安全性。
综上所述，LED显示屏钢结构的设计方案需要综合考虑结构材料、结构形式、线条设计、细节处理和其他因素，以确保屏体的安全性、稳定性和可靠性。
在实际设计中，还需要根据具体的应用需求进行优化和调整，以满足用户的需求。

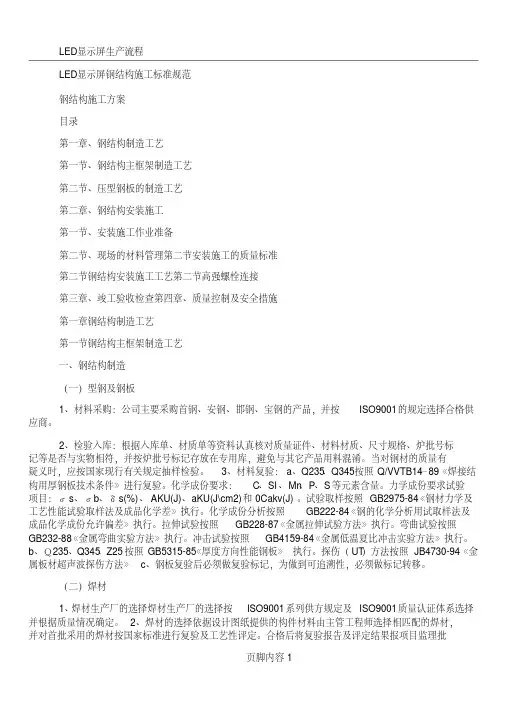

LED显示屏钢结构施工标准规范.pdf
LED显示屏钢结构施工标准规范钢结构施工方案目录第一章、钢结构制造工艺第一节、钢结构主框架制造工艺第二节、压型钢板的制造工艺第二章、钢结构安装施工第一节、安装施工作业准备第二节、现场的材料管理第二节安装施工的质量标准第二节钢结构安装施工工艺第二节高强螺栓连接第三章、竣工验收检查第四章、质量控制及安全措施第一章钢结构制造工艺第一节钢结构主框架制造工艺一、钢结构制造（一）型钢及钢板1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并按ISO9001的规定选择合格供应商。
2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。
当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。
3、材料复验：a、Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。
化学成份要求：C、SI、Mn、P、S等元素含量。
力学成份要求试验项目：σs、σb、δs(%)、AKU(J)、aKU(J\cm2)和0Cakv(J)。
试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。
化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。
拉伸试验按照GB228-87《金属拉伸试验方法》执行。
弯曲试验按照GB232-88《金属弯曲实验方法》执行。
冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。
b、Ｑ235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。
探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。
（二）焊材1、焊材生产厂的选择焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。
2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材，并对首批采用的焊材按国家标准进行复验及工艺性评定。
LED显示屏安装工程施工方案89442
LED显示屏安装工程施工方案89442一、工程概况本次安装的是一块LED显示屏，用于室内展示，显示屏尺寸为6米宽×4米高，像素密度为P10。
我们的施工方案主要包括以下几个方面：基础施工、钢结构安装、显示屏安装、电气接线、调试和验收等。
二、施工方案1.基础施工：1.1场地勘察：对显示屏安装的场地进行勘察和测量，确认场地是否符合显示屏安装要求。
1.2场地准备：清理场地，确保场地平坦、整洁，无积水和杂物。
1.3基础施工：根据设计要求，进行基础的打桩、浇筑混凝土和施工等工作。
2.钢结构安装：2.1钢结构加工：根据设计图纸，进行钢结构的加工和制作。
2.2钢结构安装：按照图纸要求进行钢结构的安装，在安装过程中，确保结构的稳固和垂直度。
3.显示屏安装：3.1显示屏安装：将显示屏模块按照像素密度和尺寸要求进行排列，使用专用的吊装工具将显示屏模块吊装到安装位置。
3.2拼接调整：对吊装好的显示屏模块进行拼接调整，确保显示屏的整体效果和图像无缝衔接。
4.电气接线：4.1电缆敷设：根据电气接线图，进行显示屏的电缆敷设，将各个模块的电缆连接起来。
4.2电气接线：按照电气接线图进行电气接线，确保接线的正确和稳定。
5.调试和验收：5.1显示效果调试：对显示屏进行调试，确保图像的清晰度、亮度、色彩等符合设计要求。
5.2功能调试：对显示屏的各项功能进行测试，确保显示屏的正常工作。
5.3验收：提供相关资料和证书，经过验收合格后进行工程竣工。
三、工期安排本次安装工程预计需要10天完成，具体工期安排如下：1.基础施工：2天2.钢结构安装：3天3.显示屏安装：2天4.电气接线：1天5.调试和验收：2天四、施工要求1.施工过程中，要严格遵守现行的安全生产法律法规，确保施工人员的人身安全。
2.施工过程中，要对材料进行质量检验，杜绝使用次品材料。
3.施工现场要保持整洁，杂物要及时清理，以免影响安装工作。
4.施工过程中，要与相关部门保持良好的沟通，确保工程按计划进行。
显示屏工程施工方案
显示屏工程施工方案目录一、工程概况 (3)1.1工程施工管理工作流程图 (3)1.2实施方案示意图 (4)1.3确定施工方案 (4)1.4项目布线施工 (5)1.5屏体框架的制作 (5)1.6屏体的安装 (5)二、安装过程中的相关说明 (6)2.1钢结构安装方案 (7)2.2屏体具体安装过程 (9)2.3显示屏布线 (11)一、工程概况依照用户规定的进入施工现场的时间，在用户方同意的条件下，我方进入施工现场，开始显示屏工程的正式安装工作。
按照用户需求，工期为合同签订后规定时间内完成整个工程。
1.1工程施工管理工作流程图1.2实施方案示意图1.3确定施工方案由施工技术人员到达工程安装现场，进行现场的实地勘察：a、再次与业主方确定显示屏体的安装位置和环境；b、再次与业主方确定安装控制主机的机房位置及环境；c、再次测量控制信号、数据信号的实际传输距离；d、设计传输信号线的布线位置。
1.4项目布线施工a、施工人员依照技术人员勘察之后的设计方案，进行通讯线缆敷设：b、清理布设路线；c、埋设线管、穿线；d、安装线材连接件。
1.5屏体框架的制作施工人员依照结构设计人员提供的设计图纸进行框架的施工：a、钢架的制作；（保证精度）b、钢架的安装；c、屏体外装饰材料的施工；d、屏体内部供电系统的引线。
1.6屏体的安装a、框架安装结束后，进行屏体的安装：b、箱体的安装、固定；（保证定位的精度、连接的强度）；c、箱体的连接；（由电气技术人员完成）；d、信号线的连接；（由电气技术人员完成）；e、配电箱的安装.（由电气技术人员完成）；f、建立安全奖罚制度，开展多种形式的安全教育活动。
二、安装过程中的相关说明a)配电系统工程：显示屏的系统供电采用的是三相五线制，在设计使用时应尽量做到三相均衡，以保证显示屏系统的正常使用。
b)接地电阻：接地电阻≤4Ω。
建议根据具体的使用情况，采用深埋铜包钢板，同时控制土壤的水份和盐份，满足设备良好接地要求。
显示屏钢结构施工方案
钢结构施工方案广告牌工程方案LED广告牌：(1）钢结构：钢架XXX宽。
XXX高。
总面积为XXX ㎡一、编制目的：本施工组织设计编制的目的是：为XX市XXXXXX有限公司广告牌轻钢工程项目，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。
二、编制依据：1、施工图纸、等资料。
2、XX市有关建筑工程安装文明施工规范、标准。
3、XXXXXXX钢结构有限公司施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。
4、根据中国现行的有关标准和规范要求：（1）《钢结构工程施工质量验收规范》（GB50205-2001）（2）《建筑钢结构焊接规程》（JGJ81-91）（3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（4）《钢结构制作工艺规程》（DBJ08-216-95）（5）《冷弯薄壁型钢结构技术规范》（GBJ18-87）（6）《压型金属板设计施工规程》（YBJ216-88）（7）《建筑设计防火规范》（GBJ16-87）（8）《钢--砼组合楼盖结构设计与施工规程》（YB9238-92）第二章工程概况及特点一、工程概况（1）建设单位：XX市又旺角室外照明有限公司（2）工程名称：XX市XXXXX有限公司广告牌轻钢工程（3）工程地点: XXX区（4）设计单位: XX市XXXXXXX有限公司（5）总建筑面积：XX m2二、工程特点：1、工期紧：本工程根据计划，从施工到交工验收共计15日历天，所以必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。
2、施工范围：本工程为轻钢结构，各种构件布置必须分类就近堆放，尽量减少材料的二次搬运，须合理安排起重机行走路线，以提高工效，钢结构在安装过程中，须做好雨季施工安全措施。
3、构件品种多：本工程因各种钢构件均需严格采购，然后装箱运输至工地，各种构配件必须有组织、有计划按图纸要求分类编号，小构件须分类打包做到有条不紊。
电子大屏背墙钢架施工方案
电子大屏背墙钢架施工方案1. 简介本文档旨在提供一个电子大屏背墙钢架施工方案，以帮助项目团队顺利完成电子大屏的搭建和安装。
2. 施工流程2.1 准备工作在施工开始之前，需要进行一系列的准备工作，包括材料准备、设备检查和施工区域的准备等。
1.材料准备：–钢架材料：根据设计图纸确定所需的钢架材料规格和数量，确保所有材料齐全。
–螺丝和螺母：根据钢架材料的要求，准备相应规格的螺丝和螺母。
2.设备检查：–检查起重设备，确保其正常运行。
–检查施工工具，确保其齐全并处于良好状态。
3.施工区域准备：–清理施工区域，将杂物和障碍物清除。
–划定工作区域，确保施工区域的安全性。
2.2 钢架搭建1.根据设计图纸，确定钢架的具体位置和尺寸。
2.使用起重设备将钢架的主体部分（水平梁和立柱）按照设计图纸和规格要求，一根一根地安装到位。
3.使用螺丝和螺母将钢架的不同部分连接起来，确保其稳固可靠。
4.安装钢架的配件，例如横梁、斜撑等，以增加整个结构的稳定性。
5.完成钢架的搭建后，进行必要的检查和调整，确保其水平、垂直和平整。
2.3 其他工作在钢架搭建完成后，需要进行一些其他的工作，以完善电子大屏的背墙安装。
1.安装背墙：–根据设计要求，选购适合的背墙材料，例如彩钢板或玻璃等。
–将背墙材料切割成适当尺寸，并使用螺丝将其固定在钢架上。
2.安装电子大屏：–根据大屏的尺寸和重量，使用合适的起重设备将大屏安装到钢架上。
–使用专业工具和配件，固定电子大屏，以确保其稳固和安全。
3.检查和测试：–完成电子大屏的安装后，进行必要的检查和测试，确保大屏的显示和功能正常运行。
3. 安全注意事项在进行电子大屏背墙钢架施工过程中，需要严格遵守以下安全注意事项：•工作人员必须佩戴符合安全要求的安全帽、手套和防护鞋等个人防护装备。
•确保施工区域的安全，禁止未经许可的人员进入施工区域。
•使用起重设备时，必须遵守相关的操作规范和安全要求。
•在高空作业时，必须使用安全绳索和安全带，并在施工现场设置安全警示标志。
室内电子屏钢架施工方案
室内电子屏钢架施工方案1. 引言室内电子屏的应用越来越广泛，在商场、超市、展览等场所都能见到它们的身影。
然而，室内电子屏的稳固安装对于展示效果和观看体验至关重要。
本文将为您介绍室内电子屏钢架施工方案，包括材料准备、测量和定位、安装流程等内容。
2. 材料准备在进行室内电子屏钢架施工前，我们需要准备以下材料：•钢架材料：选择高强度、耐腐蚀的钢材，并按照具体要求切割和加工成符合尺寸的构件；•螺栓和螺母：用于固定钢架构件和电子屏；•手动工具：如电钻、螺丝刀、扳手等，用于安装和调整。
3. 测量和定位在安装室内电子屏钢架之前，需要进行准确的测量和定位，以确保钢架的位置正确。
以下是具体步骤：1.使用测量工具（如卷尺）测量墙壁的高度、宽度和深度，记录下来；2.根据要安装的电子屏的尺寸，计算出钢架的尺寸，并标记在墙壁上；3.使用水平尺或水平仪，在墙壁上标记出水平线和垂直线，作为钢架安装的参考线。
4. 安装流程4.1 固定钢架构件1.根据标记线，使用电钻钻孔，并使用锤子将螺栓插入孔内；2.在螺栓上加装螺母，使用扳手将螺母固定在墙壁上；3.重复以上步骤，固定钢架的其他构件，在需要的位置设置支撑点。
4.2 安装电子屏1.将电子屏放置在预留的位置上，与钢架的支撑点对齐；2.使用螺丝刀将螺栓穿过电子屏的安装孔，并用螺母固定住；3.检查电子屏的安装是否牢固，如有松动，及时调整。
5. 安全注意事项在进行室内电子屏钢架施工时，务必注意以下安全事项：1.工作时佩戴好防护手套和护目镜，以免受伤；2.准确测量和标记，避免安装位置出错；3.使用合适的工具，并正确使用，以避免事故发生；4.在安装过程中，注意保持钢架和电子屏的平稳，避免倾斜和松动。
6. 总结通过本文的介绍，我们了解到室内电子屏钢架施工的流程和注意事项。
在进行安装之前，我们需要准备好合适的材料，并进行准确的测量和定位。
在安装过程中，要注意安全事项，确保钢架和电子屏的稳固和牢固。
显示屏钢结构施工方案
显示屏钢结构施工方案1. 引言在现代社会，显示屏已经成为了人们生活中不可或缺的一部分。
无论是在户外广告、商场展示、电视墙、会议室还是舞台背景等方面，显示屏都发挥着重要的作用。
而要保证显示屏的稳定性和安全性，正确的钢结构施工方案是十分关键的。
本文将针对显示屏钢结构施工方案进行详细说明，包括施工前的准备工作、材料选择、施工过程的注意事项以及施工后的维护等方面。
2. 施工前准备2.1 定位测量在开始施工之前，首先需要对显示屏的位置进行准确定位测量。
通过使用测量仪器来确定显示屏的安装位置和倾斜度，以保证安装的准确性。
2.2 设计图纸审核根据显示屏的参数和需求，制定详细的设计图纸。
在施工前，需要对设计图纸进行仔细审核，确保符合代码要求和施工规范。
2.3 施工团队组织确定施工团队的人员构成和责任分工，确保团队成员具备相关经验和技能。
同时，提供必要的安全培训和装备，保证工作的安全性和高效性。
3. 材料选择3.1 钢材选择钢结构是显示屏施工中最常用的材料之一。
在选择钢材时，需要考虑材料的强度、稳定性和耐腐蚀性。
常见的钢材有碳钢、不锈钢和镀锌钢等，根据具体要求选择合适的钢材。
3.2 连接件选择连接件对于整个钢结构的稳定性起着至关重要的作用。
选择高质量的连接件，如螺栓和螺母，以确保连接点的可靠性。
同时，要根据实际情况选择合适的连接方式，如焊接、螺栓连接或搭接等。
4. 施工过程注意事项4.1 安全措施在施工过程中，安全是首要考虑的因素。
施工人员必须配备个人防护装备，如安全帽、防护眼镜和防滑鞋等，并遵守相关安全操作规程。
4.2 细节把控在钢结构组装过程中，需要细心把握每一个细节。
确保钢材的质量和连接件的可靠性，避免出现漏洞。
同时，要注意施工顺序和步骤，保证施工的连贯性和安全性。
4.3 钢结构质量检测在完成钢结构的组装后，进行质量检测是必不可少的。
使用合适的仪器和设备，检测结构的稳定性和承载能力，确保显示屏的安全性。
5. 施工后的维护5.1 定期检查显示屏钢结构在长时间使用后，可能会受到环境和外力的影响，导致松动或损坏。
