管道焊缝检验概述
管道焊缝外观检验标准
管道焊缝外观检验标准
管道焊缝是由对接的两个管子通过焊接工艺连接而成，焊缝部位是整
个管道系统中最容易产生问题的部位之一，因此无论是否是重要性质
的管道都需要进行外观检验。
以下是管道焊缝外观检验的标准和要求：
1. 焊缝表面的准备和清洁：焊缝表面必须去除等离子喷涂、氧化物、
油污和杂物等，表面应涂有一层稀释液以防止氧化腐蚀。
2. 断面检验：焊缝断面的检验要求焊面应均匀平整，无裂纹、夹渣和
过量焊料。
3. 缺陷检验：必须检查焊缝表面是否有气孔、裂纹、夹渣、明显凸起、凹陷等缺陷，这些缺陷将影响焊接强度和使用寿命。
4. 合格标准：焊缝外观检验的标准应符合以下条件：
- 气孔和夹渣允许出现一个每英寸一次，每个孔的占地面积不能超过
05平方英寸；
- 裂纹和缩孔禁止出现；
- 即使存在1个可接受的气孔或夹渣缺陷，焊接标记也不会被覆盖或清除；
- 凸起或凹陷不能超过管子表面的1/32，也不能超过管子正常轮廓的10%。
总之，焊缝外观检验标准是必须遵守的要求，超标的焊接不仅会降低焊接质量，而且会带来安全隐患。
所有焊缝的外观检验应进行认真、细致、全面的检查，以确保焊接的管道系统能满足安全和设计要求。
焊缝质量检测方法
一外观检验用肉眼或放大镜观察是否有缺陷,如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。
二密封性检验容器或压力容器如锅炉、管道等要进行焊缝的密封性试验.密封性试验有水压试验、气压试验和煤油试验几种。
1水压试验水压试验用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法.2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。
将压缩空气通入容器内,焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。
3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油,若焊缝中有细微裂纹或穿透性气孔等缺陷,煤油会渗透过去,在涂料一面呈现明显油斑，显现出缺陷位置。
三焊缝内部缺陷的无损检测1 渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用,显示缺陷痕迹的无损检验法,常用的有荧光探伤和着色探伤。
将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。
再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。
渗透检验可用于任何表面光洁的材料。
2 磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时,产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。
根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。
磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。
3 射线检验射线检验有X射线和Y射线检验两种。
当射线透过被检验的焊缝时，如有缺陷,则通过缺陷处的射线衰减程度较小,因此在焊缝背面的底片上感光较强,底片冲洗后,会在缺陷部位显示出黑色斑点或条纹。
X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较Y射线小，被检测焊件厚度应小于30mm.而Y射线检验设备轻便、操作简单,穿透能力强，能照投300mm的钢板。
透照时不需要电源,野外作业方便。
但检测小于50mm以下焊缝时，灵敏度不高.4 超声波检查超声波检验是利用超声波能在金属内部传播，并在遇到两种介质的界面时会发生反射和折射的原理来检验焊缝内部缺陷的。
压力管道焊道复检
压力管道焊道复检是确保压力管道焊接质量的重要环节，通常包括以下几个步骤：
1. 外观检查：
- 初步焊后，对焊道进行目视和工具检测（如放大镜、磁粉探伤仪等），查看焊缝表面是否有裂纹、气孔、未熔合、咬边等缺陷。
2. 无损检测：
- 采用无损检测技术进行进一步的焊道内部质量检验，常见的方法有射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）等。
根据设计要求和规范标准选择合适的检测方法。
3. 机械性能试验：
- 对焊接接头进行力学性能测试，例如拉伸试验、弯曲试验、硬度测试等，以验证焊接接头是否达到预定的强度和韧性要求。
4. 耐腐蚀性及耐久性评估：
- 根据管道材质和使用环境，可能还需要进行耐腐蚀性检测或疲劳寿命评估。
5. 修复与再检测：
- 如果在上述检测过程中发现焊道存在不符合标准的缺陷，需要按照规定的方法进行修复，并在修复完成后再次进行相关检测，直至合格为止。
6. 记录与报告：
- 记录每次检测的结果，形成完整的焊接质量检测报告，存档备查，同时作为工程验收的重要依据。
7. 第三方检测：
- 在某些情况下，为了保证公正性和权威性，可能还会邀请第三方专业检测机构进行复检工作。
总之，压力管道焊道复检是一个严谨的过程，其目的是通过一系列科学的检测手段，全面确保压力管道的安全可靠运行。
钢制承压管道对接焊接接头射线检验技术规程 概述说明
钢制承压管道对接焊接接头射线检验技术规程概述说明1. 引言1.1 概述钢制承压管道是现代工业领域中广泛使用的重要设备，而对接焊接接头作为管道连接的关键部分，其质量和可靠性对管道运行安全至关重要。
为了确保焊接接头的质量和密封性，射线检验技术成为一种常用的检测手段。
本文将详细介绍钢制承压管道对接焊接接头射线检验技术规程，以提供一个有益的参考指南。
1.2 文章结构本文共分为五个部分：引言、钢制承压管道对接焊接接头射线检验技术规程、执行规程的步骤和要点、实施效果及应用案例分析以及结论与展望。
在引言部分，对文章内容进行了概述；在第二部分，详细介绍了该技术规程的重要性、基本原理以及制定与更新等方面；第三部分则探讨了执行该规程的步骤、要点以及必需的工作准备；第四部分着重评估了该技术规程实施效果，并通过应用案例进行深入分析与总结；最后，在第五部分中对全文进行了总结，并展望了该技术在未来的应用前景。
1.3 目的本文旨在介绍钢制承压管道对接焊接接头射线检验技术规程，通过详细描述该规程的重要性、基本原理和实施步骤，帮助读者全面了解和掌握该技术。
同时，通过应用案例的分析与总结，评估该技术规程的实施效果与优劣，并指出其发展方向与挑战。
本文的目标是为相关专业人员提供一个系统化、参考性强的指南，以促进钢制承压管道对接焊接接头射线检验技术水平的不断提高。
2. 钢制承压管道对接焊接接头射线检验技术规程2.1 焊接接头射线检验的重要性钢制承压管道的对接焊接接头是关键部位，其质量直接影响到管道的安全运行。
不合格的焊缝可能导致泄漏或破裂，从而造成严重的事故和损失。
因此，通过射线检验来评估和验证焊缝的质量是至关重要的。
2.2 承压管道射线检验的基本原理承压管道射线检验主要采用X射线或γ射线照相术。
这种方法能够透过金属材料，形成可见影像，以评估材料内部存在的潜在缺陷，如气孔、裂纹、夹杂物等。
通过分析影像中缺陷的特征和大小，可以判断焊缝是否符合规范要求，并采取相应措施进行修补或更换。
工业管道焊缝外部质量检验
工业管道焊舞外部质量检验I主控项目1.现场设备焊缝的检查等级，应按100%无损检测、局部无损检测、不要求进行无损检测的要求，划分为I、n、In三个等级。
现场设备焊缝的外观质量应符合本规范表8.1.1-1,表8.1.1-2的规定。
检查数量：全部检查。
检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。
注：1当咬边经磨削修整并平滑过渡时，可按焊缝一侧较薄母材最小允许厚度值评定。
2角焊缝焊脚不对称在特定条件下要求平缓过渡时，不受本规定限制。
3除注明角焊缝缺陷外,其余均为对接、角接焊缝通用。
4表中T为母材厚度；t为设计焊缝厚度。
5表中公式的常量单位为mmβ2、管道焊缝的检查等级,应按现行国家标准《工业金属管道工程施工质量验收规范》GB50184的规定划分为I、n、m、IV、V五个等级。
管道焊缝的外观质量应符合本规范表8.1.2-1、表8.1.2-2的规定。
检查数量：全部检查。
检查方法：观察检查、采用焊缝检查尺测量和检查焊接记录。
表8.1.2・1管道焊缝外观质量表管道焊缝外观质量（余高和根部凸出注：对于铝及铝合金的根部凸出，当母材厚度小于或等于2mm时，根部凸出应小于或等于1.5mm;当母材厚度为2mm〜6mm时,根部凸出应小于或等于2.5mm o3、钛及钛合金、错及错合金的焊缝表面应在焊后清理前进行色泽检查。
钛及钛合金焊缝的色泽检查结果应符合表8.1.3的规定。
错及错合金的焊筑表面应为银白色，当出现淡黄色时应予以清除。
检查数量：全部检查。
检查方法：观察检查和检查焊接检查记录。
者为低温氧化，除不掉者为高温氧化。
11一般项目4、焊缝外观应成形良好，不应有电弧擦伤；焊道与焊道、焊道与母材之间应平滑过渡；焊渣和飞溅物应清除干净。
检查数量：全部检查。
检查方法：观察检查。
5、管道对接焊筵处的角变形（图8.1.5）应符合下列规定：1当管子公称尺寸小于100mm时，允许偏差为2mm;2当管子公称尺寸大于或等于100mm时，允许偏差为3mm o图8.1.5管道焊接接头的角变形I-钢板尺；a-角变形（平直度）偏差检查数量：全部检查。

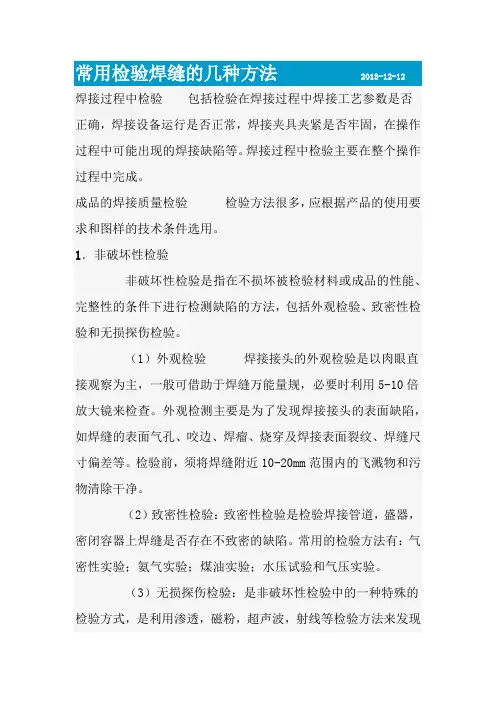

常用检验焊缝的几种方法
焊接过程中检验包括检验在焊接过程中焊接工艺参数是否正确，焊接设备运行是否正常，焊接夹具夹紧是否牢固，在操作过程中可能出现的焊接缺陷等。
焊接过程中检验主要在整个操作过程中完成。
成品的焊接质量检验检验方法很多，应根据产品的使用要求和图样的技术条件选用。
1．非破坏性检验非破坏性检验是指在不损坏被检验材料或成品的性能、完整性的条件下进行检测缺陷的方法，包括外观检验、致密性检验和无损探伤检验。
（1）外观检验焊接接头的外观检验是以肉眼直接观察为主，一般可借助于焊缝万能量规，必要时利用5-10倍放大镜来检查。
外观检测主要是为了发现焊接接头的表面缺陷，如焊缝的表面气孔、咬边、焊瘤、烧穿及焊接表面裂纹、焊缝尺寸偏差等。
检验前，须将焊缝附近10-20mm范围内的飞溅物和污物清除干净。
（2）致密性检验：致密性检验是检验焊接管道，盛器，密闭容器上焊缝是否存在不致密的缺陷。
常用的检验方法有：气密性实验；氨气实验；煤油实验；水压试验和气压实验。
（3）无损探伤检验：是非破坏性检验中的一种特殊的检验方式，是利用渗透，磁粉，超声波，射线等检验方法来发现焊缝表面的细微缺陷及存在于焊缝内部的缺陷。
目前，这类检验方法已在重要的焊接结构中被广泛应用。
2．破坏性检验破坏性检验是从焊件或试件上切取试样或以产品的整体破坏做试验，以检查其力学性能等的检验方法。
它包括力学性能试验，化学分析，腐蚀试验，金相试验，焊接性试验等。
在生产中，焊接成品的质量检验很重要占有很重要的地位。
它不仅在于发现焊接缺陷，检验焊接接头的性能，以确保产品的焊接质量和安全使用，严重的缺陷可导致受压容器的爆炸，造成直接经济损失或灾难性事故而且通过各种检验可对缺陷作出客观的判断，才能对焊缝作出可靠的结论，看其是否所规定的技术要求和保证结构使用的安全可靠。
下面介绍几种检验焊缝质量的方法：（1）气密性实验：一般检验管道，盛器，密闭容器上焊接是否存在不致密的缺陷，以便及时发现，进行排除并修复。
燃气管道焊接试验方法
燃气管道焊接试验方法首先，进行焊接试验前，要根据规范和要求准备好试验设备和工具，并对试验人员进行培训，熟悉试验方法和操作规程。
一、外观检查外观检查是焊接试验的首要工作，通过对焊接接头的外观进行检查，可以初步判断焊接质量是否合格。
主要检查焊缝是否饱满、均匀，焊缝和基体是否紧密，有无裂纹、夹杂、气孔等缺陷，焊缝表面是否平整。
二、焊缝断面检查焊缝断面检查是为了观察焊缝的内部情况，以评估焊缝的质量。
通常采用金相显微镜对焊缝的断面进行观察。
主要检查焊缝的结晶组织是否均匀细密，是否有河道、气孔、夹杂物等缺陷。
三、焊缝力学性能试验焊缝力学性能试验是通过对焊缝进行拉伸、弯曲、冲击等力学试验，以评估焊接质量。
拉伸试验是常见的一种焊缝力学性能试验方法，可以评估焊缝的强度和韧性。
弯曲试验主要用于评估焊缝的可塑性和变形能力。
冲击试验是评估焊缝的抗冲击性能。
四、压力试验压力试验是对焊接接头进行密封性能检验的重要方法，主要通过施加一定的压力，观察焊缝是否有气泡、渗漏现象，以判断是否满足工作压力和密封要求。
压力试验的压力、时间和持压方式要符合相关规范和要求。
五、焊接接头无损检测焊接接头无损检测用于检测焊接接头内部的隐蔽缺陷，如裂纹、气孔、夹杂物等。
常用的无损检测方法包括超声波检测、射线检测和磁粉检测等。
无损检测应由具有相应资质的人员进行，检测结果应符合相关标准和规范的要求。
总之，燃气管道焊接试验是确保燃气供应安全和稳定的重要环节。
通过外观检查、焊缝断面检查、焊缝力学性能试验、压力试验及焊接接头无损检测等多个方面的试验方法，可以全面评估焊接质量，提高焊接质量和燃气管道的安全性。
在进行试验工作时，要严格按照相关规范和要求进行操作，确保试验结果的准确性和可靠性。
焊缝质量检测方法
焊缝质量检测方法1.目测检测方法目测是最简单常用的焊缝质量检测方法之一、通过肉眼直接观察焊缝外观，检查有无裂纹、孔洞、咬边等缺陷。
目测检测可以快速判断焊缝的表面质量和形状。
2.放射检测方法放射检测是利用放射性同位素或X射线对焊缝进行检测。
放射检测分为射线摄影和射线透射两种。
射线摄影通过将射线照射到焊缝上，然后在感光材料上观察形成的曝光图像，根据图像的密度和缺陷形态来判断焊缝的质量。
射线透射是将射线穿过焊缝，通过检测器接收射线，根据接收到的射线强度来判断焊缝的质量。
3.超声波检测方法超声波检测是利用超声波在材料中传播的特性，来进行焊缝质量检测。
超声波的传播速度和焊接缺陷之间存在关联，当焊接缺陷存在时，超声波的传播速度会发生变化。
通过超声波传感器的发射和接收，可以检测焊缝中的缺陷，如裂纹、孔洞、夹杂物等。
4.磁粉检测方法磁粉检测是利用液体磁粉或磁性颗粒在磁场作用下在焊缝表面产生磁化，然后观察磁粉或磁性颗粒的分布情况，从而检测焊缝中的裂纹、疲劳断裂等表面缺陷。
5.渗透检测方法渗透检测是通过将渗透剂涂在焊缝表面，然后在一定时间后将渗透剂清洗掉。
如果焊缝有裂纹或其他缺陷，渗透剂会渗入缺陷处，形成可见的痕迹。
通过观察渗透剂的渗透情况，可以判断焊缝的质量。
以上方法是常用的焊缝质量检测方法，不同的方法适用于不同的焊接方法和焊缝类型。
在进行具体的焊缝质量检测时，需要根据实际情况选择合适的方法，并进行相应的测试和分析。
同时，为了保证焊缝质量的可靠性，应该配合使用多种检测方法进行综合评估和判定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言
本设计要紧对石油管道的焊接工艺以及焊缝的检验进行了详细的编制和分析；它适用于厚壁大直径管体工件，有助于管体的焊缝检测和探讨。
该书的撰写是按照指导老师刘志敏老师的任务书严格进行的，制作过程中，通过辅导老师的指导和查阅大量的资料辅助完成。
该书要紧从石油管道的材料分析，管道的铺设环境等多方方面因素考虑，对管道的焊接工艺过程进行鉴定讨论。
焊后，通过多种无损探伤的方法如射线探伤、磁粉探伤以及探伤机器人等高科技设备，对焊缝（环焊缝）进行分析检验，以达到石油在运输过程中的安全、环保、经济。
由于作者能力水平严峻匮乏，该书的完成存在许多缺欠，可能在学术观点上和友爱的读者有些分歧，请您谅解！真心的希望此作品能够帮到你……
此致
-------高立华·设计要求
大直径厚壁的石油管道中间的环焊缝是通过氩弧焊焊接，通过可行的方法对焊缝进行检验
·设计目的
确保石油在运输过程中的安全可靠，幸免环境压力，提高经济效益，促进社会和谐
·适用范围
此设计只适用于大直径厚壁的管件工件，若进行其他不符合范围的操作，后果自负
一石油管道材料分析判定
结合具体的管道工程，由于其输送介质和周围环境等实际情况的不同，对焊接材料的要求就有所不同，要针对不同的情况参照相关的标准。
一般情况下管道焊接时，焊接材料的选择要遵循如下原则：强度方面，焊接所形成的整个接头的强度要高于管体母材的强度，而在根焊焊接时，能够采纳比母材强度级不稍低的焊接材料进行焊接，以释放焊接应力并幸免焊接裂纹的产生；韧性方面，除了要符合相关规定外，还要考虑具体运输介质和环境条件等因素的阻碍。
·无缝钢管是采纳穿孔热轧等热加工方法制造的不带焊缝的
钢管。
必要时，热加工后的管子还能够进一步冷加工至所要求的形状、尺寸和性能。
目前，无缝钢管（DN15—600）是石油化工生产装置中应用最多的管子。
·关于油品、油气介质，但其设计温度超过350摄氏度或压力大于10.0兆帕时，宜选用GB9948或GB6479标准的钢管；
·值得注意的是质量好的钢管价格也比较高，因此在选用钢管材料的时候，应依据使用条件综合考虑，既要可靠又要经济。
·同时，材料代用时还应考虑如下因素：
1.材料对工作介质的相容性。
如应力腐蚀、晶间腐蚀等；
2.代用材料的设计温度下的许用应力是否达到原设计的要
求；
3.代用材料是否会产生如改变焊接材料、焊接工艺等；
4.代用材料是否会产生诸如改变热处理状态、无损检测及
焊接试板等要求。
二石油管道的焊接——氩弧焊焊的介绍
1氩弧焊的焊接原理
1.1钨极氩弧焊确实是把氩气做为爱护气体的焊接。
借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。
钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的爱护而不被大气污染。
2焊枪
钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射爱护气体。
大电流焊枪长时刻焊接还需使用水冷焊枪。
因此，焊枪的正确使用及爱护是相当重要的。
3 气路
气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。
减压阀用以减压和调节爱护气体的压力。
流量计是标定和调节爱护气体流量，氩弧焊机通常采纳组合一体式的减压流量计，如此使用方便、可靠。
4氩气纯度
氩弧焊时材质对氩气纯度的要求
5规范参数
钨极氩弧焊的规范参数要紧由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。
其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。
一般不锈钢氩弧焊规范如下：
6.钨极氩弧焊特有的工艺缺陷及防止措施
7.焊前清理
钨极氩弧焊对焊件和填充金属表面的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。
8.安全技术
钨极氩弧焊操作者，必须戴好头面罩、手套、穿好工作服、工作鞋，以幸免电弧光中的紫外线和红外线灼伤。
斯泰尔钨极氩弧焊机均装有高频引弧器，小功率的高频高压电虽可不能电击操作者，但当绝缘性能不良时，高频电会灼伤操作者手的表皮，且专门难治愈，因此焊接手把的绝缘性能一定要经常检查。
钨极氩弧焊接时，应加强焊接区的通风。
在不能进行通风的局部空间施焊时，应戴供给新奇空气面罩或防毒面具。
依照任务书的要求，管道是由工作人员焊接完成的，因此在那个地点我们不不做过多讲明，我们得到了焊接成品，接下来对焊缝进行检验。
