WI-ME-024充磁机操作保养作业
EX-10100-15电容式充磁装置操作方法i手动充磁操作（1）连接单相AC220V电源。
（2）打开本电源装置的空气开关（POWER）。
充电电压表（CHARGE VOLTAGE ）显示屏应亮。
（3）把充电切换开关（MANU-AUTO ）设置在手动状态（MANU ）。
（4）按电源开关（ON）,电源指示灯（POWER）亮便可以操作。
3秒之后，输出峰值电流表的（OUTPUT CURRENT ）显示屏亮。
（5）首先确认充电电压调整旋钮是否在“ 0”位。
确认之后按充电按钮（CHARGE ）或是通过控制接线柱（CONTROL）的①-②插孔里输入充电信号。
充电指示灯亮，电源开始充电。
（6）按顺时针方向慢慢旋转充电电压调整旋钮（V.ADJUST，调到充磁所需要电压850V ± 5V,该电压值显示在充电电压表（CHARGE VOLTAG上。
（7）充到设定充电电压之后，充电完了指示灯（CHARGE UP亮，同时从控制插座（CONTROL的⑤-⑥插孔输出充电完了信号，这时便可以充磁了。
探因异常原因，在15秒内不能充到所设定的电压值时，装置内的检测异常电路开始工作，并自动关掉控制电源，同时通过内部放电电阻把残留电压放掉。
（8）按通电按钮（SHOT）或在接线柱（REMOTE ）的①-②插孔里输入a接点，使充磁电源给连接负载放电，此时负载产生的磁场给被充磁件充磁。
1秒内完成充磁操作。
此晨在峰值电流表上显示充磁电流值，同时输出OK/NG判定结果。
探在控制插座（CONTROL）的①，③插孔里输入通电信号，也可以完成通电操作。
探大约0.5秒左右，通过控制插座（CONTROL）的⑤-⑦、⑤-⑧插孔输出OK/NG「判断信号。
（9）操作结束时，请关闭电源开关（OFF。
电源指示灯（POWER）熄灭，装置为停止状态。
在关掉电源的同时，内部放电电路开始工作，把残留电压通过放电电阻放掉。
（10）请关断空气开关（POWER）。
同时数字电压表显示屏熄。
入磁充磁机操作规程(3篇)
第1篇一、概述入磁充磁机是一种用于对磁性材料进行磁化的设备，广泛应用于磁性材料的生产、加工和检测等领域。
为了保证操作人员的安全和设备的正常运行，特制定本操作规程。
二、操作前的准备1. 确认设备电源已经关闭，并确认操作区域无其他人员。
2. 检查入磁充磁机各部件是否完好，包括磁头、线圈、支架、防护罩等。
3. 检查电源线、控制线等线路是否连接牢固，无破损。
4. 检查设备铭牌上的参数是否符合使用要求。
5. 确认操作人员已穿戴好个人防护用品，如绝缘手套、防护眼镜等。
三、操作步骤1. 启动设备（1）打开电源开关，启动入磁充磁机。
（2）检查设备各部件运行是否正常，如有异常应立即停止操作。
2. 设置参数（1）根据磁性材料的要求，设置合适的磁化强度、磁化时间、磁化温度等参数。
（2）调整磁头位置，确保磁头与磁性材料接触良好。
3. 开始磁化（1）将磁性材料放置在磁头下方，确保材料平稳放置。
（2）按下“开始”按钮，启动磁化程序。
（3）观察磁化过程中的指示灯和显示屏，确保磁化过程正常进行。
4. 磁化完成（1）磁化完成后，关闭“开始”按钮，停止磁化程序。
（2）将磁性材料从磁头下方取出，检查磁化效果。
5. 关闭设备（1）关闭入磁充磁机电源，确保设备处于安全状态。
（2）整理操作现场，清理垃圾和工具。
四、注意事项1. 操作过程中，严禁触摸高温部件，以防烫伤。
2. 操作过程中，严禁使用尖锐物品接触设备，以防损坏设备。
3. 操作过程中，严禁将磁性材料放置在磁头附近，以防磁头损坏。
4. 操作过程中，严禁操作人员离开设备，以防意外发生。
5. 操作过程中，如发现设备异常，应立即停止操作，并及时报告相关部门。
五、安全防护措施1. 操作人员应穿戴个人防护用品，如绝缘手套、防护眼镜等。
2. 设备周围应设置警示标志，提醒操作人员注意安全。
3. 设备操作区域应设置隔离栏，防止非操作人员进入。
4. 设备应定期进行维护保养，确保设备处于良好状态。
六、操作人员培训1. 操作人员应接受专业培训，掌握入磁充磁机的操作方法和注意事项。
充磁机原理
充磁机原理充磁机由高压油浸电容器、SCR(可控硅)及控制电路组成。
将电源电压升高，通过整流器变为直流给电容器充电。
电容器内储存高压直流电能量，经过SCR控制，高压电能量通过对充磁线圈放电, 产生强力磁场, 使磁体饱和。
根据充磁线圈不同，充电电压可在额定范围内任意调整。
电容脉冲式充磁机的工作原理:先将电容器充以直流高压电压，然后通过一个电阻极小的线圈放电。
放电脉冲电流的峰值可达数万安培。
此电流脉冲在线圈内产生一个强大的磁场，该磁场使置于线圈中的硬磁材料永久磁化。
充磁机电容器工作时脉冲电流峰值极高，对电容器耐受冲击电流的性能要求很高。
磁性材料的三要素一般磁性材料的性能可以通过其四个参数来加以表述，即剩余磁感应强度(简称剩磁)Br(单位高斯Gs或毫特mT，1mT=10Gs)，矫顽力Hcb(单位奥斯特Oe)，内禀矫顽力Hcj(单位奥斯特Oe)，最大磁能积(BH)max(单位兆高奥MGOe),其中Br, Hcj, (BH)max三参数又是最直接的表示。
Br, Hcj, (BH)max三者的相互关系Br的大小一般可认为能表明磁件充磁后的表面磁场的高低;Hcj的大小可说明磁件充磁后抗退磁及耐温高低的能力;(BH)max是Br与Hcj乘积的最大值，它的大小直接表明了磁体的性能高低。
目前我们还没检测到粘结NdFeB(BH)max能大于11.5的磁体。
一般来说，(BH)max 相近的磁体中，Br高，Hcj就偏低;Hcj 高，Br就偏低。
我们不能仅仅以(BH)max的高低来确定产品的好坏，还要看Br和Hcj的高低是否适合我们所需的产品. 三者大小是否说明材料的好坏我们不能以Br, Hcj, (BH)max的高低来决定其好坏，要以产品的用途、所需的特性来确定三者的高低;即使在同等(BH)max值的条件下，也要看产品的用途、充磁的要求来决定采用高Br值、低Hcj，还是反之。
三者大小对充磁的影响众所周知，在同等的条件下，即相同尺寸、相同极数和相同的充磁电压，磁能积高的磁件所获得的表磁也高，但在相同的(BH)max值时，Br和Hcj的高低对充磁有以下影响: Br高，Hcj低:在同等充磁电压下，能得到较高的表磁; Br低，Hcj高:要得到相同表磁，需用较高充磁电压;对于多极充磁，要采用Br高Hcj低的磁粉，而对于磁瓦，一般采用Hcj高Br低的磁粉，这是由于磁瓦用于的电机在使用中要承受较大的去磁电流和过载。
充磁机操作流程及注意事项
充磁机操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!充磁机是一种用于给磁性材料充磁的设备，以下是一般充磁机的操作流程及注意事项：操作流程：1. 准备工作：检查充磁机的外观是否完好，各部件是否正常连接。
充磁机操作规程文档(3篇)
第1篇一、前言为了确保充磁机操作的安全性和有效性，特制定本操作规程。
本规程适用于所有使用充磁机的操作人员。
所有操作人员必须熟悉并遵守本规程，以确保设备的安全运行。
二、设备简介充磁机是一种用于对磁性材料进行磁化的设备。
它通过产生强磁场，使磁性材料表面磁化，从而达到增强材料磁性的目的。
充磁机广泛应用于磁性材料的生产、加工和科研等领域。
三、操作规程1. 准备工作- 确认充磁机处于关闭状态，并切断电源。
- 检查设备外观是否完好，无破损、松动等现象。
- 确认磁芯位置正确，无异物。
2. 开启设备- 打开充磁机电源开关，设备进入待机状态。
- 检查设备各部件是否正常工作，如电机、冷却系统等。
3. 设置参数- 根据磁化需求，设置充磁机的磁化强度、磁化时间等参数。
- 确保设置的参数符合磁化材料的磁化要求。
4. 开始磁化- 将待磁化材料放置在充磁机的工作台上，确保材料与磁芯接触良好。
- 启动充磁机，设备开始产生磁场，对材料进行磁化。
- 观察设备运行状态，确保磁化过程正常进行。
5. 磁化过程监控- 定期检查磁化材料的磁化效果，如磁感应强度、磁化曲线等。
- 如发现异常，立即停止充磁机，查找原因并采取措施。
6. 结束磁化- 磁化完成后，关闭充磁机，停止磁场产生。
- 将待磁化材料从充磁机工作台上取出。
7. 关闭设备- 关闭充磁机电源开关，设备进入关闭状态。
- 检查设备各部件，确保无损坏。
四、注意事项1. 操作人员必须经过专业培训，熟悉充磁机的工作原理和操作规程。
2. 操作过程中，严禁触摸充磁机高温部件，如磁芯等。
3. 非操作人员严禁进入充磁机工作区域。
4. 磁化过程中，严禁调整设备参数，以免影响磁化效果。
5. 如发现设备异常，立即停止操作，并及时报告相关部门。
五、培训与考核1. 对所有操作人员进行充磁机操作规程的培训，确保其掌握操作技能。
2. 定期对操作人员进行考核，确保其操作技能符合要求。
六、附则本规程由设备管理部门负责解释和修订。

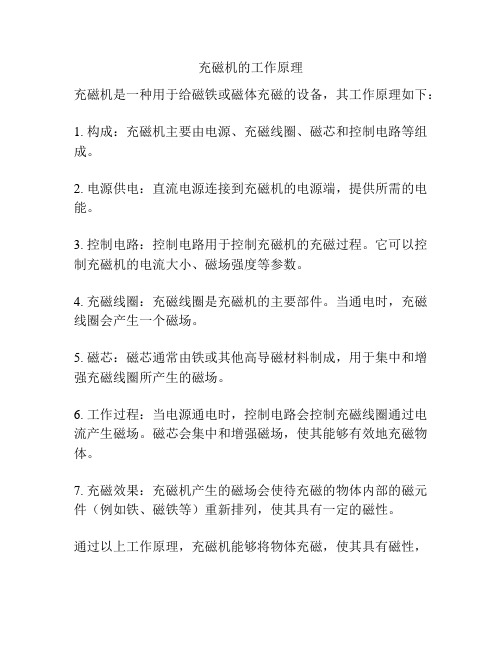

充磁机的工作原理
