滑模控制分类
滑模理论及其控制实例
.
定义
滑模控制在本质上是一种非线性控制方法，它的非线性表现在 控制的不连续性上，基于滑模控制理论设计的控制器，其“结构” 是不固定的，且在控制过程中将根据系统当前状态不断变化，以达 到驱使系统按照预定的“滑动模态”状态轨迹运动的目的。
考虑一个一般的非线性系统：
x & fx ,u ,t x R n u R m ,t R
5）什么条件下可以确保滑动模态运动的存在以及系统在进入滑动模态运动 以后能具有良好的动态特性如渐近稳定等，是变结构控制理论所要研究 的主要问题。
.
性质 滑模变结构控制三要素：存在性、可达性、稳定性 (1) 满足可达性条件，即在切换面以外的运动点都将在有限时间内到达切换面； (2) 滑动模态存在性； (3) 保证滑动模态运动的渐近稳定性并具有良好的动态品质
滑模变结构控制本质上是一种特殊的非线性控制其最大特点在于结构不固定可以根据系统当前的状态不断切换控制量使得系统状态到达滑动模态后沿着预先设定的滑模面运动到平衡点且系统性能完全由滑模面决定而与被控对象参数和扰动无关该控制方法的大优点是能够克服系统的不确定性对系统参数变化外部干扰和未建模动态具有很强的鲁棒性在机器人航空航天电力系统伺服系统等领域得到了广泛应用
.
滑模控制抖振问题
抖振问题产生的原因（只能减轻，无法消除）:
1. 时间滞后开关（控制作用对状态准确变化有滞后） 2. 空间滞后开关（状态空间中的状态量变化死区） 3. 系统惯性的影响 4. 离散时间系统本身造成的抖振
抖振问题的削弱方法: 1. 准滑动模态方法（系统运动轨迹被限制在边界层） 2. 趋近律方法（保证动态品质、减弱控制信号抖振） 3. 观测器方法（补偿不确定项和外界干扰） 4. 动态滑模方法 5. 智能控制方法
滑模
滑模变结构控制姓名：学号：班级：滑模变结构控制滑模变结构控制是前苏联学者Emeleyanov, Ut-kin, Itkin 在20世纪60年代初提出的一种控制方法,其本质是一类特殊的非线性控制,与常规控制的根本区别在于控制的不连续性,即一种使控制系统结构随时间变化的开关特性。
该控制特性可以迫使系统的状态被限制在某一子流形上运动,即“滑动模态”运动。
这种滑动模态是可以设计的,并且与系统的参数摄动和外界扰动完全无关。
这样,处于滑模运动的系统就具有很好的鲁棒性。
但滑模变结构控制存在一个严重的缺点,即抖振。
由于抖振很容易激发系统的未建模特性,从而影响了系统的控制性能,给滑模变结构控制的实际应用带来了困难。
近年来,在机器人控制、电机伺服控制等复杂的非线性控制系统中,滑模变结构控制因为其强鲁棒性而得到广泛应用和发展。
[1] 现以滑模变结构控制在Buck 电路中的应用为例进行分析：1．建立Buck 电路的标准化模型[2]图1 Buck 电路考虑DC-DC 变换器为单输入控制系统，设其状态空间方程为：()()xf xg x u =+ ,(),(),{0,1}n n nx R f x R g x R u ∈∈∈∈ （1） ()f x ，()g x 为平滑矢量场；X —系统状态偏差及各阶导数或积分所构成的n 维向量。
确定滑模面函数：()T S x K x = n x R ∈ （2） 12()[(),(),...,()]T m S x S x S x S x =；12[,,...,]T T T T m K K K K =n x R ∈.给定滑模面函数后,需要通过选择控制开关,使系统快速到达滑模面上.由于 DC —DC 变换器本身的特点,其控制律 u 只能取 0或 1 ,可选0,0{1,0s u s <=> 即1sgn()2S u += （3） 以输出电压偏差 x1 及其微分 x2 为状态变量,得 CCM 下 Buck 变换器系统建模矩阵方程为：xAx Bu D =++ (4) 设电压参考值ref U 为常数,电容为理想电容,则：0001,,11ref in A B D U U LC RC LC LC ⎛⎫⎛⎫⎛⎫ ⎪ ⎪ ⎪=== ⎪ ⎪ ⎪---- ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭， {0,1}u ∈ （5）式中: L 电感值;R 负载电阻值;C 电容值;in U 输入电压值。
滑模控制分类

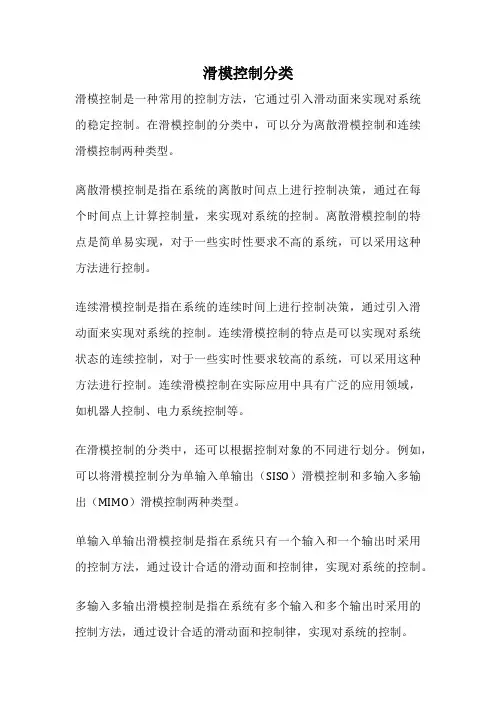

滑模控制分类滑模控制是一种常用的控制方法，它通过引入滑动面来实现对系统的稳定控制。
在滑模控制的分类中，可以分为离散滑模控制和连续滑模控制两种类型。
离散滑模控制是指在系统的离散时间点上进行控制决策，通过在每个时间点上计算控制量，来实现对系统的控制。
离散滑模控制的特点是简单易实现，对于一些实时性要求不高的系统，可以采用这种方法进行控制。
连续滑模控制是指在系统的连续时间上进行控制决策，通过引入滑动面来实现对系统的控制。
连续滑模控制的特点是可以实现对系统状态的连续控制，对于一些实时性要求较高的系统，可以采用这种方法进行控制。
连续滑模控制在实际应用中具有广泛的应用领域，如机器人控制、电力系统控制等。
在滑模控制的分类中，还可以根据控制对象的不同进行划分。
例如，可以将滑模控制分为单输入单输出（SISO）滑模控制和多输入多输出（MIMO）滑模控制两种类型。
单输入单输出滑模控制是指在系统只有一个输入和一个输出时采用的控制方法，通过设计合适的滑动面和控制律，实现对系统的控制。
多输入多输出滑模控制是指在系统有多个输入和多个输出时采用的控制方法，通过设计合适的滑动面和控制律，实现对系统的控制。
滑模控制是一种在控制领域中广泛应用的控制方法，它具有鲁棒性强、控制效果好等优点，在实际应用中具有广泛的应用前景。
随着科技的不断发展，滑模控制在各个领域中的应用也越来越广泛，可以说滑模控制在现代控制领域中占据着重要的地位。
滑模控制是一种重要的控制方法，它通过引入滑动面来实现对系统的控制。
在滑模控制的分类中，可以根据控制的时间类型和控制对象的不同进行划分。
无论是离散滑模控制还是连续滑模控制，无论是单输入单输出滑模控制还是多输入多输出滑模控制，滑模控制在实际应用中都具有重要的地位和广泛的应用前景。
希望本文对读者对滑模控制的分类有所了解，并能够在实际应用中灵活运用。
滑模理论及其控制实例ppt课件
x2 s0
•
O(0,0)
s0 x1
s0
•A
x•0
图1 滑模控制示意图
从定义中可以看出，设计变构控制的基本步骤，它包括两个相对部分，即寻求
切换函数s(x)和寻求控制量 u (x)和u (x) 。
8
滑模控制的特性：
1）设计反馈u(x)，限定是变结构的，它能将系统的运动引导到一个超平面 s(x)=0上。且系统在该滑模面上的运动是渐进稳定的。
s0 x1
s0
•A
x•0
图1 滑模控制示意图
6
滑模控制器的设计思想：设计一个控制器，将从任一点出发的状态轨线 通过控制作用拉到滑模面上，然后沿着此滑模面滑动到原点。
根据所确定的滑模面函数 s(x)，设计如下形式控制律
u
u
u
( (
x) , x),
s(x) 0 s(x) 0
其中 u (x) u (x) ，使得系统在任何初始点都能在有限时间内到达滑模面，
在机器人、航空航天、电力系统、伺服系统等领域得到了广泛应用。
3
基本概念
变结构控制是一类特殊的非线性控制，其非线性表现为控制作用的不 连续性。与其他控制策略的不同之处：系统的“结构”并不固定，而是在 动态过程中，根据系统当前的状态有目的地不断变化。
结构的变化若能启动“滑动模态”运动，称这样的控制为滑模控制。 注意：不是所有的变结构控制都能滑模控制，而滑模控制是变结构控制中 最主流的设计方法。
u
u u
( (
x) , x),
s(x) 0 s(x) 0
u Rm,t R
5）什么条件下可以确保滑动模态运动的存在以及系统在进入滑动模态运动 以后能具有良好的动态特性如渐近稳定等，是变结构控制理论所要研究 的主要问题。
先进控制理论-滑膜控制

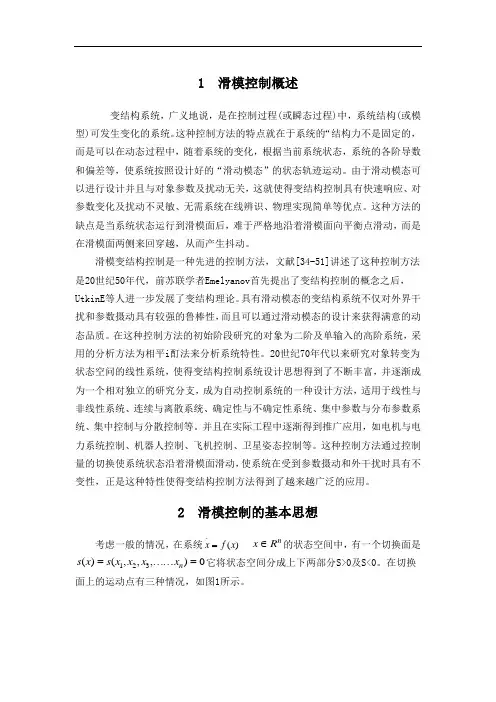

1 滑模控制概述变结构系统，广义地说，是在控制过程(或瞬态过程)中，系统结构(或模型)可发生变化的系统。
这种控制方法的特点就在于系统的“结构力不是固定的，而是可以在动态过程中，随着系统的变化，根据当前系统状态，系统的各阶导数和偏差等，使系统按照设计好的“滑动模态”的状态轨迹运动。
由于滑动模态可以进行设计并且与对象参数及扰动无关，这就使得变结构控制具有快速响应、对参数变化及扰动不灵敏、无需系统在线辨识、物理实现简单等优点。
这种方法的缺点是当系统状态运行到滑模面后，难于严格地沿着滑模面向平衡点滑动，而是在滑模面两侧来回穿越，从而产生抖动。
滑模变结构控制是一种先进的控制方法，文献[34-51]讲述了这种控制方法是20世纪50年代，前苏联学者Emelyanov 首先提出了变结构控制的概念之后，UtkinE 等人进一步发展了变结构理论。
具有滑动模态的变结构系统不仅对外界干扰和参数摄动具有较强的鲁棒性，而且可以通过滑动模态的设计来获得满意的动态品质。
在这种控制方法的初始阶段研究的对象为二阶及单输入的高阶系统，采用的分析方法为相平i 酊法来分析系统特性。
20世纪70年代以来研究对象转变为状态空问的线性系统，使得变结构控制系统设计思想得到了不断丰富，并逐渐成为一个相对独立的研究分支，成为自动控制系统的一种设计方法，适用于线性与非线性系统、连续与离散系统、确定性与不确定性系统、集中参数与分布参数系统、集中控制与分散控制等。
并且在实际工程中逐渐得到推广应用，如电机与电力系统控制、机器人控制、飞机控制、卫星姿态控制等。
这种控制方法通过控制量的切换使系统状态沿着滑模面滑动，使系统在受到参数摄动和外干扰时具有不变性，正是这种特性使得变结构控制方法得到了越来越广泛的应用。
2 滑模控制的基本思想考虑一般的情况，在系统)(.x f x = nR x ∈的状态空间中，有一个切换面是0),,,()(321=⋯⋯=n x x x x s x s 它将状态空间分成上下两部分S>0及S<0。
滑模控制和滑膜变结构控制

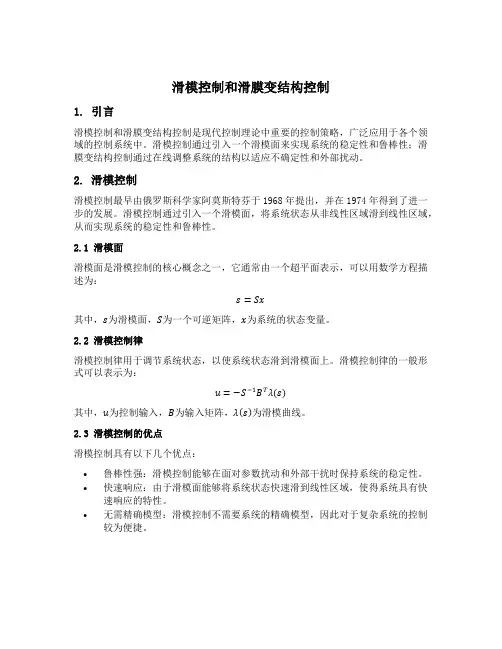

滑模控制和滑膜变结构控制1. 引言滑模控制和滑膜变结构控制是现代控制理论中重要的控制策略，广泛应用于各个领域的控制系统中。
滑模控制通过引入一个滑模面来实现系统的稳定性和鲁棒性；滑膜变结构控制通过在线调整系统的结构以适应不确定性和外部扰动。
2. 滑模控制滑模控制最早由俄罗斯科学家阿莫斯特芬于1968年提出，并在1974年得到了进一步的发展。
滑模控制通过引入一个滑模面，将系统状态从非线性区域滑到线性区域，从而实现系统的稳定性和鲁棒性。
2.1 滑模面滑模面是滑模控制的核心概念之一，它通常由一个超平面表示，可以用数学方程描述为：s=Sx其中，s为滑模面，S为一个可逆矩阵，x为系统的状态变量。
2.2 滑模控制律滑模控制律用于调节系统状态，以使系统状态滑到滑模面上。
滑模控制律的一般形式可以表示为：u=−S−1B Tλ(s)其中，u为控制输入，B为输入矩阵，λ(s)为滑模曲线。
2.3 滑模控制的优点滑模控制具有以下几个优点：•鲁棒性强：滑模控制能够在面对参数扰动和外部干扰时保持系统的稳定性。
•快速响应：由于滑模面能够将系统状态快速滑到线性区域，使得系统具有快速响应的特性。
•无需精确模型：滑模控制不需要系统的精确模型，因此对于复杂系统的控制较为便捷。
3. 滑膜变结构控制滑膜变结构控制（SMC）由美国科学家丹尼尔·尤斯托曼在20世纪90年代末提出，是一种基于滑模控制的新型控制策略。
滑膜变结构控制通过在线调整系统的结构以适应不确定性和外部扰动，从而提高系统的鲁棒性和性能。
3.1 滑膜设计滑膜变结构控制的关键是设计一个合适的滑膜来响应系统的不确定性和扰动。
滑膜通常由一个或多个滑模面组成，通过在线调整滑膜的参数，可以适应不同的工作条件和控制要求。
3.2 滑膜变结构控制律滑膜变结构控制律的一般形式可以表示为：u=−K(θ)s−δ(θ)sign(s)其中，u为控制输入，K(θ)和δ(θ)分别为滑膜参数和输出增益，θ为参数向量，s为滑模曲线。
滑模控制最简单解释
滑模控制最简单解释
嘿，朋友！今天咱就来讲讲滑模控制。
你知道啥是滑模控制不？这
玩意儿啊，就好像你在走一条路，路有点滑，但你还得稳稳地走过去。
比如说，你要去一个地方，路上有很多障碍，那滑模控制就像是给你
规划了一条特别的路线，让你能避开那些麻烦，顺利到达目的地。
咱来具体说说哈，滑模控制它有自己的一套规则和方法。
它就像是
一个聪明的导航，能根据实际情况随时调整路线。
好比你开车的时候，它能根据路况给你指引，让你又快又稳地前进。
想象一下，你正在开着车，突然前面出现了一堆乱石，这时候滑模
控制就发挥作用啦！它会让你巧妙地绕过去，而不是直接撞上去。
它
可机灵着呢！
我之前就遇到过这种情况，在做一个项目的时候，各种复杂的情况
都冒出来了，就跟那路上的乱石似的。
但幸好我了解滑模控制啊，就
靠着它，我成功地解决了那些难题，顺利完成了项目。
这不是很厉害吗？
再比如，你玩游戏的时候，面对各种关卡和挑战，滑模控制就像是
你的秘密武器，能帮你找到最佳的通关方法。
你难道不想拥有这样的
秘密武器吗？
滑模控制就是这么神奇，它能在复杂的环境中找到最简洁、最有效
的路径。
它就像一个默默守护你的小天使，在你需要的时候给你力量。
所以啊，滑模控制真的是个超棒的东西，咱可得好好研究研究，学会利用它，让我们的生活和工作都变得更轻松、更高效！
我的观点就是：滑模控制是一种非常实用且强大的控制方法，值得我们深入了解和掌握。
滑模控制
滑模变结构理论一、引言滑模变结构控制本质上是一类特殊的非线性控制,其非线性表现为控制的不连续性,这种控制策略与其它控制的不同之处在于系统的“结构”并不固定,而是可以在动态过程中根据系统当前的状态(如偏差及其各阶导数等)有目的地不断变化,迫使系统按照预定“滑动模态”的状态轨迹运动。
由于滑动模态可以进行设计且与对象参数及扰动无关,这就使得变结构控制具有快速响应、对参数变化及扰动不灵敏、无需系统在线辩识,物理实现简单等优点。
该方法的缺点在于当状态轨迹到达滑模面后,难于严格地沿着滑模面向着平衡点滑动,而是在滑模面两侧来回穿越, 从而产生颤动。
滑模变结构控制出现于20世纪50年代,经历了 50余年的发展,已形成了一个相对独立的研究分支,成为自动控制系统的一种一般的设计方法。
以滑模为基础的变结构控制系统理论经历了 3个发展阶段.第1阶段为以误差及其导数为状态变量研究单输入单输出线性对象的变结构控制; 20世纪60年代末开始了变结构控制理论研究的第2阶段, 研究的对象扩大到多输入多输出系统和非线性系统;进入80年代以来, 随着计算机、大功率电子切换器件、机器人及电机等技术的迅速发展, 变结构控制的理论和应用研究开始进入了一个新的阶段, 所研究的对象已涉及到离散系统、分布参数系统、滞后系统、非线性大系统及非完整力学系统等众多复杂系统, 同时,自适应控制、神经网络、模糊控制及遗传算法等先进方法也被应用于滑模变结构控制系统的设计中。
二、基本原理带有滑动模态的变结构控制叫做滑模变结构控制(滑模控制)。
所谓滑动模态是指系统的状态被限制在某一子流形上运动。
通常情况下,系统的初始状态未必在该子流形上,变结构控制器的作用在于将系统的状态轨迹于有限时间内趋使到并维持在该子流形上,这个过程称为可达性。
系统的状态轨迹在滑动模态上运动并最终趋于原点,这个过程称为滑模运动。
滑模运动的优点在于,系统对不确定参数和匹配干扰完全不敏感。
下图简要地描述了滑模变结构控制系统的运动过程,其中S(t)为构造的切换函数(滑模函数), S(t)=0为滑模面。
