先进激光加工技术(上)
超薄Hastelloy C-276激光 精密焊接技术研究
▲实验设备、材料及方案制定
Hastelloy C-276化学成分 (质量分数，%)
Ni Bal. Cr 16.0 Mo 15.7 Fe 5.6 W 3.3 Mn 0.5 Si 0.03 S 0.00 P 0.01 C 0.004 Co 0.1 V 0.01
• 非金属对激光的吸收：绝缘体和半导体的 结构特征决定了它对激光波长有强烈的选 择性。
激光对材料的加热
• 激光照射区域沿法线 方向的温度剃度为：
T A Ps t n
式中，αA为靶材表面对激光的吸收比；Ps为作用于靶材表 面的激光功率密度；λt为材料热导率。 具体计算分析时做如下简化假设： 1. 被加热的材料是均匀且各向同性的物质。 2. 材料的光学特性和热力学参数与温度无关。 3. 忽略传热过程中的辐射和对流，只考虑材料内热传导。
《光机电月刊》，《工业激光解决方案》
• 德国、美国、日本、英国等国家激光产业的 发展代表了世界激光产业最高发展水平。 • 激光产业发展计划 美国：激光核聚变计划； 德国：光学促进计划；国家级激光中心9个 英国：阿维尔计划； 日本：激光研究5年计划。
中国“十二五”规划中增加：高能束与特种能场制造科学
• 对于功率密度为Pso的入射激光，穿透长度为l的蒸气等 离子体区域，透射激光功率密度为P，则有
dP s K s Ps dx P dP P P s d ln s ln so Pso P Pso Ps s d K s dx K s dx K s l
Pso 0 P l
dθ为光学厚度，表征激光 穿过蒸气等离子体被吸收 的情况。 把蒸气等离子体看做均匀时
K s d / l
' 1 exp(d )
只要测出Pso、Ps和等离子体线度l， 就可以得到光学厚度 dθ，吸收系数Ks 和等离子体屏蔽系数。
四、激光加工典型应用
• 激光宏观制造 • 激光微细加工 • 激光增材制造技术（3D打印技术）
v为靶面蒸发速度；Ln，Lv为熔 化潜热和蒸发潜热；c(Tc-To)为 温度从熔点升至沸点靶面吸收 热量；Tc表示稳定表面温度； Ps＝αAPso；vm为质量变化率； p(Ts)为蒸气压力。
气化时间的估计
• 假设气化过程中，所有材料在液相和固相时性质相同， 且不随温度变化，则气化厚度为d0的金属所需时间可 由能量守恒定律推得的下式近似估算：
v Ps dz(t ) dt [ Lv Ln c(Tc T0 )]
t
z max v(t t n ) z max vm
tn
Ps (t )dt [ Lv Ln c(Tc T0 )]
p (Ts ) dm N (Ts )Vz v dt 2kTs M
• 吸收系数：与材料和激光波长有关 • 材料的复数折射率：n=n1+in2 • 激光垂直入射时吸收比： 4n1 A 2 2 n1 1 n2 • 吸收系数：
A
4n2
• 金属对激光的吸收与波长、材料特性、温 度、表面情况（有无涂层）及激光的偏振 特性有关。一般情况下吸收比随波长增加 减小，随温度升高增大。
4. 激光表面处理
表面强化处理
机身面板
A318—A380
焊接设备
表层支撑架链接技术
复合焊接
Hybrid weld seam
Nd:YAG-MIG Welding head
铝合复合焊接：金 高速、低变形
激光焊接技术
• 薄板热传导焊接技术 • 厚板深熔焊接焊接技术
超薄Hastelloy C-276脉冲激光焊接实验
频率
Width of Top Surface（mm） Width of Bottom Surface（mm）
0.6 0.6 0.5
20
30 40
0.6
0.7 0.8
0.4
0.6 0.8
超薄Hastelloy C-276激光 精密焊接技术研究
▲激光焊接对焊缝形貌的影响
+1 mm 离焦量
脉冲宽度对焊缝形貌的影响
超薄Hastelloy C-276激光 精密焊接技术研究
▲焊缝形貌形成机制分析
►平整焊缝成形机制分析
激光焊接熔池流动驱动力 1）浮力效应（Buoyancy Force） 2）玛尔戈尼效应（Marangoni Effect）
► 窄焊缝成形机制分析 激光焊接过程温度分布规律 1）极短的作用时间 毫秒量级
制造、金属零件直接成形（3D打印）、打标等—应用于汽车、电子、航 空航天、机械、冶金、铁路、船舶等工业领域。
农业：育种等。 医学：激光眼科、微外科手术、激武器（人眼致盲、光
电探测器失效，摧毁飞机、导弹、卫星）、激光模拟训练。
科学研究等许多方面。
离焦量对焊缝形貌的影响
超薄Hastelloy C-276激光 精密焊接技术研究
▲焊缝形貌形成机制分析
► 焊缝形貌特征分析
波浪条纹 熔化边界 周期性半圆
以等轴 晶为主
焊缝 上表面
脉冲间断 作用
基材组织
无波浪条纹 无周期性 厚度方向能 量扩散以及 激光束远离
焊缝 下表面
焊缝组织 晶粒细化，无明显热影响区
交通领域中的应用
（汽车制造）
Audi A2 焊接
Laser welds
汽车焊接件
（航空领域）
1. 激光焊接
高强铝合金激光焊接已应用于空客A380，机身减重18%，成本下 降21.4%-24.3%
2. 激光分离
航空发动机打孔及激光切割，涡轮叶片的激光打孔
3. 激光成形（直接熔覆制造及修复）
美国已应用于：歼击机F/A-18E/F，F-22, JSF, 无人战斗机X-45A， 黑鹰直升机T700（修复费用500美元，传统11万美元）
激光等离子体屏蔽现象
• 激光作用于靶表面，引起蒸发，蒸 气继续吸收激光能量，使温度升高， 最后在靶表面上产生高温高密度的 等离子体。等离子体向外迅速膨胀， 在膨胀过程中等离子体继续吸收入 射激光。等离子体阻止了激光到达 靶面，切断了激光与靶的能量耦合。 靶 这种效应叫做等离子体屏蔽效应。 • 相互作用的物质分为三部分：靶， 激光，等离子体。 • 描述等离子体屏蔽程度用等离子体 屏蔽系数：定义为等离子体吸收的 能量与入射激光能量之比。
等离子体
激光束
等离子体屏蔽机制
• 蒸气等离子体吸收入射激光能量的机制是逆韧致辐射 吸收。对于铝靶，其逆韧致辐射吸收系数为 Ks，入射 激光通过蒸气的透射比为ρT，等离子体屏蔽系数为
1 T 1 exp[ K s ( x)dx]
' 0
l
Ks为吸收系数，与波长的平方成正比，说明长波长激光的 等离子体屏蔽效应比短波长激光要强烈一些，出现时间更 早。
求解方法
• 求解激光加热问题的数值解最有效也是最 重要的方法是：有限差分法。它能有效地 处理各种复杂边界条件和非线性问题，能 得到较准确地数值解。 • 其实质是：将微分方程中未知函数的导数 用温度场各个节点上的有限差分值的近似 关系来代替，进而得到有限差分方程的解。 这样就将有限差分方程的求解归结于简单 的代数运算。
激光熔融现象
• 当激光致使材料表面的温度达到其熔点时，前一 章讨论的激光加热与热传导方程的解将不再成立。 原因：材料熔化要吸收熔化潜热；材料的热导率 在熔化前后将成倍的变化。 • 对半无限大物体，当表面温度达到熔点 Tm时，等 温面（熔化波前） T=Tm 将以一定的速度向材料内 部传播，传播速度取决于激光功率密度和材料的 固相、液相的热力学参数。等温面传播的最大距 离称为最大熔化深度。
(1 R ) Pso t d0[cs (Tv T0 ) ( Ln Lv )]
1. 激光功率密度越高，所需气化时间越短。 2. 气化时间比熔化时间高出一个数量级，主要原因是 沸点比熔点高很多，且气化潜热比熔融潜热大一个 数量级。
举例：铝材料
• 在气压0.1 MPa时，Tv=2767 K, Lv=10770 J/g, d0=5 mm, ρR=0.8: 当：Pso=104 W/cm2, t=8 s; Pso=105 W/cm2, t=0.8 s; Pso=107 W/cm2, t=0.008 s=8 ms 在激光加热直至气化过程中有两个非常重要的物理量：
tb t n 4.76Tn ( z max
1.2t T Tn ( b 1) A P so Tn Tb 1) Tn
Tn为熔化温度；λt为热导率；
Tb近似为气化温度
z max A Pso 1.2tTn (
合理调整激光功率密度和脉宽可得到最大融化深度
靶材的气化模型
• 高强度激光脉冲照射金属靶材表面分为以下几个阶段：首 先，靶表面达到熔点温度时，形成熔融层，然后温度继续 上升直到蒸发开始。一部分吸收的激光能量变为蒸发的潜 热、气化质量的动能和喷溅蒸气的热量，其余部分传给靶 材。最后，在强度不是很高的情况下，喷溅蒸气不能形成 强吸收，系统达到一个稳定状态。
一是激光与靶材的热耦合系数：表示激光能量中被转化为靶 的热能的部分。对于不透明材料，忽略靶蒸气动能，近似为 （1－ρR）。 发射比ρR与靶面状况（温度、相态等）有关。 另一个重要的物理量是质量迁移率Δm/E：表示在能量为E的 激光作用下靶材因气化而损失的质量Δm。与激光功率密度分 布、脉冲结构、光斑大小及靶材本身的特性有关。
内 容
1. 2. 3. 4. 引言 工业用激光器 激光加工基本物理过程 激光加工典型应用
在宏观制造领域中的应用 微细加工领域的应用 激光增材制造技术（3D打印技术）
一、引 言
• 1960 年世界上第一台激光器诞生，随后各种激光器层出不 穷，如气体、液体、固体、化学、准分子、半导体激光器 和光纤激光器等。 • 激光器应用领域 工业：焊接、切割、打孔、表面处理、合金化、熔覆修复、快速原型
激光雕刻工艺(3篇)
第1篇一、引言随着科技的不断发展，激光技术逐渐成为制造业中不可或缺的重要手段。
激光雕刻工艺作为一种新型的加工技术，凭借其独特的优势在各个领域得到了广泛应用。
本文将详细介绍激光雕刻工艺的技术特点、应用领域及发展趋势。
二、激光雕刻工艺的技术特点1. 高精度：激光雕刻工艺具有极高的加工精度，可以达到微米级别。
这使得激光雕刻在精密加工领域具有显著优势。
2. 高速度：激光雕刻工艺具有很高的加工速度，可大幅度提高生产效率。
在处理大量加工任务时，激光雕刻具有明显的优势。
3. 高柔性：激光雕刻工艺可加工各种材料，如金属、塑料、木材、皮革等，适应性强。
4. 非接触加工：激光雕刻工艺采用非接触式加工，不会对工件表面造成损伤，提高工件使用寿命。
5. 环保节能：激光雕刻工艺在加工过程中，不会产生粉尘、噪音等污染，具有环保节能的特点。
6. 个性化定制：激光雕刻工艺可以实现个性化定制，满足客户多样化需求。
三、激光雕刻工艺的应用领域1. 金属加工：激光雕刻工艺在金属加工领域具有广泛的应用，如航空航天、汽车制造、模具制造等。
2. 塑料加工：激光雕刻工艺在塑料加工领域具有很高的应用价值，如电子产品、包装材料、医疗器械等。
3. 木材加工：激光雕刻工艺在木材加工领域具有广泛的应用，如家具制造、木制品加工等。
4. 皮革加工：激光雕刻工艺在皮革加工领域具有很高的应用价值，如皮具制造、鞋类加工等。
5. 石材加工：激光雕刻工艺在石材加工领域具有广泛的应用，如建筑装饰、园林景观等。
6. 玻璃加工：激光雕刻工艺在玻璃加工领域具有很高的应用价值，如玻璃工艺品、玻璃制品等。
7. 文具加工：激光雕刻工艺在文具加工领域具有广泛的应用，如办公用品、学习用品等。
四、激光雕刻工艺的发展趋势1. 激光雕刻设备向高功率、高稳定性方向发展：随着激光技术的不断发展，激光雕刻设备将朝着高功率、高稳定性的方向发展，以满足更复杂的加工需求。
2. 激光雕刻工艺向自动化、智能化方向发展：未来，激光雕刻工艺将实现自动化、智能化，提高生产效率，降低人工成本。

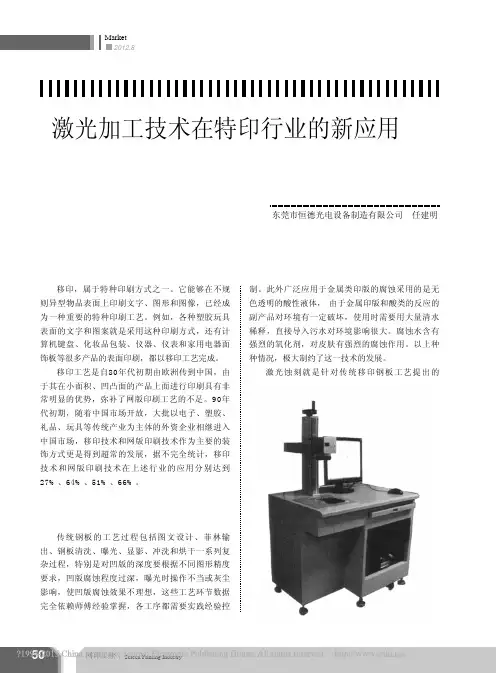

激光加工技术在特印行业的新应用_激光蚀刻移印钢板新工艺
