曲线、轮廓加工刀具轨迹计算
1）近似的估计从ri到ri+1的参数增量△ti:
2）计算对应于参数ti+ △ti的曲线 上的点：
3）校核是否ri到ri+1的距离与希望的步长△Li之间的 误差是否满足要求。
4.1.2二维轮廓加工
与曲线加工轨迹计算不同：二维轮廓加工，其刀具轨迹是
在轮廓曲线上偏置一个刀具半径，存在刀具半径补偿问题。 数控系统一般具有直线、圆弧轮廓的刀具半径补偿功能， 但要加工非园轮廓时，就需要对轮廓曲线进行离散后再由 数控系统补偿轨迹。 下面是轮廓加工刀具轨迹生成的有关问题与处理算法介绍： 1、轮廓预处理： 轮廓预处理主要是对非圆轮廓曲线段进行离散逼近和对 各轮廓段按一定方向排序。 （1）非圆轮廓曲线段离散逼 当轮廓中有非圆曲线段时，将其预先按逼近精度要求离 散成一系列直线和圆弧段，最终轮廓只包含直线与圆弧。 （2）排序 将轮廓上各线段按一定的走向顺序连接，经离散与排序 后的各轮廓段数据可用链表结构存储。
1）圆弧段离散：将构成约束边界的各环中的所有圆 弧段
均离散成一系列直线段，使约束边界中只包
含直线段。
2）坐标系转换：当给定的走刀方向不平行于Y轴时，则建
立以走刀方向为Y轴方向的计算坐标系，并将原工件坐标 系中的约束边界各节点数据转换到计算坐标系中。
（4）约束边界的融合
当约束边界中包含岛屿偏置环时，实际走刀区域为边 界轮廓偏置环P0与各岛屿轮廓偏置环P1~Pm所围成区域的 布尔差。 可引入虚约束边界段将边界轮廓偏置环与岛屿轮廓偏 置环融为一体，使任意多岛屿的复杂区域均变为无岛屿的 简单区域。
线段B在ri处沿轮廓走向的单 位切矢
线段A在ri处沿轮廓走向的 单位切矢
线段B在节点ri处沿刀具偏置 方向的的单位法矢
线段A在节点ri处沿刀具偏 置方向的的单位法矢
nII=（0,0,1）为刀具轴线方向矢量。当偏置方向在轮廓走 向右侧时，取“+”号，左侧时，取“—”号。 ri是凸点指 和 的夹角大于90度，即 <0
轨迹。
环切法
行切法
1.环形走刀轨迹生成方法
环形走刀的刀具轨迹在实质上都是由型腔轮廓的不断偏置
产生的，因此在原理上它可由轮廓加工刀具轨迹生成算法 的不断重复调用来完成。
对于多岛屿的复杂型腔，环形走刀轨迹生成的主要问题是
多轮廓时的偏置处理问题。
对于环形走刀的刀具轨迹可以从边界轮廓开始逐步向内偏
置生成，也可以从岛屿轮廓开始逐步向外生成，也可以两 个同时进行，即边界轮廓每向内偏置一次，岛屿轮廓也向 外偏置一次，这样交叉进行直到刀具轨迹覆盖整个区域。 刀具轨迹的生成可按下述算法步骤进行： （1）型腔轮廓的预处理 型腔轮廓由边界轮廓和岛屿轮廓构成，他们各自构 成独立的封闭的轮廓。其处理内容就是对各轮廓曲线行离 散逼近及对各轮廓的分别排序。
其具体算法如下：
1）搜索各岛屿偏置环最小X坐标值minxk及其相应节点wk,
其中k为岛屿偏置环的编号（k=1~m）;
2)比较各minxk，求其最小值所对应的岛屿轮廓偏置环
Pj(1<=j<=m)。
3）设节点wj的坐标（x,y）,过该点作垂直于X坐标轴的直
线，并与边界偏置环P0各直线段求交，得交点串 {ui(x,y),i=1,2,„.n},n为交点数。搜索出交点us（x,ys ）,满足ys=min{yi>y,i=1,2,„.n},如图。
5）判别除gi-1、gi、gi+1以外的拐点是否落在由gi至gi-1和gi
至q以及gi-1至q之间所围成的区域。如图两种情况。
6）若无拐点落入该区域，如图a，则认为可分离该区域，
删除拐点gi,综合gi-1与q的信息构成新拐点。
7）若有拐点落入该区域，如图b。
(6)型腔区域加工刀具轨迹的生成
2.偏置轮廓生成
经处理后的轮廓只包含直线段和圆弧段，各段对应的偏置
线段依然是直线段和圆弧段。但其加工轨迹并不是各偏置 线段简单相连得到，否则刀具将与轮廓发生干涉。 干涉分为局部干涉和整体干涉。 （1）局部干涉 局部干涉是相邻两线段相交（即不相切）引起的干涉。 了解几个概念：凸点、凹点、平点。如图。
为oi,其偏置线段的起、终点分别为qi+和qi+1-，则:
R
2）相邻偏置线段过渡处理：根据轮廓上各节点类型对其 相邻偏置线段进行过渡处理，以消除局部干涉。
3）整体干涉检测处理：
首先建立环表，将经过上述处理过的偏置轮廓设为当前环，
然后进行以下处理：
① 确定起始段：在当环中任意选取一偏置轮廓作为进行干
2、等步长逼近离散
等步长逼近是使各相邻离散点间得距离相等，如 图。
ri+1
ri
当前离散点为ri=r(ti),离散步长△L ，下一个离散点ri=r(ti+1) 特点：各离散点距离相等，计算复杂，各个逼近段误 差不保证相等。
3、等误差逼近离散
等误差逼近是使每个逼近段内误差保持一致。 等误差逼近常见的方法有参数筛选法和步长估计法。 （1）参数筛选法 思想：先以小参数步长对原曲线进行密集离散，然后再校
为实现分解，可先确定约束边界在垂直于走刀方向的拐点。 设：qj-1(xj-1,yj-1)、qj(xj,yj)和qj+1(xj+1,yj+1) 若：xj-1≥xj且xj+1≥xj， 则
qj为约束边界在垂直于走刀
方向的一个拐点。
qj+1 qj qj-1
若：xj-1≤xj且xj+1≤xj，qi为拐点
1、等参数的逼近离散
等参数逼近是对曲线参数t进行等距分割（亦即等参数
步长），然后将每个节点的参数值代入曲线表达式中 计算出该点坐标，将各相邻离散点用直线段顺序相连 即构成逼近原曲线的刀具轨迹，如图（1）所示。
特点：算法简单稳定，但参数空间与实际空间非 线性关系，各离散点距离不等，不能保证各逼近 线段与原曲线间误差一致。
3）环的融合处理：
两相交环融合后的结果可形象的如图所示。
4）融合环的干涉处理：
新环1由原环1和2的重叠区域，存在自交，必须将其中包
含的干涉环分离出来。 经过处理后，将得到一个或多个无干涉的有效环，它们即 是精加工型腔轮廓的刀具轨迹。
（3）型腔轮廓的粗加工轨迹生成
将构成精加工刀具轨迹的各组成环均按精加工余量偏置一
直接相连，而应直接在交点处从前一个偏置线段过渡到后 一各偏置线段。 当ri为平点时，不存在局部干涉问题。
（2）整体干涉
当刀具沿着某一轮廓线段的偏置线段运动时，还可能与轮
廓上的其他线段发生干涉（如图），这种干涉为整体干涉。 如何有效地生成、 检测与分离有效环 与干涉环也就是轮 廓加工刀具轨迹生 成中的主要问题。 一个较通用完善的偏 置轮廓生成算法需要 考虑整体干涉与处理 问题。
下面介绍一种偏置轮廓的刀具算法，它包括以下几个步骤：
1）计算各轮廓段的偏置线段：由于直线段的偏置仍为直
线段，而圆弧的偏置线段仍为同心圆，因此偏置线段的计 算只需要求出其起点和终点。
对一直线段，设其起点、终点分别为ri和ri+1,其偏置线段
的起、终点分别为qi+和qi+1-，则：
对一圆弧段，设其起点、终点分别为ri和ri+1,圆弧中心
型腔加工刀具轨迹的生成按各子区域分别进行，其内容包
括各平行切削行的起、终点刀位和切削行间过渡的刀位序 列。
Y轴
xd xe
X轴
各子区域间刀具轨迹的连接即子区域加工顺序的确定 以获得最小空行程为原则。
Us
X
4)融合
插入：ra=rb=us;wj*=wj
5)删除岛屿轮廓偏置环Pj。 6）重复2）到5）直到各岛屿轮廓偏置环均连入P0
（5）走刀区域的分解
将融合后的约束边界围城的走刀区域分解为一系列沿走刀
方向单调的凸子区域，走刀过程再按各子区域分别进行， 并通过优化各子区域的先后走刀顺序而得到较合理的走刀 路线。
（2）型腔轮廓的精加工轨迹生成
将型腔边界轮廓与各岛屿轮廓均按刀具半径偏置一次，得
到型腔轮廓精加工刀具轨迹。具体包括：
1）对边界轮廓和各岛屿轮廓分别进行偏置，得到一系列 不予各自轮廓本身干涉的偏置环。
2)检查各偏置环之间是否相交。
相交性测试：在任何两个可能相交的环之间进行，是对 其中一个环内的所有段与另一环内的所有段两两之间是 否相交进行测试计算。
（6）环的有效性判 断：若一偏置环的走 向与原轮廓的走向一 致，则该环为有效环， 若走向相反，则为干 涉环。然而，这种方 法可能出现错误。
偏置轮廓
4.1.3二维型腔加工
型腔是指具有封闭边界轮廓的平底或曲底凹坑，而且
可能具有一个或多个岛屿。
型腔的加工包括型腔区域 的加工与轮廓（包括边界 与岛屿轮廓）的加工。 要求是：要切净内腔区域 的全部面积不留死角，不 伤轮廓，同时尽可能的提 高加工效率。
qj-1
qj
qj+1
根据拐点链表可将约束边界围城的走刀区域分解成一系列
沿走刀方向单调的凸子区域，步骤如下： 1）搜索拐点链表中X坐标最小的拐点，设为gi(xi,yi); 2)取与gi相邻的两个拐点gi-1(xi-1,yi-1)和gi+1(xi+1,yi+1); 3）比较xi-1与xi+1的值。以下假设xi-1＜ xi+1。 4）过gi-1作垂直于X轴的直线，它与约束边界上gi至gi+1建 的线段交于q。
对于二维型腔，其实质就是对一个二维区域进行走刀轨迹规 划。 对于三维曲底型腔来说，其刀具轨迹一般也是在二维区域上 进行规划，然后将其投影到型腔底面的刀具偏置面上。
型腔加工刀具轨迹生成方法：环形走刀与平行走刀。
平行走刀法：是以一组相互平行的直线构成刀具运动轨迹。
环形走刀法：是以型腔轮廓的一组偏置轮廓构成刀具运动
数控铣编程中刀具半径补偿和长度补偿
数控铣编程中刀具半径补偿和长度补偿【摘要】刀具中心轨迹与工作轨迹常不重合。
通过刀具补偿功能指令，数控铣床系统可以根据输入补偿量或者实际的刀具尺寸，使数控铣床自动加工出符合程序要求的零件。
刀具半径补偿即根据按轮廓编制的程序和预先设定的偏置参数，实时自动生成刀具中心轨迹的功能成为刀具半径补偿功能。
【关键词】数控铣床；刀具；半径补偿；长度补偿1.刀具半径补偿由于数控加工的刀具总有一定的半径，刀具中心运动轨迹并不等于所需加工零件的实际轮廓，而是偏移轮廓一个刀具半径值。
在进行外轮廓加工时，使刀具中心偏移零件零件的外轮廓表面一个刀具半径值，加工内轮廓时，使刀具中心偏移零件内轮廓表面一个刀具半径值，这种偏移习惯上称为刀具半径补偿数控铣床刀具类型0-9种，这些内容应当事前输入刀具编制文件。
刀具半径补偿的轮廓切削。
刀具半径补偿的灵活应用，灵活应用的思路使用刀具半径补偿功能。
随着计算机技术和数控技术的发展都经历了B（Base）功能C极坐标法，法、矢量判断法。
刀具补偿技术和C功能刀具半径技术。
目前，数控系统中普遍采用的是C功能刀具半径补偿技术。
2.C功能刀具半径补偿的基本思想数控系统C功能刀具半径补偿的硬件结构由缓冲寄存器CS、工作寄存器AS和输出寄存器OS等部分组成。
在C功能刀补工作状态中，数控铣床装置内部总是同时存储着三个程序段的信息。
进行补偿时，第一段加工程序先被读入BS，在BS中算得的第一段编程轨迹被送到CS暂存后，又将第二段程序读入BS，算出第二段的编程轨迹。
接着对第一、第二两段编程轨迹的连接方式进行判别，根据判别结果，再对CS中的第一段编程轨迹进行相应的修正。
修正结束后，顺序地将修正后的第一段编程轨迹由CS送到AS，第二段编程轨迹由BS送入CS。
随后，由CPU将AS中的内容送到OS进行插补运算，运算结果送到伺服驱动装置予以执行。
当修正了第一段编程轨迹开始被执行后，利用插补间隙，CPU又命令第三段程序读入BS。
数控车削加工刀具轨迹自动生成的算法
数控车削加工刀具轨迹自动生成的算法本文针对数控车削加工的特点，结合被加工零件的特征，提出了数控车削加工刀具轨迹自动生成的算法。
该算法在实际应用中，取得了理想的效果。
1 零件图的预处理根据数控车削加工的特点，零件的加工工艺分为：孔加工(包括打中心孔)，外(内)表面加工、退刀槽及螺纹加工，根据表面质量的要求，又分为粗加工、半精加工和精加工等工艺。
数控车削加工刀具轨迹的规划，重点外(内)表面粗加工时刀具轨迹的规划处理。
对退刀槽、螺纹样的零件特征在进行表面粗加工时将其用表面代替，如图1。
数控加工中为减少多次安装带来的安装误差，一般采用一次装夹，对那些需要调头加工的部位则采取右偏刀反向走刀切削。
此外，对端面的加工有时选取向下的切削方向。
因此加工时的切削方向分为向左、向右和向下的切削方向。
图1对于倒角和倒圆角等工艺的处理在算法上将其作为表面处理。
对反向走刀切削时的刀具轨迹规划的算法与正向切削时类似，对内表面加工时刀具轨迹规划的算法与外表面切削时也相类似。
另外对精加工时的刀具轨迹规划，以及退刀槽和螺纹加工的刀具轨迹规划处理也较为容易。
一般，为减少刀具轨迹生成算法的复杂性，在刀具轨迹生成前对零件进行刀具干涉处理(刀具干涉处理的算法另文讨论)。
本文仅讨论正向切削外表面时粗加工刀具轨迹生成的算法。
2 刀具轨迹生成的算法图2由于粗加工刀具轨迹规划是从毛坯开始的，因此生成刀具轨迹时必须考虑毛坯的形状，并且随着工步的不同，其毛坯的形状也是不同的，此即工艺毛坯。
由于在轨迹生成前已经进行过刀具干涉的处理，所在刀具轨迹生成时主要考虑的是零件图形的特征。
经过零件图的预处理后，零件图形是由直线和圆弧所构成的连续表面，其中的关键是对图形中凹槽的识别和处理。
如图2所示，零件图形经过处理后，其粗加工的外表面轮廓为ABCDEPFGHIQJKM，经刀具切削方向为左时干涉处理后，其轮廊为ABCDPEFGHQJKM，其阴影部分为欠切削部分，在下一工步加工时，反向走刀切削时的刀具的起点分别为P点和Q点，通过反向向右走切切除其残留部分，从而形成所要求的零件轮廓QIH和PED。
刀具半径补偿指令G40、G41、G42,
刀具半径补偿指令G40、G41、G42;1、刀具半径补偿的目的：在编制轮廓铣削加工的场合;如果按照刀具中心轨迹进行编程;其数据计算有时相当复杂;尤其是当刀具磨损、重磨、换新刀具而导至刀具半径变化时;必须重新计算刀具中心轨迹;修改程序;这样不既麻烦而且容易出错;又很难保证加工精度;为提高编程效率;通常以工件的实际轮廓尺寸为刀具轨迹编程;即假设计刀具中心运动轨迹是沿工件轮廓运动的;而实际的刀具运动轨迹要与工件轮廓有一个偏移量即刀具半径;利用刀具半径补偿功能可以方便地实现这一转变;简化程序编制;机床可以自动判断补偿的方向和补偿值大小;自动计算出实际刀具中心轨迹;并按刀心轨迹运动..现代数控系统一般都设置若干个可编程刀具半径偏置寄存器;并对其进行编号;专供刀具补偿之用;可将刀具补偿参数刀具长度、刀具半径等存入这些寄存器中..在进行数控编程时;只需调用所需刀具半径补偿参数所对应的寄存器编号即可..实际加工时;数控系统将该编号所对应的刀具半径取出;对刀具中心轨迹进行补偿计算;生成实际的刀具中心运动轨迹..2、刀具半径补偿的方法1刀具半径指令从操作面板输入被补偿刀具的直径或半径值;将其存在刀具参数库里;在程序中采用半径补偿指令..刀具半径补偿的代码有G40、G41、G42;它们都是模态代码;G40是取消刀具半径补偿代码;机床的初始状态就是为G40..G41为刀具半径左补偿;左刀补;G42为刀具半径右补偿右刀补..判断左刀具补偿和右刀具补偿的方法是沿着刀具加工路线看;当刀具偏在加工轮廓的左侧时;为左偏补偿;当刀具偏在加工轮廓的右侧时;为右偏补偿;如图1所示..图1a中;在相对于刀具前进方向的左侧进行补偿;采用G41;这时相当于顺铣..图1b中在相对于刀具前进方向的右侧进行补偿;采用G42;这时相当于逆铣..在数控机床加工中; 一般采用顺铣;原因是从刀具寿命、加工精度、表面粗糙度而言顺铣的效果比较好;因而G41使用的比较多..G17 XY2指令格式刀具半径补偿的格式：{G18 } {G00、G01}{G41、G42} ZX DG19 YZXY刀具半径补偿取消的格式：G00、G01G40{ ZX}YZ刀具半径补偿操作应选择在一个坐标平面内进行..当G17被选择时;则补偿只在XY方向补偿;而Z方向不进行补偿；当G18被选择时;则补偿只在ZX方向补偿；而Y方向不进行补偿；当G19被选择时;则补偿只在YZ方向补偿..而X方向不进行补偿..G00和G01为刀具运动指令;刀具补偿的建立和取消必须在G00或G01状态下完成;XYZ 后所跟的值为运动的目标点坐标;与指定平面中的轴相对应..D与后面的数值是刀补号码;它代表刀具参数库中刀补的数值..如D01表示刀参数库中第一号刀具的半径值..这一数值预先输入在刀具参数库刀补表中的01号位置上..在一般情况下;我们把刀具的半径补偿量在补偿代码中输入为正值+;如果把刀具半径补偿量设为负值—时;在走刀轨迹方向不变的情况下;则相当于把补偿指令G41、G42互换了..加工工件内侧的刀具会变为外侧;加工工件外侧的刀具会变为内侧..3．刀具半径的补偿动作以加工图2所示工件为例子;根据加工程序分析刀具半径的补偿动作..加工程序如下：Ｏ０００１；N10 G54 G90 G17 G00 X0 Y0 S1000 M03;N20 G41 X20 Y10 D01;N30 G01 Y50 F100 ;N40 X50 ;N50 Y20;N60 X10 ;N70 G00 G40 X0 Y0 M05;N80 M30;上述程序中的刀补动作为；１启动并建立刀具半径补偿阶段当Ｎ２０程序中编入Ｇ４１和Ｄ０１指令后运算装置同时先读入Ｎ３０、Ｎ４０两段;在Ｎ２０段的终点Ｎ３０段的始点作出一个矢量;该矢量的方向与下一段的前进方向垂直且向左;大小等于刀补值..刀具中心在执行这一段Ｎ２０时移向该矢量终点..在该阶段中动作指令只有用Ｇ００或Ｇ０１不能用Ｇ０２或Ｇ０３..２刀补状态从Ｎ３０段开始进入刀补状态;在这个阶段下Ｇ０１、Ｇ０２、Ｇ０３、Ｇ００都可以使用..这一阶段也是第段都先行读入两段;自动按照启动阶段的矢量法作出第个沿前进方向侧且加上刀补的矢量路径..３取消刀补当Ｎ７０程序段中用到Ｇ４０指令时;则在Ｎ６０段的终点Ｎ７０段的始点作出一个矢量;它的方向与Ｎ６０段前进方向垂直且朝左;大小为刀补值..刀具中心就停止在这个矢量的终点;从这一位置开始刀具中心移向Ｎ７０段的终点..此时也只能用Ｇ０１或Ｇ００;面、而不能用Ｇ０２或Ｇ０３..。
CAXA制造工程师平面轮廓加工中刀具半径补偿的应用
１ ３ 机 床 自动补 偿应 具备 的条 件 ． （ ）轮廓 补偿 项必 须选 择 “Ｏ ” 的方式 。 １ Ｎ
（ ） 刀具半 径 大 于 零件 轮 廓 的 内 凹圆 角半 径 时 ， ２ 不 能 直接 使用 自动 补偿 ，否 则将 导致 进刀 超差 而发 生
的应 用 ： 。 疗法
关键词 ： Ａ ：Ｃ ＸＡ 制 造 工 程 师 ；平 面 轮 廓 加 工 ； 刀 具 半 径 补 偿 中 图 分 类 号 ：Ｔ ５ ＴＨ１ １ ５ Ｇ６ ９： ６ ． 文献 标 识 码 ；Ｂ
０ 引 言
刀具 大小 的影 响 ，即刀具 中心线 相对 于轮廓 的偏 置补 偿 量 。它有 ３种 方 式 ， 即 ０Ｎ、Ｔ Ｏ、Ｐ Ｔ。ＯＮ 表 ＡＳ
刀段直线长度 与进刀 角度正 弦值 的乘积 大于刀 具半 径 。 同时满足以上两 个条 件 ，就能 防止 由于半 径补 偿滞 后 、 取消补偿提前或偏置距离不足而造成 的过切现象 。
（ ）采 用圆弧 进 刀 ，也 要 同时满 足 ：①单 独指 定 ３ 进 、退 刀点 ；②进 刀 圆弧半 径大 于刀 具半 径 。 以免 因 进刀 超 差而导 致 过切 现象 的发生 。
ＺＨ Ａｏ － ｉ Ｄａ ｒ ｎ ａ
（ ｅ ｙ ｎ ｉ ｙ Ｍ ｅ ｈ ｎ ｃ Ｃｏ ｌ ｇ ，Ｓ ｎ ｙ ｎ １ ０ ，Ｃｈ ｎ ） Ｓｈ ｎ ａ ｇ Ｒａ ｌ ｗａ ｅ ａ ｉ ｌ ｅ ｈｅ ｇ ａ ｇ １ ０ ３６ ｅ ｉａ
Ａｂ ｔａ ｔ ｓ ｒ ｃ ：ＣＡＸＡ ａ ｕ ａ ｔ ｒ ｇ Ｅｎ ｉ ｅ ｒ ｉ ｉ ｄ ｏ Ｍ ｎ ｆ ｃ ｕ ｉ ｇｎ ｅ ｓ ａ ｋ ｎ ｆ ＣＡＭ ｏ ｔ ｒ ｈ ｔ ｈ ｓ ｂ ｅ ｄ ｌ ｕ ｅ ｎ ｔ ｅ ｆ ｌ ｆ ＮＣ ａ ｔ ｍａ ｉ ｎ ｓ ｆｗａ ｅ ｔ ａ ａ ｅ ｎ ｗｉ ｅ ｙ ｓ ｄ ｉ ｈ ｉ ｄ ｏ ｅ ｕｏ ｔ ｃ

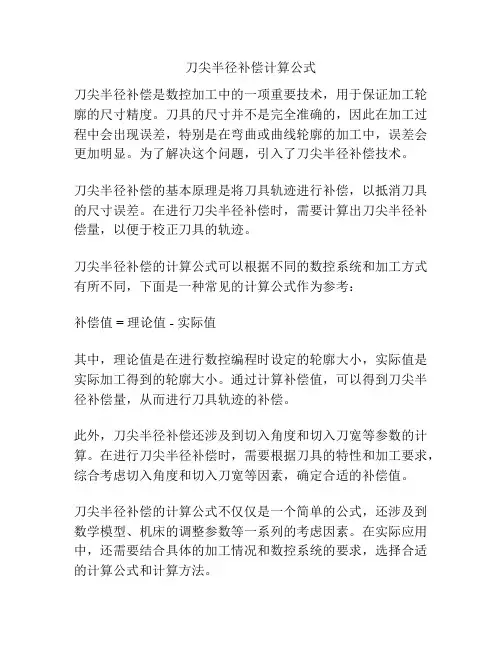

刀尖半径补偿计算公式
