电力机车工作原理
电力机车工作原理

电力机车工作原理引言概述电力机车是一种利用电力驱动的火车,它是现代铁路运输系统中不可或缺的一部分。
电力机车的工作原理是通过电力系统将电能转化为机械能,从而驱动车辆行驶。
下面将详细介绍电力机车的工作原理。
一、电力机车的供电系统1.1 高压输电线路电力机车的供电系统主要依靠高压输电线路,通过这些线路将电能传输到机车上。
高压输电线路通常由铜或铝导线构成,能够承受高压电力传输。
1.2 变电站电力机车的供电系统还包括变电站,变电站用来将高压输电线路传输的电能转化为适合机车使用的低压电能。
变电站通常设有变压器和其他电力设备,确保电能传输的稳定性和安全性。
1.3 集电装置电力机车通过集电装置从高压输电线路或接触网中获取电能。
集电装置通常由碳刷或铜制接触条构成,能够有效地将电能传输到机车上。
二、电力机车的牵引系统2.1 牵引变流器电力机车的牵引系统主要依靠牵引变流器,牵引变流器将直流电能转化为交流电能,从而驱动电机运转。
牵引变流器能够根据机车的牵引需求来调节输出电流和电压。
2.2 电机电力机车的牵引系统还包括电机,电机是将电能转化为机械能的核心部件。
电机通常由定子和转子构成,通过电磁感应原理来实现转动,驱动机车行驶。
2.3 传动系统电力机车的传动系统用来将电机产生的机械能传递到车轮上,从而推动车辆行驶。
传动系统通常包括齿轮、传动轴和轮轴等部件,确保机车的牵引力和速度。
三、电力机车的辅助设备3.1 空气制动系统电力机车的空气制动系统用来控制车辆的制动力,确保车辆在行驶中的安全性。
空气制动系统通常包括制动缸、制动鞋和制动管路等部件,能够快速响应司机的制动指令。
3.2 空气压缩机电力机车的辅助设备还包括空气压缩机,空气压缩机用来为空气制动系统提供压缩空气。
空气压缩机通常由电动机驱动,能够稳定地提供所需的压缩空气。
3.3 空调系统电力机车的辅助设备还包括空调系统,空调系统用来调节车厢内的温度和湿度,提供舒适的乘车环境。
电力机车工作原理

电力机车工作原理

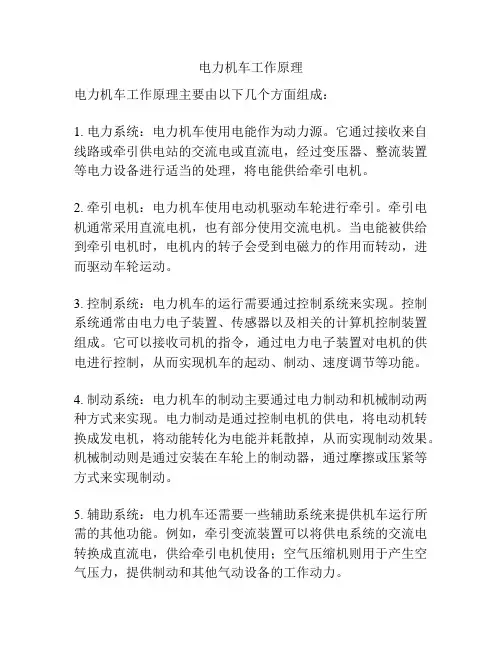

电力机车工作原理主要由以下几个方面组成:
1. 电力系统:电力机车使用电能作为动力源。
它通过接收来自线路或牵引供电站的交流电或直流电,经过变压器、整流装置等电力设备进行适当的处理,将电能供给牵引电机。
2. 牵引电机:电力机车使用电动机驱动车轮进行牵引。
牵引电机通常采用直流电机,也有部分使用交流电机。
当电能被供给到牵引电机时,电机内的转子会受到电磁力的作用而转动,进而驱动车轮运动。
3. 控制系统:电力机车的运行需要通过控制系统来实现。
控制系统通常由电力电子装置、传感器以及相关的计算机控制装置组成。
它可以接收司机的指令,通过电力电子装置对电机的供电进行控制,从而实现机车的起动、制动、速度调节等功能。
4. 制动系统:电力机车的制动主要通过电力制动和机械制动两种方式来实现。
电力制动是通过控制电机的供电,将电动机转换成发电机,将动能转化为电能并耗散掉,从而实现制动效果。
机械制动则是通过安装在车轮上的制动器,通过摩擦或压紧等方式来实现制动。
5. 辅助系统:电力机车还需要一些辅助系统来提供机车运行所需的其他功能。
例如,牵引变流装置可以将供电系统的交流电转换成直流电,供给牵引电机使用;空气压缩机则用于产生空气压力,提供制动和其他气动设备的工作动力。
综上所述,电力机车通过电力系统向牵引电机供电,由控制系统进行控制,通过牵引电机驱动车轮进行牵引,再辅以制动系统和其他辅助系统,实现机车的运行。
电力机车3种工作原理

电力机车3种工作原理电力机车是一种通过电力驱动的机车,它采用了不同的工作原理来实现牵引、制动和辅助功能。
本文将介绍电力机车的三种工作原理:电力驱动原理、电阻制动原理和再生制动原理。
电力驱动原理是电力机车最核心的工作原理之一。
在电力驱动原理中,机车利用电力系统提供的电能来驱动电机,通过电机转动牵引轮组,推动机车行驶。
电力机车内部装配有高性能的电动机,电能通过电缆或集电靴传输到电机,电机将电能转化为机械能,从而驱动机车行驶。
电力机车的电力系统通常由集电装置、牵引变流器和牵引变压器组成,它们共同协作,使得电能能够以高效率传输到电机,从而实现机车的驱动功能。
电阻制动原理是电力机车牵引和制动的重要手段之一。
在电阻制动原理中,机车通过利用电阻器将电能转化为热能来实现制动功能。
在制动过程中,电机转动的惯性会产生电能,这些电能通过电阻器转化为热能散发出去,从而减缓机车的速度。
电阻制动原理在制动过程中由于转换过程中产生的能量大部分转化为热能,因此需要额外的散热系统来散发所产生的热量。
再生制动原理是电力机车节能环保的关键工作原理之一。
在再生制动原理中,机车利用制动过程中产生的电能来进行能量回馈,即将电能送回电力系统中重新利用。
当机车进行制动时,电机通过负载提供制动力矩,同时产生电能,这些电能通过牵引变流器反馈到电源系统中,以供其它列车使用或进行电能储存。
再生制动原理使得电力机车可以将制动过程中的能量损耗降至最低,并提高能源利用效率,从而减少环境污染和能源消耗。
除了上述三种工作原理,电力机车还涉及到其他辅助工作原理,如辅助供电原理和集电系统原理。
辅助供电原理是指机车在运行过程中需要供给各种辅助设备电能的原理。
这些辅助设备包括照明设备、空调设备、通信设备等,它们的正常运行需要稳定可靠的电源供应。
集电系统原理是指机车通过集电装置从外部供电系统中获取电能的原理。
集电装置的设计和工作原理对于电力机车的性能和工作效率有着重要的影响。
电力机车工作原理

电力机车工作原理一、引言电力机车是一种利用电能作为动力源的铁路机车,其工作原理是将电能转化为机械能,驱动机车行驶。
本文将详细介绍电力机车的工作原理。
二、电力机车的组成电力机车主要由电源系统、牵引系统、辅助系统和控制系统四部份组成。
1. 电源系统电源系统是电力机车的能量来源,主要包括接触网、变电所和集电装置等。
- 接触网:电力机车通过接触网获取电能,接触网通常由铜制导线构成,通过电力变压器将高压交流电转换为适合机车使用的低压电能。
- 变电所:变电所是将电网供电转变为适合机车使用的电能的场所,通过变压器将高压电转换为适合机车牵引的电能。
- 集电装置:集电装置是电力机车与接触网之间的连接装置,它通过碳刷与接触网接触,将接触网的电能传送到机车的牵引系统中。
2. 牵引系统牵引系统是电力机车的动力系统,主要由电动机、传动装置和车轮组成。
- 电动机:电力机车采用直流电动机作为牵引系统的动力源,电动机通过电能转换为机械能,驱动车轮转动,从而推动机车行驶。
- 传动装置:传动装置将电动机的转速和转矩传递给车轮,通常采用齿轮传动或者传动链来实现。
- 车轮:车轮是电力机车的承载部件,通过电动机和传动装置的驱动,使车轮转动,从而推动机车行驶。
3. 辅助系统辅助系统是为了保证电力机车正常运行而设置的系统,主要包括空气制动系统、牵引电源系统和辅助电源系统等。
- 空气制动系统:空气制动系统用于控制机车的制动,通过增压机将空气压力转换为制动力,实现机车的制动。
- 牵引电源系统:牵引电源系统为电力机车提供驱动电能,它通过逆变器将直流电转换为交流电,供给电动机使用。
- 辅助电源系统:辅助电源系统为电力机车提供辅助电能,用于驱动车辆的辅助设备,如照明、空调等。
4. 控制系统控制系统是电力机车的大脑,用于控制机车的运行和各个系统的协调工作,主要包括牵引控制系统、制动控制系统和辅助系统控制等。
- 牵引控制系统:牵引控制系统用于控制电动机的转速和转矩,实现机车的加速、减速和牵引力的调节。
电力机车工作原理

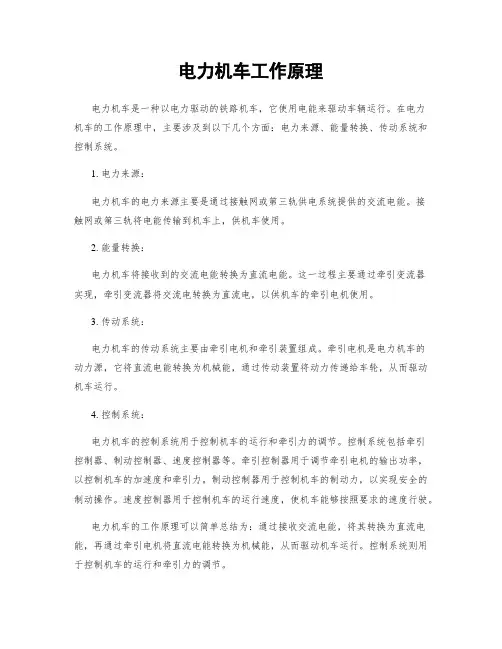

电力机车工作原理电力机车是一种以电力驱动的铁路机车,它使用电能来驱动车辆运行。
在电力机车的工作原理中,主要涉及到以下几个方面:电力来源、能量转换、传动系统和控制系统。
1. 电力来源:电力机车的电力来源主要是通过接触网或第三轨供电系统提供的交流电能。
接触网或第三轨将电能传输到机车上,供机车使用。
2. 能量转换:电力机车将接收到的交流电能转换为直流电能。
这一过程主要通过牵引变流器实现,牵引变流器将交流电转换为直流电,以供机车的牵引电机使用。
3. 传动系统:电力机车的传动系统主要由牵引电机和牵引装置组成。
牵引电机是电力机车的动力源,它将直流电能转换为机械能,通过传动装置将动力传递给车轮,从而驱动机车运行。
4. 控制系统:电力机车的控制系统用于控制机车的运行和牵引力的调节。
控制系统包括牵引控制器、制动控制器、速度控制器等。
牵引控制器用于调节牵引电机的输出功率,以控制机车的加速度和牵引力。
制动控制器用于控制机车的制动力,以实现安全的制动操作。
速度控制器用于控制机车的运行速度,使机车能够按照要求的速度行驶。
电力机车的工作原理可以简单总结为:通过接收交流电能,将其转换为直流电能,再通过牵引电机将直流电能转换为机械能,从而驱动机车运行。
控制系统则用于控制机车的运行和牵引力的调节。
电力机车相比传统的内燃机车具有许多优势,如动力性能好、环保节能等。
它在铁路运输中起着重要的作用,广泛应用于城市轨道交通、高速铁路等领域。
以上是关于电力机车工作原理的详细介绍,希望对您有所帮助。
如有需要进一步了解的内容,请随时告知。
电力机车工作原理

电力机车工作原理一、引言电力机车是一种使用电力驱动的铁路车辆,它通过电力系统提供的电能来驱动车辆运行。
本文将详细介绍电力机车的工作原理,包括电力系统、牵引系统和控制系统。
二、电力系统1. 供电系统电力机车的供电系统包括接触网、电缆、集电装置等。
接触网是一种悬挂在铁路上方的导电线路,通过接触网将电能传输到机车上。
电缆用于将电能从接触网传输到机车内部的各个系统。
集电装置位于机车车顶,通过碳刷与接触网接触,将电能引入机车。
2. 电源装置电力机车的电源装置包括牵引变流器和辅助电源装置。
牵引变流器将接收到的交流电能转换为直流电能,供给牵引电机使用。
辅助电源装置则为机车提供辅助电能,用于驱动机车的辅助设备,如照明、空调等。
三、牵引系统1. 牵引电机电力机车的牵引电机通常采用直流串联电动机,它具有高起动转矩和宽工作转速范围的特点。
牵引电机通过传动装置将电能转化为机械能,驱动车轮运动。
2. 制动系统电力机车的制动系统包括电阻制动和再生制动。
电阻制动通过将电能转化为热能来减速机车,而再生制动则将制动过程中产生的电能反馈到电力系统中,实现能量回收。
四、控制系统电力机车的控制系统用于控制机车的运行状态和牵引力。
它包括主控制器、制动控制器和辅助控制器等。
主控制器用于控制牵引电机的电流和转矩,实现机车的加速和减速。
制动控制器用于控制制动系统的工作,实现机车的制动。
辅助控制器则用于控制机车的辅助设备。
五、工作原理当电力机车开始运行时,集电装置与接触网接触,将电能引入机车。
电源装置将交流电能转换为直流电能,并供给牵引电机使用。
牵引电机通过传动装置驱动车轮运动,实现机车的牵引。
同时,控制系统监测车速、电流等参数,通过主控制器调节牵引电机的工作状态,以实现机车的加速和减速。
在机车运行过程中,制动系统起到重要作用。
当需要减速或停车时,制动控制器会控制制动系统工作,将电能转化为热能或反馈到电力系统中,实现机车的制动和能量回收。
六、总结电力机车的工作原理是通过电力系统提供的电能,驱动牵引电机实现机车的运行。
电力机车工作原理

电力机车工作原理电力机车是一种以电能为动力的铁道机车,其工作原理主要包括电源系统、牵引系统和辅助系统三个方面。
以下将对这三个方面进行详细阐述。
一、电源系统:电力机车的电源系统包括供电系统和能量转换系统。
1.供电系统:电力机车通过集电装置(如接触网)或第三轨等供电方式,从线路上获取电能。
供电系统中的集电装置负责将电流从供电装置获取并输送到能量转换系统中。
在接触网供电方式下,集电装置一般以受电弓的形式出现,通过弓头接触导电线来获取电能。
2.能量转换系统:电力机车的能量转换系统将从供电系统中获取的直流电能转换为用于驱动电机的交流电能。
能量转换系统主要由牵引变流器和辅助变流器组成。
-牵引变流器:牵引变流器通过电力电子器件将输入的直流电压变换为可变频率的交流电压,经过牵引变流器变换后的电能驱动电机产生牵引力,推动机车运行。
牵引变流器中常用的电力电子器件有可控硅、大功率三相桥式整流器等。
-辅助变流器:辅助变流器将供电系统中获取的直流电压变换为用于车辆辅助系统的交流电压。
辅助变流器可以为机车提供以及充电、空调、动力辅助服务等能量需求。
二、牵引系统:电力机车的牵引系统由牵引电机和传动装置组成。
牵引电机的工作原理和传统的电动汽车或电动工具的电动机类似,通过交流电驱动转子产生转矩,带动车轮转动实现牵引力。
牵引电机以轴直联传动装置与车轮相连,将驱动力直接传递给车轮,从而推动机车行驶。
牵引电机中常使用的电机类型有直流串励电动机、永磁同步电动机和异步电动机等。
1.直流串励电动机:直流串励电动机通过直流电源的串励绕组提供电动励磁,然后通过直流电流产生转子和定子之间的电磁力,驱动转子转动。
直流串励电动机具有调速范围宽、扭矩可调和启动转矩大等优点,但需要外接的励磁电源。
2.永磁同步电动机:永磁同步电动机利用定子上的永磁体产生磁场,通过交流电源提供给定子绕组产生旋转磁场,驱动转子转动。
永磁同步电动机具有响应快、效率高和体积小等优点,但需要外接永磁体。
电力机车工作原理

电力机车工作原理电力机车是一种使用电力驱动的铁路机车,它通过电能转换为机械能,驱动车辆行驶。
下面将详细介绍电力机车的工作原理。
1. 电力系统电力机车的核心是电力系统,它由电源、牵引变流器和牵引电动机组成。
电源可以是接触网、第三轨或者电池。
接触网或者第三轨将电能传输到机车上,电池则储存电能。
牵引变流器将直流电转换为交流电,以供牵引电动机使用。
牵引电动机是电力机车的主要动力装置,它将电能转换为机械能,驱动车辆行驶。
2. 牵引系统牵引系统由牵引电动机、传动装置和车轮组成。
牵引电动机是电力机车的动力来源,它通过传动装置将转速和扭矩传递给车轮,从而驱动车辆行驶。
传动装置通常采用齿轮传动或者链条传动。
车轮与铁轨之间的磨擦力将车辆推动前进。
3. 制动系统电力机车的制动系统主要包括电阻制动和空气制动。
电阻制动通过将牵引电动机转为发机电,将电能转化为热能散发出去,从而减速或者停车。
空气制动通过压缩空气产生制动力,使车辆减速或者停车。
电力机车通常采用电阻制动和空气制动的组合,以实现更好的制动效果。
4. 控制系统电力机车的控制系统用于控制牵引、制动和车辆的其他操作。
控制系统通常包括司机室内的控制台和车辆上的信号传输系统。
司机可以通过控制台上的按钮、手柄或者脚踏板来控制机车的运行状态。
信号传输系统将司机的指令传递给牵引变流器和制动系统,实现对机车的远程控制。
5. 辅助系统电力机车还配备了各种辅助系统,以满足车辆的其他需求。
例如,冷却系统用于冷却牵引电动机和电力系统的其他部件,保持其正常工作温度。
供电系统用于为车辆提供电能,例如为车内照明、空调和其他电子设备供电。
辅助系统的设计和配置根据机车的使用环境和需求而有所不同。
总结:电力机车的工作原理是通过电能转换为机械能,驱动车辆行驶。
它由电力系统、牵引系统、制动系统、控制系统和辅助系统组成。
电力机车是现代铁路运输的重要组成部份,具有环保、高效和可靠的特点,被广泛应用于各个国家的铁路系统中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电力机车
电力机车本身不带原动机,靠接受接触网送来的电流作为能源,由牵引电动机驱动机车的车轮。
电力机车具有功率大、热效率高、速度快、过载能力强和运行可靠等主要优点,而且不污染环境,特别适用于运输繁忙的铁路干线和隧道多,坡度大的山区铁路。
电力机车是从接触网上获取电能的,接触网供给电力机车的电流有直流和交流两种。
由于电流制不同,所用的电力机车也不一样,基本上可以分为直-直流电力机车、交-直流电力机车、交-直-交流电力机车三类。
直-直流电力机车采用直流制供电,牵引变电所内设有整流装置,它将三相交流电变成直流电后,再送到接触网上。
因此,电力机车可直接从接触网上取得直流电供给直流串励牵引电动机使用,简化了机车上的设备。
直流制的缺点是接触网的电压低,一般为l500V或3000 V,接触导线要求很粗,要消耗大量的有色金属,加大了建设投资。
交-直流电力机车采用交流制供电,目前世界上大多数国家都采用工频(50Hz)交流制,或25 Hz低频交流制。
在这种供电制下,牵引变电所将三相交流电改变成25 kV工业频率单相交流电后送到接触网上。
但是在电力机车上采用的仍然是直流串励电动机(这种电动机最大优点是调速简单,只要改变电动机的端电压,就能很方便地在较大范围内实现对机车的调速。
但是这种电机由于带有整流子,使制造和维修都很复杂,体积也较大),把交流电变为直流电的任务在机车上完成。
由于接触网电压比直流制时提高了很多,接触导线的直径可以相对减小,减少了有色金属的消耗和建没投资。
因此,工频交流制得到了广泛采用,世界上绝大多数电力机车也是交-直流电力机车。
交-直-交流电力机车采用交流无整流子牵引电动机(即三相异步电动机),这种电动机在制造、性能、功能,体积、重量、成本、维护及可靠性等方面远比整流子电机优越得多。
它之所以迟迟不能在电力机车上应用,主要原因是调速比较困难。
这种机车具有优良的牵引能力,很有发展前途。
德国制造的E120型电力机车就是这种机车。
电力机车的工作原理,接触导线上的电流,经受电弓进入机车后经过主断路器再进入主变压器,交流电从主变压器的牵引绕组经过硅机组整流后,向六台分两组并联的牵引电动机集中供应直流电,使牵引电动机产生转矩,将电能转变为机械能,经过齿轮的传递驱动机车动轮转动。
