氧化锌颗粒分散方法
分散剂是能够分散和稳定体系中颗粒的一类 化学物质，包括无机分子、高分子和表面活 性剂等。
分散剂主要是通过提高颗粒之间的静电排斥 力、位阻以及调控颗粒表面极性来达到稳定 悬浮液的目的。因此，体系中加入分散剂的 分散效果与其分子结构有关。
表面改性的方法有很多，最常见的是化学表 面包覆。利用表面活性剂、偶联剂、高分子 等通过化学反应方式连接到颗粒表面，赋予 颗粒表面新的性质。
常用试剂有硅烷偶联剂、钛酸酯类偶联剂、 硬脂酸、有机硅等。除利用表屈外，这种方 法还包括利用游离基反应、螯合反应、溶胶 吸附以及偶联剂盛行表面改性。这是目前无 机填料或颜料主要的表面改性方法。
氧化锌
氧化锌颗粒分散方法
氧化锌颗粒的分散方法有很多，包括介质分 散、机械搅拌分散、超声波分散、分散剂分 散和表面改性等。
活性氧化锌颗粒比较容易溶解在水溶性的物 质中，其影响因素一个是pH另一个是温度。 因为其颗粒的化学性质稳定，pH需要在中性 范围内，否则其颗粒会出现溶解的现象。
超声波分散是处理纳米氧化锌样品比较常用 的方法，主要用于悬浮液中颗粒的。
纳米氧化锌在水中的分散行为及其应用
以此般乳液对潦棉织物进行抗紫外线整理 ．
中 囤分 类 号 ： Ｔ １ ５ Ｓ ９
近 年来 ， 米材 料 因其独 特 的物理 化 学作 用 而被 纳 广 为重 视 ， 逐步应 用 于各个 领域 。 并 就纳 米粉 体材 料而
９０ Ｃ， 纳米 银 的熔 点 能为 １０℃） 因此 用 纳 米银 ０ 而 ０ ，
纳米级 Ｚ Ｏ ｎ
剪 切 混 合 （ ０ Ｏｒ ｍｉ ） ｍｉ ５ ０ ／ ｎ １ ｎ ５
堕 超声混合 １ ｉ——转移至 ５ Ｉ量筒 ５ｍ ｏ ｍ
１３ 分析测试 ．
采用英 国 Ｍａｖ ｒ ｉｅｎ公 司 的 Ｚ ｔｓ ｅ ０ ０ ｅａ ｌ ｒ３ ０ ＨＳ型 粒 ｚ
根据 胶体 稳定 性 的 ＤＩ Ｏ 理论 ， 体质 点之 间存 Ｖ 胶 在 范德 华 力 吸 引作 用 ， 质点 在相 互 接 近 时 又因 双 电 而 层 的重叠 而 产 生排斥 作 用 ， 体 的稳 定 性 取决 于质 点 胶 之 间吸 引 与 排斥 作 用 的相 对 太 小 。当 Ｚ ｔ ｅａ电位 最 大
２ 结果 和 讨 论
２ １ ｐ 值 对 微 乳 液 稳 定 性 的 影 响 ． Ｈ
粉制成 的导 电浆料 可 以在低 温 时进行 烧结 并 获得较 好 的效果 。 １ 在纺织 行业 的织 物后整 理加 工技 术 中 ， 层 涂 技 术应 用非 常广 泛 。纳米 材 料 具有 特 殊 的抗 菌 、 紫 抗 外 、 红外 的特性 ， 远 但应 用 的前 提也 是保证 纳 米颗 粒在 整 理剂 中的 均 匀稳 定 分 散并 保持 纳 米粒 子 的状态 。
度 分析 仪和 Ｚｔ ｅａ电位 分析 仪 ， 测试 体 系 的电性 能 和微
纳米氧化锌分散方法
纳米氧化锌分散方法
1. 物理方法，物理方法包括超声波处理、高能球磨法和激光烧
结法等。
超声波处理是将纳米氧化锌粉末置于溶剂中，通过超声波
的作用使其分散。
高能球磨法是通过机械力将纳米氧化锌粉末与介
质进行混合，从而实现分散。
激光烧结法则是利用激光对纳米氧化
锌进行烧结，使其在溶剂中分散均匀。
2. 化学方法，化学方法包括溶胶-凝胶法、沉淀法和水热法等。
溶胶-凝胶法是将氧化锌前驱体在溶剂中形成溶胶，然后通过凝胶化
使其成为固体颗粒。
沉淀法是将氧化锌沉淀在溶液中，然后经过分
离和干燥得到分散的纳米氧化锌。
水热法则是在高温高压的水热条
件下合成纳米氧化锌，通过控制反应条件来实现其分散。
3. 表面修饰方法，表面修饰是通过在纳米氧化锌表面引入特定
的功能基团或包覆剂来改善其分散性能。
常见的表面修饰剂包括硅
烷偶联剂、聚乙烯醇等，它们可以增强纳米氧化锌与溶剂或基体的
相容性，从而提高其分散性能。
4. 超分子组装方法，超分子组装方法利用分子间相互作用力，
通过自组装的方式将纳米氧化锌分散在溶剂中。
这种方法可以实现
纳米颗粒的精确控制和定向排列，从而提高其分散性和稳定性。
综上所述，纳米氧化锌的分散方法涉及物理、化学、表面修饰和超分子组装等多个方面，选择合适的方法取决于具体的应用需求和材料特性。
在实际应用中，需要综合考虑分散效果、成本、工艺条件等因素，选择最合适的分散方法。
油墨中增加氧化锌的原理
油墨中增加氧化锌的原理油墨中增加氧化锌的原理1. 引言油墨作为一种常见的印刷材料，在印刷行业得到广泛应用。
为了提高油墨的性能和质量，不断进行研究和改进。
其中，增加氧化锌是一种常见的方法之一。
本文将从浅入深，解释油墨中增加氧化锌的原理。
2. 氧化锌的基本性质•氧化锌（Zinc Oxide）是一种无机化合物，化学式为ZnO。
•氧化锌具有白色粉末状的外观，熔点较高。
•氧化锌具有良好的抗紫外线和耐候性能。
3. 氧化锌在油墨中的应用作为颜料•氧化锌可以作为一种白色颜料，用于调整油墨的色调和明亮度。
•氧化锌颜料具有良好的遮盖性和色彩稳定性，能够提升油墨的印刷效果。
作为填料•氧化锌颗粒可以作为一种填料，增加油墨的粘稠度和流动性。
•氧化锌颗粒在油墨中形成一个网状结构，增加颗粒间的相互作用力，提高油墨的黏度。
作为催化剂•氧化锌具有较好的催化性能，可以促进油墨中某些反应的进行。
•通过控制氧化锌的添加量和反应条件，可以调节油墨的干燥速度、固化性能等。
4. 氧化锌在油墨中的作用机理•氧化锌颗粒在油墨中的分散形成一个三维网络结构，增加了油墨的粘度。
•氧化锌颗粒的表面具有一定的电荷，可以吸附其他颜料和填料颗粒，实现更好的分散性。
•氧化锌颗粒对油墨中的光敏染料具有吸光和催化作用，提高了油墨的光稳定性。
5. 结论通过对油墨中增加氧化锌的原理的深入解析，我们可以得出以下结论： - 氧化锌在油墨中的应用可以改善油墨的颜色、粘度和固化性能。
- 氧化锌通过调节油墨的化学反应过程，提高了油墨的光稳定性和耐候性。
- 进一步的研究可以进一步揭示氧化锌在油墨中的作用机理，并探索更多的应用领域。
以上就是油墨中增加氧化锌的原理的相关解释，希望对读者有所帮助和启发。
6. 氧化锌在油墨中的应用案例以下是一些氧化锌在油墨中的应用案例，进一步说明了其原理和效果：白色油墨氧化锌作为一种优质的白色颜料，可以调整油墨的色调和明亮度。
在印刷白色文本或绘制白色图案时，添加适量的氧化锌可以使油墨更加鲜亮、白皙。

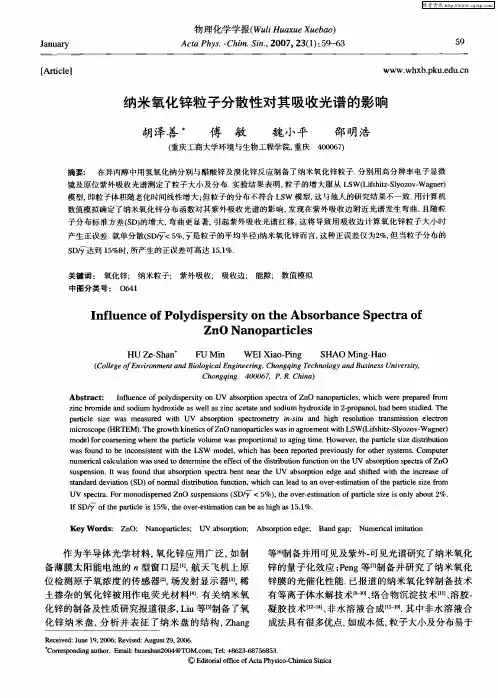

纳米氧化锌粒子分散性对其吸收光谱的影响
中 图分 类 号 ： ０ ４ ６１
Ｉ ｌ ｅ ｃ ｆＰｏ ｙ ｓ ｅ ｓｔ ｎ ｓ ｒ ｎｃ ｐｅ ｔ ａ ｏ ｎｆｕ ｎ ｅ ｏ ｌ ｄｉ ｐ ｒ ｉｙ ｏ ｔ Ａｂ ｏ ｂａ ｅ Ｓ ｃ ｒ ｆ ｈｅ
ＺｎＯ ｎｏ ａ ｔｃ ｅ Ｎａ ｐ ｒ ｉ ｌ ｓ
ＨＵ — ｈａ Ｚｅ Ｓ ｎ ＦＵ ｉ Ｍ ｎ Ｗ ＥＩＸｉ ｏ Ｐ ｎｇ ａ —ｉ
Ｒ．Ｃｈｉａ１ ｎ
Ｓ ＨＡＯ ｉ — ｏ Ｍ ｎｇ Ｈａ
（ ｏｌ ｅ ｆ ｎ ｉ ｎ ｎ ｄＢｏｏ ｉ ｌ ｎ ｉ ｅｉ ， ｈ ｎ ｑｎ ｅｈ ｏｏｙａ ｕｉｅｓ ｎｖｒｉ Ｃ ｌｇ Ｅ ｖ ｏｍｅ ｔｎ ｉｌｇｃ ｇｎ ｒ ｇ Ｃ ｏｇ ｉ Ｔｃ ｎ ｌ ｎ Ｂ ｓ ｓ Ｕ ｉ ｓｙ ｅ ｏ ｒ ａ ａＥ ｅ ｎ ｇ ｇ ｄ ｎ ｅ ｔ
Ｃｈ ｎｇｑｎｇ ４０ ０６７ ｏ ｉ ０ ，
Ａｂ ｔ ａ ｔ ｓｒ ｃ：
Ｉ ｆ ｅ ｃ ｆｐ ｌ ｄ ｓ ｅ ｓ ｙ ｏ ｎ ｕ ｎ ｅ ｏ ｏ ｙ ｉｐ ｒ ｉ ｎ ＵＶ ｂ ｏ ｐｉ ｎ ｓ ｅ ｔａ ｏ Ｏ ａ ｏ ａｔｃｅ ， ｉ ｈ ｗｅ ｅ ｐ ｅ ａ ｅ ｒ ｍ ｌ ｔ ａ ｓ ｒｔ ｐ ｃｒ ｆ ｏ Ｚｎ ｎ ｎ ｐ ｒ ｌｓ ｗｈｃ ｒ ｒ ｐ ｒ ｄ ｆ ｉ ｏ
ｉ ｒ ｓｏ ＨＲＴ ｍ ｃｏ ｃ ｐ （ ｅ ＥＭ）Ｔ ｅｇ ｏ ｈｋｎ ｔ ｓ ｆ Ｏ ａ ｏ ａｔ ｌｓ ｓｉ ｇｅ ｍｅ ｔ ｔ Ｓ Ｌ ｆｈｔ— ｌｏ ｏ — ａ ｎ ｒ ． ｈ ｒ ｗｔ ｉ ｅｉ Ｚｎ ｎ ｎ ｐ ｒｃｅ ａ ｒｅ ｎ ｈ Ｌ Ｗ（ ｉｓｉ Ｓ ｙ ｚ ｖＷ ｇ ｅ） ｃｏ ｉ ｗａ ｎ ｗｉ ｚ
直接法氧化锌粒径
直接法氧化锌粒径
直接法氧化锌是一种通过直接沉淀法制备的纳米材料。
在制备过程中，通常采用锌盐溶液作为原料。
根据不同文献资料，直接法氧化锌的粒径有以下几种：
1. 直接沉淀法：制备出的氧化锌粒径在10-50 nm左右。
2. 均匀沉淀法：制备出的氧化锌粒径在10-30 nm左右。
3. 微乳液法：制备出的氧化锌粒径在20-50 nm左右。
4. 喷雾热解法：制备出的氧化锌粒径在10-50 nm左右。
5. 水热法：制备出的氧化锌粒径在10-30 nm左右。
6. 固相法：制备出的氧化锌粒径在10-50 nm左右。
7. 激光加热法：制备出的氧化锌粒径在10-40 nm左右。
需要注意的是，这些粒径数据可能会受到实验条件、制备方法等因素的影响，实际应用中可能会有所差异。
在实际生产过程中，通过调整制备参数，如溶液浓度、pH值、反应温度等，可以控制氧化锌粒径的大小。

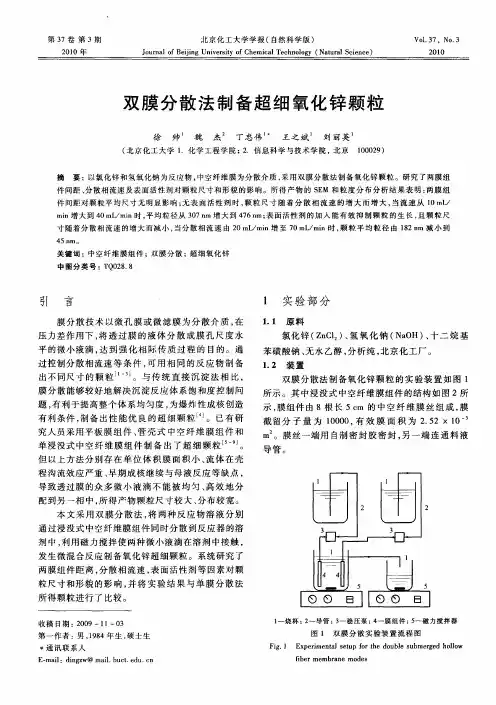

双膜分散法制备超细氧化锌颗粒
导致透 过膜 的众多 微 小 液滴 不 能 被 均匀 、 效 地分 高
配到另 一相 中 ， 所得 产物颗 粒尺 寸较 大 、 分布 较宽 。
本 文采 用 双膜 分 散法 ， 两 种 反应 物溶 液 分别 将 通过浸 没式 中空纤 维膜组 件 同时分散 到反应 器 的溶 剂 中 ， 用磁力 搅拌 使两种 微小 液滴在 溶剂 中接触 ， 利 发生微混 合反 应制 备氧化 锌超 细颗粒 。系统 研究 了
膜 分散 能够较好 地解 决沉 淀反应 体系 饱和度 控制 问
１ 实 验 部分
１ １ 原 料 ．
氯 化锌 （ ｎ Ｉ） 氢 氧 化 钠 （ ａ Ｈ） 十 二 烷 基 Ｚ Ｃ 、 ＮＯ 、
苯磺 酸钠 、 水 乙醇 ， 析纯 ， 无 分 北京 化工 厂 。
１ ２ 装 置 ．
双膜分 散法 制备氧 化锌 颗粒 的实验 装 置 如 图 １
第 ３期
徐
帅 等 ：双 膜 分 散 法 制 备 超 细 氧 化 锌 颗 粒
２ 结 果 与讨论
２ １ 氧化锌 颗粒 的形 态特征 ．
图 ３为 双膜分 散法 和单 膜分散 法 制得 的氧化锌
颗 粒 Ｓ Ｍ 照 片 。分散相
件 间 距 、 散 相 流 速 及 表 面 活 性 剂 对 颗 粒 尺 寸 和形 貌 的影 响 。所 得 产 物 的 Ｓ Ｍ 和 粒 度 分 布 分 析 结 果 表 明 ： 膜 组 分 Ｅ 两 件 间距 对 颗 粒 平 均 尺 寸 无 明 显 影 响 ； 表 面 活 性 剂 时 ， 粒 尺 寸 随 着 分 散 相 流 速 的 增 大 而 增 大 ， 流 速 从 １ Ｌ 无 颗 当 ０ｍ ／ ｍ ｎ 大 到 ４ Ｌ ｍｉ ， 均 粒 径 从 ３７ ｍ增 大 到 ４ ６ ｍ； 面 活 性 剂 的加 入 能 有 效 抑 制 颗 粒 的 生 长 ， 颗 粒 尺 ｉ增 ０ｍ ／ ｎ时 平 ０ ｎ ７ 表 ｎ 且 寸 随 着 分 散 相 流 速 的 增 大 而减 小 ， 分 散 相 流 速 由 ２ Ｌ ｍ ｎ 至 ７ Ｌ ｍｎ时 ， 粒 平 均 粒 径 由 １２ｎ 减 小 到 当 ０ｍ ／ ｉ 增 ０ｍ ／ ｉ 颗 ８ ｍ
氧化锌分散液的制备及机理研究
doi：10.3969力.issn.1007-7545.2019.012.012氧化锌分散液的制备及机理研究苏小莉1,马春玉1,蔡天聪2,汤长青1(1.济源职业技术学院冶化系，河南济源459000；2.河南王屋纳米科技有限责任公司，河南济源459000)摘要：采用超声解团聚法制备氧化锌分散液，探讨了体系p H对氧化锌分散液的影响，考察了分散剂聚丙烯酸(PAA)用量和超声时间对氧化锌分散液稳定性的作用规律，重点阐述了超声解团聚法形成氧化锌分散液的机理。
研究表明：当pH=7、PAA用量1.5%、超声分散时间120min时，氧化锌分散液的分散性和稳定性最好。
超声解团聚法制备分散液过程中，经历了润湿、超声解团聚分散、超声后分散液稳定三个阶段，氧化锌粉体会生成较小团聚体，加入分散剂PAA不仅可以提高分散效率，同时可以起到稳定新生成较小团聚体的作用。
关键词：氧化锌分散液;机理;制备；聚丙烯酸中图分类号：0614文献标志码：A文章编号：1007-7545(2019)12-0060-05Preparation and Mechanism of Dispersion of ZnO SlurrySU Xiao-li1,MA Chun-yu1,CAI Tian-cong2,TANG Chang-qing1(1.Department of Metallurgy and Chemical Engineering,Jiyuan Vacational and Technical College,Jiyuan459000,Henan,China；2.Henan Mt Nanotechnology Limited Liability Company,Jiyuan459000,Henan,China)Abstract:ZnO dispersion slurry was prepared by ultrasonic dispersion method.Effect of pH value on ZnO slurry was discussed.Effects of dosage of dispersant(polyacrylic acid,PAA)and ultrasonic dispersion time on stability of ZnO slurry were investigated.Mechanism of formation of zinc oxide slurry by ultrasonic dispersion method was elaborated.The results show that stable dispersed ZnO slurry can be obtained by adding 1.5%(mass fraction)PAA as dispersant and ultrasonic treatment of120min at pH=7.There are three stages in ultrasonic dispersion method,namely wetting,ultrasonic dispersion,and stability of dispersion solution.During this process smaller ZnO agglomeration will be generated.Addition of PAA will not only improve dispersion efficiency,but also play a role in stabilizing smaller aggregates.Key words:ZnO dispersion slurry；mechanism；preparation；polyacrylic acid(PAA)随着纳米氧化锌国家标准(GB/T19589-2004)的颁布，纳米氧化锌的制备工艺和应用领域得到了纵深发展。
染发染料 氧化锌-概述说明以及解释
染发染料氧化锌-概述说明以及解释1.引言1.1 概述染发染料是一种常见的化学产品，它被广泛用于改变头发颜色和外观。
氧化锌作为一种重要的染发染料成分，具有广泛的应用。
本文将重点探讨氧化锌在染发染料中的化学性质、应用以及其优缺点。
首先，了解氧化锌的化学性质对于理解其在染发染料中的应用至关重要。
氧化锌是一种无机化合物，具有高温稳定性和耐光性的特点。
它具有优异的吸附性能和分散性，能够将染发染料均匀地分散在头发表面，从而实现均匀的染发效果。
此外，氧化锌还可通过控制其颗粒大小来调节染发颜色的深浅。
这些化学性质使得氧化锌成为一种理想的染发染料成分。
在实际应用中，氧化锌被广泛用于染发染料的配方中。
它可以与其他染发剂相互作用，形成稳定的染发剂体系。
氧化锌不仅可以提供染发剂的色素，还能改善头发的光泽和质感。
在染发过程中，氧化锌还可以起到增稠剂的作用，使染发剂更易于涂抹和固定在头发上。
因此，氧化锌的应用不仅可以实现理想的染发效果，还可以增加染发剂的稳定性和使用体验。
然而，氧化锌染发染料也存在一些缺点。
首先，氧化锌在染发过程中可能会导致头皮刺激和过敏反应。
虽然这种情况很少发生，但仍需引起注意。
此外，氧化锌作为一种无机颜料，具有较强的覆盖能力，可能导致染发后头发的通透性下降。
因此，在使用氧化锌染发染料时，需要加入适量的保护剂和修复剂来减轻这些不足之处。
总而言之，氧化锌作为一种重要的染发染料成分，具有优异的化学性质和广泛的应用。
它的稳定性和颜料性能使其成为染发剂中的重要组成部分。
然而，鉴于其可能导致的皮肤刺激和染发效果的不足，需要进一步研究和改进，以提高氧化锌染发染料的性能和安全性。
在未来的发展中，我们可以期待氧化锌染发染料在染发领域发挥更重要的作用。
1.2 文章结构文章结构部分主要是对整篇文章的组织和内容进行简单介绍和说明。
本文分为引言、正文和结论三个部分。
引言部分主要包括概述、文章结构、目的和总结四个方面。
概述部分简要介绍了染发染料和氧化锌的基本情况，引起读者的兴趣。
氧化锌有哪些生产方法
氧化锌有哪些生产方法氧化锌（ZnO）是一种重要的无机材料，广泛应用于橡胶、塑料、陶瓷、涂料、电子、军工、医药等领域。
氧化锌也是一种常用的工业催化剂和光催化材料。
本文将介绍氧化锌的几种生产方法。
热法热法是最早被应用于氧化锌生产的方法，主要包括直接烧结法、间接烧结法和水热法等。
其中，直接烧结法是最传统的方法，通常是将锌矿石矿石和燃料添加到炉中，再进行还原反应产生氧化锌。
间接烧结法是在间接还原氧化锌的基础上，结合其他处理方法得到氧化锌。
水热法一般是在高温、高压和碱性条件下，通过水热反应生成氧化锌颗粒。
热法优点是生产效率高，生产成本较低，但是操作条件要求较高，反应过程中需消耗大量能源，容易产生污染物，对环境造成不同程度的危害。
溶胶凝胶法溶胶凝胶法是一种新型的材料制备方法，其原理是通过化学反应产生氧化锌溶胶，再进行烘干、煅烧等处理得到氧化锌粉末。
该方法具有反应条件温和、产物分散性好、晶体粒度可调控等优点，但是较为复杂，需要多个步骤进行处理，生产周期较长，生产成本比热法高。
气相沉积法气相沉积法是在高温、高压条件下，在氧化锌前体气体流中通过化学反应生成氧化锌，在基底表面进行沉积形成氧化锌薄膜或粉末。
该方法具有高纯度、高制备尺度、金属表面涂层等特点，但是设备成本高，操作难度大，需要高度控制反应过程中的氧化锌前体气体流和基底温度等因素。
氨解法氨解法也称为沉淀氧化法，是通过将氨和氢氧化锌反应生成氧化锌沉淀。
该方法简单、易控制、成本低，但是产物颗粒大，颗粒形态分散性较差，适用于工业生产中大颗粒氧化锌的制备。
电沉积法电沉积法是在电化学工作电极中以合适的电位控制反应过程，使氧化锌在电极表面析出。
该方法操作简单、反应温度低、制备晶体或非晶体的氧化锌粉末或薄膜等，但是设备需要特殊的电化学反应设备，无法大规模生产。
结论以上就是氧化锌的几种生产方法，这些方法各有特点，可以根据实际需要选择适合自己的生产方法。
氧化锌洗剂处方及配制工艺改进后的稳定性考察
氧化锌洗剂处方及配制工艺改进后的稳定性考察方水凉; 邱杏桃; 谢笑笑【期刊名称】《《中国卫生标准管理》》【年(卷),期】2019(010)019【总页数】4页(P91-94)【关键词】氧化锌洗剂; 混悬剂; 稳定性考察; 处方; 配制工艺; 胶体磨分散法【作者】方水凉; 邱杏桃; 谢笑笑【作者单位】厦门大学附属第一医院制剂科福建厦门 361003; 莆田学院药学系福建莆田 351100【正文语种】中文【中图分类】R94氧化锌洗剂是《福建省医疗机构制剂规程》收载的品种，为混悬型洗剂，用于治疗无渗出液的急性、亚急性皮炎、湿疹等[1-2]。
处方及配制工艺改进前的氧化锌洗剂，在配制过程中产生大量的气泡并且难以消退，影响分装装量的判定；颗粒分散不均匀，容易沉降结块，质地不细腻，涂展较困难，具有异物感和刺痛感，影响临床疗效。
处方设计及配制工艺直接影响混悬型洗剂的物理稳定性，笔者通过对氧化锌洗剂的处方及配制工艺进行了改进前后的对比实验，目的是为了提高氧化锌洗剂的稳定性、制剂效率以及患者的用药依从性。
现报告如下。
1 材料与方法1.1 仪器配液罐-1（型号PYG-300，长春中兴药械设备有限公司），配液罐-2（型号BXG，温州标新机械有限公司），胶体磨（型号JM-W120-2，温州七星乳品设备厂），光学显微镜（型号XSP-9CA，上海光学仪器厂），电子秤（型号BCS-S-SX，厦门佰伦斯科技有限公司）。
1.2 试药氧化锌（批号20180601，上海京华化工有限公司），滑石粉（批号20180206，广西龙胜华美滑石开发有限公司），硫磺（批号20181002，福建三明天泰制药有限公司），液化酚（批号20190212-A，某三甲医院院内制剂），甘油（批号20181119，南昌白云药业有限公司），聚山梨酯-80（批号20180901，南京威尔化工有限公司），纯化水（批号20190212-B，某三甲医院院内制剂）。
1.3 改进前（2009年1月1日—2018年12月31日）制备方法处方：氧化锌700 g；滑石粉1 500 g；硫磺500 g；液化酚100 mL；甘油1 000 mL；纯化水加至10 000 mL。
