管道安装施工方法
管道安装施工技术方案
管道安装施工技术方案（一）管沟工程一）管沟开挖管道因施工路面狭窄，车辆、行人及设备机具均无法摆放，采用单侧甩土、单侧下管施工方法。
放线完毕后，即可进行管沟开挖工作。
开挖主要采用机械开挖，首先由挖掘机沿边线挖至距沟底0.3m，然后用人工修边及清挖剩余的工程量。
特殊情况，若遇不能满足设计尺寸要求时，可邀请建设、设计单位共同研究，确定处理方案。
最后由监理公司及建设单位共同检查验收，确认符合设计要求且办理验槽手续后，再进行下道工序垫层及管墩工程的施工。
开挖注意事项：（1）根据设计要求选择基准点，对管槽进行整体定位放线，对开挖灰线、标高、轴线复核无误后进行沟槽统一开挖。
（2）管沟开挖的深度及宽度，管道基底的夯实处理，管道标高及回填均应严格按设计要求进行施工，以防引起管道破坏。
（3）管道的槽底土质必须强弱一致，若遇较软土质时，应再挖600—800mm，填充毛石或级沙石至槽底标高，挖槽要求按照CJJ/T81执行。
（4）挖深较大，土质为砂土，靠近马路及建筑等特殊地段需进行支护施工时，可根据现场实际情况采用撑板支撑或板桩支护。
（5）施工现场要挂警示牌或密目网等，夜间施工时要挂警示灯。
二）土方回填管道安装完成，并经校验、验收合格后，即可进行回填土工作。
填土应分段、分层向上回填，并随回填随夯实。
回填时要控制好标高。
（1）回填土采用机械配合人工回填，回填时严格按照施工验收标准控制施工质量。
机械回填不到的地方采用人工回填，每层虚铺厚度250mm，用打夯机夯实，夯打时应一夯压半夯，夯夯相接，行行相连，每遍纵横交叉，分层夯实，不得漏夯。
（2）回填前将基底的淤泥和保温材料打扫干净，用人工夯填时，每层铺土厚度不得超过200mm，夯实厚度宜控制在100—150mm，必要时为确保回填质量，可进行沙土回填。
（二）管道焊接组对一）管道焊接（1）采用机械方法加工坡口，用砂轮将坡口表面氧化层去除，对凹凸不平处打磨平整，露出金属光泽。
（2）施焊焊工必须取得锅炉、压力容器、压力管道特种设备操作人员资格证书，在考试合格项目范围内从事焊接工作，并严格按照《焊接工艺卡》进行施焊。

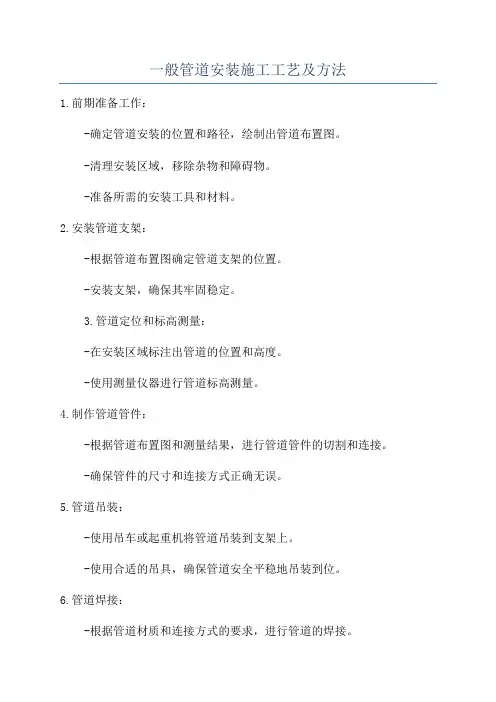

一般管道安装施工工艺及方法
一般管道安装施工工艺及方法1.前期准备工作：-确定管道安装的位置和路径，绘制出管道布置图。
-清理安装区域，移除杂物和障碍物。
-准备所需的安装工具和材料。
2.安装管道支架：-根据管道布置图确定管道支架的位置。
-安装支架，确保其牢固稳定。
3.管道定位和标高测量：-在安装区域标注出管道的位置和高度。
-使用测量仪器进行管道标高测量。
4.制作管道管件：-根据管道布置图和测量结果，进行管道管件的切割和连接。
-确保管件的尺寸和连接方式正确无误。
5.管道吊装：-使用吊车或起重机将管道吊装到支架上。
-使用合适的吊具，确保管道安全平稳地吊装到位。
6.管道焊接：-根据管道材质和连接方式的要求，进行管道的焊接。
-使用合适的焊接设备和焊接材料，确保焊接质量。
7.管道连接：-根据管道布置图和管道管件制作图，进行管道的连接。
-使用合适的接头和密封材料，确保管道连接牢固密封。
8.管道测试：-完成管道安装后，进行管道的压力测试和泄漏测试。
-使用合适的测试设备和方法，确保管道符合安全要求。
9.管道支、吊架调整：-根据实际情况，调整管道支、吊架的位置和高度。
-确保管道的支撑和吊装稳定可靠。
10.管道保护和绝缘：-在管道安装完成后，进行管道的保护和绝缘处理。
-使用合适的保护层和绝缘材料，确保管道的耐久性和安全性。
11.管道清理和验收：-完成管道安装后，进行管道的清理工作。
-检查管道安装的质量和工艺要求，进行验收。
以上是一般管道安装施工的工艺及方法，根据具体的管道类型和要求，可能会有所差异。
在施工过程中，应严格按照相关的标准和规范进行操作，确保管道安装质量和安全性。
管道安装施工方案
管道安装施工方案管道安装施工方案篇一：管道安装工程施工方案天津市南水北调中线滨海新区供水一期工程输水线路工程（第9标段）管道安装施工方案编制：审核：审批：北京金河水务建设2011年4月26日目录1. 管道运输吊装及布管.............................................. 错误！未定义书签。
2. 管道焊接.................................................... (2)3. 阴极保护.................................................... (6)一、管道运输吊装及布管（1）输水管道单根管长6米，重约12吨，由加工场运至施工现场采用20t 拖车运输，50t 吊车配合；（2）吊装时采用平衡梁吊装法，捆绑管子应用尼龙布带或用钢丝绳加胶皮套管或加垫木层。
用铁扁担保证钢管起吊平衡性，用缆风绳控制落管方向。
吊装需轻拿轻放，严禁损伤防腐层。
（3）下沟前应对管沟进行检查。
下沟前管沟内应无塌方、石块、雨水、油污和积雪等。
应检查管沟的深度、标高和断面尺寸，并应符合设计要求。
（4）管沟开挖验收合格后应将管道立即下沟。
在地下水位较高的地段，开挖、下沟和回填应连续完成。
下沟时，起吊必须用专用吊具，起吊高度以1m 为宜，轻放至沟底，严禁损伤防腐层。
管道应放置在管沟中心，其允许偏差不得大于100mm。
（5）管道下沟前对防腐层应用高压电火花检漏仪进行检查，对电火花击穿漏铁处应责成其进行修补。
（6）组对前，应对管子进行清扫，管内不得有石头、纸屑和泥土等杂物。
并应对管口进行检查。
确保加工质量满足设计要求，必要时用砂轮机清理管口的焊渣及毛刺，管端如有较轻度变形应予以校正。
不得用锤直接敲击管壁，校正无效，应将变形部分管段切除。
（7）利用倒链及千斤顶等工具进行管子的调整组对。
（8）组对时，首先严格控制基准管的安装，使其高程、中心线等技术条件达到设计要求，然后方可进行其它管道组装。
埋地给水管道安装的施工方案
埋地给水管道安装的施工方案施工方案：埋地给水管道安装施工工艺流程：1.定位放线根据设计施工图坐标位置确定管道中心线位置，用龙门板在地面固定，并且分别测出各龙门板中心点标高，作为开槽、配管依据。
管线中心桩和水准点应用平移法设置与管线施工范围外便于观察和使用部位。
2.沟槽开挖沟槽开挖采用机械，局部较小部位可采用人力。
沟槽开挖后，应分段分别挖好集水坑，用污水泵排除沟槽内集水。
3.沟槽支撑加支撑是保证施工安全必要措施。
支撑形式根据土质、地下水、沟深等条件确定常分为横板一般支撑、立板支撑和打桩支撑等形式。
4.室外埋地管道基础管道敷设在未经扰动原土上，XXX为回填土时，设混凝土基础。
加筋UPVC塑料排水管道在闭水实验合格后，还应用混凝土捂帮保护。
总体埋地管道基础施工前，必须检验沟槽开挖深度、宽度和坡度应满足给排水管道设计坡度要求，验槽合格后，尽快浇注混凝土，同时严格控制平基面高度，基础偏差应满足规范要求。
5.埋地管道支墩管道管径DN≤300mm管道，且埋设在原土层中，可不设支墩。
施工方法及要点：1.定位放线龙门板要妥善保护，间隔距离一般不超过10米。
2.沟槽开挖开挖管沟沟底最小宽度应按规定数值，沟槽设有支撑时，沟底宽度增加相应数值。
3.沟槽支撑撑板与沟壁必须贴紧，立木垂直，撑杠要平直。
立木要排列整齐，便于拆撑。
在土质良好时一般可随填随拆，如有塌方危险地段可先回土，再起出支撑。
4.室外埋地管道基础给水铸铁管、镀锌钢管在一般情况下，可不做基础。
基础偏差应满足规范要求。
5.埋地管道支墩管道管径DN＞300mm管道，或埋设在非原土层中，应设支墩。
管道粘接时，应斜坡15°～20°的坡口，并清除管接口配件处的污物。
涂抹粘接剂时，应均匀、适量地涂抹粘胶剂，先涂抹管件承口，后涂抹管端接口处。
插入后旋转90°，待管口处粘接剂凝固后，方可继续完成。
支架设置位置应正确、固定、平整、牢固。
管道与管卡接触紧密，但不得损坏管道表面支吊架。
管道安装施工工法
管道安装施工工法一、引言管道系统对于建筑物和工业设施的正常运行起着至关重要的作用。
在安装管道系统的过程中，施工工法的选择和执行至关重要，直接影响到管道系统的质量和使用寿命。
本文旨在介绍常用的管道安装施工工法，并重点讨论施工工法的选择原则、施工步骤和注意事项。
二、施工工法的选择原则1. 管道种类：根据管道的种类（如给水管道、排水管道、燃气管道等），选择适合的施工工法。
不同类型的管道具有不同的特点和要求，施工工法应能满足这些需求。
2. 工程规模：工程规模是选择施工工法的重要因素之一。
大型工程通常需要采用机械化施工工法，而小型工程则可以采用人工施工。
3. 工期要求：工期的紧迫程度也是选择施工工法的重要考虑因素。
如果工期较紧，应选择能够提高施工效率的施工工法。
4. 成本控制：施工工法的选择还应考虑成本控制。
有些施工工法可能需要更多的材料和人力成本，因此需要综合考虑工程的预算和成本效益。
三、常用的施工工法1. 开挖施工法开挖施工法是指通过挖掘土方、形成管道沟渠，并进行管道铺设的施工方法。
它适用于地下埋设或地面铺设的管道。
开挖施工法包括手工开挖、机械挖掘等方式，具体施工步骤包括定位标高、挖掘土方、安装支护结构等。
2. 定位施工法定位施工法是指通过测量和定位来确定管道的准确位置，然后进行管道的铺设和连接工作。
根据需要，可以使用测量仪器进行精确的定位，以确保管道安装的准确性。
3. 预制施工法预制施工法是指在工厂或预制场地提前将管道元件制作好，然后将其运输到施工现场进行组装和安装。
这种施工工法可以提高施工效率和质量，减少现场操作时间，并减少对施工现场的影响。
4. 隧道施工法隧道施工法是指通过在地下或地下水层中开挖隧道，并沿隧道通道进行管道的铺设和连接。
这种施工工法适用于无法进行开挖或破坏地表的情况，例如建筑物下方的管道布置。
四、施工工法的注意事项1. 施工前的准备工作至关重要。
在进行管道安装之前，需要仔细进行工程测量和设计，了解地下各类管线的位置和情况，并制定详细的施工方案。
管道安装专项施工方案
管道安装专项施工方案一、前期准备工作：1.了解工地现场情况：准备施工前，需要了解现场的地形、地貌、土质、气候等情况，以便制定合理的施工方案。
2.制定详细的施工图纸：根据现场情况，制定出精确的施工图纸，包括工程量清单、设备布置图、管道走向图等。
3.购置必要的施工设备：根据施工需要，购置所需的施工设备，如挖掘机、起重机、焊接设备、管道脚手架等。
4.确定施工队伍：根据工程规模，确定施工队伍的人员数量和职责分工，并确保施工人员的合格证和培训情况。
5.编制施工计划：根据工期和施工流程，编制详细的施工计划，包括各个施工环节的时间安排和工作内容。
二、施工过程及方法：1.地面开挖：根据施工图纸上的管道走向，使用挖掘机在地面上进行开挖。
开挖的深度和宽度需根据管道直径和埋深来确定。
2.地下管道铺设：根据施工图纸上的管道走向，将管道按照一定的坡度进行铺设，使用管道脚手架进行支撑。
在铺设过程中，需要注意管道的连接方式和防止压力丢失。
3.管道连接和焊接：在管道铺设完成后，对管道末端进行切割和加工，然后使用焊接设备对管道进行连接和焊接。
焊接过程中需严格按照焊接规范进行操作，确保焊接质量。
4.支管安装：在主管道铺设完成后，根据设计要求和施工图纸，安装支管。
支管的连接和焊接方式同样需要遵循相关规范。
5.管道防腐处理：在管道连接和焊接完成后，对管道进行防腐处理，以提高管道的使用寿命。
防腐处理方式有涂覆、包裹等。
需根据具体情况选择适合的防腐材料和方法。
6.管道试压和验收：管道安装完成后，进行试压工作，以确保管道的密封性和耐压性。
试压过程需按照国家标准进行，试压后进行管道的验收和整改。
三、施工安全措施：1.施工现场设置安全警示标志，确保施工人员和过往车辆的安全。
2.使用合格的施工设备，定期检查和维护设备，确保施工过程中设备的安全性和稳定性。
3.施工现场进行必要的围挡和防护措施，对可能影响施工安全和周边环境的因素进行管控。
4.严格遵守施工操作规范和安全作业流程，对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。
管道安装施工方法
管道安装施工方法管道安装是各种工程项目中必不可少的步骤之一。
无论是建筑、化工、能源还是水利等领域，都需要进行管道的安装施工。
正确的管道安装施工方法可以确保管道系统的正常运行和使用寿命。
本文将介绍一些常见的管道安装施工方法，以帮助读者了解并掌握正确的安装技巧。
1. 施工前准备在进行管道安装施工前，首先要进行施工前准备工作。
这包括确定管道的安装位置和线路，进行土质勘测，制定安全施工方案，并准备好所需的工具和材料。
在施工前还需要与相关部门或团队进行沟通，确保施工过程中没有冲突和安全隐患。
2. 管道布置管道布置是管道安装的重要环节，它涉及管道的走向、坡度和支架的安装等。
在进行布置时，需要根据施工图纸和设计要求进行准确测量和标记，确保管道的布置符合设计要求。
同时，在布置过程中要考虑管道的排列方式，避免交叉和重叠，以便于后续的维修和检测工作。
3. 管道切割与连接在管道安装过程中，常常需要对管道进行切割和连接。
切割时要注意保持切割面的平整和光滑，以确保连接的牢固性和紧密性。
而管道的连接方式多种多样，可根据具体情况选择合适的方法，如焊接、螺纹连接、卡套连接等。
在连接过程中要确保连接处无漏气、无渗水，以确保管道的正常运行。
4. 管道支架安装管道支架的安装是管道安装的重要环节之一。
支架的作用是支撑和固定管道，保证其保持稳定的位置和坡度。
在安装支架时，需要根据管道的材质、直径和重量等因素进行合理的选择和设计。
支架的数量和间距应符合设计要求，并使用合适的安装方法，如打螺丝、焊接等。
5. 管道绝热与防腐管道的绝热和防腐是确保管道正常运行和延长使用寿命的重要措施。
绝热材料的选择应根据管道输送介质的温度和性质进行，常见的绝热材料包括岩棉、玻璃棉和聚氨酯等。
而防腐涂层的选择应根据管道的材质和工作环境进行，常用的防腐涂层有沥青漆、环氧涂料等。
在进行绝热和防腐施工时，要注意施工方法和操作要求，确保施工质量和效果。
6. 管道试压与清洗在管道安装完成后，需要进行试压和清洗工作。
管道安装施工工艺
管道安装施工工艺引言管道安装施工工艺是指在工程项目中，对管道进行安装和施工的过程和方法。
正确的管道安装施工工艺能够确保管道系统的安全性和稳定性，避免漏水和爆破等问题的发生。
本文将介绍一些常用的管道安装施工工艺，并提供一些建议。
管道安装施工工艺的选择在选择管道安装施工工艺时，需要根据具体的工程条件和要求进行综合考虑。
以下是一些常见的管道安装施工工艺：1.外露法：将管道暴露在空气中进行施工。
这种方法适用于地面或地下管道施工，操作简便，施工速度较快。
2.封闭法：将管道封闭在混凝土或其他材料中进行施工。
这种方法适用于需要保护管道的环境条件复杂的情况。
3.悬挂法：使用支架将管道悬挂在其他结构上，适用于大跨度的管道施工。
4.内装法：将管道通过现有的孔洞或管道内进行施工。
这种方法适用于环境条件较为狭窄或复杂的情况下。
5.推拉法：使用液压设备将管道从一段推到另一段，适用于需要长距离移动管道的情况。
管道安装施工的注意事项在进行管道安装施工时，需要注意以下事项：1.管道材料选择：根据工程要求和使用环境选择合适的管道材料，确保管道的耐腐蚀性和耐压性。
2.管道敷设：管道应按照设计要求进行敷设，并注意管道的坡度和支撑。
3.管道连接：管道连接应采用合适的连接方法，确保连接紧密、牢固，避免漏水。
4.管道测试：在施工完成后，进行管道的压力测试和泄漏检测，确保管道系统的安全性。
5.施工安全：施工过程中要注意安全措施，保护施工人员的安全。
结论管道安装施工工艺的选择和正确操作对于项目的成功进行具有重要意义。
通过选择合适的管道安装施工工艺，并注意施工过程中的注意事项，可以确保管道系统的安全性和稳定性。
在实际施工中，我们应根据具体情况，结合工程要求，选择最合适的管道安装施工工艺。
注：本文所提到的内容仅供参考，请根据实际情况进行判断和决策。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道安装施工方法
方法连接。
2）室内管道排水系统采用橡胶接口连接。
3）室内燃气管道采用焊接连接。
管道连接是管道安装的重要环节，连接方式的选择应根据具体情况和工程要求进行。
对于室内管道给水系统，管径大于100的管道应采用焊接连接，管径小于等于100的管道应采用丝扣连接。
室内管道排水系统应采用橡胶接口连接。
室内燃气管道应采用焊接连接。
室外埋地部分应采用热浸镀锌钢管，焊接方法连接。
6、管道试压
管道安装完成后，应进行试压，试压前应清理管道内部，检查管道连接是否牢固。
试压时应先将管道内的空气排出，然后逐渐增加压力至设计压力的1.5倍，保压时间不得少于30分钟，试压结果应符合设计要求。
试压后应及时排放水，清洗管道内部，以保证管道的清洁。
7、管道冲洗
管道试压合格后，应进行冲洗，冲洗时应先将管道内的杂质和污物清理干净，然后逐段进行冲洗，直至冲洗水清澈透明为止，冲洗过程中应注意安全，防止水流过大造成伤害。
8、配件安装
管道安装完成后，应进行配件安装，配件的安装应符合设计要求，安装前应检查配件的尺寸和数量是否符合要求，如有缺失或不符合要求的应及时更换。
配件的安装应牢固可靠，不得出现漏水现象。
9、系统通水调试
管道安装完成后，应进行系统通水调试，调试时应先将管道内的空气排出，然后逐段进行通水，检查管道系统的运行情况，如有异常应及时处理。
调试完成后应进行系统运行试验，试验时间不得少于24小时，试验结果应符合设计要求。
室内给水管道采用不同的连接方式，DN＞100管道采用沟槽式管件连接，DN≤100管道采用丝扣连接。
室外埋地部分采用热浸镀锌钢管焊接。
由于水渍损失或漏水可能会造成极大的损失和影响，因此我们需要充分重视这一工艺。
为了提高沟槽式管道安装工艺的质量和可靠性，需要注意以下几点。
首先，在进行滚槽前，要用切管机将钢管按所需长
度切割并打磨毛刺。
其次，在滚槽时，要将钢管放置在水平仪上，使其处于水平位置，并贴紧滚槽机止面，使其中轴线与滚槽机止面呈90°。
然后，启动滚槽机电机，徐徐压下千斤项，使上压轮均匀滚压钢管至预设定沟槽深度为止，并用游标卡尺检查沟槽的深度和宽度。
最后，在安装时，需要遵循先装大口径、总管、立管、后装小口径、分管的原则，不可跳装、分段装，以免出现段与段之间连接困难和影响管路整体性能。
在开孔、安装机械三通时，应注意清理钻落金属块和开孔部位残渣，并将机械三通、卡箍置于钢管孔洞上下，注意间隙均匀，紧固螺栓到位。
在试压前，应全面检查各安装件、固定支架等是否安装到位，并且当管道有压时，不得转动卡箍、螺母等部件。
丝扣连接时，管子的丝扣螺纹应规整，不得有断丝或缺丝，安装时应按旋紧方向一次装好，不得倒回，并露出
2-3螺纹，并清除剩余填料。
法兰连接时，对口应准确，焊口处应打坡口，清除氧化皮、水泥、油污、铁锈等，以保证焊接质量，并随即做防腐处理。
管道焊接采用手工电弧焊，焊条选用J422直径ф3.2mm。
在使用焊条之前，必须按照出厂说明书的规定进行烘干，并在使用过程中使用焊条保温筒保持干燥。
当管道壁厚大于等于4mm时，采用“V”型坡口形式。
对
于使用坡口机进行管道坡口的情况，要求坡口表面整齐、光洁，不合格的管口不得进行对口焊接。
在管道对口时，外壁必须平齐，使用钢直尺紧靠一侧管道外表面，在距离焊口200mm的
另一侧管道外表面处进行测量，以确保管道与管件之间的对口也平齐。
钢管对好口后进行点固焊，点固焊与第一层焊接厚度一致，但不超过管壁厚的70%，其焊缝根部必须焊透，点焊位置均
匀对称。
在采用多面焊时，在焊下一层之前，必须清理上一层的焊渣及金属飞溅物。
各层引弧点和熄弧点应错开20mm或
错开30o角。
焊缝应满焊，并在焊接完成后立即将焊缝上的焊渣、氧化物清除，每个焊缝在焊接完成后应立即标记出焊工的标识。
管道试压时，管道系统的试压压力应为0.8MPa。
管道压
力试验应遵守以下程序：试压方案→系统检查→充水→逐级升压→检查→稳压→检查→填写记录。
试压时应逐级缓慢升压，
达到试验压力后，稳压2小时，以无泄漏、无变形以及压力降不超过0.05MPa为合格。
试压后，应对管道进行冲洗。
在水冲洗时，管道中的水流速度不得小于1.5m/s，并且每一段支管都应该冲洗干净。
在管道刷油时，应遵守以下程序：表面处理→防锈漆一遍→防锈漆二遍→调合漆一遍→调合漆二遍。
对于镀锌钢管，应按照设计要求刷两遍调合漆。
而对于无缝钢管，则应先刷两遍防锈漆，再刷两遍调合漆。
