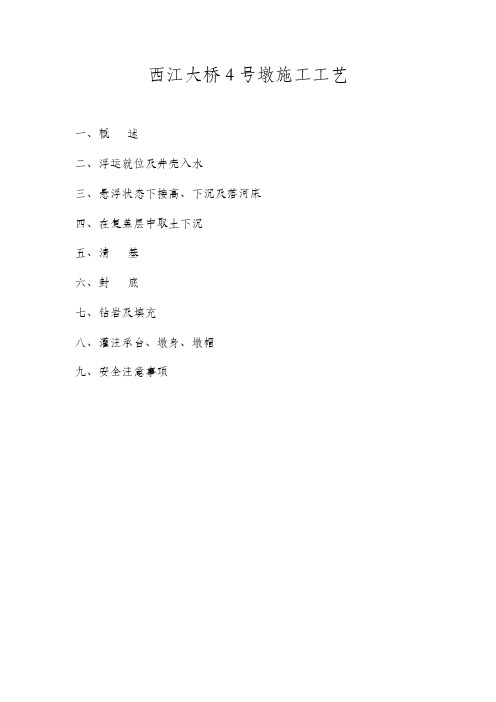

西江大桥4号墩施工工艺一、概述二、浮运就位及井壳入水三、悬浮状态下接高、下沉及落河床四、在复盖层中取土下沉五、清基六、封底七、钻岩及填充八、灌注承台、墩身、墩帽九、安全注意事项一、概述1.4号墩位于西江主槽,现河床标高为-24m左右,岩面标高为-35m。

在施工水位+2m情况下,水深26m左右,复盖层厚仅11m。

根据初步设计水文计算结果,在设计水位+14.7m时,局部冲刷直至岩面,现有的φ2.5m钻岩机具所钻的岩孔满足不了结构受力的要求。

针对水深复盖层浅的特点,为着设计的需要及施工的安全,4号墩基础乃设计为底部带钢井壳的浮式井柱结构(见图二)。

井柱结构底部为高3.35m的自浮式双壁钢刃脚,上接高5.65m单壁钢壳及5个钢气筒。

气筒下段直径为3.5m,上段变径为3.1m。

当井柱结构放气落底刃脚全部接触河床及壳内填充后,中间气筒乃完成其使命,即可于水下将φ3.1m部分切除回收,而4个边气筒,既是浮托井柱结构的气筒,又是桥墩4根井柱钻岩、填充的井筒,故接高延伸至承台底面以上。

井筒之间设有用万能杆件组拼的塔架撑护,塔架顶部装有施工平台。

井壳底至平台顶全高38.36m。

井柱结构水上施工时,借助于上、下游定位船及导向船组固定其位置。

在导向船上设有4个总起吊力为100t的吊塔,用以吊放井壳入水及辅助井柱结构在悬浮状态下接高下沉,并可改善浮体的稳定性。

在导向船及导向船联结梁上装设有导向架共4处,除作为井柱结构的导向外,更重要的作用是维持井柱结构在悬浮状态下的稳定性。

在作好锚碇、导向船组、井柱钢结构制造等准备工作后,4号墩施工的主要工序有:浮运就位及吊放入水、悬浮状态下接高下沉及落河床、在复盖层中下沉、清基、封底、钻岸及填充、灌注承台、灌注墩身墩帽。

计划自一九八一年九月十一日浮运就位,至一九八二年四月底灌注墩帽,全墩施工期历时近8个月。

全墩混凝土总量4489m3。

4号墩全貌(见图一)。

二、浮运就位及井壳入水:1.浮运前的准备工作:(1)浮运前应将上、下游定位船的抛锚定位工作全部作完,并设立防护标志。

《公路桥梁大型沉井基础施工技术指南》

《公路桥梁大型沉井基础施工技术指南》

《公路桥梁大型沉井基础施工技术指南》下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!公路桥梁大型沉井基础施工技术指南一、引言公路桥梁的建设是现代交通网络的重要组成部分,而其稳定性和安全性则依赖于坚实的基础。

南广铁路西江特大桥总体设计

南广铁路西江特大桥总体设计

南广铁路西江特大桥总体设计南广铁路西江特大桥总体设计南广铁路西江特大桥总体设计张华徐升桥彭岚平(中铁工程设计咨询集团有限公司,北京100055)摘要:以南广铁路肇庆西江特大桥为背景,针对大跨度钢拱桥的桥式方案,对钢箱拱桥和钢管桁架拱桥从结构性能、耐久性、工程造价、施工方法等多方面进行了综合比选;以西江特大桥486m中承式钢箱提篮拱桥为例,针对桥梁的主要设计参数进行了详尽阐述,包括矢跨比、拱轴系数、拱肋内倾角、横撑布置、吊杆形式、桥面系方案等;介绍了桥梁相关的静力、动力计算结果;针对大尺寸钢箱拱肋结构、钢混桥面系结构的结构方案及结构尺寸进行了描述;对大跨度钢箱拱桥“边段竖转+中段提升”、“缆索吊机节段悬拼”施工方案进行了综合研究比选。

关键词:铁路;钢箱拱桥;设计参数;缆索吊机;节段悬拼1 工程概况南广铁路西江特大桥是新建铁路南宁至广州线桂平至肇庆东段的控制性工程,设计速度250km/h,大桥全长618.3m,桥跨为(41.2+486+49.1)m+ 32m预应力混凝土简支梁,主桥为中承式钢箱提篮拱桥,计算跨径为450m,是目前世界上最大跨度的高速铁路拱桥,引桥为1孔32简支箱梁。

该桥所处位置地理条件复杂,施工难度极大,具有钢箱拱肋构件加工精度要求严、安装线形控制难度大、水深(60~80m)流急、施工场地狭窄、地形地貌及地质条件复杂等特点。

2 结构形式本桥主桥采用中承式钢箱提篮拱桥,计算跨径450m。

大桥矢跨比为1/4,拱轴系数m=1.8,拱肋内倾角为4.8°,拱脚处拱肋横向中心距为34.0m,拱顶处为15.17m。

拱肋为钢箱结构,桥面系采用钢纵横梁与钢筋混凝土桥面板的结合梁体系。

2.1 拱肋及横撑主桥拱肋各节段按“以折代曲”的原则设计。

拱肋为变高度钢箱结构,拱脚处拱肋截面径向高度为15.1m,拱顶截面径向高度为9.1m,拱肋为陀螺形截面。

肋肋横截面见图1。

全桥共设置18组横撑,桥面系以上12组,为一字形横撑;桥面系以下6组,为K形横撑。

新建南广铁路西江特大桥临时锚碇设计与施工

新建南广铁路西江特大桥临时锚碇设计与施工

新建南广铁路西江特大桥临时锚碇设计与施工作者:王令侠来源:《科技创新与应用》2014年第09期摘要:新建南广铁路西江特大桥为主跨450m的中承式钢箱提篮拱桥,采用“缆索吊机+扣挂法”悬臂施工。

一岸需要设置总荷载达128000kN的施工临时锚碇。

锚碇所在区域地形复杂、地质条件差,经比选采用了分散式布置方式和预应力岩锚结构方案。

针对地质破碎的情况,采用高压注浆加固辅佐成孔工艺等顺利完成了预应力锚索的施工。

建成的临时锚碇系统在本桥悬臂施工过程中锚固效果良好。

关键词:桥梁施工;拱桥;锚碇;预应力锚索1 工程概况西江特大桥是新建南广铁路的标志性和控制性工程。

大桥承载客货共线、双线铁路,设计行车速度250km/h;全长618.3m,主跨为450m的中承式钢箱提篮拱桥。

其中拱肋为钢箱结构,总重量达180000kN。

西江特大桥桥式布置见图1。

主桥拱肋经比选采用“缆索吊机+扣挂法”悬臂拼装,跨中合龙的总体施工方案。

在两岸拱座上各设一座扣塔辅助拱肋的悬臂拼装,每拼装一个拱肋节段即挂设并张拉相应的扣索、锚索以平衡拱肋的悬臂力矩。

跨两岸设一台主跨476m,额定吊重3200kN的横移式缆索吊机作为拱肋节段的吊装设备。

总体施工方案示意见图2。

在拱肋悬臂拼装及缆索吊机工作过程中,需要在两岸山坡设置临时锚碇以锚固扣塔的锚索及缆索吊机的缆索。

计算表明,一岸扣塔需要的锚固力为102000kN,缆索吊机需要的锚固力为2600kN,一岸锚碇承受的拉力总和达128000kN。

地质勘察显示大桥地处四个褶皱五条断裂区域,锚碇选址围绕大桥所在区域,处于地形陡峭(山体坡度35°~55°)、锚碇区域正好位于三条断层的相交地带,岩层破碎、裂隙发育;覆盖层很厚,全风化层厚度大约为2~5m,强风化层厚度约10m,强风化和中风化界限深度大致在8~10m,中风化和微风化界限大致在45~60m。

两岸地质剖面如图3、图4所示。

2 锚碇总体布置针对本桥地形陡、地质差、锚碇荷载大等特点,锚碇布置需遵循以下原则:(1)使锚索上、下游角度基本对称,使扣塔以受压为主,尽可能避免受弯扭。

219447148_高速铁路连续梁-拱组合桥拱肋施工方案比选

工程建设2023/06CHINA RAILWAY 高速铁路连续梁-拱组合桥拱肋施工方案比选周伟明(中铁二十四局集团安徽工程有限公司 工程管理部,安徽 合肥 230011)摘要:针对高速铁路连续梁-拱组合桥拱肋施工,依托工程案例总结原位拼装法、节段提升法、顶推纵移法、竖向转体法4种不同的施工方案,对各施工方案的临时结构设计、工艺工法及工装设备进行详细描述,分析各施工方案的优缺点及不同条件下的适用范围,并对各施工方案应用时提出指导性意见及建议。

比选分析表明:4种拱肋施工方案在不同的桥址现状、桥梁跨度、施工环境等条件下均表现出一定的适用性,随着桥梁跨度的不断增大及施工工装设备不断进步,拱肋施工技术也朝着整体架设方向发展,从而导致节段提升法、顶推纵移法及竖向转体法的技术优势更加显现,应用时需根据施工现状、技术条件等择优选择。

关键词:高速铁路;连续梁-拱组合桥;拱肋;原位拼装;节段提升;顶推纵移;竖向转体中图分类号:U445 文献标识码:A 文章编号:1001-683X (2023)06-0041-07DOI :10.19549/j.issn.1001-683x.2023.03.07.0011 概述在我国高速铁路桥梁中,跨径为100~300 m 的桥梁大量采用了混凝土梁-拱组合桥的结构形式,其中混凝土连续梁-钢管混凝土拱组合体系桥(简称连续梁-拱组合桥)就是该体系中的一种。

这种钢管混凝土拱和混凝土梁组合桥具有优良的静、动力性能和良好的经济性能,在高速铁路桥梁建设中得到了广泛的应用[1]。

连续梁-拱组合桥施工通常采用“先梁后拱”的施工工法,即混凝土梁采用挂篮悬臂浇筑法施工至合龙;钢管混凝土拱肋根据拱肋设计、桥位地形地貌、施工进度等要求,可采用原位拼装、节段提升就位、顶推纵移、竖向转体等多种施工方案。

基金项目:中铁二十四局集团有限公司科技研究开发计划项目(科研2018-02)作者简介:周伟明(1985—),男,高级工程师。

西江特大桥钢箱提篮拱架设施工技术

西江特大桥钢箱提篮拱架设施工技术张春新【期刊名称】《桥梁建设》【年(卷),期】2015(045)005【摘要】新建南广铁路西江特大桥主桥为(41.2+486+49.1)m中承式钢箱提篮拱桥,拱肋为变高度钢箱结构.拱肋G0~G3节段利用500 t浮吊安装;G4~G21节段采用"缆索吊机+扣挂法"悬臂拼装施工.为确保拱肋顺利吊装、架设及精确就位,缆索吊机采用扣缆塔合建方案;G4~G9节段吊耳布置在拱肋上翼缘板和上横断面处,G10~G21节段吊耳布置在拱肋上翼缘板;拱肋拼装到位后,采用连接件和限位牛腿临时连接;扣索扣点系统采用双向铰座方式,由扣耳、锚箱、销轴组成;锚索锚点布置于两侧的锚碇上;扣、锚索张拉端均设置于扣塔上.为保证成桥后线形和受力与设计状态一致,拱肋采用了"6+1"的半长线法制造工艺,预埋段采取了精确空间立体定位技术,3个节段拼装后进行一次精确线形调整,合龙过程中采用了扣索索力调整和合龙温度控制等措施.该桥合龙后,主拱长、宽、高及对角线误差均在±2 mm以内,满足设计要求.【总页数】6页(P7-12)【作者】张春新【作者单位】中铁大桥局集团有限公司,湖北武汉430050【正文语种】中文【中图分类】U448.22;U445.4【相关文献】1.西江特大桥钢箱拱设计咨询研究 [J], 郭子俊;江涛;苏扬;王碧波;易伦雄2.胡家湾特大桥1×112 m提篮拱拱部施工技术 [J], 褚锐3.新建南广铁路西江特大桥钢箱提篮拱架设方案比选 [J], 汪芳进4.西江特大桥混合梁斜拉桥钢箱梁架设关键技术 [J], 徐兴国5.我国首座公轨两用钢箱提篮拱特大桥成功合龙 [J],因版权原因,仅展示原文概要,查看原文内容请购买。

广西西江扶典口特大桥 2 # 主桥设计与计算分析

广西西江扶典口特大桥 2 # 主桥设计与计算分析作者:凌冬黄珠李思艺来源:《西部交通科技》2022年第05期摘要:由于预应力混凝土连续刚构桥整体性好,具有较强的刚度,因此其跨越能力显著优于简支梁桥,被广泛应用于大跨度桥梁设计中。

文章以跨径组合为131 m+198 m+131 m的广西西江扶典口特大桥2#主桥为工程背景,通过有限元计算软件建立了全桥结构的计算模型,并结合相关规范要求,对全桥的各项设计指标进行了计算分析。

结果表明:该桥梁在施工与运营阶段各项指标均满足相关规范要求,其计算结果可为类似桥梁结构的设计与计算提供参考。

关键词:桥梁工程;连续刚构桥;预应力桥梁;桥梁设计;有限元计算中图分类号:U442.5+4-A-48-153-30 引言桥梁作为我国交通基础设施网中至关重要的枢纽工程,其性能要求被不断提高。

传统的简支梁桥结构形式简单,应用最为广泛,但其整体刚度较弱,若要增加桥梁的跨径,只有通过增大主梁截面尺寸来抵抗自重产生的跨中弯矩,但这具有一定的局限性且经济性能较差,不适用于跨越深沟峡谷、江河湖泊等极端地形地貌[1]。

为克服简支梁桥刚度较弱、跨径较小的缺点,墩梁固接、主梁连续的连续刚构体系应运而生,这种体系的桥梁整体具有较强的纵向抗弯刚度与横向抗扭刚度,使其对主梁截面尺寸的要求较小,能够有效减轻桥梁结构自重,增大跨径[2]。

而且,随着预应力技术的日趋成熟,预应力混凝土连续刚构桥的跨越能力被进一步提升,目前已知主跨跨径最大可超过300 m[3]。

针对预应力混凝土连续刚构桥,许多专家学者对其开展了模型试验或数值模拟研究其力学特性[4-6]。

本文以跨径组合为131 m+198 m+131 m的广西西江扶典口特大桥2#主桥为工程背景,结合有关设计规范条文,采用有限元计算软件Midas Civil建立了全桥结构的计算模型,对该预应力混凝土连续刚构桥的各项设计指标进行了验算。

1 桥梁工程概况及设计参数西江扶典口特大桥是广西梧州市环城高速公路项目中最大的控制性工程,位于梧州市环城公路K29公里处,地属梧州市城东,自北向南跨越西江。

南广铁路西江特大桥边跨钢梁施工

且钢梁底 面与地面相对高差为 3 0 m左 右 , 广 州 侧 边 跨 钢 梁 横 跨 G 3 2 1 国道。 最后 确定边跨钢梁安装采用滑移 支架法。
G 3 2 1 国道。 最后 确定边跨钢梁安装采 用滑 移支架法 。
5、滑移 支架基 本构 造及特 点
5 . 1 滑移 支架 基本 构造
3. 3切 缝 、 灌缝 、 刻 纹 工 艺
现 场切缝 采用 电动切 缝机 ,刀片 为 4 2 0 mm 3. 5 i r l m 与 单 丝纤维 ) , 混凝土增加水 泥用 量 , 不掺拌粉煤灰 , 混凝土到现 2 0 -1 4 0 mm为宜 。在混凝土振捣 、找平 、拉毛方 面: 4 2 0 mm* S mm两种型号 , 3 . 5 mm厚刀片先切一 道宽6 mm、 深6 c I I 】 I 场塌落度 1 8 mm厚刀片顺缝再切一道 , 深度 2 c m, 缝顶宽 l c m。 为保证切缝 首先 保证 支模标高 即混凝土面标高 , 采用 自制振 捣粱振捣 , 滚筒
3、滑移 支架 基本构 造及特 点
3 . 1 滑移支架基本构造
滑移支架为钢管贝雷梁支架 。 上下游侧各布置一道支架 , 中 滑移 支架 为钢管贝雷梁支架 。 上 下游 侧各布置一道支架 , 中 心间距为2 0 m, 中间采用 ①6 3 O 钢管桁架连成 整体。 每道支架由两
心间距为2 0 m, 中间采用 6 3 嘲 管桁架连成整体。 每道支架 由两 排钢管立柱组成 , 钢管采用 8 2 0 或中 6 3 0 钢管 ,其间用连接 系 排钢管立柱组 成 , 钢管采用 中8 2 0 或 6 3 0 简支箱梁 , 主跨为 中 连成整体 。 柱顶分 配梁采 用2 工5 6 a 。 主梁为 8 片贝雷桁 , 其上铺
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

新建南广铁路西江特大桥南宁侧拱座沉井设计与施工摘要:新建南广铁路西江特大桥南宁侧地质复杂,岩石破碎,进行拱座深基坑施工时,采用混凝土沉井方案进行施工,该沉井的施工难点:1)第三,四节沉井为避开拱座g0预埋段而设置成不对称结构;2)南宁侧工作范围内存在断裂带,基坑边坡为破碎岩石。

不对称的结构特点及地质特点给沉井的下沉正位带来了较大的施工难度,施工中采用偏除土、偏压重、刃脚下抄垫等方法对沉井的倾斜和位移进行纠偏,使四节沉井均顺利下沉到位,并使沉井的偏差控制在允许偏差内。

关键词:沉井,不对称,下沉,偏压重中图分类号:u443.13+1文献标识码: a 文章编号:1、工程概况新建南广铁路西江特大桥是我国首座中承式铁路钢箱提篮拱桥,也是南广铁路全线跨拱最大、科技含量最高、难度最大的桥梁。

西江特大桥主跨拱脚中心距450m,矢跨比1/4,桥面距拱顶73.5m。

钢箱拱肋,桥面为钢混凝土结合梁体系。

西江特大桥拱座采用扩大基础,全桥共设置4个拱座,单个拱座横桥向宽12m,高23.4m,长26.597m。

2、工程施工条件2.1 气象特征桥址区属亚热带湿润型季风气候,雨量充沛,年平均气温22.3°c,极端最高气温38.7°c,极端最低气温-1°c,年平均降水量1671.0mm,年最大降水量2152.5mm,年最小降水量1099.1mm。

2.2 水文资料西江特大桥设计洪水频率三百年一遇,设计水位为17.344m(国家(85));设计最高通航水位的洪水重现期为20年,水位为15.424m (国家(85))。

西江水系是两广交通运输的大动脉,桥址处西江为ⅱ级航道,船舶吨级2000吨。

2.3地形地貌及地质由勘探资料可知,南宁侧的土质主要包括粉质粘土、粗角砾土、碎石土、砂岩、泥质砂岩,南宁侧工作范围内存在f2断裂、f1断裂两条西南-东北向断裂带。

3、拱座基坑方案的选用按照原设计图纸的要求,拱座基础均采用明挖基础施工,放坡开挖的同时对边坡进行锚杆支护,但现场实际施工情况证明由于南宁侧地质复杂,岩石破碎,原设计不能保证施工安全,从实际出发,为保证基坑的安全施工将拱座基坑施工方案变更为混凝土沉井方案。

南宁侧采用人工爆破、机械开挖的方法在标高+48.294m位置修筑施工平台,由上而下逐层爆破开挖土石方,并按照设计要求对开挖形成的坡面进行防护,开挖到+17.010m标高形成拱座作业面,拱座基坑采用钢筋混凝土沉井方案进行施工。

4、南宁侧沉井的基本构造及特点4.1南宁侧沉井的基本构造南宁侧沉井共分为四节,第一、二节沉井为对称结构,第三、四节沉井为不对称结构,沉井总高度为22.32m,长26.597m,宽12m,壁厚为2m,底层沉井横桥向设置隔墙。

底节沉井高6m,其中刃脚高度为2.6m,踏面宽度0.15m,刃脚下部外包钢板,在底节沉井长边跨中设置隔墙, 隔墙尺寸为3.4×1m,隔墙底面与刃脚顶面齐平,隔墙顶面与底节沉井顶面齐平。

第二节沉井高度为4.32m,中间无隔墙。

第三、四节沉井高度为6m,为“u”形结构,中间无隔墙。

4.2南宁侧沉井的特点该沉井的特点:1)第三,四节沉井为避开拱座g0预埋段而设置成不对称结构;2)南宁侧工作范围内存在断裂带,基坑边坡为破碎岩石。

不对称的结构特点及地质特点给沉井的下沉正位带来了较大的施工难度。

5、沉井的设计5.1沉井的下沉计算第一节沉井下沉系数:1.89第二节沉井下沉系数:2.07第三节沉井下沉系数:2.12第四节沉井下沉系数:2.15各节沉井下沉系数满足规范要求。

5.2底节沉井纵向抗裂性计算按4个支点进行计算,当支点距离短边外侧4.68m时,底节沉井跨中下缘和支点上缘的名义拉应力基本相等,约0.7mpa。

5.3底节沉井水平刚架分析刃脚上部水平刚架分析得到,取高度为2m(与厚度相等)的环框进行分析,2m高截面的水平土压力为788kn/m,代入迈达斯得到水平刚架的内力,并进行配筋。

5.4其它节沉井空间分析第2、3、4节沉井没有隔墙,而底节沉井的隔墙对第2、3、4节沉井有约束作用,因此进行空间分析。

5.4.1计算参数γ=20kn/m3,φ=25°,土压力:pe=γhetan2(45°-φ/2)5.4.2计算结果底节隔墙对应沉井外侧主应力为3.3mpa,沉井内侧最大主拉应力为2.3mpa,顶节沉井短边处最大主拉应力为2.4mpa。

6、沉井的施工6.1 施工程序南宁侧上下游拱座沉井同步交替施工。

底节分两次进行施工,第一次浇筑刃脚2.6m,后浇筑剩余1.72m及隔墙。

主要施工程序为:施工准备→基坑回填处理→沉井底节钢刃脚土模制作→测量放样→底节沉井钢刃脚安装→沉井钢筋绑扎→沉井模板制作安装→沉井混凝土浇筑→沉井挖土下沉施工→沉井接高挖土下沉施工→下沉到位→外侧注浆6.2 主要施工工艺6.2.1 地基加固南宁侧拱座沉井在施工现场采用土模浇筑混凝土刃脚,为保证地基具有足够的承载力,防止沉井发生不均匀沉降而开裂,对刃脚部分的回填土进行加固处理。

刃脚顶与回填基坑地面线齐平,刃脚下面1.2m范围及刃脚斜面1.2m范围内换填砂石混合料,地基要求夯实,刃脚下地基承载力要求达到18t/㎡。

6.2.2钢刃脚的制作安装沉井底部设钢刃脚,钢刃脚按照设计图纸在钢结构工厂分块制造完成,运输至现场组拼,采用土模法支设刃脚,土模将上部沉井重量均匀传递给地基,使沉井制作过程中不会产生较大的沉降,防止刃脚和井身产生破坏性裂缝,并使井身保持垂直。

6.2.3沉井模板拼装沉井模板的拼装原则:先内后外,先内隔墙,后沉井壁;断面尺寸及轴线误差严格控制在规范允许的范围内;沉井接高时,模板的安装考虑到倾角矫正,以保证沉井井壁、隔墙的平顺连接。

6.2.4钢筋施工钢筋绑扎严格按施工方案中的绑扎顺序进行,确保钢筋安放位置正确,控制钢筋的搭接长度与搭接位置,井壁内的竖向钢筋上下垂直,绑扎牢固,位置按轴线尺寸校核。

6.2.5沉井混凝土浇筑混凝土采用全断面一次性浇筑,分层平铺进行施工,每层铺筑厚度不超过30cm。

整个井壁混凝土浇筑工程,每布料一层的时间小于混凝土的初凝时间,以保证混凝土浇筑质量。

底节沉井混凝土浇筑时,等刃脚混凝土强度达到设计强度的80%时再浇筑隔墙及刃脚上3.4m沉井混凝土,养生下沉后再进行下一节段的浇筑。

6.2.6沉井的下沉施工根据下沉系数及沉井周边土层的性质,选用不排水法进行沉井的下沉。

沉井下沉时,为了防止内隔墙受到支承,井内除土从中间开始,均匀、对称的逐步向刃脚处挖土。

保证沉井连续下沉,减少中途停顿的时间,沉井下沉过程特别是下沉初期,随时调整倾斜和位移。

根据土质、沉井大小和入土深度等因素,控制孔内除土深度和井孔间的土面高度。

6.2.7混凝土沉井接高施工根据沉井设计,沉井共分四节,第一节高6m,第二节高4.32m,第三、第四节高6 m共22.32m高。

混凝土接高时利用未拆除的外支架绑扎钢筋,同时搭设内平台及内支架。

沉井接高施工时应注意:沉井接高前尽量调平,并注意沉井中轴线应为一直线;防止沉井在接高加重时突然下沉或倾斜,必要时可考虑在刃脚下回填或支垫。

接高时应均匀加重。

6.2.8井壁外侧注浆为保证结构安全,沉井下沉到设计标高后,需对沉井以外土体进行注浆,施工过程中须确保注浆质量。

7、南宁侧沉井施工中出现的问题及解决措施7.1沉井的下沉偏位第三,四节沉井为不对称结构,南宁侧沉井下沉的过程中出现了偏位,施工中采取了相应的防偏措施及纠偏措施。

7.1.1底节沉井的防偏措施底节沉井强度达到设计强度100%时,开始挖除井内土体,抽取承垫木,使沉井下沉,抽换顺序为从中间向两侧对称抽换,枕木抽出空档后,即刻将刃脚处回填密实,保证底节的下沉正位,砂土回填高度高于沉井刃脚或隔墙踏面5~10cm。

底节沉井的下沉正位对后期下沉工作非常重要,若出现偏斜,必须进行纠偏,严禁竖直向上接高,待正位后,方可浇筑下节混凝土。

7.1.2沉井接高后的的防偏措施第三,四节沉井不对称的结构特点给沉井的下沉正位带来了较大的施工难度,为防止下沉时发生倾斜,在第二节沉井顶面(靠江侧)对沉井进行压重。

7.1.3纠偏的方法纠偏前应先摸清情况,分析原因,然后采取相应措施。

但有障碍物时,应首先排除。

纠正倾斜的方法有:偏除土、偏压重、顶部施加水平力或刃脚下抄垫等。

纠正位移的原则:①当沉井倾斜方向有利于纠正位移时应继续下沉,待沉井底面中心接近设计中心,再纠正倾斜;②当沉井垂直或倾斜方向不利于纠正位移时,沉井应调至有利方向倾斜下沉,直至沉井符合要求。

7.2沉井不沉沉井在下沉的过程中出现了不沉的情况,进行了原因分析,主要有以下几点:开挖深度不够,下沉阻力过大;沉井倾斜,致使刃脚下局部土体未能顺利挖除,形成较大的上面阻力;沉井在软粘土层中因故停止下沉时间过久,静磨擦力增大;7.2.1沉井不沉的预防措施适当增大挖土深度和范围;沉井下沉过程中不能停止时间过长,如果考虑到某些原因不得不停止较长时间,造成无法下沉时,在井壁和土层间灌入触变泥浆或黄土,降低摩阻力,达到维护土壁不坍塌,从而使四周的土层保持稳定。

7.2.2沉井不沉的处理方法因沉井侧面阻力过大造成不沉,在井壁外侧用高压水管射水冲刷;因沉井刃脚下土的阻力过大造成不沉,应尽量掏空刃脚下的土;遇到大块石等障碍物的,对障碍物进行及时清理;7.3沉井突沉沉井在下沉的过程中出现了突沉的情况,进行了原因分析,主要有以下:沉井穿越的土层复杂,下沉的过程中磨擦力变化较大,有可能造成沉井突沉。

7.3.1沉井突沉的预防措施严重按照开挖次序施工,四周刃脚保留土埂,严禁将刃脚下的土层全部掏空,同时将井壁外的土夯实,当发现土质较差时,也可在井壁外填碎石,加大摩阻力。

7.3.2沉井突沉的处理方法在沉井部位,必须随时补充下陷的泥土,防止沉井下沉过程中的下陷;沉井下沉遇到孤石时可以采用爆破的方法排除;当遇到整体的岩石时可以采取钻孔爆破的办法预先破碎岩石。

8、束语针对新建南广铁路西江特大桥南宁侧地质复杂,岩石破碎的特点,为保证基坑的安全施工将拱座基坑施工方案变更为混凝土沉井方案。

沉井不对称的结构特点给下沉正位带来了较大的施工难度,施工中对沉井的偏位、不沉、突沉等可能发生的状况进行分析,并采取了相关的措施,并采用偏除土、偏压重、刃脚下抄垫等方法对沉井的倾斜和位移进行纠偏,使四节沉井均顺利下沉到位,并使沉井的偏差控制在允许偏差内,确保了拱座基坑施工的顺利进行。
