等离子体法发生器
直流电弧等离子体发生器

直流电弧等离子体发生器(装置)成套设备
1项目简介
等离子体发生器(装置),又称为等离子体炬,它可将电能传递给工作气体从而形成高温电离气体。
离子体发生器成套设备包括等离子体发生器、等离子体专用电源和辅助设备等,可实现对等离子体射流的控制、监测、显示等功能。
图1等离子体射流
图2等离子体发生器
图3等离子体专用电源面板
2 主要产品名称、型号
直流电弧等离子体发生器(装置)成套设备
DC-5k型;DC-20k型;DC-35k型;DC-70k型;DC-120k型;DC-200k型;DC-350k型 3 功能特点
等离子体射流的温度可达5000~6000K,射流速度可超过200米/秒;工作气体可以是氮气、空气、氢气等。
4 技术指标
功率:5~300kW,等离子体温度3500~6000K。
5 应用领域及产业化前景
需要温度超过3500℃的场合。
如等离子体气化、等离子体锅炉无油点火、等离子体球化、等离子体化工、废弃物(有毒有害)处理等。
6 现有合作基础
已为国内工业厂家、大学等提供了多套等离子体发生装置。
7 经济效益和社会效益
等离子体由于温度高,具有很多优点,如化学反应速度快、效率高等,在节能减排、精细化工、环境保护等方面都有其潜在的用途。
8 合作方式
提供全套设备,可根据用户的特殊需要提供不同温度、不同工作气体、不同功率的等离
子体发生器。

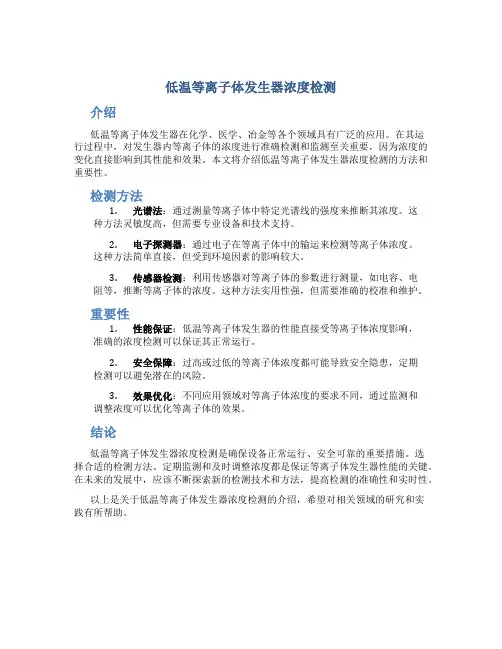

低温等离子体发生器浓度检测

低温等离子体发生器浓度检测
介绍
低温等离子体发生器在化学、医学、冶金等各个领域具有广泛的应用。
在其运
行过程中,对发生器内等离子体的浓度进行准确检测和监测至关重要,因为浓度的变化直接影响到其性能和效果。
本文将介绍低温等离子体发生器浓度检测的方法和重要性。
检测方法
1.光谱法:通过测量等离子体中特定光谱线的强度来推断其浓度。
这
种方法灵敏度高,但需要专业设备和技术支持。
2.电子探测器:通过电子在等离子体中的输运来检测等离子体浓度。
这种方法简单直接,但受到环境因素的影响较大。
3.传感器检测:利用传感器对等离子体的参数进行测量,如电容、电
阻等,推断等离子体的浓度。
这种方法实用性强,但需要准确的校准和维护。
重要性
1.性能保证:低温等离子体发生器的性能直接受等离子体浓度影响,
准确的浓度检测可以保证其正常运行。
2.安全保障:过高或过低的等离子体浓度都可能导致安全隐患,定期
检测可以避免潜在的风险。
3.效果优化:不同应用领域对等离子体浓度的要求不同,通过监测和
调整浓度可以优化等离子体的效果。
结论
低温等离子体发生器浓度检测是确保设备正常运行、安全可靠的重要措施。
选
择合适的检测方法、定期监测和及时调整浓度都是保证等离子体发生器性能的关键。
在未来的发展中,应该不断探索新的检测技术和方法,提高检测的准确性和实时性。
以上是关于低温等离子体发生器浓度检测的介绍,希望对相关领域的研究和实
践有所帮助。
ICPOES基本原理

ICPOES基本原理ICPOES(Inductively Coupled Plasma Optical Emission Spectroscopy)即电感耦合等离子体光电发射光谱分析法,是一种广泛应用于元素分析的技术。
它利用电感耦合等离子体(ICP)产生的等离子体通过光电发射光谱仪进行分析。
本文将介绍ICPOES的基本原理。
1.等离子体发生器:等离子体发生器主要由射频发生器、电感耦合线圈和基座构成。
射频发生器通过输出高频电压激励电感耦合线圈产生高温等离子体。
基座则用于支撑样品和实现气体进入等离子体室。
2.光谱分析仪:光谱分析仪主要由光栅、光电倍增管和光电转换器等部件构成。
样品中的元素在等离子体中被激发产生辐射,辐射光进入光栅分光仪,被分解成不同波长的光线。
光线通过光电倍增管转化为电信号,电信号经过光电转换器转化为可用于分析的数据。
3.数据处理系统:数据处理系统用于控制整个分析过程,并将光谱分析仪获得的数据进行处理和解读。
它包括光谱仪的控制系统和数据采集系统。
首先,将待测样品溶解在适当的溶剂中构成样品溶液。
溶液经过进样系统进入等离子体发生器,其中样品被分解成原子,并激发产生辐射。
辐射光通过光谱分析仪进入光电倍增管,并转化为电信号。
电信号被光电转换器转化为定量分析所需的光谱线强度数据。
分析结果的解读通过以下步骤完成:1.建立标准曲线:使用一系列已知浓度的标准品进行测量,根据标准品的浓度和光谱线强度数据建立标准曲线。
2.样品测量:使用相同的分析条件,测量待测样品的光谱线强度数据。
3.数据处理:将待测样品的光谱线强度数据代入标准曲线,根据比例关系计算出待测样品中元素的浓度。
1.高灵敏度:ICPOES能够检测到微量元素,可测定多种元素同时存在的样品。
2.宽线性范围:ICPOES的线性范围广,适用于不同浓度范围的分析。
3.高分辨率:ICPOES的光谱分析仪具有高分辨率,能够准确测量样品中不同波长的光谱线。
4.高精确度:ICPOES具有非常高的分析精确度,能够提供准确的结果。
等离子体发生器、用于等离子体发生器的旋转电极的制造方法、执行

专利名称:等离子体发生器、用于等离子体发生器的旋转电极的制造方法、执行基板的等离子体处理的方法、以
及采用等离子体形成具有混合结构的薄膜的方法专利类型:发明专利
发明人:南基锡,权正大,郑容秀,李建焕,尹政钦,李性薰,金东好,姜宰煜,朴圣奎,金昌洙
申请号:CN201280050231.2
申请日:20120810
公开号:CN104160790A
公开日:
20141119
专利内容由知识产权出版社提供
摘要:根据本发明实施例的等离子体发生器设置为通过防止等离子体到电弧的转变以近大气压的压力产生高密度和稳定的等离子体。
该等离子体发生器包括用于设置基板的板状下电极;以及在板状下电极上的圆柱旋转电极,其中圆柱旋转电极包括导电主体和绝缘屏蔽层,导电主体连接到电源且包括在导电主体的外圆周表面上的多个毛细管单元;绝缘屏蔽层由绝缘材料或电介质材料制成,暴露多个毛细管单元的下表面,并且屏蔽其它部分。
申请人:韩国机械研究院
地址:韩国大田市
国籍:KR
代理机构:北京市柳沈律师事务所
代理人:焦玉恒
更多信息请下载全文后查看。
小型等离子发生器制作方法

小型等离子发生器制作方法
嘿,朋友们!今天咱就来讲讲小型等离子发生器的制作方法,这可真是超级有趣又充满挑战的事儿呢!
首先呢,咱得准备好这些材料:一个高压电源、两个金属电极、绝缘材料、导线等等。
然后就可以开始动手啦!第一步,把两个金属电极固定在绝缘材料上,要确保它们之间有一定的距离哦,可别挨得太近啦!第二步,用导线把高压电源和金属电极连接起来,这可得接得稳稳当当的呀!第三步,检查一下所有的连接是否牢固,可不能有松动的地方哟!注意哦,在整个过程中一定要小心操作,高压电源可不是闹着玩的呀,别不小心电到自己啦!
接下来谈谈安全性和稳定性。
哎呀呀,这可是非常重要的呀!在制作和使用过程中,一定要严格遵守安全规定,可别拿自己的生命安全开玩笑呀!确保所有的连接都正确无误,不然可能会出现短路等危险情况呢!只要我们小心谨慎,那这个小型等离子发生器的稳定性还是很不错的啦,可以放心地去探索它的奇妙之处呢!
那这个小型等离子发生器都有啥应用场景和优势呢?哇塞,那可多啦!它可以用于科学实验呀,帮助我们更好地理解等离子体的特性呢!还可以用于一些特殊的加工工艺,比如表面处理啥的。
它的优势就在于体积小呀,携带方便呀,能在各种不同的地方发挥作用呢,是不是超级厉害呀!
给你们讲个实际案例哈,有一次在一个科学展览上,就有人展示了用小型等离子发生器做的一个小实验,哇,那效果简直太震撼啦!大家都被吸引住了,纷纷感叹这个小玩意儿的神奇呢!这就充分展示了它在实际应用中的出色效果呀!
我觉得呀,制作小型等离子发生器真的是一件超级有趣又有意义的事情呢!它能让我们感受到科学的魅力,还能发挥我们的创造力和动手能力呢!大家都快来试试吧!。

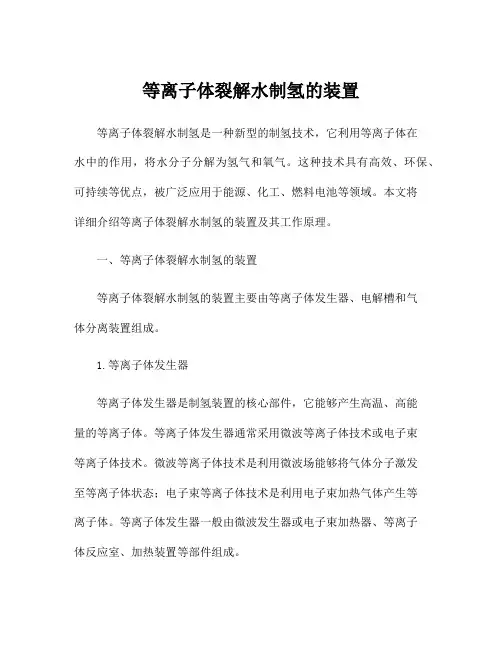

等离子体裂解水制氢的装置

等离子体裂解水制氢的装置等离子体裂解水制氢是一种新型的制氢技术,它利用等离子体在水中的作用,将水分子分解为氢气和氧气。
这种技术具有高效、环保、可持续等优点,被广泛应用于能源、化工、燃料电池等领域。
本文将详细介绍等离子体裂解水制氢的装置及其工作原理。
一、等离子体裂解水制氢的装置等离子体裂解水制氢的装置主要由等离子体发生器、电解槽和气体分离装置组成。
1.等离子体发生器等离子体发生器是制氢装置的核心部件,它能够产生高温、高能量的等离子体。
等离子体发生器通常采用微波等离子体技术或电子束等离子体技术。
微波等离子体技术是利用微波场能够将气体分子激发至等离子体状态;电子束等离子体技术是利用电子束加热气体产生等离子体。
等离子体发生器一般由微波发生器或电子束加热器、等离子体反应室、加热装置等部件组成。
2.电解槽电解槽是用于将水分子裂解为氢气和氧气的装置。
电解槽一般由阳极、阴极、电解质溶液等部件组成。
通常情况下,电解槽会利用等离子体发生器产生的高能量等离子体,作为分解水分子所需的能源。
3.气体分离装置气体分离装置用于将裂解产生的氢气和氧气分离,以获取高纯度的氢气。
气体分离装置一般采用膜分离、压力摩尔分数差异分离等技术。
以上就是等离子体裂解水制氢的基本装置,下面将详细介绍其工作原理。
二、等离子体裂解水制氢的工作原理1.等离子体发生器的工作原理微波等离子体技术是利用微波场能够将气体分子激发至等离子体状态。
当微波场作用于气体时,气体分子会受到电磁波的激发而产生振动,当激发能量达到一定程度时,气体分子将发生电离,形成等离子体。
电子束等离子体技术是利用电子束加热气体产生等离子体,通过向气体注入高能电子束,使其能够激发气体分子产生电离,形成等离子体。
2.电解槽的工作原理电解槽是用于将水分子裂解为氢气和氧气的装置。
当等离子体发生器产生高能量的等离子体时,这些等离子体会作为分解水分子的能源。
等离子体激发了水分子的内部结构,使得水分子发生裂解,生成氢气和氧气。
ICP工作原理

ICP工作原理ICP(Inductively Coupled Plasma)是一种常用的离子源,广泛应用于元素分析、质谱分析、表面分析等领域。
本文将详细介绍ICP的工作原理。
一、ICP的基本构成ICP由离子源、质谱仪和数据采集系统组成。
离子源包括等离子体发生器、气体供应系统和样品进样系统。
1. 等离子体发生器等离子体发生器是ICP的核心部分,它通过高频电源产生高温、高能量的等离子体。
等离子体发生器由两个线圈组成,一个是产生高频电场的激励线圈,另一个是产生高频电流的感应线圈。
当高频电源通电时,在激励线圈中产生高频电场,进而在感应线圈中产生高频电流。
高频电场和高频电流相互作用,形成高温、高能量的等离子体。
2. 气体供应系统气体供应系统用于提供等离子体发生所需的气体。
常用的气体有氩气、氮气和氧气。
氩气用于产生等离子体,氮气和氧气用于稀释和调节等离子体的性质。
3. 样品进样系统样品进样系统用于将待分析的样品引入等离子体中。
通常采用喷雾器将液体样品雾化成微小颗粒,然后通过气体流将颗粒引入等离子体。
固体样品可以通过溶解、研磨等方法转化为液体样品后进样。
二、ICP的工作过程ICP的工作过程可以分为等离子体发生、离子激发和离子检测三个阶段。
1. 等离子体发生当高频电源通电时,等离子体发生器中的激励线圈产生高频电场,感应线圈产生高频电流。
高频电场和高频电流相互作用,形成高温、高能量的等离子体。
等离子体发生器中的气体被加热并电离,形成等离子体云。
2. 离子激发等离子体中的气体离子与高温等离子体碰撞,发生激发和电离。
激发和电离过程中,气体离子吸收能量,电子跃迁至高能级。
当电子返回低能级时,会释放出特定的光谱线。
每个元素都有独特的能级结构,因此可以通过测量特定的光谱线来确定元素的存在和含量。
3. 离子检测离子激发后,离子会进入质谱仪进行检测。
质谱仪中的磁场和电场可以对离子进行分离和加速。
离子根据质量-电荷比在质谱仪中运动,并被检测器捕获。
等离子体发生器结构

等离子体发生器结构等离子体发生器是一种用于产生等离子体的装置,广泛应用于科学研究、工业生产和医疗技术等领域。
其结构设计主要包括等离子体源、高频电源和反应室等组成部分。
本文将从等离子体发生器的结构和工作原理、不同类型的等离子体发生器以及应用领域等方面进行阐述。
一、等离子体发生器的结构和工作原理等离子体发生器的结构主要分为三个部分,即等离子体源、高频电源和反应室。
1. 等离子体源:等离子体源是产生等离子体的核心部件,可以通过不同的方法产生等离子体。
常见的等离子体源包括直流放电源、射频放电源、电子束源等。
其中,直流放电源是通过高电压电场激发气体分子或原子,使其电离形成等离子体;射频放电源是通过高频电场激发气体分子或原子,使其电离形成等离子体;电子束源则是通过高速运动的电子束撞击气体分子或原子,使其电离形成等离子体。
2. 高频电源:高频电源是为等离子体源提供能量,使其工作在正常的工作状态下。
高频电源通常采用射频电源,通过高频振荡电路产生一定频率和功率的交流电信号,然后将信号输入到等离子体源中,使其产生等离子体。
高频电源的频率和功率可以根据具体的需求进行调节。
3. 反应室:反应室是等离子体发生器的容器,用于容纳等离子体和待处理的物质。
反应室的材料通常选择具有良好耐高温、耐腐蚀性和导电性的材料,如不锈钢或石英等。
反应室的结构和尺寸可以根据不同的需求进行设计,以满足处理物质的尺寸和形状要求。
等离子体发生器的工作原理是将电能或者其他形式的能量输入到等离子体源中,激发气体分子或原子产生电离,形成等离子体。
在等离子体中,电子、离子和中性粒子之间发生相互作用和碰撞,从而产生一系列的物理和化学过程。
这些过程包括电子冲击、碰撞激发、自由基反应等,可以用于表面处理、材料改性、化学合成、气体清洁等领域。
二、不同类型的等离子体发生器根据等离子体源的不同,可以将等离子体发生器分为以下几种类型:1. 高频感应等离子体发生器:采用高频电源产生交变电场,通过感应耦合作用,使等离子体源中的气体分子或原子电离形成等离子体。
