汽车发动机、变速箱基本工作原理
一、基本理论
汽油发动机将汽油的能量转化为动能来驱动汽车，最简单的办法是通过在发动机内部燃烧汽油来获得动能。
因此，汽车发动机是内燃机----燃烧在发动机内部发生。
有两点需注意：
1．内燃机也有其他种类，比如柴油机，燃气轮机，各有各的优点和缺点。
2．同样也有外燃机。
在早期的火车和轮船上用的蒸汽机就是典型的外燃机。
燃料（煤、木头、油）在发动机外部燃烧产生蒸气，然后蒸气进入发动机内部来产生动力。
内燃机的效率比外燃机高不少，也比相同动力的外燃机小很多。
所以，现代汽车不用蒸汽机。
相比之下，内燃机比外燃机的效率高，比燃气轮机的价格便宜，比电动汽车容易添加燃料。
这些优点使得大部分现代汽车都使用往复式的内燃机。
二、燃烧是关键
汽车的发动机一般都采用4冲程。
（马自达的转子发动机在此不讨论，汽车画报曾做过介绍）
4冲程分别是：进气、压缩、燃烧、排气。
完成这4个过程，发动机完成一个周期(2圈)。
理解4冲程活塞，它由一个活塞杆和曲轴相联，过程如下
1．活塞在顶部开始，进气阀打开，活塞往下运动，吸入油气混合气
2．活塞往顶部运动来压缩油气混合气，使得爆炸更有威力。
3．当活塞到达顶部时，火花塞放出火花来点燃油气混合气，爆炸使得活塞再次向下运动。
4．活塞到达底部，排气阀打开，活塞往上运动，尾气从汽缸由排气管排出。
注意：内燃机最终产生的运动是转动的，活塞的直线往复运动最终由曲轴转化为转动，这样才能驱动汽车轮胎。
三、汽缸数
发动机的核心部件是汽缸，活塞在汽缸内进行往复运动，上面所描述的是单汽缸的运动过程，而实际应用中的发动机都是有多个汽缸的（4缸、6缸、8缸比较常见）。
我们通常通过汽缸的排列方式对发动机分类：直列、V或水平对置（当然现在还有大众集团的W型，实际上是两个V 组成）。
不同的排列方式使得发动机在顺滑性、制造费用和外型上有着各自的优点和缺点，配备在相应的汽车上。
见下图
四、排量
混合气的压缩和燃烧在燃烧室里进行，活塞往复运动，你可以看到燃烧室容积的变化，最大值和最小值的差值就是排量，用升（L）或毫升（CC）来度量。
汽车的排量一般在~之间。
每缸排量，4缸的排量为，如果V 型排列的6汽缸，那就是V6 升。
一般来说，排量表示发动机动力的大
小。
所以增加汽缸数量或增加每个汽缸燃烧室的容积可以获得更多的动力。
五、发动机的其他部分
凸轮轴：控制进气阀和排气阀的开闭
火花塞：火花塞放出火花点燃油气混合气，使得爆炸发生。
火花必须在适当的时候放出。
阀门：进气、出气阀分别在适当的时候打开来吸入油气混合气和排出尾气。
在压缩和燃烧时，这两个阀都是关闭的，来保证燃烧室的密封。
活塞环：在气缸壁和活塞中提出密封：
1．防止在压缩和燃烧时油气混合气和尾气泄漏进润滑油箱。
2．防止润滑油进入汽缸内燃烧。
大多“烧机油”的汽车就是因为发动机太旧，活塞环不再密封引起的（尾气管冒青烟）
活塞杆：连接活塞环和曲轴，使得活塞和曲轴维持各自的运动。
润滑油槽：包围着曲轴，里面有相当数量的油。
变速箱的基本工作原理
一、变速箱的作用
发动机的物理特性决定了变速箱的存在。
首先，任何发动机都有其峰值转速；其次，发动机最大功率及最大扭矩在一定的转速区出现。
比如，发动机最大功率出现在5500转。
变速箱可以在汽车行驶过程中在发动机和车轮之间产生不同的变速比，换档可以使得发动机工作在其最佳的动力性能状态下。
理想情况下，变速箱应具有灵活的变速比。
无级变速箱（CVT）就具有这种特性，可以较好的发挥发动机的动力性能。
二、CVT
无级变速箱有着连续的变速比。
其一直因为价格、尺寸及可靠性的关系而没有大量装备汽车。
现在，改进的设计使得CVT的使用已比较普遍。
下图为国产AUDI CVT
变速箱通过离合器与发动机相连，这样，变速箱的输入轴就可以和发动机达到同步转速
下为奔驰C级Sport Coupe 6速手动变速箱
一个5档的变速箱提供5种不同的变速比，在输入轴和输出轴间产生转速差。
见下表：
三、简单的变速箱模型
为了更好的理解变速箱的工作原理，下面让我们先来看一个2档变速箱的简单模型，看看各部分之间是如何配合的：输入轴（绿色）通过离合器和发动机相连，轴和上面的齿轮是一个部件。
轴和齿轮（红色）叫做中间轴。
它们一起旋转。
轴（绿色）旋转通过啮合的齿轮带动中间轴的旋转，这时，中间轴就可以传输发动机的动力了。
轴（黄色）是一个花键轴，直接和驱动轴相连，通过差速器来驱动汽车。
车轮转动会带着花键轴一起转动。
齿轮（蓝色）在花键轴上自由转动。
在发动机停止，但车辆仍在运动中时，齿轮（蓝色）和中间轴都在静止状态，而花键轴依然随车轮转动。
齿轮（蓝色）和花键轴是由套筒来连接的，套筒可以随着花键轴转动，同时也可以在花键轴上左右自由滑动来啮合齿轮（蓝色）。
1档
挂进1档时，套筒就和右边的齿轮（蓝色）啮合。
见下图：
如图所示，输入轴（绿色）带动中间轴，中间轴带动右边的齿轮（蓝色），齿轮通过套筒和花键轴相连，传递能量至驱动轴上。
在这同时，左边的齿轮（蓝色）也在旋转，但由于没有和套筒啮合，所以它不对花键轴产生影响。
当套筒在两个齿轮中间时（第一张图所示），变速箱
在空挡位置。
两个齿轮都在花键轴上自由转动，速度是由中间轴上的齿轮和齿轮（蓝色）间的变速比决定的。
四、真正的变速箱
如今，5档手动变速箱应用已经很普遍了，以下是其模型。
换档杆通过三个连杆连接着三个换档叉，见下图
在换挡杆的中间有个旋转点，当你拨入1档时，实际上是将连杆和换档叉往反方向推。
你左右移动换档杆时，实际上是在选择不同的换档叉（不同的套筒）；前后移动时则是选择不同的齿轮（蓝色）倒档
通过一个中间齿轮（紫色）来实现。
如图所示，齿轮（蓝色）始终朝其他齿轮（蓝色）相反的方向转动。
因此，在汽车前进的过程中，是不可能挂进倒档的，套筒上的齿和齿轮（蓝色）不能啮合，但是会产生很大的噪音。
同步装置
同步是使得套筒上的齿和齿轮（蓝色）啮合之前产生一个摩擦接触，见下图
齿轮（蓝色）上的锥形凸出刚好卡进套筒的锥形缺口，两者之间的摩擦
力使得套筒和齿轮（蓝色）同步，套筒的外部滑动，和齿轮啮合。
汽车厂商制造变速箱时有各自的实现方式，这里介绍的是一个基本的概念！。

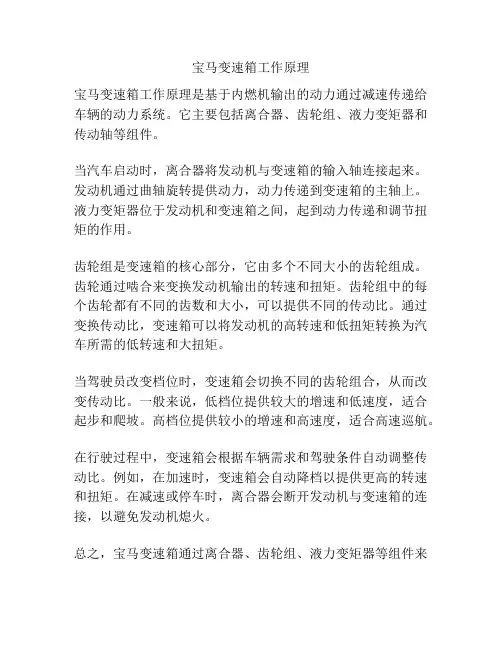

宝马变速箱工作原理
宝马变速箱工作原理
宝马变速箱工作原理是基于内燃机输出的动力通过减速传递给车辆的动力系统。
它主要包括离合器、齿轮组、液力变矩器和传动轴等组件。
当汽车启动时，离合器将发动机与变速箱的输入轴连接起来。
发动机通过曲轴旋转提供动力，动力传递到变速箱的主轴上。
液力变矩器位于发动机和变速箱之间，起到动力传递和调节扭矩的作用。
齿轮组是变速箱的核心部分，它由多个不同大小的齿轮组成。
齿轮通过啮合来变换发动机输出的转速和扭矩。
齿轮组中的每个齿轮都有不同的齿数和大小，可以提供不同的传动比。
通过变换传动比，变速箱可以将发动机的高转速和低扭矩转换为汽车所需的低转速和大扭矩。
当驾驶员改变档位时，变速箱会切换不同的齿轮组合，从而改变传动比。
一般来说，低档位提供较大的增速和低速度，适合起步和爬坡。
高档位提供较小的增速和高速度，适合高速巡航。
在行驶过程中，变速箱会根据车辆需求和驾驶条件自动调整传动比。
例如，在加速时，变速箱会自动降档以提供更高的转速和扭矩。
在减速或停车时，离合器会断开发动机与变速箱的连接，以避免发动机熄火。
总之，宝马变速箱通过离合器、齿轮组、液力变矩器等组件来
实现发动机输出动力的变换和适应，以提供合适的传动比和驾驶性能。
变速箱的原理
变速箱的原理变速箱作为汽车的核心部件，在驱动车辆的动力传输中发挥着重要作用，也是车辆行驶中不可或缺的部件。
它的原理非常重要，也比较复杂，本文从变速箱的结构介绍、动力传输原理、变速箱控制以及变速箱的缺点几个方面来讲解变速箱的原理。
变速箱的结构主要是由齿轮组、输入轴、输出轴、变速器箱等组成，齿轮组主要包括变速齿轮组、倒转齿轮组、空档衔接齿轮组、定位锁定齿轮组等，输入轴、输出轴是连接变速箱箱体与发动机、车轮的连接件。
变速箱的动力传输原理主要是基于变速箱内的齿轮比变化，以及操纵齿轮组滚动而实现驱动力传输变换。
变速齿轮组包括多对变位齿轮，根据要求可以变换齿轮速比，从而改变变速箱输入轴与输出轴之间驱动力传输的速比。
除此之外，变速箱还可以实现换挡，即在变速箱内部实现多组变速比以及换挡功能，可以使变速箱在不同的速比范围内实现行驶。
变速箱的控制是变速箱的操作的主要元素，它的控制主要是基于变速箱内的各个元件的工作原理，如变速齿轮组、倒转齿轮组、空档衔接齿轮组、定位锁定齿轮组，各个元件的控制是实现变速箱的换挡的基础。
变速箱作为汽车的关键部件，它也有一些缺点，主要表现在以下几个方面：首先，变速箱只能满足汽车驱动力传输的要求，不能满足汽车的其他功能；其次，变速箱内部构建复杂，容易发生故障；再次，驱动变速箱需要额外的能源，进而影响汽车的经济性；最后，变速箱内部的齿轮组对于变速箱的损耗也是一个显著的因素。
总之，变速箱作为汽车的核心部件，它主要是利用齿轮比变化以及操纵齿轮组滚动实现驱动力传输变换，其主要功能是满足汽车行驶中行驶速度和驱动力传输要求，可以很好地调节汽车的动力传输速比，为汽车提供动力。
但是它也有一些缺点，例如容易发生故障，会消耗额外的能源等，因此未来的变速箱的发展需要更多的改进以及技术解决方案，来提升变速箱的可靠性以及使用寿命。
自动挡车变速箱工作原理
自动挡车变速箱工作原理随着汽车行业的不断发展，越来越多的人选择购买自动挡车辆。
与手动挡车辆不同，自动挡车需要了解其工作原理才能更好地操作。
下面将从机械、液压和电子控制三个方面介绍自动挡车变速箱的工作原理及其优势。
一、机械原理自动挡车变速箱中的机械部分主要包括一组离合器和减速器装置。
离合器通过调整齿轮传动比例，实现低速起步、高速平稳行驶和停车换挡等功能。
减速器主要通过减速轴、行星齿轮和同步弹簧等装置来实现各档位之间的平稳转换。
二、液压原理液压系统是自动挡车变速箱的核心部分。
系统中通过调节电磁阀和油泵的工作来控制液压力和流量，从而实现换挡功能。
在实际工作中，传感器会检测车速和发动机转速等信息，并通过电脑处理后发出控制信号，进而控制液压调解器的压力变化，从而实现自动挡车的换挡。
三、电子控制原理自动挡车变速箱电子控制系统可分为发动机控制系统和变速箱控制系统两部分。
发动机控制系统通过调节油门踏板的位置来控制引擎的动力输出。
变速箱控制系统可通过控制电磁阀和调节器来实现换挡和锁止行驶等功能。
变速箱控制系统还可通过车速和引擎负载等传感器来对变速箱进行自适应学习，从而实现更加智能的控制。
自动挡车辆相比手动挡车辆有许多优势，包括操作起来更加简单省事，平顺、舒适的行驶体验等。
了解自动挡车变速箱的工作原理，不仅能够更好地操作驾驶，也能够更好地进行日常维护和保养，从而保证车辆的性能和寿命。
总之，自动挡车辆变速箱的机械、液压和电子控制原理是相当复杂和精致的，但也正是这些技术的融合和发展，才带来了更加舒适、安全和高效的驾驶体验。
自动变速箱工作原理
自动变速箱工作原理
自动变速箱是一种能够根据车辆速度和负载情况自动调节齿轮比的传动装置。
它通过一系列的离合器、齿轮组和液力变矩器组件来实现换挡操作。
变速箱的工作原理主要涉及三个关键组件：液力变矩器、行星齿轮机构和离合器。
液力变矩器是一种利用液体传递动力的装置，它可以将发动机的动力传递给变速箱，并在换挡过程中保持动力传递的平稳。
在车辆起步时，液力变矩器允许发动机的动力顺利传递到齿轮系统。
液力变矩器由涡轮叶轮和泵轮组成，当发动机转速增加时，涡轮叶轮带动传动液体，形成液体的动力传递。
液力变矩器的工作过程中还包括一个锁止离合器，该离合器可以通过控制锁止压力来将涡轮的转动与驱动轴连接。
行星齿轮机构是自动变速箱中的主要齿轮组件，它由一组并排放置的齿轮组成。
行星齿轮机构通过不同的组合方式可以实现多个齿轮比，从而调节车辆的速度和扭矩。
当需要换挡时，离合器会切断发动机的动力，同时液力变矩器会降低转速，以减小换挡时的冲击和磨损。
离合器是控制动力传递的关键组件。
在换挡过程中，离合器会切断原来的齿轮连接，同时连接新的齿轮组合。
离合器通过控制液压或电信号来调节离合器片的压力，从而实现换挡的平稳进行。
自动变速箱的工作原理是通过以上三个关键组件的协调工作来实现换挡的过程。
通过传感器和控制单元的实时监测和判断，自动变速箱可以根据驾驶条件和操作需求来自动选择合适的齿轮比，以确保车辆的动力输出和驾驶舒适性。
变速箱原理
手动变速箱的基本工作原理一、变速箱的作用发动机的物理特性决定了变速箱的存在。
首先，任何发动机都有其峰值转速；其次，发动机最大功率及最大扭矩在一定的转速区出现。
比如，发动机最大功率出现在5500转。
变速箱可以在汽车行驶过程中在发动机和车轮之间产生不同的变速比，换档可以使得发动机工作在其最佳的动力性能状态下。
理想情况下，变速箱应具有灵活的变速比。
无级变速箱（C VT）就具有这种特性，可以较好的发挥发动机的动力性能。
二、CVT无级变速箱有着连续的变速比。
其一直因为价格、尺寸及可靠性的关系而没有大量装备汽车。
现在，改进的设计使得CVT的使用已比较普遍。
国产AUDI2.8CVT变速箱通过离合器与发动机相连，这样，变速箱的输入轴就可以和发动机达到同步转速。
奔驰C级Sport Coupe6速手动变速箱一个5档的变速箱提供5种不同的变速比，在输入轴和输出轴间产生转速差。
三、简单的变速箱模型为了更好的理解变速箱的工作原理，下面让我们先来看一个2档变速箱的简单模型，看看各部分之间是如何配合的输入轴（绿色）通过离合器和发动机相连，轴和上面的齿轮是一个部件。
轴和齿轮（红色）叫做中间轴。
它们一起旋转。
轴（绿色）旋转通过啮合的齿轮带动中间轴的旋转，这时，中间轴就可以传输发动机的动力了。
轴（黄色）是一个花键轴，直接和驱动轴相连，通过差速器来驱动汽车。
车轮转动会带着花键轴一起转动。
齿轮（蓝色）在花键轴上自由转动。
在发动机停止，但车辆仍在运动中时，齿轮（蓝色）和中间轴都在静止状态，而花键轴依然随车轮转动。
齿轮（蓝色）和花键轴是由套筒来连接的，套筒可以随着花键轴转动，同时也可以在花键轴上左右自由滑动来啮合齿轮（蓝色）。
1档挂进1档时，套筒就和右边的齿轮（蓝色）啮合。
见下图：如图所示，输入轴（绿色）带动中间轴，中间轴带动右边的齿轮（蓝色），齿轮通过套筒和花键轴相连，传递能量至驱动轴上。
在这同时，左边的齿轮（蓝色）也在旋转，但由于没有和套筒啮合，所以它不对花键轴产生影响。
丰田的e-cvt变速箱工作原理
丰田的e-cvt变速箱工作原理
丰田的e-CVT变速箱是一种电子无级变速器，它采用了电动机和发动机的混合动力技术，以实现更高效、更环保的驾驶方式。
该变速箱的工作原理可以分为以下几个方面：
1. 电动机和发动机的协同工作
e-CVT变速箱中，电动机和发动机是协同工作的。
当车辆启动时，电动机会先带动车辆行驶，此时发动机处于关闭状态。
当车速逐渐增加时，发动机会启动并提供动力，同时电动机也会继续发挥作用，以实现更高效的动力输出。
2. 电动机的作用
电动机在e-CVT变速箱中起到了很重要的作用。
它不仅可以带动车辆行驶，还可以将制动能量转化为电能储存起来，以供后续使用。
此外，电动机还可以在车辆行驶过程中充当发电机，将发动机产生的能量转化为电能，以提高燃油利用率。
3. 变速器的作用
e-CVT变速箱中的变速器是由电动机和发动机共同驱动的。
它可以根据车速和驾驶需求自动调整齿轮比，以实现最佳的动力输出和燃油经济性。
此外，变速器
还可以将发动机的转速和电动机的输出转速匹配起来，以实现更加平稳的驾驶体验。
4. 控制系统的作用
e-CVT变速箱的控制系统是由电脑控制的。
它可以实时监测车辆的行驶状态和驾驶需求，以调整电动机和发动机的输出功率和转速。
此外，控制系统还可以根据车辆的行驶状况和驾驶者的习惯，自动选择最佳的驾驶模式，以实现最佳的燃油经济性和驾驶体验。
总之，丰田的e-CVT变速箱是一种高效、环保的变速器，它采用了电动机和发动机的混合动力技术，以实现更加平稳、更加高效的驾驶方式。
变速箱的动力传输原理
变速箱的动力传输原理变速箱是一种通过改变发动机输出转速和转矩，以适应不同行驶条件和驾驶要求的机械传动装置。
它是汽车动力传输系统中非常重要的组成部分，起到了转速适应、转矩放大和行驶模式选择的作用。
变速箱的动力传输原理包括离合器的启闭和齿轮的换挡两个关键环节。
首先，来了解一下离合器的启闭原理。
离合器位于发动机和变速箱之间，负责将发动机输出的动力传递到变速箱。
当驾驶员踩下离合器踏板时，离合器压盘会与飞轮分离，不再接触，这样发动机的动力就不会传递到变速箱。
而当驾驶员松开离合器踏板时，离合器压盘会压向飞轮，使其与之接触，这样发动机的动力就能够顺利传递到变速箱。
通过控制离合器的启闭，可以实现发动机与变速箱之间的传递动力的无级可调。
然后，我们来了解一下齿轮的换挡原理。
变速箱中通常会有多个齿轮组合，通过不同齿轮的排列组合来实现不同的行驶模式和速度。
变速箱内的传动装置包括固定齿轮和移动齿轮，通过移动齿轮与固定齿轮的啮合比例，来改变发动机输出的转速和转矩。
当驾驶员需要改变行驶模式或者速度时，可以通过操作换挡杆或者拨片，来使变速箱自动或者手动选择不同的齿轮组合。
变速箱的工作原理可以概括为以下几个步骤：首先，离合器启闭，控制发动机与变速箱的动力传递；然后，通过控制换挡杆或者拨片，选择不同的齿轮组合；最后，将变速箱输出的动力传递给车轮，从而实现汽车的正常行驶。
在低速行驶时，一般选择低档位，这样齿轮比较大，可以实现较大的轴转速比，从而增大转矩输出。
而在高速行驶时，一般选择高档位，这样齿轮比较小，可以实现较小的轴转速比，从而提高汽车的行驶速度。
另外，变速箱中还常常会有一个倒档用来倒车，它通常会采用螺旋齿轮来实现倒车的功能。
螺旋齿轮可以改变传递动力的方向。
总之，变速箱的动力传输原理就是通过离合器的启闭和齿轮的换挡来控制发动机输出的转速和转矩，以适应不同行驶条件和驾驶要求。
它在汽车动力传输系统中起到了非常重要的作用，使得汽车能够在不同的行驶情况下实现高效、平稳的动力传递。
汽车发动机、变速箱基本工作原理(图文版)
汽车发动机、变速箱基本工作原理(图文版)-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII发动机基本工作原理一、基本理论汽油发动机将汽油的能量转化为动能来驱动汽车，最简单的办法是通过在发动机内部燃烧汽油来获得动能。
因此，汽车发动机是内燃机----燃烧在发动机内部发生。
有两点需注意：1．内燃机也有其他种类，比如柴油机，燃气轮机，各有各的优点和缺点。
2．同样也有外燃机。
在早期的火车和轮船上用的蒸汽机就是典型的外燃机。
燃料（煤、木头、油）在发动机外部燃烧产生蒸气，然后蒸气进入发动机内部来产生动力。
内燃机的效率比外燃机高不少，也比相同动力的外燃机小很多。
所以，现代汽车不用蒸汽机。
相比之下，内燃机比外燃机的效率高，比燃气轮机的价格便宜，比电动汽车容易添加燃料。
这些优点使得大部分现代汽车都使用往复式的内燃机。
二、燃烧是关键汽车的发动机一般都采用4冲程。
（马自达的转子发动机在此不讨论，汽车画报曾做过介绍） /leonhou4冲程分别是：进气、压缩、燃烧、排气。
完成这4个过程，发动机完成一个周期(2圈)。
理解4冲程活塞，它由一个活塞杆和曲轴相联，过程如下1．活塞在顶部开始，进气阀打开，活塞往下运动，吸入油气混合气2．活塞往顶部运动来压缩油气混合气，使得爆炸更有威力。
3．当活塞到达顶部时，火花塞放出火花来点燃油气混合气，爆炸使得活塞再次向下运动。
4．活塞到达底部，排气阀打开，活塞往上运动，尾气从汽缸由排气管排出。
注意：内燃机最终产生的运动是转动的，活塞的直线往复运动最终由曲轴转化为转动，这样才能驱动汽车轮胎。
/leonhou三、汽缸数发动机的核心部件是汽缸，活塞在汽缸内进行往复运动，上面所描述的是单汽缸的运动过程，而实际应用中的发动机都是有多个汽缸的（4缸、6缸、8缸比较常见）。
我们通常通过汽缸的排列方式对发动机分类：直列、V或水平对置（当然现在还有大众集团的W型，实际上是两个V组成）。
自动档变速箱工作原理
自动档变速箱工作原理
自动变速箱是一种更先进的车辆变速器，它利用一定的机械、液压或电子控制系统来实现变速操作，从而改变发动机输出转矩和车辆速度之间的配比关系。
其工作原理主要包括齿轮组、液力变矩器、离合器和控制系统等几个关键部分。
1. 齿轮组：自动变速箱中的齿轮组由多个齿轮组成，每个齿轮都有不同的大小和齿数，通过不同组合来实现不同的速度传递。
齿轮组通常包括行星齿轮组，它们可以提供多种变速比，使得车辆可以在不同的速度范围内运行。
2. 液力变矩器：液力变矩器是自动变速箱中的一个重要组件，它负责将发动机输出的动力传递给齿轮组。
液力变矩器利用液体在转子内部产生涡流，实现发动机转速和齿轮箱输入轴的连接，从而将传动动力传递到齿轮组。
3. 离合器：离合器在自动变速箱的工作中起到关键的作用，它用于控制动力的传递和切断。
当需要变速时，离合器会断开发动机与车辆轮胎之间的连接，同时改变齿轮组的传动比例。
离合器的工作状态是由控制系统根据车辆的加速、减速和行驶情况来调节的。
4. 控制系统：自动变速箱的控制系统是实现自动化变速的核心部分。
控制系统通过传感器监测车辆的速度、油门踏板的位置和发动机转速等信息，然后根据预设的算法和程序来调整离合器和齿轮组的工作状态，使得变速箱可以自动适应不同的驾驶需求。
通过齿轮组、液力变矩器、离合器和控制系统的协调工作，自动变速箱可以根据驾驶员的需求和车辆的行驶状况进行智能的变速操作，提供更加舒适和高效的驾驶体验。
变速箱基本工作原理(普及版)
五、同步器
为什么要采用同步器？ 1.变速器在换挡过程中，必须使所选挡位的一对待啮 合齿轮轮齿的圆周速度相等(即同步)，才能使之平顺 地进入啮合而挂上挡。 2.欲使一般变速器换挡时不产生轮齿或花键齿间的冲 击，需要进行较复杂的操作，并应在短时间内迅速而 准确地完成。这对于即使是技术很熟练的驾驶员，也 易造成疲劳。 3.因此，要求在变速器结构上采取措施，使结合套与 待啮合齿圈迅速同步，缩短换档时间，防止啮合时齿 间冲击，保证挂挡平顺，又使操作简化，减轻驾驶员 劳动强度。 同步器即是在这样的要求下产生的。
变速器动力换档流演示 八档 二档
一档 L R 档 档 四档 三档 七档 六档 五档
(7) 3
(6) 2
L
低
1 (5)
R
高
在这个位置实现空挡
二轴
换档操控装臵
变速器在同一时间里，只能有一对齿轮啮合，否则就 别死不可转动了。这个任务由变速器盖子实现。
盖子上的帽子—双H操纵装置（A-C03001）结构
经典的“双中间轴结构”
Fast双中间轴系列变速器的主、 副变速器均采用两根结构完全 一样的中间轴，相间180°， 动力从输入轴输入后，分流到 两根中间轴上，然后汇集到主 轴输出，（总—分—总）副变 速器也是如此。 在理论上每根中间轴只传递 1/2的扭矩（分流了），所以 采用双中间轴可以使变速器的 中心距减小，齿轮的宽度减薄 轴向尺寸缩短，质量减轻。
四、中间轴
中间轴除R档及L档齿轮外，其他齿轮都是通 过10吨的油压机压入，与轴为过盈配合。
中间轴制动器
摩擦轮
中间轴制动器
中间轴制动器的控制阀可 安装在操纵手柄上，或者 装在离合器踏板下。车辆 起步前，变速器处于空挡 位臵，离合器从动件、一 轴总成、中间轴总成以及 二轴上的各档齿轮随发动 机一起转动，而二轴则不 旋转，在踩下离合器后， 接通中间轴制动器的气路， 压缩空气将制动活塞推向 中间轴取力齿轮（摩擦轮） 齿顶并产生摩擦，在摩擦 力的作用下，使离合器从 动件、一轴总成、中间轴 总成、二轴上的各档齿轮 的转速很快降低，这样就 使车辆迅速平稳起步。中 间轴制动器只允许在挂档 起步时使用。
