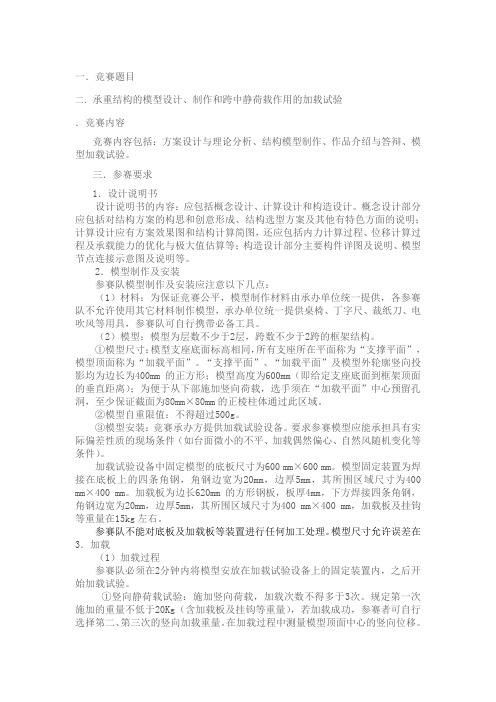

一．竞赛题目二．承重结构的模型设计、制作和跨中静荷载作用的加载试验．竞赛内容竞赛内容包括：方案设计与理论分析、结构模型制作、作品介绍与答辩、模型加载试验。
三．参赛要求1．设计说明书设计说明书的内容：应包括概念设计、计算设计和构造设计。
概念设计部分应包括对结构方案的构思和创意形成、结构选型方案及其他有特色方面的说明；计算设计应有方案效果图和结构计算简图，还应包括内力计算过程、位移计算过程及承载能力的优化与极大值估算等；构造设计部分主要构件详图及说明、模型节点连接示意图及说明等。
2．模型制作及安装参赛队模型制作及安装应注意以下几点：（1）材料：为保证竞赛公平，模型制作材料由承办单位统一提供，各参赛队不允许使用其它材料制作模型，承办单位统一提供桌椅、丁字尺、裁纸刀、电吹风等用具，参赛队可自行携带必备工具。
（2）模型：模型为层数不少于2层，跨数不少于2跨的框架结构。
①模型尺寸：模型支座底面标高相同，所有支座所在平面称为“支撑平面”，模型顶面称为“加载平面”。
“支撑平面”、“加载平面”及模型外轮廓竖向投影均为边长为400mm的正方形；模型高度为600mm（即给定支座底面到框架顶面的垂直距离）；为便于从下部施加竖向荷载，选手须在“加载平面”中心预留孔洞，至少保证截面为80mm×80mm的正棱柱体通过此区域。
②模型自重限值：不得超过500g。
③模型安装：竞赛承办方提供加载试验设备。
要求参赛模型应能承担具有实际偏差性质的现场条件（如台面微小的不平、加载偶然偏心、自然风随机变化等条件）。
加载试验设备中固定模型的底板尺寸为600 mm×600 mm。
模型固定装置为焊接在底板上的四条角钢，角钢边宽为20mm，边厚5mm，其所围区域尺寸为400 mm×400 mm。
加载板为边长620mm的方形钢板，板厚4mm，下方焊接四条角钢，角钢边宽为20mm，边厚5mm，其所围区域尺寸为400 mm×400 mm，加载板及挂钩等重量在15kg左右。
