图形的展开折叠与三视图

合集下载

小学六年级立体图形三视图及展开图

立体图形三视图及展开图一、知识点(一)三视图在观察物体的时候，我们往往可以从不同的角度进行观察，角度不同，看到的风景就会不同。

比如：我们可以从正面看、上面看、左面看，看到的图形分别称为正视图、俯视图和左视图，并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是相同的。

对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积(二)正方体的展开图展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等，我们采用不同的剪开方法，共可以得到下面(三)长方体的展开图：观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即S上＝S下＝长×宽，S左＝S右＝宽×高，S前＝S后＝长×高。

(四)判断图形折叠后能否围成长方体或正方体的方法判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断。

二、题型(一)展开图与对立面【例1.1】水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面。

则“祝”、“你”、“前”分别表示正方体的________________________。

【答案】后面、上面、左面【解析】易知“你”、“程”相对，“前”、“锦”相对，“祝”、“似”相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面。

【例1.2】一个数学玩具的包装盒是正方体，其表面展开图如下。

现在每方格内都填上相应的数字。

已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是___________。

【答案】3、1、2【解析】面上的数是“0”，与“B”相对的面上的数是“2”，与“C"相对的面上的数是“1”。

2020年中考数学必考考点专题27三视图与展开图(含解析)

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A． B． C． D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B． C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

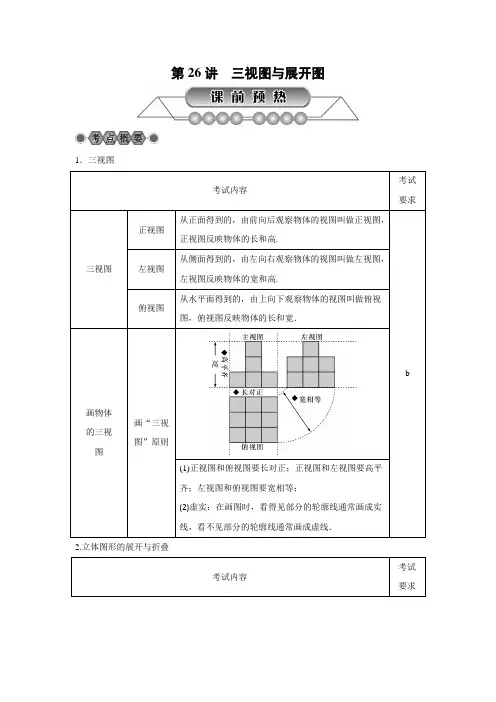

(完整版)第26讲三视图与展开图

第26讲三视图与展开图1．三视图考试内容考试要求三视图正视图从正面得到的，由前向后观察物体的视图叫做正视图，正视图反映物体的长和高.b 左视图从侧面得到的，由左向右观察物体的视图叫做左视图，左视图反映物体的宽和高.俯视图从水平面得到的，由上向下观察物体的视图叫做俯视图，俯视图反映物体的长和宽．画物体的三视图画“三视图”原则(1)正视图和俯视图要长对正；正视图和左视图要高平齐；左视图和俯视图要宽相等；(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．2.立体图形的展开与折叠考试内容考试要求圆锥的侧面展开图圆锥的侧面是一个扇形，能根据展开图想象和制作立体模型．b 直棱柱侧面展开图直棱柱侧面展开图是矩形，能根据展开图想象和制作立体模型．正方体的平面展开图一个立体图形沿不同的棱剪开就得到不同的平面图形．考试内容考试要求基本思想转化思想，将立体图形转化为平面图形，如物体的包装等． b 1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是()第1题图第2题图2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是()A．俯视图与主视图相同B．左视图与主视图相同C．左视图与俯视图相同D．三个视图都相同3．(2017·宁波)如图所示的几何体的俯视图为()4．(2017·金华)一个几何体的三视图如图所示，这个几何体是()A．球B．圆柱C．圆锥D．立方体【问题】如图，下列四个几何体是水平放置．(1)这四个几何体中，主视图与其他三个不相同的是________；(2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．类型一判断(画)几何体的三视图例1下列几何体中，俯视图相同的是()A．①②B．①③C．②③D．②④【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()A．1个B．2个C．3个D．4个(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()类型二由三视图判断原几何体的形状例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()A．长方体B．圆锥C．圆柱D．球【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()A．长方体B．正方体C．圆柱D．三棱柱(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.类型三立体图形的展开与折叠例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()A．0 B．1 C. 2 D.3(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()A．10cm B．15cm C．103cm D．202cm类型四几何体的综合运用例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度(单位：cm)1 22 2＋1.53 2＋34 2＋4.5……(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()A．200cm2B．600cm2C．100πcm2D．200πcm2(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B处的最短距离为cm.【课本改变题】教材母题－－浙教版九下第76页例题如图是某几何体的三视图，则该几何体的体积是()A．18 3 B．54 3 C．108 3 D．216 3 【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．【分不清三视图中的实线与虚线】一个空心的圆柱如图所示，那么它的主视图是()参考答案第26讲三视图与展开图【考题体验】1．D 2.B 3.D 4.B【知识引擎】【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等【例题精析】例1②③的俯视图都是圆，有圆心，故选C.例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.例3B例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．【变式拓展】1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B(4)D 4.(1)D(2)20 【热点题型】【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为6，高是2，所以该几何体的体积＝6×34×62×2＝108 3.故选C.【错误警示】A。

三视图与表面展开图.

【典例 1】 (2016· 长沙)如图 287 是由六个相同的小立方体搭成的几何体，则这个几何体的主视图是 ( )
图 287
A.
B.
C.
D.
【解析】从正面看第一层是三个小正方形，第二层左边一个小正方形，第三层左边一个小正方形．
【答案】 B
【类题演练 1】如图 288 所示的几何体，它的左视图与俯视图都正确的是 ( )
的正方形纸片按虚线裁剪后，恰好围成底面是正六边形的棱柱，则这个六棱柱的侧面积为____cm2．
图 2812 【解析】 ∵将一张边长为 6 cm 的正方形纸片按虚线裁剪后，恰好围成一个底面是正六边形的棱柱， ∴这个正六边形的底面边长为 1 cm．易得棱柱的侧面展开图是长为 6 cm，宽为(6－2 3)cm 的矩形，
图 281 3．判断简单物体的三视图，能根据三视图描述基本几何体或实物原型． 4．直棱柱、圆锥的侧面展开图分别是矩形和扇形，能根据展开图判断和制作立体模型．
1．(2016· 台州)如图 282 所示的几何体的俯视图是(
)
图 282
A.
【答案】
B.
D
C.
D.
2．(2016· 河北)如图 283①和②中所有的正方形都全等，将图①中的正方形放在图②中的①②③④的某一位置，所组成的图形不能围成立方体的是 ( ) A．① B．② C．③ D．④
根据物体的三视图求几何体的侧面积、表面积、体积等，关键是由三视图想象出几何体的形状，把所给的数据标注到立体图形中，从而找到解题方法．
【典例 3】 (2016· 泰安)如图 2811 是一圆锥的左视图，根据图中所标数据，该圆锥侧面展开图的扇形圆心角的度数为 ( ) A．90° B．120° C．135° D．150°

(完整版)五年级立体几何拓展----三视图专属奥数讲义

学科教师辅导讲义班级：年级：五年级辅导科目：小学思维学科教师：上课时间授课主题立体几何拓展----三视图一．三视图在观察物体的时候，我们往往可以从不同的角度进行观察．角度不同，看到的风景就会不同．比如：我们可以从正面看，上面看，左面看，看到的图形分别称为正视图，俯视图和左视图．并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是知识图谱错题回顾三视图知识精讲相同的．对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积．二．正方体的展开图我们采用不同的剪开方法，共可以得到下面11种展开图．三．长方体的展开图观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即上面=下面=长×宽，左面=右面=宽×高，前面=后面=长×高．四．判断图形折叠后能否围成长方体或正方体的方法．判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断．重难点：展开图、三视图及三视图求个数和表面积．上后前右左下展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等．高宽长右面左面后面下面前面上面三点剖析题模精选题模一：展开图与对立面例1.1.1 一个正方体的六个面上分别写着A ，B ，C ，D ，E ，F 六个字母．请你根据图中的三种摆放情况，判断每个字母的对面是______________，______________，______________【答案】 B 与D 相对，E 与A 相对，C 与F 相对【解析】由于正方体的6个面上写了6个不同的字母，那么每个字母在正方体的面上只能出现1次，如果2个字母在相邻的面上出现，那么它们一定不能相对．第一步，先看前2种摆放情况：在这2种摆放情况中，只有字母B 出现了2次，那么由第一种摆放可知，B 不与A 相对，也不与F 相对；由第二种摆放可知，B 不与C 相对，也不与E 相对．那么在所有的字母中，B 只能与D 相对．第二步，再看后2种摆放情况：在这2种摆放情况中，只有字母E 出现了2次，那么由第二种摆放可知，E 不与B 相对，也不与C 相对；由第三种摆放可知，E 不与D 相对，也不与F 相对．那么在所有的字母中，E 只能与A 相对．正方体有三个对面，因B 与D 相对，E 与A 相对，那么第三组对面上一定是C 与F 相对．例1.1.2 图中的四个正方体标字母的方式是完全相同的，请你利用图中已知的信息，判断A 、B 、C 的对面分别标的是哪个字母？【答案】 A 的对面标有D ，B 的对面标有F ，C 的对面标有E【解析】由已知条件，标有C ，D 的两个面不能相对，那么或A 的对面标有D ，或B 的对面标有D ．如果标有D ，A 的两个面相对，那么“标有C ，D 的两个面不能相对”，“标有E ，A 的两个面也不能相对”这两个条件都可以满足．注意到当D 在朝右的面，E 在朝上的面时，F 在朝前的面上，那么只能是标有E ，C 的两个面相对，而标有F ，B 的两个面相对．经检验，这种情况满足题目要求．如果标有D ，B 的两个面相对，那么由于标有E ，A 的两个面也不能相对，于是标有A 的对面就是标有F 的面，而标有C 的对面就是标有E 的面．此时D 在朝后的面上，E 在朝左的面上，F 在朝下的面上．我们把六面体旋转，把D 转到朝右的面，并把E 转到朝上的面，BFA EBC FED A BCD CCEAEF D此时朝前的面上标的是A ，而朝后的面上标的是F ，与题意不符．综上所述，满足题意的答案只有一个：A 的对面标有D ，B 的对面标有F ，C 的对面标有E ．例1.1.3 如图，第1个方格内放着一个正方体木块，木块六个面上分别写着ABCDEF 六个字母．其中A 与D 相对，B 与E 相对，C 与F 相对．现在将木块标有字母A 的那个面朝上，标有字母D 的那个面朝下放在第1个方格内，然后让木块按照箭头指向，沿着图中方格滚动，当木块滚到21格时，木块向上的面上写的是哪个字母？【答案】字母A【解析】发现木块向左滚4格后，各个面上标的字母与初始时的情况完全一致．那么木块朝其它方向滚时也有类似的情况，即木块向任意方向连滚4格，它的各个面上标的字母不变．所以木块向左滚4格到第5格时，各个面上标的字母与在第1格时的情况完全一致．再向下滚4格到第9格，再向右滚4格到第13格，再向下滚4格到第17格，最后向左滚4格到第21格，每次都是朝同一方向滚4格，因此在第5格，第9格，第13格，第17格，第21格木块向上的面上总是写的字母A ．例1.1.4 如图，在一个正方体的表面上写着1~6这6个自然数，并且1对着4，2对着5，3对着6．现在将正方体的一些棱剪开，使它的表面展开图如图所示．如果只知道1和2所在的面，那么6应该在哪个面上（写出字母代号）？【答案】 A【解析】对于立方体展开图，我们可以把任一个面当作底面，把它还原成立方体的表面．如图1，观察虚线圈住的部分，可以发现写有1，A ，B 的三个面两两相邻；再观察图2的虚线圈住的部分，发现写有A ，B ，C 的三个面也两两相邻．此时，写有1的面与A 面，B 面都相邻，C 面也与A 面，B 面都相邻，因此写有1的面与C 面相对，即C 面上写的是4．1 AB C 2D 3 121A B C 2D1A B C 2D1与C 相对，C 面上写的是421 5920 19观察图3中的虚线圈住的部分，容易看出写有2的面与B 面相对，因此B 面上写的是5．则立方体展开图就如图4所示．还剩下A 面与D 面上的数字没有确定，这两个面上分别写有3和6．由于写有1的面，写有5的面与A 面两两相邻，把这三个面还原到立方体中．在图2所示的立方体中，5与2相对，在立方体朝左的侧面上；1在朝前的侧面上．在展开图中以写有1的面为朝前的侧面，A 面为下底面，则写有5的面恰好在朝左的侧面上．此时写有1的面，写有5的面都对齐了，而原立方体中下底面写有数字6，因此A 面上就是6．例1.1.5 下图是正方体，四边形APQC 是表示用平面截正方体的截面，截面的线表现在展开图的哪里呢？把大致的图形在右面展开图里画出来．【答案】见解析【解析】截线在展开图中如图所示：例1.1.6 右图是一个立体图形的平面展开图，图中的每个小方格都是边长为1的正方形．现在将其沿实线．．．折叠，还原成原来的立体图形，那么立体图形的体积等于_________．图3 1A B 4 2D2与B 相对， B 面上写的是5图41 A 54 2DBPEAD CB GHQFAEDCB HGFA ． 3B ． 4C ． 5D ． 6 【答案】B【解析】根据实线还原，体积为4．题模二：三视图求表面积例1.2.1 下图是由5个相同的正方体木块搭成的，从上面看到的图形是（）．A ． A 图B ． B 图C ． C 图D ． D 图【答案】C【解析】 5个在原图均已看到，易知C 符合要求．例1.2.2 右图是由18个棱长为1cm 的小正方形拼成的立体图形，它的表面积是（）平方厘米．A ． 44B ． 46C ． 48D ． 50【答案】C【解析】从正面、左面、上面分别可看见8、7、9块，故表面积为()21879248cm ⨯++⨯=．例1.2.3 右图中的一些积木是由16块棱长为2cm 的正方体堆成的，它的表面积是________2cm ．【答案】 200D ．B ．C ．A ．【解析】从前到后的3面依次有2块、5块、7块，因此还剩162572---=块，为可看见的1块与其下方的1块．由此易知正视图、俯视图、左视图分别能看到7块、9块、8块，此外离我们最近的2块有两个面从6个方向均无法看到，综上共可看到()7982250++⨯+=个面，表面积为22250200cm ⨯=．例 1.2.4 图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少【答案】 37；三视图如下图所示；102【解析】将此图分为从左到右的5层，分别有16、9、5、6、1块，故共有16956137++++=块．三视图见答案，分别可看见17、15、16块，其中左视图有3块“被遮挡”，因此表面积为()17151632102+++⨯=⎡⎤⎣⎦．例1.2.5 图中的立体图形由11个棱长为1的立方块搭成，这个立体图形的表面积为_______．【答案】34【解析】按一定的顺序，从不同的角度来看这个立体图形的表面的面积．题模三：已知三视图反推个数例1.3.1 这个图形最少是由（）个正方体整齐堆放而成的．正视图俯视图左视图A．12B．13C．14D．15【答案】B【解析】从上面看下去，最少需要：122412113++++++=．例1.3.2此图是某几何体从正面和左面看到的图形．若该几何体是由若干个棱长为1的正方体垒成的，则这个几何体的体积最小是________．【答案】6【解析】根据正视图，理论上最少需要6块．而6块可以构造出来，例如，其俯视图如下图所示．因此，体积最小为3166⨯=．例 1.3.3一个立体图形，从前面，上面，右边三个方向看到的图形都如图所示，是一个样的，那么该立体图形最多由__________块小立方体组成．【答案】23【解析】按由上到下逐层分析，各层的小立方体数目分别不超过1个、4个、8个、10个，所以该立体图形最多由23个小立方体组成．例 1.3.4有一些大小相同的正方形木块堆成一堆，从上往下看是图3-1，从前往后看是图3-2，从左往右看是图3-3，那么这堆木块最多有多少块？最少有多少块？1412212从正面看从左面看【答案】16，13【解析】43416+⨯=块，424113+⨯+=块．这堆木块最多有16块，最少有13块．例1.3.5地上有一堆小立方体，从上面看时如图1所示，从前面看时如图2所示，从左边看时如图3所示．这一堆立方体一共有几个？如果每个小立方体的棱长为1厘米，那么这堆立方体所堆成的立体图形表面积为多少平方厘米？【答案】10个；42平方厘米【解析】采用在俯视图上标数的方法来求解，只要知道俯视图上的每格有几块小立方体，就可以很轻松的得到这堆立方体所形成的立体图形的样子．首先从俯视图很容易看出，有3个格子里是没有小立方体的，而其他6个格子里至少有一个小立方体．如下图，将所得信息填入俯视图中．结合俯视图和主视图，不难看出，有两格只有1块小立方体．将所得信息填入俯视图中．同样的，结合俯视图和左视图，又可以知道有一格只有1块小立方体．将所得信息填入俯视图中．图1 图2 图3从前面看1001我们来继续考虑，左视图中最左边一排有2块小立方体，所以俯视图左上角处有2块小立方体．将所得信息填入俯视图中．同理，主视图最右边一排有2块小立方体，所以俯视图最右边中间处有2块小立方体．将所得信息填入俯视图中．不难看出，俯视图中最后剩下的那块有3个小立方体，所以俯视图中每格的小立方体数如下：于是这一堆立方体一共有21321110+++++=个．接着很容易得到这个立体图形的样子，如下图．上下各能看到6个面，前后各能看到6个面，左右各能看到6个面，同时注意到立体图形的中间共有6个会互相遮挡的面，所以表面积是()2666642⨯+++=平方厘米．从左边看1 0 0 012 1 0 0 012 1 0 0 2 0 112 1 03 0 2 011随练1.1将一正方体纸盒沿右图所示的粗实线剪开，展开成平面图，其展开图的形状为（）．A．A图B．B图C．C图D．D图【答案】B【解析】竖向只剪了1刀，故前、后、左、右四个面应在一条线上，排除A、D．易知上、下两面不在一条线上，排除C，故选B．随练1.2水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示．如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面．则“祝”、“你”、“前”分别表示正方体的________________________．【答案】后面、上面、左面【解析】易知你、程相对，前、锦相对，祝、似相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面．随练1.3小明把五颗完全相同的骰子拼摆成一排（如图），那么这五颗骰子底面上的点数之和是__________．【答案】16【解析】根据已知推出(4,5)(1,3)(2,6)互为对立面，所以这五颗骰子底面上的点数之和是6152216++++=．随练1.4右图是由八个相同的小正方体组成而成的几何体，则从正面观察，得到的平面图随堂练习形是__________．序号）【答案】 ②【解析】从正面看到图②，从上面看到图①，从右面看到图③．所以正确答案是图②．随练1.5 由棱长为1的正方体搭成如图所示的图形，共有__________个正方体，它的表面积是__________．【答案】 10；34【解析】第一层有8个，第二层有2个，共10个．其三视图分别能看到4、5、8个，故表面积为()11458234⨯⨯++⨯=．随练1.6 如图，有9个边长为1米的正方体，如图所示堆成一个立体图形．该立体图形的表面积等于__________平方米．【答案】 38【解析】利用三视图．从前面、右面、上面看依次如图所示．所以该立体图形的表面积是()26672138++⨯⨯=平方米．随练1.7 如图6，用若干个棱长为1的小正方体堆成一个大的几何体，这个几何体的表面积（含底面积）是__________．① ② ③ ④【答案】90【解析】根据三视图，大的几何体的表面积等于正视图面积+俯视图面积+右视图面积的2倍，所以是()2++⨯⨯=．1415162190随练 1.8用棱长是1厘米的小立方体拼成如图所示的立体图形，这个图形的表面积是__________平方厘米．【答案】46平方厘米【解析】如图1，从立体图形上方和下方看去，看到的都是9块小正方形．面积是9平方厘米．图1图2从四个侧面看去，看到的是图2形式的7块小正方形，面积是7平方厘米．所以立体图形的表面积为927446⨯+⨯=平方厘米．随练1.9把若干个棱长为1厘米的小正方体木块搭成一个图形，从上面和前面看到的都是如图所示的情形，这个图形最多需要__________个这样的小正方体，最少需要__________个这样的小正方体．【答案】9；7【解析】由从上方看到的结果可知第一层必有5个，且第二层至多5个；由从前面看到的结果可知共有2层，且第二层至少2个．再结合两个视图可知第二层至多4个．综上，最多9个，最少7个．作业1一个数学玩具的包装盒是正方体，其表面展开图如下．现在每方格内都填上相应的数字．已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是_____________．【答案】3，1，2【解析】正方体的平面展开图中，相对面之间一定隔着一个正方形，所以在此正方体上与“A”相对的面上的数是“0”．与“B”相对的面上的数是“2”．与“C”相对的面上的数是“1”．所以A、B、C内的三个数字依次是3，1，2．作业2把1至6各一个分别写在正方形的六个面上，每个面只写一个数字，且1与4相对，2与5相对，3与6相对，从某个角度看到的三个面上的数字如图（a）所示，从另一个角度看到的三个面如图（b）所示，那么图（b）中的“？”代表的数字是___________．A．2B．3C．4D．5【答案】A【解析】如图，4对面是1，所以在图a中把4翻到底面，顶部变成了1，如图b，而5C 2B 0A 1自我总结课后作业对面是2,所以当6转到正面时，5在左侧，右侧自然是2了，故答案是2．．作业3下图由一个正五边形，五个长方形，五个等边三角形组成，它是一个立体图形的平面展开图，那么这个立体图形有__________条棱．【答案】20【解析】此立体图形，示意图如上：共20条棱．作业4用若干个棱长为1cm的小正方体码放成如图所示的立体，则这个立体的表面积（含下底面面积）等于___________2cm．【答案】60【解析】根据三视图，我们可知，此立体图形的前面与后面，左面与右面，上面与下面的表面积分别相等．所以我们只要知道前面有11个正方形，右面有8个正方形，上面有11个面，就可求出它露在外面的面共计()11811260++⨯=个正方形，所以它的表面积是2260160cm⨯=．作业5如图，把19个边长为1厘米正方体重叠起来堆成如图所示的立方体，这个立方体的表面积是______平方厘米．【答案】54【解析】从上下左右前后六个方向看，分别可以看到9、9、8、8、10、10个小正方形面，所以总的表面积为54平方厘米．作业6图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少块？画出它的三视图，表面积是多少？【答案】30；三视图如下图所示；76【解析】将此图分为从左到右的4层，分别有11、7、5、7块，故共有1175730+++=块．三视图见答案，分别可看见13、12、11块，其中左视图有2块“被遮挡”，因此表面积为()1312112276+++⨯=⎡⎤⎣⎦．作业7由若干个相同的正方体木块搭成的立体，从正面和左面看到的图形都是右图，搭这样的立体，最少用（）个这样的木块．A．4B．5C．6D．8【答案】A【解析】按如图方式摆放即可．正视图俯视图左视图作业8由若干个棱长为1的正方体堆成的立体图形，其正视图、俯视图和左视图如下所示，请问这个立体图形体积是________．正视图俯视图左视图【答案】5【解析】由正视图和左视图可知共两层，且顶层只有1块，由俯视图可知底层有4块，故共有5块，体积为5．作业9一仓库里堆放着若干个完全相同的正方体货箱，这堆货箱的三视图如图所示，这堆真方体货箱共有______________个．【答案】9【解析】俯视图确定基座，分析每块上的高度．。

中考数学一轮复习第五章图形的变换与尺规作图第1节视图与投影试题(2021年整理)

重庆市2017届中考数学一轮复习第五章图形的变换与尺规作图第1节视图与投影试题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（重庆市2017届中考数学一轮复习第五章图形的变换与尺规作图第1节视图与投影试题）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为重庆市2017届中考数学一轮复习第五章图形的变换与尺规作图第1节视图与投影试题的全部内容。

第五章图形的变换与尺规作图第一节视图与投影1。

通过丰富的实例,了解中心投影和平行投影的概念．2.会面直棱柱、圆柱、圆锥、球的主视图、左视图、俯视图,能判断简单物体的视图,并会根据视图描述简单的几何体．3.了解直棱柱、圆锥的侧面展开图，能根据展开图想象和制作实物模型．4。

通过实例，了解上述视图与展开图在现实生活中的应用，考点梳理，夯实基础1．三视图：我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图，它也可以看作物体在某一角度的光线下的投影．(1)主视图：在正面内得到的由前向后观察物体的视图，叫做主视图．（2)左视图：在侧面内得到的由左向右观察物体的视图，叫做左视图．（3)俯视图:在水平面内得到的由上向下观察物体的视图,叫做俯视图．2．画三视图的原则：(1)主视图与俯视图长对正;主视图与左视图高平齐；左视图与俯视图宽相等．（如图）(2）在面三视图时，看得见部分的轮廓线画成实线,看不见部分的轮廓线画成虚线．3．投影：一般地，用光线照射物体,在某个平面（地面、培壁等）上得到的影子叫做物体的投影．照射光线叫做投影线，投影所在的平面叫做投影面．投影分平行投影和中心投影．（1）平行投影:由平行光线形成的投影称为平行投影，如太阳光线下形成的投影．当投影面与投射线垂直时的投影叫正投影,物体的三视图实际上就是正投影．（2)中心投影：由点光源发出的光线形成的投影称为中心投影，如手电筒、路灯和台灯的光线下形成的投影．注意：①在太阳光下，不同时刻，同一物体的影子长度可能不一样：在同一时刻，不同物体的影子长度与物体高度成比例．但在同一点光源下,物体的影子长度与物体的高度不一定成比例．②利用光线是否平行或是否交于一点来判断投影是平行投影还是中心投影．4．图形的展开与折叠:(1)直棱柱的侧面展开图是矩形．（2)圆柱的侧面展开图是矩形．（3)圆锥的侧面展开图是扇形．注意：将正方体表面沿着某些棱剪开成平面图形，由于剪开的方法不同，会得到11种不同形状的展开图，可概括为“一四一型”6种；“一三二型”3种；“二二二型”1种；“三三型”1种.考点精析专项突破考点一几何体的三视图【例1】(1)（2016长春）如图是由5个相同的小正方体组成的立体图形,这个立体图形的俯视图是 ( ）【答案】C(2)（2015温州）将一个长方体内部挖去一个圆柱（如图所示)，它的主视图是（）【答案】A解题点拨：本题考查了组合体的三视图，俯视图是从物体的上面向下看得到的视图，主视图是从物体的正面看得到的视图，看得见部分的轮廓线画成实线，看不见部分的轮廓线画成虚线.【例2】(2016大庆）由若干边长相等的小正方体构成的几何体的主视图、左视图、俯视图如图所示,则构成这个几何体的小正方体有（）个．【答案】B解题点拨：本题意在考查学生对三视图掌握程度和灵活运用能力,同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基,正视图疯狂盖，左视图拆违章”就更容易得到答案．考点二图形的展开与折叠【例3】(1）（2016达州）如图是一个正方体的表面展开图，则原正方体中与“你”字所在面相对的面上标的字是（ )A．遇 B．见 C．未 D．来【答案】D(2）（2015聊城）图(1)是一个小正方体的表面展开图，小正方体从图（2）所示的位置依次翻到第1格、第2格、第3格、第4格，这时小正方体朝上一面的字是(）A．梦 B．水 C．城 D．美【答案】A解题点拨：本题考查了正方体相对两个面上的文字，展开图中两个面相隔一个面是对面，根据翻转的顺序确定每次翻转时下面的文字是解决本题关键,考点三投影【例4】（2015兰州）如图,在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度,一个小组的同学进行了知下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1)该小组的同学在这里利用的是投影的有关知识进行计算的:【答案】平行(2）试计算出电线杆的高度,并写出计算的过程．解题点拨：过点E作EM⊥AB于M，过点G作GN⊥CD于N，利用矩形的性质和平行投影的知识可以得到AM：ME＝CN：NG，由此求得CD即电线杆的高度即可．解:（1）平行；（2)如图，过点E作EM⊥AB于M，过点G作GN⊥CD于N，MB＝EF＝2，ND＝GH＝3，ME＝BF ＝10，NG＝DH＝5，∴AM＝10－2＝8，由平行投影可知，AM:ME＝CN:NG,解得CD＝7．答：电线杆的高度为7米．课堂训练当堂检测1．（2016自贡）如图是几何体的俯视图，所表示数字为该位置小正方体的个数，则该几何体的正视图是( )【答案】B2．(2015齐齐哈尔)如图,由一些完全相同的小正方体搭成的几何体的俯视图和左视图,组成这个几何体的小正方体的个数是（ )A。

初中数学精品课件：三视图与表面展开图

A．国 C．中
【答案】 B
图 33-4
B．的 D．梦
5．(2019·淄博)下列几何体中，其主视图、左视图和俯视图完
全相同的是
()
A．
B
C．
D．
【答案】 D
题型一判断物体的三视图
三视图是分别从正面、左面、上面三个方向看同一个物体所得到的平面图形，判断三视图时应注意尺寸的大小，即三个视图的特征：主视图体现物体的长和高，左视图体现物体的宽和高，俯视图体现物体的长和宽．
【典例 2】 (2018·青岛)一个由 16 个完全相同的小立方
体搭成的几何体，其最下面一层摆放了 9 个小立方体，
它的主视图和左视图如图 33-7 所示，则这个几何体的
搭法共有
种．
图 33-7
【解析】这个几何体的搭法共有 10 种，如解图所示．
【答案】 10
(典例 2 解)
【类题演练 2】如图 33-8 所示的三视图所对应的几何体是 ( )
图 33-9
A． 25π
B． 24π
C． 20π
D． 15π
【解析】由主视图可知圆锥的底面直径为 8，
∴底面半径 r＝4.
由左视图可知圆锥的高为 3，
∴母线长 l＝ 32＋42＝5，
∴S 圆锥侧＝πrl＝20π.
【答案】 C
【类题演练 3】 (2019·甘肃)已知某几何体的三视图如图 33-10 所示，其
的小立方体搭成，下列说法正确的是
()
A．主视图的面积为 4
B．左视图的面积为 4
C．俯视图的面积为 3
D．三种视图的面积都为 4
【答案】 A
图 33-18
4．若一个几何体的三视图如图 33-19 所示，则该几何 ( ) A．直三棱柱 B．长方体 C．圆锥 D．立方体

三视图和展开图的认识

三视图和展开图的认识1.定义：三视图是指一个物体在三个不同方向上的投影，包括正视图、俯视图和侧视图。

2.作用：通过三视图可以全面了解物体的形状和结构，是工程制图和建筑设计中必不可少的一部分。

3.绘制方法：(1)正视图：物体正面朝向观察者，投影在水平面上。

(2)俯视图：物体上方朝向观察者，投影在垂直于水平面的竖直面上。

(3)侧视图：物体左侧或右侧朝向观察者，投影在垂直于水平面和俯视图所在平面的斜面上。

4.定义：展开图是将一个立体图形展开成平面图形，以便于观察和计算。

(1)矩形展开图：最常见的展开图类型，适用于各种矩形容器、包装盒等。

(2)圆形展开图：适用于圆形或近似圆形的物体，如圆筒、圆盘等。

(3)三角形展开图：适用于三角形的物体，如三角尺、三角形的包装盒等。

(4)其他多边形展开图：适用于各种多边形的物体，如六边形、八边形等。

5.绘制方法：(1)矩形展开图：将立体图形的侧面沿着高展开，得到一个长方形或正方形。

(2)圆形展开图：将立体图形的侧面沿着直径展开，得到一个扇形。

(3)三角形展开图：将立体图形的侧面沿着高展开，得到一个三角形。

(4)其他多边形展开图：根据立体图形的形状和结构，选择合适的方法将其展开。

三、三视图与展开图的相互关系1.展开图可以转化为三视图：通过观察展开图，可以确定物体的正视图、俯视图和侧视图。

2.三视图可以转化为展开图：根据三视图，可以绘制出物体的展开图。

3.展开图中的信息可用于三视图的绘制：展开图中的边长、角度等信息可以用于确定三视图中的尺寸和形状。

四、实际应用1.工程制图：在建筑设计、机械设计等领域，三视图和展开图是表达物体形状和结构的重要手段。

2.制造业：在制造过程中，通过三视图和展开图可以方便地切割、加工和组装物体。

3.教育：在三视图和展开图的教学中，有助于培养学生的空间想象能力和逻辑思维能力。

4.日常生活中：展开图在包装、折叠等方面有广泛应用，如纸箱、衣物等。

五、注意事项1.准确绘制：在绘制三视图和展开图时，要注意尺寸、形状和位置的准确性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

教师:学生:日期: 2014.12.13星期: 六时段: 13:00-15:00
课题图形的展开折叠与三视图
学习目标与
考点分析熟练掌握本单元的常考题型
学习重点
难点由三视图还原立体图形的原有图象
教学方法知识点回顾，强化练习
教学提纲与过程
第一部分:教学提纲
一、知识点复习（30-40min）
二、经典例题解析（30-40min）
三、随堂训练与讲解（30-40min）
第二部分:教学过程
一、知识点复习
（一）图形的展开与折叠
【基础回顾】：1．三棱锥的展开图是由个形组成的。

2．圆椎的展开图是由一个和一个形组成的图形。

3．在如图所示的图形中，是三棱柱的侧面展开图的是（）
A B C D
定义:立体图形的展开图有些立体图形是有一些平面图形围成的，把它们的表面适当剪开后在
平面上展开得到的平面图形称为立体图形的展开图。

（1）圆柱和圆锥的侧面展开图 (2)棱柱和棱锥的展开图
(3)根据展开图判断立体图形的规律：A展开图全是长方形或正方形时------正方体或长方体；B 展开图中含有三角形时-----棱锥或棱柱；若展开图中含有2个三角形3个长方形-----三棱柱；
若展开图中全是三角形（4个）-----三棱锥。

C展开图中含有圆和长方形-----圆柱；D展开图中含有扇形------圆锥。

二、经典例题解析
例题1：有一个正方体，它的6个面上分别标有字母A 、B 、C 、D 、E 、F ，如图，是这个正方体木块按不同方向摆放所看到的字母的情况。

那么这个木块表面上的字母A 的对面是字母， E 的对面是字母。

例题1图例题2图
例题2：下面2幅图都是正方体纸盒的展开图。

把1、2、3、－1、－2、－3这6个数分别填入每个图中的6个正方形中，使得按虚线折成正方体后，相对面上的2个数都互为相反数。

例题3：一个正方体的骰子，1和6，2和5，3和4是分别相对的面上的点．现在有12个正方形格子的纸上画好了点状的图案，如图所示，若要经过折叠能做成一个骰子，你认为应剪掉哪6个正方形格子？（请用笔在要剪掉的正方形格子上打“×”，不必写理由）例题4：在右图所示的正方体的平面展开图中，确定正方体上的点M 、N 的位置.
例题4 例题3
(二)从不同方向观察几何体
定义：从正面、上面、左面三个不同方向看一个物体，然后描出三张所看到的图（分别叫做
正视图、俯视图、侧视图），这样就可以把立体图形转化为平面图形。

例题5：已知一不透明的正方体的六个面上分别写着1至6六个数字，如图是我们能看到的三种情况，那么1和5 的对面数字分别是__ __和____ _.
例题5图例题6图
例题6：如图所示的由两个正方体用胶水黏在一起，它们的棱长分别为10cm 和20cm ，为了美观，现在其表面涂漆，已知每平方厘米需用油漆0.5g ，那么需要多少油漆？
D C B
A
三、随堂训练与讲解
1、如图所示的立方体，如果把它展开，可以是下列图形
中的（）
A B C D
2、如图所示是一多面体的展开图形，每个面都标有字母，请根据要求回答提问：（1）如果面A 在多面体的底部，那么面在上面。

（2）如果面F 在前面，从左面看是面B ，则面在上面。

（3）从右面看是面C ，面D 在后面，面在上面。

3、用小立方块搭一个几何体,使得它的主视图和俯视图如图所示. 这样的几何体只有一种吗?
它最少需要______个小立方块?最多需要______个小立方块?
主视图俯视图
4、马小虎准备制作一个有盖的正方体纸盒，他先用5个大小一样的正方形制成如图所示的拼接图形，经折叠后发现还少一个面，请你在图中拼接图形上再接一个正方形（用实线在图中画出来），使得接成的图形经过折叠后能成为一个封闭的正方体盒子.
5、如图，是一个圆锥的展开图，其中，小圆是圆锥的底面，半圆直径的两个端点是A 、B ，开始时小圆上一点P 与点A 重合，当这个小圆紧贴半圆滚动一周后，你会发现什么现象？由此，你发现半圆的直径与小圆的半径有什么关系？
6、在一个仓库里堆积着正方体的货箱若干，要搬运这些箱子很困难，可是仓库管理员要核实
A B E
C D
F
一下箱子的数量，于是就想出一个办法：将这堆货物的三视图画了出来，你能根据图中的三视图，帮他清点一下箱子的数量吗？
（在俯视图相应的位置标上
数字）
7、如下图的几个图形是由几个小立方块所搭几何体的俯视图,小正方形中的数字表示在该位置小立方块的个数.请画出这些几何体的主视图和左视图.
（1）（2）
8、如图(1)所示的图是棱长为a 的小正方体，图（2），图（3）这样的小正方体摆成，按照这样的方法继续摆放，自上而下分别叫做第一层、第二层，...，第n 层，第n 层的小正方体的个数记做s ，解答下列各题：（1）按照要求填表：
n 1 2 3 4 … S 1 3 …
（2）写出n ＝10时，s ＝；（3）画出图（3）的主视图。

1
12
32
31
教学反思：
学生对于本次课的评价：
○特别满意○满意○一般○差
学生签字：
教师评定：
1、学生上次作业评价：○非常好○好○一般○需要优化
2、学生本次上课情况评价：○非常好○好○一般○需要优化
教师签字：
教导主任签字：___________ 龙文教育教务处。
