最新九年级化学化学图像题汇编解题技巧及练习题
最新九年级化学化学图像题汇编解题技巧及练习题一、中考化学图像题汇编1．30℃时，向两支试管中加入等质量的甲和乙，分别加入10g水，使其充分溶解，观察到如下图1所示的实验现象。
下列说法中，正确的是A．图2中的a表示甲的溶解度B．要使甲物质完全溶解可以采取升温的办法C．30℃时甲的饱和溶液中溶质的质量分数小于乙D．将乙溶液降温到10℃，乙溶液的质量分数一定减小【答案】C【解析】【分析】【详解】A、由图2所示，30℃时，溶解度曲线b位于溶解度曲线a下方，表明此时a的溶解度大于b；图1所示物质乙全部溶解而物质甲有固体物质剩余，说明此时乙物质的溶解度大于甲物质；因此，可得图2中b表示甲物质的溶解度曲线；故错误；B、甲物质的溶解度随温度升高而减小，因此可通过降低温度或增加水的量的方法把未溶解的甲物质溶解，故错误C、由图2所示，30℃时，乙物质的溶解度大于甲物质，所以甲的饱和溶液中溶质的质量分数小于乙，故正确D、将乙溶液降温到10℃，是不是有晶体析出，不能确定乙溶液的质量分数一定减小，故错误故选C2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是A．B．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。
故选D 。
3．下列四个图象能正确反映对应变化关系的是（ ）A ．在密闭容器中用红磷测定空气中氧气的含量B ．常温下向一定量的稀硫酸滴加氢氧化钠溶液C ．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D ．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A 、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A 错误；B 、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B 错误；C 、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO 3+Zn=Zn(NO 3)2+2Ag 可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C 错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。
故选D 。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
4．某稀溶液溶质可能是 NaNO 3、HCl 、H 2SO 4，CuCl 2 中的一种或几种向该溶液中 滴加 Ba （OH ）2 溶液，产生沉淀的质量（y ）与加入 Ba （OH ）2 溶液质量（x ） 的关系如图所示，下列有关溶质组成的说法正确的是（）A．H2SO4和 CuCl2一定有，HCl 一定无，可能有 NaNO3B．HCl、CuCl2 一定有，H2SO4一定无，可能有 NaNO3C．HCl、CuCl2、NaNO3一定有，H2SO4一定无D．CuCl2一定有，HCl、H2SO4可能有，可能有 NaNO3【答案】B【解析】【分析】氢氧化钡和盐酸反应生成氯化钡和水，和硫酸反应生成白色沉淀硫酸钡和水，和氯化铜反应生成氢氧化铜沉淀和氯化钡。
【详解】A、氢氧化钡和硫酸反应生成白色沉淀硫酸钡和水，硫酸钡不溶于盐酸，如果含有硫酸，则加入氢氧化钡溶液时立即产生白色沉淀，一定不含有硫酸，该选项说法不正确；B、氢氧化钡先和稀盐酸反应生成氯化钡和水，开始没有生成沉淀，然后氢氧化钡和氯化铜溶液反应生成氢氧化铜沉淀和氯化钡；溶液中一定含有盐酸、氯化铜，一定不含有硫酸，可能含有硝酸钠，该选项说法正确。
C、加入氢氧化钡溶液一定量后产生沉淀，是因为氢氧化钡先和盐酸反应生成氯化钡和水，后和氯化铜反应生成氢氧化铜沉淀和氯化钡，因此溶液中一定含有盐酸、氯化铜，无法确定是否含有硝酸钠，该选项说法不正确；D、由A分析可知，一定不含硫酸。
该选项说法不正确；故选：B。
5．某溶液可能含有盐酸、硫酸、硝酸钠、氯化铜中的一种或几种，为了探究其组成，向一定质量的该溶液中逐滴加入氢氧化钡溶液，生成沉淀的质量与所加氢氧化钡溶液的质量之间的关系如图所示。
下列相关说法正确的是A．该溶液一定含有盐酸、硫酸、氯化铜，可能含有硝酸钠B．反应过程生成的沉淀一定有氢氧化铜，可能有硫酸钡C．该溶液一定含有盐酸、氯化铜，可能含有硝酸钠D．到达 b 点时所消耗氢氧化钡溶液中溶质的质量是 17.1g【答案】C【解析】【分析】【详解】A、曲线起点不是从0点出发，而是从a点出发，说明0-a段没有沉淀产生，则滴加的氢氧化钡与酸反应，且不可能是硫酸，因为硫酸钡不溶于酸，所以该溶液一定含有盐酸，一定没有硫酸，a-b段有沉淀生成，则溶液中一定有氯化铜，氢氧化钡与氯化铜反应生成氢氧化铜沉淀，无法证明是否有硝酸钠，A不正确；B、通过以上分析，反应过程生成的沉淀一定有氢氧化铜，不可能有硫酸钡，B不正确；C、通过以上分析，该溶液一定含有盐酸、氯化铜，一定没有硫酸，可能含有硝酸钠，C正确；D、到达 b 点时产生的沉淀质量为9.8g，设与氯化铜反应的氢氧化钡溶液中溶质的质量为X。
Ba(OH)+CuCl=BaCl+Cu(OH)222217198X9.8g171X=989.8gX=17.1g与氯化铜反应的氢氧化钡溶液中溶质的质量为17.1g，但还有与盐酸反应的氢氧化钡，所以到达 b 点时所消耗氢氧化钡溶液中溶质的质量必然大于17.1g，D不正确。
故选C。
6．如图所示图象能正确反映其对应关系的是A．向氢氧化钠溶液中加水稀释B．浓硫酸在空气中敞口放置一段时间C ．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液D ．电解水【答案】C【解析】【分析】【详解】A 、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH 不会小于7，图像与变化不符，错误；B 、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；C 、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液会发生反应；24242H SO 2NaOH=Na SO 2H O ++ 和4224CuSO 2NaOH=Cu(OH)Na SO +↓+ 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；D 、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；故选：C7．下列图像能正确反映对应变化关系的是（ ）A ．向足量的锌、镁中分别加入等质量、等浓度的稀盐酸B ．向一定量的氢氧化钠溶液中滳加稀硫酸C ．向一定量混有少量盐酸的氯化镁溶液中加入足量氢氧化钠溶液D ．向一定溶质质量分数的不饱和氯化钠溶液中加入氯化钠固体【答案】C【解析】【分析】【详解】A、镁的金属活动性比锌活泼，相同时间内产生的氢气，镁大于锌；该反应中稀盐酸的质量一定且少量，镁、锌与盐酸反应产生的气体相同；故图像所示错误。
B、氢氧化钠溶液呈碱性，pH值应大于7，向一定量的氢氧化钠溶液中滴加稀硫酸，pH值应逐渐下降，故图像所示错误。
C、盐酸先和氢氧化钠反应，生成水和氯化钠，没有沉淀产生；盐酸完全反应后，氯化镁和氢氧化钠反应生成氢氧化镁沉淀和氯化钠；故图像所示正确。
D、一定溶质质量分数的不饱和氯化钠溶液的质量分数应大于0，起点错误，加入氯化钠固体后，溶质质量增大至饱和，饱和后溶质质量分数不变，故图像所示错误。
故选：C。
8．下列图像能正确反映对应变化关系的是A向一定量的二氧化锰中加入过氧化氢溶液B加热一定量的高锰酸钾固体C向两份完全相同的稀盐酸中分别加入锌粉、镁粉D将水通电电解一段时间A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、纵坐标是二氧化锰的质量，横坐标是过氧化氢溶液的质量，二氧化锰做催化剂，反应前后质量不变，错误。
B、加热高锰酸钾，固体质量减少，所以固体中锰元素的质量分数先增大，反应结束后不变，错误。
C、横坐标是金属的质量，纵坐标是酸的质量，这属于足量金属等量酸的情况，最终产生的氢气由酸的质量决定，酸的质量相等，所以产生氢气的质量应该相等，错误。
D、电解水时生成氢气和氧气的体积比为2:1，正确。
故选D。
9．下列图象不能正确反映对应变化关系的是（）A．A B．B C．C D．D 【答案】C【解析】【分析】【详解】A 、一定量的镁在过量的氧气中充分燃烧，镁在氧气中燃烧生成氧化镁，最终镁完全反应，质量减少至0，氧气有剩余；故选项图象能正确反映对应变化关系。
B 、向 20℃时饱和氯化钠溶液中逐渐加入硝酸钾固体，溶液质量增大，氯化钠的质量不变，氯化钠的质量分数不断减小，当硝酸钾溶液达到饱和时，溶液质量不再变化，氯化钠的质量分数保持不变；故选项图象能正确反映对应变化关系。
C 、向一定量硫酸铜溶液中不断加入铁粉，铁与硫酸铜反应生成铜和硫酸亚铁，根据反应的化学方程式：Fe+CuSO 4═FeSO 4+Cu ，56份质量的铁置换出64份质量的铜，固体的质量不断增大，且固体质量增加的快，当硫酸铜溶液被反应完时，固体的质量增大的质量就是加入铁的质量，固体质量增加会变慢；故选项图象不能正确反映对应变化关系。
D 、横坐标是稀盐酸的质量，由于产生的氢气中的氢元素全部来自酸，反应的盐酸质量相等时生成氢气质量相等，最终铝和稀盐酸反应生成的氢气多，该选项对应关系正确。
(化学)九年级化学化学图像题汇编解题技巧及练习题含解析

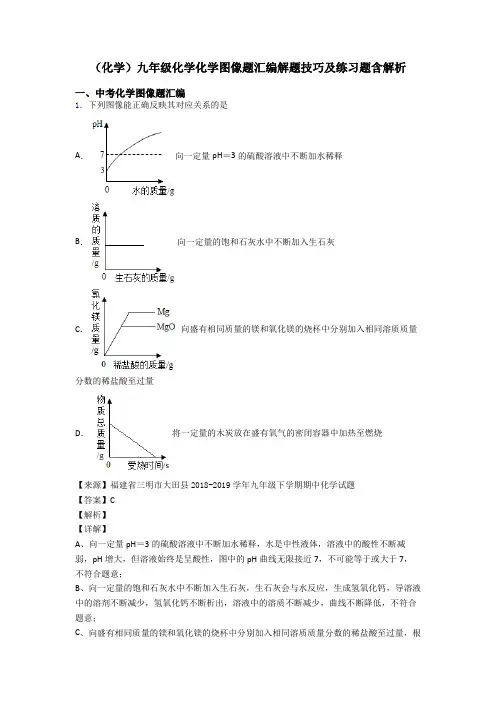

（化学）九年级化学化学图像题汇编解题技巧及练习题含解析一、中考化学图像题汇编1．下列图像能正确反映其对应关系的是A．向一定量pH＝3的硫酸溶液中不断加水稀释B．向一定量的饱和石灰水中不断加入生石灰C．向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量D．将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧【来源】福建省三明市大田县2018-2019学年九年级下学期期中化学试题【答案】C【解析】【详解】A、向一定量pH＝3的硫酸溶液中不断加水稀释，水是中性液体，溶液中的酸性不断减弱，pH增大，但溶液始终是呈酸性，图中的pH曲线无限接近7，不可能等于或大于7，不符合题意；B、向一定量的饱和石灰水中不断加入生石灰，生石灰会与水反应，生成氢氧化钙，导溶液中的溶剂不断减少，氢氧化钙不断析出，溶液中的溶质不断减少，曲线不断降低，不符合题意；C、向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量，根据方程式22Mg+2HCl=MgCl +H 和22MgO+2HCl=MgCl +H O 对比可知，参加反应的盐酸与生成的氯化镁的质量比都是73:95，也就是说参加反应盐酸的质量相同，生成氯化镁的质量也相同，曲线在同一线上。
设相同质量的镁和氧化镁的质量为M ，则镁与足量的盐酸反应，生成氯化镁的质量为95M 24 ，氧化镁与足量的盐酸反应生成的氯化镁的质量为95M 40 ，因为95M 24>95M 40，所以镁的曲线要比氧化镁的曲线高，符合题意； D 、将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧，根据质量守恒定律，反应物总质量等于生成物总质量，曲线是水平，不符合题意。
故选C 。
2．下列四个图象，分别对应四种操作过程，其中正确的是（ ）A ．浓硫酸长期露置在空气B ．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中C ．往一定量的NaOH 和 Na 2CO 3 混合液中加入过量的盐酸D ．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】【分析】【详解】A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。
(化学)九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。
则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。
氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。
当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。
A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。
B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。
氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。
且生成的水呈中性，pH等于7。
C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。
D错误。
故选C。
2．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。
(化学)九年级化学化学图像题汇编解题技巧及练习题及解析
（化学）九年级化学化学图像题汇编解题技巧及练习题及解析一、中考化学图像题汇编1．下图所示的四个图像，能正确反映对应变化关系的是选项A B C D图像对应的变化关系实验过程向一定量NaOH溶液中加水稀释， pH的变化一定压强下，CO2气体在水中溶解度随温度的变化用红磷测定空气中O2的含量时，在密闭容器中压强的变化分别向等质量且足量的Mg和Zn中加入等质量、等浓度的稀硫酸、氢气质量的变化A．A B．B C．C D．D【来源】2019年四川省成都市锦江区中考二模化学试题【答案】D【解析】【分析】【详解】A、稀释氢氧化钠溶液，其pH值会无限接近7，不会低于7，不符合题意；B、一定压强下，气体在水中的溶解度随温度升高而降低，不符合题意；C、用红磷测空气中氧气含量时，因消耗氧气，最终密闭容器中压强应小于初始值，不符合题意；D、等质量的金属镁和锌，图像横坐标为时间，镁的金属活动性比锌强，故先反应，金属足量，加入等质量、等浓度的稀硫酸，产生的氢气质量相等，符合题意。
故选D。
2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。
C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。
D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。
【化学】九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)
【化学】九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)一、中考化学图像题汇编1．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【来源】重庆市沙坪坝区第八中学校2019-2020学年九年级下学期第一次月考化学试题【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。
【化学】九年级化学化学图像题汇编答题技巧及练习题(含答案)含解析

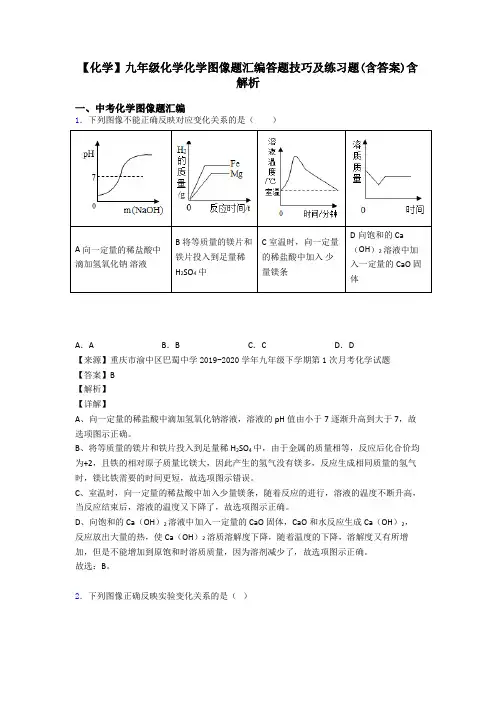

【化学】九年级化学化学图像题汇编答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。
B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。
C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。
D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。
故选：B。
2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。
九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析
九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．向滴有酚酞的盐酸溶液中逐滴加入氢氧化钠溶液，所得溶液的pH与加入溶液体积关系如图所示。
下列说法错误的是A．开始反应一段时间中溶液温度逐渐升高B．恰好完全反应时A点对应溶液的溶质是NaClC．该化学反应属于复分解反应D．反应过程中溶液的颜色由红色变为无色【来源】2019年山东省淄博市张店区中考模拟化学试题【答案】D【解析】【分析】【详解】A、中和反应属于放热反应，开始反应一段时间中溶液温度逐渐升高，故选项说法正确。
B、A点时溶液的pH等于7，溶液显中性，说明两者恰好完全反应，所得溶液中的溶质为NaCl，故选项说法正确。
C、中和反应属于复分解反应，故选项说法正确。
D、滴有酚酞的盐酸溶液显无色，逐滴加入氢氧化钠溶液，最终溶液显碱性，溶液显红色，故选项说法错误。
故选：D。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
3．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是A．氯化钠、氯化钡B．氢氧化钠、硝酸钡C．氢氧化钠、碳酸钠D．氯化钠、碳酸钠【答案】C【解析】【分析】使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。
(化学)初三化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)及解析
（化学）初三化学化学图像题汇编的基本方法技巧及练习题及练习题(含答案)及解析一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．下列化学反应不符合如图情形一组是（ ）A ．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意；B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意；C、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化镁反应生成氢氧化镁和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化镁完全反应后，质量不再变化，不符合题意；D、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化铜反应生成氢氧化铜和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，质量不再变化，不符合题意。
初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)
初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)一、中考化学图像题汇编1．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD．稀硫酸和氢氧化钠溶液反应的pH的变化图象如图所示，图中c点时，可以加BaCl2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。
九年级必备化学化学图像题汇编技巧全解及练习题(含答案)及解析
九年级必备化学化学图像题汇编技巧全解及练习题(含答案)及解析一、中考化学图像题汇编1．下列反应或操作表示的曲线正确的是A．用氯酸钾和二氧化锰的混合物加热制氧气B．向接近饱和的KNO3溶液中加入KNO3固体C．向相同的稀盐酸中分别加入足量的Mg、ZnD．向pH=11的NaOH溶液中加水稀释【答案】C【解析】【分析】【详解】A、用氯酸钾和二氧化锰的混合物加热制氧气，混合固体总质量减少，二氧化锰质量分数增大；故选项错误；B、向接近饱和的KNO3溶液中加入KNO3固体，变为饱和硝酸钾溶液，溶质质量先增大，饱和后质量不变；故选项错误；C、向相同的稀盐酸中分别加入足量的镁和锌都能产生氢气，盐酸的质量分数变小，镁的金属活泼性大于锌，镁反应的速率快，需要的时间少；故选项正确；D、向pH=11的NaOH溶液中加水稀释，溶液pH值无限接近于7，但不能小于7；故选项错误；故选：C。
2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。
下列有关质量关系图像中不正确的是A．B．C．D．【答案】C【解析】【分析】盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。
【详解】A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反应，生成二氧化碳，随着不断加入碳酸钠，二氧化碳生成量增加，当盐酸反应完毕后，二氧化碳质量不再增加，气体质量不改变，选项B正确；C、盐酸与氯化钙溶于水，形成溶液，在不加入碳酸钠溶液时，溶液质量也存在，不能为零，选项C错误；D、盐酸与碳酸钠反应生成氯化钠，氯化钙与碳酸钠反应生成氯化钠，所以随着碳酸钠加入，氯化钠质量不断增加，当盐酸与氯化钙全部反应完毕后，氯化钠质量不再增加，选项D正确。
(化学)九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
故选A。
【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。
