地图制图与地理信息系统专业课知识点汇总
第一部分专业基础知识
一、地图制图
1.1 地图的基本知识
1.1.1 地图的定义（掌握）
地图的经典定义：地图是根据一定的数学法则，将地球（或其他星体）上的自然和人文现象，使用地图语言，通过制图综合，缩小反映在平面上，反映各种现象的空间分布、组合、联系、数量和质量特征及其在时间中的发展变化。
如普通地图、专题地图、各种比例尺地形图、影像地图、立体地图等。现代地图已出现有缩微地图、数字地图、电子地图、全息像片等新品种。
1.1.2 地图基本特征（掌握）
地图的特征包括：
(1)由于特殊的数学法则而产生的可量测性；
(2)由于使用符号表象事物而产生的直观性；
(3)由于制图综合而产生的一览性。
1.1.3 地图的基本功能（掌握）
《地图学》P5
地图可以使人们拓展正常的视野范围，用于记录、计算、显示、分析地理事物的空间关系，将读者感兴趣的广大区域收入视野。
在国民经济建设，国防建设，科学、文化方面，划定国界，旅游指南，查询资料，总结汇报的工具，等等。
国民经济建设方面：
用于资源的勘测、规划、设计和开发；
作为各级政府机构和工农业管理部门规划和管理的工具；
用于各种工程建设的勘察、设计和施工；
航海和航空等其他领域。
国防建设方面：
应用到国防工程的规划、设计和施工；
军事训练和演习；
战术作业、作战指挥和战略研究等；
卫星侦查、导弹飞行。
科学、文化方面：
在地学研究中探索地理规律，开拓新的区域，记录科学成果；
作为宣传教育的工具。
其他方面：
人民生活中作为查询资料的工具；
各种文件、报告的附图；
划定边界是具有法律意义的附件；
旅游指南、天气预报等等。
1.1.4 地图的分类（掌握）
地图分类，就是根据地图的某些特征，把它们分别归纳成一定的种类。分类的方法，通常按其比例尺、内容、用途、制图区域范围和使用形式等特征来划分。
地图按照比例尺大小分为：大比例尺地图（比例尺大于1： 10万）、中比例尺地图（比例尺介于1： 10万～1： 100万之间）和小比例尺地图（比例尺1：100万）。
地图按其内容分为：普通地图和专题地图。①普通地图。是一种通用地图，图上比较全面地描绘一个地区自然地理和社会经济一般特征的地图。其表示内容有：水系、居民地、道路网、地貌、土壤、植被、境界线以及经济现象、文化标志等。普通地图又分为地形图和一览图。地形图，其比例尺大于1：100万，它的突出的特点：详细而精确，投影变形小，可以在图上进行量测。它是国家经济建设、国防建设和军队作战、训练的重要地形资料。这种图一般是实测的或根据实测图编绘的。②专题地图。又称“专门地图”或“主题地图”，是以普通地图为底图，着重表示某种或几种要素的地图，适用于某一专业部门的专门需要。专题地图通常分为：自然地图、人口图、经济图、政治图、文化图、历史图等。
地图按其用途分为通用地图和专用地图：参考图、教学图、地形图、航空图、海图、海岸图、天文图、交通图、旅游图等。
地图按其制图区域范围分为：按自然区划分世界地图、半球图、大洲图、大洋图、大陆地图、自然区域地图等；按行政区分国家（地区）地图、省区地图、市县图等；还可以按经济区划分。
地图按其使用方式分为：挂图、桌面用图、地图集（册）、野外用图等。
地图按存储介质分类：纸质地图、胶片地图、丝绸地图、磁介质地图（光盘地图、电子地图）等。
按颜色分为单色地图、彩色地图；
按外形特征分为平面地图、三维立体地图、地球仪；
按感受方式分为视觉地图、触觉（盲人）地图；
按结构分为单幅地图、系列地图、地图集。
此外，地图按其表现形式还可分为：缩微地图、数字地图、电子地图、影像地图等。
我国称1：1万、1：2.5万、1：5万、1：10万、1：25万、1：50万、1：100万七种比例尺普通地图为国家基本比例尺地形图，按国家测绘局制定的统一技术标准制图(规范、图式)。
1.2 地图的地理要素内容（熟悉）
《地图学》P11
地理要素是地图的主题，普通地图和专题地图上表达地理要素的种类有所区别。
普通地图：普通地图上的地理要素是地球表面上最基本的自然和人文要素，分为水系、地貌、土质和植被、居民地、交通网、境界线六大要素，此外还表示测量控制点、独立地物、管线与垣栅等要素。这类地图的特点是着重描绘地区轮廓、地面起伏形态、自然状况和人类活动的成果。
专题地图：专题地图上的地理要素分为地理基础要素和主题要素。地理基础要素是为了承载作为主题的专题要素而选绘的同专题要素相关的普通地理要素，他们通常要比同比例尺的普通地图简略，要素种类根据专题要素的需要进行选择，不一定都要包涵普通地图上的要素。主题要素指作为专题地图主题的专题内容，它们通常要使用特殊的表示方法相信描述其数量和质量指标。
其它：
专题地图是以普通地图为地理基础，着重表示制图区域内某一种或几种自然或社会经济现象的地图。这类地图的显著特点是，作为该图主题的专题内容予以详尽表示，其地理基础内容则视主题而异，有选择地表示某些相关要素，因此专题地图的内容是由地理基础和专题要素两部分构成。在地图领域中，专题地图发展得最活跃、最迅速，地图的品种愈来愈多，层出不穷，表示的对象十分广泛，涉及到人类社会的各个领域。根据专题内容的性质，可划分为以自然地理要素为主题内容的自然地理图、以社会经济要素为主题内容的社会经济地图和包容上述两类专题地图之外的各种专题地图的其它专题地图（又称工程技术图）三类；各类又可以分出若干种专题地图。
1.3 地图符号
1.3.1 地图基本图形变量（了解）
《地图学》P110。
包括：形状、尺寸、方向、色彩、亮度、密度。
图形变量：是构成地图符号的基础，在提高符号的构图规律和加强地图表示效果上起到了不可忽视的作用。科学家伯廷提出的六个图形变量的理论比较严密，得到了广泛的重视和推广。这六个图形变量包括：形状、尺寸、方向、色彩、亮度和密度。
1.3.2 地图符号分类（掌握）
《地图学》P109。
现代地图符号可以从不同角度进行分类。
按符号表现的制图对象的集合特征分类，分为点状符号、线状符号和面状符号。
按符合与地图比例尺的关系分为依比例尺、不依比例尺和半依比例尺符号。
按符号表示的地理尺度分为定性符号、等级符号和定量符号。
按符号的形状特征分为几何符号、艺术符号、线状符号、面状符号、图表符号、文字符号、色域符号。这是强调符号的形象特点。
其它：
地图符号：在地理学中地图符号系统被称为地图语言，它们是按照世界通用的法则设计的，同地面物体对应的，经过抽象的符号和文字标记。符号本身是一种物质现象（图形），用来代指抽象的概念，并且这种代指是以约定关系为基础的。
1)根据约定性原则，采用演绎的方法可将地图分为三类，点状符号、线状符号、面状符号。
点状符号:位于空间某位置的点，地图符号大小与比例尺无关，具有定位特征。
线状符号:位于空间某位置的线，地图符号延某方向长度与比例尺有关
面状符号:位于空间某位置的面，地图符号所处的范围与比例尺有关系。
2)按几何精确性分类，分为：依比例符号、不依比例符号、半依比例符号。
依比例符号是实地占有较大面积的物体，比例尺缩小后，仍能显示其轮廓，如大面积街区、大湖等。通常以线划表示其外轮廓，并填绘符号或普染颜色。
不依比例符号实地上面积较小一般具有方位意义的物体，缩至图上只能显示一个点。这类符号仅以其定位点表示物体的位置。
半依比例符号是实地上的狭长物体，其长度能依比例表示，而宽度则需夸大，如狭长街区、铁路、公路、土堤等符号，其宽度在图上均已扩大。在图上只能测其长度，不能测其宽度。
1.3.3 地图符号设计方法（熟悉）
地图用符号表示制图对象的位置、类别、级别及各种不同的含义，因此，设计符号时要使
其保持一定的差别。地图符号之间的差别通过改变六个图形变量中的一个或多个或全部来实现。通过它们构成符号的形态、尺寸、颜色变化。
形态变化：主要用于点状和线状符号设计，由不同的图形及其方向变异来实现。它只反映制图对象间质的差别，不反映数量关系。
尺寸变化：在符号设计中具有广泛的用途，用于表达点状符号的各种数量关系；
颜色变化：通过改变色相、亮度和饱和度来实现，密度变量也可以造成颜色上的差异。《地图学》P121
要从地图的整体要求出发，考虑各种因素，确定每个符号的形象及其在系统中的地位。设计地图符号时，必须考虑的因素包括：地图内容、资料特点、地图的使用要求、所需的感受水平、视觉变量、视力及视觉感受规律、技术和成本因素、传统习惯与标准。
为了描述多种多样的制图对象，地图符号的图像特点有很大差别，但作为地图上的基本元素，承担载负和传递信息的供暖，它们应具备一些共同的基本条件，满足作为符号的基本要求。这些要求包括：图案化、象征性、清晰性、系统性、适应性和生产可行性。
符号设计首先应从地图使用要求出发，对地图基本内容机器地图资料进行全面的分析研究，拟定分类分级原则；其次是确定各项内容在地图整体结构中的地位，并据以排定他们所应有的感受水平；然后选择适当的视觉变量及变量组合方案。进入具体设计阶段，要选择每个符号的形象素材，在这个素材的基础上，概括抽象形成具体的图案符号。初步设计往往不一定十分理想，因而常常需要经过局部的试验和分析评价，作为反馈信息重新对符号进行修改。在这个主要的设计过程中，还要同时考虑上述各种有关的因素。
1.4 地图分幅与编号(详见《地图学》p11。)
1.4.1 地图分幅和编号的方法和原则（掌握）
方法和原则：为了保管和使用方便，我国对每一种基本比例尺地形图的图廓大小都做了规定，每一幅地形图给出了相应的号码标志，这就是地形图的分幅与编号。地形图分幅有两种方法：一是矩形分幅，一是经纬线分幅，我国采用经纬线分幅。
1：100万地形图的分幅和编号是国际上统一规定的，从赤道起向两极纬差每4o为一列，将南北半球分别分成22列，依次以字母A、B、C、D……V表示；由经度180o起，从西向东，每经差6o为一行，将全球分成60行，依次用数字1、2、3、4……60表示，采用“横列号－行号”编号表示。
方法：分幅方法有矩形分幅及经纬线分幅。
矩形分幅：每幅地图的图廓都是一个矩形，相邻图符以直线划分（有拼接和不拼接两种），
主要用于挂图、地图集和专题图。
?优点：结合紧密，便于拼接；
?印刷面积相对平衡，且充分利用版面；
?可以有意避开重要地物地貌，保持其完整性。
?缺点：整个制图区域只能一次投影制成；
?图符的地理位置不易精确描述。
经纬线分幅：地图图廓由经纬线构成的分幅方法。
?优点：每个图符都有明确的地理位置概念，因此适用于很大的范围的地图分幅；
?缺点：经纬线被描写为曲线时，图符拼接不方便；
?随着纬度的升高，相同经纬差限定的面积不断缩小，图符面积不断变小，不利于纸
张和印刷的版面，在高纬度采用合幅的方式解决此问题，但是又会影响分幅的系统性。
?经纬线分幅还经常破坏重要的物体，如大型城市的完整性。
编号方法：
自然序数编号法：将分幅地图按自然序数编号
行列式编号法：将制图区域划分为若干行和列，并相应按数字或字母编上号码。
行列-自然序数编号法：行列式和自然序数相结合的方法，在行列式编号的基础上用自然序数或字母详细划分的较大比例尺地图的代码，两者结合构成分幅编号。世界各国的地形图多采用这种方式编号。
1.4.2 国家基本比例尺地图的分幅与编号（熟悉）(详见《地图设计与编绘》P16。)
我国国家基本地形图的投影，除其中的1∶100万地形图采用边纬与中纬变形绝对值相等的双标准纬线等角圆锥投影外，其余大中比例尺地形图一律采用高斯—克吕格投影。
国家基本地形图的比例尺系统，各国不尽一致。我国采用的是1：1万、1∶2.5万、1∶5万、l∶10万、1∶25万（原为1∶20万）、1∶50万、1∶100万等七种比例尺。为便于印刷、贮存，检索和使用，国家基本地形图采取按规定的经差和纬差分幅并分别给予代号。我国从1∶1万至1∶50万六种基本比例尺地形图，都是以1∶100万国际标准图幅为基础进行分幅、编号的。
1∶100万图幅按纬差4°，经差6°划分。即从赤道算起，向两极每纬差4°为一列，依次用拉丁字母A、B、C、……V表示；从经度180°线算起，自西向东每经差6°为一行，依次用
1、2、3……60表示。
一个1∶100万图幅包含四幅1∶50万图幅范围，1∶50万图幅的编号是在1∶100万图幅编号后面分别加上A、B、C、D，如J—50—A。
一个1∶50万图幅包含四幅1∶25万图幅范围，1∶25万图幅的编号是在1∶100万图幅编号后面分别加上〔1〕、〔2〕、〔3〕、……〔16〕，如J—50—〔8〕。
一个l∶25万图幅包含九个1∶10万图幅范围，1∶10万图幅的编号是在1∶100万图幅编号后面分别加上1、2、3、……144，如J—50—5。
一个1∶10万图幅包含四个1∶5万图幅范围，1∶5万图幅的编号是在1∶10万图幅编号后面分别加上A、B、C、D，如J—50—5—B。
一个1∶5万图幅包含四个1∶2.5万图幅范围，1∶2.5万图幅的编号是在1∶5万图幅编号后面分别加上1、2、3、4，如J—50—5—B—2。
一个1∶2.5万图幅范围包含四个1∶1万图幅范围，1∶1万图幅的编号是在1∶10万图幅编号后面分别加上（1）、（2）、（3）、……（64），如J—50—5—（15）。
编号方法：
●1：100w地形图的图号是由该图所在的行号（字符码）和列号（数字码）组合而成，如北
京所在的1：100w地形图编号为J50。
●1：50w～1：5000地形图的编号由五个元素，10位码组成。均以1：100w地形图编号为基
础，采用行列－自然序数编号方法，将1：100w地形图按所含各比例尺地形图的经差和纬差划分成若干的行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字编号。表示图幅编号的行列代码均采用三位数字表示（不足三位前面补0），取行号在前、列号在后的排列形式标记，加在1：100w图符的图号之后。
××××××××××
1：100行号数字码
1：100w列号数字码
比例尺代码
图符行号数字码
图符列号数字码
如：J50G093044，代表北京所在的1：100w 区域（J50）的 1：1w比例尺（G）的93行，4列所在的区域。
1.5 地图编绘
1.5.1 地形图编绘（掌握）
各种不同比例尺地形图是通过实测和编绘得到的。将较大比例尺的地形图的内容进行综合取舍，编制成较小比例尺地形图的工作称为编绘。
首先进行搜集资料，分析制图区域的地理特征，制定编绘技术设计书等准备工作。
然后根据设计要求，展绘地形图的数字基础，拼贴资料制成编绘底图，在底图上再进行要素的综合取舍，制成主次分明、清晰易读、符合需要的编绘原图。对缩小一倍的大比例尺地形图，可以经编绘直接缩制使用。编绘时使用缩小的地形图作为底图，将公路、水系、管线等专题资料，按照关系位置展绘在底图上，如突出某个专题，可编制成专题图。按照行政区划或专题范围，可将地形图和专题图综合编制成图册或图集。
《地图设计与编绘》P227普通地图的原图编绘
分类：地图的编绘分为线划编绘原图和彩色编绘原图。前者只注重线划的位置和图形，后者同时要注重色彩。普通的地图和类似的专题图只做线划编绘原图，大部分专题图应该制作彩色编绘原图，色彩在规范中已经作为国标规定下来。
普通地图的原图编绘流程：
1、准备工作：业务准备：学习编辑文件、制作编绘草图和样图；作业条件准备：图版、
地图资料加工、展绘数学基础、转绘内容等。
2、按顺序编绘各类要素：精度高的、轮廓固定性强的，能对其它要素起到控制和定位作
用的重要内容先绘，其绘图作业对其它要素有破坏作用的先绘（如普染色）。
大中比例尺地图，各要素编绘的顺序如下：
1、水域和森林普然
2、内图廓线
3、控制点和方位标
4、海岸和陆地水系
5、居民地
6、道路网
7、陆地地貌
8、海底地貌及海洋航线
9、境界
10、土质、植被
11、其它标志
12、注
13、坐标线及图外整饰
编写图历薄：图历薄是编图的技术档案，它记载整个作业过程的情况，应和编绘原图一起存档。
另外可参考《地图设计与编绘》P230原图编绘工艺中普通地图的原图编绘工艺。
1.5.2 专题图编绘（了解）
⑴《地图设计与编绘》P229 专题地图的原图编绘
⑵《地图设计与编绘》P232专题地图的原图编绘工艺
1.5.3 数字地图编绘（熟悉）
《地图学》P331 数字地图的原图编绘
数字地图的原图编绘过程同使用的设备和软件、数据源的类型及输出的目的性等条件有关。一般分为数据采集、数学基础建立、数据处理、比例尺变换、数据组织、地图符号库的建立和地图输出等步骤。
1.6 地图设计与编制（掌握）
1.6.1 地图设计的基本内容《地图设计与编绘》P190(掌握)
1)地图设计：是对新编地图的规划，它的主要任务包括：确定地图生产的规划与组织、根据
使用地图的要求确定地图内容、各种地理现象和物体在地图上的表示方法和使用符号的设计、制图资料的选择、分析和加工、制图数据的处理，制图综合原则和指标的确定，地图的数学基础设计，图面设计和整饰设计等。它的最终成果是地图设计书。
2)地图编辑：为了能使所有参加地图编制的人员按照统一的目标充分协调的工作，就产生了
对制图生产的规划与组织的问题，这些工作称为地图编辑。根据阶段性，编辑工作可以分为：编辑准备工作（地图设计）、编绘过程中的编辑工作、出版准备阶段的编辑工作、地图出版阶段和出版后的编辑工作。
3)地图编辑具体内容包括：
根据上级下达任务，研究并提交计划和组织措施方案，其中包括制图所需人力、物力和时间等；
●研究制图资料和制图区域，保证把最好的资料用于制图；
●选择何时的制图工艺；
●完成地图的设计；
●领导地图的编绘和出版准备；
●各阶段的成品检查，协助印刷厂的工艺员完成制印工作设计；
●搜集对地图作品的意见，编写科学技术总结，提出地图再版时的改进建议。
1.6.2 技术要求(掌握)
地图设计与编辑的技术要求：
为保证在全国范围内地图内容、综合质量、表现形式等的统一，依靠各制图机构分别拟定的编辑文件是做不到的。所以地图编制中普遍采用两级设计的方法：
●由国家测绘主管部门拟定对地图各方面统一要求的总大纲――编绘规范，
●在编绘规范的指导下针对具体的地区由地方制图机构的编辑设计局部大纲――编辑计划。
编绘规范主要包括的内容：总则、编辑准备工作、地图内容各要素的编绘、印刷原图的制作、附录。
1.6.3 作业流程(掌握)
《地图设计与编绘》P230普通地图的原图编绘工艺。
《地图设计与编绘》P232专题地图的原图编绘工艺。
不论哪种制图方法，就地图常规编制的总过程而言，一般都包括地图设计与编辑准备阶段，地图编稿与编绘阶段，地图整饰阶段，地图制印阶段。
1) 地图设计与编辑准备阶段
主要完成地图设计和地图正式编绘前的各项准备工作。一般包括根据制图的目的任务和用途，确定地图的选题、内容、指标和地图比例尺与地图投影；搜集、分析编图资料；了解熟悉制图区域或制图对象的特点和分布规律；选择表示方法和拟订图例符号；确定制图综合的原则要求与编绘工艺。对于专题地图，还要提出底图编绘的要求和专题内容分类、分级的原则并确定编稿方式。最后写出地图编制设计文件——编图大纲或地图编制设计书，并制订完成地图编制的具体工作计划。
2) 地图编稿与编绘阶段
主要完成地图的编稿和编绘工作。一般包括资料处理，展绘数学基础，进行地图内容的转绘和编绘。在编绘过程中要进行地图概括(制图综合)，即进行地图内容的取舍和概括。当然在编辑准备阶段的分类分级与图例拟订也包
括一定的地图概括，但在地图编绘阶地图概括段贯彻始终。地图编绘是一种创造性的工作，编绘阶段的最终成果是编绘原图。所谓编绘原图就是按编图大纲或制图规范完成的，在地图内容、制图精度等方面都符合定稿要求的正式地图。对于专题地图，往往在地图正式编绘前由专业人员编出作者原图（作者草图）然后再由制图人员编辑加工，完成正式的编绘原图。
3) 地图整饰阶段
主要根据地图制印要求完成印刷前的各项准备工作。包括按照印刷制版要求进行线划与符号清绘（或刻绘）、剪贴注记，完成印刷原图（出版原图）的线划版、注记版。同时制作彩色样图及分色参考图等。
4) 地图制印阶段
主要完成地图制版印刷工作。包括出版原图的复照或翻版，分版分涂，制版打样，上机胶印、装帧等。
1.7 地理底图的设计与编制（熟悉）
1.7.1 基本方法
1.7.2 技术要求
1.8 普通地图和专题地图内容、表达方法（了解）
1.8.1 普通地图内容的表示方法《地图学》P127
普通地图由数学要素、地理要素和辅助要素三大部分构成。其中，地理要素是地图的主题，主要分为自然要素和人文要素，自然要素主要包括水系、地貌、土质植被等内容，认为要素主
要包括独立地物、居民地、交通网、政治行政境界等内容。数学要素有比例尺、坐标网、控制点、定向、分幅编号，辅助要素有说明性内容和工具性内容。
1.8.2 专题地图内容的表示方法《地图学》P145
专题地图反映的内容广泛多样，不仅涉及自然界和人类社会的各个方面，而且反映其时空的特征，反映其数量和质量的特征及各现象间的联系。
专题地图内容的表示方法并不像普通地图那样以内容要素为转移，而是以反映对象的空间分布特征和时间分布特征为转移。一般来说，专题地图内容通常有十种基本的表示方法。（1）定点符号法，（2）线状符号法，（3）范围法，（4）质底法，（5）等值线法，
（6）定位图表法，（7）点数法，（8）运动线法，（9）分级统计图法，（10）分区统计图表法。
1.9 基于地图数据库的地图生产技术和流程（熟悉）
《地图设计与编绘》P235页
在计算机制图的条件下，不再有地图原图编绘和地图出版准备的严格界限。
在全数字化的地图制图系统中，根据地图设计书的要求，从地图数据库中根据特征码（或位置检索）提取所需要的数据并建立新的数据文件，供数据处理使用。
制图数据处理包括地图投影和地图比例尺变换，制图数据的分离和组合，地图的图幅拼接，数学基础建立和制图综合等。相当于常规制图中的展绘数学基础、转绘地图内容和制图综合的处理。
在制图数据处理过程中，制图数据在计算机中以数字的形式运作，这样的地图是不可视的，必需将数字地图符号化。经过计算机处理后得到的符合编图目的的带有绘图指令的图形信息（绘图文件），它可以驱动绘图装置，根据绘图指令从符号库中选配符号，得到可视化的地图（模拟地图），这个过程称为图形输出。相当于常规制图中的出版准备过程。图形输出可以吧地图图形输出到屏幕上，也可以用彩色的喷墨绘图机打印出来供审效使用，待检查修改后直接输出分色胶片，完成出版原图制作和分色的工作。
1.10 “4D”产品（了解）
数字地图是存储在计算机的硬盘、软盘、光盘或磁带等介质上的，地图内容是通过数字来表示的，需要通过专用的计算机软件对这些数字进行显示、读取、检索、分析。
1）数字栅格地图(DRG)是纸质地图的栅格数字化产品。每幅图经扫描、集合纠正、图幅处理与数据的压缩处理，形成在内容、精度和色彩上与地图保持一致的栅格文件。
2）数字线划地图（DLG）是以矢量数据格式形成的数字地图。这种地图能进行空间信息的分层与叠加，提取属性数据，根据矢量对象查询属性或根据属性查询矢量对象，数据易于更新与编辑和创建专题属性和绘制专题地图等。
3）数字高程模型（DEM）是区域地面高程的数字表示，是建立在地图投影平面上规则格网点的平面坐标（x,y）及其高程（z）数据集，是地理信息系统赖以进行分析的核心数据系统。DEM的水平间隔可随地貌类型的不同而改变，根据不同的高程精度，可分为不同等级产品。目前，世界主要发达国家纷纷建立了覆盖本国的数字高程模型系
4）数字正射影像（DOM）是利用数字高程模型对扫描处理的数字化的航空相片或遥感图像（单色或彩色），经逐个像元纠正，再进行影像镶嵌，根据图幅范围剪彩生成的影像数据。一般带有公里格网、图廓整饰和注记的平面图。
1.11 国家基本地图类型与应用特点（熟悉）
传统概念上的地图是按照一定数学法则，用规定的图式符号和颜色，把地球表面的自然和社会现象，有选择地缩绘在平面图纸上的图。如普通地图、专题地图、各种比例尺地形图、影像地图、立体地图等。现代地图已出现有缩微地图、数字地图、电子地图、全息像片等新品种。
国家基本地形图即国家基本比例尺地形图，简称国家基本图。它是根据国家颁布的统一测量规范、图式和比例尺系列测绘或编绘而成的地形图，是国家经济建设、国防建设和军队作战的基本用图，也是编制其它地图的基础。各国的地形图比例尺系列不尽一致，我国规定1:1万、1：2.5万、1:5万、1:10万、1:20万(现已为1:25万) 、1:50万、1:100万七种比例尺地形图为国家基本比例尺地形图。其测制精度和成图数量、质量和速度是衡量一个国家测绘科学技术发展水平的重要标志之一。
1.12 熟悉国家基本比例尺的划分（熟悉）
我国规定1：5千、1:1万、1：2.5万、1:5万、1:10万、1:25万（原来是1：20万）、1:50万、1:100万共8种比例尺地形图为国家基本比例尺地形图，都是由指定的国家机构和其他公共事业部门按照同意规格测制和编制的。其中，1：5万及更小比例尺的地图布满整个国土，1：2.5万地图覆盖发达地区，1：1万及更大比例尺地图则分布在重点地区。
二、地理信息工程
2.1 地理信息的基本概念
2.1.1 地理信息的定义和特点（掌握）
地理信息是有关地理实体的性质、特征和运动状态的表征和一切有用的知识，它是对地理
数据的解释。在地理信息中，其位置是通过坐标进行标识的，这是地理信息区别于其它类型信息的最显著的标志。地理信息具有空间特征、属性特征、时间特征。
2.1.2 地理信息源的种类（掌握）
●测量：控制点数据、大地参考系、被测量点的坐标数据
●遥感：各种分辨率的遥感图像
●GPS：接收点的空间坐标数据
●统计数据
●历史资料
●业务数据
●实地调查
《地理信息系统原理、方法和应用》P35
数据源可以分为原始数据（第一手数据）和经过处理加工后的数据（第二手数据），又可将数据源分为非电子数据和电子数据两类。大多数GIS中的数据是第二手数据，当然它们都是电子数据。第二手数据主要包括地图、图书和图像等。如下表：
2.2 地理信息与地理信息工程的关系（熟悉）
信息是指主体（人、生物或机器）与外部客体（环境、其他人、生物或机器）之间相互联系的一种形式，是主体和客体之间的一切有用的消息或知识，是表征事务特征的一种普遍形式。地理信息是有关地理实体的性质、特征和运动状态的表征和一切有用的知识。在地理信息中，其位置是通过数据进行标识的，是地理信息区别于其它类型信息的最显著的标志。地理信息具有区域性、多维结构特性和动态变化的特性。
地理信息工程是研究利用图形科学地、抽象概括地反映自然界和人类社会各种现象的空间
分布、相互联系、空间关系及其动态变化,并对空间地理环境信息进行获取、智能抽象、存储、管理、分析、处理和可视化,建立相应的空间信息系统,以图形和影像方式传输空间地理环境信息的科学。目前,以地理空间信息数据库、计算机地图制图、地理信息系统和计算机网络技术为主体的数字化地图制图,已经取代了传统手工地图制图,并正向以地理空间信息综合服务为核心的信息化地图制图与地理信息工程转变,地理空间信息获取的天、空、地一体化、信息处理的智能化、信息服务的网络化正在成为信息时代地图制图学与地理信息工程学科的新特征。
边馥苓《地理信息系统原理和方法》P229
地理信息工程是应用系统原理和方法，针对特定的实际应用目的和要求，统筹设计、优化、建设、评价、维护实用GIS系统的全部过程和步骤的统称。
GIS工程具有一定的广泛性，是系统原理和方法在GIS工程建设领域内的具体应用。
GIS工程又具有相对的针对性，总是面向具体的应用而存在，它伴随着用户的背景、要求、能力、用途等诸多因素而发生变化。
GIS工程中设计因子众多，概括而言，可以分为硬件、软件、数据和人。其中，数据是GIS 系统的“血液”，是系统保持运作、效益、价值的介质。
《地理信息系统基础》P33
地理空间数据是GIS的血液，实际上整个GIS都是围绕空间数据的采集、加工、存储、分析和表现展开的。空间数据源、空间数据的采集手段、生产工艺、数据的质量都直接影响到GIS 应用的潜力、成本和效率。
2.3 地理信息工程与地理信息系统或地理信息产业的关系（熟悉）
随着国家信息化建设和社会信息化的需求，地理信息数据的获取、采集、处理、加工与应用及其技术形成了具有巨大潜力的新兴市场;国家地理空间信息技术建设与应用的整体环境正在经济全球化的形势推动下发生着新的变化，从而也对地理空间信息技术的深人推广提出了进一步的要求，那就是:需要面向网络化、定量化的集成，将地理空间信息与人文、经济等多领域和多时间尺度的信息相结合，针对各企业或部门的实际需求制定并实施新型的“数字化”解决方案，将计算机与数字通信网络为主的数字化、网络化、智能化、可视化技术由传统的信息载体向数字载体转变，使数字化信息通过通信网络畅通无阻地流动，为社会各领域所广泛应用。
为了能够在社会发展的新时期从容应对技术上带来的新机遇与新挑战，推动地理空间信息
领域的科技创新和向现实生产力的转化，顺应以市场为导向、以企业为创新主体的时代要求，地理信息产业应运而生。
一方面,除了地图投影、地图综合和地图符号等传统理论外,地图制图学与地理信息工程科学又增加了地图空间认知理论、地理信息传输理论、地图视觉感受理论、地图模型理论、地理空间信息语言学理论、地学信息图谱理论、空间数据的不确定性理论等现代理论,理论体系正在逐步形成。
地图制图学与地理信息工程学科的发展还不能满足数字社会建设的要求。数字社会是一个广义的概念,包括数字地球、数字中国、数字省(自治区、直辖市)、数字城市、数字海洋、数字江河等等。怎样为数字地市的信息基础设施建设提供空间数据与技术支撑,怎样为城市各领域应用系统提供GIS、MIS和OA集成的软件支撑,怎样为电子政务、电子商务与现代物流、数字企业和数字社区提供不同的空间信息共享平台,等等,这些都是地图制图学与地理信息工程学科在新时期面临的挑战和机遇。
边馥苓《地理信息系统原理和方法》P230
GIS的产业化发展对GIS工程的思想理论基础提出了迫切的要求。
“测绘发展战略研究”：
地理信息产业是指采用地理信息技术对地理信息资源进行生产、开发、服务等全部经营活动，以及涉及这些活动的各种设备、技术、产品和服务的企业集合体。地理信息产业是市场经济条件下测绘业务主体多元化、“3S”技术产业化以及地理信息资源开发利用社会化的产物。地理信息产业是技术密集型产业，涉及地理信息相关的硬件设备制造、软件和系统开发、数据与产品生产、系统集成以及信息与技术服务等方面。地理信息产业可以细分为测量业、地图出版业、导航定位业、遥感业、地理信息系统业等几大产业分支，每个产业分支又都包括技术市场、产品市场、咨询市场等细分市场。
李德仁：
地理信息，由于它具有区域性、多维性和时序性，是人类生存和社会活动中连接各种信息、形成在空间和时间上连续分布的综合信息的基础。它既具有社会公益性，又具有市场价值，是我国解决人口、资源、环境和灾害等重大社会持续发展面临的问题的基本信息手段。
地理信息系统是一种特定的空间信息系统。它是由计算机硬软件、空间数据库、数据输入、输出、转换和通讯设备等组成的计算机系统，用来采集、量测、分析、存储、管理、显示、传播和应用与地理和空间分布有关的数据和信息。
随着我国在计算机科学、空间科学方面的发展和地学各类专业走向数字化和信息化，我国地理信息产业正在迅速形成。
地理信息产业的支柱主要是地理信息系统、遥感与全球定位系统。地理信息系统、遥感与全球定位系统技术的发展与广泛应用，推动着地理信息产业的发展。
2.4 空间数据与属性数据（掌握）
空间数据是指以地球表面空间位置为参照的自然、社会和人文经济景观数据，可以是图形、图像、文字、表格和数字等。它是由系统的建立者通过数字化仪、扫描仪、键盘、磁带机或其它系统通讯输入GIS，是GIS所表达的现实世界经过模型抽象的实质性内容。
空间数据主要包括：
1)某个已知坐标系中的位置：即几何坐标，标识地理景观在自然界或包含某个区域的地图
中的空间位置，如经纬度、平面直角坐标、极坐标等。
2)实体间的空间关系：实体间的空间关系通常包括：度量关系，如两个地物之间的距离远
近；延伸关系，定义了两个地物之间的方位；拓扑关系，定义了地物之间连通、邻接等关系。
3)与几何位置无关的属性：即通常所说的非几何属性或者简称属性，是与地理实体相联系
的地理变量或地理意义。属性分为定性和定量两种，前者包括名称、类型、特性等，后者包括数量和等级。非几何属性一般是经过抽象的概念，通过分类、命名、量算、统计得到。
空间数据一般具有三个基本特征：
1)空间特征：即定位数据，表示现象的空间位置，一般以坐标数据表示。
2)属性特征，即非定位数据，表示实际现象或特征。
3)时间特征，即时间尺度，指现象或物体随时间的变化，其变化的周期有超短期的，短期
的，中期的，长期的等等。
属性数据，亦称为统计数据或专题数据，是对目标的空间特征以外的目标特征的详细描述。属性数据包含了对目标类型的描述和目标的具体说明与描述。
2.5 空间数据的获取方法与手段（掌握）
（1）野外数据采集。对于大比例尺的城市地理信息系统而言，野外数据采集可能是一个主要手段。主要包括平板测量、全站仪（电子平板）测量、GPS测量。
（2）地图数字化。地图数字化仍然是GIS中获取空间数据的主要手段，因为它最简便、效率最高，但是它的精度比野外测量差。地图数字化有两种作业方式：数字化仪的手扶跟踪数据化和地图扫描数字化。
（3）摄影测量。摄影测量在我国基本比例尺测图生产中起了关键作用，我国绝大部分1：1万和1：5万基本比例尺地形图使用摄影测量方法。包括解析摄影测量和数字摄影测量。
（4）遥感图形处理。
（5）空间数据转换。随着地理信息系统的普及应用，许多单位存在大量已经数字化的空间数据，为使数据物尽其用，以提高数据获取和数据生产的效益，空间数据转换作为空间数据获取的手段之一，在现代GIS的建设中起越来越重要的作用。
2.6 空间数据质量（熟悉）《地理信息系统原理、方法和应用》P97
空间数据质量是地理信息系统中一个极为重要的因素，数据质量决定着整个系统分析质量以及整个应用的成败。空间数据质量有下面几个概念：
1)准确性：即一个记录值（测量或观察值）与它的真实值之间的接近程度。
2)精度：即对现象描述的详细程度
3)空间分辨率：分辨率是两个可测量数值之间最小的可辨别的差异。空间分辨率可以看
作记录变化的最小距离。
4)比例尺：比例尺是地图上一个记录的距离和它所表现的“真实世界的”距离之间的一
个比例。
5)误差：对一个记录的测量与它的事实之间的准确性差异。
6)不确定性：包含空间位置不确定性、属性不确定性、时域不确定性、逻辑的不一致性
和数据的不完整性。空间位置不确定性是某一个被描述物体与其地面上真实物体位置
上的差别；属性不确定性是指被描述的属性与其真实的属性之差别；时域不确定性是
指时间描述上的差错；逻辑不一致性指数据结构内部的不一致性；数据的不完整性指
没有尽可能完全地表达该物体。
空间数据质量问题的来源：
1)空间现象自身存在着不稳定：自身存在的不稳定性包括空间特征和过程在空间、专题
和时间内容上的不确定性。
2)空间现象的表达：数据采集中的测量方法以及量测精度的选择等受到人类自身的认识
和表达的影响，对于数据会出现误差。
3)空间数据处理中的误差：投影变换、地图数字化和扫描后的矢量化处理、数据格式转
换、数据抽象、建立拓扑关系、与主控数据层的匹配、数据叠加操作和更新、数据集成处理、数据的可视化表达、数据处理过程中的误差的传递和扩散等产生的误差。
空间数据的误差分析：
误差类型分为逻辑误差、几何误差、属性误差和时间误差。其中几何误差包括点误差和线误差。
空间数据质量控制常见的方法有：
1)传统的手工方法
2)元数据方法
3)地理相关法
另见《地理信息系统基础》P60。
2.7 空间数据库
2.7.1 空间数据库结构与功能（掌握）
《地理信息系统原理、方法和应用》P134（李柄生，不确定）
数据库就是为一定目的服务，以特定的数据存储的相关联的数据集合，它是数据管理的高级阶段，是从文件管理系统发展而来的。空间数据库是某一区域内关于一定地理要素特征的数据集合。空间数据库与一般数据库相比，具有以下特点：
●数据量特别大
●不仅有地理要素的属性数据，还有大量的空间数据
●数据应用广泛
●空间数据库中的数据组织一般可以分为四级：数据项、记录、文件和数据库
●数据项：数据项是可以定义数据的最小单位，也叫元素、基本项、字段等。数据项与
现实世界实体的属性相对应，数据项有一定的取值范围，称为域。
●记录：记录是由若干相关联的数据项组成，是处理和存储信息的基本单位，是关于一
个实体的数据总和，构成该记录的数据项表示实体的若干属性。
●文件：文件是一给定类型的记录的全部具体值的集合，文件用文件名称标识，文件根
据记录的组织方式和存取方法可以分为：顺序文件、索引文件、直接文件和倒排文件等。
●数据库：数据库是具有特定联系的数据的集合，也可以看成是具有特定联系的多种类
型的记录的集合。
空间数据库中的内部数据结构是指适合计算机系统存储、管理和处理的地学图形的逻辑结构，是地理实体的空间排列方式和相互关系的抽象描述。空间数据库数据结构基本分为两大类：矢量结构和栅格结构。
在矢量结构中，现实世界的要素位置和范围可以采用点、线或面表达，与它们在地图上表示类似，每一个实体的位置是用它们在坐标参考系统中的空间位置定义。地图空间中的每一位置都有唯一的坐标值。
ARCGIS 专题地图设计(DOC)
实验五专题地图设计 一、实验目的 (1)掌握ArcMap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性 信息以直观的方式表现为专题地图。 (2)使用ArcMap Layout（布局）界面制作专题地图的基本操作。 (3)了解如何将各种地图元素添加到地图版面中生成美观的地图设计。 二、实验准备 实验数据： 图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软件准备： ArcGIS Desktop ---ArcMap 三、实验内容及步骤 第1步渲染图层要素－唯一值符号 在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏] 加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到下，名称为：ChinaMap 在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。
点击[符号]列，然后选择[全部符号属性]命令。
在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色]： 点击[显示-Display]选项页，将图层透明度设置为：[50%]:
现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层） 关闭并移除图层：[Hillshade_10k] 显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按钮（如下图1） 在[ 符号选择器]对话框中选择一种线状符号（如下图所示）
基于ARCGIS的专题地图制作
专题地图 《基于ARCGIS绘制专题地图》 学院：城市与环境科学学院 专业：地理科学专业 姓名：王从洋 学号:1251410022 日期：2012年2月21日
基于ARCGIS绘制专题地图 -----全国各省区1997——2000年GDP增长状况图 摘要：ArcGIS是一个能够输入、贮存、处理、分析和显示立体数据的计算机系统，它具有强大的图形、图像和数据处理功能，现已广泛地应用在地图编制中。ArcGIS专题图制作是将各种专题数据图形化，在地图上直观、快捷、方便地显示出来，也就是利用属性表中一列或多列数据编制专题地图的方法。本文以ArcGIS制作全国个省市GDP增长状况专题地图为例，详细阐述了使用ArcGIS专题地图的制作的流程和步骤。 关键词ArcGIS;专题地图;GDP增长状况 专题地图是突出、完善地显示一种或几种特定要素,而使地图内容、用途成为专题化的地图。它由底图要素和专题要素组成。与普通地图相比,专题地图只将某一种或几种相关联的要素特别完备而详尽地显示。其他要素则较为次要地显示,甚至某些要素根本不予表示。在专题图上不仅可以表示现象的现状及其分布,而且能表示出现象的发展动态和发展规律,为行业规划、设计和决策提供有关的科学依据[1]。 基于A rcG IS专题图制作是将GDP增长状况专题数据图形化,在地图上直观、快捷、方便地显示出来,也就是利用属性表中一列或多列数据编制专题地图的方法[2]。可以理解为用不同的颜色来区分不同大小或不同性质的属性数据,用符号大小反映数值大小,用点的疏密表达数值大小,用直方图、饼图显示数据等。 1.A rcG IS Desktop9.2软件概述 A rcGIS Desktop9.2是美国环境系统研究所在Arc-G IS Desktop8.3基础上开发的新一代G IS软件,是世界上应用广泛的G IS软件之一。A rcG IS桌面产品是一系列整合的应用程序的总称,包括ArcCatalog,A rcMap,A rcG lobe,A rcToo lbox。可以实现制图、地理分析、数据编辑、数据管理、可视化和空间处理等GIS任务 2.专题地图制作步骤 2.1数据准备 数据图层：省会城市、国界线、线状省界、主要公路、省级行政区[3] 2.2步骤
地图制图综合实习报告
前言 经过了大学三年的不断学习、积极探索，对于地理信息系统专业有了更全面的了解，在此期间，在理论学习的基础上也进行了很多学科的单独实习以及综合实习，此次实习结束我们将正式结束大三生活，面临大四的考研与就业，这次实习对于我们来说更显得尤为珍贵。 尽管我们的知识体系还很鄙陋，尽管我们的专业技术少之又少，尽管我们还有很多的不知道，但是相信，通过此次实习，我们一定能够收获更多的知识、技术和能力。 大学匆匆，四分之三已逝，天下无不散之筵席，我们更珍惜同学之间的友谊。通过此次实习，希望能够磨练我们的团队合作精神，继续发扬互 帮互助的优良传统，加深同学之间的情谊。 今天的辛勤与汗水一定会换来美好的明天，我们坚信！ 目 录 前言 .......................................... 错误!未指定书签。 院 （系）： 资源环境学院 组 长： 徐晓霞 组 员： 吴健利 姚亚庆 杨勇帅 方洋 覃进明 赵凯 左石 指导教师： 刘梦云 杨香云 张宝利 2009级地信专业 地图制图综合实习报告
一、实习目的.................................. 错误!未指定书签。 二、实习时间及地点............................ 错误!未指定书签。 三、实习相关人员及材料........................ 错误!未指定书签。 四、实习相关内容.............................. 错误!未指定书签。 （一）实习任务............................ 错误!未指定书签。 （二）实习方式............................ 错误!未指定书签。 （三）任务分工............................ 错误!未指定书签。 五、实习内容及步骤............................ 错误!未指定书签。 （一）杨陵区地形图的制作.................. 错误!未指定书签。 （二）杨陵区土地利用现状图................ 错误!未指定书签。 （三）杨陵区土地利用现状评价图............ 错误!未指定书签。 （四）杨陵区城市扩展图.................... 错误!未指定书签。 （五）杨凌区旅游图........................ 错误!未指定书签。 （六）数字地图制图........................ 错误!未指定书签。 六、实习总结.................................. 错误!未指定书签。 七、实习感想.................................. 错误!未指定书签。 八、实习成果图................................ 错误!未指定书签。 一、实习目的 地图学学科体系是地理信息系统的重要分支，地图制图是地理信息的主要资料和数据来源，作为一名地理信息系统专业的学生，地图制图是必须掌握的基本技能，是相关行业的基础和关键。通过本次实习，希望能
MAPGIS67教程(制图详细步骤讲解)
第1章概述与安装 1.1 概述 MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。 MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。 1.2安装 1）系统要求： 硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器； 操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统； 输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪； 输出设备：本单位主要使用的是Canon—IPF700型出图打印机。 2) 硬件的安装： MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。 3）软件的安装： MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装； 对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。 从上述组件中选择实际运用中需要的选项，根据提示即可完成安装。

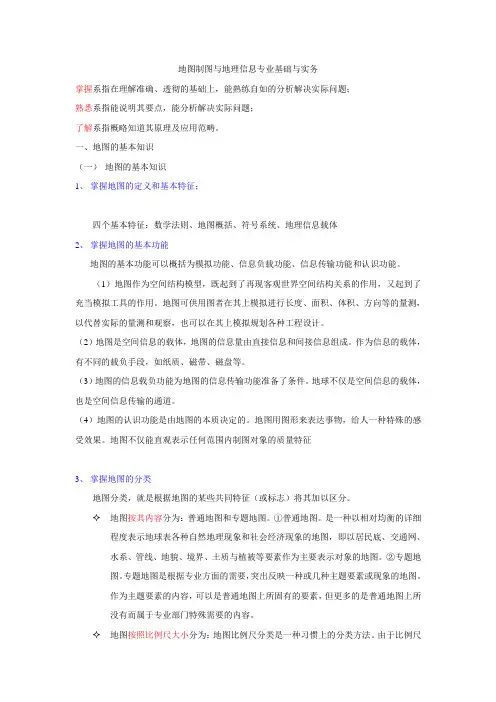

地图制图与地理信息专业基础与实务(中级)考试大纲知识点总结
第一部分专业基础知识 一、地图制图 （一）地图的基本知识 1、掌握地图的定义和基本特征 地图是按照一定的数学法则、运用制图综合理论、应用地图符号系统，将地球表面缩绘于平面上，以达到反映各种自然和社会现象的空间分布、组合、联系、变化和发展的图件。 四个基本特征：数学法则、地图概括、符号系统、地理信息载体。 2、掌握地图的基本功能 地图功能定义：地图效能与作用的抽象概括。包括信息传输功能、信息载负功能、模拟功能与认知功能等。 地图信息传输功能：地图是空间信息的图形传递形式，是信息传输工具之一。编图者须充分掌握原始信息，研究制图对象，结合用图要求，合理使用地图语言，将信息准确地传递给用图者。用图者须熟悉地图语言，深入阅读分析地图信息，形成对制图对象正确而深刻的认识。 地图信息载负功能：地图是信息的载体，可容纳大量信息。 地图模拟功能：地图作为再现客观世界的形象符号模型，不仅能反映制图对象空间结构特征，还可反映时间系列的变化，并可根据需要，通过建立数学模式、图形数字化与数字模型，经计算机处理完成各种评价、预测、规划与决策。 地图认识功能：包括通过图解分析可获取制图对象空间结构与时间过程变化的认识；
通过地图量算分析可获得制图对象的各种数量指标；通过数理统计分析可获得制图对象的各种变量及其变化规律；通过地图上相应要素的对比分析可认识各现象之间的相互联系；通过不同时期地图的对比分析，可认识制图对象的演变和发展。发挥地图认识功能，就要充分发挥地图在分析规律、综合评价、预测预报、决策对策、规划设计、指挥管理中的作用。 3、掌握地图的分类 地图分类是根据地图某些特点与指标对其进行归并与区分。可按多种标准与方法分类，如地图比例尺、制图范围、地图内容、地图用途、地图形式等。 地图比例尺决定地图内容表示的详细程度和地图量测精度。如按比例尺可分为大比例尺地图（大于1：10万）、中比例尺地图（1：10万～1：100万）、小比例尺地图（小于1：100万）。 按制图区域范围（自然区与行政区）分为全球地图、半球地图（东半球、西半球地图）、大洲地图（如亚洲地图、欧洲地图等）、大洋地图（如太平洋地图、大西洋地图等）、自然区域地图（以高原、平原、盆地、流域等为范围，如青藏高原地图、四川盆地地图、黄河流域地图等）和世界地图、国家地图、省（区）地图、县地图等。 按地图内容可分为普通地图和专题地图两大类，前者又分为地形图和普通地理图。后者分为自然地图和社会经济地图（人文地图），必要时还可分出介于上述二者之间的环境地图。自然地图包括地质、地球物理、地貌、气候、陆地水文、海洋、土壤、植被、动物等部门专题地图，每一部门还可细分若干图种；社会经济地图包括人口、政区、工业、农业、交通运输、财经贸易、文化、历史等部门专题地图，每一部分也可细分为若干图种；环境地图包括环境污染与环境保护、自然灾害、疾病与医疗地理等部门专题地图。
GIS地图更新项目建设方案
附件2 公司全国GIS地图更新项目建设方案 一、公司全国GIS地图更新项目建设背景 公司GIS地图应用3年来，为公司运输车辆的实时定位、运输全程监控等安全管控活动提供了信息可视化及空间分析基础，已经成为公司车辆管理系统必不可少的组成部分之一。为了保证公司GIS地图准确性，公司进行了两次年度地图更新升级工作，公司地图现势性与2011年度真实世界地理信息是一致的。两年过去了，全国大部分地区尤其是中部地区，基础建设步伐不断加快，国家公路网、公路附属设施、城市建筑等基础设施不断增加，真实世界的地理信息发生了很大变化，为了消除公司GIS地图与真实世界地理信息之间的偏差，以保障公司GIS地图能继续为公司安全生产活动提供高质量持续服务，2014年度公司GIS地图更新升级工作须提上日程。 随着公司安全生产管理信息化建设及应用的不断深入，公司全国GIS地图每年更新势必成为常态。 二、公司全国GIS地图更新项目建设目标 根据从图商处采购的2014年最新数据开展公司GIS地图更新升级工作，完成全国范围14个比例尺下新增、变更及废弃信息的更新升级，主要包括三方面的内容：一是完成
新增、变更及废弃道路等级、形状及名称的更新升级；二是完成公路网限速信息的增加；三是完成新增、变更道路附属设施及城市POI信息的更新及丰富。 三、公司全国GIS地图更新方案 （一）数据源简介 本次公司GIS地图更新数据源类型包括矢量地图数据与影像资料两类。 1.矢量数据源 矢量数据源包括多种不同比例尺的基础地图数据，分别是1：100万、1：20万和1：万三种比例尺地图数据，见下表。 2．影像数据源 影像数据源包括航空影像和卫星遥感影像：中国全域15米ETM影像、中国全域30米DEM和省会城市城区0.5m高分辨率的航空影像或卫星遥感影像。 3．道路等级 （1）．高速道路：连接城市与城市之间，全封闭并设有中央分隔带，全部立体交叉并具有完善的交通安全设施和管
mapgis制图步骤及常用功能
Mapgis制图方法步骤及常用功能 电脑制图基本步骤： 在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。 打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。 因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换： MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→ 文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换 图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→ 矢量化→装入光栅文件→描图 其它常用功能： 做平面图之前，生成标准图框： 自动生成图框： MAPGIS主菜单→实用服务→投影变换→ 系列标准图框→键盘生成矩形图框→ 矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。边框参数：内间距10，外间距1，边框宽1。网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。 图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：， 图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定 因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下： 图像校对： MAPGIS主菜单→图象处理→图象分析→ 打开影像（*.msi文件）→ 镶嵌融合→打开参照文件→参照线文件→ 镶嵌融合→删除所有控制点→ 镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→ 镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正 为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换 投影变换：
地图学知识点整理
地图学知识点整理 第一章导论 一．地图的定义与基本特征 1.地图的定义：地图是依据特定的数学法则，通过科学的概括，并运用符号系统将地理信息表示在一定载体上的图形，以传递客观现象的数量、质量特征在空间和时间上的分布规律和发展变化。 2.地图的基本特征： 地理信息的载体——多样性 数学法则的结构——（地图投影，坐标系统，比例尺） 有目的的图形概括——（地理信息形成地图信息的过程，图形的形状变化和尺寸变化） 符号系统的运用——（地理信息的图形借助地图符号，地图是符号的模型） 二、地图的功能与分类 1.地图的功能： （1）.地图信息的载负功能地图信息分为直接（从图中直接反映）和间接信息（分析）组成， （2）.地图的传递功能将制图者和用图者联系起来，统一在地图信息的传递过程中 （3）.地图的模拟功能所需表示的对象，在众多特征中抽取内在的，本质的联系，进行实物的模拟 （4）.地图的认知功能用图者根据自己的知识和经验，对图形进行联想和推演和各种分析 2.地图的类型 （1）按尺度划分： 大比例尺地图：大于比例尺1:10万的地图 中比例尺地图：比例尺1:10万~1:100万 小比例尺地图：比例尺小于1:100万 （2）按区域划分（了解） A.星球图、地球图 B.世界图、半球图、大洲图、大洋图 C.国家图、行政区图 D.局部区域图 （3）按照地图的图型划分 普通地图（自然地理和社会经济一般特征的，不偏重哪一个要素，分为地形图和地理图） 专题地图（各自学科体系进行层次细分，构成地图的主要内容） （4）按地图的维数划分 平面地图和立体地图 （5）按其他指标分类 按用途 按语言种类 按历史年代 按出版和使用方式 三、地图学 1.地图学的概念：地图学是以地理信息可视化为核心，探讨地图的理论实质、制作技术和使用方法的综合性科学。 2.地图学的学科体系（了解）
ERDAS专题制图输出
专题制图输出 一、试验目的与要求 熟悉掌握利用ERDAS IMAGINE图像处理软件进行专题制图输出的具体步骤。 二、实验准备 1、软件准备 ERDAS IMAGINE图像处理软件 2、方法准备 专题制图的工作一般流程： 开始——地图图面设计（plan the map）——准备制图数据（prepare the data layer）——确定专题制图围（define the map frame）——启动地图编辑器（start map composer）——放置图面整饰要素（place map decorations）——地图打印输出（print the map）—— 结束 3、数据准备 TM数据专家分类后数据。 三、实验步骤 1、具体操作 （1）准备专题制图数据 1）在View 窗口打开要输出的数据层。 2）在菜单条单击File| Open |Raster Layer命令。 3）选择文件为专家分类的结果图inlandc.img.
4）Raster Options为Fit to Frame. 5）单击OK按钮，after_class.img在窗口中打开。 下面的专题制图将针对此图像进行。 （2）生成专题制图文件 专题地图编辑器又称Map Composer 或Composer，可以通过两种途径启动。 在ERDAS图标面板菜单条，单击Main| Map Composer命令，打开New Map Composer对话框。 在ERDAS图标面板工具条，单击Composer图标，打开New Map Composer 对话框。 在New Map Composer对话框中，需要东西以下参数。 1）专题制图文件名为composer.map. 2）输出图幅宽度为28。 3）输出图幅高度为30。 4）地图显示比例为1
(整理)SuperMap GIS制图说明.
制图过程说明 SuperMap GIS 桌面产品作为一个通用的桌面地理信息处理平台，借助扫描仪和绘图仪等外部设备，可以完成从数据输入到地图输出的工作，可以制作出一幅完整的地图。在GIS工程中，地图数字化是目前获取空间数据的主要途径。采用SuperMap Deskpro 6制作地图的流程框图如图1所示。 图1.地图制作流程 下面，根据图1所示的制图流程框图，介绍合肥地图的制图过程。 1 前期准备 在屏幕矢量化前，需准备栅格数据作为屏幕底图。栅格底图可由纸质地图扫描后得到，也可直接采用对比度和质量较高的栅格数据，通常为TIFF、BMP或JPG格式。合肥地图的栅格底图采用网上下载的合肥市地图,经过图像处理软件Photoshop将图片进行分类、去噪声、矫正等预处理操作，得到的栅格数据。 2 数据输入 （1）新建数据源，导入栅格数据 为了加快工作进度，节省时间，我们通用SQL Sever实现多人同步编辑。首先，新建一个数据库，命名为“合肥地图”，如图2（由于第一次入手，原先起名为hefei，后将工作空间保存为SuperMap XML格式空间文件，然后用记事本 打开，如图3，对工作空间进行重命名） 图2.新建数据库图3用记事本打开文件
然后打开SuperMap Deskpro6.0新建数据源如图4 图4新建数据源 然后导入栅格数据，数据源坐标系需要设置为与原图一样的坐标系。由于地图原图并未给出坐标系信息，通过查阅相关资料并从实际需要出发，将坐标系设置为Gauss_Kruger投影坐标系，详细投影信息如图5所示。然后，选择“导入数据集”，将栅格数据导入到合肥地图数据源中。 图5投影信息 （2）地图配准 导入的栅格数据是没有空间位置的，为了对栅格数据赋予实际地物空间的位置，需要对其进行配准，对栅格图进行坐标和投影的校正，以使得其坐标准确。同时配准也可以纠正由于各种因素引起的图形变形。 SuperMap Deskpro 6提供了两种配准方式：一是采用参考图层进行配准，二是直接输入样点的实际坐标进行配准；并且提供了四种配准方法：矩形配准（2
测绘职业技能竞赛《地图制图》知识点
地图制图 1地图是先于文字形成的用图解语言表达事物的工具。 2 地图的基本特性：可量测性，直观性，一览性。 3 地图按内容分为普通地图和专题地图两大类。 4 专题地图按内容分为自然地图，人文地图，其他专题地图。 5 地图按照用途分为普通地图和专用地图。 6 地图按使用使用方式分为桌面用图，挂图，野外用图。 7 按地图用色效果分为单色地图，彩色地图。 8 地图内容分为三个部分：数学基础，地理要素，整饰要素。 9 专题地图上的地理图要素分为地理基础要素和专题要素。 10 普通地图上的地理要素是地球表面上最基本的自然和人文要素。 11 制作地图的基本途径：实测地图，编绘地图。 12 实测地图分为野外实测地图和航测法成图。 13 传统的地图编绘方法分为四个基本阶段：地图设计，原图编绘，出版准备，地图印刷。 14 计算机地图制图分为四个阶段：地图设计，数据输入，数据处理，图形输出。 15 研究、设计和使用符号是地图制图人员的根本任务之一。 16 地图符号主要包括视觉图像的三种类型，即图形符号、色彩符号、文字符号。 17 地图符号的特点：1约定性2任意性3抽象性4准确性5简明性 18 地图符号按符号的几何性质分为点状符号、线状符号、面状符号。 19 按符号与地图比例尺的关系分为依比例符号、半依比例符号、不依比例符号。 20 按符号表示的地理尺度可分为定性符号、等级符号、定量符号。 21 地图符号一般表现制图对象的四种特征：形状、性质、数量、位置。 22 按符号的类型特征分为几何符号、艺术符号、色域符号、图表符号、文字符号。 23 地图符号设计的一般要求1图案化2象征性3清晰性4系统性5使用适应性6生产可行性。 24 影响符号设计的因素1地图内容2资料特点3地图的使用要求4技术和成本
实验八 GIS专题地图的制作
测绘工程学院地理信息系统 实验报告书实验名称：实验八 GIS专题地图的制作 专业班级：D测绘131 姓名：徐辉 学号：2013133034 实验地点：D2-301 实验时间：2015.5.21 实验成绩： 测绘工程系
1. 实验目的与任务 (1) 掌握ArcMap 下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。 (2) 使用ArcMap Layout（布局）界面制作专题地图的基本操作。 (3) 了解如何将各种地图元素添加到地图版面中生成美观的地图设计。 2.实验准备 实验数据： 图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软件准备： ArcGIS Desktop ---ArcMap 3．实验内容 第1步渲染图层要素－唯一值符号 在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏] 加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到实验5下，名称为：ChinaMap 在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。
点击[符号]列，然后选择[全部符号属性]命令。点击[符号]列，然后选择[全部符号属性]命令。 图2 在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色]：
,《专题地图制图》作业参考答案
《专题地图制图》作业参考答案 一、名词解释 1、专题地图：按照地图主题的要求，突出尔完善的表示与主题相关的一种和几种要素，使地图内容专题化、形式各异、用途专门化的地图。 2、范围法：使用轮廓线、底色、晕线、注记、符号等整饰方法，在地图上表示某专题要素在制图区域间断成片分布范围的表示方法。 3、绝对比率符号：是指符号面积、符号准线、等和表示要素四数量指标具有绝对的正比关系。 4、电子地图：是以地图数据库为基础，以数字形式存储于计算机外存储器上，并能以电子屏幕实时现显示的可视地图，又称为屏幕地图或瞬时地图。 5、普通地图：比较全面地反映制图区域自然和社会经济要素一般概貌的地图。 6、质底法：按区域界线或类型范围普颜色或填绘晕线、花纹以显示布满制图区域专题要素质量差别的表示方法。 7、分级统计图法：是在整个制图区域的若干个小的区划单位内（行政区划或其他区划单位），根据各分区资料的数量（相对）指标进行分级，并用相应色级或不同疏密的晕线，反映各区现象的集中程度或发展水平的分布差异。8、条件比率符号：符号（面积）大小与专题要素的数量之间存在比率关系，但是两者纸币不是绝对的正比关系，而是在绝对比率上加上某种函数关系条件。 9、视觉重力：地图上的图形，由于所处的位置，图形本身的大小、颜色、结构以及其背景的影响，有些给人轻的感觉，有些给人重的感觉。 10、定位图表法：是一种定位于现象分布范围某些地点或均匀配置于区域内的一些相同类型的统计图表，表示全制图区域或沿某些线状分布范围内的呈周期性变化的现象的表示方法。 11、连续比率符号：只要有一个数量指标，就必然有一个一定大小的符号代表，符号大小与所代表的数量指标都是连续的。 12、互补色：任意两个原色混合得到的间色，与另外一原色为互补色，混合可得黑色。 二、填空 1．专题地图按照内容的概括程度可以分为解析型图、合成型图、综合型图。 2．专题地图的数据源有地图数据、遥感数据、统计数据和数字资料、文字报告和图片四种。 3、点值法的两种布点方法是均匀布点和地理布点。 4．专题地图数学基础设计包括地图投影选择与设计、制图网格密度设计、地图比例尺设计。 5．按比例尺分符号可以分为依比例符号、半依比例符号和不依比例符号。 6．范围法按照表示的精度可分为精确范围法和概略范围法。 7．色彩的三要素是色相、饱和度和明度。
MapGIS 专题图制作图文详解
MapGIS K9专题图制作详细图解 系部 教研室(实验室) 课程名称 班级 指导老师 学生姓名 学生学号 年月日
一、地形图基本信息： 1、地图类型：国家基本比例尺地形图 2、图幅号：H49 G 002066 3、比例尺：1：10000 4、格网间距：1km 5、椭球参数：1980年西安坐标系 6、高程基准：1985国家高程基准 7、投影信息：高斯-克吕格投影，1：1万-西安80-37带3-北。 二、地图校正 1、打开GDB企业管理器 2、在MapGISLocal中新建一个数据库，并命名为“22+钟晗” 3、在新建好的数据库中选择空间数据，如何找到栅格数据集，右键导入，将实验数据导入到数据库中。 4、点击地图编辑器按钮，如下图所示。 5、在地图编辑器中，添加图层，将刚刚导入数据库中的地图添加进来。 6、选择“栅格校正视图”，并将导入的地图设置为“当前编辑”。 7、点击，并在几何校正工具中点击“图幅生成控制点”，如下图所示。 8、在生成的窗口中，点击“输入图幅信息”，如下图所示。
9、输入图幅信息 10、按照左上，右下，左下，右上的顺序，依次定位四个点，并点击“设置GCP点”。 11、点击“顺序修改控制点”，然后依次修改48个控制点，如下图所示。
12、修改完后，点击保存按钮，把像元分辨率改为200，点击确定。
三、画图框，标注记 1、选择工具栏中的“工具”，鼠标移动到“生成梯形图框” 2、选择“根据图幅号生成图框” 3、新建注记图层
4、激活注记图层为当前编辑状态，选择“点编辑”→“输入注记”→“造注记（参数输入）” 5、开始描绘注记
牟乃夏ArcGIS学习指导之练习12---ArcMap制图-地图版面设计
学习指导： 本实验的ArcGIS软件为ArcGIS 9版本。 如果需要学习ArcGIS10，请参阅作者主编的教材：ArcGIS 10 地理信息系统教程——从初学到精通（测绘出版社）的第九章等相关内容。联系数据在随书光盘中。如需进一步了解学习ArcGIS的方法及其他问题，请访问作者的人人网主页：https://www.360docs.net/doc/8810863030.html,/mounaixia 练习 12 ArcMap制图－地图版面设计 1.设置地图符号－各种渲染方式的使用 2.使用ArcMap Layout（布局）界面制作专题地图 3.将各种地图元素添加到地图版面中 1．渲染图层要素－唯一值符号 (1) 2．标注图层要素 (6) 3．渲染图层要素—分类渲染 (8) 4．渲染图层要素—点密度渲染 (12) 5．渲染图层要素—图表渲染 (14) 6．创建地图版面 (15) 7．添加各种元素到地图版面中 (20) 8．打印输出地图 (26) 提示：在以下练习过程中，请时常注意保存地图文档 1．渲染图层要素－唯一值符号 在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏] 加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到 Ex12下，名称为：ChinaMap 在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。
点击[符号]列，然后选择[全部符号属性]命令。
arcgis绘制完整地图
用 ArcGIS 绘制一幅完整的地图
青岛海洋地质研究所 戴勤奋
这几年 ArcGIS 商业运作不错，培训费用也高得可以，可是观望一下我们地质行业，虽 然都购买了最新的正版 ArcGIS，但基本上还是在用 MAPGIS（中地软件）画图，真正用 ArcGIS 的不多。去年下半年参加了一个编制全球各大区底图的项目，由于项目最后要求用 ArcGIS Geodatabase 建库，我极力推动我们年轻的项目负责用 ArcGIS 来制图，并亲自作图示范， 人家看我这么热情都不忍心打击我积极性，但好玩的是最后的问题演变成为如何将 ArcGIS 转换到 MAPGIS 的问题，因为人家的专业图都要求在 MAPGIS 上画，作为最基础的底图岂能标 新立异？最后，项目就在 ArcGIS 到 MAPGIS 转换中告终，转的过程中发现 MAPGIS 的方位等 面积投影误差有近二十公里，去年年底我们把问题报告给中地了，不知道他们现在改了没有。
我算是 MAPGIS 的最早一批用户之一，当时（上世纪 90 年代初）MAPGIS 叫 MAPCAD，MAPGIS 在画图与出图上有很多优势，我深有体会，在画图方面，尤其对于地质类复杂图件的成图， 它的地位至今还是难以替代的。相比之下，我个人认为 ArcGIS 的优势不在画图上，主要在 数据的规范化组织与管理上，如果说 MAPGIS 是直奔目标式的为出图而画图的话，ArcGIS 则 是以数据为中心的画图，更有利于成图数据的质量保证与重利用，两者的境界是不同的。如 果纯粹是为了成图，我认为 MAPGIS 是首选；如果既要成图又要建库，那么 ArcGIS 是实现制 图与数据库建库一体化，即数据库协同地图同期完成的最佳选择。
用 ArcGIS 制图关键是前期的设计，前期把图中需要表达的各要素类以及每个要素类中 的要素分类考虑清楚，建好模板，后面的画图基本上是批量生产，只要数据准备好往里一倒 就行了，其实并不麻烦。如果前期考虑得不是很清楚也没关系，只要最基本的的必选项能保 证，其它的只要改模板就行，并不影响大局。下面以小比例尺的地理底图为例具体描述 ArcGIS 从设计、制图、质量检查到地图输出的全过程，希望对大家有用。
1．设计
定义要素类 → 要素分类编码 → 创建数据库 → 创建样式库 → 创建地图模板
1.1 定义要素类
定义要素类就是考虑一下你的图要画哪些内容，要素类是数据存储范畴的称谓，在数据 显示范畴要素类对应地图图层，不过要素类与图层不完全是一一对应，一个要素类可以表现 为多个图层。根据小比例尺（小于 500 万）地理底图的编图要求，选择表 1 中的基础地理要 素类作为成图图层，图 1 为相应的基础地理要素实体关系图。
1
基于ArcGIS的地图排版与打印
基于ArcGIS的地图排版与打印方案 1前言 (3) 2出图模板 (3)
3制图元素 (5) 3.1设置地图标题 (5) 3.2设置地图图例 (5) 3.3设置地图比例尺 (6) 3.4设置地图格网 (7) 3.5设置地图背景 (7) 3.6设置其它地图元素 (8) 4打印出图设置 (9) 4.1打印地图 (9) 4.2实用ArcPress打印地图 (10) 4.3输出地图 (10) 5选择打印机类型 (11) 5.1惠普系列 (12) 5.2爱普生系列 (13)
1前言 我们在制作好地图以后，接下来的准备工作是准备地图的打印或出版成果，并最终打印出图。地图在打印之前，需要考虑下列的一些问题： ●是否是单幅地图，还是系列类似设计的地图的一部分 ●地图打印版本的大小 ●页面方向 ●地图所饱含数据框的数目 ●地图是否包含其它地图元素，例如标题、指北针和图例等 ●除地理数据视图，地图是否包含图形或报表 ●地图上比例尺如何表示 ●如何组织页面上的地图元素。 如果地图是系列图中一部分，用户可能有一个工作模板，或为此新建一个模板。使用地图模板使用户很容易产生符合标准的地图，同时可以使用户快速完成所有地图的布局工作以节省时间。 下面我们从ArcGIS提供的打印或制图功能来看如何来实现地图的版面设计与制图输出。2出图模板 下面两个图提供了两个基本的出图模板。从图上可以看到，出图模板出了数据框，大多数地图还包含一个或多个其它地图元素，包括标题、指北针、图例、比例尺、文字比例尺、图表、报表、文字标注和图形等。制图的挑战之一就在于在页面上如何安排这些地图元素，以创建一副实用美观的地图。ArcMap包含可调整的标尺、导线和格网，以帮助用户精确地设置这些元素的位置。
arcgis 专题地图 制作 教程
01 地图专题制图概论 2.专题地图有哪些特征？专题地图和普通地图之间的区别？ 主题明确但内容广泛：只将一种或者几种与主题相关联的要素特别完备而详细地显示，而其他要素的显示较为概略，甚至不予显示。 时空表达：除了那些能见到和能进行测量的自然想象外，还有那些不能直接测量的自然现象或者人文现象；不仅表示现象的现状和分布，同时表示现象的动态变化和发展规律。 拥有图形标记语言：比如符号化的点、多边形，要引起读图人对所描绘的分布重要特征的关注 4. 专题地图由哪些方面的要素构成？ 数学要素：坐标网、比例尺和地图定向。 专题要素 地图底图要素 5. 专题地图的分类：按内容分 遥感技术的产生和发展，使专题地图制图从内容、形式到成图方法都有了根本性的突破，其越来越能满足不同比例尺专题制图对资料提出的要求。 遥感信息的现势性，宏观性、多时相性和立体覆盖能力，使其成为专题地图制图的重要信息源。 利用遥感信息编制专题地图是一项既能极大地提高成图的准确性，以保证其科学质量，又能大量节约人力、节约时间的工程。但是，如果制图工作者对利用遥感信息如何实现分类，根据不同卫星提供的信息分辨率能实现多大的分类图版，与比例尺确定有什么关系都不了解的话，显然是难以利用遥感资料编好专题地图的。
GIS是在计算机技术的支持下用于信息采集、加工、存储、管理、分析。输出与表达地理信息的系统。 地理信息系统的发展是从地图制图和地籍管理开始的，因此地理信息系统的主要功能之一是用于地图制图，但是它把地图这种独特的视觉化的效果和空间分析功能同数据库操作集成在一起，强调空间概念，注重空间分析，形成了强大的分析功能。 各种专题地图可以作为地理信息系统中的数据源之一被采用，加工，并为地理信息系统进行空间查询和分析提供依据，同时，更高层次的实用分析理论又再次以专题地图的形式再现。因此专题地图不仅是地理信息系统构建时不可缺少的资源，也是地理信息系统分析成果的可视化表达。 Chp 2 专题内容的分布特征及其表示方法 1.专题内容的分布特征有哪些？ 空间分布特征（表示方法的切入点）、数量特征/质量特征；时空（间）特征（后三个在于表示方法本身功能的强化） 2. 各种现象的空间分布有哪些？ 1）点：分布面积较小或者点状分布，比如居民点，企业中心 2）线：呈线状或带状分布，如道路、河流、海岸 3）面：呈离散的或连续的面状分布 ①间断而成片分布在广大面积上的，如湖泊、沼泽 ②在大面积上分散分布，如人口分布，某种农作物播种等 ③连续而布满整个制图区域，如气温、地质构造、土壤类型 PS：前两种可以转换 4.比较异同
地图制图中ArcGIS制图表达的实践探究
地图制图中ArcGIS制图表达的实践探究 发表时间：2019-08-06T10:35:23.327Z 来源：《防护工程》2019年9期作者：赵伟兴李帅王刚 [导读] 以信息技术为支撑，计算机地图制图已经基本取代了传统的地图绘制，不仅大大提高了制图效率，也保证了地图中数据信息的准确性。ArcGIS软件本身具备了完善的自动化地图制图功能，能够满足各种地图制图的个性化需求。 身份证号码：21020419761017XXXX;身份证号码：37148119880111XXXX;身份证号码：21020419681204XXXX 摘要：以信息技术为支撑，计算机地图制图已经基本取代了传统的地图绘制，不仅大大提高了制图效率，也保证了地图中数据信息的准确性。ArcGIS软件本身具备了完善的自动化地图制图功能，能够满足各种地图制图的个性化需求。论文结合ArcGIS制图表达的概念及规则，结合实际案例，对ArcGIS制图表达在地图制图中的实践应用进行了分析和讨论。 关键词：地图制图；ArcGIS；制图表达；实践 1 引言 传统地图制图需要在建设相应的数据库后，运用专业制图软件，结合符号化方案制定自动符号化，以此为基础通过制图编辑来实现成图。在这个过程中，容易出现数据丢失和破坏的问题，而且若建库数据出现错误，需要同时修改两套数据，会导致工作量的增大需要同时修改两套数据，会导致工作量的增大。ArcGIS推出了全新的制图表达功能，可以将要素类制图与符号信息存储在要素字段中，实现建库与制图数据管理及生产的一体化，提升地图制图效果。 2 ArcGIS图表达概述 2.1 概念 ArcGIS属于一种可伸缩、全面的地理信息系统平台，Representation制图表达是其中一个非常重要的功能，基本上，所有的地图制图都可以通过ArcGIS实现数据处理分析，甚至可以直接在ArcGIS中完成全部制图过程。尤其是在ArcGIS 9.2中，推出了制图表达的规则与覆盖功能后，实现了自动化、规格化与个性化的统一，帮助解决了彼此之间的冲突，也因此促进了地图生产效率的提高。 制图表达是一种新的制图符号化理念，也是建立在规则之上的智能化制图方法，其不仅拥有丰富表现力的符号，而且能够在制图编辑过程中依照制图要求，实现对符号的动态编辑修改。制图表达属于要素类的一部分，存储在数据库内，可以运用要素形式进行管理，其本身不是新的图层或者数据类型。为了能够满足不同地图对于表达方式的不同要求，制图类中的一个要素类通常都会支持多种制图表达。在实际应用中，制图表达能够将符号信息与要素几何位置共同存储在要素类中，用户能够根据自身需求，对要素的符号表达进行重新定义，从而促进地图制图质量及效益的提高。 2.2 规则 制图表达规则是制图表达方案中一个非常重要的组成部分，能够包含的规则较多，其本身由符号图层和几何外观构成。通常情况下，一个制图表达至少需要具备一个符号图层，也可以由多个符号图层实现复杂效果。图层中符号化方案的存在，主要是为了对符号进行重复利用，以属性储存的方式，存储在空间数据库中。 制图表达可以分为两种形式： 一是规则制图表达，强调对要素进行符号化处理，结合预先制定好的规则实现，如果要素出现变化，符号化形式会自动更新； 二是自由制图表达，需要依照制图要求，做好符号表现形式的编辑，将要素与其符号化表现割裂开来，若制图过程中过度使用自由制图表达，可能会对绘图性能造成影响。 3 ArcGIS制图表达中地图制图的实践应用 以某高校园区“交通服务”为主题，进行校园交通服务地图制图工作。在相关数据库中，包含了各种服务设施以及重要标志，现状道路与河流，面状建筑即绿地等。在地图制图中需要先在ArcMap中依照制图要求，对相关符号进行设计，然后将其转化为制图表达的符号规范化及个性化表达，复杂地物表达等。地图制图环节，需要以道路作为导向，开展整体骨架编绘工作，将校园道路转分为校外主干道、校内主干道以及校内次要道路，不同道路符号在样式及宽度上有着不同的表达形式，然后还需要做好校园内主要建筑的符号化，对绿地进行渲染，对服务点进行标注。在地图制图中，ArcGIS制图表达的应用主要体现在以下几个方面： 3.1 符号系统共享 制图表达规则通常存储在数据库中，对于需要创建制图表达的要素图层，同样需要存放在数据库中，才能最正常转换为制图表达。这样的存储方式改变了原本将符号化信息存放在ArcMap或者.lyr等客户端文件中的模式，能够实现符号系统的共享。对于同一套数据而言，创建不同应用目的的制图表达符号，能够将其应用在相应需求的地图中。以该案例为例，一共需要将四个要素类转化为相应的制图表达规则，因此在符号化过程中，必须选择对应规则来对符号系统进行分享，分别对道路线、教学楼等建筑面以及生活服务方式等进行表达。 3.2 属性变化表达 在该高校交通符号设计中，根据道路等级属性来表现不同道路，在创建制图表达后，可以实现对道路等级的动态表达，如果对相应的属性数据进行修改，则数据库中的表达规则会根据变化后的属性值，绘制出规则属性对应的显示效果。 3.3 复杂地物处理 制图表达规则可以通过预先制定的符号规则，对符号进行显示，而符号的显示效果则可以依照地图制图的实际需求进行设置。制图规则设置中，不仅能够对符号的基本信息如大小、形状、颜色等进行设置，还可以选择相应的显示方式，一是压盖方式设置，例如在道路交叉口的自动处理，可以在街区道路符号中进行覆盖，以此来完成道路交叉口的自动处理；二是线状尾部交叉，可以于尾部将实线线型显示出来，确保线状要素的尾部实交；三是由向点角度自动旋转，如喷泉、房屋等，在地图中可以设置为以角度属性项进行自动旋转。 3.4 位置冲突设置 如果制图表达规则无法满足地图制图要求，则需要运用好自由表达即覆盖，实现对现实状态的充分模拟，可以将一条线段分割为数段，实现符号化。例如，如果需要在道路与河流的交接位置，表现桥的特征，可以运用地理处理工具Create Overpass，以对应制图表达图层作为输入，以桥符号及相关联掩模作为输出，结合ArcMap中的Representation工具，完成对颜色、大小、方向等的调增，对地图进行完善。
