【CN210309559U】一种线上自动喷码机【专利】
一种自动喷码设备[实用新型专利]
![一种自动喷码设备[实用新型专利]](https://img.taocdn.com/s3/m/5503545b30b765ce0508763231126edb6f1a7665.png)
专利名称：一种自动喷码设备
专利类型：实用新型专利
发明人：徐跃勇,刘海洋,杨乐,胡瀚文,李小健,张敬文,梁展铨申请号：CN202122900903.3
申请日：20211124
公开号：CN216733534U
公开日：
20220614
专利内容由知识产权出版社提供
摘要：本实用新型涉及喷码机技术领域，尤其涉及一种自动喷码设备，包括底板，底板上安装有一对平行设置的输送板，其中一个输送板安装有多个可水平伸缩的压板机构；输送板上设置有用于输送基板的传送带，两个输送板之间设置有传动辊，传动辊端部连接有动力组件；可对两个输送板之间的间距进行调节，以适应基板的尺寸大小，基板放入到两个输送板之间后，动力件控制传动辊运动，传动辊与传送带传动配合，带动传送带对基板在两个输送板之间支撑输送，到位后，压板机构运动，将基板固定在两个输送板之间，待喷码；底板上还安装有喷码机械手，械手的驱动端安装有喷码头，由机械手运动带动喷码头对定位好的基板进行喷码，实现定位和高精度喷码。
申请人：东莞新技电子有限公司
地址：523000 广东省东莞市桥头镇山和村桥东路南二街151号
国籍：CN
代理机构：东莞创博知识产权代理事务所(普通合伙)
代理人：郭佳
更多信息请下载全文后查看。
【CN209552719U】一种全自动喷码生产线【专利】
代理人 杨文录
(51)Int .Cl . B41J 3/407(2006 .01) B41J 3/54(2006 .01) B41J 29/393(2006 .01)
(10)授权公告号 CN 209552719 U (45)授权公告日2019.10.29
实用新型内容 [0003] 本实用新型的目的在于提供一种全自动喷码生产线，以解决上述背景技术中提出 的喷码设备在工作时的状态为半人工半自动化，从而会对二维码的喷涂准确率造成影响的 问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案：一种全自动喷码生产线，包括液 压升降平台、喷码头支架、成品加速平台和支撑架，所述液压升降平台通过连接架与所述支 撑架的 左侧壁连接 ，所述喷 码头支架置于所述成品 加速平台 和所述支撑架的中间位置 ，所 述成品加速平台通过螺栓安装于所述喷码头支架的右侧壁，所述成品加速平台和所述支撑 架的后侧壁均通过螺栓安装有线性导轨，所述全自动喷码生产线还具有喷码上料机、底码 照相检测装置、喷码定位平台、定位送料机、喷码送料机、成品送料机、成品抽检平台、成品 归垛机、成品液压升降平台和成品照相检测装置，所述喷码上料机通过螺栓安装于所述支 撑架的 左侧壁 ，所述喷 码定位平台通过螺栓安装于所述支撑架的 顶部 ，所述底码照相检 测 装置通过螺栓安装于所述喷码定位平台的下部，所述定位送料机通过线性导轨与所述支撑 架后侧壁滑动连接，所述喷码送料机两侧壁分别通过螺栓与所述成品加速平台的左侧壁和 所述支撑架的右侧壁连接，所述成品照相检测装置通过螺栓安装于所述成品加速平台的左 端，所述喷码头支架置于所述喷码送料机的上部，所述成品送料机通过线性导轨与所述成 品加速平台后侧壁滑动连接，所述成品抽检平台通过螺栓安装于所述成品加速平台的右侧 壁 ，所述成品归垛机与所述成品 抽检平台的 右侧壁接触 ，所述成品液压升降 平台 左端置于 所述成品归垛机的内腔中 ，并且成品液压升降 平台通过螺栓固定所述成品归垛机的内腔底 部。 [0005] 优选的，所述喷码头支架左侧壁通过螺栓安装有九个喷码头，九个喷码头置于所 述喷码送料机的正上方。 [0006] 优选的，所述成品加速平台底部通过螺栓安装有电机，所述成品加速平台外侧壁 绕接有传送带，传送带通过主动轮与电机连接。 [0007] 优选的，所述喷码送料机顶部通过螺栓安装有X轴线性导轨和Y轴线性导轨，X轴线 性导轨与Y轴线性导轨相互垂直。 [0008] 优选的，所述成品液压升降平台顶部安装有传动滚筒。 [0009] 与现有技术相比 ，本实用新型的有益效果是：该全自动喷码生产线的设置，结构设
在线式自动喷码机[实用新型专利]
![在线式自动喷码机[实用新型专利]](https://img.taocdn.com/s3/m/e91e8e3980eb6294dd886cf2.png)
专利名称：在线式自动喷码机专利类型：实用新型专利
发明人：雷干虎,曾凡斌
申请号：CN201620105261.4申请日：20160203
公开号：CN205553597U
公开日：
20160907
专利内容由知识产权出版社提供
摘要：本实用新型属于喷码机技术领域，特别涉及一种在线式自动喷码机，包括振动盘、流水皮带线、光电传感器、喷墨机构、墨水盒和控制装置，所述振动盘的出口位于所述流水皮带线的一端，所述喷墨机构位于所述流水皮带线的上方，所述喷墨机构与所述墨水盒连接，所述光电传感器位于所述流水皮带线的一侧，所述控制装置分别与所述光电传感器和所述喷墨机构连接。
相对于现有技术，本实用新型能够实现连续、高速的喷码作业，喷码效率大大提高，喷码质量也可以得到大大的提高。
申请人：深圳市凡兵生态科技有限公司
地址：518000 广东省深圳市南山区蛇口街道工业八路深圳湾段89号致远大厦B座4楼
国籍：CN
代理机构：广东莞信律师事务所
代理人：吴炳贤
更多信息请下载全文后查看。
一种全自动喷码机[实用新型专利]
![一种全自动喷码机[实用新型专利]](https://img.taocdn.com/s3/m/b2b1dcf6a300a6c30d229fc1.png)
专利名称：一种全自动喷码机专利类型：实用新型专利
发明人：张喆
申请号：CN201621332970.2申请日：20161207
公开号：CN206416693U
公开日：
20170818
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动喷码机，包括滚轮、控制箱、传送带电源开关、红外线探头、墨箱、喷码器控制箱和红外线发光片；所述滚轮上侧安装有柜子，且柜子的上侧安装有传送带，所述控制箱表面安装有液晶显示屏，所述传送带电源开关右侧安装有电源显示灯，所述红外线探头右侧安装有喷码头，且喷码头上侧安装有喷码控制器，所述墨箱的上侧安装有导墨管，所述喷码器控制箱表面安装有喷码器开关，所述红外线发光片下侧安装有红外线发射探头，本实用新型通过安装有红外线探头，可以保证喷码的位置准确度高，质量好，稳定性高，提高产品的标识美观度，提升了产品的综合竞争力。
申请人：杨益
地址：226600 江苏省南通市海安县经济技术开发区城东镇晓星大道8号
国籍：CN
更多信息请下载全文后查看。
自动喷码机组[实用新型专利]
![自动喷码机组[实用新型专利]](https://img.taocdn.com/s3/m/f0ba01eb03d8ce2f01662319.png)
专利名称：自动喷码机组
专利类型：实用新型专利
发明人：逯广场,李永庆,孔德良申请号：CN201320290754.6申请日：20130527
公开号：CN203267473U
公开日：
20131106
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种自动喷码机组，包括分设在包装箱两侧同步喷码的单头喷码机和双头喷码机，其中：单头喷码机包括支座，设置在支座上的单喷头支架和设置在单喷头支架外端的单喷头，且单喷头上设置有光电开关检测信号并发出喷码指令；所述的双头喷码机包括底座，设置在底座上的双喷头支架，设置在双喷头支架上的双喷头，及连接并发送喷码指令至双喷头的电脑，其中电脑还连接设置在包装箱输送线上的旋转编码器，并接收和转换旋转编码器检测信号发送至双喷头执行喷码。
本实用新型杜绝了因认为因素出现漏盖印章、印章位置不对、盖错等情况的出现；实现了机械自动化，节省了人力成本。
申请人：湖南桑乐数字化太阳能有限公司
地址：414000 湖南省岳阳市经济开发区机械材料工业园连接线5.5公里
国籍：CN
代理机构：岳阳市科明专利事务所
更多信息请下载全文后查看。

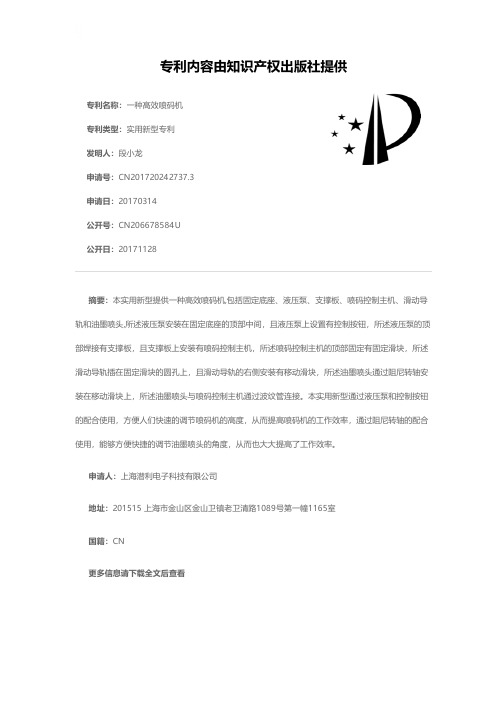

一种高效喷码机[实用新型专利]
![一种高效喷码机[实用新型专利]](https://img.taocdn.com/s3/m/c2e7fac47375a417876f8fbf.png)
专利名称：一种高效喷码机专利类型：实用新型专利
发明人：段小龙
申请号：CN201720242737.3申请日：20170314
公开号：CN206678584U
公开日：
20171128
专利内容由知识产权出版社提供
摘要：本实用新型提供一种高效喷码机,包括固定底座、液压泵、支撑板、喷码控制主机、滑动导轨和油墨喷头,所述液压泵安装在固定底座的顶部中间，且液压泵上设置有控制按钮，所述液压泵的顶部焊接有支撑板，且支撑板上安装有喷码控制主机，所述喷码控制主机的顶部固定有固定滑块，所述滑动导轨插在固定滑块的圆孔上，且滑动导轨的右侧安装有移动滑块，所述油墨喷头通过阻尼转轴安装在移动滑块上，所述油墨喷头与喷码控制主机通过波纹管连接。
本实用新型通过液压泵和控制按钮的配合使用，方便人们快速的调节喷码机的高度，从而提高喷码机的工作效率，通过阻尼转轴的配合使用，能够方便快捷的调节油墨喷头的角度，从而也大大提高了工作效率。
申请人：上海潜利电子科技有限公司
地址：201515 上海市金山区金山卫镇老卫清路1089号第一幢1165室
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920597041.1
(22)申请日 2019.04.28
(73)专利权人 鲜活果汁工业(天津)有限公司
地址 300000 天津市滨海新区开发区汉沽
现代产业区嵩山路99号
(72)发明人 邓昱欣
(74)专利代理机构 北京众合诚成知识产权代理
有限公司 11246
代理人 刘瑞芳
(51)Int.Cl.
B41J 2/01(2006.01)
B41J 3/407(2006.01)
(54)实用新型名称
一种线上自动喷码机
(57)摘要
本实用新型中设计了一种线上自动喷码机，
喷码机储料罐的内部设置搅拌机构，搅拌机构通
过设置在储料罐外的第二电机驱动，第二电机设
置在储料罐一侧的第二支撑体上；搅拌机构包括
搅拌轴、连接杆以及搅拌桨，搅拌桨为螺旋结构，
搅拌桨套设在在所述搅拌轴上；搅拌桨与搅拌轴
之间通过连接杆连接，连接杆设置若干个，连接
杆的一端连接在搅拌轴上，另一端连接在搅拌桨
上，其中，连接杆连接在搅拌桨上的一端，连接在
所述搅拌桨的波峰处。
通过在储料罐里添加搅拌
装置使得喷码机可储存大量油墨，保证生产的顺
利进行。
权利要求书1页 说明书4页 附图2页CN 210309559 U 2020.04.14
C N 210309559
U
权 利 要 求 书1/1页CN 210309559 U
1.一种线上自动喷码机,其特征在于，包括与生产线相适配的传送装置以及设在传送装置上的喷码机；所述传送装置包括传送带以及暂存平台，所述传送带设置在支撑架上，所述支撑架包括支撑传送带的第一支撑体以及安装传送带传动机构的第二支撑体，其中，所述第二支撑体的高度高于第一支撑体；所述第二支撑体上连接有喷码机，所述喷码机设置在所述传送带的顶端。
2.如权利要求1所述的一种线上自动喷码机，其特征在于：所述传送带传动机构包括第一电机以及由第一电机驱动的传动辊；所述第一电机设置在所述传送带的进料端，安装在第二支撑体上。
3.如权利要求2所述的一种线上自动喷码机，其特征在于：所述传送带上设置若干隔板，若干所述隔板横向连接在传送带上，若干所述隔板之间的间隔相等，且刚好能夹紧待喷码的罐体。
4.如权利要求1所述的一种线上自动喷码机，其特征在于：所述传送带的出口端设置暂存平台，所述暂存平台为与传送带宽度相等的平台结构，所述暂存平台由机架支撑。
5.如权利要求1所述的一种线上自动喷码机，其特征在于：所述喷码机包括储料罐、喷墨头以及连接管路；所述储料罐设置在所述传送带的顶部，连接在所述第二支撑体上；所述储料罐的底部设置若干喷墨头，若干所述喷墨头并排安装在连接板上，连接板设置在第二支撑体上；所述储料罐与所述喷墨头之间通过连接管路连接，所述连接管路包括设置在储料罐底部的若干出墨管以及连接出墨管与喷墨头的连接软管。
6.如权利要求5所述的一种线上自动喷码机，其特征在于：所述储料罐的内部设置搅拌机构，所述搅拌机构通过设置在储料罐外的第二电机驱动，所述第二电机设置在所述储料罐一侧的第二支撑体上。
7.如权利要求6所述的一种线上自动喷码机，其特征在于：所述搅拌机构包括搅拌轴、连接杆以及搅拌桨，所述搅拌桨为螺旋结构，所述搅拌桨套设在所述搅拌轴上；所述搅拌桨与搅拌轴之间通过连接杆连接，所述连接杆设置若干个，所述连接杆的一端连接在搅拌轴上，另一端连接在搅拌桨上，其中，连接杆连接在搅拌桨上的一端，连接在所述搅拌桨的波峰处。
8.如权利要求5所述的一种线上自动喷码机，其特征在于：所述喷墨头包括喷墨腔、螺母以及喷嘴，所述喷墨腔为喷墨头的主体结构，所述螺母设置在所述喷墨腔侧面的上端和下端，所述螺母可以旋紧在所述喷墨腔上，所述喷墨腔的底部设置喷嘴。
