机械设计基础课程设计模板减速器设计
机械设计基础课程设计模板减速器设
计
机械设计基础课程设计
——单级斜齿轮圆柱齿轮减速器
学校：大连海洋大学
专业：轮机工程
学号：
姓名：张***
指导教师：曹丽娟
动，使用期限，单班制工作，输送带允许误差为5%。
设计工作量：
1.设计计算说明书1份（A4纸20页以上，约6000-8000字）；
2.主传动系统减速器装配图（主要视图）1张（A2图纸）；
3.零件图（轴或齿轮轴、齿轮）2张（A3图纸）。
专业科：赵斌教研室：郭新民指导教师：张锋
开始日期 20**年5月 5日完成日期20**年 6月 30 日
第一节设计任务
设计任务：设计一带式输送机用单级圆柱齿轮减速器。
已知输送拉力F=1200N，带速V=1.7m/s，传动卷筒直径D=270mm。
由电动机驱动，工作寿命八年（每年工作300天），两班制，带式输送机工作平稳，转向不变。
设计工作量：
1、减速器装配图1张（A0图纸）
2、零件图2张（输出轴及输出轴上的大齿轮A1图纸）（按1：1比例绘制）
3、设计说明书1份（25业）。
减速器课程设计文档
减速器课程设计文档一、教学目标本课程旨在让学生了解和掌握减速器的基本原理、结构和设计方法。
通过本课程的学习，学生应能理解减速器在各领域中的应用，掌握减速器的设计步骤，并能够运用所学知识解决实际问题。
1.了解减速器的定义、分类和性能指标。
2.掌握减速器的基本结构及其主要部件的功能。
3.理解减速器的设计原理和方法。
4.了解减速器在各领域中的应用。
5.能够分析减速器的结构和工作原理。
6.能够运用减速器的设计原理和方法进行简单的设计。
7.能够运用所学知识解决实际问题。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神。
2.培养学生的动手能力和实践能力。
3.增强学生对机械工程的兴趣和热情。
二、教学内容本课程的教学内容主要包括减速器的基本原理、结构和设计方法。
教学大纲如下：1.减速器的定义、分类和性能指标2.减速器的基本结构及其主要部件的功能3.减速器的设计原理和方法4.减速器在各领域中的应用教学内容将结合教材和实际案例进行讲解，注重理论联系实际，使学生能够更好地理解和掌握所学知识。
三、教学方法本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于讲解减速器的基本原理、结构和设计方法。
2.讨论法：用于引导学生探讨减速器的设计和应用问题。
3.案例分析法：通过分析实际案例，使学生更好地理解和掌握减速器的应用。
4.实验法：安排实验课程，让学生亲自动手操作，培养实践能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
1.教材：选用权威、实用的教材，为学生提供系统的学习资源。
2.参考书：提供相关领域的参考书籍，丰富学生的知识储备。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：配置完善的实验设备，为学生提供实践操作的机会。
教学资源将根据教学内容和教学方法的需要进行选择和准备，以确保教学的顺利进行。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用多种评估方式，包括平时表现、作业、考试等。
机械设计基础课程设计模板(减速器设计)
机械设计基础课程设计——单级斜齿轮圆柱齿轮减速器学校：大连海洋大学专业：轮机工程学号：**********姓名：张***指导教师：***10年，单班制工作，输送带允许误差为5%。
设计工作量：1.设计计算说明书1份（A4纸20页以上，约6000-8000字）；2.主传动系统减速器装配图（主要视图）1张（A2图纸）；3.零件图（轴或齿轮轴、齿轮）2张（A3图纸）。
专业科：赵斌教研室：郭新民指导教师：张锋开始日期20**年5月5日完成日期20**年6月30 日设计计算及说明结果及结论第一节设计任务设计任务：设计一带式输送机用单级圆柱齿轮减速器。
已知输送拉力F=1200N，带速V=1.7m/s，传动卷筒直径D=270mm。
由电动机驱动，工作寿命八年（每年工作300天），两班制，带式输送机工作平稳，转向不变。
设计工作量：1、减速器装配图1张（A0图纸）2、零件图2张（输出轴及输出轴上的大齿轮A1图纸）（按1：1比例绘制）3、设计说明书1份（25业）第二节 、传动方案的拟定及说明传动方案如第一节设计任务书（a ）图所示，1为电动机，2为V 带，3为机箱，4为联轴器，5为带，6为卷筒。
由《机械设计基础课程设计》表2—1可知，V 带传动的传动比为2~4，斜齿轮的传动比为3~6，而且考虑到传动功率为 KW ，属于小功率，转速较低，总传动比小，所以选择结构简单、制造方便的单级圆柱斜齿轮传动方式。
第三节 、电动机的选择1.传动系统参数计算 (1) 选择电动机类型.选用三相异步电动机,它们的性能较好,价廉,易买到,同步转有3000,1500,1000,750r/m 四种,转速低者尺寸大;为了估计动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算起驱动卷筒的转速n w经过分析，任务书上的传动方案为结构较为简单、制造成本也比较低的方案。
（2）选择电动机1）卷筒轴的输出功率Pw2）电动机的输出功率PdP ＝P /η传动装置的总效率η＝滑联齿轮滚带ηηηηη⋅⋅⋅⋅2＝0.96×0.98×0.98×0.99×0.96＝0.86故P＝P /η=2.125/0.86=2.4KW单级圆柱斜齿轮传动P=2.4KW12000.75 2.12510001000FV Pw kw⨯===w 601000601000 1.7n 120.3/min3.14270v r D ⨯⨯⨯===⨯πw n 120.3/min r = 2.125Pw kw =4）电动机的转速为了便于选择电动机的转速，先推算电动机转速的可选择范围。

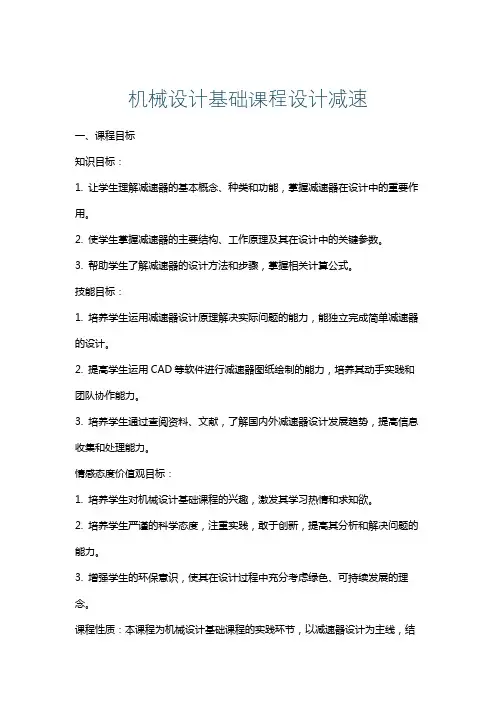

机械设计基础课程设计减速
机械设计基础课程设计减速一、课程目标知识目标：1. 让学生理解减速器的基本概念、种类和功能，掌握减速器在设计中的重要作用。
2. 使学生掌握减速器的主要结构、工作原理及其在设计中的关键参数。
3. 帮助学生了解减速器的设计方法和步骤，掌握相关计算公式。
技能目标：1. 培养学生运用减速器设计原理解决实际问题的能力，能独立完成简单减速器的设计。
2. 提高学生运用CAD等软件进行减速器图纸绘制的能力，培养其动手实践和团队协作能力。
3. 培养学生通过查阅资料、文献，了解国内外减速器设计发展趋势，提高信息收集和处理能力。
情感态度价值观目标：1. 培养学生对机械设计基础课程的兴趣，激发其学习热情和求知欲。
2. 培养学生严谨的科学态度，注重实践，敢于创新，提高其分析和解决问题的能力。
3. 增强学生的环保意识，使其在设计过程中充分考虑绿色、可持续发展的理念。
课程性质：本课程为机械设计基础课程的实践环节，以减速器设计为主线，结合理论知识和实际应用，培养学生的设计能力和实践能力。
学生特点：学生已具备一定的机械设计基础知识和技能，具有一定的自主学习能力和团队合作精神。
教学要求：结合课程特点和学生学习需求，采用案例教学、实践教学和分组讨论等方法，注重培养学生的动手能力和创新能力。
在教学过程中，分解课程目标为具体的学习成果，以便于教学设计和评估。
二、教学内容本章节教学内容主要包括以下几部分：1. 减速器概述：介绍减速器的基本概念、种类、功能及其在机械系统中的应用。
- 教材章节：第一章第三节- 内容列举：减速器的定义、分类、应用场景。
2. 减速器结构与工作原理：分析减速器的主要结构、工作原理及关键参数。
- 教材章节：第二章第一节- 内容列举：减速器的结构组成、工作原理、传动比、效率等。
3. 减速器设计方法与步骤：讲解减速器设计的方法、步骤，引导学生掌握设计过程。
- 教材章节：第三章- 内容列举：设计要求、设计步骤、计算公式、设计实例。
机械设计课程设计—减速器设计
机械设计课程设计—减速器设计目录第 1 章机械设计课程设计任务书 (1)1.1.设计题目 (1)1.3.设计要求 (1)1.4.设计说明书的主要内容 (2)1.5.课程设计日程安排 (2)第 2 章传动装置的总体设计 (3)2.1.传动方案拟定 (3)2.2.电动机的选择 (3)2.3.计算总传动比及分配各级的传动比 (4)2.4.运动参数及动力参数计算 (5)第 3 章传动零件的设计计算 (6)第 4 章轴的设计计算 (13)第 5 章滚动轴承的选择及校核计算 (18)第 6 章键联接的选择及计算 (19)第 7 章连轴器的选择与计算 (20)设计小结 (21)参考文献 (22)第 1 章机械设计课程设计任务书1.1.设计题目设计用于带式运输机的两级斜齿圆柱齿轮减速器，图示如示。
连续单向运转，载荷平稳，两班制工作，使用寿命为5年，作业场尘土飞扬，运输带速度允许误差为±5%。
图1带式运输机1.2.设计数据表1设计数据运输带工作拉力F（N）运输带工作速度V(m/s)卷筒直径D(mm)5000 0.44 400 1.3.设计要求1.减速器装配图A0一张2.设计说明书一份约6000～8000字机械设计课程设计1.4.设计说明书的主要内容封面 (标题及班级、姓名、学号、指导老师、完成日期)目录（包括页次）设计任务书传动方案的分析与拟定(简单说明并附传动简图)电动机的选择计算传动装置的运动及动力参数的选择和计算传动零件的设计计算轴的设计计算滚动轴承的选择和计算键联接选择和计算联轴器的选择设计小结(体会、优缺点、改进意见)参考文献1.5.课程设计日程安排第 2 章 传动装置的总体设计2.1. 传动方案拟定由题目所知传动机构类型为：展开式二级圆柱齿轮减速器，本传动机构的特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。
高速级齿轮布置在远离转矩输入端，可使轴在转矩作用下产生的扭矩变形和轴在弯矩作用下产生的弯矩变形部分的抵消，以减缓沿齿宽载荷分布不均匀的现象。

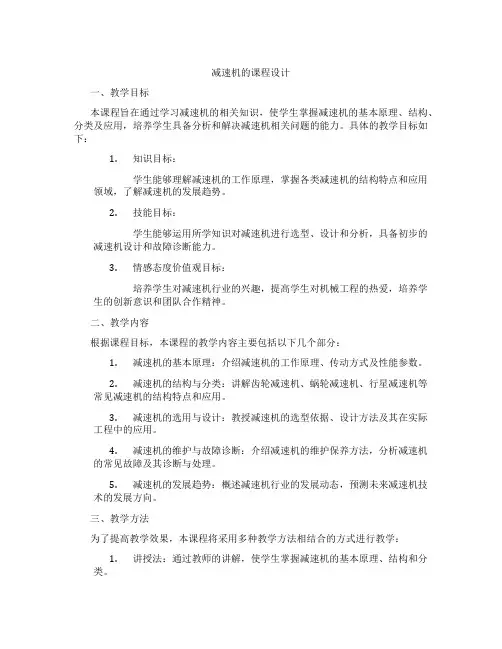

减速机的课程设计
减速机的课程设计一、教学目标本课程旨在通过学习减速机的相关知识，使学生掌握减速机的基本原理、结构、分类及应用，培养学生具备分析和解决减速机相关问题的能力。
具体的教学目标如下：1.知识目标：学生能够理解减速机的工作原理，掌握各类减速机的结构特点和应用领域，了解减速机的发展趋势。
2.技能目标：学生能够运用所学知识对减速机进行选型、设计和分析，具备初步的减速机设计和故障诊断能力。
3.情感态度价值观目标：培养学生对减速机行业的兴趣，提高学生对机械工程的热爱，培养学生的创新意识和团队合作精神。
二、教学内容根据课程目标，本课程的教学内容主要包括以下几个部分：1.减速机的基本原理：介绍减速机的工作原理、传动方式及性能参数。
2.减速机的结构与分类：讲解齿轮减速机、蜗轮减速机、行星减速机等常见减速机的结构特点和应用。
3.减速机的选用与设计：教授减速机的选型依据、设计方法及其在实际工程中的应用。
4.减速机的维护与故障诊断：介绍减速机的维护保养方法，分析减速机的常见故障及其诊断与处理。
5.减速机的发展趋势：概述减速机行业的发展动态，预测未来减速机技术的发展方向。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：通过教师的讲解，使学生掌握减速机的基本原理、结构和分类。
2.讨论法：学生针对减速机的设计、应用及故障诊断等问题进行讨论，培养学生的思考和表达能力。
3.案例分析法：通过分析实际案例，使学生更好地理解减速机的选用和设计方法。
4.实验法：安排实验室实践环节，让学生亲自动手操作减速机，提高学生的实践能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的减速机教材，为学生提供系统的学习资料。
2.参考书：提供相关的减速机技术资料，丰富学生的知识储备。
3.多媒体资料：制作减速机原理、结构、应用等教学课件，提高课堂趣味性。
4.实验设备：准备减速机实验装置，为学生提供实践操作的机会。
机械设计课程设计减速器
机械设计课程设计 减速器一、课程目标知识目标：1. 学生能理解减速器的基本原理及其在机械设计中的应用。
2. 学生能掌握减速器的分类、结构特点及其设计计算方法。
3. 学生能了解减速器在工程实际中的应用案例，理解其重要性和适用范围。
技能目标：1. 学生具备运用减速器设计原理进行简单减速器设计的能力。
2. 学生能够运用相关软件（如CAD）进行减速器零件图的绘制和装配图的制作。
3. 学生能够通过实验和数据分析，评估减速器设计的合理性。
情感态度价值观目标：1. 培养学生对机械设计学科的兴趣，激发其创新意识和探索精神。
2. 增强学生的团队合作意识，使其在项目实施过程中学会互相尊重、协作与沟通。
3. 培养学生严谨的科学态度和良好的工程伦理观念，使其在设计过程中注重安全、环保和经济效益。
课程性质：本课程为机械设计课程设计，以实践为主，结合理论，培养学生的实际操作能力和工程设计能力。
学生特点：高年级本科生，已具备一定的机械设计理论基础，具有较强的动手能力和自主学习能力。
教学要求：注重理论与实践相结合，强化学生的动手操作能力和工程设计能力，提高学生在实际工程中的应用能力。
通过课程目标的分解，使学生在完成课程学习后能够达到预期的学习成果，为将来的工作和发展奠定基础。
二、教学内容1. 理论教学：a. 介绍减速器的工作原理、分类及结构特点。
b. 讲解减速器设计的基本计算方法，包括传动比、模数、齿数等参数的确定。
c. 分析减速器在机械系统中的应用，以及选用原则和注意事项。
2. 实践教学：a. 利用CAD软件进行减速器零件图和装配图的绘制。
b. 结合实际案例，进行减速器设计计算，指导学生完成设计任务。
c. 组织学生进行减速器装配和调试，分析实验数据，评估设计合理性。
3. 教学大纲：a. 第一章：减速器概述（对应教材第X章）1) 减速器的基本概念2) 减速器的工作原理及分类3) 减速器的结构特点及应用b. 第二章：减速器设计计算（对应教材第X章）1) 传动比、模数、齿数的确定2) 齿轮啮合原理及强度计算3) 其他零部件的设计计算c. 第三章：减速器设计实践（对应教材第X章）1) CAD软件应用2) 设计计算案例分析3) 实验教学及数据分析4. 教学进度安排：a. 理论教学：共X学时，每周X学时。
西安交大机械设计基础课程设计减速器说明书模板
课程设计说明书设计题目：小型家用停车装置设计任务：电机选择、传动比计算分配、减速器零件设计目录机械设计基础课程设计任务书................................... 错误!未定义书签。
一、电动机选择 (2)二、传动比分配 (2)三、传动系统的运动和动力参数计算....................... 错误!未定义书签。
四、减速器传动零件的设计计算 (4)五、课程设计感想 ....................................................... 错误!未定义书签。
一、电动机的选择1.1电动机的功率由已知条件可以计算出工作所需的有效功率:P w=F×v1000=10000×0.21000kw=2kw工作所需电动机的功率:P r=P wη=2kw0.808=2.47kw1.2电动机转速的选择提升载车板的滚筒轴的工作转速：n w=600003.14×0.2400=9.55r/min考虑到整个系统为三级减速（减速箱两级，开式齿轮一级），总传动比可适当取大一点，选同步转速n s=710r/min的电机为宜。
1.3电动机型号的选择根据工作条件：工作环境多尘、双向运转、等效为单班制间断工作，工作机所需电动机功率P W=2.74kw及电动机的同步转速n s=710r/min等，选用Y系列三相异步电机，卧式封闭结构，型号为Y132M-8，其主要性能数据如下：电动机额定功率：P m=3.0kw电动机满载转速：n m=710r/min电动机轴伸直径：D=38mm电动机轴伸长度：E=80mm二、传动比的分配2.1停车装置总传动比计算总传动比为i 总=n mn w=7109.55=742.2确定传动比分配整个抬升装置的三级减速主要靠5根轴来完成，其中0轴是根据连接齿轮部分轴直径，初取键尺寸为20×12（b×h）键连接应满足挤压强度条件，因此根据键连接中最弱材料的许用挤压应力[σp]对其强度进行校核：σp1=4000T1d1ℎ1L1≤[σp]式中：T=128.42N/md=70mmh=12mmb=20mm[σp]=125MPa（静载下）经过计算得：L≥7.51mm根据齿宽和齿轮轮毂长度，选取L1=40mm(2)连接低速级大齿轮的键的强度校核和键长选择：根据连接齿轮部分轴直径，初取键尺寸为20×12（b×h）对键连接中最弱材料的许用挤压应力[σp]进行校核：σp2=4000T2d2ℎ2L2≤[σp]式中：T=465.73N/md=72mmA1=A+5d=160mmA2=（A+A1）=160mm 箱体顶部宽度为140mm：B1=140−20=120mmB=B1−5d=80mm(2)A型通气器的尺寸：由《机械设计基础课程设计》附录F-4：d=M18×1.5，d1=M33×1.5，d2=8mm，d3=3mm，d4=16mm，D=40mm，h=40mm，a=12mm，b=7mmC=16，h1=18mm，R=40mm，D1=25.4mm，S=22mm，K=6mm，e=2mm，f=2mm(3)凸缘式轴承盖：轴承外径为：D=75mm时：。
机械设计减速器【范本模板】
机械设计减速器设计说明书系别：班级:姓名：学号：指导教师：职称：目录一、............................................................. 设计任务书1 二、................................................... 传动装置总体设计方案1 三、............................................................. 选择电动机1 四、......................................... 计算传动装置运动学和动力学参数3 五、......................................................... 链传动设计计算5 六、........................................... 减速器高速级齿轮传动设计计算6七、........................................... 减速器低速级齿轮传动设计计算10八、............................................................... 轴的设计14九、....................................................... 滚动轴承寿命校核32十、......................................................... 键联接设计计算35十一、......................................................... 联轴器的选择36十二、................................................... 减速器的密封与润滑37十三、........................................................... 减速器附件37十四、............................................... 减速器箱体主要结构尺寸39十五、............................................................. 设计小结40十六、............................................................. 参考文献403.1电动机类型的选择按工作要求及工作条件选用三相异步电动机，封闭式结构，电压380V，Y 系列。
单级直齿圆柱齿轮减速器课程设计说明书
机械设计基础课程设计题目单级直齿圆柱齿轮减速器学生姓名小樊指导教师xx专业班级完毕时间2023.01.07设计题目:用于胶带运送的单级圆柱齿轮减速器, 传送带允许的速度误差为±5%。
双班制工作, 有轻微振动, 批量生产。
运动简图:61— 电动机 2—联轴器 3—单级齿轮减速器4—链传动 5—卷筒 6—传送胶带原始数据:目录：一、传动方案的拟定及说明 (1)二、电动机的选择和计算 (4)三、传动装置的运动和动力参数计算 (5)四、传动件的设计计算 (6)五、初选滚动轴承 (9)六、选择联轴器 (9)七、轴的设计计算 (9)八、键联接的选择及校核计算 (17)九、滚动轴承校核 (18)十、设计小结 (20)十一、设计任务书 (20)十二、参考资料 (24)3456 DFv211.传动方案的分析说明:2.方案中采用链传动。
避免了带传动中出现的弹性滑动和打滑；并且作用在轴上的压力小, 可减少轴承的摩擦损失；制造和安装的精度低, 有效减少生产成本。
由于链传动的润滑至关重要, 应选择合宜的润滑方式。
方案中采用单级圆柱齿轮减速器。
此类减速器工艺简朴, 精度易于保证, 适宜批量生产。
由题目数据可知, 载荷较小, 传动速度也较低。
总体来说, 该传动方案满足工作机的性能规定, 适应工作条件、工作可靠, 此外结构简朴、尺寸紧凑、成本低传动效率高。
二、电动机的选择和计算1.电动机类型的选择:2.分析工作机工作条件及电源, 选用Y系列三相交流异步电动机。
电动机功率的选择:工作机所需功率2335minr393.4minr=由以上可以拟定电动机的型号为: Y2-132M-4d) 按弯矩复合强度校核已知小齿轮分度圆直径 , 轴的转矩 。
则圆周力22238.182t TF N d== 径向力tan 814.63r t F F N α==①. 轴受力分析简图（a ）407.4152r AY BY FF F N === 1119.0912t AZ BZFF F N === 由于轴承两轴承关于齿轮对称, 故②. 垂直面弯矩图（b ）截面a-a 在垂直面的弯矩为117.5a AY A M F l N m =⋅≈⋅③. 水平面弯矩图（c ）截面a-a 在水平面的弯矩为248.1a AZ A M F l N m =⋅≈⋅④. 合弯矩图（d ）221251.2a a a M M M N m=+≈⋅⑤. 扭矩图（e ）22d mm =2. 低速轴（即前述Ⅱ轴）1) 根据扭矩初算轴颈材料选用45#钢, 调质解决, 硬度 取轴的C 值为110。
机械课程设计—减速器设计说明书范本(doc 27页)
机械课程设计—减速器设计说明书范本(doc 27页)机械课程设计目录一课程设计书 2 二设计要求 2三设计步骤 21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计V带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 198. 键联接设计 269. 箱体结构的设计 2710.润滑密封设计 3011.联轴器设计 30四设计小结 31 五参考资料 322. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀， η2η3η5η4η1I IIIIIIVPdPw初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V 带传动和二级圆柱斜齿轮减速器（展开式）。
传动装置的总效率a η5423321ηηηηηη=a ＝0.96×398.0×295.0×0.97×0.96＝0.759；1η为V 带的效率,1η为第一对轴承的效率， 3η为第二对轴承的效率，4η为第三对轴承的效率，5η为每对齿轮啮合传动的效率（齿轮为7级精度，油脂润滑. 因是薄壁防护罩,采用开式效率计算)。
2.电动机的选择电动机所需工作功率为： P ＝P /η＝1900×1.3/1000×0.759＝3.25kW, 执行机构的曲柄转速为n ＝Dπ60v1000⨯=82.76r/min ，经查表按推荐的传动比合理范围，V带传动的传动比i＝2～4，二级圆柱斜齿轮减速器传动比i ＝8～40，则总传动比合理范围为i＝16～160，电动机转速的可选范围为n＝i×n＝（16～160）×82.76＝1324.16～13241.6r/min。
综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，选定型号为Y112M—4的三相异步电动机，额定功率为4.0额定电流8.8A，满载转速mn1440 r/min，同步转速1500r/min。
